快速入门:预配模拟的 TPM 设备

在本快速入门中,你将在 Windows 计算机上创建一个模拟设备。 模拟设备将被配置为使用受信任平台模块 (TPM) 证明机制进行身份验证。 在配置了设备后,你将使用 Azure IoT 中心设备预配服务将其预配到 IoT 中心。 然后将使用示例代码在设备预配服务实例中注册设备。

如果不熟悉预配过程,请查看预配概述。 另外,在继续操作之前,请确保已完成通过 Azure 门户设置 IoT 中心设备预配服务中的步骤。

Azure IoT 设备预配服务支持两类注册:

本文演示单个注册。

Python SDK 不支持受信任的平台模块 (TPM) 证明。 通过 Python,可以使用对称密钥X.509 证书预配设备。

先决条件

以下先决条件适用于 Windows 开发环境。 对于 Linux 或 macOS,请参阅 SDK 文档的准备开发环境中的相应部分。

  • 基于 Windows 的计算机上的 TPM 2.0 硬件安全模块。

  • 在基于 Windows 的计算机上安装 .NET Core SDK 6.0 或更高版本。 可使用以下命令来检查你的版本。

    dotnet --info


准备开发环境

在本部分,你将准备一个用于生成 Azure IoT C SDKTPM 设备模拟器示例的开发环境。

  1. 下载最新的 CMake 生成系统

    重要

    在开始 CMake 安装之前,请确认在计算机上安装 Visual Studio 必备组件(Visual Studio 和“使用 C++ 的桌面开发”工作负载)。 满足先决条件并验证下载内容后,安装 CMake 生成系统。 另请注意旧版本的 CMake 生成系统无法生成本文中使用的解决方案文件。 请确保使用最新版本的 CMake。

  2. 打开 Web 浏览器,转到 Azure IoT C SDK 发布页

  3. 选择页面顶部的“标记”选项卡。

  4. 复制最新版 Azure IoT C SDK 的标记名称。

  5. 打开命令提示符或 Git Bash shell。 运行以下命令以克隆最新版本的 Azure IoT C SDK GitHub 存储库。 (将 <release-tag> 替换为在上一步复制的名标记)。

    git clone -b <release-tag> https://github.com/Azure/azure-iot-sdk-c.git
    cd azure-iot-sdk-c
    git submodule update --init


    此操作可能需要几分钟才能完成。

  6. 操作完成后,从 azure-iot-sdk-c 目录运行以下命令:

    mkdir cmake
    cd cmake

  1. 打开 Git CMD 或 Git Bash 命令行环境。

  2. 使用以下命令克隆适用于 C# 的 Azure IoT SDK GitHub 存储库:

    git clone https://github.com/Azure/azure-iot-sdk-csharp.git

  1. 打开 Git CMD 或 Git Bash 命令行环境。

  2. 使用以下命令克隆 azure-utpm-c GitHub 存储库:

    git clone https://github.com/Azure/azure-utpm-c.git --recursive

  1. 打开 Git CMD 或 Git Bash 命令行环境。

  2. 使用以下命令克隆 Java GitHub 存储库:

    git clone https://github.com/Azure/azure-iot-sdk-java.git --recursive


生成并运行 TPM 设备模拟器

在本部分中,你将生成并运行 TPM 模拟器。 此模拟器通过端口 2321 和 2322 上的套接字进行侦听。 请不要关闭命令窗口。 本快速入门自始至终都需让该模拟器保持运行状态。

  1. 运行以下命令以生成包含 TPM 设备模拟器示例代码的 Azure IoT C SDK。 在 cmake 目录中生成模拟设备的 Visual Studio 解决方案。 此示例通过共享访问签名 (SAS) 令牌身份验证提供 TPM 证明机制

    cmake -Duse_prov_client:BOOL=ON -Duse_tpm_simulator:BOOL=ON ..


    提示

    如果 cmake 找不到 C++ 编译器,则可能会在运行以上命令时出现生成错误。 如果出现这种情况,请尝试在 Visual Studio 命令提示符窗口中运行该命令。

  2. 生成成功后,最后的几个输出行如下所示:

    $ cmake -Duse_prov_client:BOOL=ON ..
    -- Building for: Visual Studio 16 2019
    -- The C compiler identification is MSVC 19.23.28107.0
    -- The CXX compiler identification is MSVC 19.23.28107.0

    ...

    -- Configuring done
    -- Generating done
    -- Build files have been written to: C:/code/azure-iot-sdk-c/cmake

  3. 转到克隆 Git 存储库的根文件夹。

  4. 使用下面所示的路径运行 TPM 模拟器。

    cd ..
    .\provisioning_client\deps\utpm\tools\tpm_simulator\Simulator.exe


    模拟器不会显示任何输出。 请让它继续模拟 TPM 设备。

  1. 转到 GitHub 根文件夹。

  2. 运行 TPM 模拟器作为模拟设备的 HSM

    .\azure-utpm-c\tools\tpm_simulator\Simulator.exe

  3. 新建名为 registerdevice 的空文件夹。 在 registerdevice 文件夹的命令提示符处,使用以下命令创建 package.json 文件(确保回答 npm 提问的所有问题,如果默认值适合,则接受默认值):

    npm init

  4. 安装以下前提包:

    npm install node-gyp -g
    npm install ffi -g


    注意

    安装上述包时存在一些已知问题。 若要解决这些问题,请使用命令提示符在“以管理员身份运行”模式下运行 npm install --global --production windows-build-tools,在将路径替换为已安装版本后运行 SET VCTargetsPath=C:\Program Files (x86)\MSBuild\Microsoft.Cpp\v4.0\V140,然后重新运行上述安装命令。

  5. 在 registerdevice 文件夹中的命令提示符处运行以下命令来安装所需的包:

    npm install --save azure-iot-device azure-iot-device-mqtt azure-iot-security-tpm azure-iot-provisioning-device-http azure-iot-provisioning-device


    该命令安装以下包:

    • 适用于 TPM 的安全客户端:azure-iot-security-tpm

    • 设备的传输,用于连接到设备预配服务:azure-iot-provisioning-device-httpazure-iot-provisioning-device-amqp

    • 使用传输的客户端和安全客户端:azure-iot-provisioning-device

    • 设备客户端:azure-iot-device

    • 一个传输:azure-iot-device-amqpazure-iot-device-mqttazure-iot-device-http 中的任一项

    • 已安装的安全客户端:azure-iot-security-tpm

      注意

      此快速入门中的示例使用 azure-iot-provisioning-device-httpazure-iot-device-mqtt 传输。

  6. 打开所选的文本编辑器。

  7. 在 registerdevice 文件夹中,创建新的 ExtractDevice.js 文件。

  8. ExtractDevice.js 文件的开头添加以下 require 语句:


    'use strict';

    var tpmSecurity = require('azure-iot-security-tpm');
    var tssJs = require("tss.js");

    var myTpm = new tpmSecurity.TpmSecurityClient(undefined, new tssJs.Tpm(true));

  9. 添加以下函数以实现该方法:


    myTpm.getEndorsementKey(function(err, endorsementKey) {
      if (err) {
        console.log('The error returned from get key is: ' + err);
      } else {
        console.log('the endorsement key is: ' + endorsementKey.toString('base64'));
        myTpm.getRegistrationId((getRegistrationIdError, registrationId) => {
          if (getRegistrationIdError) {
            console.log('The error returned from get registration id is: ' + getRegistrationIdError);
          } else {
            console.log('The Registration Id is: ' + registrationId);
            process.exit();
          }
        });
      }
    });

  10. 保存并关闭 ExtractDevice.js 文件。

    node ExtractDevice.js

  11. 运行该示例。

  12. 输出窗口会显示进行设备注册所需的“认可密钥”和“注册 ID” 。 复制这些值。

  1. 运行 TPM 模拟器作为模拟设备的 HSM

  2. 选择“允许访问”。 此模拟器通过端口 2321 和 2322 上的套接字进行侦听。 请勿关闭此命令窗口;本快速入门指南自始至终都需让该模拟器保持运行状态。

    .\azure-iot-sdk-java\provisioning\provisioning-tools\tpm-simulator\Simulator.exe


    TPM 模拟器

  3. 打开第二个命令提示符。

  4. 在第二个命令提示符下导航到根文件夹,然后生成示例依赖项。

    cd azure-iot-sdk-java
    mvn install -DskipTests=true

  5. 导航到示例文件夹。

    cd provisioning/provisioning-samples/provisioning-tpm-sample


从 TPM 设备读取加密密钥

在本部分,你将生成并执行一个示例,以便从保持运行的、仍通过端口 2321 和 2322 进行侦听的 TPM 模拟器中读取认可密钥和注册 ID。 这些值用于将设备注册到设备预配服务实例。

  1. 启动 Visual Studio。

  2. 打开在 cmake 文件夹中生成的名为 azure_iot_sdks.sln 的解决方案。

  3. 在 Visual Studio 菜单中,选择“生成”>“生成解决方案”以生成解决方案中的所有项目。

  4. 在 Visual Studio 的“解决方案资源管理器”窗口中,导航到 Provision_Tools 文件夹。 右键单击“tpm_device_provision”项目, 然后选择“设为启动项目”。

  5. 在 Visual Studio 菜单中,选择“调试”>“开始执行(不调试)”以运行该解决方案。 应用将读取并显示“注册 ID”和“认可密钥”。 记录或复制这些值。 在下一部分,这些值将用于设备注册。

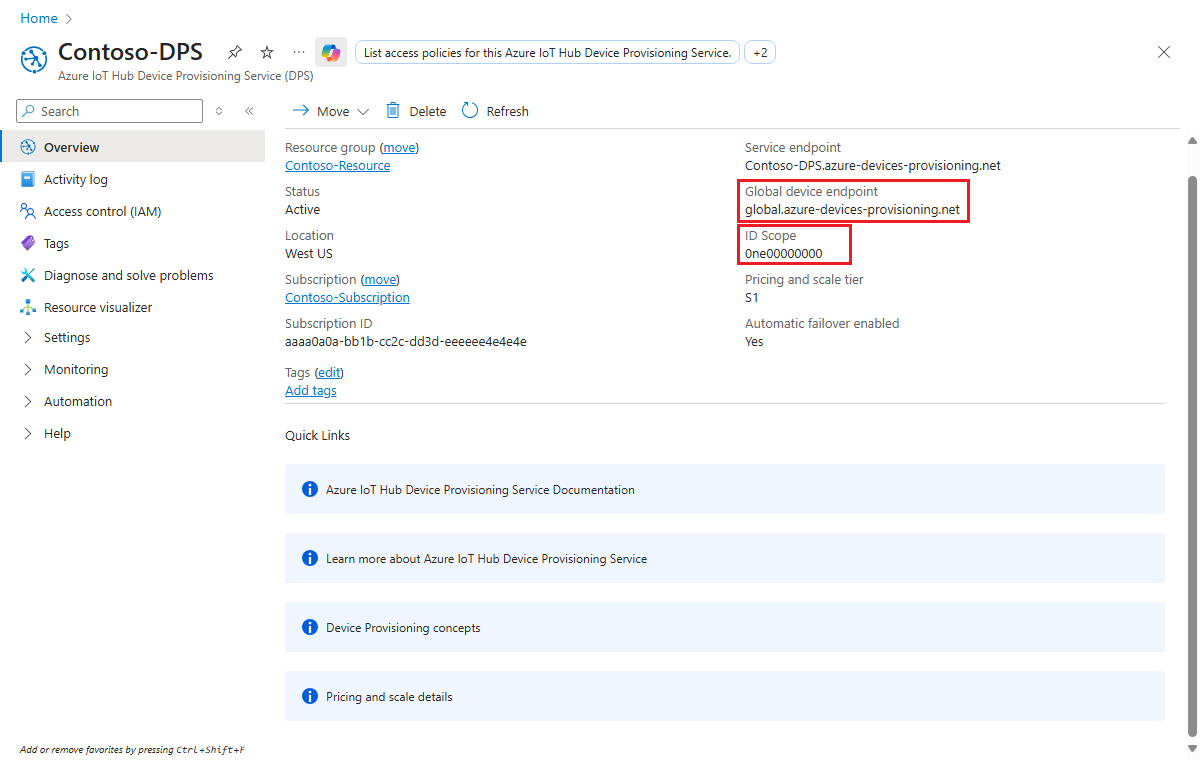

  1. 登录到 Azure 门户,选择左侧菜单上的“所有资源”按钮,然后打开设备预配服务。 记下“ID 范围”和“预配服务全局终结点”。

    设备预配服务信息

  2. 编辑 src/main/java/samples/com/microsoft/azure/sdk/iot/ProvisioningTpmSample.java,使之包括“ID 范围”和“预配服务全局终结点”,如前所述。

    private static final String idScope = "[Your ID scope here]";
    private static final String globalEndpoint = "[Your Provisioning Service Global Endpoint here]";
    private static final ProvisioningDeviceClientTransportProtocol PROVISIONING_DEVICE_CLIENT_TRANSPORT_PROTOCOL = ProvisioningDeviceClientTransportProtocol.HTTPS;

  3. 保存文件。

  4. 使用以下命令生成项目,导航到目标文件夹,然后执行创建的 .jar 文件(将 {version} 替换为 Java 版本):

    mvn clean install
    cd target
    java -jar ./provisioning-tpm-sample-{version}-with-deps.jar

  5. 程序开始运行后,将显示“认可密钥”和“注册 ID” 。 复制这些值,供下一部分使用。 请确保让程序保持运行。

在本部分中,你将生成并执行一个示例,该示例从你的 TPM 2.0 硬件安全模块读取认可密钥。 此值用于将设备注册到设备预配服务实例。

  1. 在命令提示符处将目录更改为 TPM 设备预配示例的项目目录。

    cd '.\azure-iot-sdk-csharp\provisioning\device\samples\How To\TpmSample\'

  2. 键入以下命令,生成并运行 TPM 设备预配示例。 复制从 TPM 2.0 硬件安全模块返回的认可密钥,以便在以后注册设备时使用。

    dotnet run -- -e


创建设备注册项

  1. 登录 Azure 门户

  2. 在门户页面的左侧菜单中,选择“所有资源”。

  3. 选择你的设备预配服务。

  4. 在“设置”菜单中,选择“管理注册” 。

  5. 在页面顶部,选择“+ 添加单个注册”。

  6. 在“添加注册”面板中,输入以下信息:

    • 选择“TPM” 作为标识证明机制

    • 使用你之前记下的值输入 TPM 设备的“注册 ID”和“认可密钥” 。

    • 选择与预配服务链接的 IoT 中心。

    • (可选)可以提供以下信息:

      • 输入唯一“设备 ID”(可以使用建议的 test-docs-device,也可以提供自己的设备 ID)。 为设备命名时,请确保避免使用敏感数据。 如果选择不提供此项,则系统将改用注册 ID 来标识设备。
      • 使用设备所需的初始配置更新“初始设备孪生状态” 。
    • 完成后,按“保存”按钮。

      在门户中输入设备注册信息

  7. 选择“保存”。

  1. 登录 Azure 门户

  2. 在门户页面的左侧菜单中,选择“所有资源”。

  3. 选择你的设备预配服务。

  4. 在“设置”菜单中,选择“管理注册” 。

  5. 在页面顶部,选择“+ 添加单个注册”。

  6. 在“添加注册”面板中,输入以下信息:

    • 选择“TPM” 作为标识证明机制

    • 输入先前从 HSM 检索的认可密钥。

    • 为设备输入一个独一无二的注册 ID。 在注册设备时也将使用此注册 ID,因此请记下它以供稍后使用。

    • 选择与预配服务链接的 IoT 中心。

    • (可选)可以提供以下信息:

      • 输入唯一“设备 ID”(可以使用建议的 test-docs-device,也可以提供自己的设备 ID)。 为设备命名时,请确保避免使用敏感数据。 如果选择不提供此项,则系统将改用注册 ID 来标识设备。
      • 使用设备所需的初始配置更新“初始设备孪生状态” 。
    • 完成后,按“保存”按钮。

      在门户中输入设备注册信息

  7. 选择“保存”。

注册设备

在本部分,将示例代码配置为使用高级消息队列协议 (AMQP) 向设备预配服务实例发送设备的启动序列。 此启动序列使得设备可注册到与设备预配服务实例链接的 IoT 中心。

  1. 在 Azure 门户中,选择设备预配服务的“概述”选项卡。

  2. 复制“ID 范围”值。

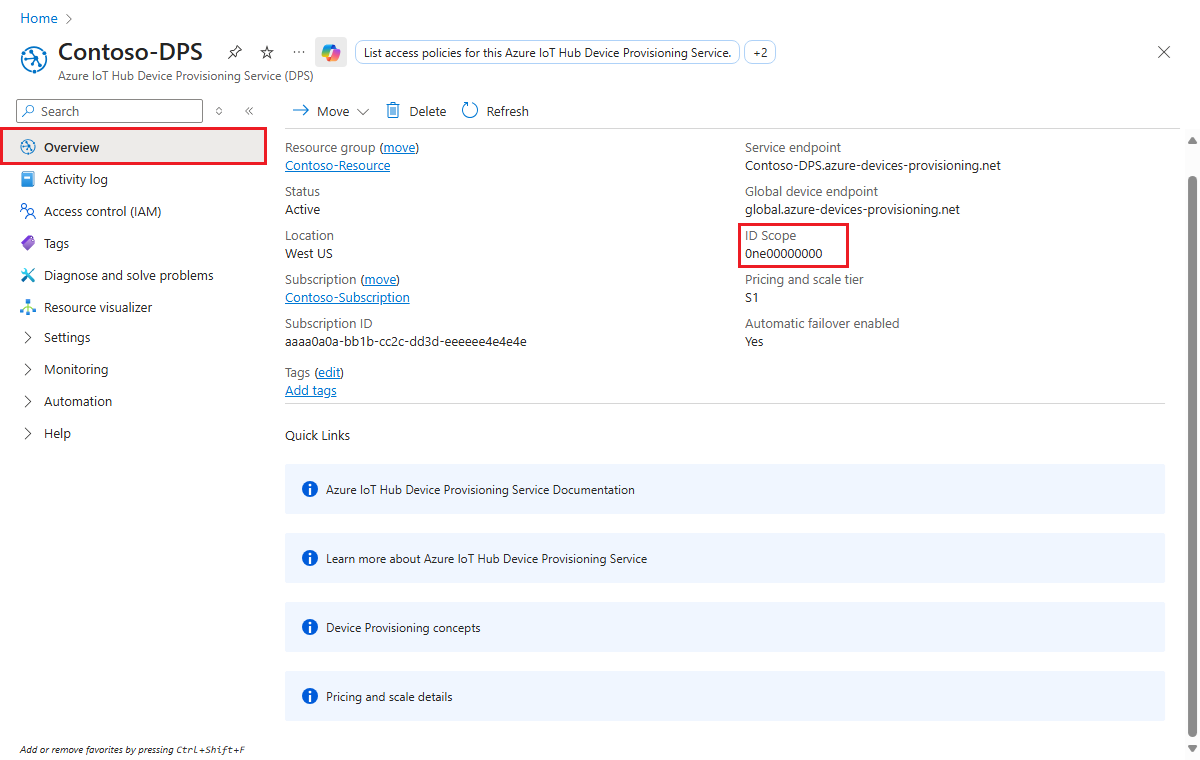

    从门户中提取设备预配服务终结点信息

  3. 在 Visual Studio 的“解决方案资源管理器”窗口中,导航到“Provision_Samples”文件夹。 展开名为“prov_dev_client_sample”的示例项目。 展开“源文件”,打开“prov_dev_client_sample.c”。

  4. 在该文件的顶部附近,找到每个设备协议的 #define 语句,如下所示。 确保仅取消注释 SAMPLE_AMQP

    目前,TPM 个人注册不支持 MQTT 协议

    //
    // The protocol you wish to use should be uncommented
    //
    //#define SAMPLE_MQTT
    //#define SAMPLE_MQTT_OVER_WEBSOCKETS
    #define SAMPLE_AMQP
    //#define SAMPLE_AMQP_OVER_WEBSOCKETS
    //#define SAMPLE_HTTP

  5. 找到 id_scope 常量,将值替换为前面复制的“ID 范围”值。

    static const char* id_scope = "0ne00002193";

  6. 在同一文件中找到 main() 函数的定义。 确保 hsm_type 变量设置为 SECURE_DEVICE_TYPE_TPM,如下所示。

    SECURE_DEVICE_TYPE hsm_type;
    hsm_type = SECURE_DEVICE_TYPE_TPM;
    //hsm_type = SECURE_DEVICE_TYPE_X509;
    //hsm_type = SECURE_DEVICE_TYPE_SYMMETRIC_KEY;

  7. 右键单击“prov_dev_client_sample”项目,然后选择“设为启动项目”。

  8. 在 Visual Studio 菜单中,选择“调试”>“开始执行(不调试)”以运行该解决方案。 出现重新生成项目的提示时,请选择“是”,以便在运行项目之前重新生成项目。

    以下输出示例显示预配设备客户端示例成功启动,然后连接到设备预配服务实例来获取 IoT 中心信息并注册:

    Provisioning API Version: 1.2.7

    Registering... Press enter key to interrupt.

    Provisioning Status: PROV_DEVICE_REG_STATUS_CONNECTED
    Provisioning Status: PROV_DEVICE_REG_STATUS_ASSIGNING
    Provisioning Status: PROV_DEVICE_REG_STATUS_ASSIGNING

    Registration Information received from service:
    test-docs-hub.azure-devices.net, deviceId: test-docs-cert-device

  1. 在 Azure 门户中,选择设备预配服务的“概述”选项卡。

  2. 复制“ID 范围”值。

    从门户边栏选项卡复制预配服务范围 ID

  3. 在命令提示符处将目录更改为 TPM 设备预配示例的项目目录。

     cd '.\azure-iot-sdk-csharp\provisioning\device\samples\How To\TpmSample\'

  4. 运行以下命令来注册设备。 将 <IdScope> 替换为刚复制的 DPS 的值,并将 <RegistrationId> 替换为在创建设备注册时所使用的值。

    dotnet run -- -s <IdScope> -r <RegistrationId>


    如果设备注册成功,则会看到以下消息:

    Initializing security using the local TPM...
    Initializing the device provisioning client...
    Initialized for registration Id <RegistrationId>.
    Registering with the device provisioning service...
    Registration status: Assigned.
    Device <RegistrationId> registered to <HubName>.azure-devices.net.
    Creating TPM authentication for IoT Hub...
    Testing the provisioned device with IoT Hub...
    Sending a telemetry message...
    Finished.

  1. 在 Azure 门户中,选择设备预配服务的“概述”选项卡。

  2. 复制“ID 范围”值。

    从门户边栏选项卡中提取设备预配服务终结点信息

  3. 打开选择的文本编辑器。

  4. 在 registerdevice 文件夹中,创建新的 RegisterDevice.js 文件。

  5. RegisterDevice.js 文件的开头添加以下 require 语句:


    'use strict';

    var ProvisioningTransport = require('azure-iot-provisioning-device-http').Http;
    var iotHubTransport = require('azure-iot-device-mqtt').Mqtt;
    var Client = require('azure-iot-device').Client;
    var Message = require('azure-iot-device').Message;
    var tpmSecurity = require('azure-iot-security-tpm');
    var ProvisioningDeviceClient = require('azure-iot-provisioning-device').ProvisioningDeviceClient;


    注意

    用于 Node.js 的 Azure IoT SDK 支持其他协议,例如 AMQPAMQP WSMQTT WS。 有关更多示例,请参阅 Device Provisioning Service SDK for Node.js samples(用于 Node.js 的设备预配服务 SDK 示例)。

  6. 添加 globalDeviceEndpointidScope 变量,使用它们创建 ProvisioningDeviceClient 实例。 将 {globalDeviceEndpoint}{idScope} 替换为 步骤 1 中的“全局设备终结点”和“ID 范围”的值:


    var provisioningHost = '{globalDeviceEndpoint}';
    var idScope = '{idScope}';

    var tssJs = require("tss.js");
    var securityClient = new tpmSecurity.TpmSecurityClient('', new tssJs.Tpm(true));
    // if using non-simulated device, replace the above line with following:
    //var securityClient = new tpmSecurity.TpmSecurityClient();

    var provisioningClient = ProvisioningDeviceClient.create(provisioningHost, idScope, new ProvisioningTransport(), securityClient);

  7. 添加以下函数,实现设备上的方法:


    provisioningClient.register(function(err, result) {
      if (err) {
        console.log("error registering device: " + err);
      } else {
        console.log('registration succeeded');
        console.log('assigned hub=' + result.registrationState.assignedHub);
        console.log('deviceId=' + result.registrationState.deviceId);
        var tpmAuthenticationProvider = tpmSecurity.TpmAuthenticationProvider.fromTpmSecurityClient(result.registrationState.deviceId, result.registrationState.assignedHub, securityClient);
        var hubClient = Client.fromAuthenticationProvider(tpmAuthenticationProvider, iotHubTransport);

        var connectCallback = function (err) {
          if (err) {
            console.error('Could not connect: ' + err.message);
          } else {
            console.log('Client connected');
            var message = new Message('Hello world');
            hubClient.sendEvent(message, printResultFor('send'));
          }
        };

        hubClient.open(connectCallback);

        function printResultFor(op) {
          return function printResult(err, res) {
            if (err) console.log(op + ' error: ' + err.toString());
            if (res) console.log(op + ' status: ' + res.constructor.name);
            process.exit(1);
          };
        }
      }
    });

  8. 保存并关闭 RegisterDevice.js 文件。

  9. 运行以下命令:

    node RegisterDevice.js

  10. 请注意相关消息,这些消息模拟设备启动后连接到设备预配服务以获取 IoT 中心信息的情况。

  1. 在计算机上运行 Java 示例代码的命令窗口中按 Enter,继续运行应用程序。 请注意相关消息,这些消息模拟设备启动后连接到设备预配服务以获取 IoT 中心信息的情况。

    最终的 Java TPM 设备程序

确认设备预配注册

  1. 转到 Azure 门户

  2. 在门户页面的左侧菜单中,选择“所有资源”。

  3. 选择设备分配到的 IoT 中心。

  4. 在“资源管理器”菜单中选择“IoT 设备” 。

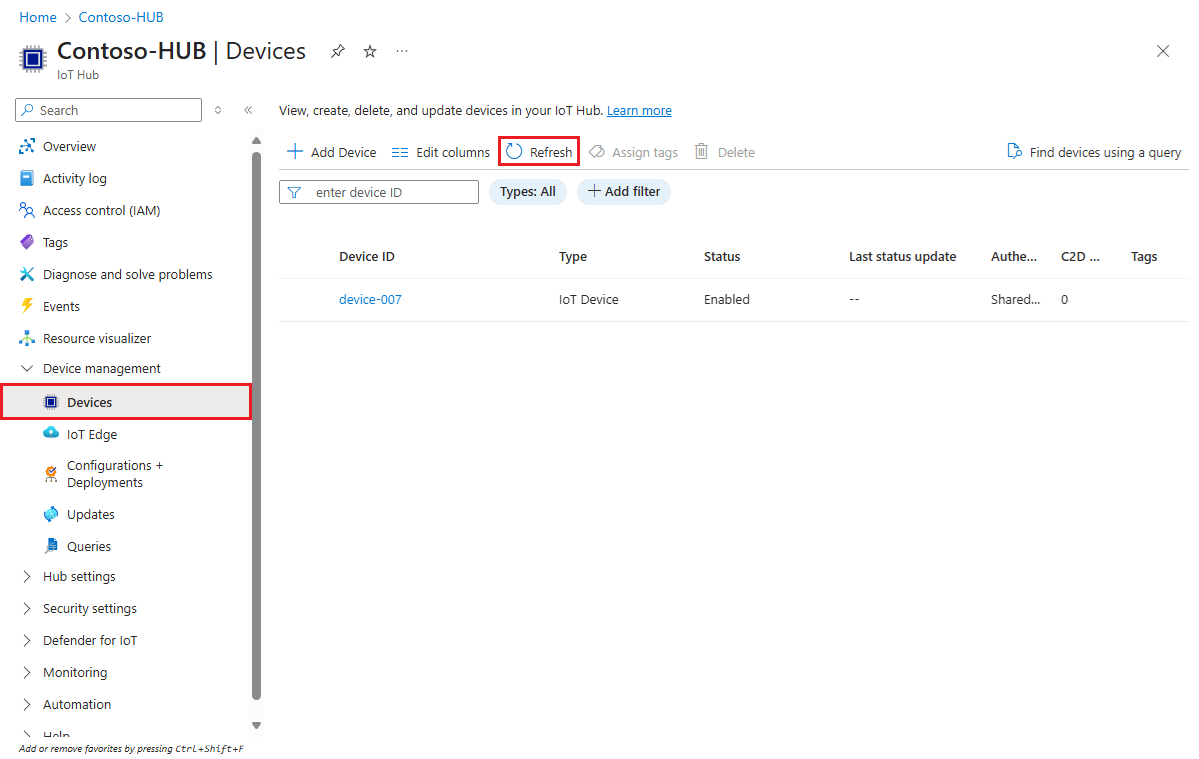

  1. 如果设备预配成功,设备 ID 应显示在列表中,其状态设为“已启用”。 如果看不到设备,请选择页面顶部的“刷新”。

    设备注册到 IoT 中心,适用于 C

  1. 如果设备预配成功,设备 ID 应显示在列表中,其状态设为“已启用”。 如果看不到设备,请选择页面顶部的“刷新”。

    设备注册到 IoT 中心,适用于 C#

  1. 如果设备预配成功,设备 ID 应显示在列表中,其状态设为“已启用”。 如果看不到设备,请选择页面顶部的“刷新”。

    设备注册到 IoT 中心,适用于 Node.js

  1. 如果设备预配成功,设备 ID 应显示在列表中,其状态设为“已启用”。 如果看不到设备,请选择页面顶部的“刷新”。

    设备注册到 IoT 中心

注意

如果从设备的注册项中的默认值更改了“初始设备孪生状态”,则它会从中心拉取所需的孪生状态,并执行相应的操作。 有关详细信息,请参阅了解并在 IoT 中心内使用设备孪生

清理资源

如果你打算继续使用和探索设备客户端示例,请不要清理在本快速入门中创建的资源。 如果你不打算继续学习,请按以下步骤删除本快速入门中创建的所有资源。

删除设备注册

  1. 关闭计算机上的设备客户端示例输出窗口。

  2. 在 Azure 门户的左侧菜单中,选择“所有资源”。

  3. 选择你的设备预配服务。

  4. 在“设置”菜单中,选择“管理注册” 。

  5. 选择“单个注册”选项卡。

  6. 选中在本快速入门中注册的设备的“注册 ID”旁边的复选框。

  7. 在页面顶部,选择“删除”。

从 IoT 中心删除设备注册

  1. 在 Azure 门户的左侧菜单中,选择“所有资源”。

  2. 选择 IoT 中心。

  3. 在“资源管理器”菜单中选择“IoT 设备” 。

  4. 选中在本快速入门中注册的设备的“设备 ID”旁边的复选框。

  5. 在页面顶部,选择“删除”。

后续步骤

在本快速入门中,你已在计算机上创建 TPM 模拟设备,并已使用 IoT 中心设备预配服务将其预配到 IoT 中心。 若要了解如何以编程方式注册 TPM 设备,请继续阅读快速入门中关于 TPM 设备的编程注册内容。
