从模拟到数字转换器读取值

模数转换器 (ADC) 设备可读取模拟输入电压值并将其转换为数字值。 ADC 用于从热敏电阻和电位差计等设备读取值,这些设备会根据某些条件更改电阻。

在本主题中,由于使用电位差计来调整输入电压,因此将使用 .NET 从 ADC 读取值。

先决条件

  • 基于 ARM(ARMv7 或更高版本)的单板计算机 (SBC)
  • MCP3008 模数转换器
  • 三脚电位差计
  • 试验板
  • 跳线
  • Raspberry Pi GPIO 分线板(可选/推荐)
  • .NET SDK 7 或更高版本

注意

本教程编写时假设目标设备是 Raspberry Pi。 但是,本教程可用于支持 .NET 的任何基于 Linux 的 SBC,例如 Orange Pi、ODROID 等。

准备 SBC

确保 SBC 配置为支持以下服务:

  • SSH
  • SPI

对于许多设备,无需其他配置。 对于 Raspberry Pi,请使用 raspi-config 命令。 有关 raspi-config 的详细信息,请参阅 Raspberry Pi 文档

准备硬件

使用硬件组件构建电路,如下图所示:

显示具有 MCP3008 ADC 和电位差计的线路的 Fritzing 图

MCP3008 使用串行外围设备接口 (SPI) 进行通信。 下列是从 MCP3008 到 Raspberry Pi 和电位差计的连接:

  • VDD 连接到 3.3V(红色所示)
  • VREF 连接到 3.3V(红色)
  • AGND 连接到地面(黑色)
  • CLK 连接到 SCLK(橙色)
  • DOUT 连接到 MISO(橙色)
  • DIN 连接到 MOSI(橙色)
  • CS/SHDN 连接到 CE0(绿色)
  • DGND 连接到地面(黑色)
  • CH0 连接到电位差计上的可变(中间)引脚(黄色)

为电位差计上的外部引脚提供 3.3V 的电源并接地。 顺序并不重要。

根据需要,请参阅以下引脚分配关系图:

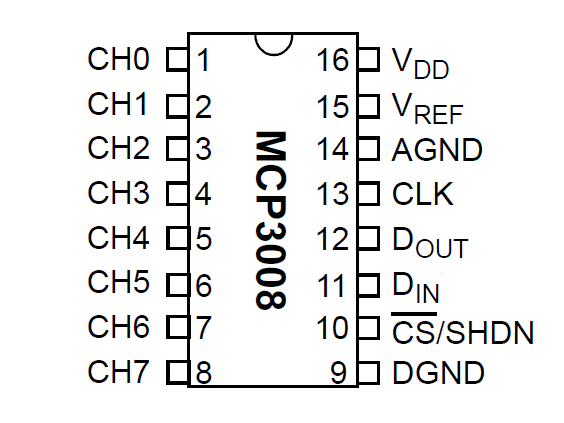

MCP3008 Raspberry Pi GPIO
显示 MCP3008 的引脚分配关系图 显示 Raspberry Pi GPIO 标头引脚分配的关系图。图片由 Raspberry Pi 基金会提供。
图片由 Raspberry Pi 基金会提供

提示

建议将 GPIO 分组讨论板与试验板结合使用,以便简化与 GPIO 标头的连接。

创建应用

在首选开发环境中完成以下步骤:

  1. 使用 .NET CLIVisual Studio 创建一个新 .Net 控制台应用。 将其命名为 AdcTutorial。

    dotnet new console -o AdcTutorial
    cd AdcTutorial

  2. Iot.Device.Bindings 包添加到项目。 使用项目目录或 Visual Studio 中的任一 .NET CLI

    dotnet add package Iot.Device.Bindings --version 2.2.0-*

  3. 将 Program.cs 的内容替换为以下代码:

    using System;
    using System.Device.Spi;
    using System.Threading;
    using Iot.Device.Adc;

    var hardwareSpiSettings = new SpiConnectionSettings(0, 0);

    using SpiDevice spi = SpiDevice.Create(hardwareSpiSettings);
    using var mcp = new Mcp3008(spi);
    while (true)
    {
        Console.Clear();
        double value = mcp.Read(0);
        Console.WriteLine($"{value}");
        Console.WriteLine($"{Math.Round(value/10.23, 1)}%");
        Thread.Sleep(500);
    }


    在上述代码中:

    • hardwareSpiSettings 设置为 SpiConnectionSettings 的新实例。 构造函数将 busId 参数设置为 0,将 chipSelectLine 参数设置为 0。
    • using 声明通过调用 SpiDevice.Create 和传入 hardwareSpiSettings 来创建 SpiDevice 的实例。 SpiDevice 表示 SPI 总线。 using 声明可确保释放对象并正确释放硬件资源。
    • 其他 using 声明创建 Mcp3008 的实例,并将 SpiDevice 传递到构造函数中。
    • while 循环无限期运行。 每次迭代:
      1. 清除控制台。
      2. 通过调用 mcp.Read(0) 来读取 ADC 上的 CH0 值。
      3. 将原始值写入控制台。
      4. 将值以百分比形式写入控制台。
        • 若要计算百分比,请将值除以 10.23。 MCP3008 是 10 位 ADC,表示它会返回范围为 0-1023 的 1024 个可能的值。 将值除以 10.23 表示百分比形式的值。
        • 百分比舍入到最接近的 0.1。
      5. 休眠 500 毫秒。
  4. 构建应用程序。 如果使用的是 .NET CLI,请运行 dotnet build。 若要在 Visual Studio 中进行生成,请按 Ctrl+Shift+B

  5. 将该应用作为独立应用部署到 SBC。 有关说明,请参阅将 .NET 应用部署到 Raspberry Pi。 请确保使用 chmod +x 指定可执行的 execute 权限。

  6. 通过切换到部署目录并运行可执行文件,在 Raspberry Pi 上运行该应用。

    ./AdcTutorial


    旋转电位差计刻度时观察输出。 这是因为电位差计会改变供给 ADC 上 CH0 的电压。 ADC 将 CH0 上的输入电压与提供给 VREF 的参考电压进行比较,从而生成一个值。

  7. Ctrl+C 终止程序。

恭喜! 你使用 SPI 从模数转换器读取了值。

获取源代码

GitHub 上提供此教程的源。
