使用应用程序请求路由的缓存层次结构管理

作者：IIS 团队

此文档部分适用于用于 IIS 7 及更高版本的 Microsoft 应用程序请求路由版本 2。

目标

使用缓存阵列路由协议 (CARP) 成功解释和配置应用程序请求路由 (ARR) 作为边缘缓存节点。

ARR 版本 2 扩展了 ARR 版本 1 中引入的服务器组的概念，以定义缓存节点之间的关系。 服务器组是一台或多台成员服务器的逻辑分组。 在 ARR 版本 1 中，服务器场中的成员服务器被视为应用程序服务器，ARR 可将传入的请求转发到这些服务器上。 在 ARR 版本 2 中，使用了相同的概念来分组下一个“层”的缓存节点，当存在缓存失误时，请求应被路由到这些节点。

下图显示了如何使用服务器组（场）从子（边缘）缓存节点的角度指定父缓存节点：

使用共享配置可以进一步简化缓存节点的管理。 在上图中，子（边缘）缓存节点共享一个配置，父缓存节点共享另一个配置。 因此，将有两个必须管理的共享配置。

本演练重点解释管理缓存层次结构中服务器场的概念。 有关在内容分发网络和边缘高速缓存网络 (CDN/ECN) 中配置端到端子缓存节点和父缓存节点的详细信息，请参阅此处的演练。

先决条件

本演练假定你熟悉 ARR 版本 1 核心功能和方案：

• 定义和配置应用程序请求路由服务器组
• 使用应用程序请求路由实现 HTTP 负载均衡
• 使用应用程序请求路由配置 3 层部署体系结构
• 使用应用程序请求路由的试点程序管理
• 使用应用程序请求路由的共享托管

还应熟悉 ARR 版本 2 中新增的磁盘缓存功能。 以下文章对此内容进行了概述：

• 在应用程序请求路由中配置和启用磁盘缓存

如果尚未安装应用程序请求路由版本 2，可在以下位置下载：

• 此处为适用于 IIS 7 (x86) 的 Microsoft 应用程序请求路由版本 2 (https://download.microsoft.com/download/4/D/F/4DFDA851-515F-474E-BA7A-5802B3C95101/ARRv2_setup_x86.EXE)。
• 此处为适用于 IIS 7 (x64) 的 Microsoft 应用程序请求路由版本 2 (https://download.microsoft.com/download/3/4/1/3415F3F9-5698-44FE-A072-D4AF09728390/ARRv2_setup_x64.EXE)。

请按照这篇文档中概述的步骤安装 ARR 版本 2。

步骤 1 - 配置磁盘缓存。

如果尚未执行此操作，请按照这篇文章所述配置磁盘缓存。

步骤 2 - 定义缓存层次结构。

使用 UI 创建和定义服务器场：

1. 启动 IIS 管理器。

2. 选择并展开服务器的根目录。 这是子（边缘）缓存节点。


3. 要创建服务器场，请右键单击“服务器场”，然后单击“创建服务器场...”。



4. 为服务器场输入名称。 在下面的示例中，myParentCacheNodes 是服务器场的名称。 单击 “下一步” 。

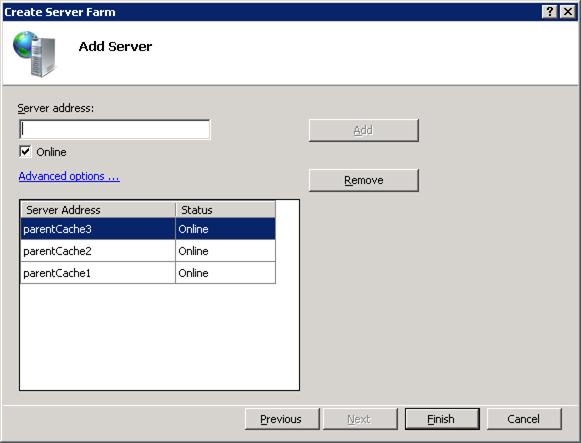

5. 下一步是将父缓存节点添加到服务器场。 在向导的“添加服务器”页上，根据需要添加任意数量的父缓存节点。 当子节点出现缓存失误时，请求将通过 CARP 转发到其中一个父缓存节点。 单击“完成”。

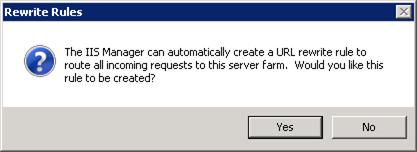

6. 与 ARR 版本 1 中的情况一样，ARR 版本 2 依赖于 URL 重写模块来检查传入的 HTTP 请求和服务器变量，以便做出请求路由决策。 在确认对话框中，单击“是”，为此服务器组创建默认 URL 重写规则。



7. 你已成功创建一个服务器组，并且其成员包含父缓存节点。

步骤 3 - 启用缓存阵列路由协议 (CARP)。

ARR 版本 2 支持 CARP。 CARP 用于确定在子缓存节点中出现缓存失误时要转发请求的父缓存节点。

使用 UI 启用 CARP：

1. 启动 IIS 管理器。

2. 选择在上面的步骤 2 中创建的服务器场 myParentCacheNodes。

3. 将显示以下图标：



4. 双击“负载均衡”。

5. 从下拉列表中选择“请求哈希”。 ARR 版本 2 中的请求哈希使用 CARP。

6. 单击“应用”保存所做的更改。

总结

现已使用 ARR 成功定义缓存层次结构。 有关 ARR 版本 2 的其他演练，请参阅这篇文章中的文档。 请注意，在 CDN 环境中，URL 重写规则比本演练演示的要复杂得多。 有关如何在 CDN/ECN 环境的典型 2 层（子级和父级）缓存节点中配置 ARR 的信息，请参阅以下演练。
