Power BI 中的径向仪表图

适用范围： Power BI Desktop Power BI 服务

径向仪表图使用圆弧显示一个值在实现目标或关键绩效指标 (KPI) 方面的进度。 仪表线（或指针）表示目标或目标值。 底纹表示在实现目标方面的进度。 弧内的值表示进度值。 Power BI 沿弧均匀分布所有可能的值，顺序为从最小值（最左侧的值）到最大值（最右侧的值）。

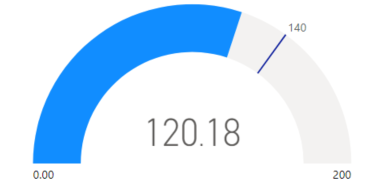

以下示例显示了用于跟踪汽车销量的径向仪表图。

在上面的示例中，汽车零售商需要跟踪销售团队的每月平均销量。 仪表针代表销售 140 辆汽车的销售目标。 最低销量平均值为零，最大值为 200。 蓝色底纹显示，销售团队本月的平均销量约为 120。 他们还有一个星期的时间达到这个目标。

何时使用径向仪表盘

在许多情况下，径向仪表是一个很好的选择：

• 若要显示在实现目标方面的进度。

• 若要表示百分比度量值（如 KPI）。

• 若要显示一个度量值的运行状况。

• 显示易于扫描和理解的信息。

先决条件

如果要与同事共享报表，则双方都需要拥有 Power BI Pro 的个人许可证。 如果你没有单独的 Power BI Pro 许可证，则需要将报表保存到高级容量中的工作区才能启用共享。 有关详细信息，请参阅共享报表。

下载示例数据

若要遵循此过程，请下载财务示例 Excel 文件。 然后在 Power BI Desktop 或 Power BI 服务中打开该文件。 有关详细信息，请参阅下载适用于 Power BI 的财务示例 Excel 工作簿一文。

创建仪表图

让我们首先在 Power BI 中创建一个简单的径向仪表图。 可以使用财务示例 Excel 文件中的数据跟踪总销售额。

Power BI Desktop

1. 从 Power BI Desktop 中，选择“文件”>“打开报表”。

2. 浏览到财务示例 Excel 文件并选择该文件，然后选择“打开”。

   在报表视图中打开财务示例 Excel 文件。

3. 选择底部的绿色加号 以向报表添加新页。

Power BI 服务

1. 在 Excel 中打开财务示例 Excel 文件，然后在“文件”菜单上，选择“发布”>“发布到 Power BI”。

2. 选择“将工作簿数据导出到 Power BI”。

3. 你可能需要登录 Power BI 服务 (app.powerbi.com)。 选择“转到 Power BI”。

   Power BI 服务在“编辑”模式下打开，其中包含一张空白页，并在“数据”窗格中显示“财务数据”。

4. 在“数据”窗格中，展开“财务”并选中“总销售额”复选框。

   默认情况下，Power BI 会创建一个簇状柱形图来显示数据。 在“可视化效果”>“生成”视觉对象窗格中，“Y 轴”选项与“销售总额”值对齐。 请注意，默认情况下，Power BI 使用所选字段的“总和”值。



5. 在“可视化效果”窗格中，打开“Y 轴”选项下的“销售总额”下拉菜单，然后选择“平均值”。

   此操作将图表的聚合更改为使用总销售额的平均值，而不是总和。



   可以将簇状柱形图视觉对象转换为仪表图。

6. 选择图表视觉对象，然后在“可视化效果”窗格中选择“仪表”。

   请注意针对“可视化效果”窗格的更改。 “平均总销售额”值现在列在“值”选项下。 还列出了其他几个值选项，包括“最小值”、“最大值”和“目标值”。

   默认情况下，Power BI 将当前值（在此示例中，为“平均总销售额”）设置为仪表上的中间点。 由于“平均销售总额”值为 18.421 万美元，因此仪表（最小值）的起点设置为 0。 仪表（最大值）的终点设置为将当前值的两倍。



   注意

   根据下载财务示例 Excel 文件的时间，图表可能会显示不同的值。

添加目标值

可以修改仪表图以显示目标值。 此操作会在仪表图上创建一个针来标识目标值。

1. 在“数据”窗格中，选择“COGS”字段并将其拖动到“可视化效果”>“构建”视觉对象窗格上的“目标值”选项。

   Power BI 会更改图表视图以显示平均销售总额 和 COGS（总和）。

2. 在“可视化效果”窗格中的“值”选项下，打开“COGS 总和”值的下拉菜单，然后选择“平均值”。

   默认情况下，Power BI 将计算总销售额和 COGS 这两个值的平均值，从而确定目标值。 Power BI 向仪表添加针来表示目标值。



   Power BI 计算出的目标值为 14.665 万美元。 仪表针的位置显示“销售总额”值和“COGS”值的平均值超过目标值。

   注意

   可以手动指定目标值，而不是使用 Power BI 中的计算结果。 有关详细信息，请参阅使用手动选项设置值部分。

设置最大值

Power BI 使用“可视化效果”>“构建”视觉对象窗格中的“值”字段自动设置仪表的最小值和最大值。 可以依赖 Power BI 中的计算结果或设置自己的值。

让我们看看如何在语义模型中将最大值设置为最高总销售额。

1. 在“数据”窗格中，选择“总销售额”字段并将其拖动到“可视化效果”窗格上的“最大值”选项。

2. 在“可视化效果”窗格中的“最大值”选项下，打开“总销售额”值的下拉菜单，然后选择“最大值”。



   将重新绘制仪表盘，其新的结束值为总销售额 121 万。

3. 保存报表。

使用手动选项设置值

还可以在 Power BI 中使用手动设置来配置仪表图的最大值、最小值和目标值。

1. 在“可视化效果”>“构建”视觉对象窗格中，从“最大值”选项中移除“总销售额最大值”值。

2. 选择画笔图标，以打开“格式”视觉对象窗格。

3. 展开仪表轴选项，然后输入“最小值”和“最大值”设置。 在我们的示例中，我们将值设置为 100,000 和 250,000。



4. 在“数据”窗格中，清除“COGS”复选框以移除目标值。

   此操作使“格式”窗格上的“仪表轴”>“目标值”可用于配置。

5. 在“可视化效果”>“格式”视觉对象窗格中，为“仪表轴”选项输入“目标值”。 在我们的示例中，我们将目标值设置为 200,000。

6. 根据首选项调整其他格式选项，例如图表颜色和标签，然后保存报表。

完成后，有一个类似于以下示例的仪表图：
