重要提示
在开始任何维修之前，请阅读本指南的完整内容。 如果在任何时候你不确定或不舒服地执行维修，如本指南中所述， 请勿 继续。 有关更多支持选项，请联系 Microsoft。
警告
如果不遵循本指南中的说明，使用非Microsoft (非正) 、不兼容或修改的更换部件，以及/或使用适当的工具可能导致产品或其他财产的严重伤害、死亡和/或损坏。
校准和身份验证
特定组件在完成组件安装后需要额外的软件校准或身份验证，然后部件才能完全正常运行。 相关修复工作流中会列出具体步骤。
受影响的部件
-
AB 键盘盖显示 (TDM) –
- 预安装 – 需要在 SDT 中完成预安装修复工作流，才能将设备置于修复设置模式。 安装后 - 需要一个在 SDT 中完成的安装后工作流，以校准和验证显示是否正确设置。
-
触控板 -
- 预安装 – 需要在 SDT 中完成预安装修复工作流，才能将设备置于修复设置模式。
- 安装后 - 需要在 SDT 中完成安装后工作流，以验证触摸板是否具有正确的密钥集语言设置。
-
电池–
- 预安装 - 需要在 SDT 中完成预安装修复工作流，才能将设备置于修复设置模式。
- 安装后 - 需要在 SDT 中完成安装后身份验证工作流，以验证新电池作为有效的Microsoft部件并对其进行身份验证。
-
母板 (PCA) –
- 安装后 - 需要在 SDT 中完成显示校准、显示验证、触摸板验证和电池身份验证/验证的安装后工作流，以便使用新板将显示器校准为正确的设置，并确保电池被检测为真实部件。
先决条件步骤
在 Surface 设备上开始任何修复之前，应执行本部分中概述的步骤。
关闭设备 - 确保设备已完全关闭，并且电池已完全耗尽。 有关指南，请参阅 特定于修复的预防措施和警告 。 释放后，应断开设备与所有电源的连接。
ESD 防护 - 在打开设备之前，请确保遵循 ESD 防护步骤和一般准则。 有关指南，请参阅 ESD 防护部分 。
定位设备 – 为了防止损坏设备，请确保将设备放置在清洁的表面上，没有碎屑。
重要提示
设备序列号表示法： 此设备的序列号位于其原始底盖上。 请务必保留设备的原始序列号，以便将来Microsoft提供支持。 D Bucket FRU 会删除设备的原始序列号，并且无法将原始设备序列号永久添加到更换部件。 若要确保保留原始序列号，请使用标签上的防水墨迹进行记录。 将标签贴在设备外部易于访问的区域，并将序列号的记录保存在安全位置。 Microsoft在替换部件的包装中提供用于此目的的标签。 部件包装中包含的标签具有为原始序列号和部件的产品标识符指定的空间。
脚置换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
软 ESD-Safe 垫或台式
防静态腕带 (1 MOhm 阻力)
新的塑料吉他选择
主要组件
- 4 英尺 (请参阅图示服务部件列表)
过程 - 移除 (英尺)

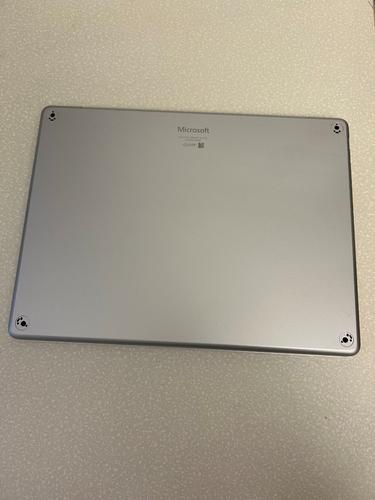

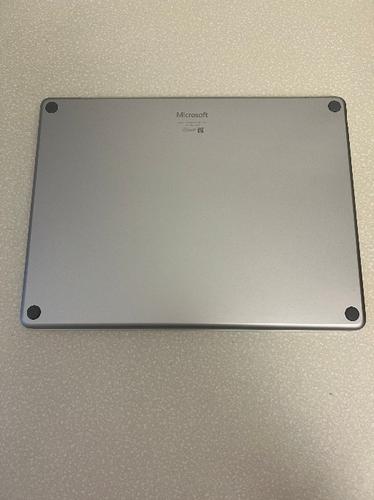

将设备放在 ESD 安全软表面上，底部朝上。

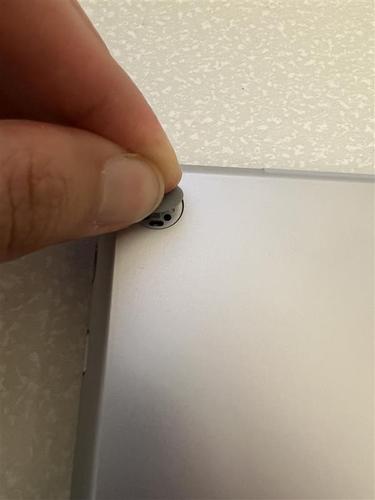

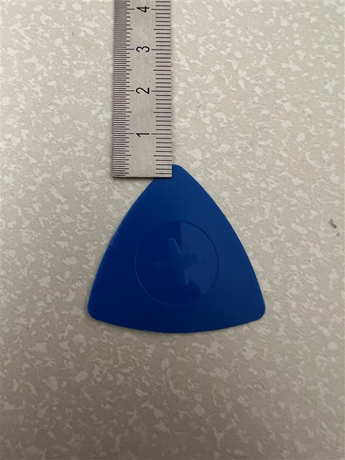

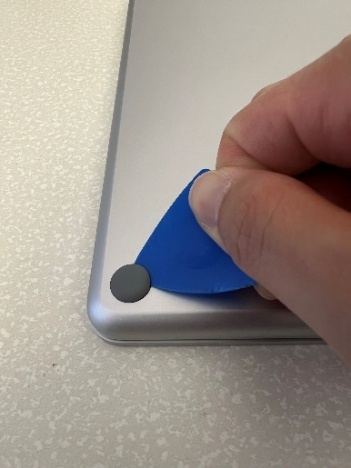

若要窥探脚部，请轻轻地在脚和底部 D 桶之间插入一个塑料吉他拾取。 可能需要尝试从其他方向轻轻地插入选取器，但 不要使用金属工具，只使用指定的塑料工具。
重复步骤 1 和步骤 2 以移除剩余的三英尺，并将它们放在一边，以便重复使用 (（如果没有损坏) ）。
过程 - 安装 (英尺)
小心地将脚上的凹槽与 D 桶上的长孔对齐，并垂直按脚，直到它平到 D 桶。
对剩余的英尺重复上一步。
C 键盘盖更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 新的塑料吉他选择
- 5IP Torx Plus 螺丝刀
- 夏普
- 标尺
- 可调整的扭力螺丝刀，可设置为 1.2kgf-cm，兼容 5IP Torx Plus Bits 或预设的 5IP Torx Plus 螺丝刀 (设置为 1.2kgf-cm)
- 分辨率和准确度为 0.01 毫米的卡尺
- 金属 ESD 安全钳
- 塑料 ESD 安全钳子
- 塑料 ESD 安全喷洒器
- 0.2mm 厚感器仪表
- 异丙醇 (70% IPA) 和清洁棉签
主要组件
C 键盘盖键集子汇编
5 个 5IP 螺丝 (，适用于 C 盖)
20 个触控板垫片 (四种不同厚度)
用于触控板) 的 8 个 5IP 螺丝 (
2 个传导胶带
4 个触控板对齐纸
过程 - 移除 C 键盘盖) (
遵循“过程 - 删除 (英尺) ”

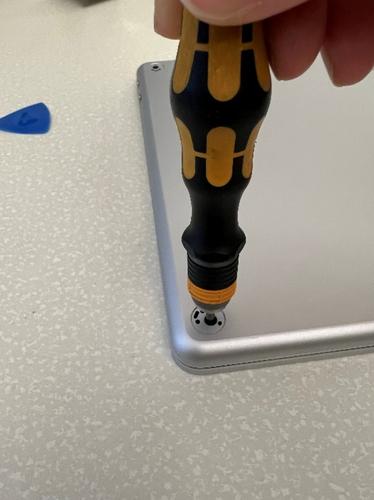

移除脚后，使用 5IP Torx Plus 螺丝刀来移除四颗新露出的螺丝。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，跟踪并统计移除的螺丝数量，以确保该区域中没有额外的螺丝。

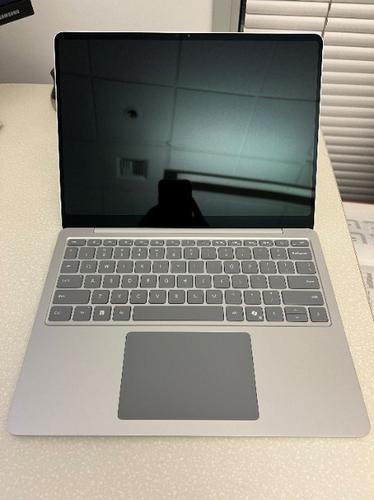

轻轻地翻转设备，并打开显示器键盘盖到最大角度。

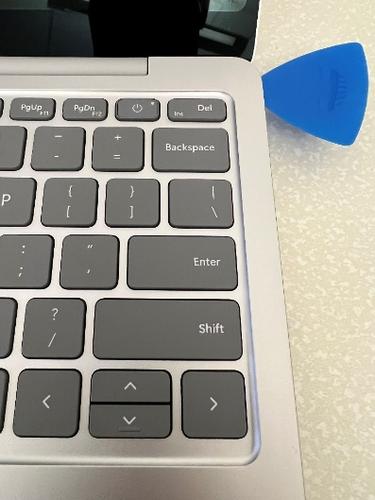

使用锐利器与标尺从两个吉他选取器边缘 3 毫米处绘制一条线，以防止在移除 C 键盘盖时插入吉他选取太深。

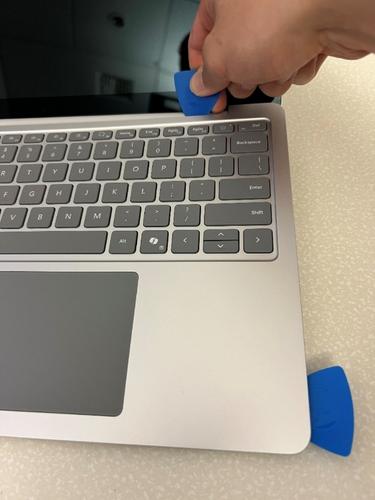

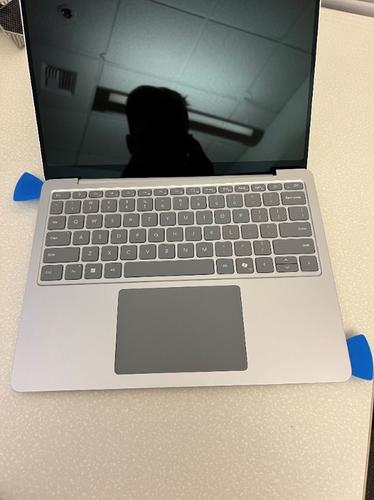

在剩余的去除过程中，将设备平放在 ESD 安全表面上，牢固但小心翼翼地将塑料吉他夹在 C 键盘盖和 D 桶之间，至少在 右上角下方 5 毫米处插入。 插入吉他选择需要一些力量和耐心。
重要提示
不要使用金属工具，只使用指定的塑料工具。

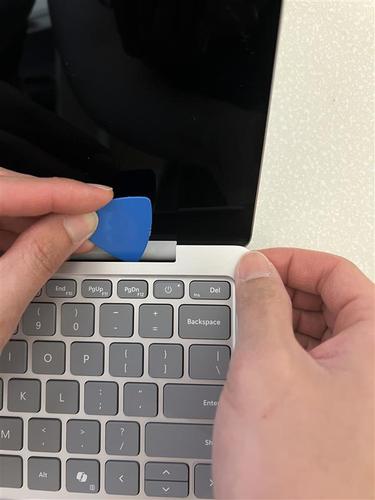

坚定但小心，摆动吉他上下拾取，直到听到一声爆裂的声音，以脱离附近的捕捉。 随着捕捉脱离，C 键盘盖和 D 桶之间有空间，可轻轻地沿设备的右边缘滑动吉他选取。
注意
对于键盘旁边的部分，可能会插入超过 3 毫米的选取，以帮助移除。 在键盘下方，插入必须限制为最大 3 毫米。
重复此过程，直到右边缘的所有五个对齐都脱离。 到达设备的下角时停止。
重要提示
在此步骤中花时间很重要
不将吉他选择插入超过 3 毫米标记线，将其留在右下角，以确保盖子保持分离。

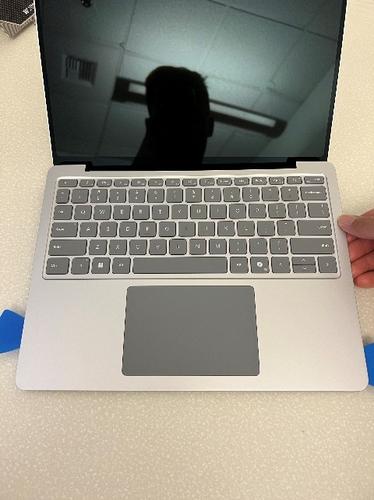

用一只手轻轻抬起并按住 C 键盘盖的右上角。 用另一只手，使用另一个吉他选取器，小心地从右上方开始沿 C 键盘盖的上边缘分离捕捉，然后移动到左上角。 随着你的前进，一旦附近的捕捉被脱离，C键盘盖和D桶之间有空间 - 允许你轻轻滑动吉他选取沿上边缘。
牢固但小心，将塑料吉他夹在 C 键盘盖和左上角下方 5 毫米的 D 桶之间。
坚定但小心，摆动吉他上下拾取，直到听到一声爆裂的声音，以脱离附近的捕捉。 随着捕捉脱离，C 键盘盖和 D 桶之间有空间，可轻轻地沿设备的右边缘滑动吉他选取。
注意
对于键盘旁边的部分，可以插入超过 3 毫米的选取，以帮助移除。 在键盘下方，插入必须限制为最大 3 毫米。
重复此过程，直到左边缘的所有 5 个对齐点都脱离。 到达设备的下角时停止。
重要提示
在此步骤中花时间很重要

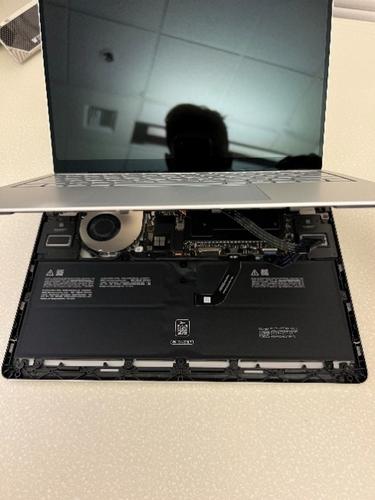

用双手轻轻摆动，将 C 键盘盖的底部向上倾斜到显示器盖上，远离电池，以将其与 D 桶分开。

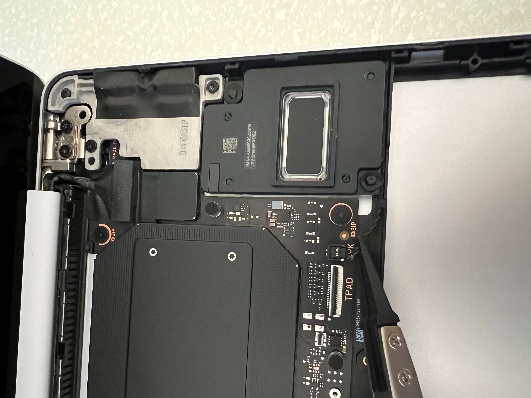

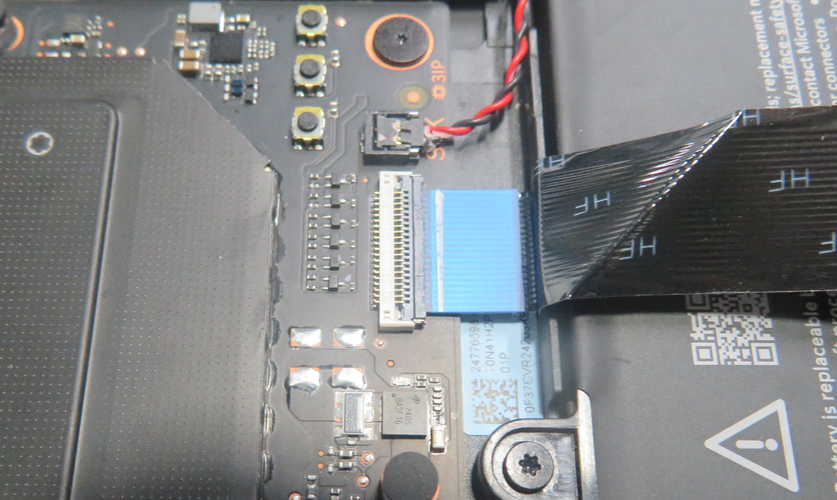

使用塑料吉他选择脱离触控板 FPC 扣。

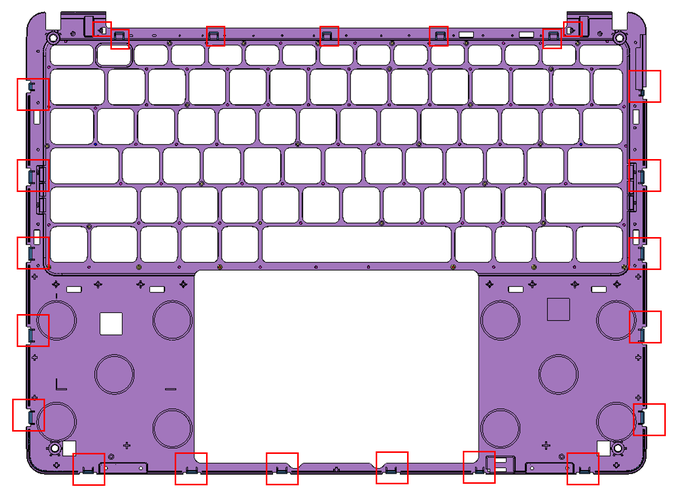

断开触控板 FPC 的连接，并将 C 键盘盖放在 ESD 安全、柔软的表面上以供重复使用。 仔细检查和计数 C 键盘盖和 D 桶上的所有 23 个捕捉和挂钩 (7 个在顶部，5 个在左侧，5 个在右侧，6 个在底部) 。 如果 C 键盘盖上有任何缺失或破裂的贴靠，则不能重复使用。 如果 D 存储桶上有任何缺失或破裂的挂钩，则不能重复使用。
过程 - 安装 (C 键盘盖)
遵循“过程 - 删除 (触控板) ”，而不执行步骤 8 和 9。
遵循“过程 - 安装 (触控板) ”，而不执行步骤 10。

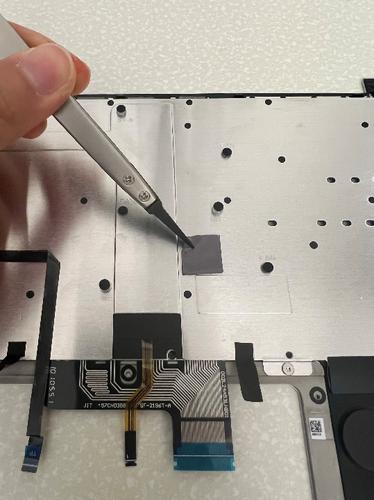

使用塑料钳子移除顶部热垫上的衬垫。
在继续重新组装之前，请检查设备内部，确保装置内没有螺丝、泡沫、胶带或其他异物错放。
用一只手握住 C 键盘盖，小心地将 FPC 安装到主板插座上。 FPC 完全就位后，使用塑料吉他拾取件关闭插座上的扣。
轻轻地将 C 键盘盖放在 D 桶上，然后慢慢按下 C 键盘盖整个外围周围的贴靠。
轻轻摇动设备，并仔细聆听任何吱吱声。 如果听到，请遵循“过程 - 移除 (C 键盘盖) ”步骤 3-15，并检查任何松动的连接器、螺丝、扣、钩等。
翻转设备并使用 5IP Torx Plus 螺丝刀安装四颗螺丝刀。 紧贴螺丝并就座后，只需再拧紧螺丝约1/8转 (~45度) ，以免剥离线。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，跟踪并统计移除的螺丝数量，以确保该区域中没有额外的螺丝。
遵循“过程 - 安装 (英尺) ”
触控板更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 新的塑料吉他选择
- 可调整的扭力螺丝刀，可设置为 1.2kgf-cm，兼容 5IP Torx Plus Bits 或预设的 5IP Torx Plus 螺丝刀 (设置为 1.2kgf-cm)
- 分辨率和精度为 0.01mm 的卡尺
- 金属 ESD 安全钳
- 塑料 ESD 安全钳子
- 塑料 ESD 安全喷洒器
- 0.2mm 厚感器仪表
- 异丙醇 (70% IPA) 和清洁棉签
主要组件
触控板子装配
5 个 5IP 螺丝 (，适用于 C 盖)
20 个触控板垫片 (四种不同厚度)
用于触控板) 的 8 个 5IP 螺丝 (
2 个传导胶带
4 个触控板对齐纸
适用于 C 键盘盖) 的 1 个顶部热垫 (
过程 - 删除触控板 ()
下载最新的 SDT (surface 诊断工具) 版本，并按照预安装触摸板修复 (设置) 工作流进行作。
遵循“过程 - 删除 (英尺) ”
遵循“过程 - 删除 (C 键盘盖)

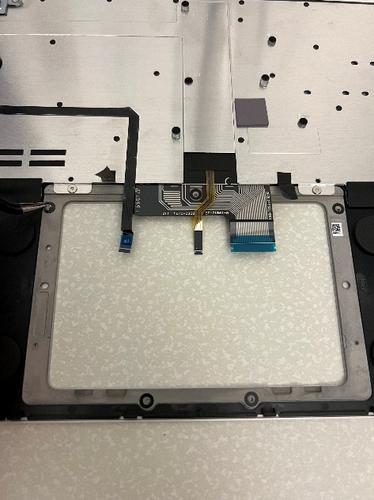

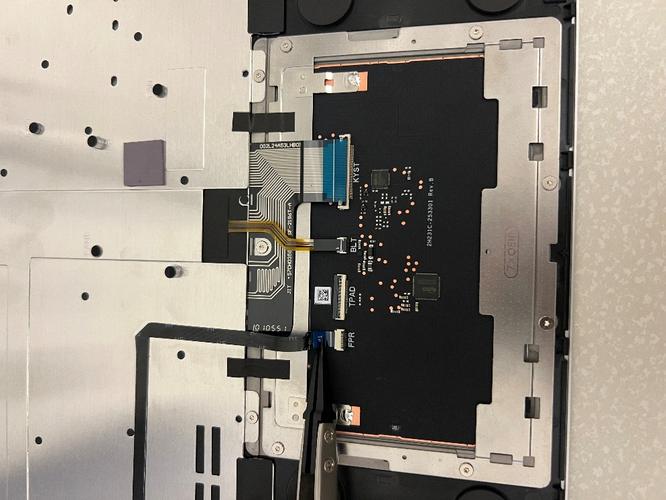

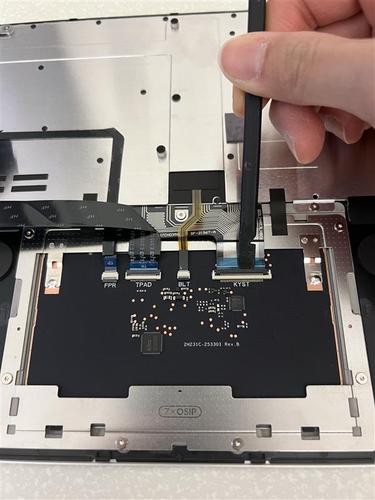

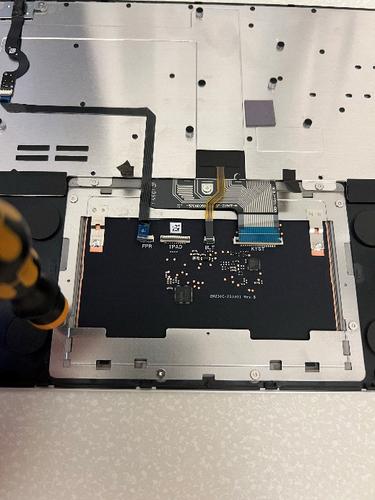

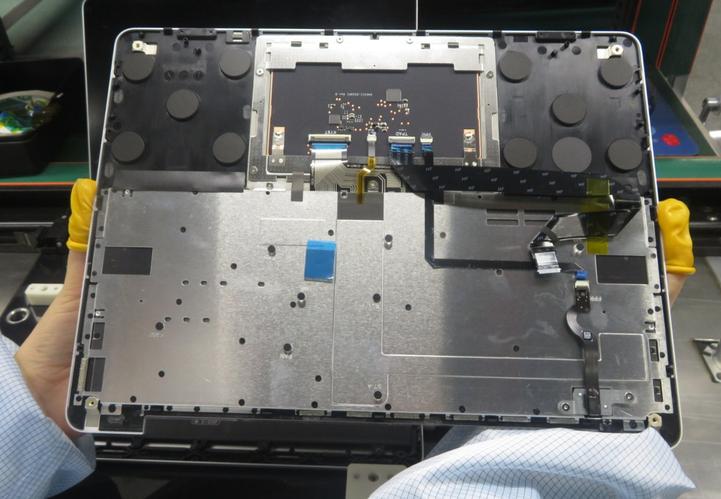

使用塑料棱镜，解开四个FPC扣，并取下触控板上的两条接地胶带。
使用异丙醇 (70% IPA) 和清洁棉签来清洁两条地面胶带上残留的任何胶带。
用手指轻轻断开连接到触控板的四个 FPC 的连接。 将触控板 FPC 轻轻放在 ESD 安全表面上，以便在重新组装期间重复使用（如果它未损坏）。
使用 5IP Torx Plus 螺丝刀，拔下将触控板固定到 C 键盘盖的七颗螺丝。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
用手从 C 键盘盖上取下触控板子装配。
使用金属 ESD 安全钳子，从 C 键盘盖上取下黑色垫片。
使用塑料 ESD 安全钳子，取下 C 键盘盖上的热垫。
使用异丙醇 (70% IPA) 和清洁棉签来清洁黑色垫片和热垫上残留的任何胶粘剂。
过程 - 安装 (触控板)

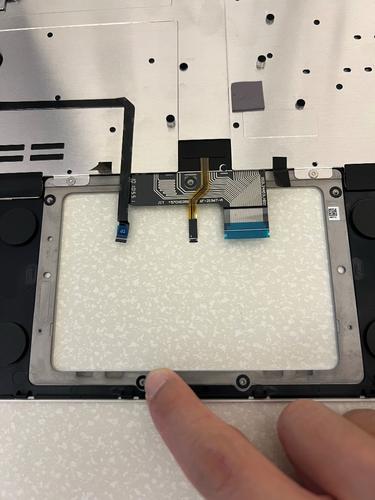

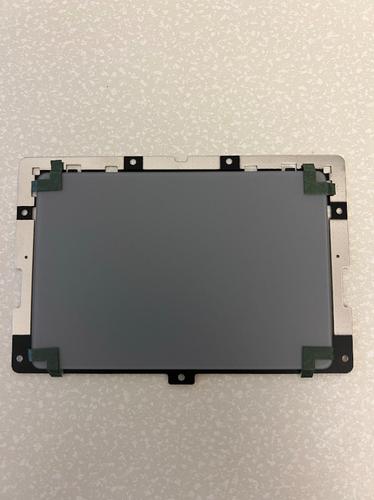

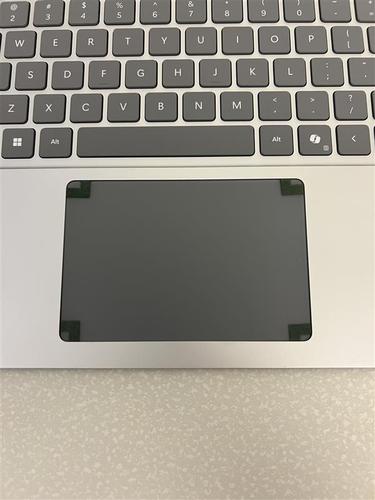

将对齐纸连接到触控板的四个角，并牢牢地向下按角。 但是，请确保对齐纸不会在触控板和支架之间折叠。

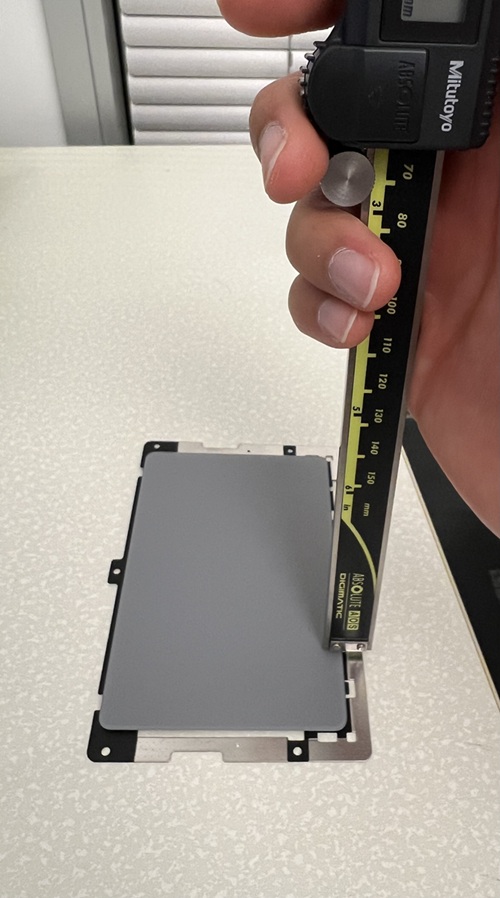

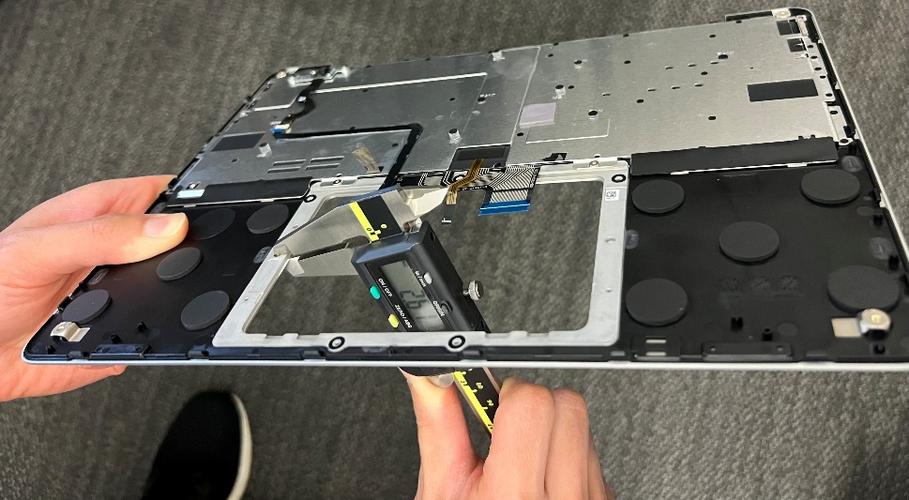

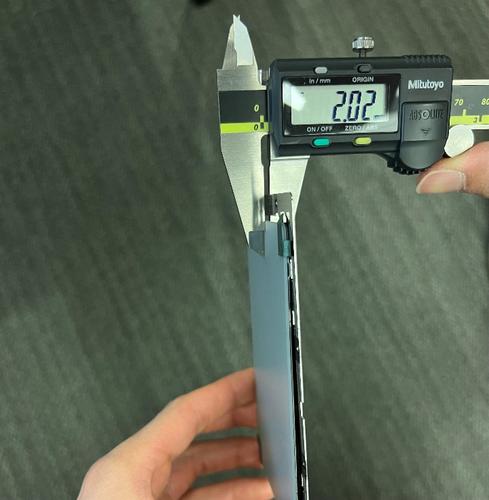

使用卡尺，测量 TP 玻璃的上表面与 TP 支架底面之间的高度，这五个填充码位置中的每一个位置。 然后，测量五个填充码位置的顶部和底部表面之间的高度。 在每个填充码位置使用这两个度量值之间的差异，通过以下指南确定要安装到 C 键盘盖上的填充码：
如果度量值之间的差异为 ≤ -0.05，请不要在该位置安装填充码。
如果测量值之间的差异≥ -0.05 和≤ 0.05，请安装 0.1 毫米厚的填充码。
如果测量值之间的差异≥ 0.05 和 ≤ 0.1，请安装 0.15 毫米厚的填充码。
如果测量值之间的差异≥ 0.1 和 ≤ 0.15，请安装 0.2 毫米厚的填充码。
如果测量值之间的差异≥ 0.15 和 ≤ 0.30，请安装 0.3 毫米厚的填充码。
用手指将填充码按入 30 秒。
轻轻地将触控板子组装到 C 键盘盖中，并使用设置为 1.2kgf*cm 的 5IP Torx Plus 螺丝刀重新组装 7 个 5IP 螺丝。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
用手指小心轻轻地取出四个对齐纸。 确保整个对齐纸片已移除，并且不会在 C 键盘盖和触控板子装配之间卡住。

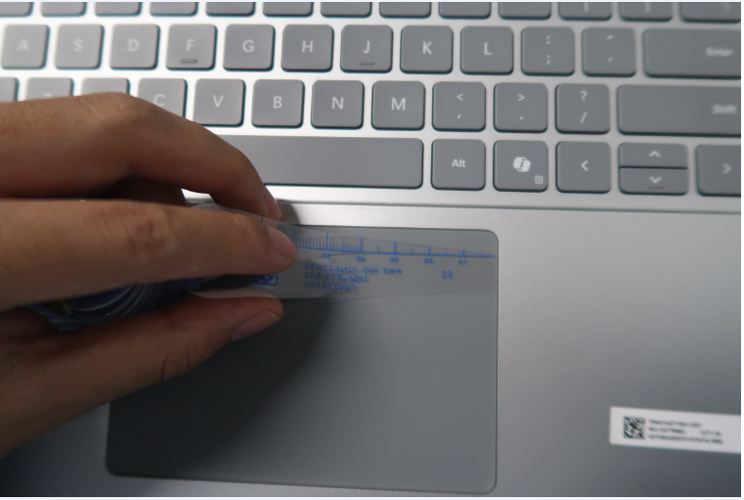

若要确保它始终不在 C 键盘盖表面上方，请轻轻地在 C 键盘盖周围翻转，并在触控板子装配的整个外围周围使用 0.2 毫米感觉器仪表。 此外，单击两个下角以检查触控板是否卡在 C 键盘盖图面上。 如果是，请从“过程 - 删除 (触控板) 和步骤 2 从”过程 - 安装 (触控板) 重做步骤 7，然后再继续下一步。

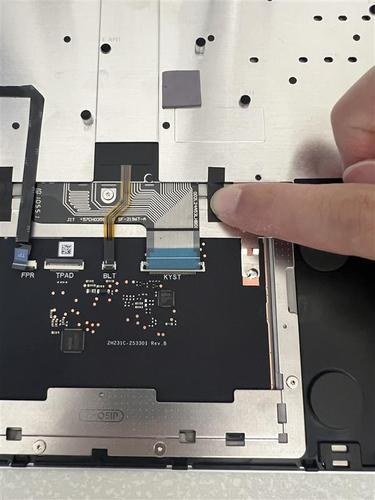

轻轻地翻转 C 键盘盖并安装两个新的接地磁带。 一定要用力按压30秒。

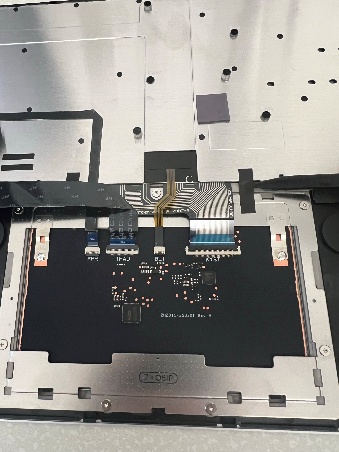

用手指和塑料ESD安全钳子，小心地将四个 FPC 重新连接到触控板。
使用塑料棱镜，接合四个 FPC 扣。

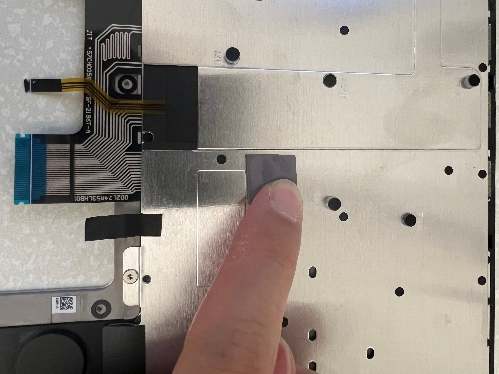

用手指小心地将新的热垫与 C 键盘盖上的凹痕对齐。 一定要用力按下 30 秒。
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
下载最新的 SDT (surface 诊断工具) 版本，并按照安装后触摸板修复 (验证) 工作流进行作。
SSD 更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 新的塑料吉他选择
主要组件
- 1 个 SSD
- 5 个 5IP 螺丝 (，适用于 C 盖)
- 适用于 D 桶) 的 1 个底部热垫 (
- 用于 SSD) 的 2 个 5IP 螺丝 (
- 适用于 C 键盘盖) 的 1 个顶部热垫 (
- 1 个用于 SSD) 的传导磁带 (
过程 - 删除 (SSD)
遵循“过程 - 删除 (C 键盘盖) ”
使用塑料 ESD 安全钳子，取下 C 键盘盖上的热垫。
使用异丙醇 (70% IPA) 和清洁棉签清洁热垫上残留的任何胶粘剂。
使用塑料 ESD 安全钳子，取下 SSD 顶部的传导胶带。
使用 5IP Torx Plus 螺丝刀，拔下固定 SSD 的 5IP 螺丝。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
用手指轻轻摆动，然后以 15 度角将 SSD 从印刷电路板连接器中抬出。

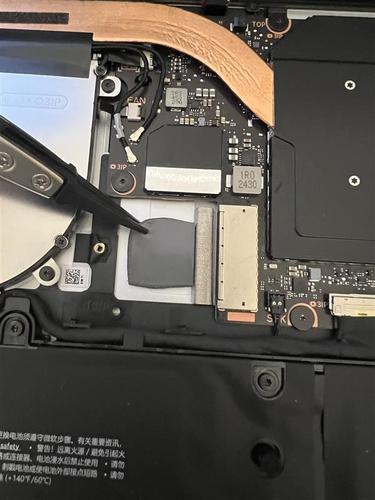

使用塑料 ESD 安全钳子，取下 D 桶上的热垫。
使用异丙醇 (70% IPA) 和清洁棉签清洁热垫和 SSD 连接器上残留的任何胶粘剂。
过程 - 安装 (SSD)

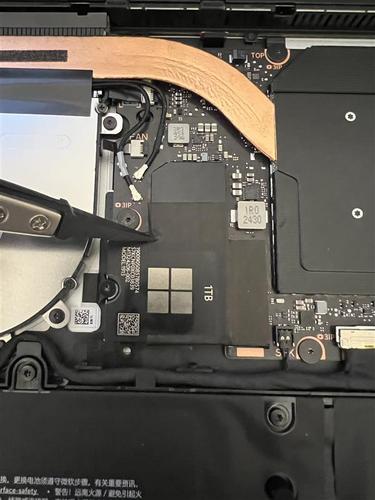

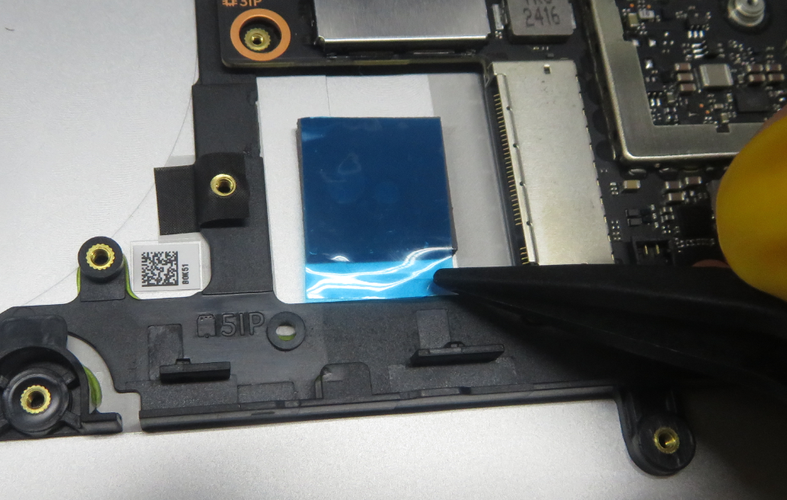

如下图所示，使用塑料钳子移除底部热垫上的衬垫，并轻轻地将其放在 D 桶上。 请务必轻轻按下 30 秒。

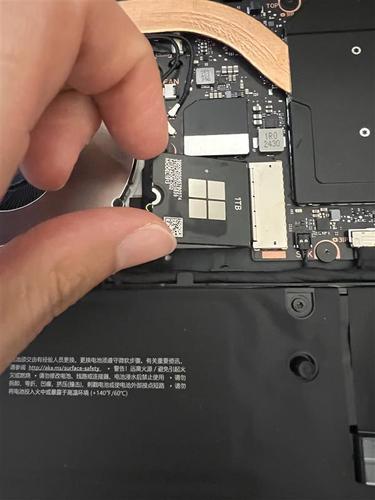

以 15 度角轻轻地将 SSD 安装到 SSDA 上的插座中。
重要提示
确保泡沫未夹在插座和 SSD 上的插针之间。

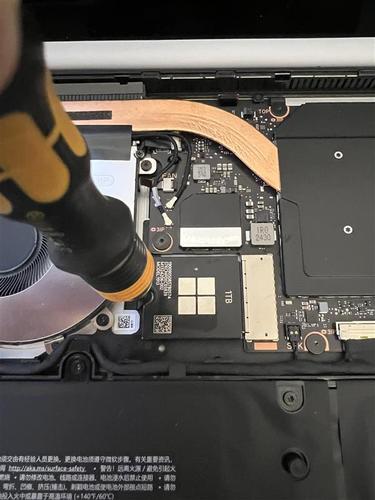

使用 5IP Torx Plus 螺丝刀收紧一颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料钳子轻轻地将磁带安装在 SSD 的顶部，并将插座安装在印刷电路板上。

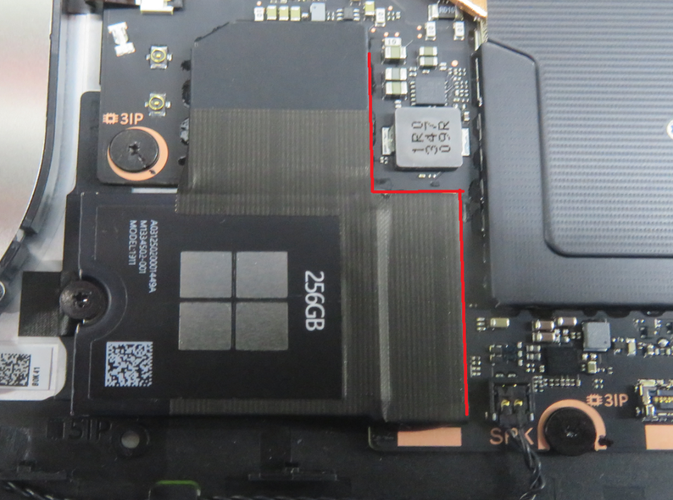

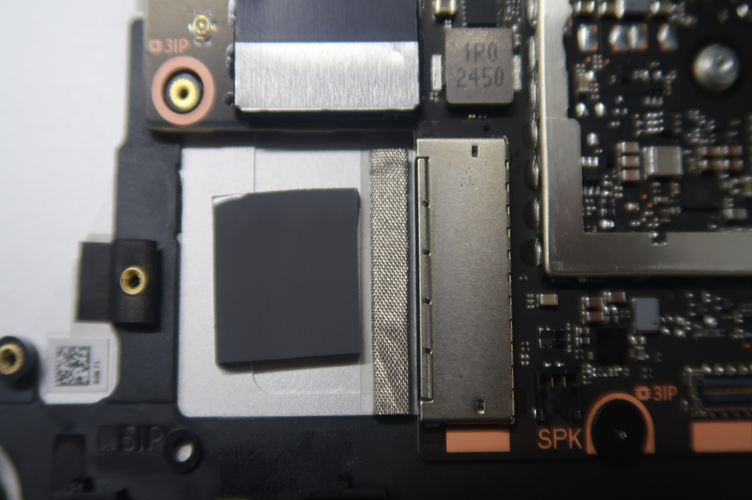

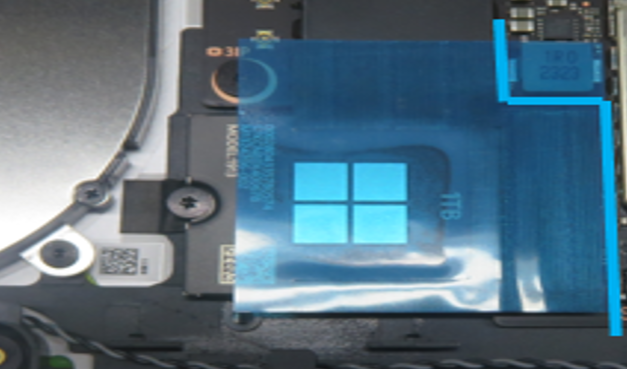

取下衬线并使用塑料喷头，以确保胶带的边缘与下图中的排列方式匹配。 一定要用力按下 30 秒。

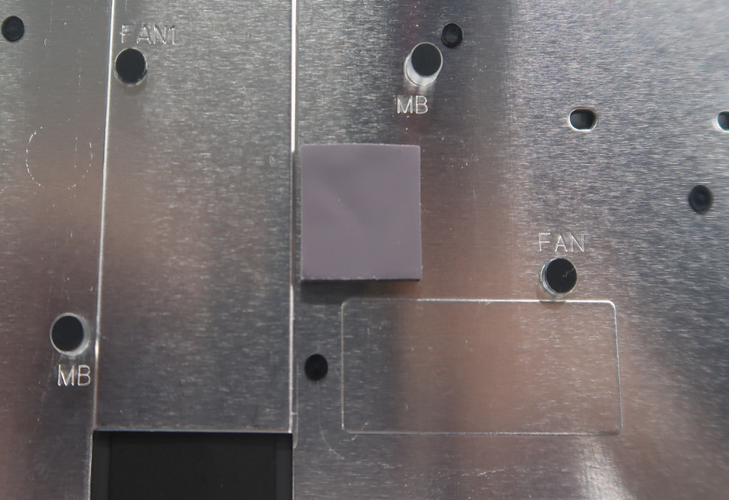

使用塑料钳子移除顶部热垫上的衬垫，并轻轻地将其放在 C 键盘盖上，如下图所示。 请务必轻轻按下 30 秒。
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
电池更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
电池子组装
用于电池) 的 10 个 5IP 螺丝 (
用于电池) 的 3 个 3IP 螺丝 (
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 移除 (电池)
警告
预安装设备检查：我们建议作员在处理电池之前，取出任何个人珠宝，戴上手套和安全眼镜，并在发生任何电池事件时准备一桶沙子。
警告
如果发生电池事件，请将整个设备浸入沙子中。 不要尝试取回设备。 有关详细信息，请参阅 电池安全性。
下载最新的 SDT (surface 诊断工具) 版本，并按照预安装电池修复 (设置) 工作流进行作。
遵循“过程 - 删除 (SSD) ”

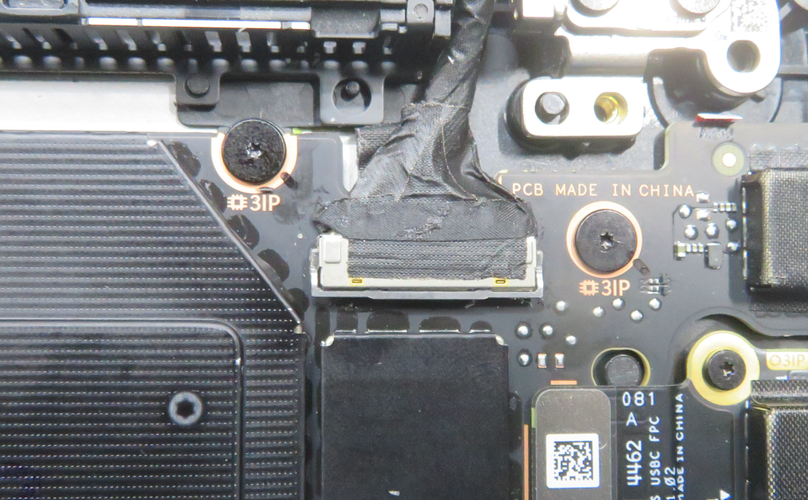

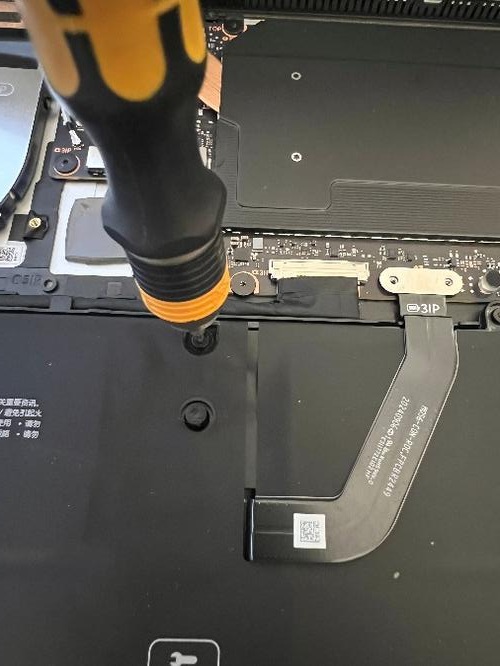

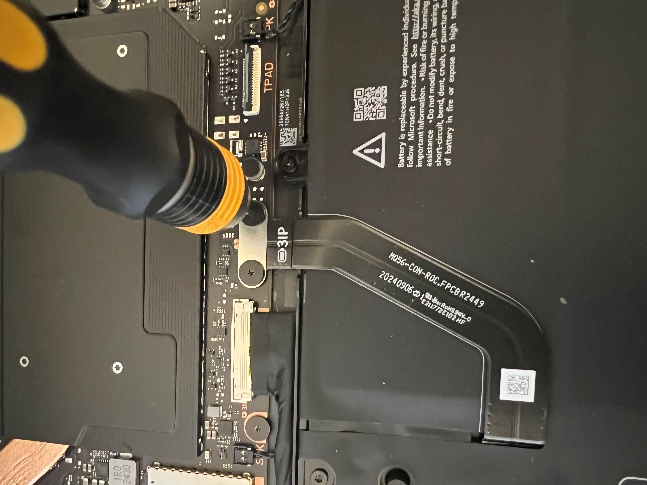

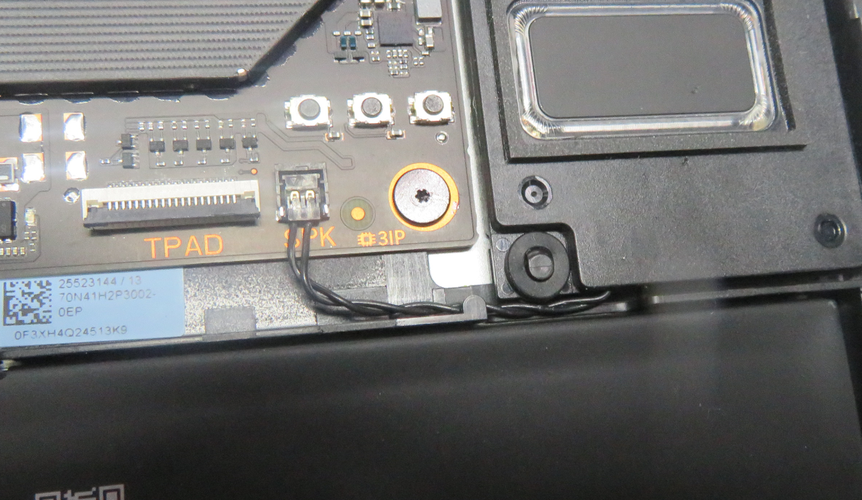

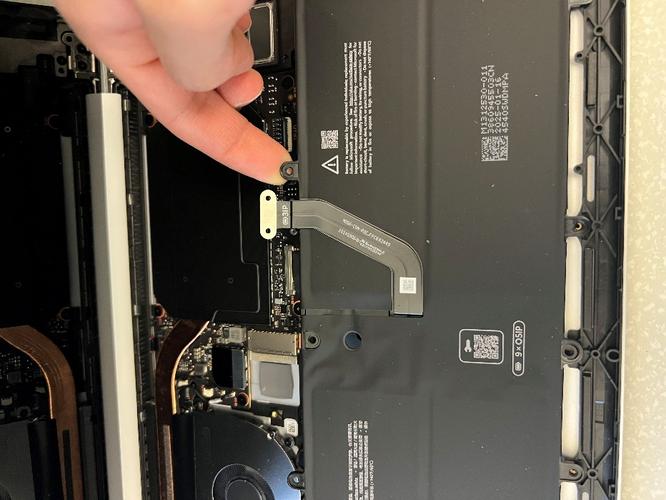

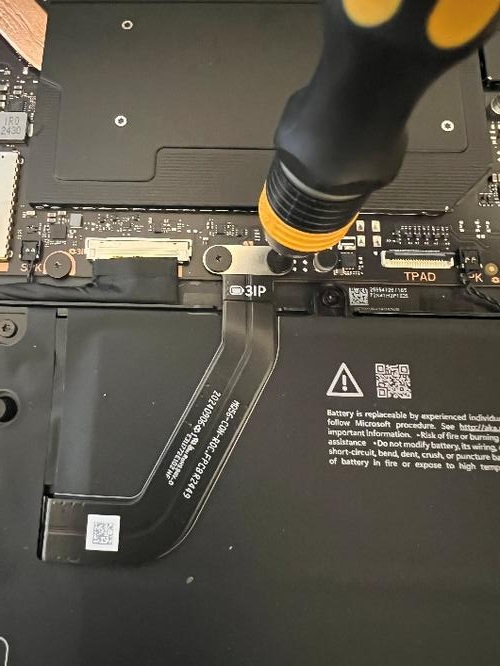

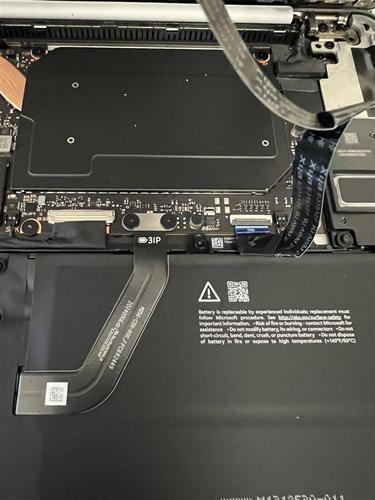

使用 3IP Torx Plus 螺丝刀移除固定电池接头的两颗螺丝。 在电池附近时要小心。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

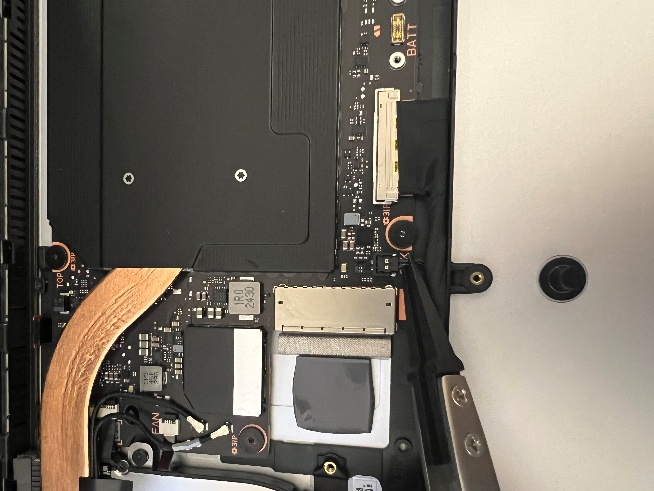

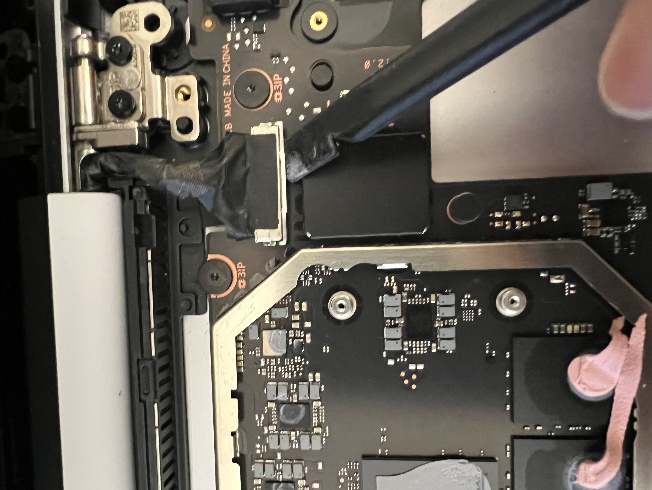

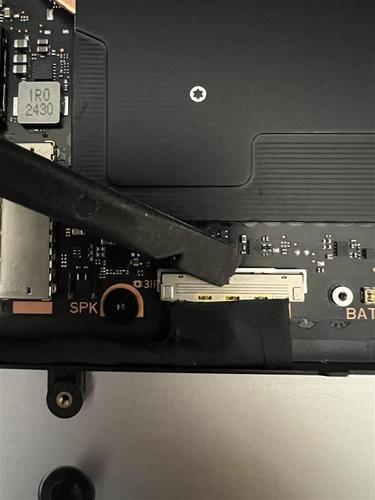

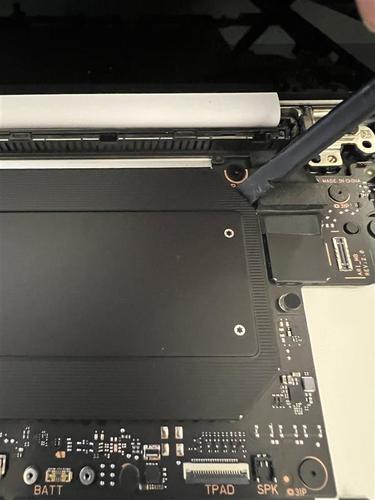

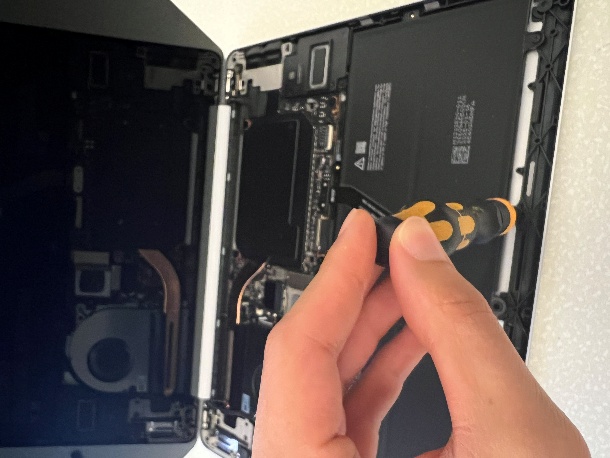

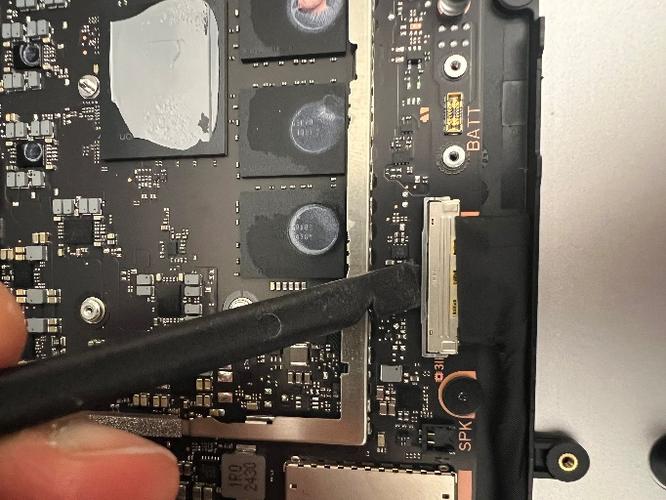

使用塑料 ESD 安全 Prybar，轻轻地断开电池接头与印刷电路板的连接。

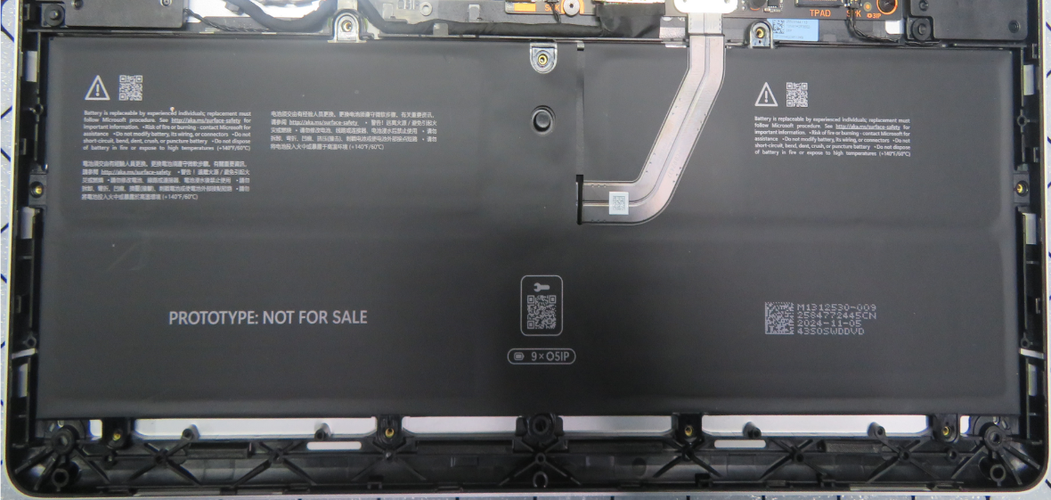

使用 5IP Torx Plus 螺丝刀，拔下电池周边的 9 颗螺丝。 在电池附近时要小心。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
若要防止设备可能翻倒，请倾斜显示器盖，使其打开小于 75 度。
双手只触摸电池的框架，而不是电池本身，轻轻而小心地将电池框架从 D 桶中抬起。
警告
仅通过塑料框架处理电池。 弯曲、扭曲或影响电池可能会损坏电池、损坏设备和/或造成严重人身伤害或财产损失。 处理电池时，始终使用两只手。
重要提示
将电池放在无法意外接触或损坏的位置。 更换电池时，根据当地法律处置旧电池。
过程 - 安装 (电池)
预安装设备检查：确保所有螺丝都已考虑，并且 D 桶附近没有浮动螺丝，电池将安装到其中。 此外，检查 D 桶中是否存在可能存在的外来碎片的任何松散物品。
警告
验证电池状况。 如电池检查过程中所述，出现电池问题的设备需要更换。

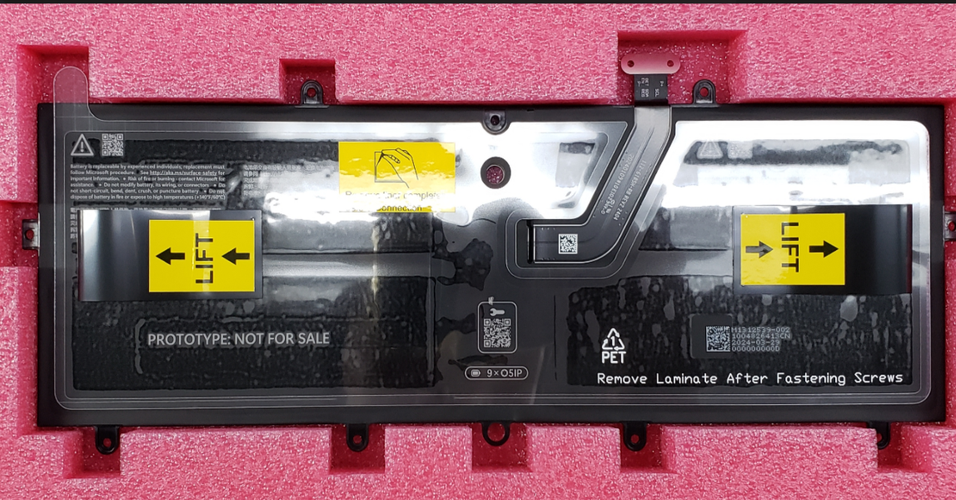

轻轻地用双手拿起电池，仅靠左起和右提升卡。
警告
仅使用连接到新电池的塑料选项卡处理新电池。 弯曲、扭曲或影响电池可能会损坏电池、损坏设备和/或造成严重人身伤害或财产损失。 处理电池时始终使用双手
轻轻地用双手将电池放进 D 桶，并确保定位引脚与电池上的孔对齐。
使用 5IP Torx Plus 螺丝刀收紧 9 颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
注意
不要在电池或电池架上过度拧紧螺丝。 如果框架破裂，则不得使用电池。
重要提示
验证电池状况。 如电池检查过程中所述，出现电池问题的设备需要更换。 如果电池已断开，或者在此修复过程中电池上有任何内容掉落，则应更换电池。
使用 3IP Torx Plus 螺丝刀收紧两颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
下载最新的 SDT (surface 诊断工具) 版本，并按照安装后电池修复 (验证) 工作流进行作。
扬声器更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 新的塑料吉他选择
主要组件
2 扬声器 (左右)
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 (说话人)
遵循“过程 - 删除 (SSD) ”
使用手指和塑料 ESD 安全钳子，轻轻地断开右扬声器接头与印刷电路板的连接，并取下右侧扬声器。
使用手指和塑料 ESD 安全钳子，轻轻断开左扬声器连接器与印刷电路板的连接。
使用手指和塑料 ESD 安全钳子，轻轻地将左侧扬声器连接器从电缆槽中移出，并远离其顶部的电缆，最终移除左侧扬声器。
过程 - 安装 (扬声器)

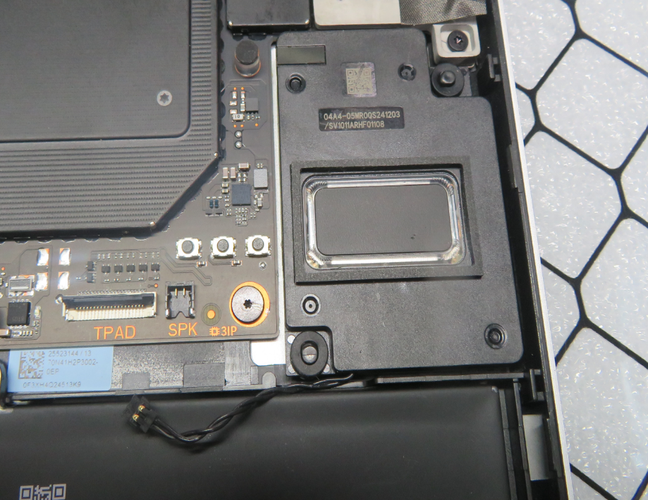

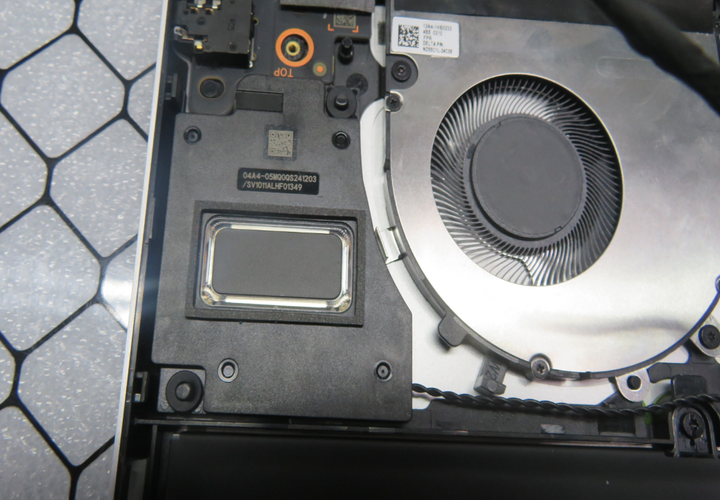

将正确的扬声器轻轻安装到 D Bucket 上，并确保定位销与扬声器上的孔对齐。
轻轻地将右侧扬声器连接器通过 D Bucket 上的脊路由到主板上的插座，并使用塑料喷头确保其完全就位。
将左侧扬声器轻轻安装到 D Bucket 上，并确保定位销与扬声器上的孔对齐。
从 D 桶的脊上轻轻解开左侧显示电缆，然后轻轻地将左侧扬声器连接器通过 D 桶上的脊路由到主板上的插座，并使用塑料喷头确保其完全就位。

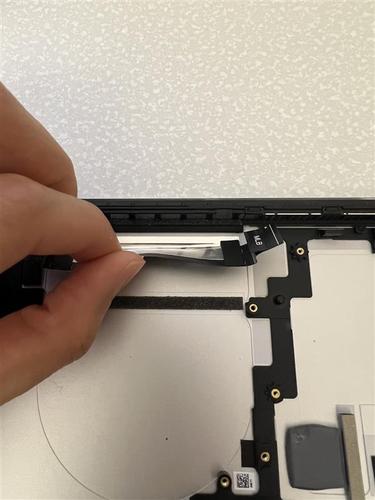

通过 D 桶上的山脊轻轻重新路由左侧显示电缆，并确保其路由正确，如下图所示。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
USB-C 替换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
USB-C 子汇编
适用于 USB-C 子板) 的 2 个 3IP 螺丝 (
用于 USB-C 支架) 的 3 个 5IP 螺丝 (
2 个 5IP 螺丝 (，用于 USB-C 支架到铰链)
1 个 USB-C 磁带
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 (USB-C)
遵循“过程 - 删除 (SSD) ”

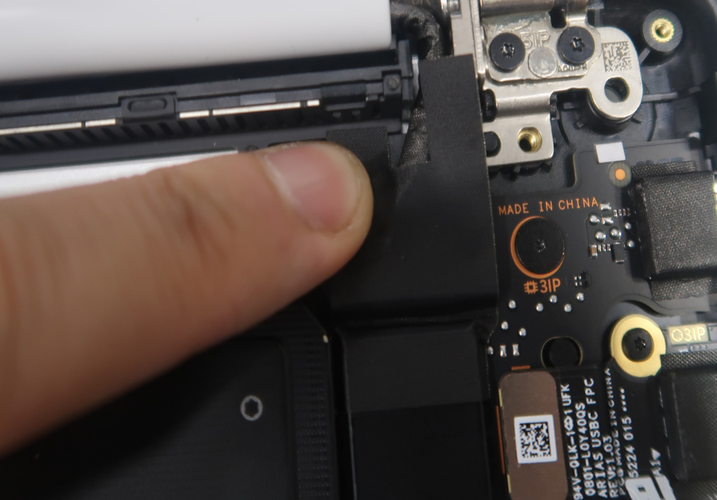

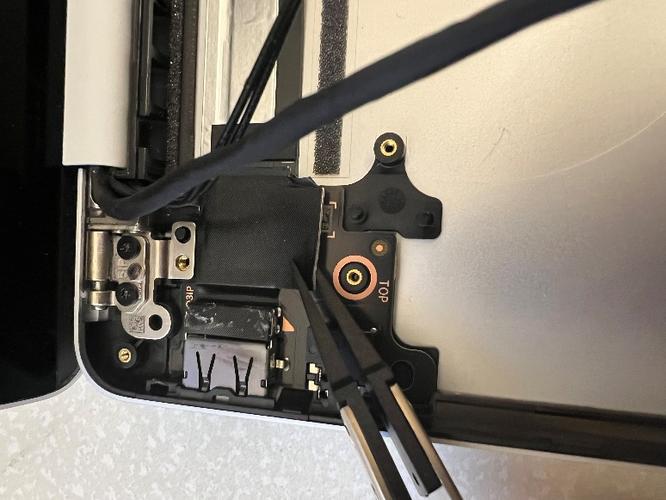

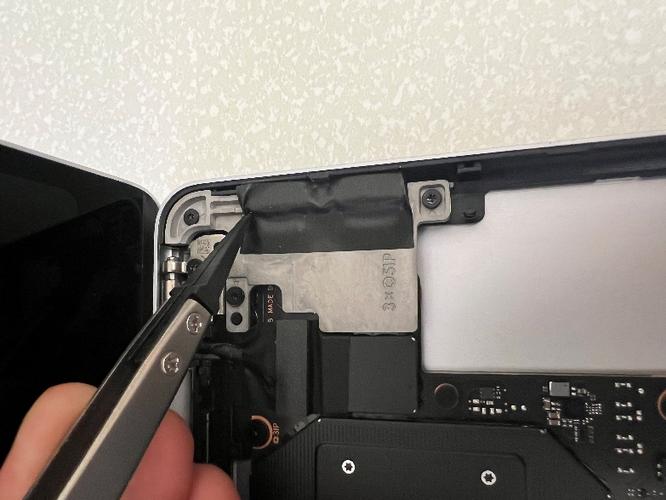

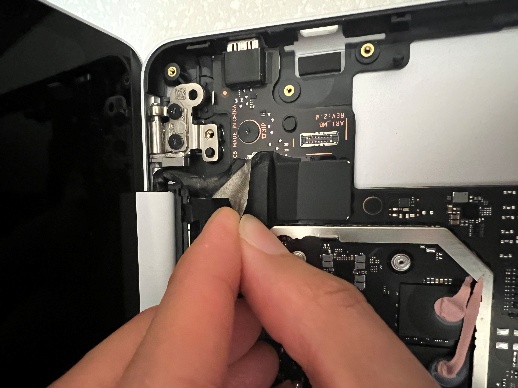

使用塑料 ESD 安全钳子时，请小心地移除 USB-C 连接器顶部的传导胶带。
使用异丙醇 (70% IPA) 和清洁棉签清洁支架上剩余的任何胶粘剂。

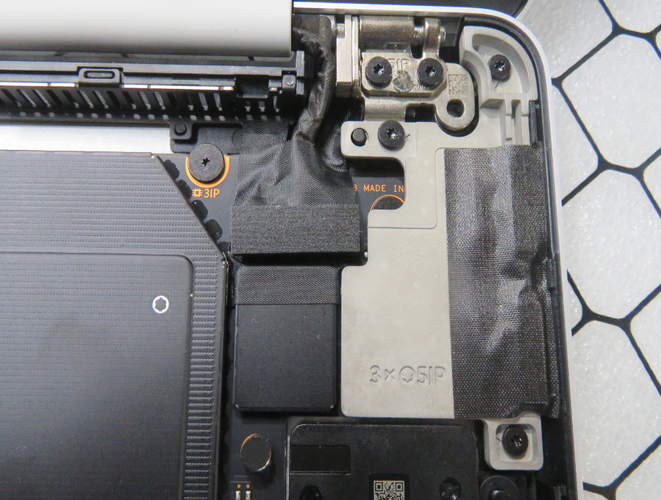

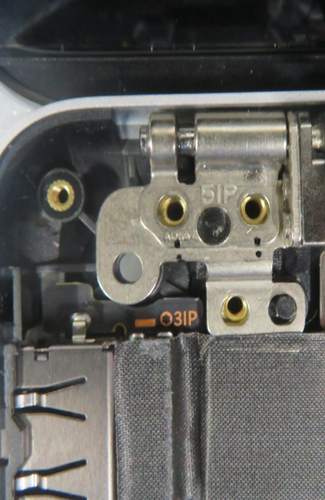

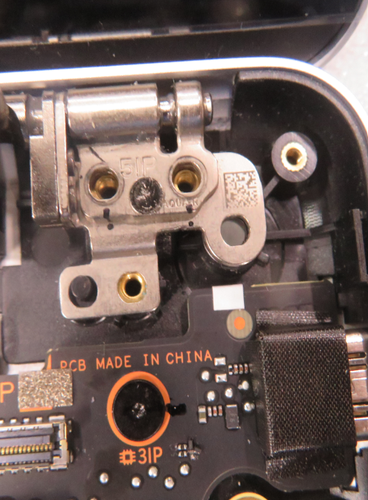

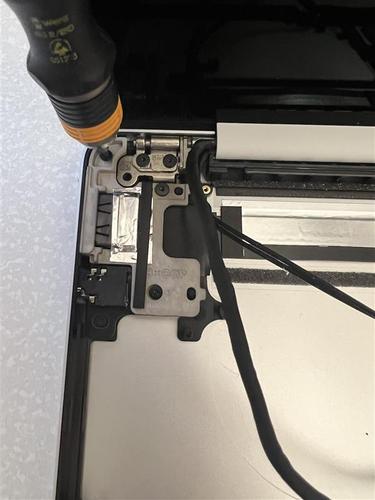

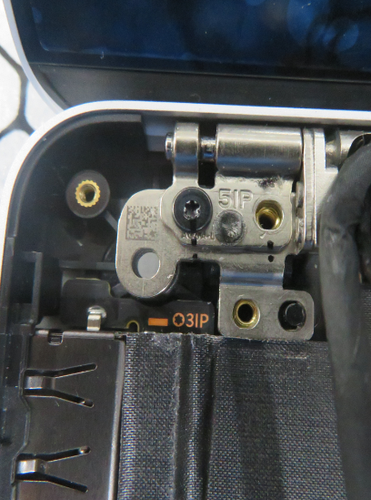

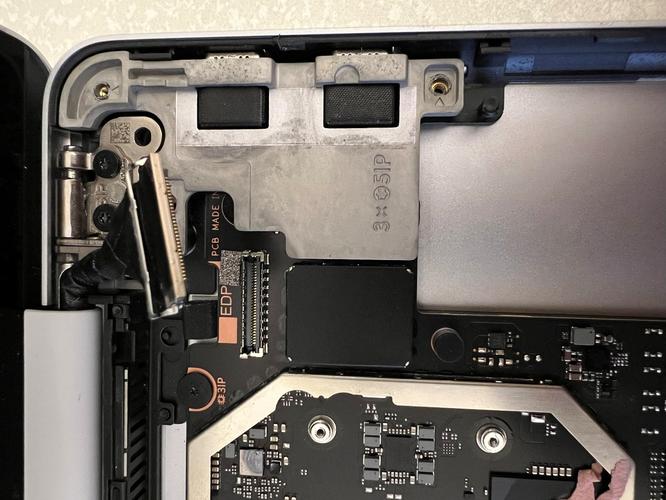

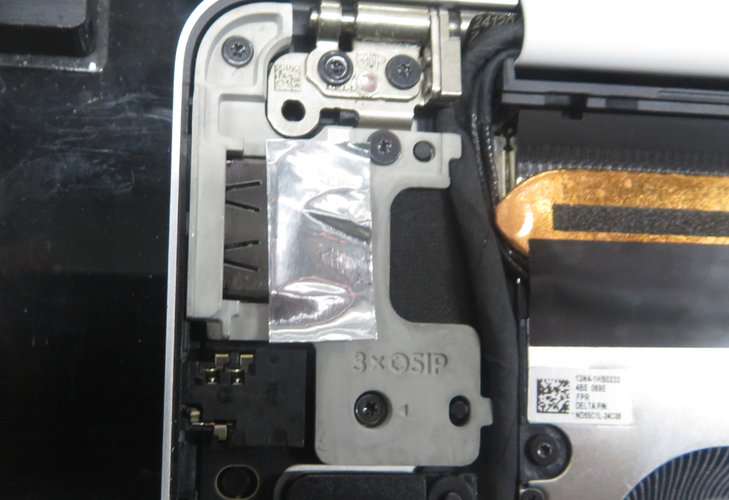

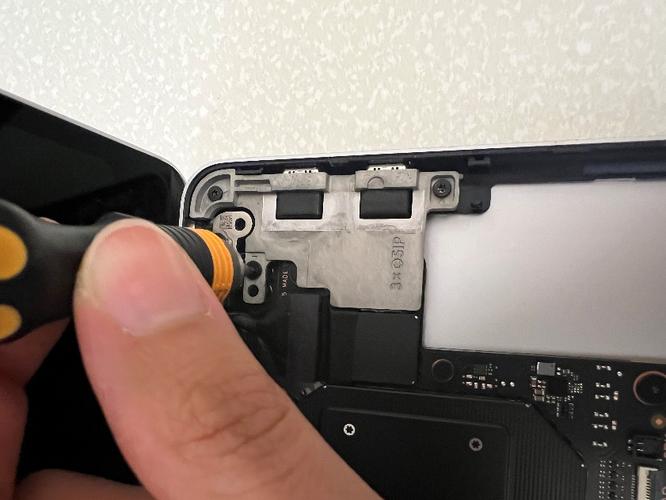

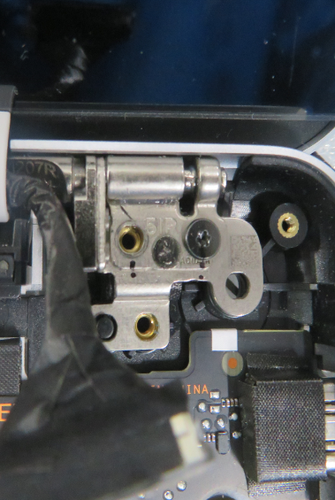

使用 5IP Torx Plus 螺丝刀，取下三个 5IP 螺丝固定 USB-C 支架并取下支架。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

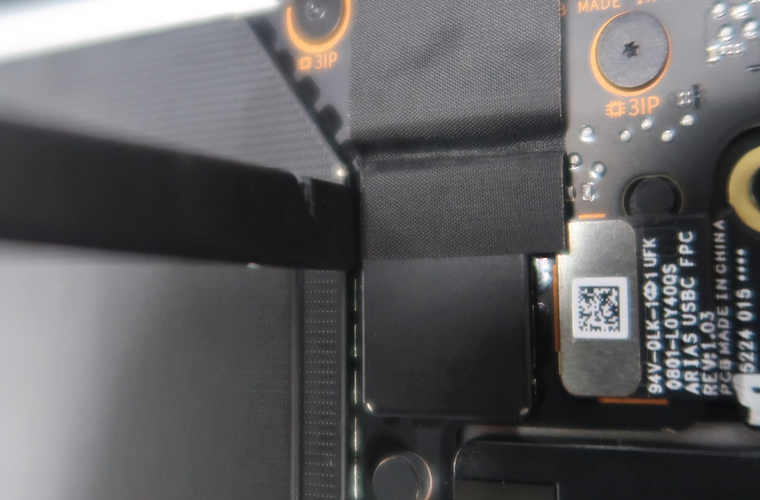

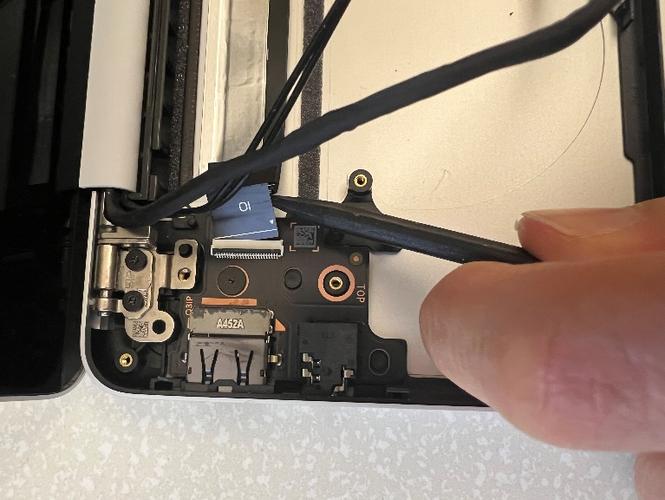

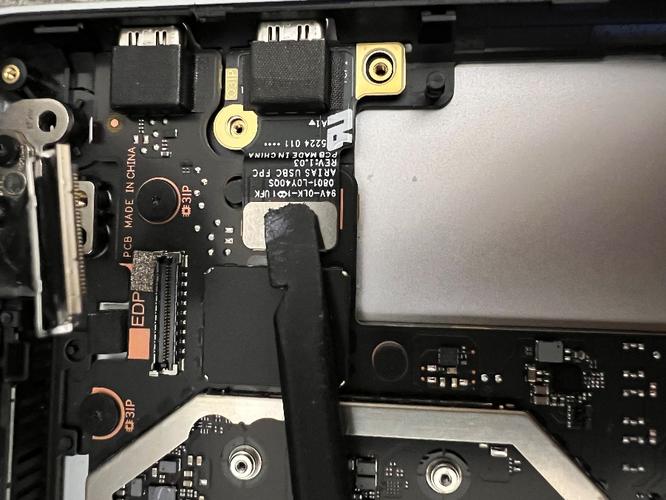

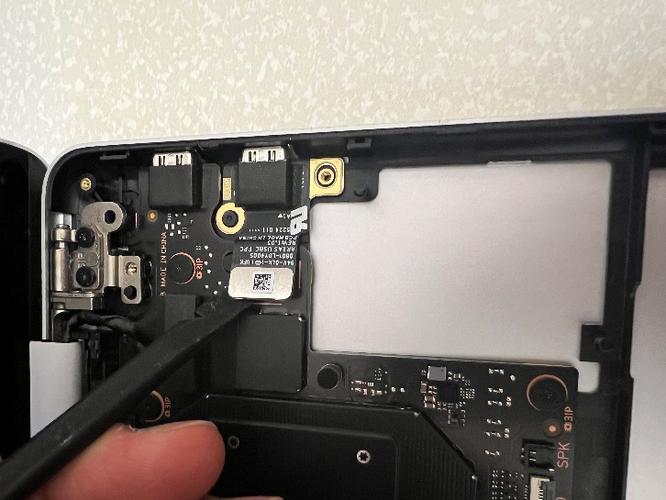

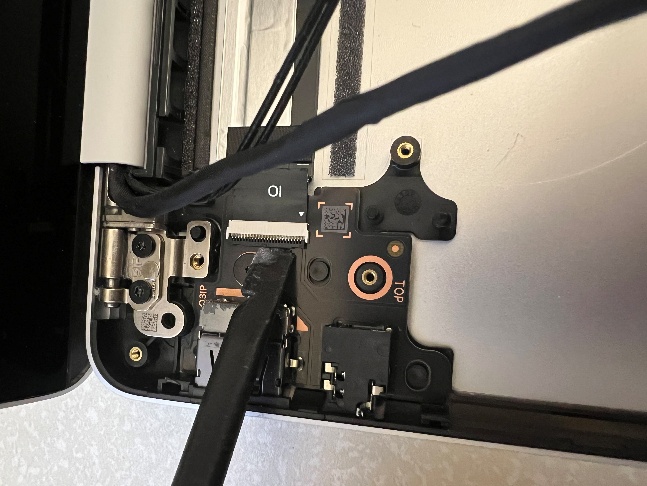

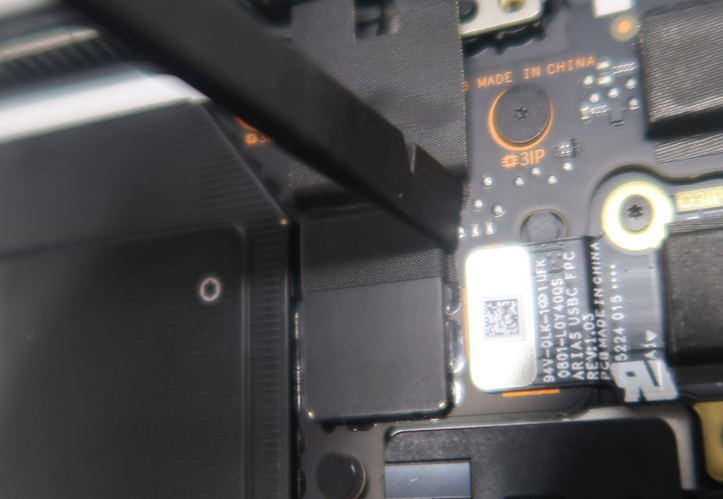

使用塑料 ESD 安全 prybar，断开 USB-C FPC 与印刷电路板的连接。

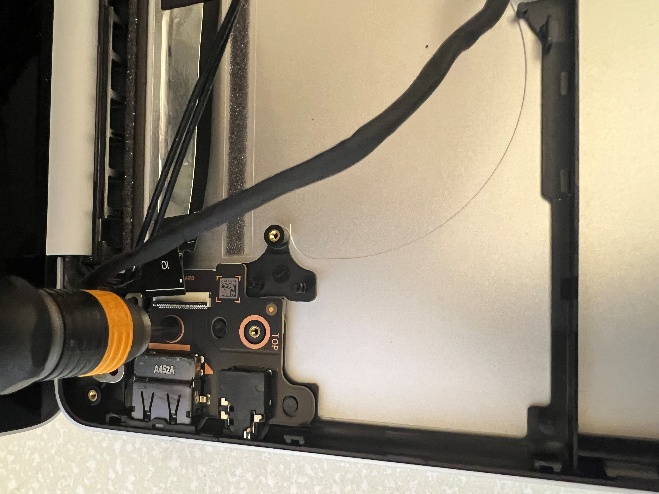

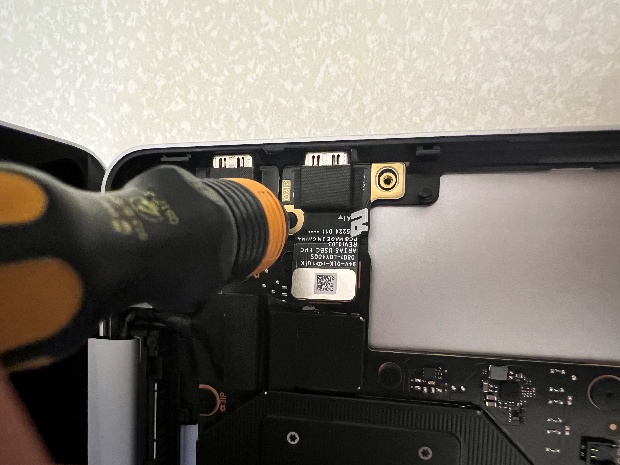

使用 3IP Torx Plus 螺丝刀，取下一个 3IP 螺丝并取下 USB-C 子板。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
过程 - 安装 (USB-C)

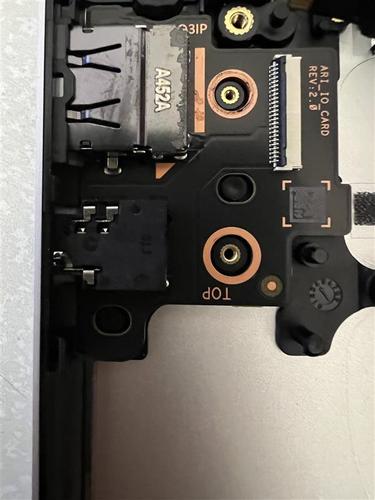

将 USB-C 子板轻轻安装到 D 桶的侧孔中，并对齐螺丝孔。
使用塑料喷头将 USB-C FPC 连接到印刷电路板上的连接器。 确保 FPC 平整且 USB-C 子装配体未向上倾斜。
使用 3IP Torx Plus 螺丝刀收紧一颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

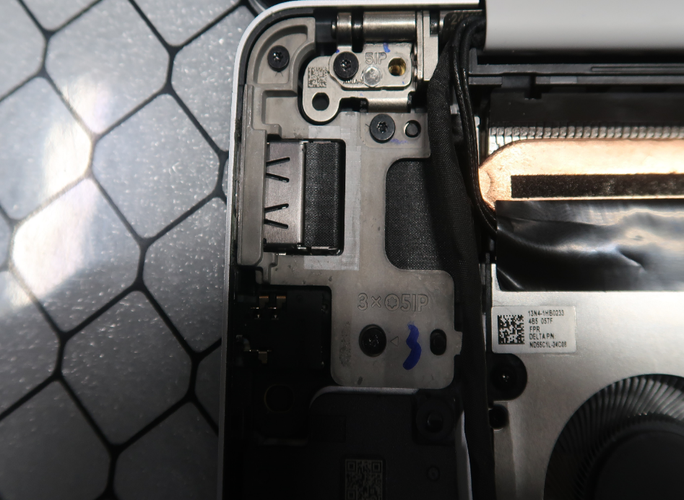

组装可重复使用的 USB-C 支架，并确保支架上的孔与铰链和 D Bucket 上的螺丝孔对齐。 请务必将任何电缆路由走开。
使用 5IP Torx Plus 螺丝刀收紧三颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

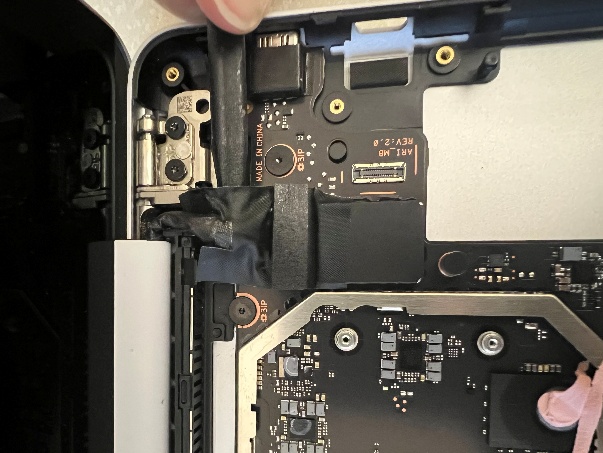

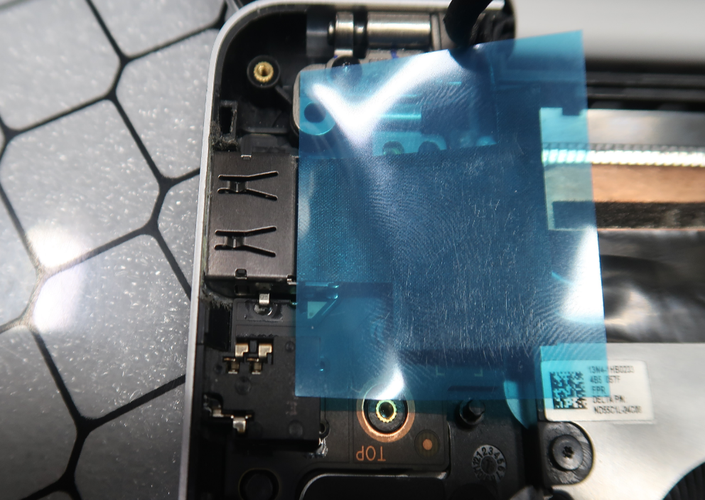

使用塑料钳子将 USB-C 磁带排在一起，并将 USB-C 磁带安装到 D 存储桶的边缘。 请务必不要盖上任何螺丝。
将磁带紧压 30 秒钟。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
风扇更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
风扇子装配
风扇/热模块磁带
适用于风扇) 的 4 个 3IP 螺丝 (
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 (风扇)
遵循“过程 - 删除 (SSD) ”

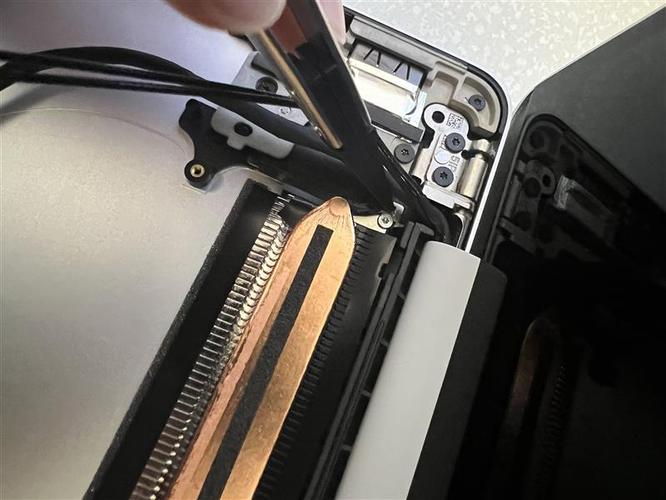

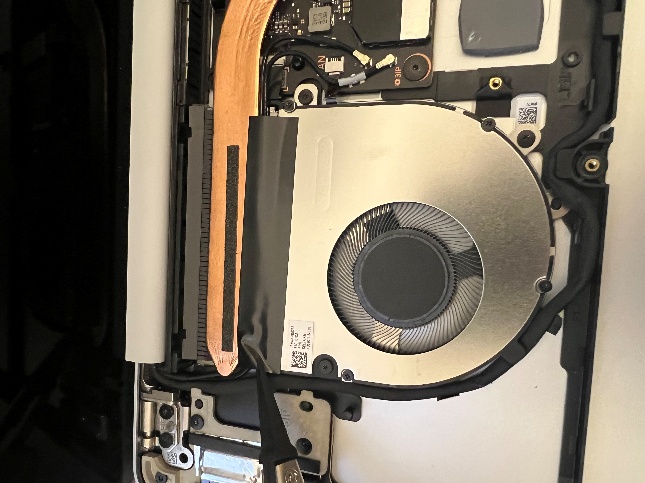

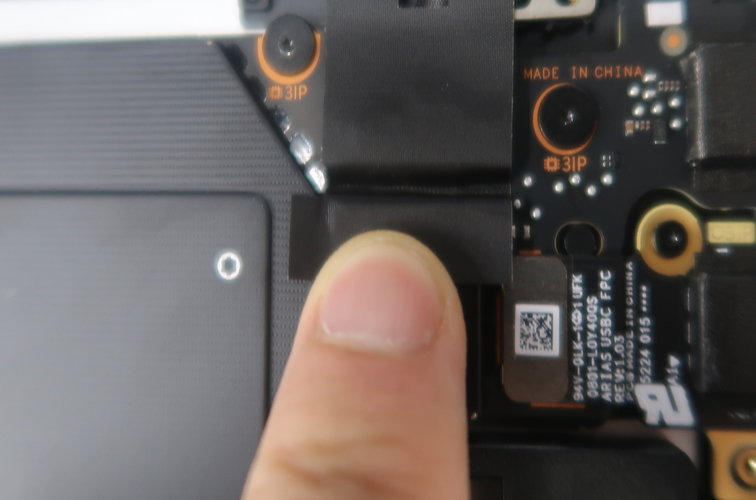

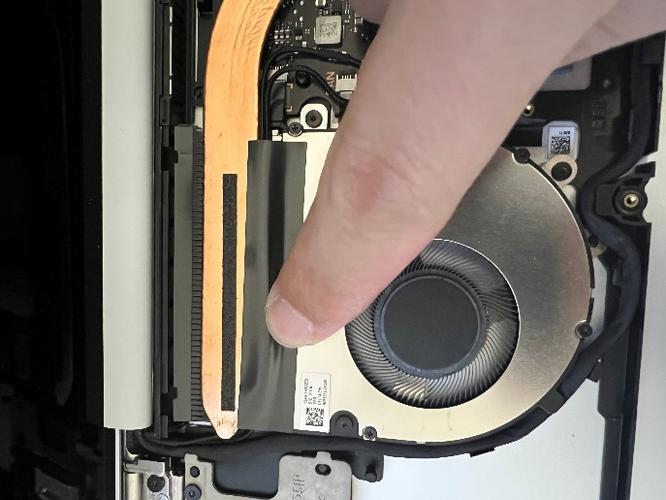

使用塑料ESD安全钳子和手指，取下风扇顶部的胶带。

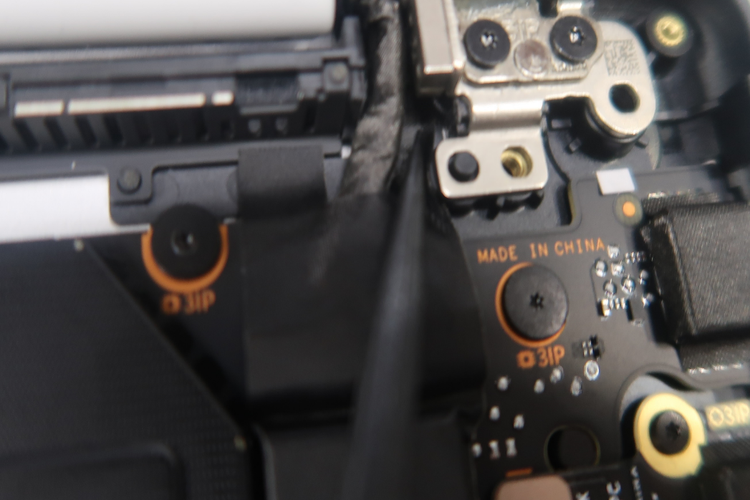

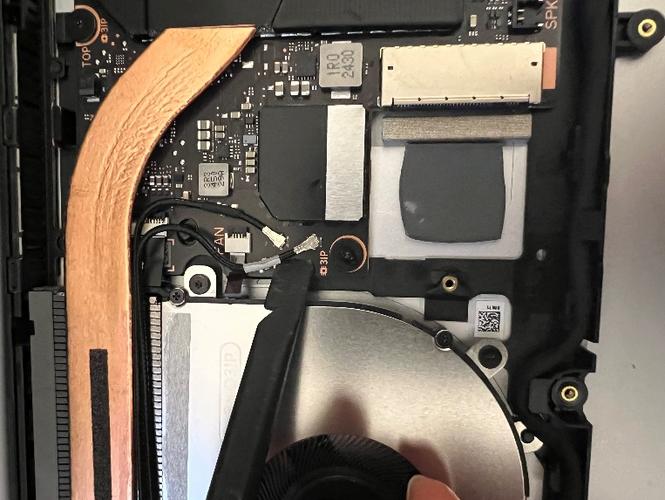

使用塑料 ESD 安全 prybar 断开两根天线电缆与印刷电路板的连接。

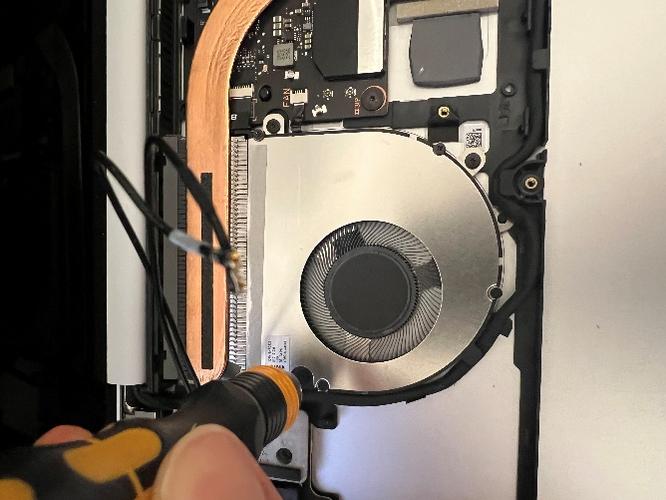

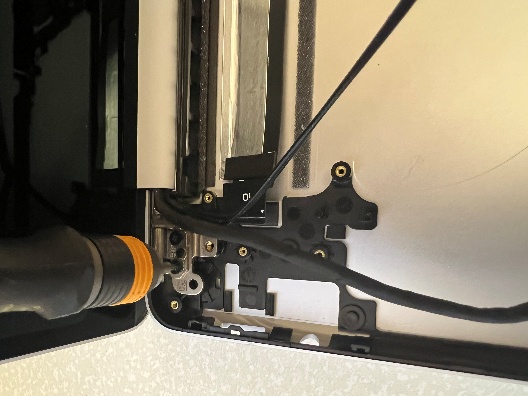

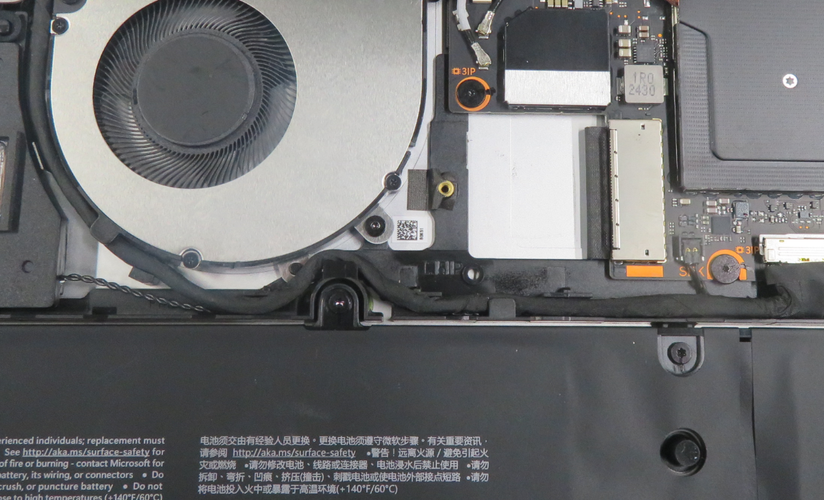

使用 3IP Torx Plus 螺丝刀，将三个 3IP 螺丝固定到 D 桶。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

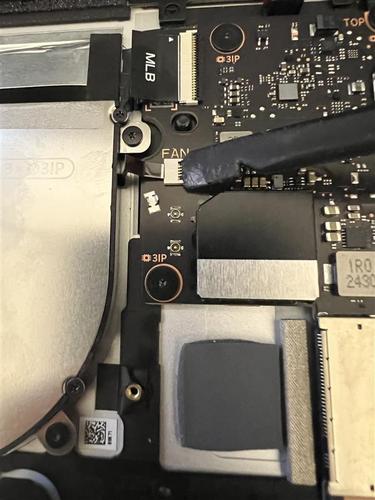

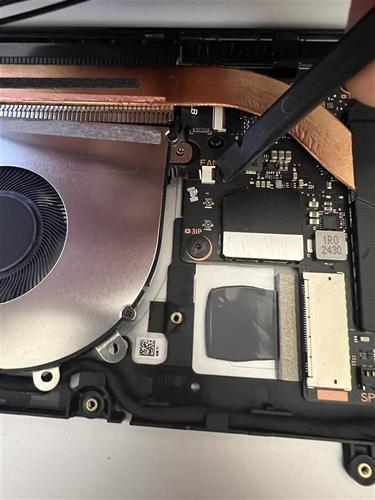

使用塑料 ESD 安全 prybar，将风扇 FPC 固定到印刷机的扣扣分离，并断开 FPC 的连接。

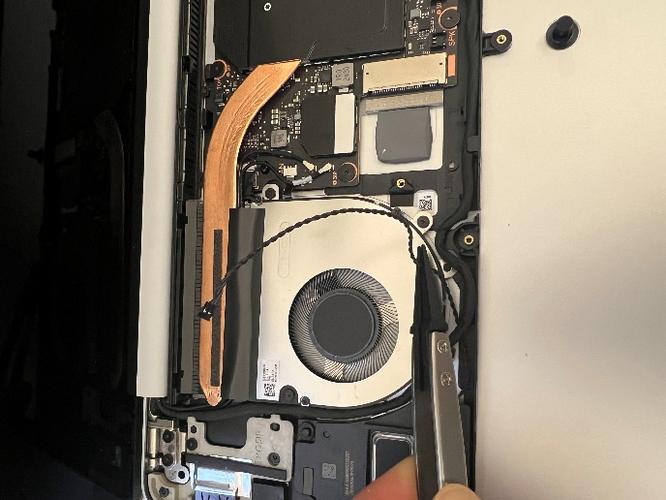

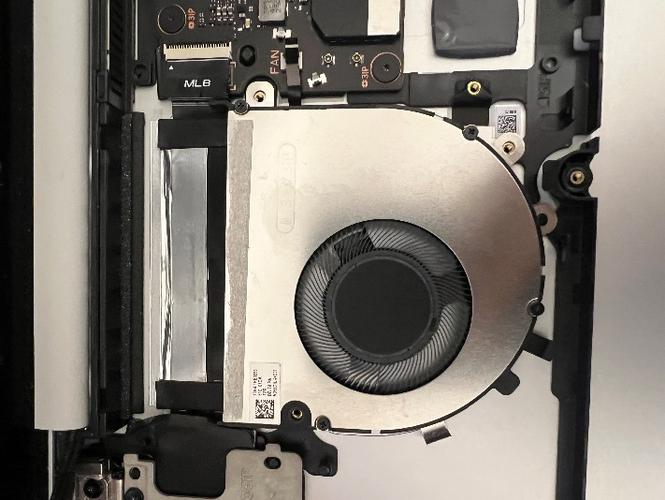

用手取下风扇，并注意布线电缆。

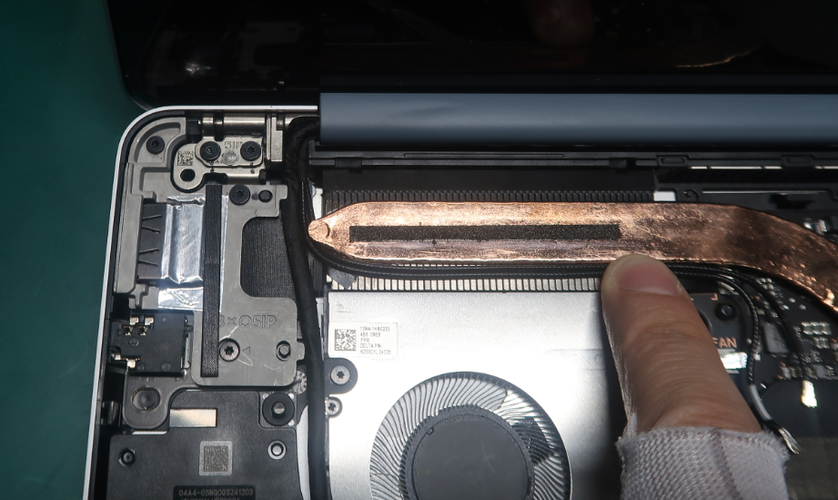

使用异丙醇 (70% IPA) 和清洁棉签来清洁热模块上胶带上残留的任何胶粘剂。
过程 - 安装 (风扇)
轻轻地将风扇安装到 D 桶中，并确保 D 桶上的引脚与风扇上的孔对齐。 请务必将任何电缆路由走开。
使用 3IP Torx Plus 螺丝刀收紧三颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料钳将风扇 FPC 连接到印刷电路板连接器。
使用塑料喷头关闭印刷机连接器上的风扇 FPC 扣。

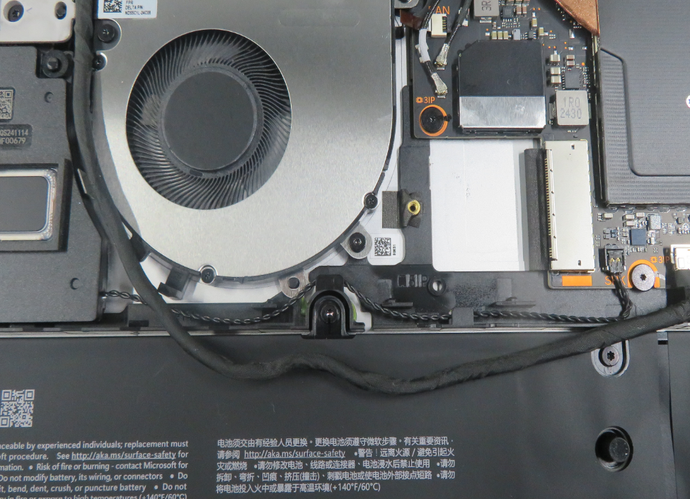

路由两根天线电缆，但请确保 AB 键盘盖显示电缆位于两根天线电缆的左侧，而不是在两根天线电缆的顶部。

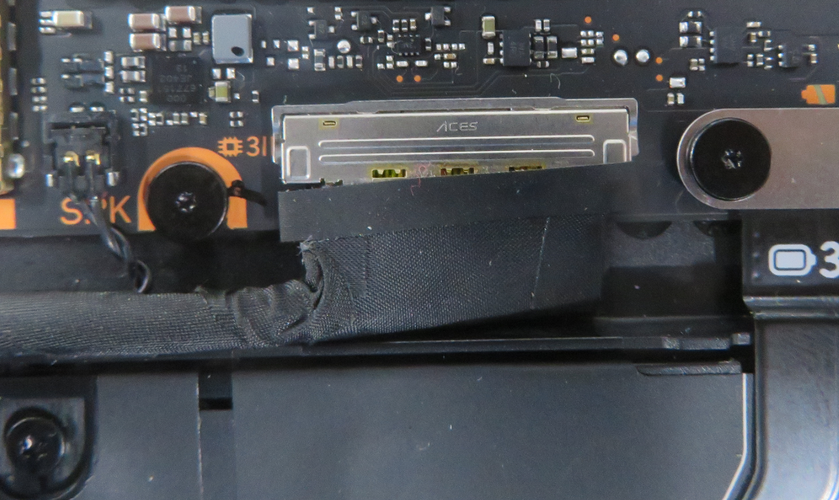

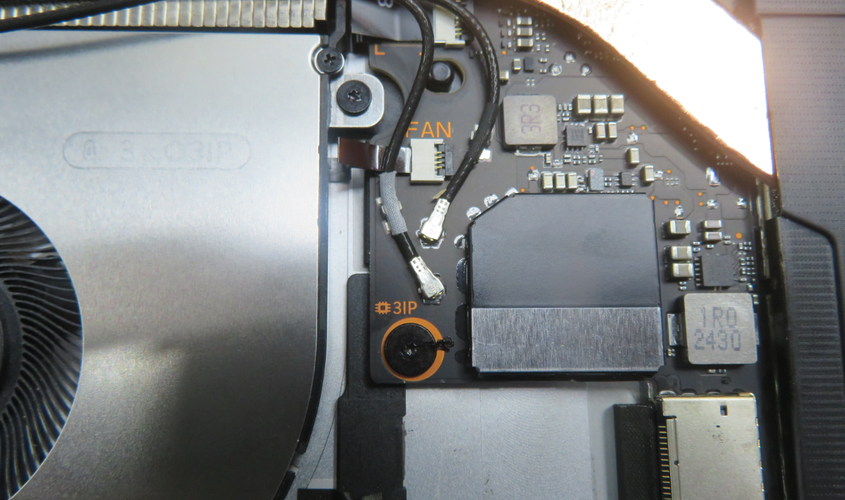

将 AB 键盘盖显示器中的两根天线电缆重新连接到印刷电路板上的连接器。 请务必使用塑料喷洒器和塑料钳子，以确保它们完全位于印刷电路板的脊上，并连接到印刷电路板上的插座。

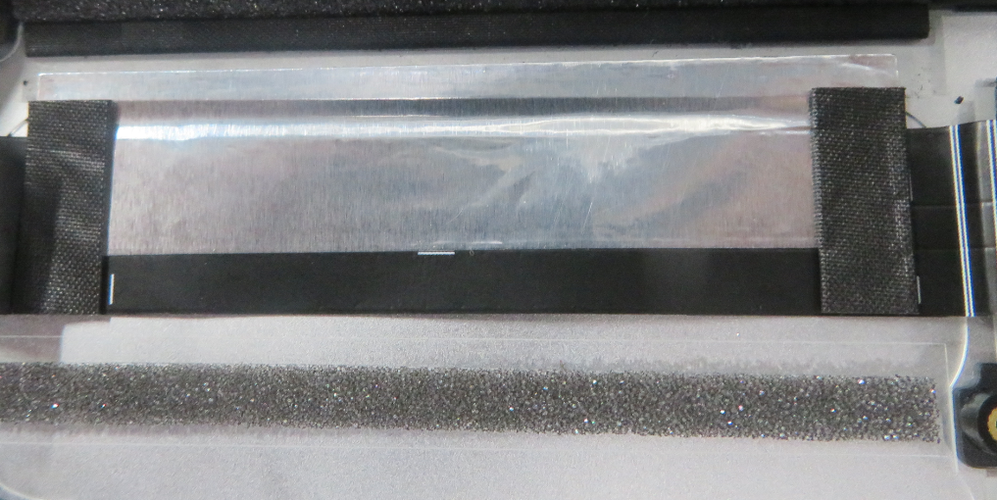

安装磁带以固定天线电缆路由，并确保牢牢地按下 30 秒。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
热模块更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
热模块子组件
热模块防护板
6 适用于热模块) 的 3IP 螺丝 (
风扇/热模块磁带
适用于风扇) 的 4 个 3IP 螺丝 (
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 移除 (热模块)
遵循“过程 - 删除 (风扇) ”
使用塑料ESD安全 prybar，牢牢地从角落和整个外围的屏蔽盖上窥探，以将其移除。
使用塑料ESD安全钳子，稍微剥离覆盖其中一个热模块螺丝的胶带。

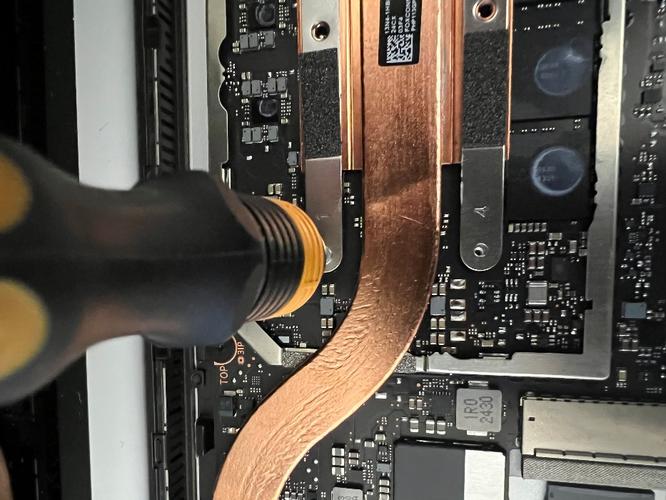

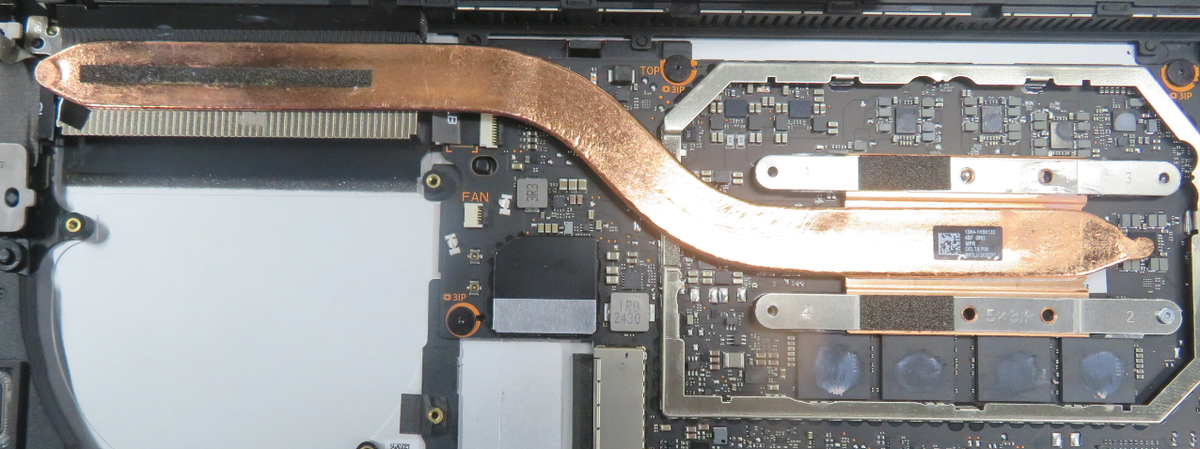

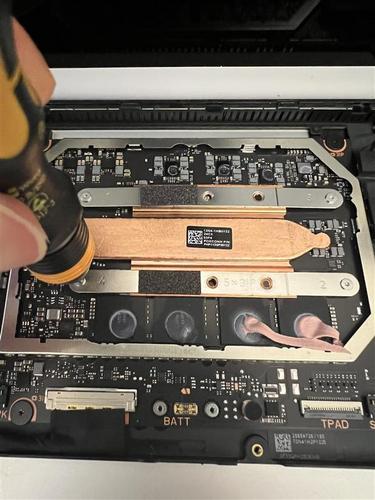

使用 3IP Torx Plus 螺丝刀将标记为反向顺序 (4、3、2、1) 的五颗螺丝取出。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

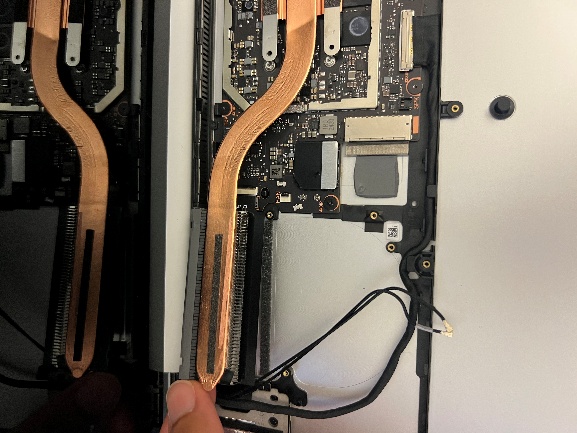

用手指，轻轻地慢慢地将热模块的左侧从PCBA移开，以将其移除。

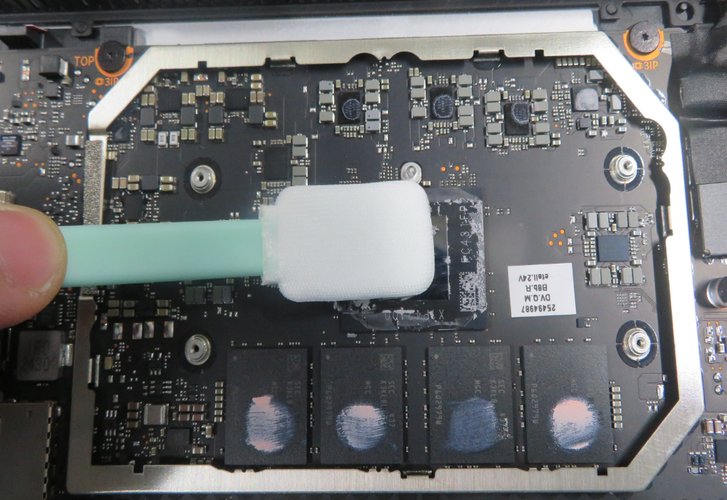

若要清洁多氯联苯胺上残留的任何胶粘剂，请使用含异丙醇的棉签 (70% IPA) 。
过程 - 安装 (热模块)
轻轻地将热模块安装到印刷品模块上，并确保热模块上的孔与 D 桶和印刷板上的引脚对齐。 请务必将任何电缆、连接器和胶带都移开。
使用 3IP Torx Plus 螺丝刀安装并轻轻地拧紧 5 颗新螺丝， (1、2、3、4) 。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
一旦所有五颗螺丝都紧贴并就座后，请再拧紧约1/8转 (~45 度) ，以避免剥离线。

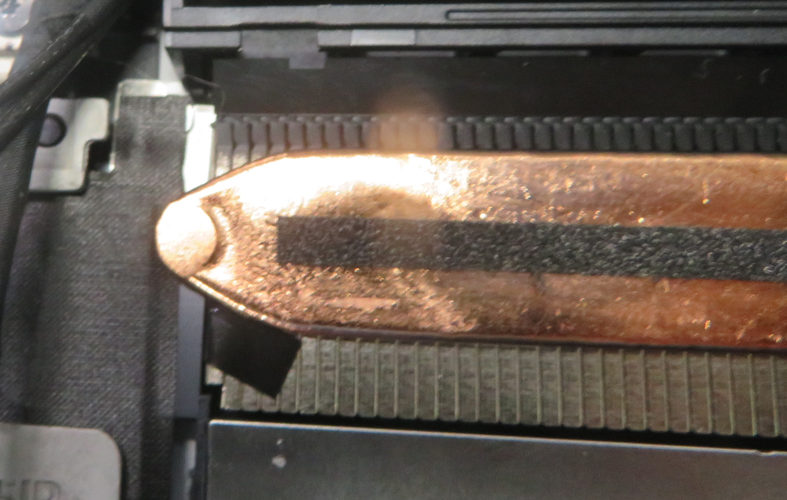

使用塑料喷头确保 USB-A 和音频插孔子组件上的磁带覆盖左上角的热模块螺丝。
轻轻地将屏蔽安装在热模块的顶部，并使用塑料喷洒器确保外部框架正确组装到PCBA。
遵循“过程 - 安装 (风扇) ”
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
USB-A 和音频插孔更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
USB-A 和音频插孔子装配
2 个 3IP 螺丝 (，适用于 USB-A 和音频插孔子板)
3 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架)
2 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架铰链)
1 个 USB-A 和音频插孔磁带
1 个 USB-A 和音频插孔铝箔
1 个 USB-A 和音频插孔垫片
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 (USB-A 和音频插孔)
遵循“过程 - 删除 (SSD) ”
使用 5IP Torx Plus 螺丝刀，取下按住 USB-A 和音频插孔支架的三颗螺丝，然后用手指将其取下。 必须用足够的力来克服压住它的胶粘剂。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料 ESD 安全钳子，拔下连接器顶部的胶带。 如果 AB 键盘盖显示器和热模块仍连接，请注意不要捏合任何电缆。

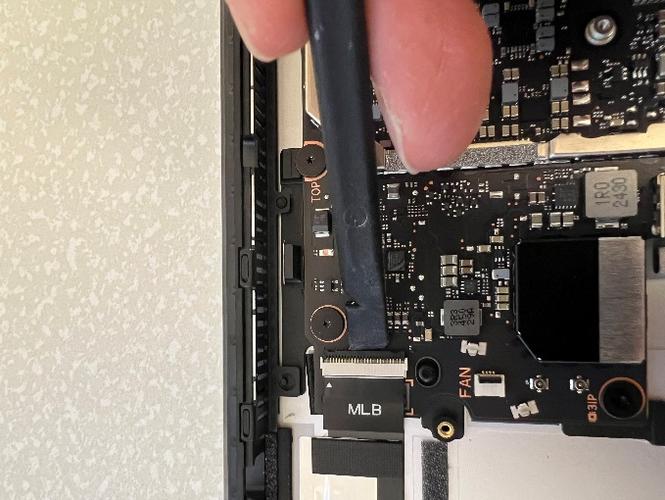

使用塑料 ESD 安全 Prybar，解除扣扣，按住 USB-A 和音频插孔 FPC。
使用塑料 ESD 安全 Prybar 和塑料 ESD 安全钳子，断开 USB-A 和音频插孔 FPC 的连接。
使用 3IP Torx Plus 螺丝刀，拔下一个 3IP 螺丝固定 USB-A 和音频插孔板。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
用手指和塑料ESD安全棱镜，在 USB-A 和音频插孔板上摆动并抬起，以将其移除。
使用塑料 ESD 安全棱镜，取下 USB-A 和音频插孔支架上的铝箔和垫片。
使用异丙醇 (70% IPA) 和清洁棉签清洁支架上剩余的任何胶粘剂。
过程 - 安装 (USB-A 和音频插孔)
轻轻地将 USB-A 和音频插孔子板放入 D 桶中，确保板是平的，并且孔与定位引脚完全对齐。
使用 3IP Torx Plus 螺丝刀收紧一颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料钳子将 USB-A 和音频插孔吸收器排成一排，并将 USB-A 和音频插孔吸收器安装到 USB 连接器的边缘。
使用塑料喷洒器将吸收器向下按 30 秒。
组装可重复使用的 USB-A 和音频插孔支架，并确保支架上的孔与子板上的螺丝孔对齐。 请务必将任何电缆路由走开。
使用 5IP Torx Plus 螺丝刀收紧三颗螺丝。 在螺丝紧贴并就座后，只需再拧紧螺丝约1/8转 (~45 度) ，以免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料钳子将 USB-A 和音频插孔箔排成一排，并安装到 USB 连接器的边缘。 请务必不要盖上任何螺丝。
使用塑料钳子排列，并将 USB-A 和音频插孔垫片安装到支架边缘。 请务必不要盖上任何螺丝。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
AB 键盘盖 (显示器) 更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 0.25mm 厚感器仪表
- 0.3mm 厚感器仪表
- 0.05mm 厚感器仪表
- 新的塑料吉他选择
主要组件
1 个 AB 键盘盖 (显示) 子装配
1 顶部显示连接器磁带
1 个顶部显示连接器泡沫
5 个 5IP 螺丝 (，适用于 AB 盖铰链)
3 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架)
2 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架铰链)
1 个 USB-A 和音频插孔铝箔
1 个 USB-A 和音频插孔垫片
适用于 USB-C 子板) 的 2 个 5IP 螺丝 (
用于 USB-C 支架) 的 3 个 5IP 螺丝 (
1 个 USB-C 磁带
1 个风扇/热模块磁带
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 (AB 键盘盖)
下载最新的 SDT (surface 诊断工具) 版本，并按照安装前触摸显示器修复 (设置) 工作流进行作。
遵循“过程 - 删除 (SSD) ”
使用 5IP Torx Plus 螺丝刀，取下按住 USB-A 和音频插孔支架的三颗螺丝，然后用手指将其取下。 必须用足够的力来克服压住它的胶粘剂。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料 ESD 安全钳子时，请小心地移除 USB-C 连接器顶部的传导胶带。
使用异丙醇 (70% IPA) 和清洁棉签清洁支架上剩余的任何胶粘剂。
使用 5IP Torx Plus 螺丝刀，取下三个 5IP 螺丝固定 USB-C 支架并取下支架。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料ESD安全钳子和手指，取下风扇顶部的胶带。
使用异丙醇 (70% IPA) 和清洁棉签清洁风扇上剩余的任何胶粘剂。
使用塑料 ESD 安全 prybar 断开两根天线电缆与印刷电路板的连接。
使用塑料 ESD 安全 Prybar，将底部显示器接头扣开，然后用手指轻轻断开电缆。
使用塑料ESD安全 prybar，轻轻向上抬起顶部显示器电缆，并使用手指取下胶带。
使用异丙醇 (70% IPA) 和清洁棉签清洁从移除的胶带上剩余的任何胶粘剂。

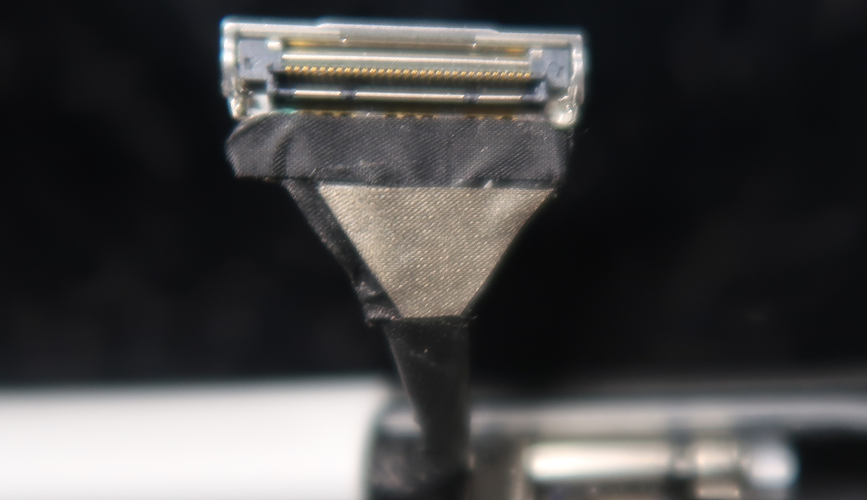

使用塑料 ESD 安全 Prybar，将顶部显示器接头扣开，然后用手指轻轻断开电缆。
将显示器盖调整到大约 90 度，并使用 5IP Torx Plus 螺丝刀来移除两个铰链上的四个 5IP 螺丝。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
用双手轻轻摆动，从 D 桶中取出 AB 键盘盖显示器。
过程 - 安装 (AB 键盘盖)
轻轻地将 AB 键盘盖与 D 桶对齐，并确保 D 桶上的引脚与铰链上的孔对齐。
使用 5IP Torx Plus 螺丝刀轻轻安装每个铰链一个螺丝。 请务必用一只手按住 AB 键盘盖显示器，以免设备倒塌。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
关闭 AB 键盘盖显示器，但请注意不要固定任何电线。 调整 AB 键盘盖显示器的位置，同时螺丝仍然未完全就位，以确保 AB 键盘盖显示步骤到 D 桶的两侧在 0.25mm 和 0.3mm 内 (感觉器仪表) 和 AB Cover 显示到 D 桶的间距在 0.05mm 和 0.25mm 内，然后再继续下一步。
打开 AB 键盘盖显示器 <90 度，确保设备不会倒塌。 使用 5IP Torx Plus 螺丝刀在每个铰链上安装剩余的螺丝。 收紧所有四个铰链螺丝，直到它们舒适和就位，然后只拧紧螺丝额外约1/4转 (~90 度) ，以避免剥离线。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
遵循“过程 - 安装 (USB-A 和音频插孔) ”步骤 1-8
路由两根天线电缆，但请确保 AB 键盘盖显示电缆位于两根天线电缆的左侧，而不是在两根天线电缆的顶部。
将 AB 键盘盖显示器中的两根天线电缆重新连接到印刷电路板上的连接器。 请务必使用塑料喷头，以确保它们完全就位并连接。
安装磁带以固定天线电缆路由，并确保牢牢地按下 30 秒。
将顶部 AB 键盘盖显示器电缆轻轻安装到印刷电路板上的连接器上，并使用塑料喷头确保扣已关闭。
使用塑料钳将显示接头胶带与热模块屏蔽的边缘对齐，D 桶上的塑料铰链。

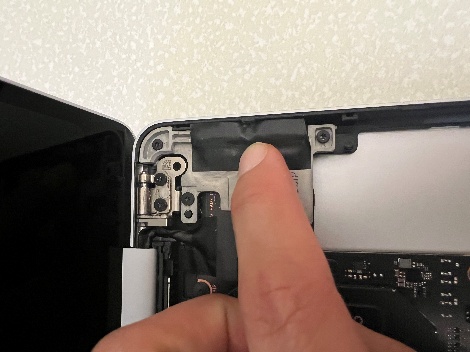

使用塑料喷头将显示器连接器胶带牢固固定到间隙和折痕中。
在下图所示的位置，将显示接头胶带紧紧压 30 秒钟。
使用塑料喷头将显示器连接器胶带牢固固定到间隙，并用热模块屏蔽折痕。
使用塑料喷洒器将显示连接器胶带牢固固定到间隙，并用印刷机上的 USB-C 连接器将折痕固定在一起。
在下图所示的位置，将显示接头胶带紧紧压 30 秒钟。
使用塑料喷洒器将显示器连接器胶带牢固固定到间隙，并使用 AB 键盘盖显示铰链折痕。
遵循“过程 - 安装 (USB-C) ”步骤 4-7
使用塑料钳子安装与 USB-C 支架对齐的显示连接器泡沫，如下图所示。
轻轻地将左侧显示电缆通过 D 桶上的脊，并将其与印刷电路板上的底部插座连接。 请确保路由正确，如下图所示。
使用塑料喷头确保显示连接器上的扣扣已关闭。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
下载最新的 SDT (surface 诊断工具) 版本，并按照安装后触摸屏修复 (验证) 和触摸屏 (校准) 工作流进行作。
印刷品更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 3IP Torx Plus 螺丝刀
- 新的塑料吉他选择
主要组件
1 个印刷电路板子装配
适用于) 的 8 个 3IP 螺丝 (
用于电池) 的 3 个 3IP 螺丝 (
1 顶部显示连接器磁带
1 个顶部显示电缆胶带
1 个顶部显示连接器泡沫
5 个 5IP 螺丝 (，适用于 AB 盖铰链)
3 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架)
2 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架铰链)
1 个 USB-A 和音频插孔铝箔
1 个 USB-A 和音频插孔垫片
适用于 USB-C 子板) 的 2 个 5IP 螺丝 (
用于 USB-C 支架) 的 3 个 5IP 螺丝 (
1 个 USB-C 磁带
1 个风扇/热模块磁带
5 个 5IP 螺丝 (，适用于 C 盖)
适用于 D 桶) 的 1 个底部热垫 (
用于 SSD) 的 2 个 5IP 螺丝 (
适用于 C 键盘盖) 的 1 个顶部热垫 (
1 个用于 SSD) 的磁带 (
过程 - 删除 ()
遵循“过程 - 移除 (热模块) ”
使用异丙醇 (70% IPA) 和清洁棉签和塑料 ESD 安全 Prybar 清洁热模块上剩余的任何胶粘剂。
使用 3IP Torx Plus 螺丝刀移除固定电池接头的两颗螺丝。 在电池附近时要小心。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，请跟踪并统计移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料 ESD 安全 Prybar，轻轻地断开电池接头与印刷电路板的连接。
使用塑料 ESD 安全钳子时，请小心地移除 USB-C 连接器顶部的传导胶带。
使用异丙醇 (70% IPA) 和清洁棉签清洁支架上剩余的任何胶粘剂。
使用 5IP Torx Plus 螺丝刀，取下三个 5IP 螺丝固定 USB-C 支架并取下支架。
重要提示
为了避免任何螺丝剥离的机会，请务必用螺丝刀牢牢按下。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用塑料 ESD 安全 prybar，断开 USB-C FPC 与印刷电路板的连接。
使用手指和塑料 ESD 安全钳子，轻轻地断开右扬声器接头与印刷电路板的连接，并取下右侧扬声器。
使用手指和塑料 ESD 安全钳子，轻轻断开左扬声器连接器与印刷电路板的连接。
使用塑料 ESD 安全 Prybar，将底部显示器接头扣开，然后用手指轻轻断开电缆。
使用塑料 ESD 安全 prybar，轻轻抬起顶部显示电缆
使用塑料 ESD 安全 Prybar，将顶部显示器接头扣开，然后用手指轻轻断开电缆。
使用异丙醇 (70% IPA) 和清洁棉签和塑料 ESD 安全 prybar 来清洁剩余在顶部显示器电缆上的任何胶粘剂。
使用塑料 ESD 安全 Prybar，将 USB-A 和音频插孔扣断开到印刷电路板上的连接，并断开 FPC。

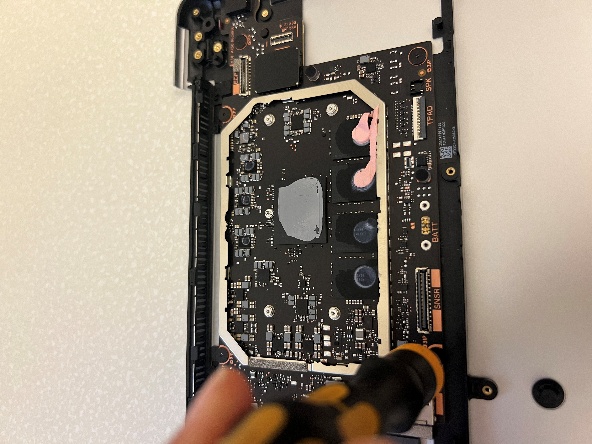

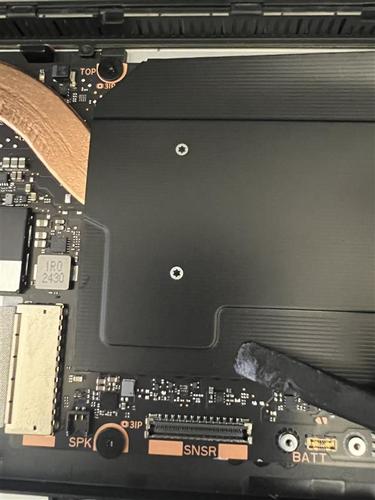

使用 3IP Torx Plus 螺丝刀，将 D 桶固定在 D 桶上的 7 个 3IP 螺丝固定在 3IP 上。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，统计并跟踪移除的螺丝数量，以确保该区域中没有额外的螺丝。

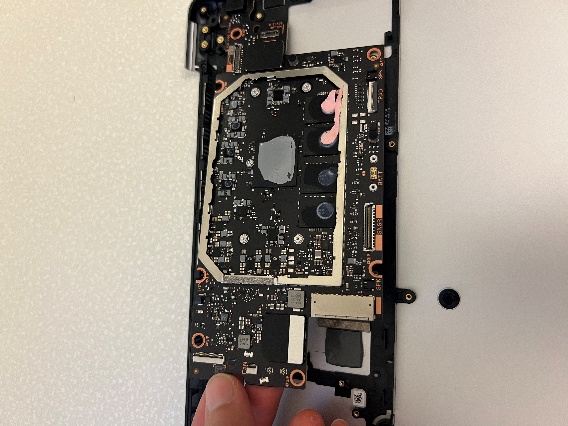

用手指从左侧轻轻抬起多氯联苯甲，将其从 D 桶中取出。
过程 - 安装 ()
轻轻地将印刷板板放入 D Bucket，小心不要将其划伤到重复使用的连接器上。
使用 3IP Torx Plus 螺丝刀轻轻收紧七颗螺丝。 请务必用螺丝刀牢牢按下，以避免任何螺丝脱落的机会。 此外，请跟踪并统计移除的螺丝数量，以确保该区域中没有额外的螺丝。
使用感测器仪表或卡尺确保 SSD 插座与 D 桶上的地面泡沫之间的间隙在 0.6mm 到 1.1mm 之间。 如果不是，请松开七颗螺丝，使多氯联苯甲向所需的方向移动，以确保间隙在这些限制内，然后再继续下一步。
紧紧螺丝，直到它们紧贴和就座，然后只拧紧螺丝额外约1/8转 (~45 度) ，以避免剥离线。
遵循“过程 - 安装 (热模块) ”
遵循“过程 - 安装 (AB 键盘盖) ”
遵循“过程 - 安装 (USB-C) ”
将所有原始 FPC 和连接器重新连接到 PCA。 但是，如果有任何明显的损坏，则需要更换。
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
下载最新的 SDT (surface 诊断工具) 版本，并按照安装后触摸显示器维修 (验证) 和触摸屏 (校准) 、电池修复 (验证) 以及触摸板修复 (验证) 工作流进行作。
D 存储桶更换
初步要求
重要提示
请务必遵循每个流程部分的所有特殊 (粗体) 注意事项。
重要提示
此替换部件不包括设备的原始序列号。 对于将来Microsoft支持，请将原始序列号写在Microsoft提供的标签上，并将其附加到设备外部或直接连接到裸露部件上。 部件包装中包含的标签具有为原始序列号和部件的产品标识符指定的空间。
必需工具
- 软 ESD-Safe 垫或台式
- 防静态腕带 (1 MOhm 阻力)
- 5IP Torx Plus 螺丝刀
- 塑料 ESD 安全钳子
- 异丙醇 (70% IPA) 和清洁棉签
- 塑料 ESD 安全喷洒器
- 0.25mm 厚感器仪表
- 0.3mm 厚感器仪表
- 0.05mm 厚感器仪表
- 新的塑料吉他选择
主要组件
- 1 D 存储桶子装配
- 1 个 USB-A 和音频插孔 FPC 铝箔
- 1 个 USB-A 和音频插孔 FPC 泡沫
- 1 顶部显示连接器磁带
- 1 个顶部显示连接器泡沫
- 1 个顶部显示电缆胶带
- 适用于) 的 8 个 3IP 螺丝 (
- 用于电池) 的 3 个 3IP 螺丝 (
- 5 个 5IP 螺丝 (，适用于 AB 盖铰链)
- 3 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架)
- 2 个 5IP 螺丝 (，用于 USB-A 和音频插孔支架铰链)
- 2 个 3IP 螺丝 (，适用于 USB-A 和音频插孔子板)
- 1 个 USB-A 和音频插孔磁带
- 1 个 USB-A 和音频插孔铝箔
- 1 个 USB-A 和音频插孔垫片
- 适用于 USB-C 子板) 的 2 个 3IP 螺丝 (
- 用于 USB-C 支架) 的 3 个 5IP 螺丝 (
- 2 个 5IP 螺丝 (，用于 USB-C 支架到铰链)
- 1 个热模块屏蔽
- 1 个 CPU/热模块板
- 6 适用于热模块) 的 3IP 螺丝 (
- 适用于风扇) 的 4 个 3IP 螺丝 (
- 1 个 USB-C 磁带
- 1 个风扇/热模块磁带
- 5 个 5IP 螺丝 (，适用于 C 盖)
- 用于 SSD) 的 2 个 5IP 螺丝 (
- 适用于 C 键盘盖) 的 1 个顶部热垫 (
- 1 个用于 SSD) 的磁带 (
过程 - 删除 (D Bucket)
遵循“过程 - 删除 () ”
用手指轻轻剥去 USB-A 和音频插孔 FPC，然后从 D 存储桶中取出。
轻轻剥离并去除 USB-A 和音频插孔 FPC 顶部的铝箔和泡沫。
使用异丙醇 (70% IPA) 和清洁棉签来清洁 USB-A 和音频插孔 FPC 上剩余的所有胶粘剂。
过程 - 安装 (D Bucket)
遵循“过程 - 安装 () ”步骤 1-4
遵循“过程 - 安装 (USB-A 和音频插孔) ”步骤 1 和 2

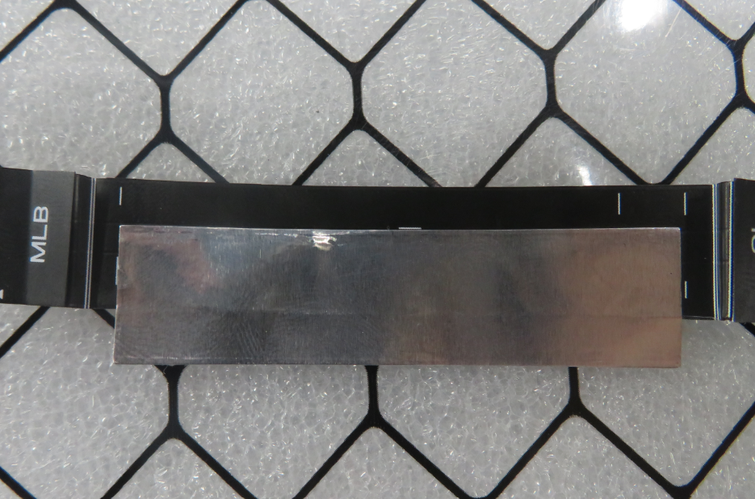

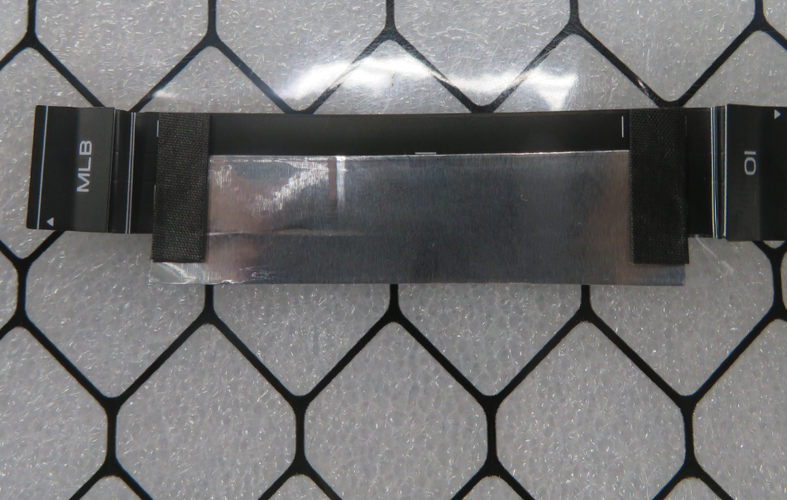

重用 USB-A 和音频插孔 FPC，对齐并应用新的铝箔和泡沫，如下图所示。

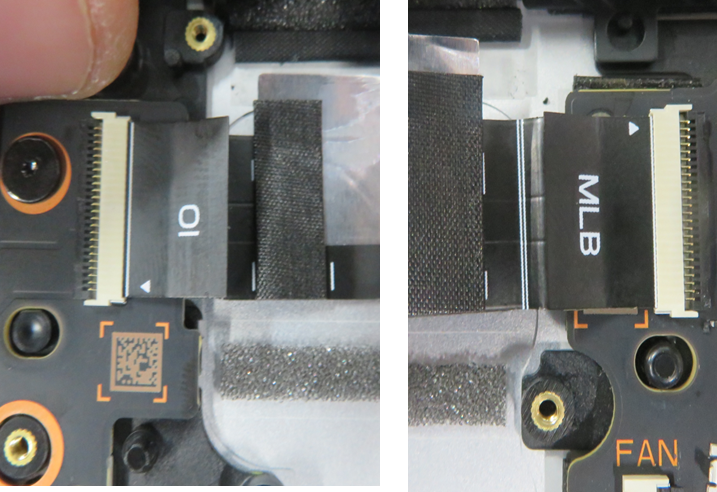

在按 USB-A 和音频插孔 FPC 子组装到 D 存储桶之前，请将 FPC 的两端连接到 USB-A 和音频插孔子板连接器和印刷电路板连接器。
使用塑料喷头按两个接头的扣扣关闭。
将 USB-A 和音频插孔 FPC 子装配安装到 D Bucket，并确保将铝箔向下按 30 秒。
使用塑料钳子移除 SSD 热垫上的衬垫。
按照“过程 - 安装 (USB-A 和音频插孔) ”中的剩余步骤进行作
按照“过程 - 安装 () ”中的剩余步骤进行作
遵循“过程 - 安装 (USB-C) ”
遵循“过程 - 安装 (AB 键盘盖) ”
遵循“过程 - 安装 (热模块) ”
遵循“过程 - 安装 (风扇) ”
遵循“过程 - 安装 (扬声器) ”
遵循“过程 - 安装 (电池) ”
遵循“过程 - 安装 (SSD) ”
遵循“过程 - 安装 (C 键盘盖) ”
遵循“过程 - 安装 (英尺) ”
