本主题提供有关如何将传感器测试板连接到 Sharks Cove 板的指导。
警告
Sharks Cove 硬件开发板不再受支持。 如需目前支持的开发板的列表，请参阅 SoCs and custom boards（SoC 和自定义板）。
在ADXL345加速计方案中，进行任何必要的修改后，最终将加速计测试板连接到 Sharks Cove，如下图所示。

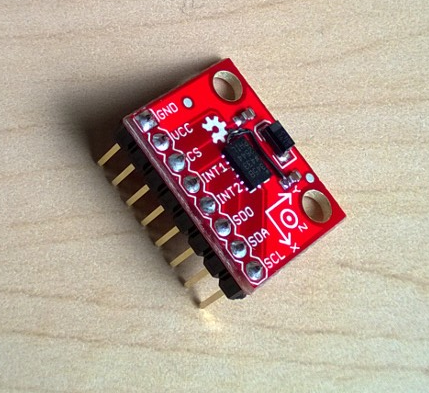

若要在传感器突破板与 Sharks Cove 之间实现稳定可靠的连接，可以从将 8 针单行男性标头焊接到突破板，如下图所示。

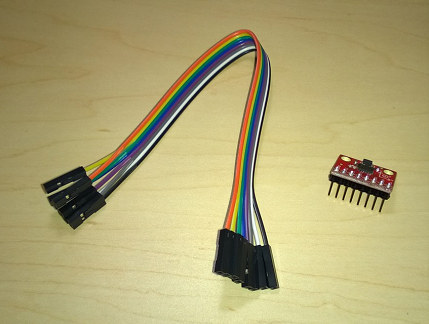

然后，根据前面的连接图，使用八根女性到女性跳线（如下所示）的丝带将传感器突破板连接到 Sharks Cove。
下面是ADXL345数据表和 Sharks Cove 技术规范修订版 1.0 中的信息如何帮助我们到达上图中显示的连接策略的一些示例：
连接到加速计板上的 VDD 和 CS 的 J1C1 PIN4。
- VDD 是数字接口的电压线。 我们决定在双电压配置中使用加速计，并降低能耗。 因此，在四个可用电压（J1C1 PIN1 - PIN4）中，我们针对两个最低电压。 这些是 J1C1 PIN3 上的 2.8V，J1C1 PIN4 上的 1.8V。 在双电压配置中， VDD 必须连接到低于 VS 的电压。 因此，我们已将 VDD 连接到 J1C1 PIN4，鲨鱼湾上的 1.8V 线路。
- CS 是加速计的通信模式选择引脚。 若要启用 I2C 通信模式，必须将 CS 高（在本例中）绑定到 VDD，该 VDD 由准备传感器测试板中的蓝线进行修改处理。 修改将 VDD 和 CS 从加速计板绑定到 J1C1 PIN4（1.8V 线路）。
J1C1 PIN12 连接到 加速计板上的 SDO 。
- SDO 行高时，加速计板的 7 位 I2C 地址0x1D，后跟 R/W 位。 当 SDO 线路较低（即连接到地面）时，加速计板的 I2C 地址0x53，后跟 R/W 位。 在Microsoft SPBAccelerometer 示例中，决定使用0x53的地址。 这就是为什么 SDO 线连接到鲨鱼湾的地面引脚 （J1C1 PIN12） 的原因。
上述项目符号中概述的连接决策基于ADXL345数据表的 “操作 理论”部分（第 6 页）和 “串行通信 ”部分（第 8 页）中的信息。
成功将传感器测试板连接到 Sharks Cove 后，请阅读下一主题，了解如何 编写和部署通用传感器驱动程序。
