准备传感器测试板

本主题介绍如何准备传感器测试板以连接到开发板。

请注意 ，本主题假定你使用的是从 IHV 购买的传感器测试板（有时称为传感器 突破 板），并且未专门开发传感器测试板用于开发板，例如 Sharks Cove。

警告

Sharks Cove 硬件开发板不再受支持。 如需目前支持的开发板的列表，请参阅 SoCs and custom boards（SoC 和自定义板）。

如果你从 IHV 购买了传感器测试板，但未专门开发用于开发板，则可能需要对测试板进行一些修改。 本主题显示必须阅读的信息类型，以了解是否需要对传感器测试板进行修改。 如果需要修改传感器测试板，请按照本主题中的指南准备测试板以连接到示例 Sharks Cove。

选择要为其生成通用传感器驱动程序的传感器后，必须获取传感器制造商的数据表，以及开发板的技术规格，如 Sharks Cove。

Sharks Cove 板具有各种标头，允许连接到外部设备。 标有 J1C1 传感器标头的 20 引脚男性标头允许将传感器连接到 Sharks Cove。 连接到 J1C1 的传感器，使用 I2C 简单外围总线（SPB）与 Sharks Cove 通信。

研究数据表和技术规范，了解如何将传感器测试板的引脚（或其他连接点）连接到 J1C1。

下面是 Sharks Cove 技术规范修订版 1.0 中的表，其中显示了 J1C1 的引脚分配。

J1C1 引脚#	信号名称	注释
1	+V3P3A_PLT	3.3V 电源轨
2	+VSYS （4.2）	4.2 V 电源轨
3	+V2P8_ALDO1	2.8V 模拟电源轨
4	+V1P8A	1.8 V 电源轨
5	地	接地
6	地	接地
7	ACCEL_INT_N	加速计中断信号
8	HDR_GYRO_INT1	陀螺仪中断信号
9	HDR_COMPASS_DRDY	就绪信号
10	HDR_GYRO_INT2	陀螺仪中断信号
11	地	接地
12	地	接地
13	HDR_I2C_2_SDA	I2C 控制器 2 的 I2C 数据线
14	HDR_PROX_ALS_INT_N	环境光传感器中断信号
15	HDR_I2C_2_SCL	I2C 控制器 2 的 I2C 时钟线
16	SAR_PROX_INT	如果需要将此信号用于SAR_PROX_INT，则必须将其配置为中断信号*。
17	未连接	无
18	SAR_PROX_RST	邻近感应传感器重置信号
19	未连接	无
20	未连接	无

例如，如果选择为ADXL345加速计生成通用传感器驱动程序，则ADXL345数字加速计数据表的第 5 页（以及同一页上的表 4）中的下图显示了可用于将加速计板连接到 Sharks Cove 的引脚。

此加速计可从 SparkFun 中获取，该加速计安装在带以下示意图的突破板上。

请注意，在关系图中，VDD/IO 行（引脚 1）连接到 VS 行（引脚 6）。 另请注意，VDD/IO 行不会直接公开到 8 引脚标头。

但是，在ADXL345数据表的第 19 页上，建议 VDD/IO 和 VS 连接到不同的电压线路，以减少 VS 线路上的数字时钟干扰。 如数据表第 10 页所示，我们必须将 CS 行高绑定到 VDD/IO，以选择 I2C 通信模式。

因此，下图显示了必须对ADXL345分会板所做的修改，以便它与示例传感器驱动程序一起使用。

换句话说，按如下所示修改ADXL345分会板：

• 剪切将 VDD/IO 行连接到 VS 行的轨道。 然后使用多米测量引脚 1 和引脚 6 之间进行检查，以确保有一个打开的线路。
• 将 VDD/IO 线连接到 CS 线路（引脚 7）的线路进行焊接。 然后使用多米进行测量，以确保在引脚 1 和引脚 7 之间有短路。

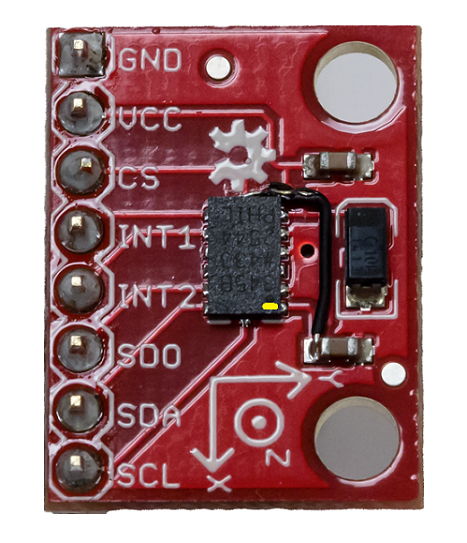

下面是显示修改后的ADXL345加速计分流板的图像。

已将黄色点添加到上图，并放置在ADXL345芯片上，以指示引脚 1 的位置。

因此，准备传感器测试板以连接到 Sharks Cove，可能涉及以下任何或全部内容：

• 切割印刷电路板（采访时）轨道，以中断传感器测试板上组件之间的不需要的连接。
• 剪切一个PCPC轨道，并将连接重新路由到传感器测试板上的新目标。
• 将带状电缆与女性绝缘排量连接器（IDC）头填充到传感器测试板。 这使得连接两个板变得简单方便。
• 作为上述项目符号的替代方法，可以找到将传感器测试板装载到痕迹板的方法，然后找到一种将痕迹板的相关行连接到 J1C1 的匹配引脚的便捷方法。

对传感器测试板进行了所有必要的修改后，请按照下一主题中的指南将 传感器连接到 Sharks Cove 板。
