使用惯性修改器创建捕捉点

在本文中，我们将更深入地探讨如何利用互动追踪器的 InertiaModifier 功能特性来创造运动体验，使其与 WinUI 应用程序中指定的点对齐。

在 WinUI 应用中， InteractionTracker 相关的惯性修饰符类型位于命名空间中 Microsoft.UI.Composition.Interactions 。

先决条件

此处，我们假设你熟悉以下文章中讨论的概念：

什么是吸附点，为什么它们很有用？

在构建自定义操作体验时，有时创建一些专门设计的位置点在可滚动/可缩放画布中会很有帮助，这些位置点是 InteractionTracker 在结束滚动或缩放时总会停留的地方。 这些通常称为 捕捉点。

请注意，在以下示例中，滚动如何将 UI 停留在不同图像之间的不自然位置。

在没有捕捉点的情况下滚动

如果添加吸附点，在停止滚动时，图像会吸附到指定的位置。 借助吸附点，它使滚动浏览图像的体验更加流畅且响应更快。

使用单个吸附点滚动

InteractionTracker 和 InertiaModifiers

使用 InteractionTracker 创建自定义操作体验时，可以通过利用 InertiaModifiers 来创建贴靠点运动体验。 惯性修饰器本质上是一种方法，用于定义 InteractionTracker 在进入惯性状态时到达目的地的位置或方式。 可以应用 InertiaModifiers 来影响 InteractionTracker 的 X 或 Y 位置或者缩放属性。

有三种惯性修饰符类型：

  • InteractionTrackerInertiaRestingValue – 一种修改交互或程序化速度之后的最终静止位置的方法。 预定义的动作会将 InteractionTracker 带到该位置。
  • InteractionTrackerInertiaMotion – 定义特定动作 InteractionTracker 的方法将在交互或编程速度后执行。 最终位置将从此运动生成。
  • InteractionTrackerInertiaNaturalMotion – 在交互或编程速度之后定义最终休息位置的方法，但具有基于物理的动画（NaturalMotionAnimation）。

进入惯性时，InteractionTracker 会评估每个分配给它的惯性修正器，并确定它们是否适用。 这意味着你可以创建多个 InertiaModifiers 并将其分配给 InteractionTracker。 但是，在定义每个项时，需要执行以下操作：

  1. 定义条件 – 一个表达式，用于定义何时应应用此特定的 InertiaModifier。 这通常需要查看 InteractionTracker 的 NaturalRestingPosition（默认惯性下的目标位置）。
  2. 定义 RestingValue/运动/自然运动 – 在满足条件时，定义实际的静止值表达式、运动表达式或自然运动动画。

注释

当 InteractionTracker 进入惯性时，惯性修饰符的条件部分仅会被评估一次。 但是，仅对于 InertiaMotion，只有在修饰符条件为 true 的情况下，运动表达式才会在每一帧被计算。

示例

现在让我们看看如何使用 InertiaModifiers 创建一些吸附点体验来重新创建图像滚动画布。 在此示例中，每个操作都旨在潜在移动单个图像，这通常称为“单一必需对齐点”。

首先，设置交互跟踪器 (InteractionTracker)、视觉交互源 (VisualInteractionSource) 和利用交互跟踪器位置的表达式。

private void SetupInput()
{
    _tracker = InteractionTracker.Create(_compositor);
    _tracker.MinPosition = new Vector3(0f);
    _tracker.MaxPosition = new Vector3(3000f);

    _source = VisualInteractionSource.Create(_root);
    _source.ManipulationRedirectionMode =
        VisualInteractionSourceRedirectionMode.CapableTouchpadOnly;
    _source.PositionYSourceMode = InteractionSourceMode.EnabledWithInertia;
    _tracker.InteractionSources.Add(_source);

    var scrollExp = _compositor.CreateExpressionAnimation("-tracker.Position.Y");
    scrollExp.SetReferenceParameter("tracker", _tracker);
    ElementCompositionPreview.GetElementVisual(scrollPanel).StartAnimation("Offset.Y", scrollExp);
}

接下来，由于单个强制捕捉点行为将向上或向下移动内容，因此需要两个不同的惯性修饰符：一个向上移动可滚动内容，另一个向下移动。

// Snap-Point to move the content up
var snapUpModifier = InteractionTrackerInertiaRestingValue.Create(_compositor);
// Snap-Point to move the content down
var snapDownModifier = InteractionTrackerInertiaRestingValue.Create(_compositor);

确定对齐向上还是向下的位置取决于 InteractionTracker 自然停靠的位置相对于对齐距离（即对齐位置之间的距离）的关系。 如果超过中途点，则向下贴合，否则向上贴合。 （在此示例中，将捕捉距离存储在 PropertySet 中）

// Is NaturalRestingPosition less than the halfway point between Snap Points?
snapUpModifier.Condition = _compositor.CreateExpressionAnimation(
"this.Target.NaturalRestingPosition.y < (this.StartingValue - " +
"mod(this.StartingValue, prop.snapDistance) + prop.snapDistance / 2)");
snapUpModifier.Condition.SetReferenceParameter("prop", _propSet);
// Is NaturalRestingPosition greater than the halfway point between Snap Points?
snapDownModifier.Condition = _compositor.CreateExpressionAnimation(
"this.Target.NaturalRestingPosition.y >= (this.StartingValue - " +
"mod(this.StartingValue, prop.snapDistance) + prop.snapDistance / 2)");
snapDownModifier.Condition.SetReferenceParameter("prop", _propSet);

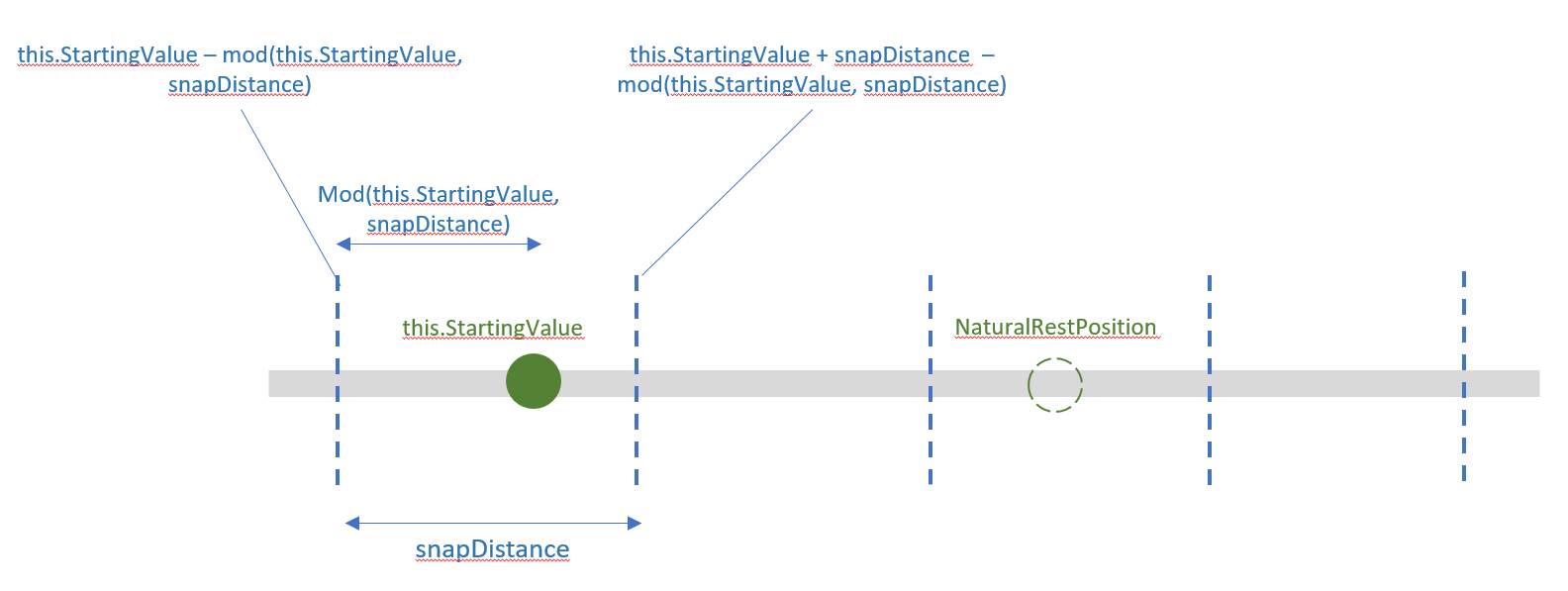

此关系图提供正在发生的逻辑的直观描述：

惯性修饰符图

现在，您只需为每个 InertiaModifier 定义静止值：将 InteractionTracker 的位置移到前一个对齐位置或下一个对齐位置。

snapUpModifier.RestingValue = _compositor.CreateExpressionAnimation(
"this.StartingValue - mod(this.StartingValue, prop.snapDistance)");
snapUpModifier.RestingValue.SetReferenceParameter("prop", _propSet);
snapDownModifier.RestingValue = _compositor.CreateExpressionAnimation(
"this.StartingValue + prop.snapDistance - mod(this.StartingValue, " +
"prop.snapDistance)");
snapDownModifier.RestingValue.SetReferenceParameter("prop", _propSet);

最后，将 InertiaModifiers 添加到 InteractionTracker。 现在，当 InteractionTracker 进入其惯性状态时，它将检查惯性修饰符的条件，以确定其位置是否应修改。

var modifiers = new InteractionTrackerInertiaRestingValue[] {
snapUpModifier, snapDownModifier };
_tracker.ConfigurePositionYInertiaModifiers(modifiers);
