使用 InteractionTracker 的自定义操作体验

本文介绍如何使用 InteractionTracker 创建自定义操作体验。

先决条件

此处，我们假设你熟悉以下文章中讨论的概念：

为什么创建自定义操作体验？

在大多数情况下，利用预生成的操作控件足以创建 UI 体验。 但是，如果想要区分常见控件，该怎么办？ 如果想要创建由输入驱动的特定体验或具有传统操作运动不足的 UI，该怎么办？ 这是自定义体验产生的关键所在。 它们让应用开发人员和设计人员能够更具创意——实现更符合品牌和自定义设计语言的动态体验。 从零开始，您可以获得合适的构建模块，以完全定制操控体验——从触屏操作与非触屏操作中的运动响应，到对齐点和输入链接。

下面是创建自定义操作体验时的一些常见示例：

  • 添加自定义滑动、删除/取消操作
  • 输入驱动的效果（平移会导致内容模糊）
  • 具有定制操作动作的自定义控件（自定义 ListView、ScrollViewer 等）

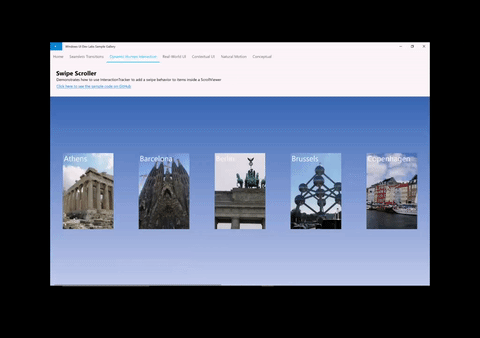

轻扫滚动器示例

拉取动画示例

为什么使用 InteractionTracker？

在 WinUI 和 Windows 应用 SDK 应用的 Microsoft.UI.Composition.Interactions 命名空间中提供了 InteractionTracker。 InteractionTracker 启用：

  • 完全灵活性 – 我们希望你能够自定义和定制操作体验的各个方面：具体而言，在输入期间或响应过程中发生的确切动作。 使用 InteractionTracker 生成自定义操作体验时，你需要的所有旋钮都已准备就绪。
  • 平滑性能 – 操作体验的挑战之一是其性能取决于 UI 线程。 当 UI 繁忙时，这可能会对任何操作体验产生负面影响。 InteractionTracker 旨在利用在 60 FPS 的独立线程上运行的新动画引擎，从而产生流畅的动作。

概述：InteractionTracker

创建自定义操作体验时，有两个主要组件与之交互。 我们将首先讨论这些内容：

  • InteractionTracker – 维护状态机的核心对象，其属性由活动用户输入或直接更新和动画驱动。 然后，它旨在与 CompositionAnimation 关联以创建自定义操作动作。
  • VisualInteractionSource – 一个补充对象，用于定义何时和在哪些条件下将输入发送到 InteractionTracker。 它定义用于 Hit-testing 的 CompositionVisual 以及其他输入配置属性。

作为状态机，InteractionTracker 的属性可以由以下任一项驱动：

  • 直接用户交互 – 最终用户直接在 VisualInteractionSource 命中测试区域中操作
  • 惯性 - 从编程速度或用户手势，InteractionTracker 的属性在惯性曲线下进行动画处理
  • CustomAnimation – 直接面向 InteractionTracker 属性的自定义动画

InteractionTracker 状态机

如前所述，InteractionTracker 是一个状态机，其中包含 4 种状态 ，每个状态都可以转换为其他四种状态中的任何一种。 （有关 InteractionTracker 在这些状态之间转换方式的详细信息，请参阅 InteractionTracker 类文档。

州 说明
空闲 无活动、驱动输入或动画
交互 检测到活动用户输入
惯性 由活动输入或编程速度生成的活动运动
自定义动画 由自定义动画生成的活动动作

在每种情况下，当 InteractionTracker 的状态发生变化时，都会生成一个事件（或回调），您可以侦听。 若要侦听这些事件，它们必须实现 IInteractionTrackerOwner 接口，并使用 CreateWithOwner 方法创建其 InteractionTracker 对象。 下图概述了何时触发不同事件。

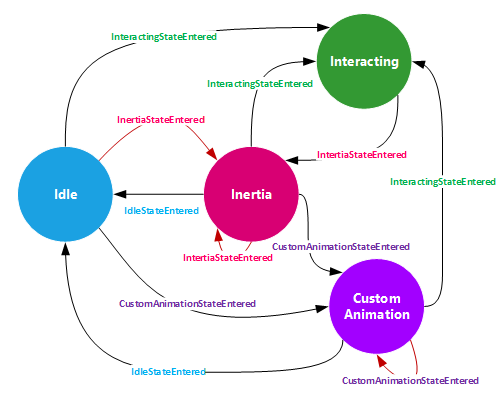

InteractionTracker 状态机

使用 VisualInteractionSource

要使 InteractionTracker 由 Input 驱动，需要将 VisualInteractionSource （VIS） 连接到它。 VIS 是使用 CompositionVisual 定义的补充对象创建的：

  1. 将跟踪输入的命中测试区域，并在其中检测到坐标空间手势
  2. 将检测和路由的输入配置包括以下几个：
    • 可检测手势：位置 X 和 Y（水平和垂直平移）、缩放（收缩）
    • 惯性
    • Rails 和 链接
    • 重定向模式：自动将输入数据重定向到 InteractionTracker

注释

由于 VisualInteractionSource 是根据 Visual 对象的命中测试位置和坐标空间创建的，建议您不要使用会处于运动状态或改变位置的 Visual 对象。

注释

如果有多个命中测试区域，则可以将多个 VisualInteractionSource 实例与同一 InteractionTracker 一起使用。 但是，最常见的情况是只使用一个 VIS。

VisualInteractionSource 还负责管理来自不同形式（触摸、PTP、Pen）的输入数据何时路由到 InteractionTracker。 此行为由 ManipulationRedirectionMode 属性定义。 默认情况下，所有指针输入都发送到 UI 线程，精度触摸板输入将转到 VisualInteractionSource 和 InteractionTracker。

因此，如果要让 Touch 和 Pen（Creators Update）通过 VisualInteractionSource 和 InteractionTracker 驱动操作，则必须调用 VisualInteractionSource.TryRedirectForManipulation 方法。 在 XAML 应用的以下简短代码片段中，当触摸按下事件发生在最顶部的 UIElement 网格时，将调用该方法：

private void root_PointerPressed(object sender, PointerRoutedEventArgs e)
{
    if (e.Pointer.PointerDeviceType == Windows.Devices.Input.PointerDeviceType.Touch)
    {
        _source.TryRedirectForManipulation(e.GetCurrentPoint(root));
    }
}

与 ExpressionAnimations 的绑定

利用 InteractionTracker 驱动操作体验时，主要与 Scale 和 Position 属性进行交互。 与其他 CompositionObject 属性一样，这些属性可以是 CompositionAnimation 中的目标和引用，最常见的是 ExpressionAnimations。

若要在表达式中使用 InteractionTracker，请引用跟踪器的位置（或 Scale）属性，如以下示例所示。 由于前面所述的任何条件都修改了 InteractionTracker 的属性，因此表达式的输出也会更改。

// With Strings
var opacityExp = _compositor.CreateExpressionAnimation("-tracker.Position");
opacityExp.SetReferenceParameter("tracker", _tracker);

// With ExpressionBuilder
var opacityExp = -_tracker.GetReference().Position;

注释

引用 InteractionTracker 在表达式中的位置时，必须对生成的表达式值取负，以便朝正确的方向移动。 这是因为 InteractionTracker 是在图形上从原点开始进展，并允许你以现实坐标的方式思考 InteractionTracker 的进展，例如计算它与原点的距离。

开始

开始使用 InteractionTracker 创建自定义操作体验：

  1. 使用 InteractionTracker.Create 或 InteractionTracker.CreateWithOwner 创建 InteractionTracker 对象。
    • （如果使用 CreateWithOwner，请确保实现 IInteractionTrackerOwner 接口。
  2. 设置新创建的 InteractionTracker 的最小值和最大值位置。
  3. 使用 CompositionVisual 创建 VisualInteractionSource。
    • 确保传入的视觉对象大小为非零。 否则，将无法进行正确的命中检测。
  4. 设置 VisualInteractionSource 的属性。
    • VisualInteractionSourceRedirectionMode
    • PositionXSource模式、PositionYSource模式、ScaleSource模式
    • Rails 和 链接
  5. 使用 InteractionTracker.InteractionSources.Add 将 VisualInteractionSource 添加到 InteractionTracker。
  6. 在检测到 Touch 和 Pen 输入时设置 TryRedirectForManipulation。
    • 对于 XAML，这通常在 UIElement 的 PointerPressed 事件上完成。
  7. 创建一个引用 InteractionTracker 位置的 ExpressionAnimation，并将其应用于 CompositionObject 的属性。

下面是一个简短的代码片段，其中显示了 #1 – 5 的操作：

private void InteractionTrackerSetup(Compositor compositor, Visual hitTestRoot)
{
    // #1 Create InteractionTracker object
    var tracker = InteractionTracker.Create(compositor);

    // #2 Set Min and Max positions
    tracker.MinPosition = new Vector3(-1000f);
    tracker.MaxPosition = new Vector3(1000f);

    // #3 Setup the VisualInteractionSource
    var source = VisualInteractionSource.Create(hitTestRoot);

    // #4 Set the properties for the VisualInteractionSource
    source.ManipulationRedirectionMode =
        VisualInteractionSourceRedirectionMode.CapableTouchpadOnly;
    source.PositionXSourceMode = InteractionSourceMode.EnabledWithInertia;
    source.PositionYSourceMode = InteractionSourceMode.EnabledWithInertia;

    // #5 Add the VisualInteractionSource to InteractionTracker
    tracker.InteractionSources.Add(source);
}

有关 InteractionTracker 的更高级用法，请参阅以下文章：
