2.初始化你的项目和第一个应用程序

在第一个教程中,你将开始从一个新 Unreal 项目着手,需启用 HoloLens 插件、创建和点亮关卡,以及添加棋子。 你可将我们预制的资产用于所有 3D 对象和材质,因此不必担心需自行建模的问题。 本教程结束时,你会有一个可用于混合现实的空白画布。

重要

请确保满足入门页面中的所有先决条件。

目标

  • 为 HoloLens 开发配置 Unreal 项目
  • 导入资产和设置场景
  • 使用蓝图创建 Actor 和脚本级别事件

创建新的 Unreal 项目

首先需要一个待处理的项目。 如果你是刚接触的 Unreal 开发人员,则需要从 Epic Launcher 下载支持文件

  1. 启动 Unreal Engine

  2. 在“新项目类别”中选择“游戏”,然后单击“下一步” 。

Select Games project template

  1. 选择“空白”模板,然后单击“下一步” 。

Select the Blank template

  1. 在项目设置中选择“C++”、“可缩放的 3D 或 2D”、“移动/平板电脑”和“非初学者内容”,然后选择保存位置并单击“创建项目” 。

注意

为了生成 UX Tools 插件,必须选择 C++ 项目而不是 Blueprint 项目,你稍后将在第 4 节中对此进行设置。

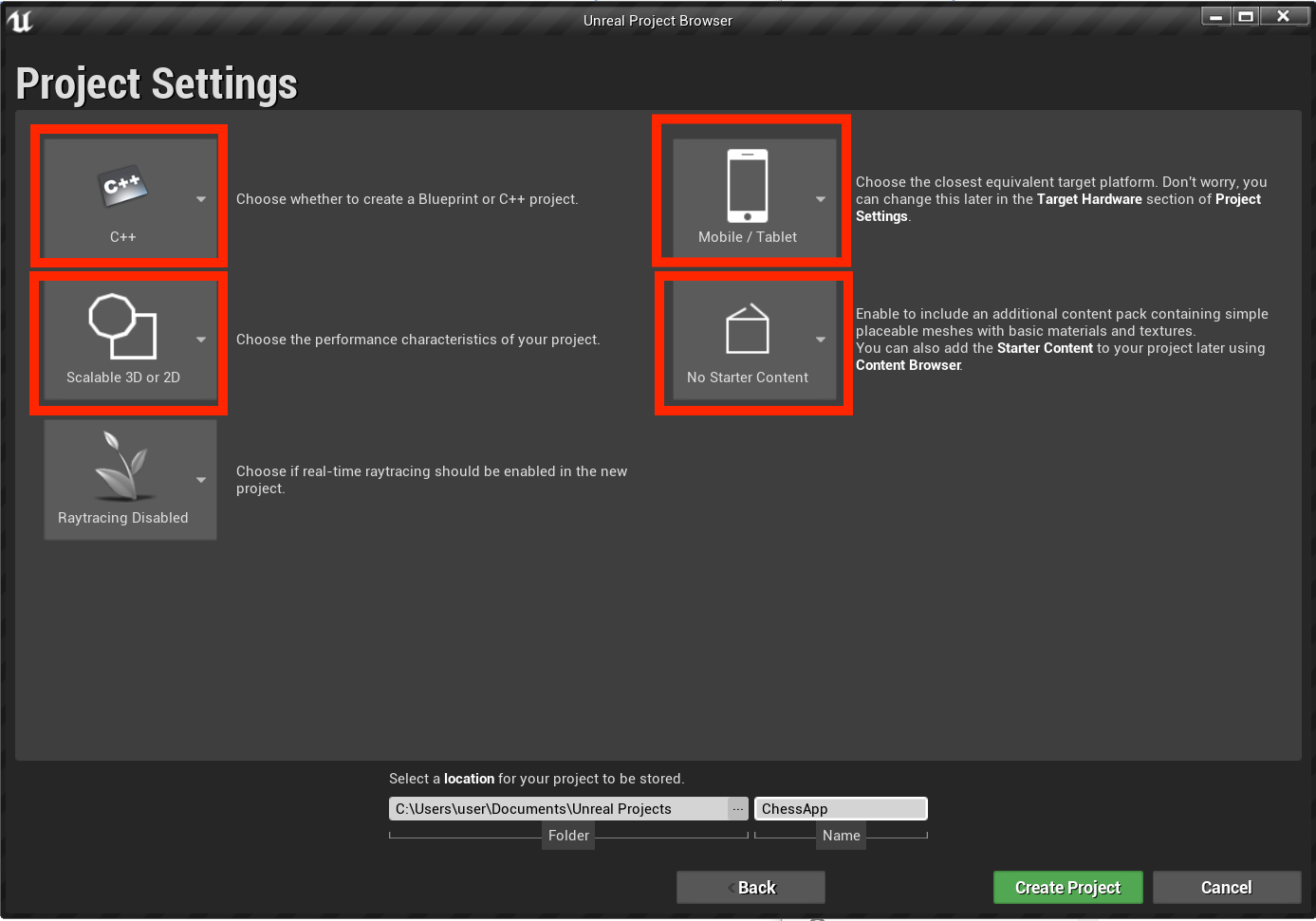

Initial project settings

项目应在 Unreal 编辑器中自动打开,这意味着你已准备好进入下一部分。

启用所需插件

为了使用通过 Microsoft 混合现实平台提供的功能,你首先需要安装并启用 Microsoft OpenXR 插件。 若要了解有关插件的详细信息,可以在 GitHub 上查看该项目。

  1. 打开 Epic Games Launcher。 导航到 Unreal Engine Marketplace 并搜索“Microsoft OpenXR”。 将插件安装到引擎。

Unreal Marketplace

  1. 返回到 Unreal 编辑器,前往“项目设置”>“插件”,然后搜索“Microsoft OpenXR”。 如果出现提示,请确保已启用该插件,并重新启动编辑器。

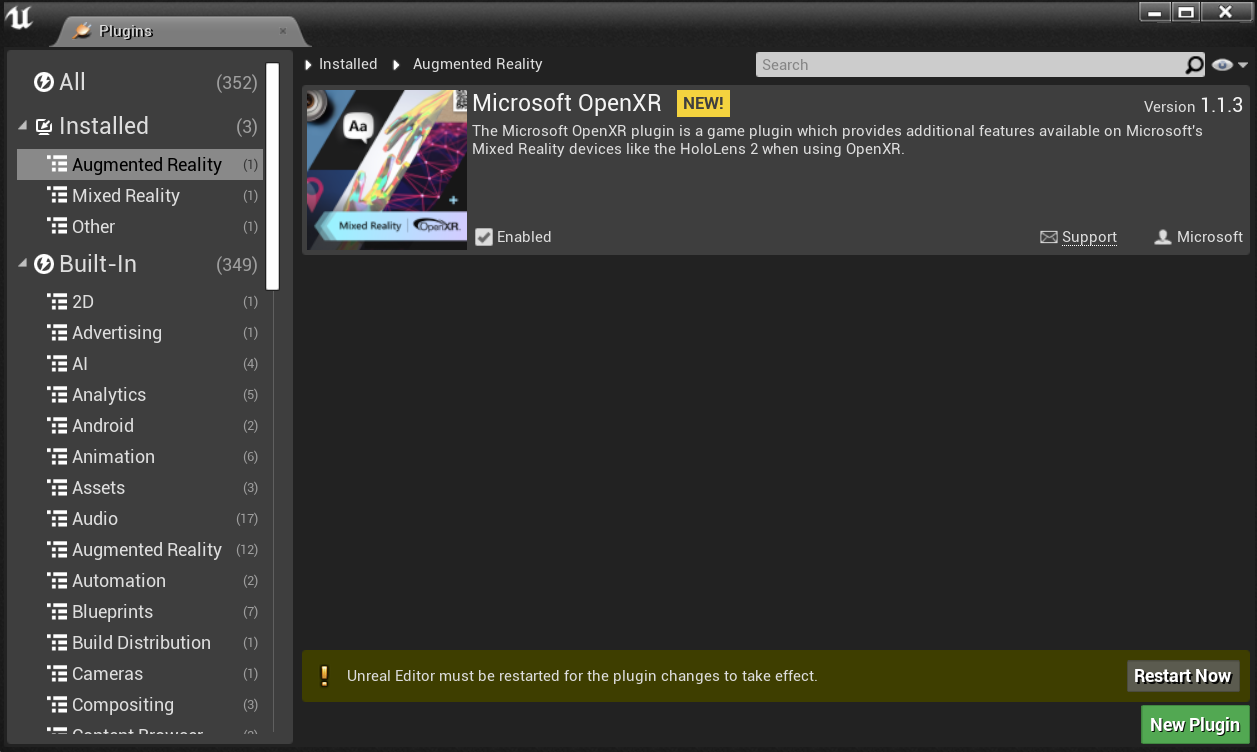

Enabling Microsoft OpenXR plugin

启用 Microsoft OpenXR 插件将自动启用混合现实开发所需的所有其他插件。 请注意,必须禁用“Microsoft Windows Mixed Reality”插件才能使用 OpenXR。

创建关卡

下一个任务是创建具有可供参考和缩放的起点和立方体的玩家设置。

  1. 选择“文件”>“新关卡”,然后选择“空关卡”。 视口中的默认场景现在应为空。

  2. 从“模式”选项卡中选择“基本”,并将“PlayerStart”拖到场景中 。

    • 在“详细信息”选项卡中,将“位置”设置为“X = 0”、“Y = 0”和“Z = 0”,以便在应用启动时将用户设置到场景的中心 。

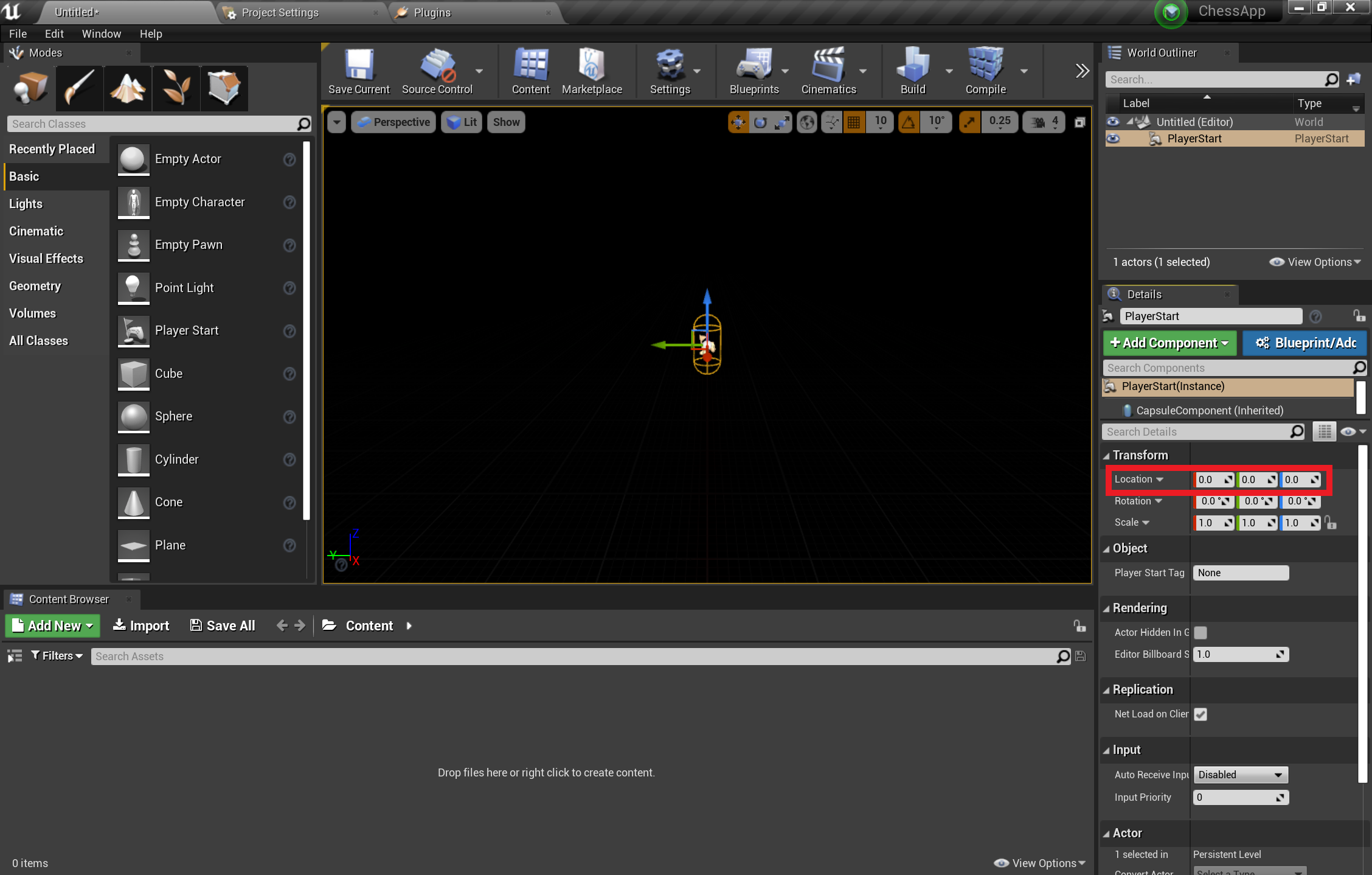

Viewport with PlayerStart

  1. 将“立方体”从“基本”选项卡拖到场景中 。
    • 将“位置”设置为“X = 50”、“Y = 0”和“Z = 0” 。 在启动时将立方体放在距离玩家 50 厘米的位置。
    • 将“比例”更改为“X = 0.2”、“Y = 0.2”和“Z = 0.2”以缩小立方体 。

除非向场景添加光源(这是测试场景前的最后一个任务),否则看不到立方体。

  1. 切换到“模式”面板上的“光源”选项卡,然后将“定向光源”拖到场景中 。 将光源置于“PlayerStart”上方,以便可以看到该光源。

Viewport with light added

  1. 转到“文件”>“保存当前”,将关卡命名为“主”,然后选择“保存”。

设置场景后,按工具栏中的“开始”,以查看正在运行的立方体! 完成工作后,按 Esc 停止应用程序。

A cube in the viewport

设置场景后,便可以开始在棋盘和棋子中进行添加以构成应用程序环境。

导入资产

场景目前看起来非常空,但通过将现成的资产导入到项目中,将解决此问题。

  1. 使用 7-zip 下载并解压缩 GitHub 资产文件夹。

  2. 从“内容浏览器”中选择“新增”>“新建文件夹”,然后将其命名为“ChessAssets”。

    • 双击新文件夹,这是导入 3D 资产的位置。

Show or hide the sources panel

  1. 从“内容浏览器”中选择“导入”,选择解压缩的资产文件夹中的所有项目,然后单击“打开” 。

    • 资产包括棋盘和棋子的 3D 对象网格(采用 FBX 格式)和用于材质的纹理映射(采用 TGA 格式)。
  2. 弹出“FBX 导入选项”窗口后,展开“材质”部分,并将“材质导入方法”更改为“不创建材质” 。

    • 选择“全部导入”。

Import FBX options

资产只需执行这些操作。 接下来的一组任务是使用蓝图创建应用程序的构建基块。

添加蓝图

  1. 在“内容浏览器”中选择“新增”>“新建文件夹”,然后将其命名为“Blueprints”。

注意

如果你不熟悉蓝图,这些蓝图为特殊资产,它们提供基于节点的接口来创建新类型的 Actor 和脚本级别事件。

  1. 双击“蓝图”文件夹,然后右键单击并选择“蓝图类”。
    • 选择“Actor”并将蓝图命名为“棋盘”。

Select a parent class for your Blueprint

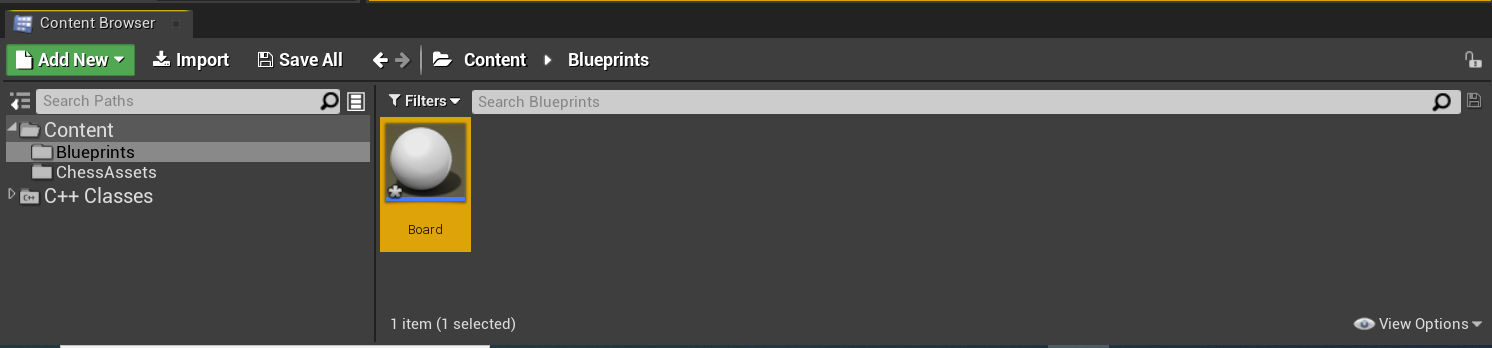

新的棋盘蓝图现在显示在“蓝图”文件夹中,如以下屏幕截图中所示 。

The new Board Blueprint

你已经准备好开始向创建的对象添加材质。

使用材质

你创建的对象默认为灰色,这看上去太过普通。 向对象添加材质和网格是本教程中的最后一组任务。

  1. 双击“棋盘”以打开蓝图编辑器。

  2. 从“组件”面板中选择“添加组件”>“场景”,并将其命名为“Root”。 请注意,“Root”在下面的屏幕截图中显示为 DefaultSceneRoot 的子项 :

Replacing the root in blueprint

  1. 单击“Root”并将其拖到 DefaultSceneRoot 中,以替换它并在视口中消除球面 。

Replacing the root

  1. 从“组件”面板中选择“添加组件”>“静态网格”,并将其命名为“SM_Board”。 它将在“Root”下显示为子对象。

Adding a static mesh

  1. 选择“SM_Board”,向下滚动到“详细信息”面板的“静态网格”部分,并从下拉列表中选择“棋盘” 。

The board mesh in the viewport

  1. 继续在“详细信息”面板中,展开“材料”部分,然后从下拉列表中选择“新建资产”>“材料”。
    • 将材质命名为“M_ChessBoard”,并将其保存到“ChessAssets”文件夹中。

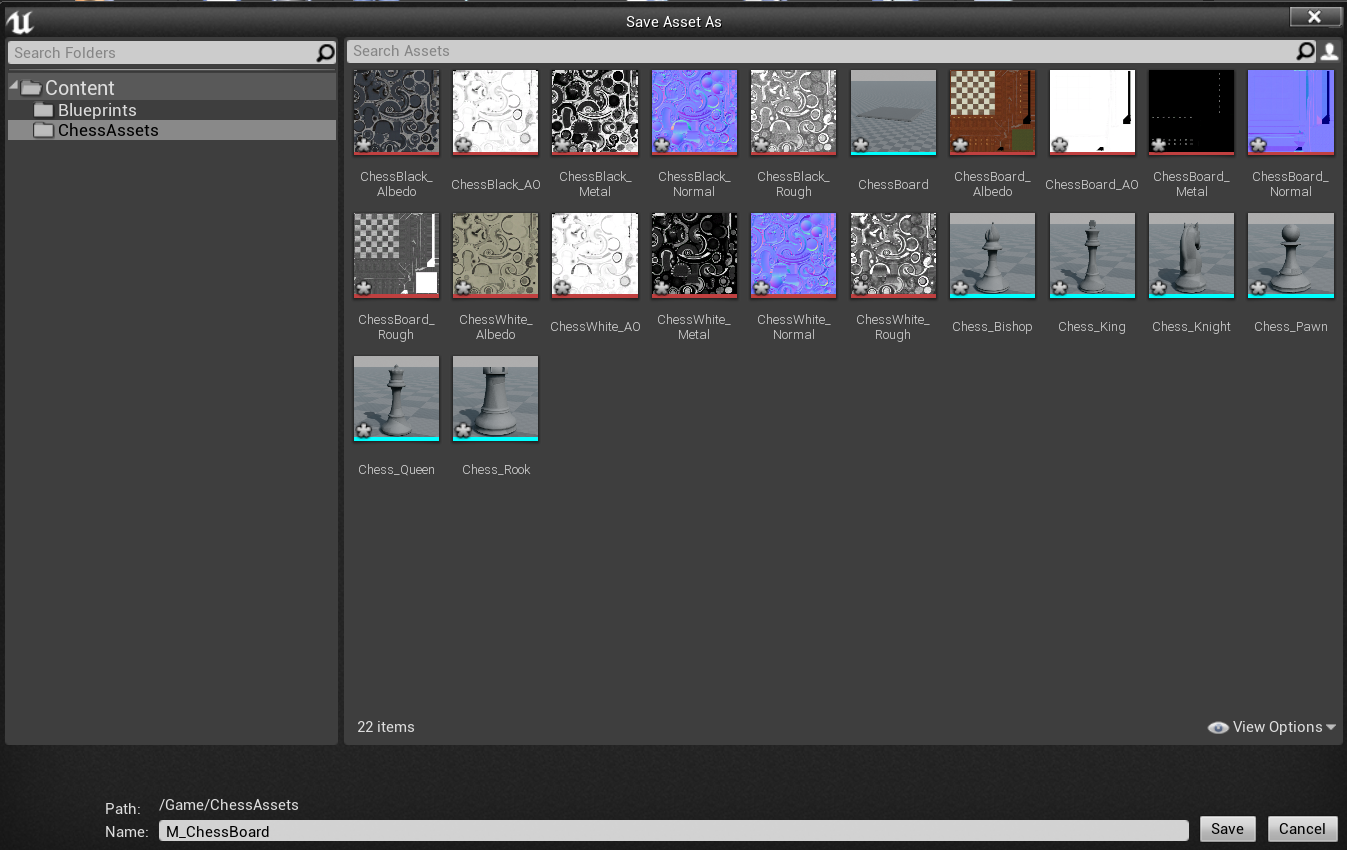

Create a new material

  1. 双击“M_ChessBoard”材质映像以打开材质编辑器。

Open material editor

  1. 在材质编辑器中,单击右键并搜索“纹理示例”。
    • 在“详细信息”面板中展开“材质表现纹理库”部分,然后将“纹理”设置为“ChessBoard_Albedo” 。
    • 将“RGB”输出引脚拖至“M_ChessBoard”的“基准颜色”引脚上。

Set the base color

  1. 再重复上述步骤 4 次以再创建四个具有以下设置的“纹理示例”节点:
    • 将“纹理”设置为“ChessBoard_AO”,将“RGB”链接到“环境遮蔽”引脚 。
    • 将“纹理”设置为“ChessBoard_Metal”,将“RGB”链接到“金属”引脚 。
    • 将“纹理”设置为“ChessBoard_Normal”,将“RGB”链接到“正常”引脚 。
    • 将“纹理”设置为“ChessBoard_Rough”,将“RGB”链接到“粗糙度”引脚 。
    • 单击“保存”。

Hook up the remaining textures

在继续之前,请确保材质设置看起来类似于以上屏幕截图。

填充场景

如果返回到“棋盘”蓝图,将会看到已应用刚创建的材质。 只需设置场景即可! 首先,更改以下属性,以确保在场景中放置棋盘时,它的大小和角度正确:

  1. 将“比例”设置为“(0.05, 0.05, 0.05)”并将“Z 旋转”设置为“90” 。
    • 单击顶部工具栏中的“编译”,然后单击“保存”并返回到主窗口。

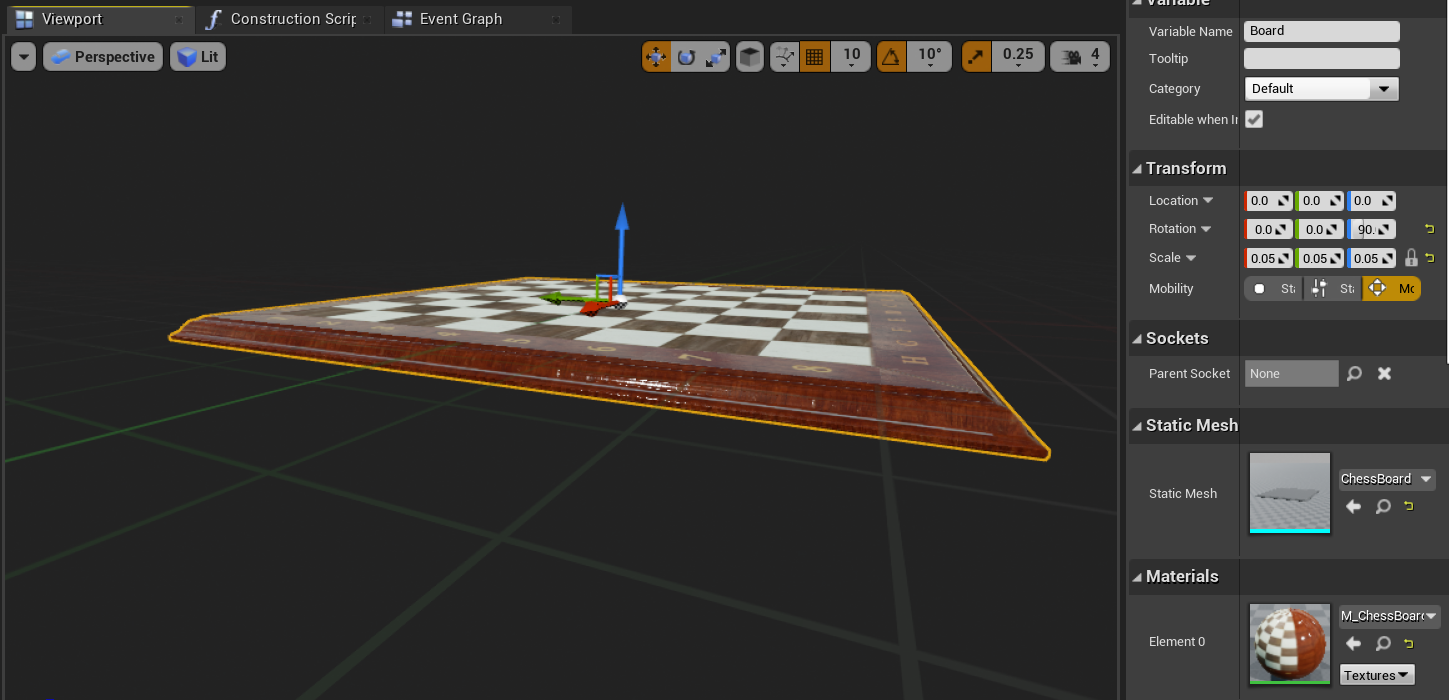

Chessboard with material applied

  1. 右键单击“立方体”>“编辑”>“删除”并将“棋盘”从“内容浏览器”拖至视口中。

    • 将“位置”设置为“X = 80”、“Y = 0”和“Z = -20” 。
  2. 选择“开始”按钮,查看你所处关卡中的新棋盘。 按 Esc 返回到编辑器。

现在,你将按照与棋盘相同的步骤创建棋子:

  1. 转到“蓝图”文件夹,右键单击并选择“蓝图类”,然后选择“Actor” 。 将 Actor 命名为“WhiteKing”。

  2. 双击“WhiteKing”以在蓝图编辑器中将其打开,选择“添加组件”>“场景”,并将其命名为“Root”。

    • 将“Root”拖放到 DefaultSceneRoot 中来替换它 。
  3. 单击“添加组件”>“静态网格”,并将其命名为“SM_King”。

    • 在“详细信息”面板中,将“静态网格”设置为“Chess_King”,并将“材质”设置为名为“M_ChessWhite”的新材质。
  4. 在材质编辑器中打开“M_ChessWhite”,并将以下“纹理示例”节点连接到以下各项:

    • 将“纹理”设置为“ChessWhite_Albedo”并将“RGB”链接到“基本颜色”引脚 。
    • 将“纹理”设置为“ChessWhite_AO”,将“RGB”链接到“环境遮蔽”引脚 。
    • 将“纹理”设置为“ChessWhite_Metal”,将“RGB”链接到“金属”引脚 。
    • 将“纹理”设置为“ChessWhite_Normal”,将“RGB”链接到“正常”引脚 。
    • 将“纹理”设置为“ChessWhite_Rough”,将“RGB”链接到“粗糙度”引脚 。
    • 单击 “保存”

在继续之前,“M_ChessKing”材质应与下图类似。

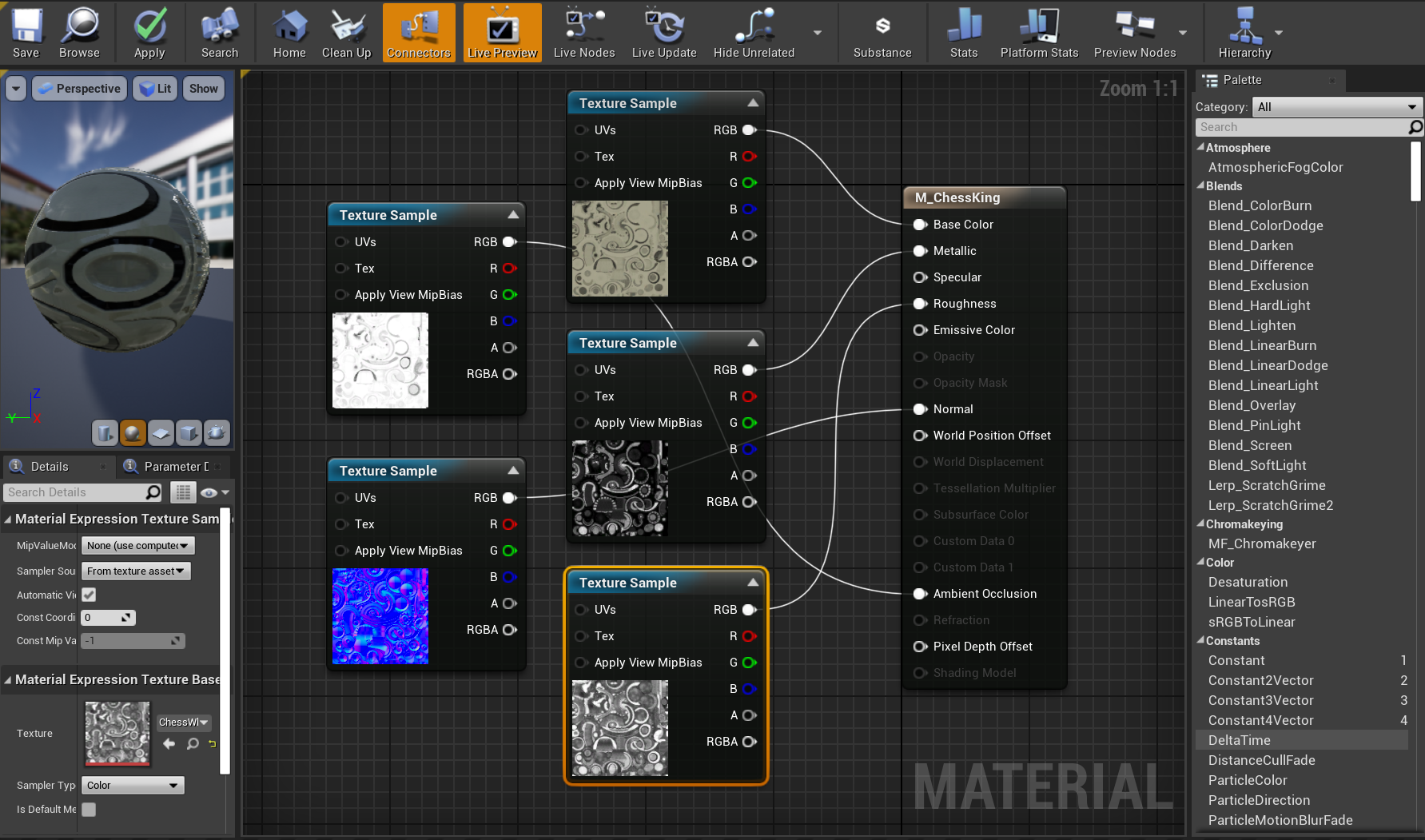

Create the material for the chess king

即将完成,只需将新棋子添加到场景中即可:

  1. 打开“WhiteKing”蓝图,并将“比例”更改为“(0.05, 0.05, 0.05)”,将“Z 旋转”更改为“90”。

    • 编译并保存蓝图,然后返回到主窗口。
  2. 将“WhiteKing”拖到视口中,切换到“世界大纲视图”面板,将“WhiteKing”拖到“棋盘”上,使其成为子对象。

World Outliner

  1. 在“详细信息”面板中的“变形”下,将 WhiteKing 的“位置”设置为“X = -26”、“Y = 4”、“Z = 0” 。

完成! 选择“开始”以查看正在运行中的已填充关卡,并在准备好退出时按 Esc。 只是创建一个简单项目就涉及了很多内容,你现在可以进入本系列的下一部分:设置混合现实。

下一部分:3. 设置混合现实项目
