自訂 Azure 資料總管儀表板視覺效果

Azure 數據總管儀錶板是由多個磁磚組成的集合，這些磁磚展示了由基礎 Kusto 查詢語言（KQL）查詢所支援的視覺圖像。 本文說明如何編輯儀表板磁磚的視覺化與查詢。 同時也提供每種視覺化類型專屬的自訂屬性概覽。

你在 渲染操作符 情境下建立的所有視覺化，都可以在儀表板視覺化中取得。 除了這些視覺化之外，你還可以使用一些儀表板專屬的視覺化工具。

必要條件

檢閱使用 Azure 數據總管儀錶板將數據可視化。

• 確定您在 Azure 資料總管儀錶板上具有編輯器許可權。
• 使用 Azure 數據總管儀錶板將數據可視化
• Azure 數據總管儀錶板上的編輯器許可權

自定義視覺效果

要更改儀表板：

1. 在頂端功能表中，選取 [ 檢視 ] 並切換至 [編輯 模式]。

   在 Azure 資料總管 Web UI 中進入儀表板編輯模式的螢幕截圖。

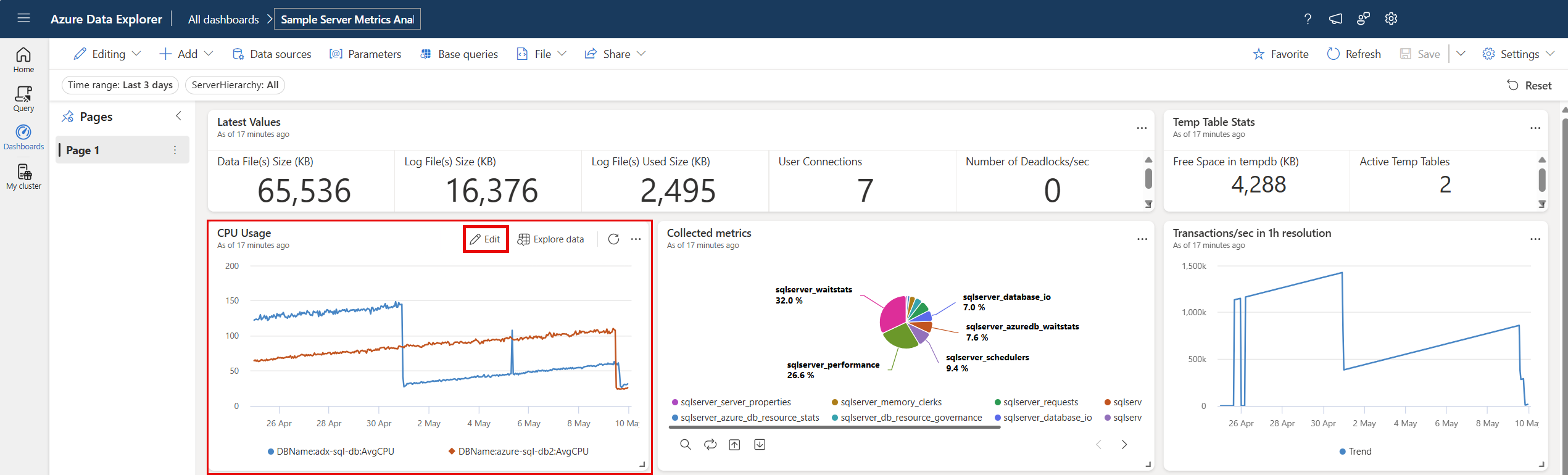

2. 在你想自訂的圖塊上，選擇 編輯 圖示。 編輯基礎查詢或視覺效果屬性。

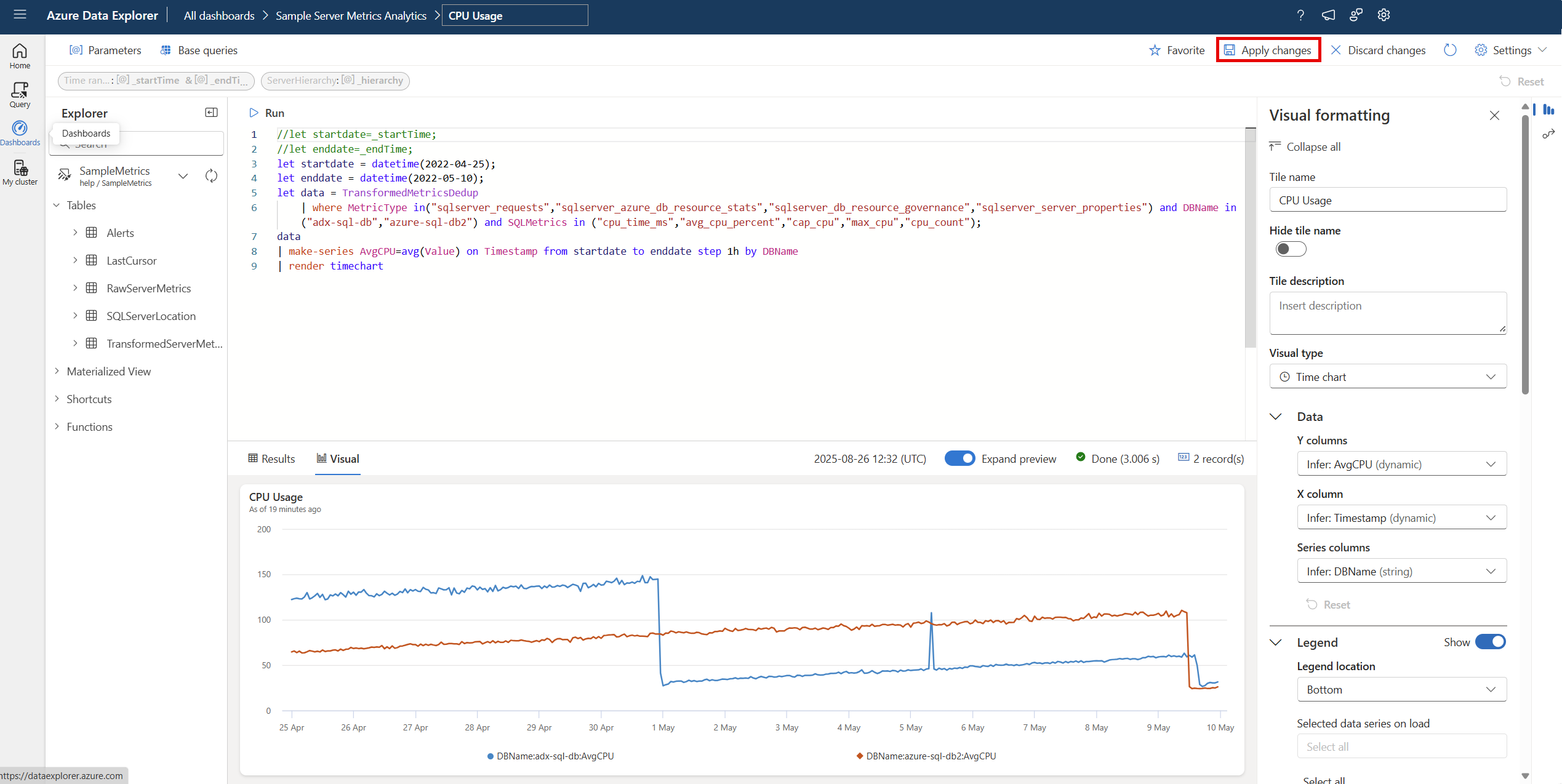

3. 在上方工具列，選擇 「套用變更 」以儲存你的變更並返回儀表板。



設定自訂屬性

下表描述可用的自定義屬性，依區段依字母順序分類，並指定哪些視覺效果支援指定的屬性。

區段​​	屬性	說明	視覺效果類型
顏色	調色板	決定用於熱度圖的色彩組。	熱度圖
條件式格式設定	隱藏 或 顯示	關閉或開啟條件式格式設定的切換選項。 如需詳細資訊，請參閱 套用條件式格式設定。	異常圖、區域圖、長條圖、欄狀圖、關鍵績效指標（KPI）、多數據、散點圖、表格、時間圖
數據	Y 數據列	提供垂直軸資料的列。	異常圖表、分區圖、條形圖、柱形圖、折線圖、散佈圖、時程圖表
	X 欄	提供水平軸數據的欄。	異常圖表、分區圖、條形圖、柱形圖、折線圖、散佈圖、時程圖表
	數列數據行	用來將數據分類為不同系列的欄位。	異常圖表、分區圖、條形圖、柱形圖、折線圖、散佈圖、時程圖表
	類別數據行	決定數據類別的數據行。	漏鬥圖、熱度圖、餅圖
	標籤欄位	使用指定的欄位，將標籤指派給每個槽位。	多重統計
	值數據行	提供視覺效果數據的數據行。	漏斗圖、KPI、多重統計
	價值	做為熱度圖主要變數的數值數據行。	熱度圖
	數值數據行	提供資料類別數值的數據行。	圓餅圖
	定義位置依據	決定用來定義位置的方法： 推斷、 緯度和經度，或 地理點。	地圖
資料系列顏色	調色板	可自訂視覺化中呈現的顏色。	異常圖、區域圖、長條圖、柱狀圖、折線圖、圓餅圖、散點圖、時間圖、時間序列圖
顯示選項	排序依據	如何排序圖表中的結果： 名稱、 大小或 無。	圓餅圖
	前 N 名	選項，只顯示圖表中前 n 個值的區段。	圓餅圖
一般	顯示方向	決定顯示器的方向：水平或垂直。	多重統計
	文字大小	決定文字的大小： 建議、 小型或 大型。	Multi Stat、Stat
	視覺格式	決定圖表的格式。 對於區域圖、條形圖和柱形圖，格式可以是標準、堆疊或 100% 堆疊。 對於餅圖，格式可以是餅圖或甜甜圈圖。	面積圖、條形圖、柱狀圖、圓餅圖
佈局	位置設定	自訂網格佈局，選項範圍從 1 欄 1 列（1 個格子）到 5 欄 5 列（25 個格子）。	多重統計
傳說	隱藏 或 顯示	隱藏或顯示說明圖表中數據數列的圖例。	異常圖表、分區圖、條形圖、柱形圖、多重統計數據、散佈圖、時程圖表
大小	隱藏 或 顯示	開啟或關閉地圖點的尺寸調整。	地圖
	大小欄位	用來判斷地圖點大小的欄位。	地圖
URL	在列上套用連結	啟用時，選取此資料行中的值會導向至URL資料行中指定的 URL。	表
	URL 數據行	包含 URL 值的數據行。	表
X 軸	標籤	設定水平軸的自定義標籤。	異常圖表、分區圖、條形圖、柱形圖、多重統計數據、散佈圖、時程圖表
	垂直線值	指定垂直參考線的水平軸值。	異常圖表、分區圖、條形圖、柱形圖、多重統計數據、散佈圖、時程圖表
	X 軸刻度	將水平軸的刻度調整為 線性 或 對數。	異常圖表、分區圖、條形圖、多重統計數據、散佈圖、資料表、時程圖表
Y 軸	標籤	設定垂直軸的自定義標籤。	異常圖表、分區圖、條形圖、柱形圖、多重統計數據、散佈圖、時程圖表
	最大值	定義垂直軸上的最大值。	異常圖、區域圖、長條圖、柱狀圖、關鍵績效指標（KPI）、多數據、散點圖、時間圖
	最小值	定義垂直軸上的最小值。	異常圖、區域圖、長條圖、柱狀圖、關鍵績效指標（KPI）、多數據、散點圖、時間圖
	參考行	將圖表上的值標示為視覺指引的參考線。	異常圖、區域圖、長條圖、柱狀圖、關鍵績效指標（KPI）、多數據、散點圖、時間圖

資料系列顏色

資料系列色彩讓你能直接控制顏色如何應用在視覺上。 與其依賴自動色彩分配，不如為每個資料系列指定特定顏色，以傳達意義並維持儀表板間的一致性。

透過使用資料系列顏色，你可以：

• 直接為每個資料系列指派顏色。

• 透過有意的選擇覆蓋系統預設。

• 保持視覺與儀表板的色彩一致性。

此功能支援以下視覺類型：異常圖、區域圖、長條圖、柱狀圖、折線圖、圓餅圖、散點圖及時間圖。

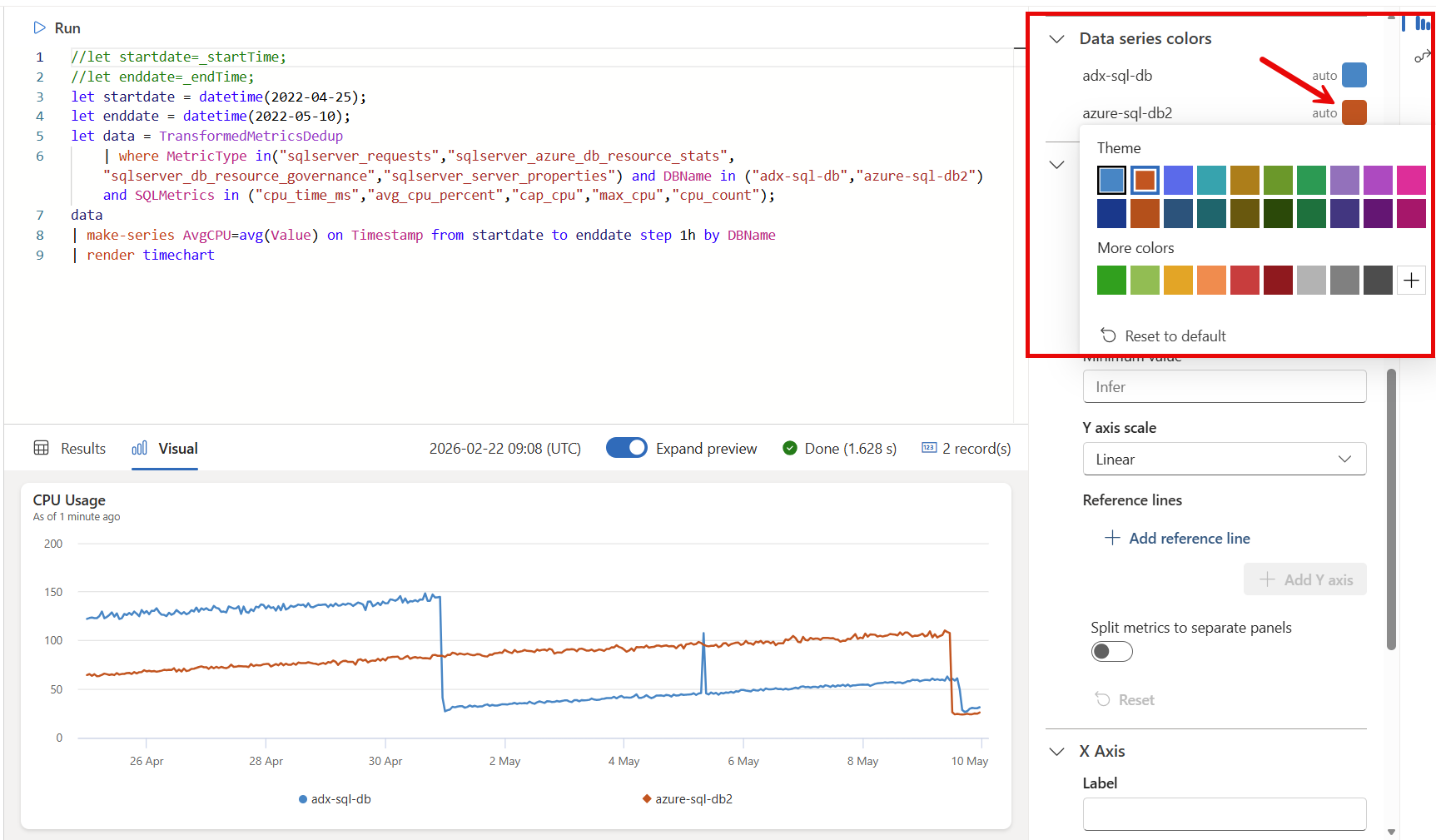

要設定資料序列顏色：

1. 在頂端功能表中，選取 [ 檢視 ] 並切換至 [編輯 模式]。

2. 在你想自訂的圖塊上，選擇 編輯 圖示。

3. 在格式面板的 視覺標籤 中，展開 資料系列顏色 區塊。

4. 為視覺化中的每個資料系列選擇顏色。

5. 選擇 「套用變更 」來儲存你的設定。

當你有意識地分配顏色時，觀眾可以一眼解讀視覺，無需閱讀圖例或標籤。 考慮使用符合組織標準或自然傳達各系列意義的顏色，例如紅色代表關鍵狀態，綠色代表健康指標。

時間序列視覺圖（預覽）

使用時間序列視覺化顯示跨多個指標與類別的時間數據。 它繪製時間上的數值，使辨識趨勢、模式與異常更為容易。

建立時間序列視覺化

Important

確保你的資料包含時間戳記欄位，以及至少一欄的數值欄位，以視覺化時間變化的趨勢。

要在 Azure Data Explorer 儀表板中建立並設定時間序列視覺化：

1. 在頂端功能表中，選取 [ 檢視 ] 並切換至 [編輯 模式]。

2. 選擇你想自訂的視覺圖示上的 編輯 圖示。

3. 在 視覺化格式面板 中，開啟 視覺類型 並選擇 時間序列。

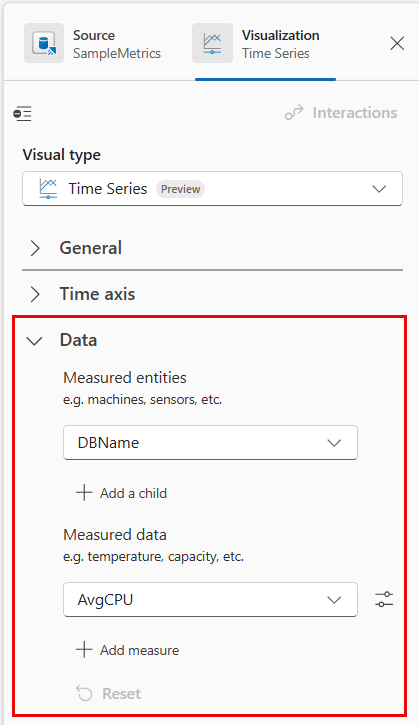

4. 在 資料 區塊中，設定以下屬性：

   • 時間欄（X 軸）：選擇代表橫軸時間區間的時間戳欄。

   • 測量資料（Y軸）：選擇一個或多個數值欄位，在垂直軸上繪製時間變化。

   • 實體與度量 （可選）：選擇分類欄位，將資料分組為多個系列。



5. 進一步自訂圖表，例如設定下列屬性：

   • Y軸縮放：

     • 全球（跨圖表共享比例）
     • 獨立（每張圖表獨立的音階）
     • 適應性（減少離群值的影響）

   • 顏色： 從調色盤或系列中分配顏色。

   • 軸向比例： 根據不同的資料分布，在線性和對數刻度之間切換。

   • Zoom 行為： 啟用平移與縮放，方便互動探索。

6. 選擇 「完成 」以儲存設定並返回儀表板。

7. 在儀表板的視覺化中，你可以與時間序列視覺互動，探索你的資料：

   • 使用 實體與衡量 面板來控制顯示哪些資料：

     • 以名稱搜尋特定影集。
     • 在實體階層中展開或摺疊群組。
     • 選擇或清除可顯示或隱藏系列的勾選框。
     • 重新排序系列以控制顯示與圖例順序。

     此選擇不會改變底層查詢。

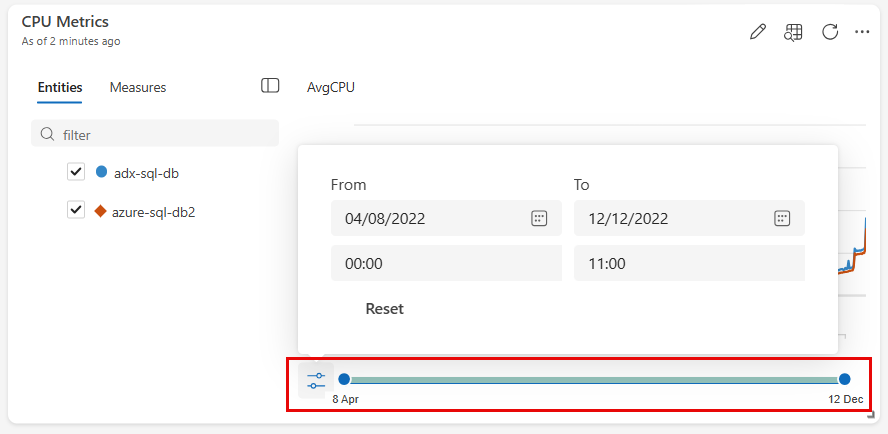

   • 請使用時間軸控制調整時間範圍：

     • 拖動時間滑桿，可以針對特定間隔放大或縮小。
     • 輸入開始時間和結束時間，以定義精確的範圍。

     當顯示多個指標時，所有圖表都會保持同步到所選的時間範圍。



KPI 視覺化

KPI 圖塊會以單一查詢數值作為視覺指標。 它幫助你快速評估指標的健康狀況或狀態。 在需要回答「 這個價值是健康還是有問題？」的監控情境中，使用關鍵績效指標（KPI）磚塊來回答問題。「是高於還是低於基準目標？」

顯示模式

KPI 圖塊支援四種顯示模式：

Mode	說明	最適合用於
軌距	一個180°弧線，指針指向當前數值	經典監控儀表板
Bar	一條水平條狀填滿以反映當前數值	緊湊的水平佈局
甜甜圈	完整的 360° 進度環	方形瓷磚佈局
Number	一個帶有閾值顏色的大型格式數字	高密度儀表板

新增一個關鍵績效指標（KPI）圖塊

1. 在你的儀表板中，切換到 編輯 模式。

2. 在頂方選單欄，選擇「新增視覺化」，然後選擇 KPI。

3. 設定 KPI 設定：

   • 視覺類型：選擇長條圖、環圈圖、儀表和數字。
   • 資料：從查詢中選擇數值欄位來顯示。
   • 數值格式：選擇 自動、小數、千分隔符或緊湊符號（例如 1.2K）。
   • 條件格式：設定閾值以定義 KPI 的健康、警告與關鍵範圍。 你也可以選擇較高或較低的數值被視為較差。
   • 參考線：可選擇性地加入基準線以指示目標或期望值。

4. 選擇 「完成 」以將該磁貼加入儀表板。

5. 選擇 儲存 按鈕以儲存儀表板。

Tip

使用 Copilot 從自然語言建立並設定 KPI 磚塊。 例如，可以試試「 以 CPU 使用率作為指標，閾值設在 70 和 90」 或 「建立錯誤率 KPI，基準為 5%」。

KPI 閾值狀態

KPI 磚塊會根據目前值和你的門檻設定，顯示三種閾值狀態之一：

State	預設顏色	說明
良好	🟢 綠色	數值在正常範圍內。
警告	🟡 黃色	價值正接近關鍵水準。
重要	🔴 紅色	數值處於異常範圍內。

你可以設定閾值方向。 將越高越差用於錯誤率或延遲等指標，或將越低越差用於吞吐量或可用性等指標。 為了確保無障礙，閾值狀態除了顏色外，還會使用圖案填充（條紋或點），以便色盲使用者也能區分。

KPI 變化偵測

KPI 圖塊採用事件驅動更新，而非輪詢。 當資料來源接收新資料時，KPI 值會自動更新，並呈現平滑的 300 毫秒過渡動畫。 如果在 60 秒內（可在磁貼設定中設定）內未收到新資料，則會顯示一個資料 過時 的覆蓋層，顯示上次更新的時間戳。

回應式大小調整

KPI 磚塊會根據磚塊大小調整其版面配置：

圖塊大小	已渲染的元素
小型（2×2至3×3）	僅限值和閾值顏色。
中等（4×4至6×6）	價值、標籤、單位、門檻顏色和基準標記。
大型（7×7及以上）	完整渲染，包含閾值帶、刻度標記和比例標籤。

內嵌影像

你可以用 Markdown 文字在儀表板的磁磚中嵌入圖片。

如需 GitHub Flavored Markdown 的詳細資訊，請參閱 GitHub Flavored Markdown 規格。

1. 開啟 儀錶板。

2. 在頂端功能表中，選取 [+ 新增>] [新增文字 ] 以開啟文字磚。



3. 在查詢窗格中，請使用以下語法貼上位於圖片主機服務中的圖片 URL：

   ![](URL)

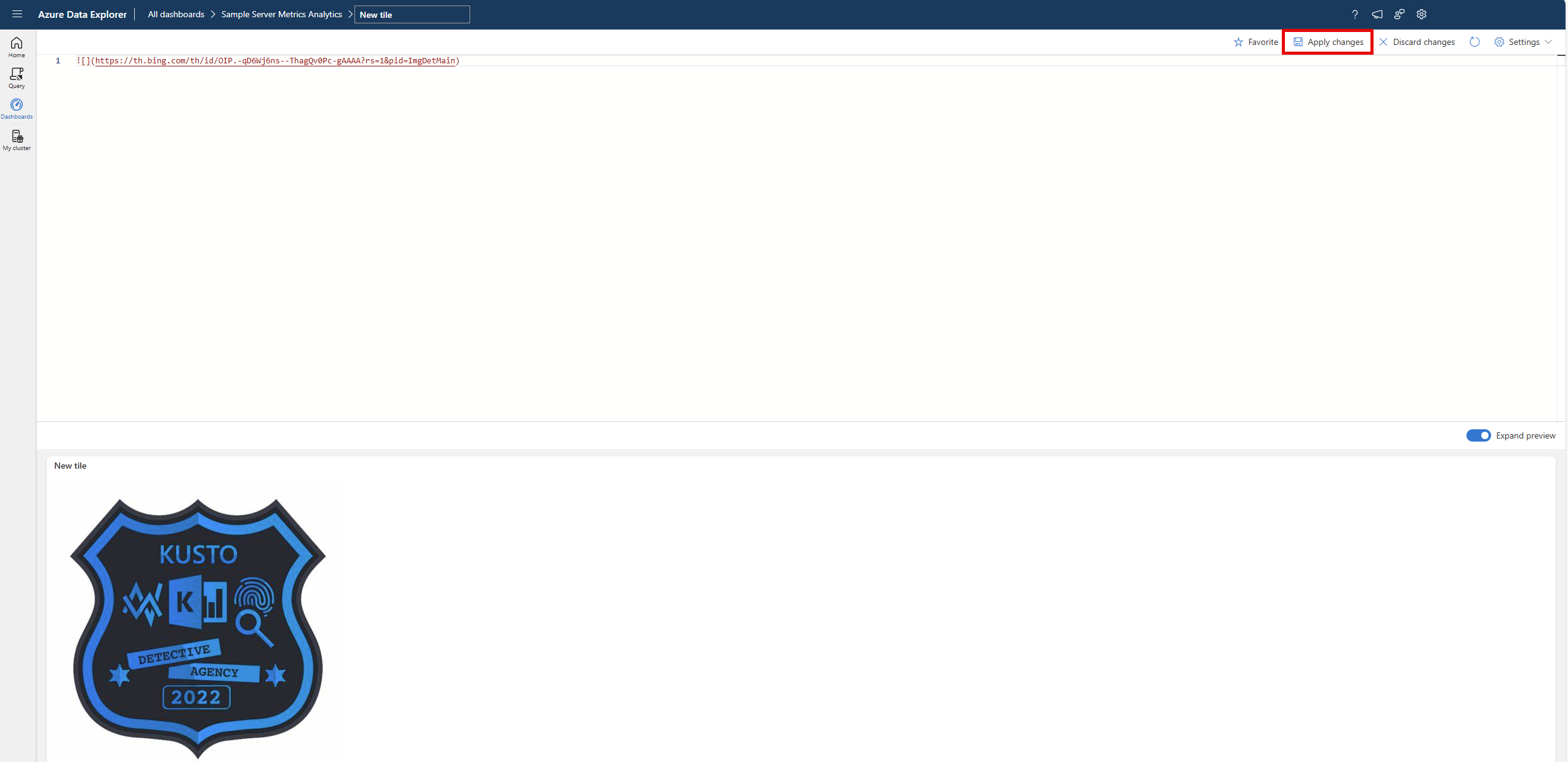

   影像會在方塊的預覽中顯示。



4. 在頂端功能表中，選取 [ 套用變更 ] 以儲存磚。



如需 GitHub Flavored Markdown 中影像語法的詳細資訊，請參閱 Images。
