教學課程：準備部署 Azure Stack Edge Pro GPU

  • 發行項

本教學課程是完整部署 Azure Stack Edge Pro GPU 所需的一系列部署教學課程中的第一個。 本教學課程說明如何準備Azure 入口網站以部署 Azure Stack Edge 資源。

您需要系統管理員許可權才能完成設定和設定程式。 入口網站準備需要不到 10 分鐘的時間。

在本教學課程中，您會了解如何：

  • 建立新資源
  • 取得啟用金鑰

開始使用

針對 Azure Stack Edge Pro GPU 部署，您必須先準備環境。 環境就緒之後，請遵循必要的步驟，並視需要執行選擇性步驟和程式，以完整部署裝置。 逐步部署指示會指出何時應該執行這些必要和選擇性步驟。

步驟 描述
製備 您必須完成這些步驟，才能準備即將進行的部署。
部署設定檢查清單 使用此檢查清單來收集及記錄部署前後的資訊。
部署必要條件 這些必要條件會驗證環境是否已準備好進行部署。
部署教學課程 您需要這些教學課程，才能在生產環境中部署您的 Azure Stack Edge Pro GPU 裝置。
1.準備 Azure Stack Edge Pro GPU 的Azure 入口網站 安裝 Azure Stack Box Edge 實體裝置之前，請先建立及設定 Azure Stack Edge 資源。
2.安裝 Azure Stack Edge Pro GPU 將 Azure Stack Edge Pro GPU 實體裝置解壓縮、機架和纜線。
3. 連線至 Azure Stack Edge Pro GPU 安裝裝置之後，請連線到裝置本機 Web UI。
4.設定 Azure Stack Edge Pro GPU 的網路設定 設定網路，包括您裝置的計算網路和 Web Proxy 設定。 如果設定雙節點叢集，也需要進階網路和叢集組態。
5.設定 Azure Stack Edge Pro GPU 的裝置設定 指派裝置名稱和 DNS 網域、設定補救伺服器和裝置時間。
6.設定 Azure Stack Edge Pro GPU 的安全性設定 設定裝置的憑證。 使用裝置產生的憑證或攜帶您自己的憑證。
7.啟用 Azure Stack Edge Pro GPU 使用服務的啟用金鑰來啟動裝置。 裝置已準備好設定 SMB 或 NFS 共用，或透過 REST 進行連線。
8.設定計算 在您的裝置上設定計算角色。 也會建立 Kubernetes 叢集。
9A.使用 Edge 共用傳輸資料 新增共用，並透過 SMB 或 NFS 連線至共用。
9B。使用 Edge 儲存體帳戶傳輸資料 新增儲存體帳戶，並透過 REST API 連線至 Blob 儲存體。

您現在可以開始收集 Azure Stack Edge Pro GPU 裝置軟體設定的相關資訊。

部署設定檢查清單

部署裝置之前，您需要收集資訊，以在 Azure Stack Edge Pro GPU 裝置上設定軟體。 事先準備這項資訊有助於簡化在您的環境中部署裝置的程式。 使用 Azure Stack Edge Pro GPU 部署設定檢查清單 來記下部署裝置時設定詳細資料。

必要條件

以下是 Azure Stack Edge 資源、Azure Stack Edge Pro GPU 裝置和資料中心網路的設定必要條件。

針對 Azure Stack Edge 資源

開始之前，請確定：

  • 您的 Microsoft Azure 訂用帳戶已啟用 Azure Stack Edge 資源。 請確定您使用支援的訂用帳戶，例如 Microsoft Enterprise 合約 （EA） 、 雲端解決方案提供者 （CSP） 或 Microsoft Azure 贊助 。 不支援隨用隨付訂用帳戶。 若要識別您擁有的 Azure 訂用帳戶類型，請參閱 什麼是 Azure 供應專案？ 。

  • 您在 Azure Stack Edge、IoT 中樞和Azure 儲存體資源的資源群組層級具有擁有者或參與者存取權。

    • 若要建立任何 Azure Stack Edge 資源，您應該具有資源群組層級範圍為參與者（或更高許可權）的許可權。
    • 您也必須確定 Microsoft.DataBoxEdge 已註冊 和 Microsoft.KeyVault 資源提供者。 若要建立任何IoT 中樞資源， Microsoft.Devices 應該註冊提供者。
      • 若要註冊資源提供者，請在Azure 入口網站中，移至 [ 首頁 > 訂用帳戶 > ] [訂用帳戶] [資源 > 提供者 ]。
      • 搜尋特定資源提供者，例如 ， Microsoft.DataBoxEdge 並註冊資源提供者。
    • 若要建立儲存體帳戶資源，您需要在資源群組層級設定參與者或更高的存取權。 Azure 儲存體預設為已註冊的資源提供者。

  • 若要在 Azure Edge 硬體中心建立訂單，您必須確定 Microsoft.EdgeOrder 提供者已註冊。 如需有關如何註冊的資訊，請移至註冊資源提供者。

  • 您可以透過系統管理員或使用者存取 Azure AD Graph API 來產生啟用金鑰或認證作業，例如使用儲存體帳戶的共用建立。 如需詳細資訊，請參閱 Azure Active Directory 圖形 API 。

針對 Azure Stack Edge Pro GPU 裝置

部署實體裝置之前，請確定：

  • 您已執行 Azure Stack 網路整備檢查工具 ，以檢查 Azure Stack Edge 裝置的網路整備程度。 您可以使用此工具來檢查防火牆規則是否封鎖存取服務的任何基本 URL，以及驗證自訂 URL 以及其他測試。 如需詳細資訊，請參閱 檢查 Azure Stack Edge 裝置 的網路整備程度。

  • 您已檢閱出貨套件中包含的安全資訊。

  • 若要在資料中心的標準 19* 機架中掛接裝置，請務必具有：

    • 部署單一節點裝置時可用的 1U 位置。
    • 部署兩個節點叢集時可用的兩個 1U 位置。

  • 您可以存取裝置可以安全休息的平面、穩定和層級工作介面。

  • 您想要設定裝置的月臺具有來自獨立來源的標準 AC 電源，或具有不斷電供應系統供應器 （UPS） 的機架電源配置單位 （PDU）。

  • 您可以存取您的裝置。

針對資料中心網路

開始之前，請確定：

  • 資料中心內的網路會根據 Azure Stack Edge Pro GPU 裝置的網路需求進行設定。 如需詳細資訊，請參閱 Azure Stack Edge Pro GPU 系統需求 。

  • 針對 Azure Stack Edge Pro GPU 的正常作業條件，您有：

    • 至少 10 Mbps 下載頻寬，以確保裝置保持更新。
    • 至少 20 Mbps 的專用上傳和下載頻寬，以傳輸檔案。
    • AP5GC 網路上的網際網路連線至少需要 100 Mbps。

建立新資源

在此步驟中，您會先訂購裝置，然後建立管理資源，以使用雲端中的服務來管理裝置。

建立訂單資源

若要訂購裝置，請使用 Azure Edge 硬體中心。 Azure Edge 硬體中心 可讓您探索及訂購各種來自 Azure 混合式組合的硬體，包括 Azure Stack Edge Pro GPU 裝置。

如果您有現有的裝置，請略過此步驟並 建立裝置 的管理資源。

當您透過 Edge 硬體中心訂購訂單時，可以訂購多個裝置、寄送到多個位址，而且您可以重複使用寄送至其他訂單的位址。

透過 Edge 硬體中心訂購將會建立 Azure 資源，其中包含所有訂單相關資訊。 每個資源都會針對每個已排序的單位建立一個資源。 在收到裝置以啟用和管理裝置之後，您必須建立 Azure Stack Edge 資源。

若要透過 Azure Edge 硬體中心下訂單，請執行下列步驟：

  1. 使用此 Microsoft Azure 認證登入此 URL 的 Azure 入口網站： https://portal.azure.com 。

  2. 選取 [+ 建立資源]。 搜尋並選取 [Azure Edge 硬體中心 ]。 在 Azure Edge 硬體中心中，選取 [ 建立 ]。

    Screenshot of the Azure Stack Edge Hardware Center home page. The Create button is highlighted.

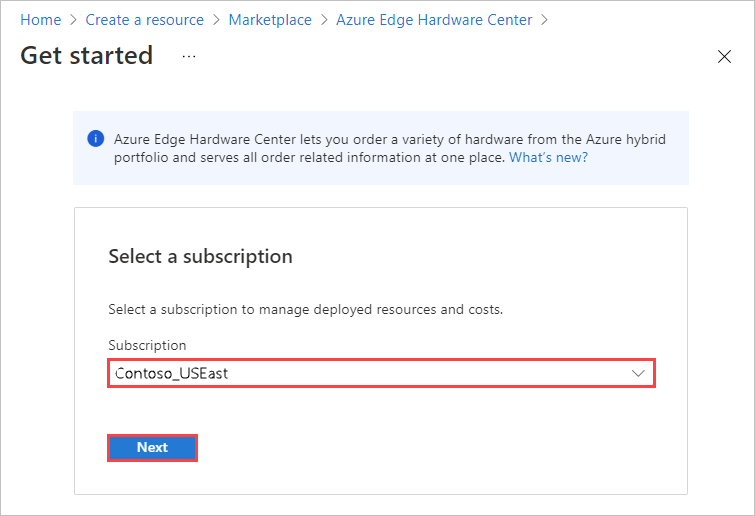

  3. 選取訂用帳戶，然後選取 [ 下一步 ]。

    Screenshot of the

  4. 若要啟動訂單，請選取 您想要訂購的產品系列旁的 [訂單 ]，例如 Azure Stack Edge 。 如果您沒有看到產品系列，您可能需要使用不同的訂用帳戶;選取 [嘗試選取不同的訂用帳戶 ]。

    Screenshot for selecting a product family from which to order in Azure Edge Hardware Center. The Order button by a product family is highlighted.

  5. 選取訂單的出貨目的地。

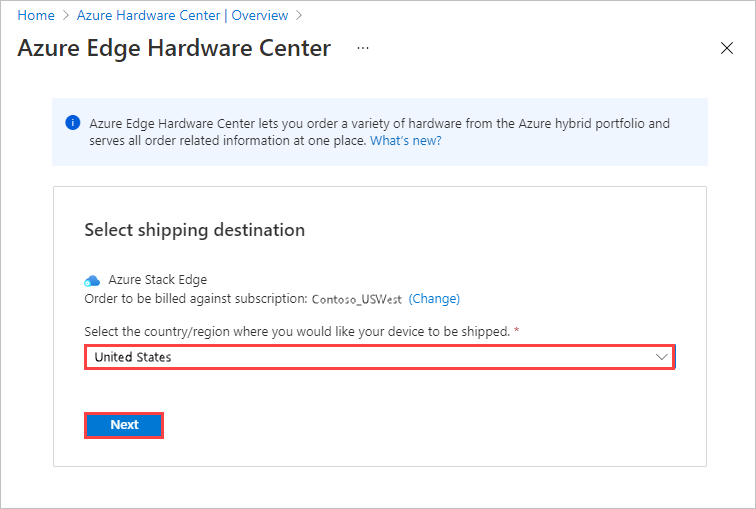

    Screenshot for selecting a shipping destination for your Azure Edge Hardware Center order. The shipping destination option and Next button are highlighted.

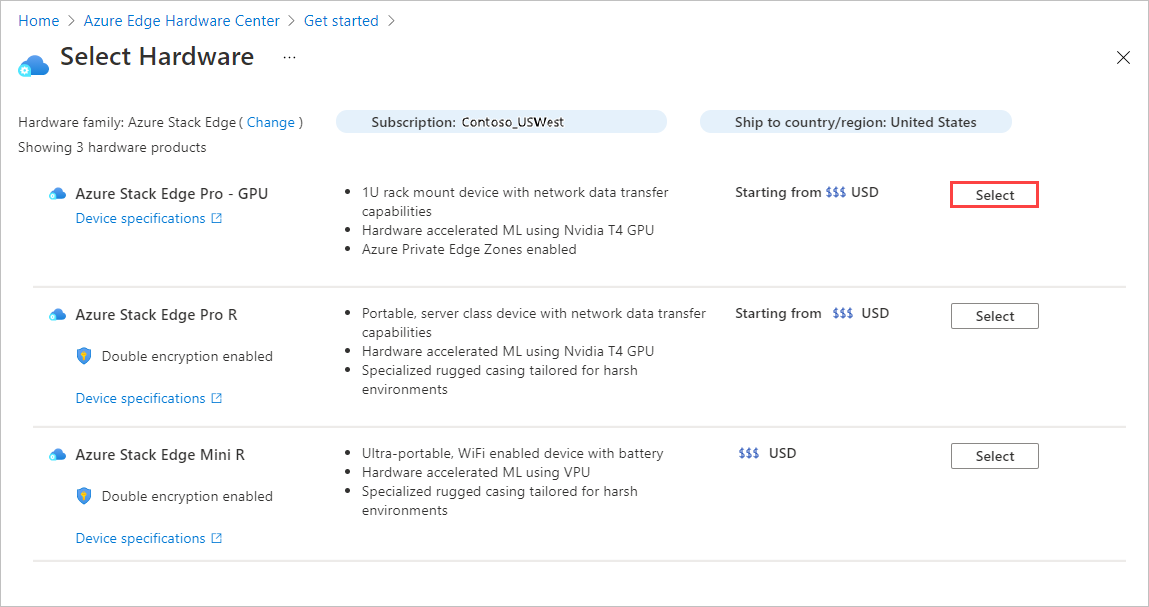

  6. 在 [ 選取硬體 ] 頁面上，使用 [ 選取 ] 按鈕來選取要訂購的硬體產品。 例如，此處 已選取 Azure Stack Edge Pro - GPU 。

    Screenshot for selecting a hardware product for an Azure Edge Hardware Center order. The Select button for a product is highlighted.

    選取硬體產品之後，您將選取要訂購的裝置組態。 例如，如果您選擇 Azure Stack Edge Pro - GPU，您可以從 Azure Stack Edge Pro - 1 GPU 和 Azure Stack Edge Pro - 2 GPU 模型中進行選擇。

    如果您要為 Azure Stack Edge 排定第一次訂單，請選取 [註冊 ] 並填寫 Web 表單，作為 Azure Edge 硬體中心訂購體驗的一部分。

    Web 表單會收集關於部署的下列詳細資料：

    • 總部署規模
    • 叢集大小
    • 硬體需求
    • 地理目前狀態

    Microsoft 會評估您提供的部署詳細資料，並可能會透過電子郵件連絡您以取得詳細資訊。 對於新客戶，我們已有某些需求，以確保 Azure Stack Edge 適合使用案例;並非所有要求都會完成。 如果您有問題，您可以將電子郵件傳送至 AzureStack1Pinquiry@microsoft.com 。

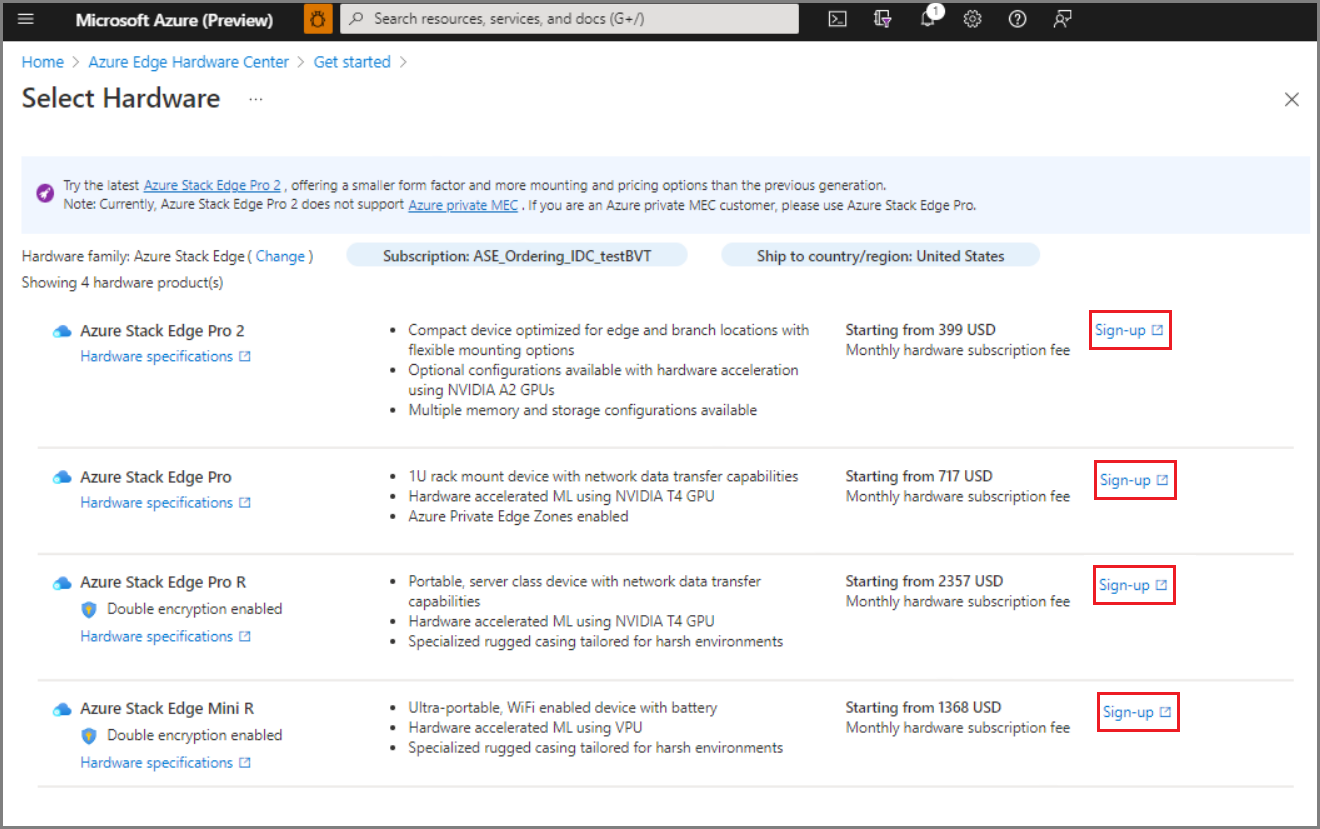

    Screenshot of web form for first-time customer Azure Stack Edge hardware orders. The Sign-up button for a product is highlighted.

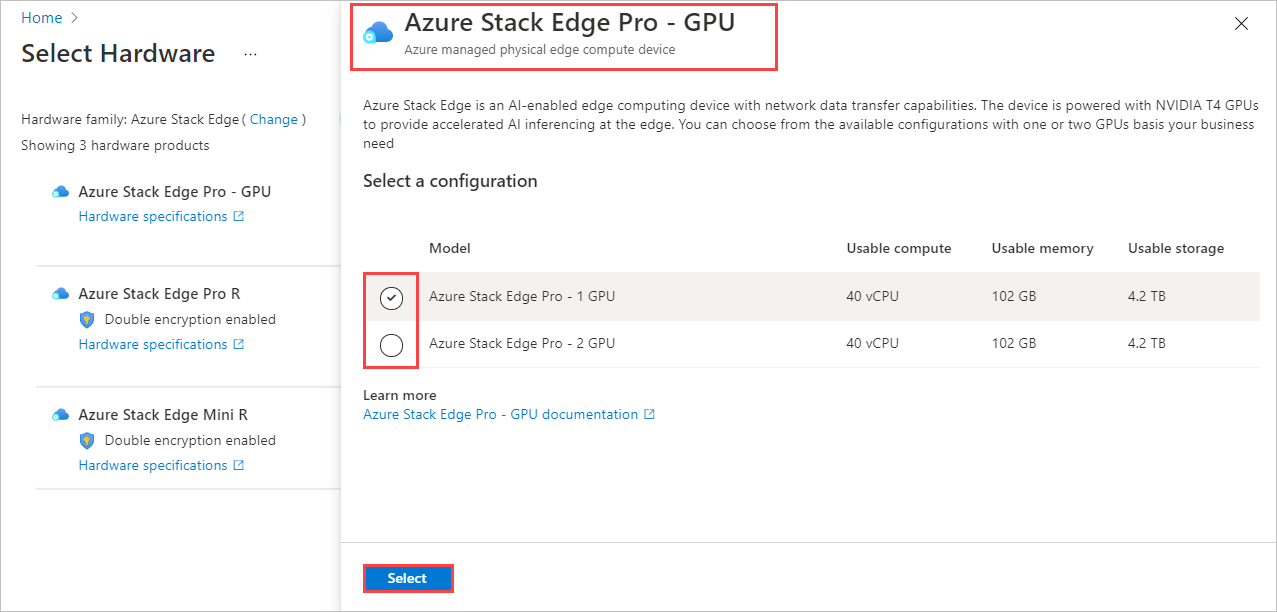

  7. 選取裝置組態，然後選擇 [ 選取 ]。 可用的組態取決於您選取的硬體。 以下畫面顯示 Azure Stack Edge Pro - GPU 裝置的可用組態。

    如果您要訂購具有相同設定的 Azure Stack Edge Mini R 裝置，則不會看到此畫面。

    Screenshot for selecting a hardware configuration for a hardware product in an Azure Edge Hardware Center order. Hardware product and configuration options are highlighted.

    [建立訂單 精靈] 隨即 開啟。

  8. 在 [ 基本] 索引 標籤上，提供 訂單名稱 、 資源群組 和 區域 。 然後選取 [下一步：運送 + 數量 > ]。

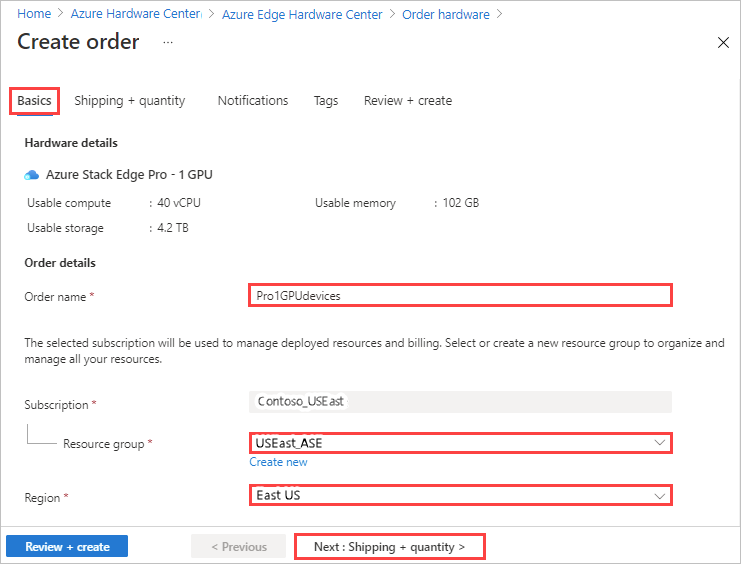

    Screenshot of the Basics tab for entering an order name, resource group, and region for an Azure Edge Hardware Center order

    接下來，您會將每個寄送新增至您要傳送裝置的位址，然後指定要傳送至每個位址的裝置數量。 每個訂單最多可以訂購 20 個單位（裝置）。

  9. 在 [ 出貨 + 數量 ] 索引標籤上，新增每個寄送至位址，以將裝置傳送至：

    • 若要新增寄送至位址，請選取 [新增位址 ]。

      [新增位址 ] 畫面上 的必要 [位址別名 ] 欄位會識別位址以供日後使用。 當您完成填入位址欄位時，請選取 [新增 ]。 然後使用 [選取位址] 將位址新增至您的訂單。

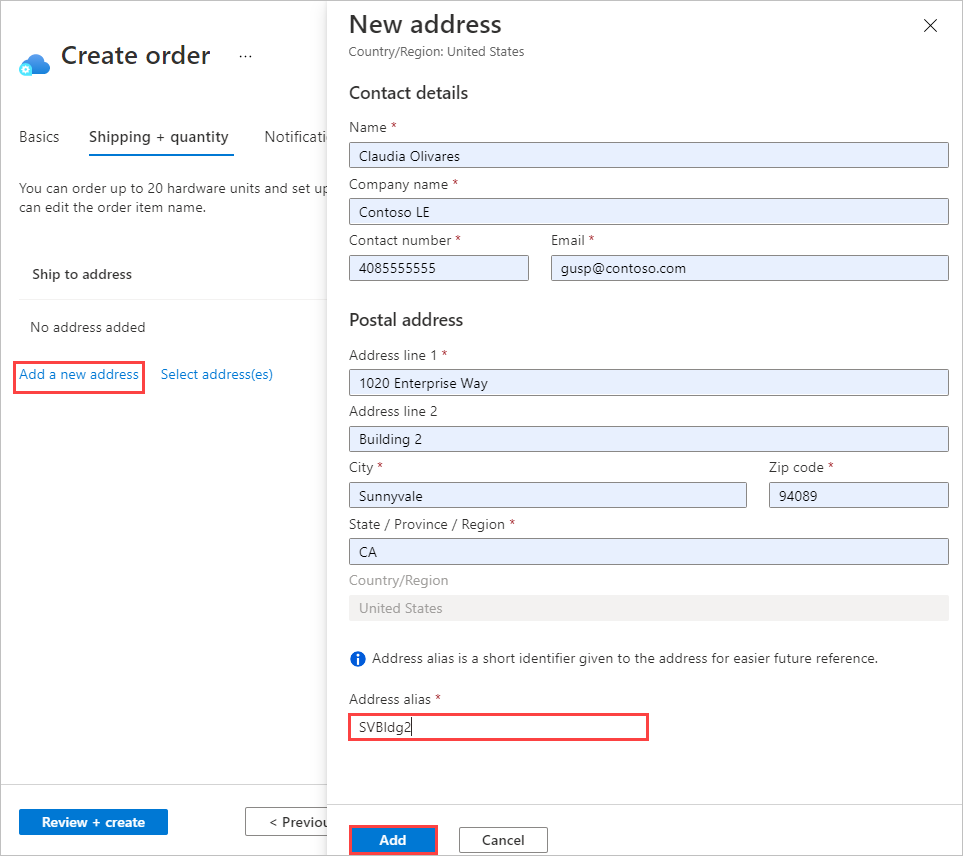

      Screenshot of New address screen for Azure Edge Hardware Center order. Address alias option and Add button are highlighted.

    • 若要使用寄送至先前訂單的位址，或使用您剛才新增的位址，請選擇 [ 選取位址]。 然後，在 [ 選取位址] 畫面上，選取一或多個位址，然後選擇 [ 選取 ]。

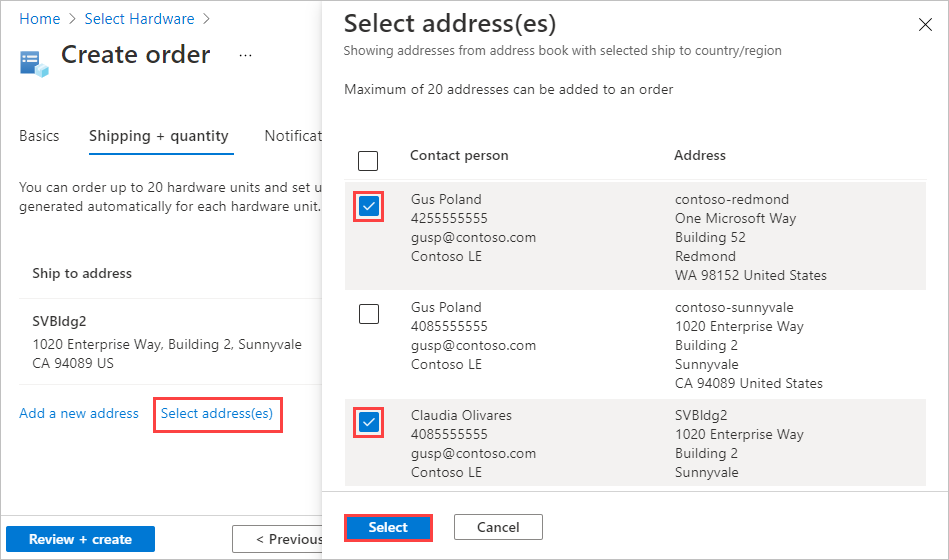

      Screenshot of Select Addresses screen for Azure Edge Hardware Center order.

    [出貨 + 數量 ] 索引 標籤現在有個別的專案可供每個出貨位址使用。

    每個訂單專案名稱都包含名稱前置詞（訂單名稱後面接著位址別名），每個寄送至該位址的裝置的專案編號。

    Illustration of Shipping Plus Quantity tab for Azure Edge Hardware Center order with 2 addresses. The parts of an order item name are identified.

  10. 針對每個位址，輸入 [運送 + 數量 ] 索引標籤上 要寄送的裝置數量 。

    當您輸入一個以上的數量時，訂單專案名稱後面會出現一個 +n 個 標籤。

    Screenshot showing the Shipping + quantity tab with a Quantity of more than one for an address

  11. 如果您想要變更訂單專案的名稱，請選取並按一下訂單專案名稱，以開啟 [ 重新命名訂單專案 ] 窗格。 如果您要將多個專案寄送至位址，請選取 [+n]。

    您可以進行兩種類型的名稱變更：

    • 若要針對所有訂單專案使用不同的名稱前置詞，請編輯 [名稱前置 詞]，然後選取 [套用 ]，如下列畫面所示。

    • 您也可以個別編輯每個訂單專案的名稱。

    當您完成時，請選取 [ 完成 ]。

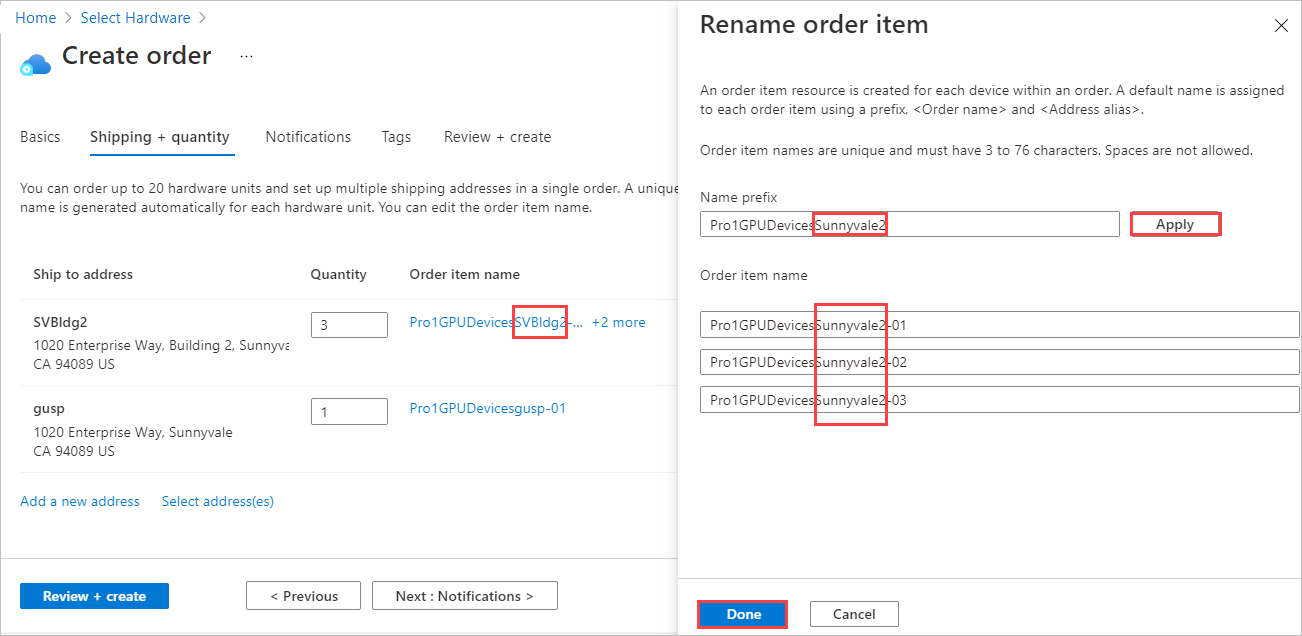

    Screenshot showing how to rename order items for an Azure Edge Hardware Center order

    選取 [ 下一步：通知 > ] 以繼續。

  12. 如果您想要在訂單進行時收到狀態通知，請在 [通知 ] 索引標籤上 輸入每個收件者的電子郵件地址。

    若要新增電子郵件地址，請輸入位址，然後選取 [ 新增 ]。 您最多可以新增 20 個電子郵件地址。

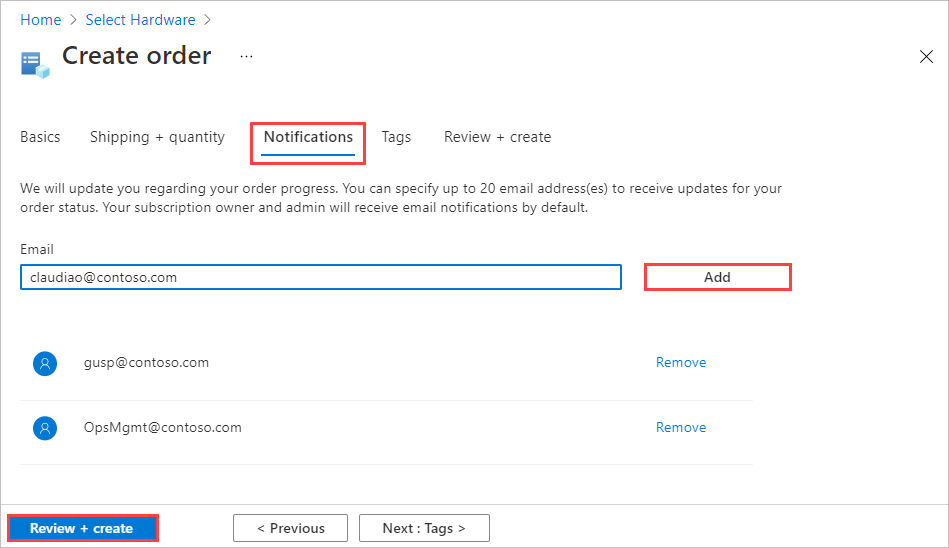

    Screenshot of Notifications tab for Azure Edge Hardware Center order. Notifications tab, Add button, and Review Plus Create button are highlighted.

    當您完成時，請選取 [ 檢閱 + 建立 ] 以繼續。

  13. 在 [檢閱 + 建立] 索引標籤上：

    1. 檢閱您的訂單。 當您開啟此畫面時，會自動驗證訂單。 如果您看到 驗證失敗的 橫幅，您必須先修正問題，才能建立訂單。

    2. 檢閱 隱私權條款 ，然後選取核取方塊以同意它們。

    3. 選取建立。

    Screenshot of the Review + create tab for an Azure Edge Hardware Center order

    在部署期間，訂單會在入口網站中開啟，並顯示每個訂單專案的狀態。 部署完成之後，您可能需要依 [部署詳細 資料] 按一下向下箭號 ，以查看個別專案的狀態。

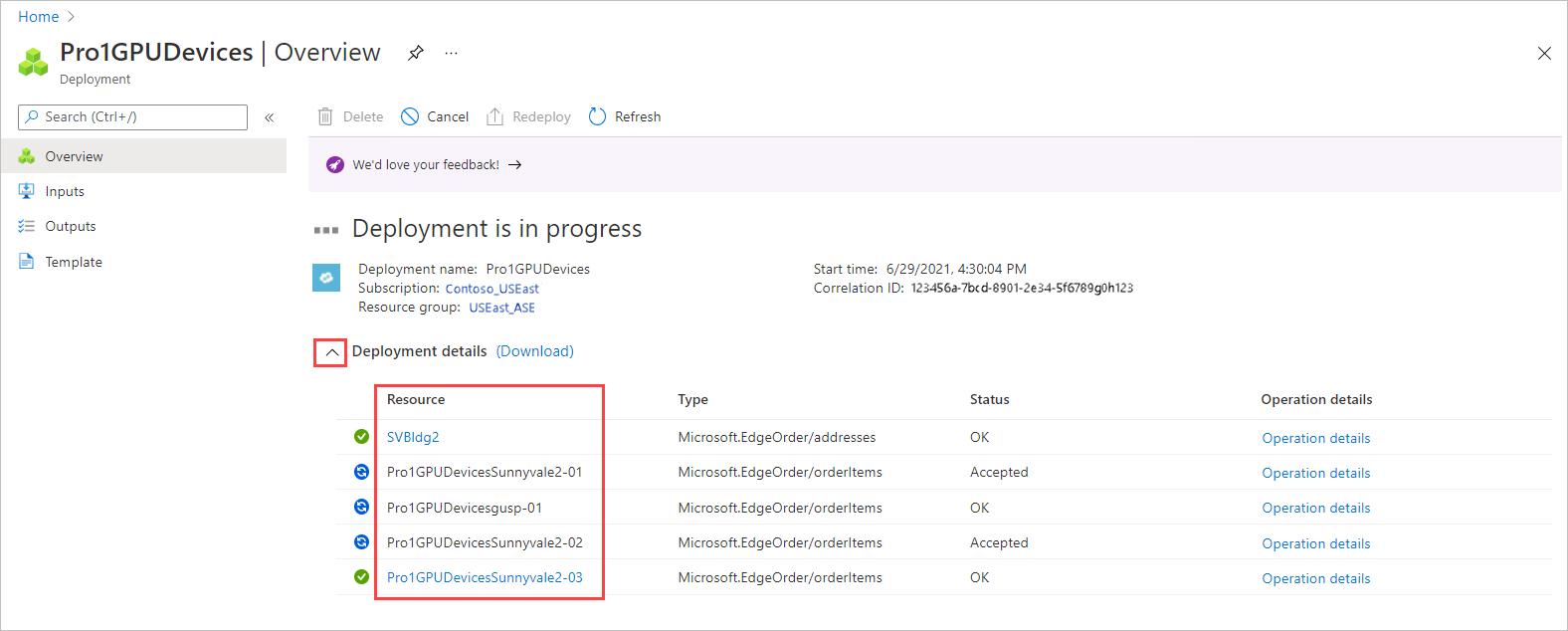

    Screenshot showing Deployment Details while an Azure Edge Hardware Center order is deployed. Resource details are highlighted.

  14. 若要檢視訂單專案的詳細資料，如下所示，請選取部署詳細資料之 [資源 ] 資料行中的 專案。

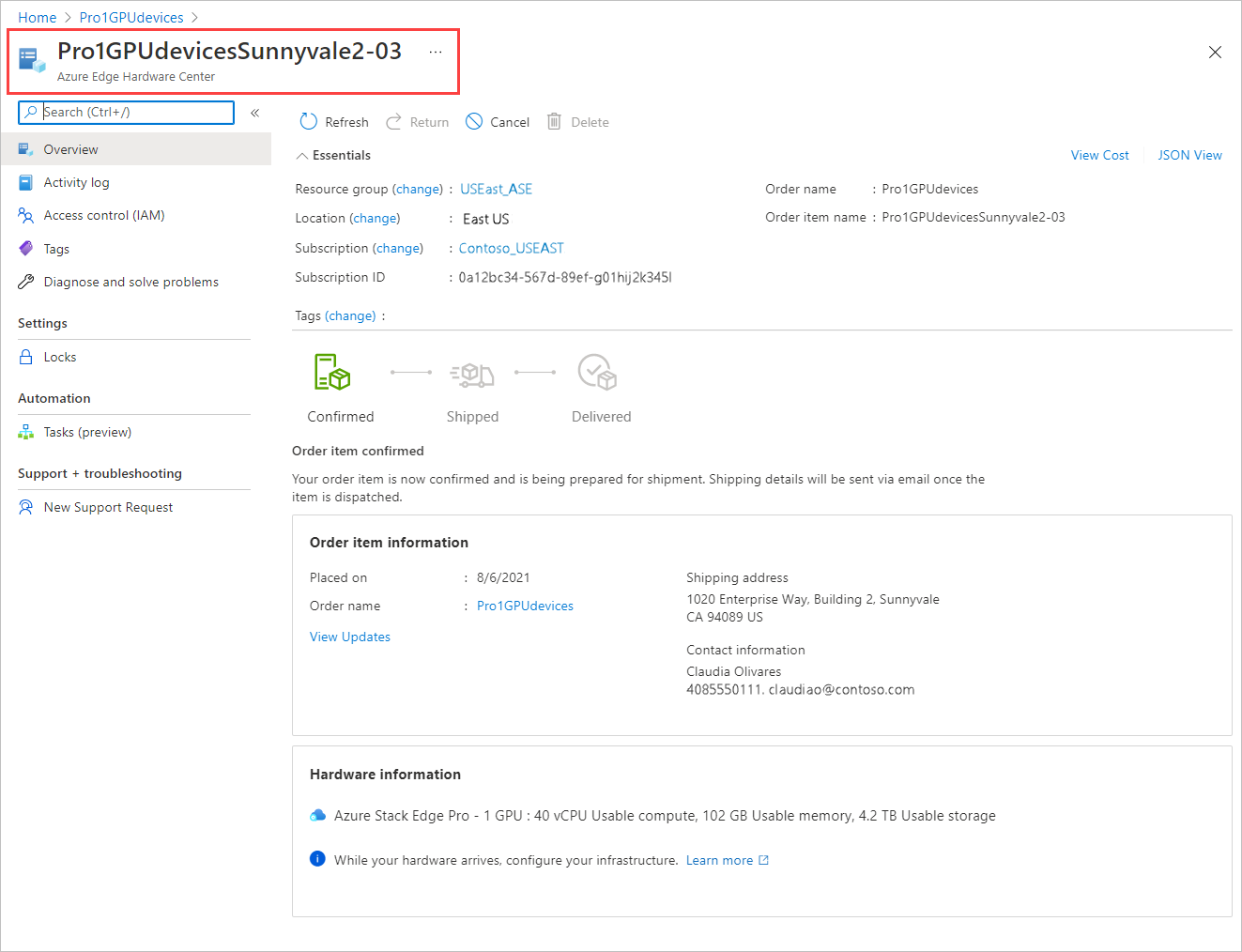

    Screenshot showing resource details for a selected resource in an Azure Edge Hardware Center order. Resource name is highlighted.

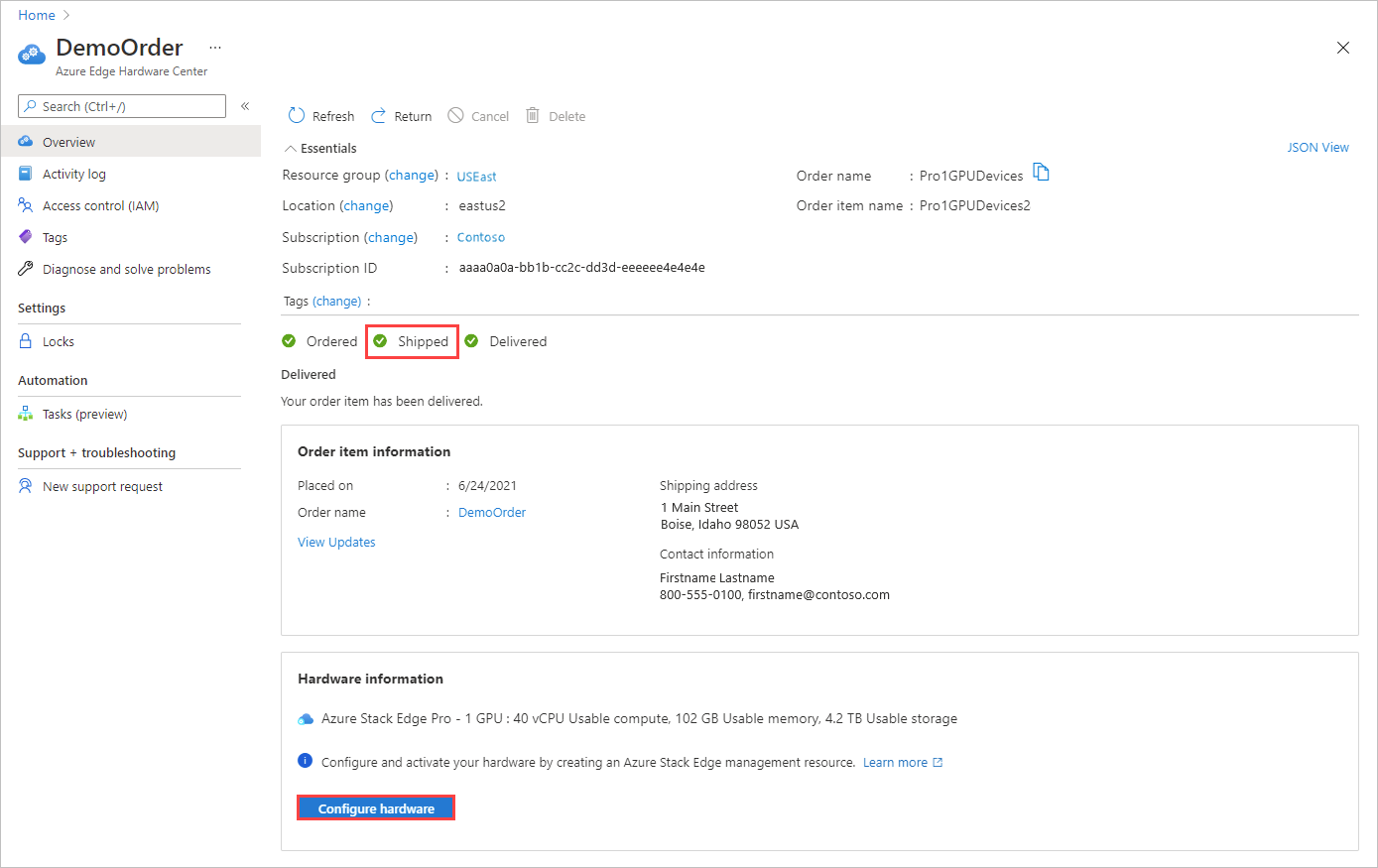

  15. 裝置出貨後（ 出貨 標籤為綠色）， [設定硬體 ] 選項會新增至專案詳細資料。 選取該選項以在 Azure Stack Edge 中建立裝置的管理資源。

    Screenshot showing the Configure hardware option for an order item shipped from the Azure Edge Hardware Center.

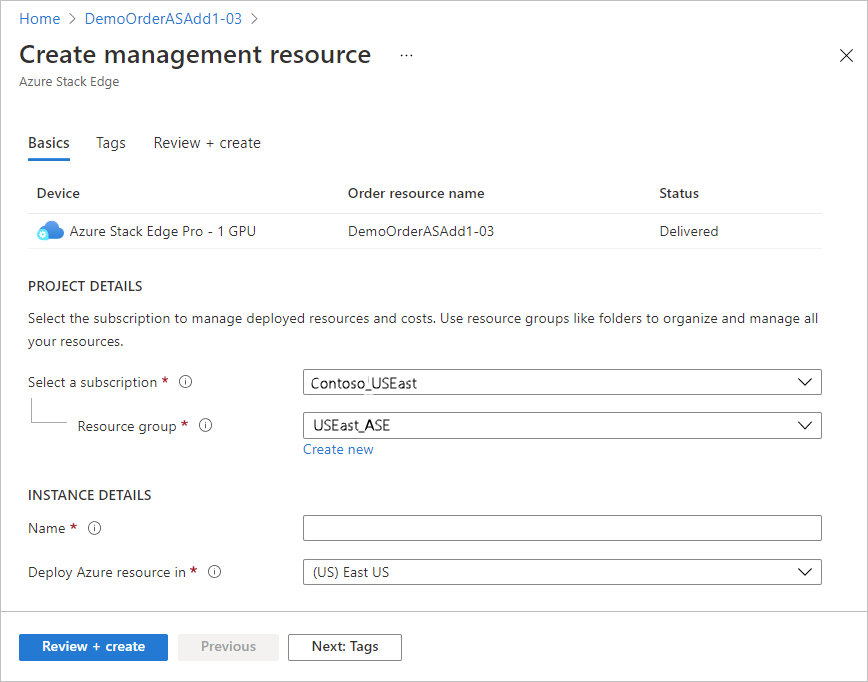

    訂用帳戶、資源群組和部署區域會從訂單中填入，但您可以加以變更。

    Screenshot of the Create management resource screen for a shipped order item in an Azure Edge Hardware Center order.

    啟動裝置之後，您將能夠從專案開啟管理資源，並從管理資源開啟訂單專案。

為每個裝置建立管理資源

若要為透過 Azure Edge 硬體中心排序的裝置建立管理資源，請執行下列步驟：

  1. 使用此 Microsoft Azure 認證登入此 URL 的 Azure 入口網站： https://portal.azure.com 。

  2. 有兩種方式可以開始建立新的管理資源：

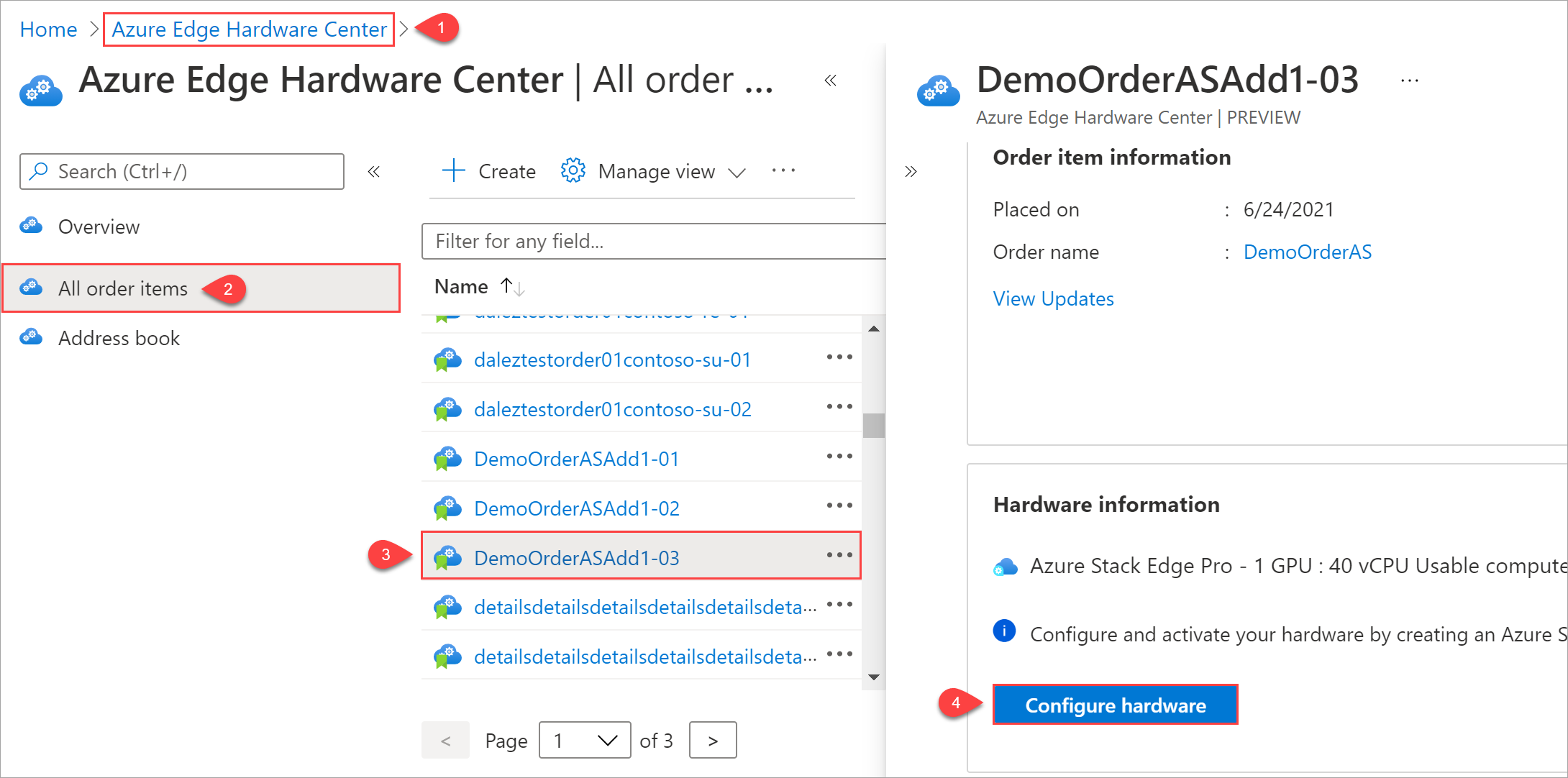

    • 透過 Azure Edge 硬體中心：搜尋並選取 [Azure Edge 硬體中心 ]。 在 [硬體中心] 中，顯示 [所有訂單專案 ]。 選取專案 [名稱 ]。 在 [概觀] 專案中 ，選取 [ 設定硬體 ]。

      [設定 硬體 ] 選項會出現在裝置出貨之後。

      Illustration showing 4 steps to start management resource creation from an order item in the Azure Edge Hardware Center.

    • 在 Azure Stack Edge 中：搜尋並選取 [Azure Stack Edge ]。 選取 + 建立。 然後選取 [ 建立管理資源 ]。

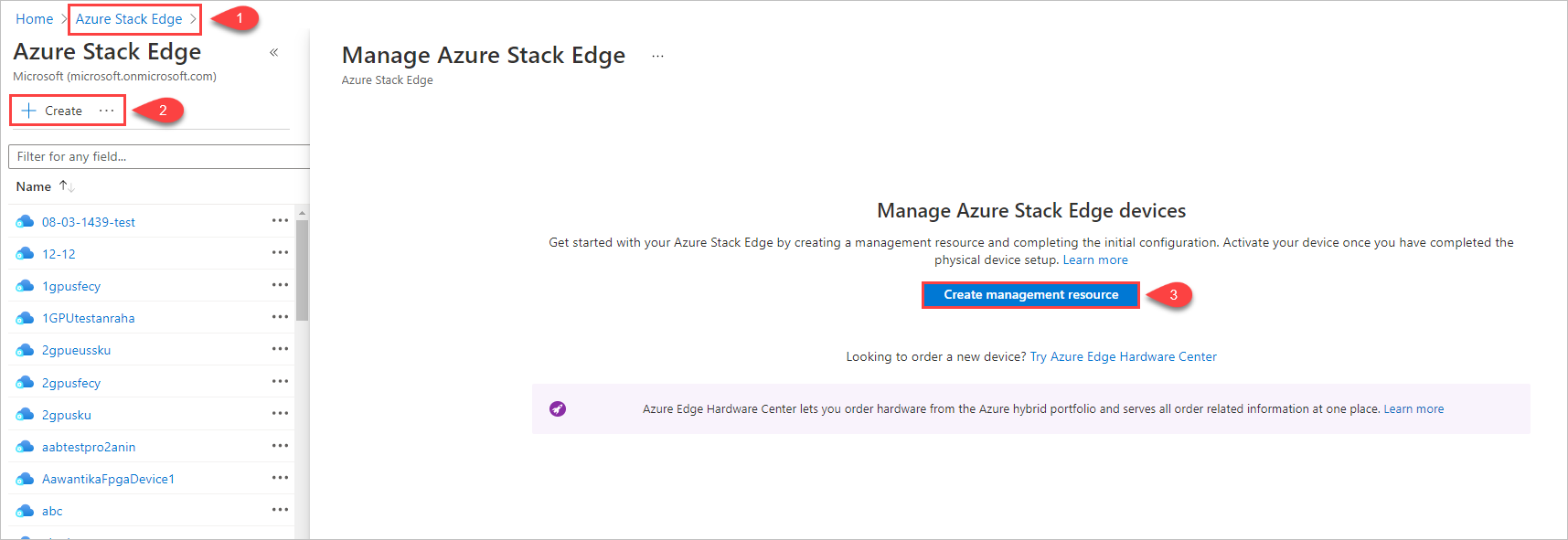

      Illustration showing 3 steps to start management resource creation in Azure Stack Edge.

    [建立管理資源 精靈] 隨即 開啟。

  3. 在 [ 基本] 索引 標籤上，輸入下列設定：

    設定 值
    選取訂用帳戶 1 選取要用於管理資源的訂用帳戶。
    資源群組 1 選取要用於管理資源的資源群組。
    名稱 提供管理資源的名稱。
    在 中部署 Azure 資源 選取管理資源中繼資料所在的國家或地區。 中繼資料可以儲存在與實體裝置不同的位置。

    1 組織可能會使用不同的訂用帳戶和資源群組來訂購裝置，而不是用來管理裝置。

    Screenshot of the Basics tab for Create Management Resource. The Basics tab, options, and Review Plus Create button are highlighted.

    選取 [檢閱 + 建立] 以繼續執行。

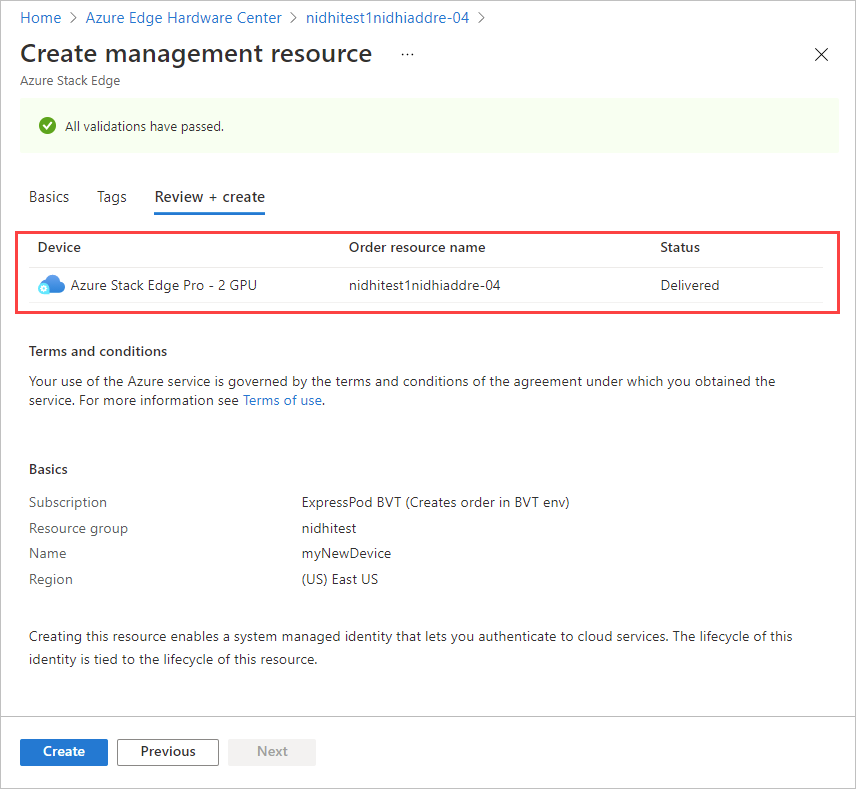

  4. 在 [ 檢閱 + 建立] 索引標籤上，檢閱管理資源和使用規定的基本設定。 然後選取建立。

    如果您按一下 Azure Edge 硬體中心訂單中傳遞專案的 [設定硬體 ] 來啟動此程式，則會在畫面頂端列出裝置、訂單資源名稱和訂單狀態。

    Screenshot of Review Plus Create tab when an Azure Stack Edge management resource is created for an order item in Azure Edge Hardware Center. Device order info is highlighted.

    在通過所有驗證檢查之前，無法使用 [ 建立 ] 按鈕。

  5. 程式完成時，會開啟新資源的 [ 概觀 ] 窗格。

    Screenshot showing a completed management resource in Azure Stack Edge.

取得啟用金鑰

在 Azure Stack Edge 資源已啟動並執行之後，您將必須取得啟用金鑰。 此金鑰是用來啟動 Azure Stack Edge Pro GPU 裝置，並使用資源連線。 您現在可以在 Azure 入口網站中取得此金鑰。

  1. 選取您建立的資源，然後選取 [ 概觀 ]。

  2. 在右窗格中，輸入 Azure 金鑰保存庫的名稱，或接受預設名稱。 金鑰保存庫名稱可以介於 3 到 24 個字元之間。

    系統會針對使用裝置啟用的每個 Azure Stack Edge 資源建立金鑰保存庫。 金鑰保存庫可讓您儲存和存取秘密，例如，服務的通道完整性金鑰 （CIK） 會儲存在金鑰保存庫中。

    指定金鑰保存庫名稱之後，請選取 [產生金鑰 ] 以建立啟用金鑰。

    Screenshot of the Overview pane for a newly created Azure Stack Edge resource. The Generate Activation Key button is highlighted.

    建立金鑰保存庫和啟用金鑰時，請稍候幾分鐘。 選取複製圖示以複製金鑰，並儲存以供稍後使用。

重要

  • 啟用金鑰會在產生後三天到期。
  • 如果金鑰已過期，請產生新的金鑰。 較舊的金鑰無效。

下一步

在本教學課程中，您已瞭解 Azure Stack Edge 文章，例如：

  • 建立新資源
  • 取得啟用金鑰

請前進到下一個教學課程，以瞭解如何安裝 Azure Stack Edge。

安裝 Azure Stack Edge Pro GPU
