規劃直接路由的本機媒體優化

  • 發行項
  • 適用於:
    Microsoft Teams

公用電話交換網 (PSTN) 語音是商務關鍵應用程式，對語音品質有很高的預期。 Microsoft Teams 電話的直接路由可讓您控制媒體流量，以容納世界各地各種企業的網路拓撲和本機電話語音設定。

直接路由的本機媒體優化可讓您透過下列方式管理語音品質：

  • 控制 Teams 用戶端與客戶會話框線控制器之間的媒體流量如何 (SBC) 。

  • 將媒體保持在公司網路子網的邊界內。

  • 允許在 Teams 用戶端和 SBC 之間串流媒體，即使 SBC 位於具有私人 IP 的公司防火牆後面，而且 Microsoft 也無法直接看到。

本機媒體優化支援兩種案例：

  • 透過連接至主要會話初始通訊協定的集中式 SBC 將所有本機主幹集中 (SIP) 主幹。 此案例提供電話語音服務給公司的所有當地分公司。

  • SBC 的虛擬網路拓撲。 在此案例中，本機分公司中的 SBC 會連線到集中式 Proxy SBC，且可透過外部 IP 位址 Teams 電話 其通訊。 在虛擬網路拓撲中，下層 SB 會透過內部 IP 通訊，而 Teams 電話 無法直接看到。

本文將說明功能，以及客戶案例和解決方案。 如需設定的詳細數據，請參閱 設定本機媒體優化。

注意事項

如果您想要讓媒體保持在內部網路邊界內，建議使用本機媒體優化。 不過，如果您已經有 Media Bypass，而且只使用 SBC 的公用 IP 位址，則不需要移至本機媒體優化。 您可以繼續使用 Media Bypass。 如需詳細資訊，請參閱 規劃媒體旁路。

如需哪些 SBC 廠商支援本機媒體優化的相關信息，請參閱 通過直接路由認證的會話框線控制器。

支持的客戶案例

在此討論中，假設 Contoso 在全球執行多個業務，如下所示。 (請注意，歐洲和太平洋地區只會做為範例使用。公司可能有數個不同的地區有類似的需求。)

  • 在歐洲，Contoso 在大約 30 個國家/地區設有辦公室。 每個辦公室都有自己的 Private Branch Exchange (PBX) 。

    針對所有 30 個歐洲辦公室，Contoso 都可選擇集中一個位置 —阿姆斯特丹的樹幹。 Contoso 在阿姆斯特丹部署 SBC，提供足夠的頻寬，可透過集中位置執行通話、將中央 SIP 主幹連接至集中位置，以及從阿姆斯特丹開始服務所有歐洲位置。

  • 在APAC地區，Contoso在不同國家/地區設有多個辦公室。

    在許多國家/地區，該公司在當地分公司中仍具有時間分割 (TDM) 主幹。 TDM 主幹集中並不是 APAC 地區的選項，因此您無法切換到 SIP。 假設在APAC地區有超過50個 Contoso分公司， (SBC) 上百個閘道。 在此案例中，由於缺少公用IP位址和/或本機因特網分組，因此無法將所有閘道配對至直接路由介面。 此外，某些國家/地區會規定在沒有本機 PSTN 網路連線的情況下，無法滿足的法規要求。

根據他們的業務需求，Contoso 針對直接路由實作「本機媒體優化」實作兩個解決方案：

  • 在歐洲，所有主幹都是集中式的，媒體會根據使用者位置在 SBC 中心和用戶之間流動。

    • 如果使用者已連線至公司網路 (的本機子網，則該用戶為內部) ，媒體會在中央 SBC 的內部 IP 和使用者的 Teams 用戶端之間流動。

    • 如果使用者超出公司網路的界限，例如，如果使用者使用公用無線因特網連線，則使用者會被視為外部使用者。 在此情況下，媒體會在中央 SBC 的外部IP和Teams用戶端之間流動。

  • 在APAC地區，集中式 Proxy SBC 已與 Microsoft Direct Routing 配對，後者會在直接路由介面和當地分公司的下層 SB 之間導向媒體。

    在APAC的直接路由中，無法直接看到當地分公司中的下層SBC，但是它們是使用 Set-CSOnlinePSTNGateway Cmdlet 在 Teams 電話 中建立虛擬網路拓撲來配對。 媒體一律盡可能保持本機。 外部用戶的媒體在 Teams 用戶端和 Proxy SBC 的公用 IP 之間流動。

具有集中式主幹的中央 SBC

為了建置解決方案，讓 PSTN 服務透過單一中央 SBC 提供給所有當地分公司，並具有連接的集中式 SIP 主幹，Contoso 租用戶系統管理員會將一個 SBC (centralsbc.contoso.com) 配對到服務。 SBC 有連接至它的集中式 SIP 主幹。

  • 當用戶位於公司的內部網路時，SBC 會提供 SBC 媒體的內部 IP。

  • 當使用者不在公司網路之外時，SBC 會提供 SBC 的外部 (公用) IP。

注意事項

範例、表格或圖表中的所有值僅供圖例使用。

資料表 1. SBC 的網路參數範例

位置 SBC FQDN 內部子網 外部 NAT (信任的 IP) SBC 外部IP位址 SBC 內部IP位址
阿姆斯特丹 centralsbc.contoso.com 192.168.5.0/24 172.16.76.73 172.16.76.71 192.168.5.5
德國 未部署 192.168.6.0/24 172.16.76.74 未部署 未部署
法國 未部署 192.168.7.0/24 172.16.76.75 未部署 未部署

內部使用者

下圖顯示當用戶連線到使用者家用分公司或網站中的公司網路時的流量。

在內部部署期間，使用者會被指派給德國的當地分公司。 使用者透過 Teams 撥打直接路由電話。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊，但通話期間產生的媒體會流向中央 SBC 的內部 IP 位址。

  • SBC 會將流程重新導向至 Teams 電話 和連線的 PSTN 網路。

  • 只有透過外部IP位址 Teams 電話才能看到中央 SBC。

圖表 1. 當用戶位於具有集中式 SBC 且具有連線集中式 SIP 主幹的「首頁」網站時的流量

顯示流量本機媒體優化的圖表。

外部使用者

下圖顯示當使用者不在內部部署且未連線到公司網路時的流量 (，也就是使用者的裝置是透過行動裝置或公用Wi-Fi) 連線到因特網。 使用者透過 Teams 撥打直接路由電話：

  • 使用者的 Teams 用戶端會透過 REST API 直接與 Teams 電話 通訊，但在此情況下，通話期間產生的媒體會流向中央 SBC 的外部 IP 位址。

  • SBC 會將流程重新導向至 Teams 電話 和連線的 PSTN 網路。

  • 只有透過外部IP位址 Teams 電話才能看到中央 SBC。

在此情況下，無論用戶是德國分公司或任何其他分公司的本地分公司，其行為都是類似的。 使用者會被視為外部使用者，因為使用者超出公司網路的界限。

圖表 2. 當使用者使用集中式 SBC 和連線的集中式 SIP 主機時的流量流量

圖表顯示流量本機媒體優化。

Proxy SBC 與連接的下游 SBC

若要建置解決方案，在APAC地區的所有當地分公司都提供 PSTN 服務，但該解決方案不提供 TDM 主幹的集中，Contoso 系統管理員會將一個 SBC (proxysbc.contoso.com) ，也稱為 Proxy SBC，配對至直接路由服務。

之後，Contoso 系統管理員會新增一些下游 SB，表示可以透過 Proxy SBC proxysbc.contoso.com 聯繫。 下拉 SB 沒有公用 IP;不過，他們可以指派給語音路由。 下表顯示範例網路參數和設定。

當用戶位於下方 SBC 所在的本機分公司時，媒體流量會直接在使用者與本機的下游 SBC 之間流向。 如果使用者在公用因特網) 上不在辦公室 (之外，媒體會從使用者流向 Proxy SBC 的公用 IP，而 Proxy SBC 會將它 proxy 至相關的下游 SBC () 。

資料表 2. SBC 網路資訊範例

位置 SBC FQDN 內部子網 外部 NAT (信任的 IP) SBC 外部IP位址 SBC 內部IP位址
越南 VNsbc.contoso.com 192.168.1.0/24 172.16.240.110 無 192.168.1.5
印尼 IDsbc.contoso.com 192.168.2.0/24 172.16.240.120 無 192.168.2.5
新加坡 proxysbc.contoso.com 192.168.3.0/24 172.16.240.130 172.16.240.133 192.168.3.5

內部使用者

下圖顯示當用戶位於APAC地區的辦公室內時，案例的高階流量。 用戶獲指派至 越南中的本機分公司，且位於內部部署，可透過Teams撥打直接路由電話。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊，但通話期間產生的媒體會流向本機 SBC 的內部 IP 位址。

  • 本機 SBC 會將流程重新導向至新加坡的 Proxy SBC 以及連線的本機 PSTN 網路。

  • Proxy SBC 僅能透過外部IP位址 Teams 電話，並在此情況下將流量從下方 SBC (路由至越南) 中的本机 SBC 以 Teams 電話。

  • 本機分公司中的下層 SBC 無法直接 Teams 電話，但在設定本機媒體優化時由 Contoso 系統管理員定義的虛擬網路拓撲內對應。

注意事項

視設定的本機媒體優化模式而定，本機使用者和非本機用戶的行為可能會有所不同。

如需有關可能模式和相關行為的詳細資訊，請參閱 設定本機媒體優化。

圖表 3. 當使用者使用 Proxy SBC 和連接的下方 SBC 在「首頁」網路中時的流量

再次顯示流量本機媒體優化的圖表。

外部使用者

下圖顯示當使用者超出公司網路界限時的流量。 使用者不在內部部署 (不在公司網路) 的範圍內。 使用者透過Teams撥打直接路由至越南中的電話號碼。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊，但通話期間產生的媒體會先流向新加坡 Proxy SBC 的外部 IP 位址。

  • 根據設定和語音原則 (參閱 設定本機媒體優化) ，Proxy SBC 會將流程重新導向至越南中的下層 SBC。

  • 越南中的下層 SBC 會將流程重新導向至連線的本機 PSTN 網路。

  • Proxy SBC 只能透過外部IP位址 Teams 電話。

  • 本機分公司中的下層 SBC 無法直接 Teams 電話，但在設定本機媒體優化時由 Contoso 系統管理員定義的虛擬網路拓撲內對應。 在範例中，用戶會被視為外部使用者，因為使用者超出公司網路的界限。

圖表 4. 當使用者使用 Proxy SBC 與連接的下方 SBC 外部時的流量

圖表再次顯示流量本機媒體優化。 時的流量

本機媒體優化模式

本機媒體優化支援兩種模式：

  • 模式 1：一律略過。 在此情況下，如果使用者是內部使用者，則無論內部使用者的實際位置為何，媒體都會流經本機下游 SBC 的內部 IP 位址;例如，在位於下方 SBC 的同一個分公司內，或位於其他分公司。

  • 模式 2：僅適用於本機使用者。 在此模式中，只有當內部使用者與下方 SBC 位於同一個分公司時，媒體才會直接流向本機的下游 SBC 內部 IP 位址。

若要區分本機媒體優化模式，租用戶系統管理員必須使用 Set-CSonlinePSTNGateway Cmdlet，為每個 SBC 將 -BypassMode 參數設定為 [Always] 或 [OnlyForLocalUsers]。 如需詳細資訊，請參閱 設定本機媒體優化。

注意事項

當使用者是內部使用者時，使用者與 SBC 之間 必須透過內部 IP 位址進行媒體連線。 在此情況下，媒體的公用傳輸轉送沒有回溯，因為 SBC 會提供內部 IP 以供媒體連線。

模式 1：永遠略過

如果您在分公司之間關係良好，建議的模式一律會略過。

例如，假設公司在阿姆斯特丹有集中式 SIP 主幹，可服務於 30 個國家 /地區，且在所有 30 個網站和本機用戶之間具有良好的連線能力。 德國也有部署本機 SBC 的分支。

德國的 SBC 可設定為「永遠略過」模式。 無論使用者的位置為何，用戶都會透過 SBC 的內部 IP 位址直接連線到 SBC;例如，從法國到德國。 請參閱下方圖表以取得參考。

下列說明兩個案例：

  • 案例 1. 使用者所在的位置與在線語音路由原則中定義的 SBC 相同。

  • 案例 2. 用戶和閘道位於不同的網站。

案例 1. 使用者所在的位置與在線語音路由原則中定義的 SBC 相同

阿姆斯特丹的 SBC 已設定為德國當地下游 SBC 的 Proxy SBC。 用戶在德國的子網與本機 SBC 的公司網路相同。 Proxy (和下) 兩個 SBC 都設定為 [永遠略過] 模式。 在線語音路由原則指定德國境內 (區碼 +49) 的通話應路由至德國的本機 SBC。 所有其他通話都應該路由至阿姆斯特丹的 Proxy SBC。 不過，如果德國的 SBC 失敗，德國的通話也應該路由至阿姆斯特丹的 Proxy SBC。 下表摘要列出範例設定。

資料表 3. 案例 1 的範例設定

用戶實體位置 用戶撥打號碼 在線語音路由原則 為 SBC 設定模式 媒體流程
德國 +49 1 437 2800 優先順序 1：^+49 (\d{8}) $ -DEsbc.contoso.com
優先順序 2：.* - proxysbc.contoso.com		 DEsbc.contoso.com – 永遠略過
proxysbc.contoso.com – 永遠略過		 Teams 使用者 <–> DEsbc.contoso.com

下圖顯示德國內部使用者透過 Teams 撥打直接路由電話到德國電話號碼的高層級流量。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊。

  • 通話期間產生的媒體會流向本機 SBC 的內部IP位址。

  • 本機 SBC 會將流程重新導向至阿姆斯特丹的 Proxy SBC 以及連線的本機 PSTN 網路。

  • Proxy SBC 僅能透過外部IP位址 Teams 電話，並在此情況下從下方 SBC (路由，德國的本機 SBC) Teams 電話。

  • 本機分公司中的下層 SBC 無法直接 Teams 電話，但在設定本機媒體優化時由 Contoso 系統管理員定義的虛擬網路拓撲內對應。

圖表 5. 流量有「永遠略過」模式，且用戶位於「首頁」網站

顯示流量本機媒體優化的圖表。

案例 2：使用者和閘道位於不同的網站

阿姆斯特丹的 SBC 已設定為德國當地下游 SBC 的 Proxy SBC。 Proxy (和下) 兩個 SBC 都設定為 [永遠略過] 模式。 位於當地分公司的法國內部使用者正在撥打直接路由到德國的通話。 在線語音路由原則會指定使用區碼 +49) 的來電到德國 (應路由至德國的本機 SBC。 所有其他通話都應該路由至阿姆斯特丹的 Proxy SBC。 不過，如果德國的 SBC 失敗，德國的所有通話都應該路由至阿姆斯特丹的 Proxy SBC。 下表摘要列出範例設定。

資料表 4. 案例 2 的範例設定

用戶實體位置 用戶撥打號碼 在線語音路由原則 為 SBC 設定模式 媒體流程
法國 +49 1 437 2800 優先順序 1：^+49 (\d{8}) $ -DEsbc.contoso.com
優先順序 2：.* - proxysbc.contoso.com		 DEsbc.contoso.com – 永遠略過 proxysbc.contoso.com – 永遠略過 Teams 使用者 <– > DEsbc.contoso.com

下圖顯示位於法國的德國內部使用者透過 Teams 撥打直接路由電話到德國的號碼時的高層級流量。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊。

  • 通話期間產生的媒體會直接流向德國內部IP位址的SBC。

  • 德國的 SBC 會將流程重新導向至阿姆斯特丹的 Proxy SBC 以及連線的本機 PSTN 網路。

圖表 6. 流量有「永遠略過」模式，且使用者不在「首頁」網站，而是在內部網路中

圖表顯示流量本機媒體優化。

模式 2：僅適用於本機使用者

如果當地分公司之間連線不良，但每個當地分公司和地區辦公室之間關係良好，建議的模式是「僅適用於本機使用者」。

例如，在APAC地區，假設 Contoso 在不同國家/地區有多個辦公室。 對許多國家/地區而言，切換到 SIP 無法使用，因為該公司在許多當地的分公司中仍擁有 TDM 主幹。 在APAC地區中，TDM主幹的集中並不是一個選項。 此外，在 APAC 地區有超過 50 間 Contoso 分公司， (SBC) 上百個閘道。

若要建置解決方案，讓 PSTN 服務在 APAC 地區的所有當地分公司中提供，但其中不提供 TDM 主幹的集中化選項，Contoso 系統管理員將新加坡的一個地區 SBC 配對為 Proxy SBC 至直接路由服務。 當地分公司之間的直接連線並不理想，但每個當地分公司和新加坡地區 SBC 之間有良好的連線。 針對地區 SBC，系統管理員選擇 [永遠略過] 模式。 對於本機的下游 SBC，系統管理員會選擇 [僅適用於本機使用者] 模式。

下列說明兩個案例：

  • 案例 1. 使用者所在的位置與在線語音路由原則中定義的 SBC 相同

  • 案例 2. 用戶和閘道位於不同的網站

案例 1. 使用者所在的位置與在線語音路由原則中定義的 SBC 相同

假設新加坡的 SBC 設為 越南 及印尼本地下游 SB 的 Proxy SBC。 使用者與本機 SBC 位於越南同一個位置。 在線語音路由原則指定在越南 (中使用区码 +84) 的通話應在 越南 中路由至本機 SBC。 所有其他通話都應該路由至新加坡的 Proxy SBC。 不過，如果越南中的 SBC 失敗，越南 中的通話應該會路由至新加坡的 Proxy SBC。 下表摘要列出範例設定。

資料表 5. 「僅適用於本機使用者」模式案例 1 的範例設定

用戶實體位置 用戶撥打號碼 在線語音路由原則 為 SBC 設定模式 媒體流程
越南 +84 4 3926 3000 優先順序 1：^+84 (\d{9}) $ -VNsbc.contoso.com
優先順序 2：.* - proxysbc.contoso.com		 VNsbc.contoso.com – 僅適用於本機使用者
proxysbc.contoso.com – 永遠略過		 Teams 使用者 <–> VNsbc.contoso.com

在下列圖表中，指派給 越南 中本機分公司的使用者，在內部部署期間，透過Teams撥打直接路由電話。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊。

  • 在通話期間產生的媒體會流向本機 SBC 的內部IP位址。

  • 本機 SBC 會將流程重新導向至新加坡的 Proxy SBC 以及連線的本機 PSTN 網路。

  • Proxy SBC 僅可透過外部 IP 位址 Teams 電話，並在此情況下將流程從下方 SBC (路由至越南) 中的本机 SBC 以 Teams 電話。

  • 本機分公司中的下層 SBC 無法直接 Teams 電話，但在虛擬網路拓撲中對應。

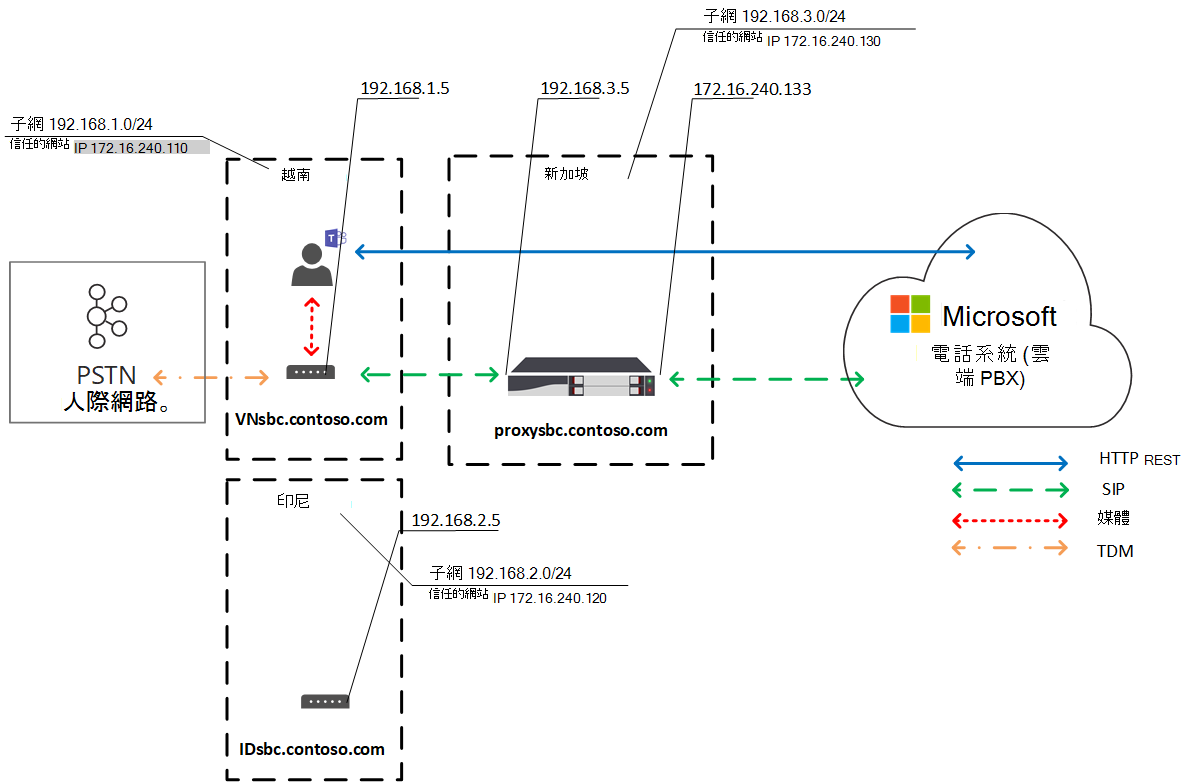

圖表 7. 流量為「僅適用於本機使用者」模式，且用戶位於「首頁」網站

另一個顯示流量本機媒體優化的圖表。

案例 2. 用戶和閘道位於不同的網站

假設新加坡的 SBC 設為 越南 及印尼本地下游 SB 的 Proxy SBC。 位於當地分公司的印尼內部使用者正在撥打直接路由電話給越南。 在線語音路由原則會指定使用區碼 +84) 越南 (的通话应在 越南 中路由至本機 SBC。 所有其他通話都應該路由至新加坡的 Proxy SBC。 不過，如果越南中的 SBC 失敗，呼叫越南應路由至新加坡的 Proxy SBC。 新加坡的 Proxy SBC 設定為「一律略過」模式，而越南中的本機 SBC 設為「僅適用於本機使用者」模式。 下表摘要列出範例設定。

資料表 6. 用戶設定

用戶實體位置 用戶撥打號碼 在線語音路由原則 為 SBC 設定模式 媒體流程
印尼 +84 4 3926 3000 優先順序 1：^+84 (\d{9}) $ -VNsbc.contoso.com
優先順序 2：.* - proxysbc.contoso.com		 VNsbc.contoso.com – 僅適用於本機使用者
proxysbc.contoso.com – 永遠略過		 Teams 使用者 <–> proxysbc.contoso.com <–> VNsbc.contoso.com

在下列圖表中，內部使用者在印尼分公司的內部部署期間，透過Teams撥打直接路由電話至越南中的號碼。

  • 使用者的 Teams 用戶端會直接透過 REST API 與 Teams 電話 通訊。

  • 在通話期間產生的媒體會先流向 Proxy SBC 的內部 IP 位址。

  • 新加坡的 Proxy SBC 會將流程重新導向至越南中下方 SBC 的內部 IP 位址，並重新導向至 Teams 電話。

  • 越南中的下層 SBC 會將流程路由至連線的本機 PSTN 網路。

  • Proxy SBC 只能透過外部IP位址 Teams 電話。

  • 本機分公司中的下層 SB 無法直接 Teams 電話，但在虛擬網路拓撲中對應。

圖表 8. 流量為「僅適用於本機使用者」模式，且使用者不在「首頁」網站，而是在內部網路中

另一個圖表顯示流量本機媒體優化。

已知行為

下列是使用本機媒體優化時可能會觀察到的行為清單。

產品行為 注釋
當 Teams 用戶端公用 IP 與客戶信任的 IP 清單相符時，Teams 用戶端不會被識別為 內部 ，但與網路網站不符。 「本機媒體優化」需要一個符合 的網路網站 ，才能讓每個連線由列出的信任IP所建立。
Teams 使用者將通話設為保留。 音樂會在 PSTN 端播放，而本機媒體優化正在運作。 Teams 用戶會繼續通話。 PSTN 通話會繼續，但本機媒體優化無法運作，且通話會透過中央 (Proxy) SBC 繼續進行。 當使用者停用電話來啟動保留音樂 (MoH) 時，呼叫控制器會將通話從1：1升級為多方通話，以叫用 Media Controller 和 Media 處理器 (做為AVMCU 混搭) MoH 接獲保留的使用者。 通話繼續之後，降級為 1 對 1 通話，並不會依照設計進行。
建立通話時，使用者可能會聽到靜音幾秒鐘。 由於本機媒體優化架構的複雜性，在某些情況下可能會發生此問題。
語音應用程式 (例如自動語音應答和通話佇列) 。 語音應用程式可以在已設定LMO的環境中部署。 不過，涉及語音應用程式的通話並不會針對本機媒體優化進行優化。 除了從自動語音應答轉到本機媒體優化使用者之外，這些服務會改為透過 Proxy SBC 進行。 在這種情況下，通話會遵循本機媒體優化優化路徑，因為它是直接的 1：1 通話。 如需 Location-Based 路由案例，請參閱 語音應用程式 (自動語音應答或通話佇列) 。
