استخدام نتائج التحليلات لمراقبة موازن التحميل من Azure وتكوينه

  • مقالة

من خلال Azure Monitor للشبكات، يتم توفير مرئيات التبعية الوظيفية ولوحة معلومات المقاييس المكونة مسبقا لموازنات التحميل الخاصة بك. تساعد هذه الرسومات المرئية في تمكينك من اتخاذ قرارات مستنيرة وتفسير أي أخطاء وتشخيصها وحلها بسرعة.

هام

يلزم توفير موازن التحميل القياسي لمشاهدة مقاييس من مساحة اسم موازن التحميل في لوحة معلومات المقاييس المُكوَنة مسبقاً. لا يزال بإمكانك مشاهدة المقاييس من الجهاز الظاهري ومجموعة مقياس الجهاز الظاهري ومساحات أسماء مراقب الاتصال، ومع ذلك، نوصي بالترقية إلى الإصدار القياسي لأي أعباء إنتاج للاستفادة من المجموعة القوية من مقاييس موازن التحميل.

طريقة عرض التبعية الوظيفية

تمكنك طريقة عرض التبعية الوظيفية من تصور حتى إعدادات موازن التحميل الأكثر تعقيدا. باستخدام الملاحظات المرئية على أحدث تكوين لموازن التحميل، يمكنك إجراء تحديثات مع وضع تكوينك في الاعتبار.

يمكنك الوصول إلى طريقة العرض هذه عن طريق زيارة صفحة Insights لمورد Load Balancer في Azure.

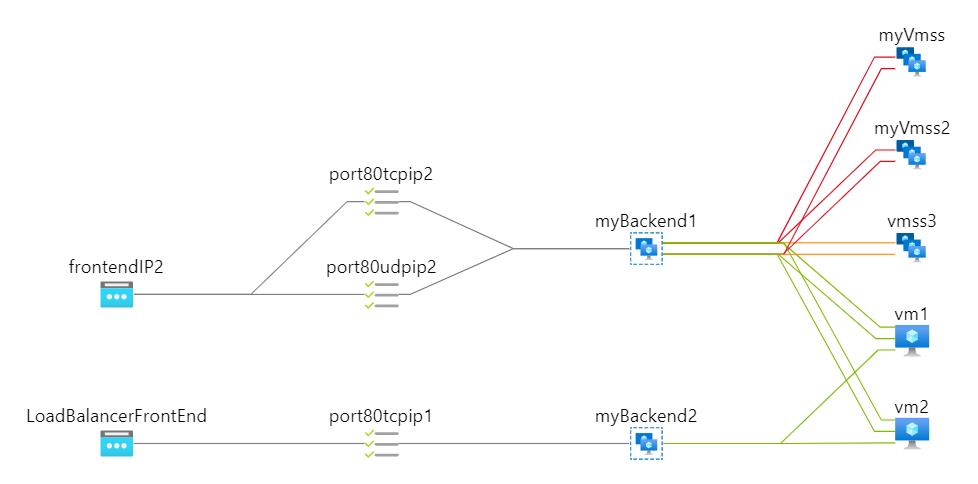

رسم تخطيطي لعرض التبعية الوظيفية الذي يظهر الاتصالات.

بالنسبة إلى موازنات التحميل القياسية، يجري ترميز موارد تجمعك الخلفي باللون مع حالة "فحص السلامة" التي تشير إلى التوفّر الحالي لتجمعك الخلفي لخدمة حركة المرور. بالإضافة إلى الطوبولوجيا أعلاه، يُقدَم رسم بياني زمني لمدى سلامته مما يوفر عرض لقطة شاشة لسلامة تطبيق.

إشعار

يستخدم Azure Resource Graph لرسم مخطط الموارد. في حالة حدوث أي تغييرات في التكوين، قد يستغرق الأمر ما يصل إلى 30 ساعة حتى تعكس التغييرات في Azure Resource Graph ثم في المخطط.

لوحة معلومات المقاييس

من صفحة نتائج التحليلات في موازن التحميل، يمكنك تحديد مقاييس أكثر تفصيلا لعرض مصنف Azure Monitor تم تكوينه مسبقا يحتوي على مرئيات مقاييس ذات صلة بجوانب محددة من موازن التحميل. تعرض لوحة المعلومات هذه حالة موازن التحميل وارتباطات إلى الوثائق ذات الصلة في أعلى علامة التبويب نظرة عامة.

يمكنك التنقل عبر علامات التبويب المتوفرة التي تحتوي كل منها على مرئيات ذات صلة بجانب معين من موازن التحميل الخاص بك. يتوفر إرشادات صريحة لكل منها في لوحة المعلومات في أسفل كل علامة تبويب.

علامات التبويب لوحة المعلومات المتوفرة حالياً هي:

  • نظرة عامة
  • قابلية الوصول إلى الواجهتين الأمامية والخلفية
  • معدل نقل البيانات
  • توزيع التدفق
  • مراقبات الاتصال
  • تعريفات القياس

إشعار

لا يتم دعم أجهزة العرض الموجودة في علامة التبويب توزيع التدفق لتجمعات الواجهة الخلفية لموازن التحميل التي تم تكوينها بواسطة عناوين IP. هذه هي مقاييس على مستوى الجهاز الظاهري ويمكن رؤيتها من خلال موارد الأجهزة الظاهرية / VMSS المقترنة بعناوين IP المرفقة بدلا من ذلك.

علامة التبويب نظرة عامة

تحتوي علامة التبويب على نظرة عامة عن شبكة قابلة للبحث مع قابلية الوصول إلى مسار البيانات الإجمالي وحالة التشغيل السليم لكل من عناوين IP للواجهة الأمامية المرفقة بموازن التحميل. تشير هذه المقاييس إلى ما إذا كان عنوان IP الخاص بالواجهة الأمامية يستجيب أم لا وكانت مثيلات الحساب في تجمعك الخلفي تستجيب بصورةٍ فرديةٍ للاتصالات الواردة.

يمكنك أيضا عرض إجمالي معدل نقل البيانات لكل عنوان IP للواجهة الأمامية على هذه الصفحة لمعرفة ما إذا كنت تنتج مستويات نسبة استخدام الشبكة المتوقعة وتتلقىها. توجهك الإرشادات الموجودة أسفل الصفحة إلى علامة التبويب المناسبة إذا رأيت أي قيم غير منتظمة.

علامة التبويب قابلية الوصول إلى الواجهتين الأمامية والخلفية

تعرض علامات التبويب قابلية الوصول إلى الواجهتين الأمامية والخلفية مقاييس معدل نقل مسار البيانات ومقاييس حالة العمل السليمة المعروضة ببعض طرق العرض المفيدة. يعرض الرسم البياني الأول القيمة الإجمالية حتى تتمكن من تحديد ما إذا كانت هناك مشكلة أم لا. تعرض بقية الرسومات البيانية هذه المقاييس مقسمة حسب أبعاد مختلفة بحيث يمكنك استكشاف مشكلات قابلية الوصول الوارد وإصلاحها وتحديد مصادرها.

يتوفر سير عمل عرض هذه الرسوم البيانية في أسفل الصفحة مع الأسباب الشائعة لمختلف الأعراض.

علامة التبويب «Data Throughput»

تسمح لك علامة التبويب معدل نقل البيانات بمراجعة معدل النقل الوارد والصادر لتحديد ما إذا كانت أنماط نسبة استخدام الشبكة كما هو متوقع أم لا. يعرض معدل نقل البيانات الواردة والصادرة مقسمة حسب عنوان IP الأمامي ومنفذ الواجهة الأمامية بحيث يمكنك تحديد ما إذا كانت الخدمات التي تقوم بتشغيلها تؤدي بشكل فردي.

توزيع التدفق

تساعدك علامة التبويب توزيع التدفق على تصور وإدارة عدد التدفقات التي تتلقاها مثيلات الواجهة الخلفية وتنتجها. يظهر معدل إنشاء التدفق وعدد التدفق لنسبة استخدام الشبكة الواردة والصادرة بالإضافة إلى حركة مرور الشبكة التي يتلقاها كل جهاز ظاهري ومثيل مجموعة مقياس الجهاز الظاهري.

يمكن أن تمنحك طرق العرض هذه ملاحظات عما إذا كان تكوين موازن التحميل أو أنماط نسبة استخدام الشبكة تؤدي إلى نسبة استخدام شبكة غير متوازنة. على سبيل المثال، في حالة تكوين ترابط جلسة عمل وكان عميل واحد يجري عدداً غير متناسب من الطلبات. كما سيتيح لك معرفة ما إذا كنت تقترب من حد تدفق الجهاز الظاهري لحجم جهازك.

مراقبات الاتصال

تعرض لك علامة التبويب Connection Monitors زمن الانتقال ذهابا وإيابا على خريطة عمومية لجميع Connection Monitors التي قمت بتكوينها . توفر هذه الرسومات المرئية معلومات مفيدة للخدمات ذات متطلبات زمن الانتقال الصارمة. لتلبية متطلباتك، قد تحتاج إلى إضافة عمليات نشر إقليمية أخرى أو الانتقال إلى نموذج موازنة التحميل عبر المناطق

تعريفات القياس

تحتوي علامة التبويب تعريفات القياس على جميع المعلومات المعروضة في مقالة المقاييس متعددة الأبعاد.
