Kurz: Konfigurace sítě pro Azure Stack Edge Pro pomocí GPU

  • Článek

Tento kurz popisuje, jak nakonfigurovat síť pro zařízení Azure Stack Edge Pro s využitím gpu onboardingu pomocí místního webového uživatelského rozhraní.

Dokončení procesu připojení může trvat přibližně 20 minut.

Tento kurz popisuje, jak nakonfigurovat síť pro zařízení Azure Stack Edge Pro GPU se dvěma uzly pomocí místního webového uživatelského rozhraní.

Dokončení postupu může trvat přibližně 45 minut.

V tomto kurzu získáte informace o těchto tématech:

  • Požadavky
  • Konfigurace sítě
  • Konfigurace pokročilých sítí
  • Konfigurace webového proxy serveru
  • Ověření nastavení sítě
  • Požadavky
  • Výběr typu nastavení zařízení
  • Konfigurace síťové topologie a síťové topologie na obou uzlech
  • Získání ověřovacího tokenu pro připravený uzel
  • Konfigurace clusteru s kopií clusteru a přidání připraveného uzlu
  • Konfigurace nastavení virtuálníCH IP adres pro služby Konzistentní služby Azure a systém souborů NFS
  • Konfigurace pokročilých sítí
  • Konfigurace webového proxy serveru
  • Ověření nastavení sítě

Požadavky

Než nakonfigurujete a nastavíte zařízení Azure Stack Edge Pro pomocí GPU, ujistěte se, že:

Konfigurace typu instalace

  1. Přejděte na stránku Začínáme .

  2. Na dlaždici Nastavit zařízení s jedním uzlem vyberte Spustit.

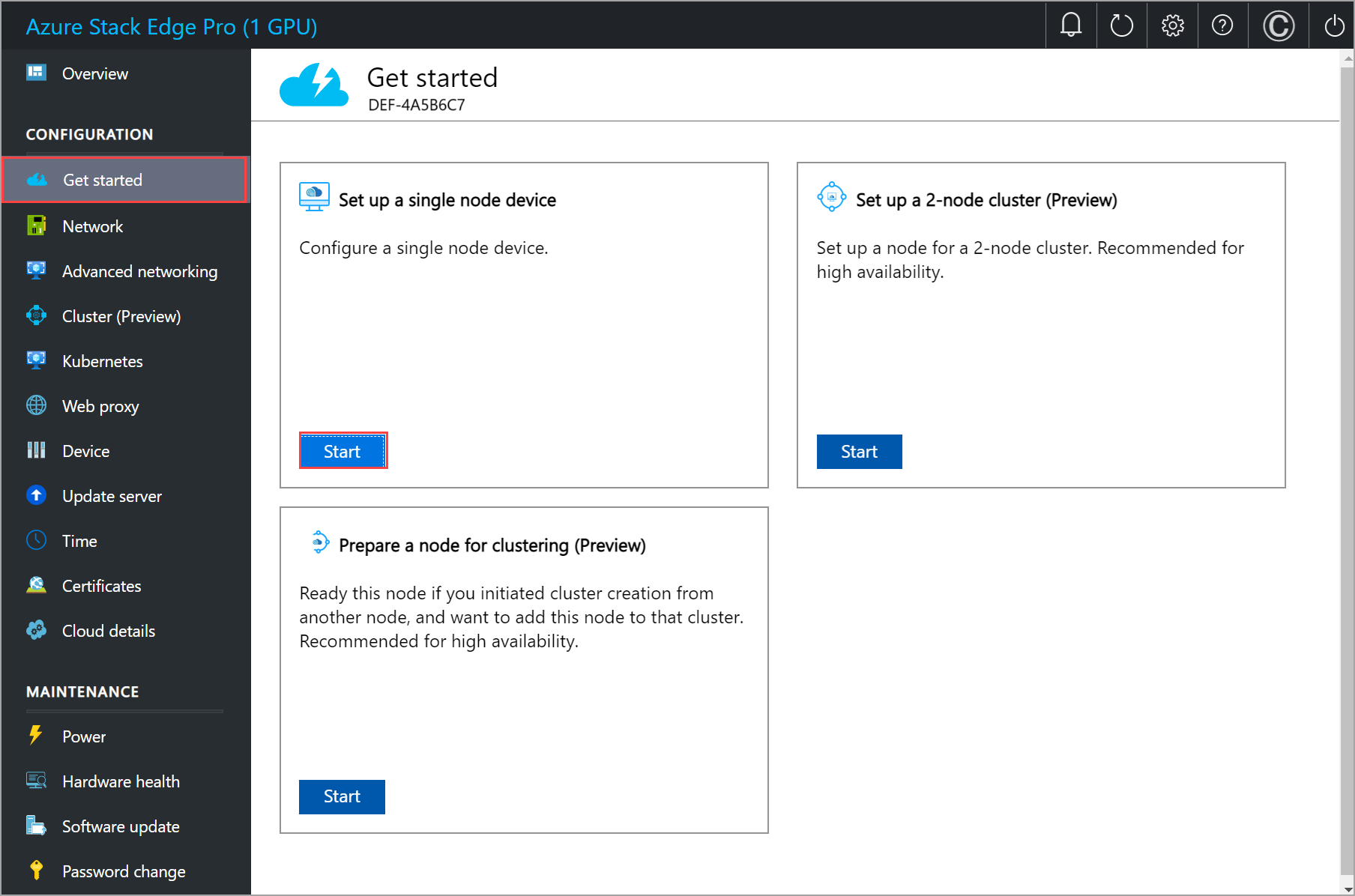

    Snímek obrazovky se stránkou Začínáme s místním webovým uživatelským rozhraním pro jeden uzel

Konfigurace sítě

Na stránce Začínáme se zobrazují různá nastavení potřebná ke konfiguraci a aktivaci fyzického zařízení pomocí služby Azure Stack Edge.

Podle těchto kroků nakonfigurujte síť pro vaše zařízení.

  1. V místním webovém uživatelském rozhraní vašeho zařízení přejděte na stránku Začínáme .

  2. Na dlaždici Network (Síť ) vyberte Needs setup (Vyžaduje nastavení).

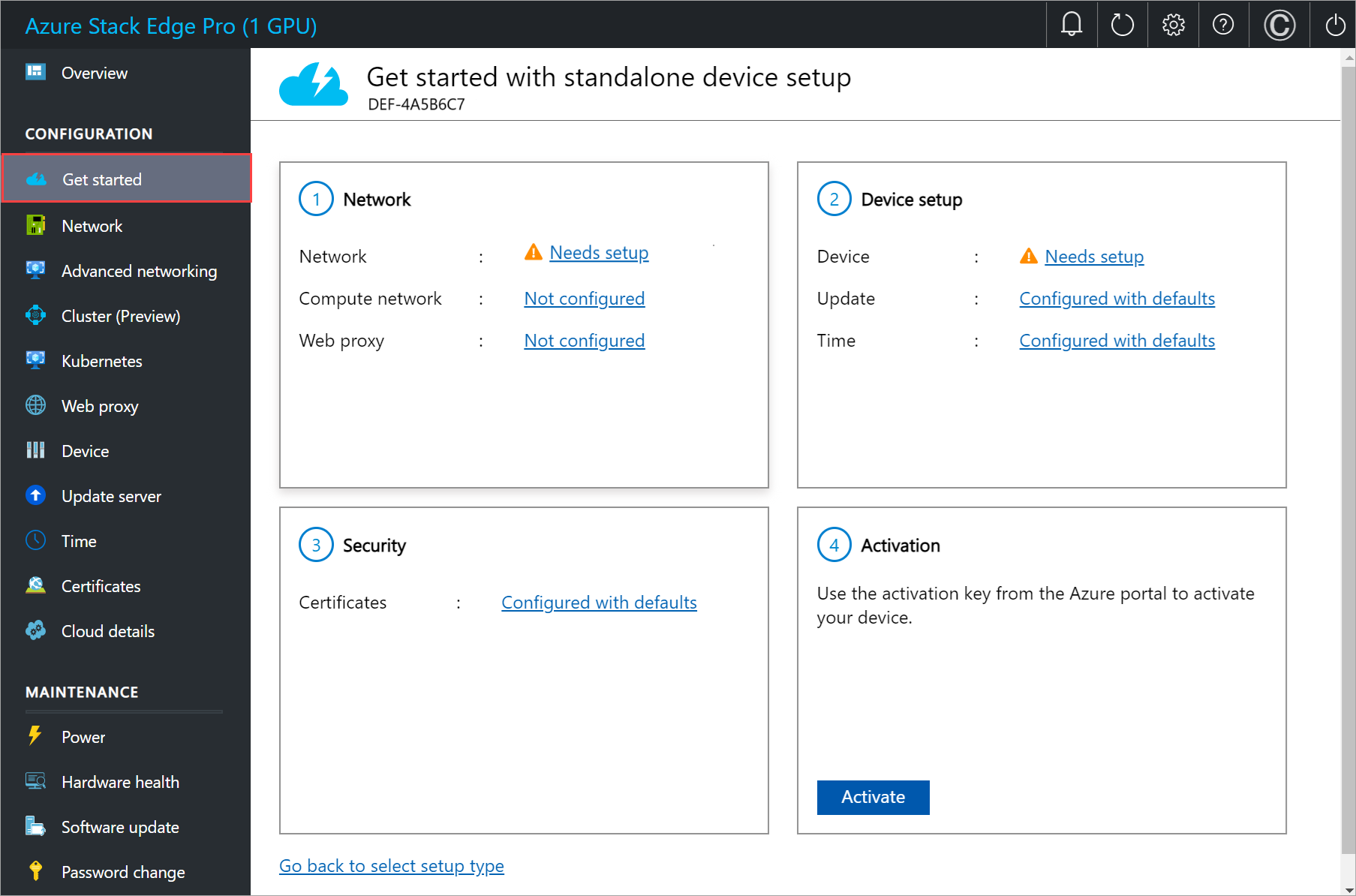

    Snímek obrazovky s dlaždicí Místní webové uživatelské rozhraní Network (Síť) pro jeden uzel

    Na fyzickém zařízení je šest síťových rozhraní. Port 1 a port 2 jsou síťová rozhraní s rychlostí 1 Gb/s. Port 3, Port 4, Port 5 a Port 6 jsou 25 Gb/s síťová rozhraní, která můžou sloužit také jako síťová rozhraní 10 Gb/s. Port 1 se automaticky nakonfiguruje jako port jen pro správu a port 2 na port 6 jsou všechny datové porty. Pro nové zařízení je stránka Síť zobrazená níže.

    Snímek obrazovky se stránkou

  3. Pokud chcete změnit nastavení sítě, vyberte port a v pravém podokně, které se zobrazí, upravte IP adresu, podsíť, bránu, primární DNS a sekundární DNS.

    • Pokud vyberete port 1, uvidíte, že je předem nakonfigurovaný jako statický.

      Snímek obrazovky s místním webovým uživatelským rozhraním

    • Pokud vyberete port 2, port 3, port 4 nebo port 5, všechny tyto porty se ve výchozím nastavení nakonfigurují jako DHCP.

      Snímek obrazovky s místním webovým uživatelským rozhraním

    • Ve výchozím nastavení se u všech portů očekává, že nastavíte IP adresu. Pokud se rozhodnete nenastavovat IP adresu pro síťové rozhraní na vašem zařízení, můžete nastavit IP adresu na Ne a pak upravit nastavení.

      Snímek obrazovky s místním webovým uživatelským rozhraním

    Při konfiguraci nastavení sítě mějte na paměti následující:

    • Ujistěte se, že jsou pro nasazení Network Function Manageru připojen port 5 a port 6. Další informace najdete v tématu Kurz: Nasazení síťových funkcí ve službě Azure Stack Edge (Preview)
    • Pokud je ve vašem prostředí povolený protokol DHCP, síťová rozhraní se nakonfigurují automaticky. IP adresa, podsíť, brána a DNS se přiřadí automaticky.
    • Pokud protokol DHCP není povolený, můžete v případě potřeby přiřadit statické IP adresy.
    • Síťové rozhraní můžete nakonfigurovat jako protokol IPv4.
    • Sériové číslo pro libovolný port odpovídá sériovému číslu uzlu.

    Poznámka:

    Pokud se potřebujete připojit k zařízení z vnější sítě, přečtěte si téma Povolení přístupu zařízení z vnější sítě pro další nastavení sítě.

    Po nakonfigurování sítě zařízení se stránka aktualizuje následujícím způsobem:

    Snímek obrazovky se stránkou

    Poznámka:

    Doporučujeme neměnit místní IP adresu síťového rozhraní ze statické adresy na adresu DHCP, pokud nemáte další IP adresu pro připojení k zařízení. Pokud používáte jedno síťové rozhraní a přepnete na adresu DHCP, adresu DHCP nebude možné určit. Pokud chcete změnit adresu DHCP, počkejte, až se zařízení aktivovalo se službou, a pak změňte. Pak můžete zobrazit IP adresy všech adaptérů ve vlastnostech zařízení na webu Azure Portal pro vaši službu.

    Po nakonfigurování a použití nastavení sítě vyberte Další: Pokročilé sítě a nakonfigurujte výpočetní síť.

Konfigurace virtuálních přepínačů

Pokud chcete přidat nebo odstranit virtuální přepínače, postupujte podle těchto kroků.

Poznámka:

Počet virtuálních přepínačů, které můžete vytvořit na svém zařízení, není nijak omezené. Výpočetní prostředky ale můžete povolit jenom na jednom virtuálním přepínači najednou.

  1. V místním uživatelském rozhraní vašeho zařízení přejděte na stránku Pokročilé sítě .

  2. V části Virtuální přepínač přidejte nebo odstraňte virtuální přepínače. Vyberte Přidat virtuální přepínač a vytvořte nový přepínač.

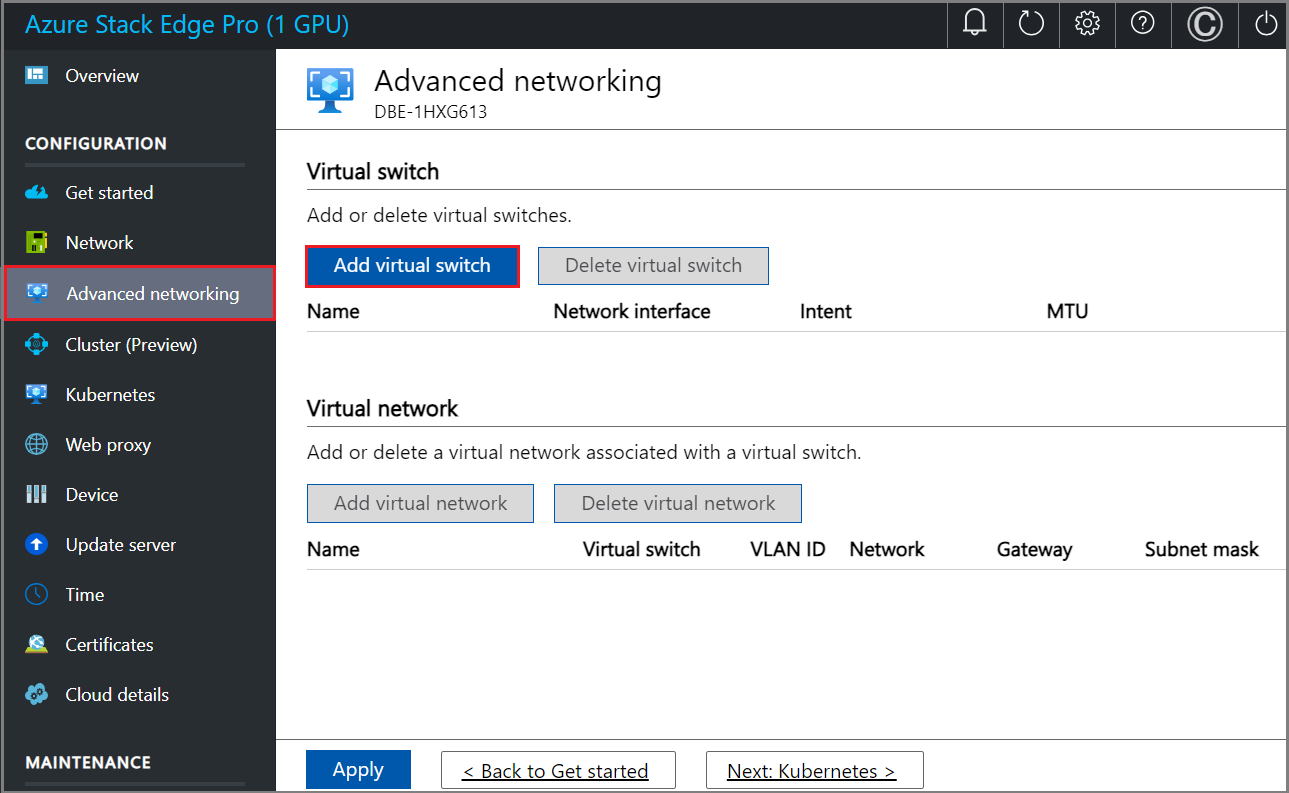

    Snímek obrazovky s možností Přidat virtuální přepínač na stránce Pokročilé sítě v místním uživatelském rozhraní

  3. Pokud používáte nový virtuální přepínač, v okně Nastavení sítě zadejte následující:

    1. Zadejte název virtuálního přepínače.
    2. Zvolte síťové rozhraní, na které má být vytvořen virtuální přepínač.
    3. Nastavte parametr MTU (Maximální přenosová jednotka) pro virtuální přepínač (volitelné).
    4. Výběrem možnosti Upravit a Použít uložte provedené změny.

    Hodnota MTU určuje maximální velikost paketů, kterou lze přenášet přes síť. Azure Stack Edge podporuje hodnoty MTU v následující tabulce. Pokud má zařízení v síťové cestě nastavení MTU nižší než 1500, pakety IP s příznakem "ne fragmentovat" (DF) s velikostí paketu 1500 se zahodí.

    Skladová položka Azure Stack Edge Síťové rozhraní Podporované hodnoty MTU
    Pro-GPU Porty 1, 2, 3 a 4 1400 - 1500
    Pro-GPU Porty 5 a 6 Nelze konfigurovat, nastavte na výchozí hodnotu.
    Pro 2 Porty 1 a 2 1400 - 1500
    Pro 2 Porty 3 a 4 Nelze konfigurovat, nastavte na výchozí hodnotu.

    Virtuální přepínač hostitele používá zadané nastavení MTU.

    Pokud je na virtuálním přepínači vytvořené virtuální síťové rozhraní, použije rozhraní zadané nastavení MTU. Pokud je tento virtuální přepínač povolený pro výpočty, virtuální počítače Azure Kubernetes Service a síťová rozhraní kontejnerů (CNI) také používají zadanou MTU.

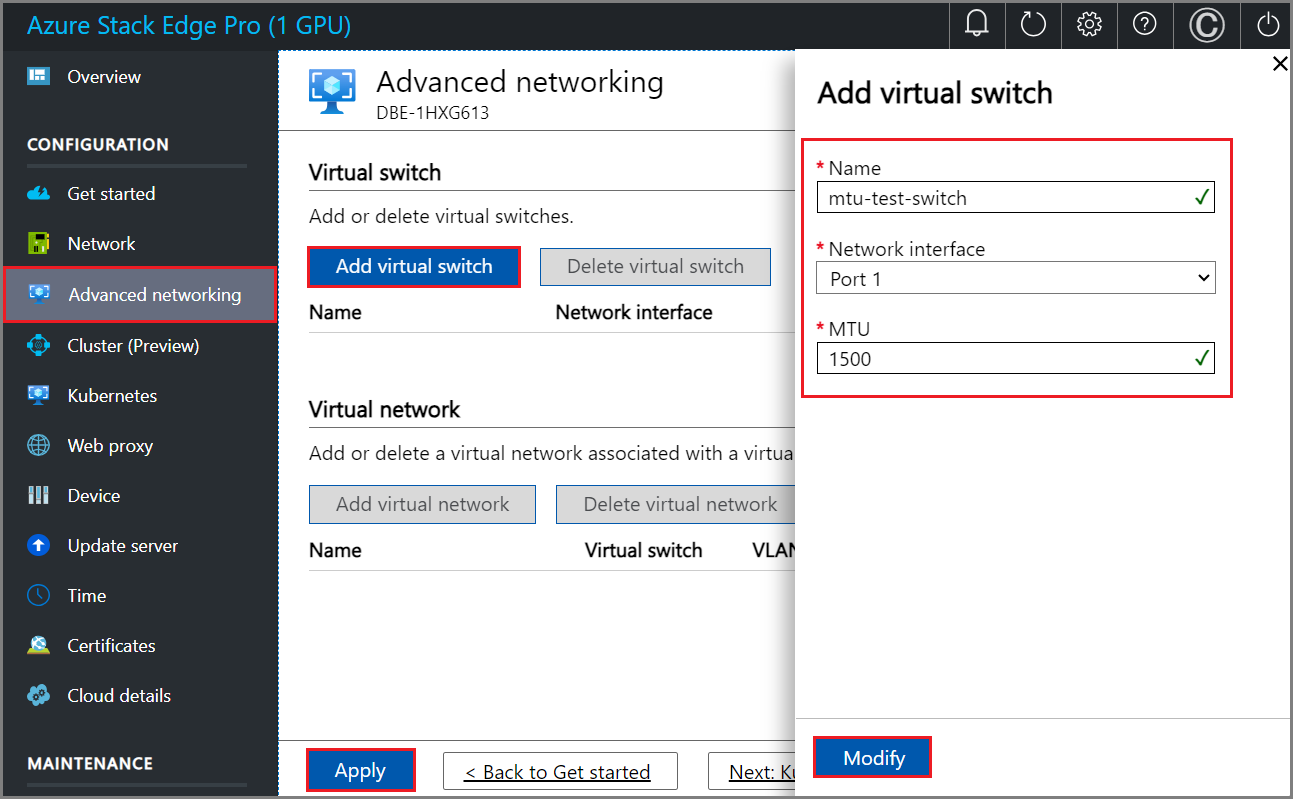

    Snímek obrazovky s nastavením přidat virtuální přepínač na stránce Pokročilé sítě v místním uživatelském rozhraní

    Když vytvoříte virtuální přepínač, sloupec MTU se naplní hodnotou MTU.

    Snímek obrazovky s nastavením MTU v rozšířené síti v místním uživatelském rozhraní

  4. Instalace konfigurace trvá několik minut a po vytvoření virtuálního přepínače se seznam virtuálních přepínačů aktualizuje tak, aby odrážel nově vytvořený přepínač. Uvidíte, že se zadaný virtuální přepínač vytvoří a povolí pro výpočetní prostředky.

    Snímek obrazovky se stránkou Konfigurace výpočetních prostředků v pokročilých sítích v místním uživatelském rozhraní 3

  5. Pomocí výše popsaných kroků můžete vytvořit více než jeden přepínač.

  6. Pokud chcete odstranit virtuální přepínač, vyberte v části Virtuální přepínač možnost Odstranit virtuální přepínač. Po odstranění virtuálního přepínače se odstraní také přidružené virtuální sítě.

Dále můžete vytvořit a přidružit virtuální sítě k virtuálním přepínačům.

Konfigurace virtuálních sítí

Můžete přidat nebo odstranit virtuální sítě přidružené k vašim virtuálním přepínačům. Pokud chcete přidat virtuální přepínač, postupujte takto:

  1. V místním uživatelském rozhraní na stránce Pokročilé sítě v části Virtuální síť vyberte Přidat virtuální síť.

  2. V okně Přidat virtuální síť zadejte následující informace:

    1. Vyberte virtuální přepínač, pro který chcete vytvořit virtuální síť.
    2. Zadejte název virtuální sítě. Zadaný název musí odpovídat pravidlům a omezením pojmenování prostředků Azure.
    3. Zadejte ID sítě VLAN jako jedinečné číslo v rozsahu 1–4094. ZADANÉ ID sítě VLAN by mělo být v konfiguraci vašeho kmene. Další informace o konfiguraci kufru pro váš přepínač najdete v pokynech od výrobce fyzického přepínače.
    4. Zadejte masku podsítě a bránu pro vaši virtuální síť LAN podle konfigurace fyzické sítě.
    5. Vyberte Použít. Na zadaném virtuálním přepínači se vytvoří virtuální síť.

    Snímek obrazovky znázorňuje, jak přidat virtuální síť na stránce Pokročilé sítě v místním uživatelském rozhraní pro jeden uzel.

  3. Pokud chcete odstranit virtuální síť, vyberte v části Virtuální síť možnost Odstranit virtuální síť a vyberte virtuální síť, kterou chcete odstranit.

  4. Vyberte Další: Kubernetes > pro další konfiguraci výpočetních IP adres pro Kubernetes.

Konfigurace IP adres výpočetních prostředků

Po vytvoření virtuálních přepínačů můžete povolit přepínače pro výpočetní provoz Kubernetes.

  1. V místním uživatelském rozhraní přejděte na stránku Kubernetes .

  2. Zadejte úlohu z uvedených možností.

    • Pokud pracujete s řešením Azure Private MEC, vyberte ve svém prostředí možnost pro řešení Azure Private MEC.
    • Pokud pracujete s řešením SAP Digital Manufacturing nebo jiným partnerským řešením Microsoftu, vyberte ve svém prostředí možnost SAP Digital Manufacturing for Edge Computing nebo jiného partnerského řešení Microsoftu.
    • U jiných úloh vyberte možnost pro jiné úlohy ve vašem prostředí.

    Pokud se zobrazí výzva, potvrďte zadanou možnost a pak vyberte Použít.

    Pokud chcete k určení úlohy použít PowerShell, přečtěte si podrobné kroky v části Změna profilů úloh Kubernetes.

    Snímek obrazovky s možnostmi výběru úloh na stránce Kubernetes místního uživatelského rozhraní pro dva uzly

  3. V rozevíracím seznamu vyberte virtuální přepínač, který chcete povolit pro výpočetní provoz Kubernetes.

  4. Přiřaďte IP adresy uzlů Kubernetes. Tyto statické IP adresy jsou určené pro virtuální počítače Kubernetes.

    Pokud pro své prostředí vyberete řešení Azure Private MEC nebo SAP Digital Manufacturing for Edge Computing nebo jinou možnost partnerské úlohy Microsoftu, musíte zadat souvislý rozsah minimálně 6 IPv4 adres (nebo více) pro konfiguraci 1 uzlu a 7 IPv4 adres (nebo více) pro konfiguraci se dvěma uzly.

    Pokud pro zařízení s n-uzlem vyberete jinou možnost úloh, bude pro výpočetní virtuální počítač k dispozici souvislý rozsah minimálně 1 IPv4 adres (nebo více) s počátečními a koncovými IP adresami. Pro zařízení s 1 uzly zadejte minimálně 2 bezplatné souvislé adresy IPv4. V případě clusteru se dvěma uzly zadejte minimálně 3 bezplatné souvislé adresy IPv4.

    Důležité

    • Pokud ve svém prostředí spouštíte jiné úlohy , Kubernetes ve službě Azure Stack Edge používá podsíť podsítě 172.27.0.0/16 pro podsíť a podsíť 172.28.0.0/16 pro službu. Ujistěte se, že se nepoužívají ve vaší síti. Další informace najdete v tématu Změna podů Kubernetes a podsítí služeb.
    • U IP adres uzlů Kubernetes se nepodporuje režim DHCP.

  5. Přiřaďte IP adresy externích služeb Kubernetes. Jedná se také o IP adresy vyrovnávání zatížení. Tyto souvislé IP adresy jsou určené pro služby, které chcete zpřístupnit mimo cluster Kubernetes, a v závislosti na počtu vystavených služeb zadáte rozsah statických IP adres.

    Důležité

    Důrazně doporučujeme zadat minimálně 1 IP adresu pro službu Azure Stack Edge Hub pro přístup k výpočetním modulům. IP adresy služby je možné aktualizovat později.

  6. Vyberte Použít.

    Snímek obrazovky se stránkou Konfigurace výpočetních prostředků v části Pokročilé sítě v místním uživatelském rozhraní 2

  7. Instalace konfigurace trvá několik minut a možná budete muset prohlížeč aktualizovat.

  8. Vyberte Další: Webový proxy server pro konfiguraci webového proxy serveru.

Konfigurace typu instalace

  1. V místním uživatelském rozhraní jednoho ze zařízení přejděte na stránku Začínáme .

  2. Na dlaždici Nastavení clusteru se dvěma uzly vyberte Spustit.

    Místní webové uživatelské rozhraní

  3. V místním uživatelském rozhraní druhého zařízení přejděte na stránku Začínáme .

  4. Na dlaždici Připravit uzel vyberte Spustit.

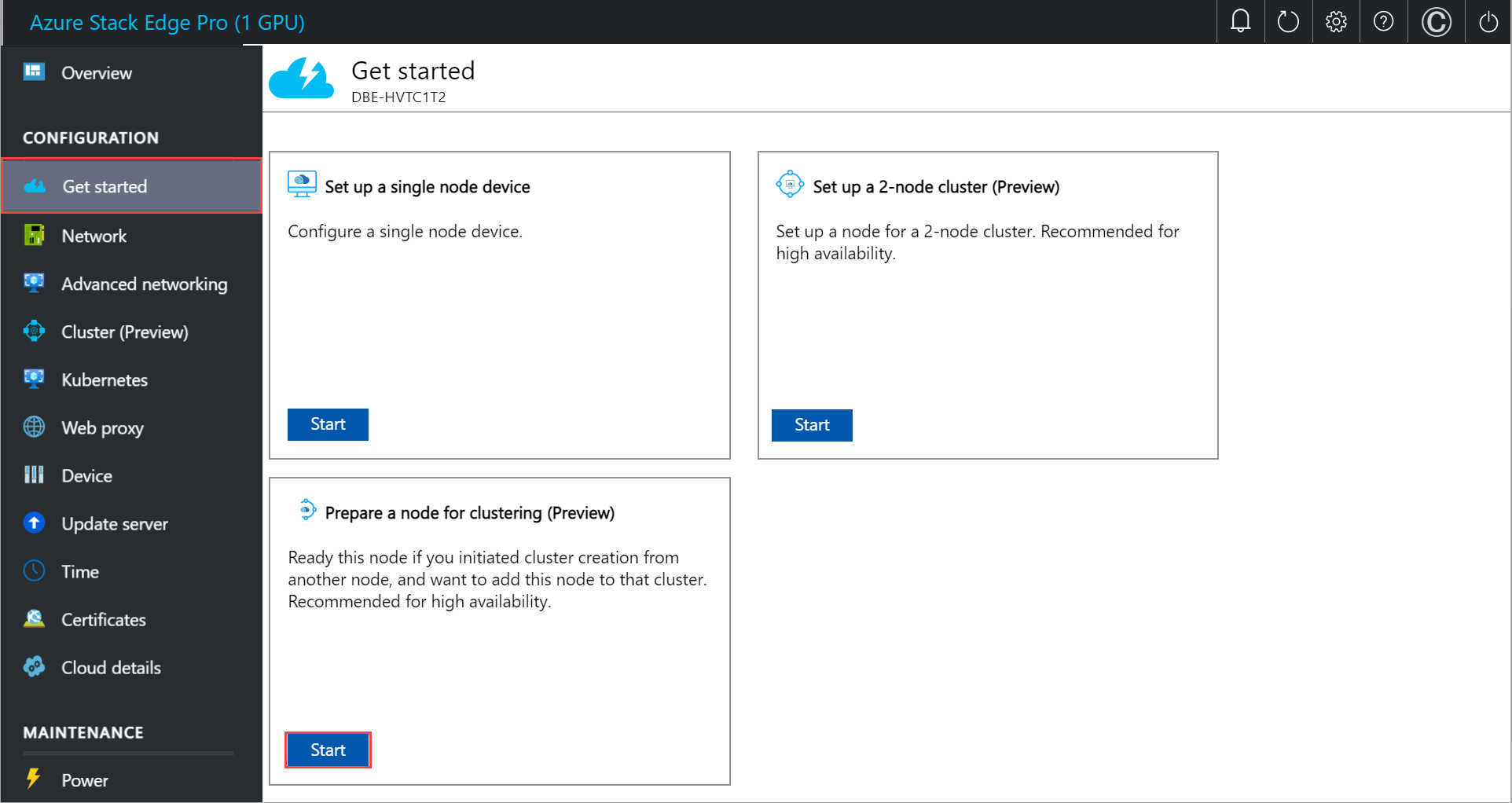

    Místní webové uživatelské rozhraní Příprava uzlu na stránce Začínáme

Konfigurace sítě, topologie

Nakonfigurujte síť i síťovou topologii na obou uzlech. Tyto kroky je možné provést paralelně. Kabeláž na obou uzlech by měla být shodná a měla by odpovídat zvolené topologii sítě.

Další informace o výběru síťové topologie naleznete v tématu Podporované síťové topologie.

Konfigurace sítě na prvním uzlu

Pokud chcete nakonfigurovat síť pro zařízení s dvěma uzly, postupujte podle těchto kroků na prvním uzlu zařízení:

  1. V místním uživatelském rozhraní prvního uzlu vyberte na dlaždici Síť nastavení.

    Dlaždice Network (Síť) místního webového uživatelského rozhraní

  2. Na stránce Síť nakonfigurujte IP adresy pro vaše síťová rozhraní. Na fyzickém zařízení je šest síťových rozhraní. Port 1 a port 2 jsou síťová rozhraní s rychlostí 1 Gb/s. Port 3, Port 4, Port 5 a Port 6 jsou 25 Gb/s síťová rozhraní, která můžou sloužit také jako síťová rozhraní 10 Gb/s. Port 1 se automaticky nakonfiguruje jako port jen pro správu a port 2 na port 6 jsou všechny datové porty.

    Pro nové zařízení je stránka Nastavení sítě následující:

    Stránka Rozšířené síťové rozhraní místního webového uživatelského rozhraní pro nové zařízení 1

  3. Pokud chcete změnit nastavení sítě, vyberte port a v pravém podokně, které se zobrazí, upravte IP adresu, podsíť, bránu, primární DNS a sekundární DNS. Síťové rozhraní můžete nakonfigurovat jako protokol IPv4.

    Stránka Rozšířené síťové rozhraní místního webového uživatelského rozhraní pro nové zařízení 2

    Ve výchozím nastavení se u všech portů očekává, že nastavíte IP adresu. Pokud se rozhodnete nenastavovat IP adresu pro síťové rozhraní na vašem zařízení, můžete nastavit IP adresu na Ne a pak upravit nastavení.

    Snímek obrazovky s místním webovým uživatelským rozhraním

    Při konfiguraci nastavení sítě mějte na paměti následující:

    • Ujistěte se, že jsou pro nasazení Network Function Manageru připojen port 5 a port 6. Další informace najdete v tématu Kurz: Nasazení síťových funkcí ve službě Azure Stack Edge (Preview)

    • Pokud je ve vašem prostředí povolený protokol DHCP, síťová rozhraní se nakonfigurují automaticky. IP adresa, podsíť, brána a DNS se přiřadí automaticky. Pokud protokol DHCP není povolený, můžete v případě potřeby přiřadit statické IP adresy.

    • V rozhraních 25 Gb/s můžete nastavit režim RDMA (paměť vzdáleného přímého přístupu) na iWarp nebo RoCE (RDMA přes Konvergovaný Ethernet). Pokud jsou nízké latence primárním požadavkem a škálovatelnost není problém, použijte RoCE. Pokud je latence klíčovým požadavkem, ale snadné použití a škálovatelnost jsou také vysoké priority, je iWARP nejlepším kandidátem.

    • Sériové číslo pro libovolný port odpovídá sériovému číslu uzlu.

      Důležité

      V případě clusteru se dvěma uzly podporuje topologie sítě pouze síťová rozhraní se nastavenou IP adresou.

    Po použití nastavení sítě vyberte Další: Pokročilé sítě > a nakonfigurujte topologii sítě.

Konfigurace síťové topologie na prvním uzlu

  1. Na stránce Pokročilé sítě zvolte topologii clusteru a přenosy úložiště mezi uzly z následujících možností:

    • Bezpínací tlačítko. Tuto možnost použijte, pokud nejsou pro provoz úložiště a clusteringu k dispozici vysokorychlostní přepínače.

    • Používejte přepínače a seskupování síťových adaptérů. Tuto možnost použijte, pokud potřebujete redundanci na úrovni portů prostřednictvím seskupování. Seskupování síťových adaptérů umožňuje seskupit dva fyzické porty na uzlu zařízení, port 3 a port 4 v tomto případě do dvou softwarových virtuálních síťových rozhraní. Tato seskupovaná síťová rozhraní poskytují rychlý výkon a odolnost proti chybám v případě selhání síťového rozhraní. Další informace najdete v tématu Seskupování síťových adaptérů na Windows Serveru.

    • Používejte přepínače bez seskupování síťových adaptérů. Tuto možnost použijte, pokud potřebujete další port pro provoz úloh a redundanci na úrovni portů není potřeba.

      Snímek obrazovky se stránkou

  2. Ujistěte se, že je uzel kabelovaný podle vybrané topologie.

  3. Vyberte Použít.

  4. Dialogové okno Potvrdit nastavení sítě vám připomíná, že je uzel kabelovaný podle vybrané síťové topologie. Jakmile zvolíte topologii síťového clusteru, nemůžete tuto topologii změnit bez resetování zařízení. Výběrem možnosti Ano potvrďte topologii sítě.

    Dialogové okno Potvrdit nastavení sítě v místním webovém uživatelském rozhraní

    Nastavení síťové topologie trvá několik minut a po úspěšném použití nastavení se zobrazí oznámení.

  5. Po použití topologie sítě se stránka Síť aktualizuje. Pokud jste například vybrali topologii sítě, která používá přepínače a seskupování síťových adaptérů, uvidíte, že se na uzlu zařízení vytvoří virtuální přepínač vSwitch1 na portu 2 a na portu 2 se vytvoří virtuální přepínač vSwitch2 na portu 3 a portu 4. Port 3 a Port 4 jsou seskupené a pak v seskupeném síťovém rozhraní se vytvoří dvě virtuální síťová rozhraní, vPort3 a vPort4. Totéž platí pro druhý uzel zařízení. Seskupené síťové rozhraní se pak připojí prostřednictvím přepínačů.

    Aktualizace místní webového uživatelského rozhraní

Dále nakonfigurujte síť a síťovou topologii druhého uzlu.

Konfigurace sítě na druhém uzlu

Připravte druhý uzel pro clustering. Nejprve nakonfigurujte síť. Postupujte podle těchto kroků v místním uživatelském rozhraní druhého uzlu:

  1. Na stránce Příprava uzlu pro clustering vyberte na dlaždici Síť nastavení.

    Dlaždice

  2. Nakonfigurujte síť na druhém uzlu podobným způsobem, jakým jste nakonfigurovali první uzel.

Konfigurace síťové topologie na druhém uzlu

  1. Ujistěte se, že je druhý uzel kabelovaný podle topologie, kterou jste vybrali pro první uzel. Na stránce Síť zvolte a použijte stejnou topologii, kterou jste vybrali pro první uzel.

    Stránka

  2. Začněte výběrem možnosti Zpět.

Získání ověřovacího tokenu

Pokud chcete získat ověřovací token pro přidání tohoto uzlu do clusteru, postupujte podle těchto kroků v místním uživatelském rozhraní druhého uzlu:

  1. Na stránce Příprava uzlu pro clustering vyberte na dlaždici Získat ověřovací token uzel.

    Dlaždice Získat ověřovací token místního webového uživatelského rozhraní s vybranou možností Připravit uzel na druhém uzlu

  2. Vyberte Získat token.

  3. Zkopírujte sériové číslo uzlu a ověřovací token. Tyto informace použijete při přidání tohoto uzlu do clusteru na prvním uzlu.

    Místní webové uživatelské rozhraní Získání ověřovacího tokenu na druhém uzlu

Konfigurace clusteru

Ke konfiguraci clusteru budete muset vytvořit určující cluster a pak přidat připravený uzel. Musíte nakonfigurovat nastavení virtuální IP adresy, abyste se mohli připojit ke clusteru, a ne ke konkrétnímu uzlu.

Konfigurace clusteru s kopií clusteru

Teď vytvoříte určující cluster. Cluster s kopií clusteru pomáhá vytvořit kvorum pro zařízení se dvěma uzly, pokud dojde k výpadku uzlu. Další informace o kvoru najdete v tématu Principy kvora.

Cluster s kopií clusteru může být:

  • Cloudová kopie clusteru , pokud k vytvoření hlasu kvora clusteru použijete účet služby Azure Storage. Cloudová kopie clusteru používá Azure Blob Storage ke čtení nebo zápisu souboru objektu blob a pak ho používá k arbitrate v řešení rozděleného mozku.

    Pokud máte přístup k internetu, použijte cloudovou kopii clusteru. Další informace o clusteru s podporou převzetí služeb při selhání najdete v tématu Nasazení cloudové kopie clusteru s podporou převzetí služeb při selhání.

  • Určující sdílenou složku, pokud použijete místní sdílenou složku SMB k poskytnutí hlasu v kvoru clusteru. Použijte určující sdílenou složku, pokud všechny servery v clusteru mají spotty připojení k internetu nebo nemůžou použít určující disk, protože nejsou k dispozici žádné sdílené jednotky.

    Pokud jste v IT prostředí s jinými počítači a sdílenými složkami, použijte určující sdílenou složku. Další informace o sdílené složce s kopií clusteru s podporou převzetí služeb při selhání najdete v tématu Nasazení sdílené složky s kopií clusteru s podporou převzetí služeb při selhání.

Než vytvoříte určující cluster, ujistěte se, že jste zkontrolovali požadavky na cluster s kopií clusteru.

Postupujte podle těchto kroků a nakonfigurujte určující cluster.

Konfigurace cloudové kopie clusteru

  1. V místním uživatelském rozhraní prvního uzlu přejděte na stránku Cluster (Preview). V části Typ clusteru s kopií clusteru vyberte Změnit.

    Stránka Cluster s místním webovým uživatelským rozhraním s vybranou možností Upravit pro cluster s kopií clusteru na prvním uzlu

  2. V okně Upravit určující cluster zadejte následující vstupy.

    1. Zvolte typ určující kopie jako Cloud.
    2. Zadejte název účtu služby Azure Storage.
    3. Zadejte ověřování účtu úložiště z přístupového klíče nebo tokenu SAS.
    4. Pokud jste jako ověřovací mechanismus zvolili přístupový klíč, zadejte přístupový klíč účtu úložiště, kontejneru Azure Storage, ve kterém se nachází určující klíč, a koncový bod služby.
    5. Vyberte Použít.

    Stránka Cluster s místním webovým uživatelským rozhraním s typem clusteru vybraným v okně Upravit určující cluster na prvním uzlu

Konfigurace místního určujícího disku

  1. V místním uživatelském rozhraní prvního uzlu přejděte na stránku Cluster. V části Typ clusteru s kopií clusteru vyberte Změnit.

    Stránka Cluster s místním webovým uživatelským rozhraním s vybranou možností Upravit pro cluster s kopií clusteru na prvním uzlu

  2. V okně Upravit určující cluster zadejte následující vstupy.

    1. Zvolte typ určující kopie jako místní.
    2. Zadejte cestu ke sdílené složce jako formát //server/fileshare .
    3. Vyberte Použít.

    Stránka Cluster s místním webovým uživatelským rozhraním s typem místního určujícího clusteru vybranou v okně Upravit určující cluster na prvním uzlu

Přidání připraveného uzlu do clusteru

Přidejte připravený uzel do prvního uzlu a vytvořte cluster. Před přidáním připraveného uzlu se ujistěte, že jsou sítě na příchozím uzlu nakonfigurované stejným způsobem jako u tohoto uzlu, ve kterém jste iniciovali vytvoření clusteru.

  1. V místním uživatelském rozhraní prvního uzlu přejděte na stránku Cluster. V části Existující uzly vyberte Přidat uzel.

    Stránka Cluster s místním webovým uživatelským rozhraním s vybranou možností Přidat uzel pro existující na prvním uzlu

  2. V okně Přidat uzel zadejte následující informace pro příchozí uzel:

    1. Zadejte sériové číslo pro příchozí uzel.
    2. Zadejte ověřovací token pro příchozí uzel.

  3. Vyberte Ověřit a přidat. Tento krok trvá několik minut.

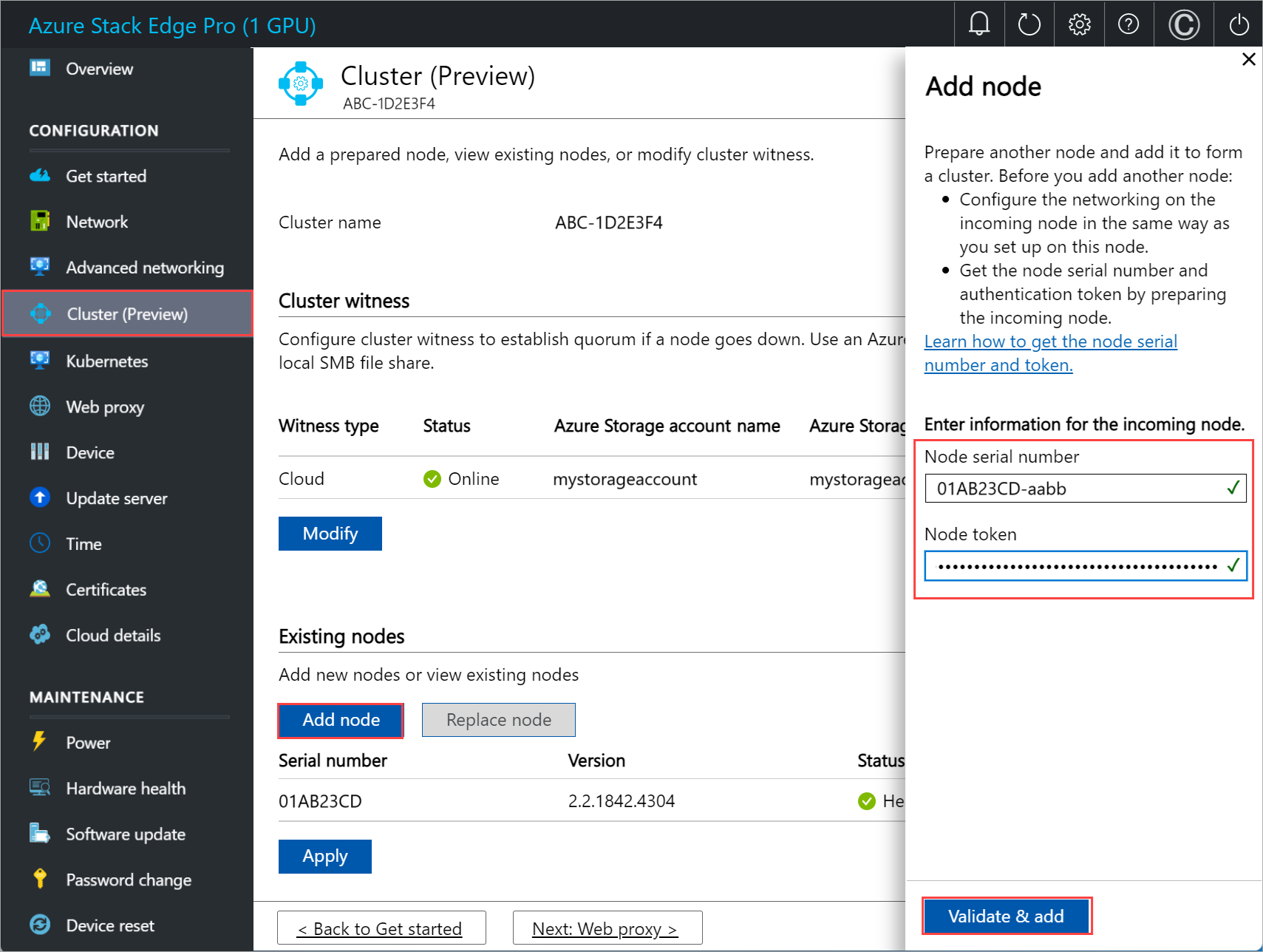

    Stránka Pro místní webové uživatelské rozhraní Přidat uzel s vybranou možností Přidat uzel u možnosti Existující na prvním uzlu

    Po úspěšném ověření uzlu se zobrazí oznámení.

  4. Uzel je teď připravený k připojení ke clusteru. Vyberte Použít. Vytvoření clusteru trvá několik minut. Po vytvoření clusteru se stránka aktualizuje, aby se zobrazily oba uzly.

Konfigurace virtuálních IP adres

Pro služby konzistentní s Azure a systém souborů NFS budete také muset definovat virtuální IP adresu, která vám umožní připojit se ke clusteru zařízení, a ne ke konkrétnímu uzlu. Virtuální IP adresa je dostupná IP adresa v síti clusteru a každý klient, který se připojuje k síti clusteru na zařízení se dvěma uzly, by měl mít přístup k této IP adrese. Služby konzistentní vzhledem k Azure a systém souborů NFS musí být ve stejné síti.

Pro služby Konzistentní s Azure

Pro služby Azure Consistent Services nakonfigurujte virtuální IP adresu podle těchto kroků.

  1. V místním uživatelském rozhraní na stránce Cluster vyberte v části Nastavení virtuální IP adresy azure konzistentní služby.

    Stránka Cluster s místním webovým uživatelským rozhraním s vybranou možností Azure Consistent Services pro virtuální IP Nastavení na prvním uzlu

  2. V okně Nastavení virtuální IP adresy zadejte následující údaje.

    1. V rozevíracím seznamu vyberte síť Azure Consistent Services.
    2. Zvolte nastavení PROTOKOLU IP ze serveru DHCP nebo statického serveru.
    3. Pokud jste jako statickou zvolili nastavení PROTOKOLU IP, zadejte virtuální IP adresu. Měla by to být bezplatná IP adresa ze sítě Azure Consistent Services, kterou jste zadali. Pokud jste vybrali protokol DHCP, virtuální IP adresa se automaticky vybere ze sítě Azure Consistent Services, kterou jste vybrali.

  3. Vyberte Použít.

    Stránka Cluster s místním webovým uživatelským rozhraním s oknem Virtuální IP Nastavení nakonfigurovaným pro konzistentní služby Azure na prvním uzlu

Pro systém souborů sítě

Pro klienty připojující se přes protokol NFS k zařízení se dvěma uzly postupujte podle těchto kroků a nakonfigurujte virtuální IP adresu.

  1. V místním uživatelském rozhraní na stránce Cluster vyberte v části Nastavení virtuální IP adresy síťový systém souborů.

    Stránka Cluster s místním webovým uživatelským rozhraním s vybranou možností Systém souborů sítě pro virtuální IP Nastavení na prvním uzlu

  2. V okně Nastavení virtuální IP adresy zadejte následující údaje.

    1. V rozevíracím seznamu vyberte síť NFS.
    2. Zvolte nastavení PROTOKOLU IP ze služby DHCP nebo Statické.
    3. Pokud jste jako statickou zvolili nastavení PROTOKOLU IP, zadejte virtuální IP adresu. Mělo by to být bezplatná IP adresa ze sítě NFS, kterou jste zadali. Pokud jste vybrali protokol DHCP, virtuální IP adresa se automaticky vybere ze sítě NFS, kterou jste vybrali.

  3. Vyberte Použít.

    Stránka Cluster s místním webovým uživatelským rozhraním s oknem Virtuální IP Nastavení nakonfigurovaná pro systém souborů NFS na prvním uzlu

    Poznámka:

    Vyžaduje se nastavení virtuálníCH IP adres. Pokud tuto IP adresu nenakonfigurujete, budete při konfiguraci nastavení zařízení v dalším kroku zablokovaní.

Konfigurace virtuálních přepínačů

Po vytvoření a konfiguraci clusteru teď můžete vytvořit nové virtuální přepínače.

Důležité

V clusteru se dvěma uzly by měly být výpočetní prostředky nakonfigurované jenom na virtuálním přepínači.

  1. V místním uživatelském rozhraní přejděte na stránku Pokročilé sítě .

  2. V části Virtuální přepínač přidejte nebo odstraňte virtuální přepínače. Vyberte Přidat virtuální přepínač a vytvořte nový přepínač.

    Snímek obrazovky s možností Přidat virtuální přepínač na stránce Pokročilé sítě v místním uživatelském rozhraní

  3. Pokud používáte nový virtuální přepínač, v okně Nastavení sítě zadejte následující:

    1. Zadejte název virtuálního přepínače.
    2. Zvolte síťové rozhraní, na které má být vytvořen virtuální přepínač.
    3. Nastavte parametr MTU (Maximální přenosová jednotka) pro virtuální přepínač (volitelné).
    4. Výběrem možnosti Upravit a Použít uložte provedené změny.

    Hodnota MTU určuje maximální velikost paketů, kterou lze přenášet přes síť. Azure Stack Edge podporuje hodnoty MTU v následující tabulce. Pokud má zařízení v síťové cestě nastavení MTU nižší než 1500, pakety IP s příznakem "ne fragmentovat" (DF) s velikostí paketu 1500 se zahodí.

    Skladová položka Azure Stack Edge Síťové rozhraní Podporované hodnoty MTU
    Pro-GPU Porty 1, 2, 3 a 4 1400 - 1500
    Pro-GPU Porty 5 a 6 Nelze konfigurovat, nastavte na výchozí hodnotu.
    Pro 2 Porty 1 a 2 1400 - 1500
    Pro 2 Porty 3 a 4 Nelze konfigurovat, nastavte na výchozí hodnotu.

    Virtuální přepínač hostitele používá zadané nastavení MTU.

    Pokud je na virtuálním přepínači vytvořené virtuální síťové rozhraní, použije rozhraní zadané nastavení MTU. Pokud je tento virtuální přepínač povolený pro výpočty, budou virtuální počítače Azure Kubernetes Service a síťová rozhraní kontejnerů (CNI) používat také zadanou MTU.

    Snímek obrazovky s nastavením přidat virtuální přepínač na stránce Pokročilé sítě v místním uživatelském rozhraní

    Když vytvoříte virtuální přepínač, sloupec MTU se naplní hodnotou MTU.

    Snímek obrazovky s nastavením MTU v rozšířené síti v místním uživatelském rozhraní

  4. Instalace konfigurace trvá několik minut a po vytvoření virtuálního přepínače se seznam virtuálních přepínačů aktualizuje tak, aby odrážel nově vytvořený přepínač. Uvidíte, že se zadaný virtuální přepínač vytvoří a povolí pro výpočetní prostředky.

    Snímek obrazovky se stránkou Konfigurace výpočetních prostředků v části Pokročilé sítě v místním uživatelském rozhraní 3

  5. Pomocí výše popsaných kroků můžete vytvořit více než jeden přepínač.

  6. Pokud chcete odstranit virtuální přepínač, vyberte v části Virtuální přepínač možnost Odstranit virtuální přepínač. Po odstranění virtuálního přepínače se odstraní také přidružené virtuální sítě.

Dále můžete vytvořit a přidružit virtuální sítě k virtuálním přepínačům.

Konfigurace virtuální sítě

Můžete přidat nebo odstranit virtuální sítě přidružené k vašim virtuálním přepínačům. Pokud chcete přidat virtuální síť, postupujte takto:

  1. V místním uživatelském rozhraní na stránce Pokročilé sítě v části Virtuální síť vyberte Přidat virtuální síť.

  2. V okně Přidat virtuální síť zadejte následující informace:

    1. Vyberte virtuální přepínač, pro který chcete vytvořit virtuální síť.
    2. Zadejte název virtuální sítě. Zadaný název musí odpovídat pravidlům a omezením pojmenování prostředků Azure.
    3. Zadejte ID sítě VLAN jako jedinečné číslo v rozsahu 1–4094. ZADANÉ ID sítě VLAN by mělo být v konfiguraci vašeho kmene. Další informace o konfiguraci kufru pro váš přepínač najdete v pokynech od výrobce fyzického přepínače.
    4. Zadejte masku podsítě a bránu pro vaši virtuální síť LAN podle konfigurace fyzické sítě.
    5. Vyberte Použít.

    Snímek obrazovky znázorňuje, jak přidat virtuální síť na stránce Pokročilé sítě v místním uživatelském rozhraní pro dva uzly.

  3. Pokud chcete odstranit virtuální síť, vyberte v části Virtuální síť možnost Odstranit virtuální síť a vyberte virtuální síť, kterou chcete odstranit.

Vyberte Další: Kubernetes > pro další konfiguraci výpočetních IP adres pro Kubernetes.

Konfigurace IP adres výpočetních prostředků

Po vytvoření virtuálních přepínačů můžete povolit přepínače pro výpočetní provoz Kubernetes.

  1. V místním uživatelském rozhraní přejděte na stránku Kubernetes .

  2. Zadejte úlohu z uvedených možností.

    • Pokud pracujete s řešením Azure Private MEC, vyberte ve svém prostředí možnost pro řešení Azure Private MEC.
    • Pokud pracujete s řešením SAP Digital Manufacturing nebo jiným partnerským řešením Microsoftu, vyberte ve svém prostředí možnost SAP Digital Manufacturing for Edge Computing nebo jiného partnerského řešení Microsoftu.
    • U jiných úloh vyberte možnost pro jiné úlohy ve vašem prostředí.

    Pokud se zobrazí výzva, potvrďte zadanou možnost a pak vyberte Použít.

    Pokud chcete k určení úlohy použít PowerShell, přečtěte si podrobné kroky v části Změna profilů úloh Kubernetes.

    Snímek obrazovky s možnostmi výběru úloh na stránce Kubernetes místního uživatelského rozhraní pro dva uzly

  3. V rozevíracím seznamu vyberte virtuální přepínač, který chcete povolit pro výpočetní provoz Kubernetes.

  4. Přiřaďte IP adresy uzlů Kubernetes. Tyto statické IP adresy jsou určené pro virtuální počítače Kubernetes.

    Pokud pro své prostředí vyberete řešení Azure Private MEC nebo SAP Digital Manufacturing for Edge Computing nebo jinou možnost partnerské úlohy Microsoftu, musíte zadat souvislý rozsah minimálně 6 IPv4 adres (nebo více) pro konfiguraci 1 uzlu a 7 IPv4 adres (nebo více) pro konfiguraci se dvěma uzly.

    Pokud pro zařízení s n-uzlem vyberete jinou možnost úloh, bude pro výpočetní virtuální počítač k dispozici souvislý rozsah minimálně 1 IPv4 adres (nebo více) s počátečními a koncovými IP adresami. Pro zařízení s 1 uzly zadejte minimálně 2 bezplatné souvislé adresy IPv4. V případě clusteru se dvěma uzly zadejte minimálně 3 bezplatné souvislé adresy IPv4.

    Důležité

    • Pokud ve svém prostředí spouštíte jiné úlohy , Kubernetes ve službě Azure Stack Edge používá podsíť podsítě 172.27.0.0/16 pro podsíť a podsíť 172.28.0.0/16 pro službu. Ujistěte se, že se nepoužívají ve vaší síti. Další informace najdete v tématu Změna podů Kubernetes a podsítí služeb.
    • U IP adres uzlů Kubernetes se nepodporuje režim DHCP.

  5. Přiřaďte IP adresy externích služeb Kubernetes. Jedná se také o IP adresy vyrovnávání zatížení. Tyto souvislé IP adresy jsou určené pro služby, které chcete zpřístupnit mimo cluster Kubernetes, a v závislosti na počtu vystavených služeb zadáte rozsah statických IP adres.

    Důležité

    Důrazně doporučujeme zadat minimálně 1 IP adresu pro službu Azure Stack Edge Hub pro přístup k výpočetním modulům. IP adresy služby je možné aktualizovat později.

  6. Vyberte Použít.

    Konfigurace výpočetní stránky v pokročilých sítích v místním uživatelském rozhraní 2

  7. Instalace konfigurace trvá několik minut a možná budete muset prohlížeč aktualizovat.

  8. Vyberte Další: Webový proxy server pro konfiguraci webového proxy serveru.

Konfigurace webového proxy serveru

Jedná se o volitelnou konfiguraci. Konfigurace webového proxy serveru je sice volitelná, ale pokud používáte webový proxy server, můžete ji nakonfigurovat jenom na této stránce.

Důležité

  • Soubory PAC (Proxy Auto Config) se nepodporují. Soubor PAC definuje, jak webové prohlížeče a další uživatelskí agenti můžou automaticky zvolit příslušný proxy server (metodu přístupu) pro načtení dané adresy URL.
  • Transparentní proxy servery fungují s Azure Stack Edge Pro bez problému. Pro neprůhledné proxy servery, které zachycují a čtou veškerý provoz (prostřednictvím vlastních certifikátů nainstalovaných na proxy serveru), nahrajte veřejný klíč certifikátu proxy serveru jako podpisový řetěz na zařízení Azure Stack Edge Pro. Pak můžete na svém zařízení Azure Stack Edge nakonfigurovat nastavení proxy serveru. Další informace najdete v tématu Používání vlastních certifikátů a nahrání prostřednictvím místního uživatelského rozhraní.

  1. Na stránce nastavení webového proxy serveru proveďte následující kroky:

    1. Do pole Adresa URL webového proxy serveru zadejte adresu URL v tomto formátu: http://host-IP address or FQDN:Port number. Adresy URL HTTPS se nepodporují.

    2. Pokud chcete ověřit a použít nakonfigurovaná nastavení webového proxy serveru, vyberte Použít.

    Snímek obrazovky s místním webovým uživatelským rozhraním

Ověření nastavení sítě

Podle těchto kroků ověřte nastavení sítě.

  1. Přejděte na stránku Diagnostické testy a vyberte testy, jak je znázorněno níže.

  2. Vyberte Spustit test.

    Snímek obrazovky se stránkou Diagnostické testy v místním webovém uživatelském rozhraní zařízení Azure Stack Edge

  3. Zkontrolujte výsledky testů a ujistěte se, že stav je v pořádku pro každý spuštěný test.

    Snímek obrazovky se stránkou výsledků diagnostických testů v místním webovém uživatelském rozhraní zařízení Azure Stack Edge

  4. Pokud test selže, vyberte na stránce výsledků testu doporučené akce , implementujte doporučenou změnu a pak test spusťte znovu. Následující dialogové okno například ukazuje doporučené akce, pokud selže test výpočetního modulu runtime Azure Edge.

    Snímek obrazovky s doporučenými akcemi, když se test výpočetního modulu runtime Azure Edge nezdaří, jak je znázorněno v místním webovém uživatelském rozhraní zařízení Azure Stack Edge

  5. Po ověření nastavení sítě a všechny testy vrátí stav V pořádku , přejděte na stránku nastavení zařízení.

Opakujte výše uvedené kroky pro druhý uzel zařízení se 2 uzly. Ujistěte se, že na obou uzlech zařízení používáte stejné nastavení webového proxy serveru.

Další kroky

V tomto kurzu jste se dozvěděli:

  • Požadavky
  • Konfigurace sítě
  • Povolení výpočetní sítě
  • Konfigurace webového proxy serveru
  • Ověření nastavení sítě
  • Požadavky
  • Výběr typu nastavení zařízení
  • Konfigurace sítě na obou uzlech
  • Získání ověřovacího tokenu pro připravený uzel
  • Konfigurace clusteru s kopií clusteru a přidání připraveného uzlu
  • Konfigurace nastavení virtuálníCH IP adres pro služby Konzistentní služby Azure a systém souborů NFS
  • Konfigurace pokročilých sítí
  • Konfigurace webového proxy serveru
  • Ověření nastavení sítě

Informace o nastavení zařízení Azure Stack Edge Pro GPU najdete tady:

Nakonfigurujte nastavení zařízení.
