Nakonfigurujte nastavení vykreslování pro vizualizaci dat v Microsoft Planetary Computer Pro

Pokud chcete vizualizovat geoprostorová data pomocí Průzkumníka dat Microsoft Planety Computer Pro nebo rozhraní Tiler API, musíte definovat jednu nebo více konfigurací vykreslování pro každou z kolekcí STAC (SpatioTemporal Asset Catalog). Konfigurace vykreslení určuje, jak se datové prostředky v rámci položek STAC kombinují, zpracovávají a stylují pro vytváření mapových dlaždic.

Tato příručka vás provede procesem vytváření konfigurací vykreslování, od pochopení požadavků až po konfiguraci pokročilých možností. Funkce vykreslování planetárního počítače Pro jsou postaveny na opensourcovém projektu TiTiler .

Prerequisites

Než budete moct nakonfigurovat vykreslování, ujistěte se, že jsou splněné následující nezbytné kroky:

Kolekce STAC existuje: Vytvořili jste kolekci STAC v planetárním počítači Pro.
Ingestování dat:Přidali jste položky STAC obsahující geoprostorové datové prostředky, které chcete vizualizovat do kolekce.

Postup sestavení konfigurace vykreslení

Step	Title	Description
1	Definujte `item_assets` ve vašem JSON kolekce	Nejprve je potřeba zajistit, aby JSON kolekce STAC obsahoval dobře definovanou `item_assets` sekci, která popisuje společné prvky v rámci vašich položek.
2	Vysvětlení cíle dat a vizualizace	Dále určete typ dat, se kterými pracujete, a rozhodněte se, jak se mají zobrazovat vizuálně (barevná mapa s jedním pásmem, vícesměrová RGB).
3	Vytvoření objektu konfigurace vykreslení	Teď vytvořte základní strukturu JSON, která obsahuje jednu nebo více konfigurací vykreslování pro uživatelské rozhraní Průzkumníka.
4	`options` Definování řetězce – základní parametry	Nakonfigurujte základní parametry TiTileru v řetězci `options` , abyste vybrali správné prostředky nebo pásma a použili základní styly, jako jsou barevné mapy nebo změna měřítka.
5	Přidání rozšířených `options` parametrů (podle potřeby)	Volitelně můžete vizualizaci vylepšit přidáním pokročilých funkcí TiTileru, jako jsou výrazy, algoritmy, opravy barev nebo vlastní barevné mapy pomocí `options` řetězce.
6	Přidání konfigurace vykreslování do kolekce	Nakonec použijte seznam konfigurace vykreslování, který jste vytvořili v kolekci STAC pomocí webového rozhraní nebo rozhraní API.

Krok 1: Definování `item_assets` ve formátu JSON kolekce

Pole item_assets ve formátu JSON kolekce je nezbytné pro vykreslování, protože poskytuje konsolidovaný popis prostředků obsažených v položkách kolekce. Vykreslovací modul a webová aplikace Explorer používají pole item_assets k pochopení dostupných dat pro vizualizaci bez kontroly jednotlivých položek. Deklaruje klíče (názvy) prostředků, jako image, red, NIR nebo elevation, na které se pak odkazuje pomocí konfiguračních parametrů vykreslování. Kromě toho mohou item_assets zahrnovat metadata rozšíření STAC, jako je eo:bands pro vícepásmové prostředky, což usnadňuje výběr konkrétních pásem pro vykreslování. Průzkumník tyto informace používá k naplnění nabídek a pochopení celkové datové struktury.

Příklad item_assets pro 4pásmový prostředek NAIP:

{
  "item_assets": {
    "image": {
      "type": "image/tiff; application=geotiff; profile=cloud-optimized",
      "roles": [
        "data"
      ],
      "title": "RGBIR COG tile",
      "eo:bands": [
        {
          "name": "Red",
          "common_name": "red",
          "description": "Red band, 610-680 nm"
        },
        {
          "name": "Green",
          "common_name": "green",
          "description": "Green band, 510-600 nm"
        },
        {
          "name": "Blue",
          "common_name": "blue",
          "description": "Blue band, 420-530 nm"
        },
        {
          "name": "NIR",
          "common_name": "nir",
          "description": "Near-infrared band, 830-920 nm"
        }
      ]
    }
  },
  // ... other collection properties ...
}

Další informace o item_assetsproduktu naleznete v části Prostředky položky v přehledu STAC. Projděte si také oficiální specifikaci rozšíření STAC Item Assets.

Než budete pokračovat, ujistěte se, že JSON kolekce STAC obsahuje tuto část. Definici kolekce můžete aktualizovat prostřednictvím rozhraní API nebo webového rozhraní.

Krok 2: Vysvětlení cíle dat a vizualizace

Před vytvořením konfigurace určete, jak chcete vizualizovat data:

Datový typ	Description	Example	Cíl vizualizace
Single-Band data	Každý pixel má jednu hodnotu.	zvýšení, teplota, klasifikace krytu půdy, počítaný index	Namapovat tyto jednotlivé hodnoty na rozsah barev nebo samostatné barvy pomocí mapy barev.
Data s více pásmy	Data mají více pásem na pixel.	Satelitní snímky RGB, multispektrální data	Zkombinujte tři specifická pásma, která představují kanály Red, Green a Blue ve výstupním obrázku.
Odvozená data (výrazy)	Vypočítejte novou hodnotu z jednoho nebo více pásem/prostředků.	Normalizovaný rozdílový vegetační index (NDVI) z červeného a NIR pásma	Definujte matematický výraz a vizualizujte výsledek (jednopásmový s barevnou mapou nebo vícepásmový přímo).
Odvozená data (algoritmy)	Vypočítejte novou hodnotu v pixelech.	Hillshade zobrazuje kontury nadmořských výškových dat.	Pomocí matematického algoritmu můžete transformovat data do vizualizace.
Datové krychle (GRIB/NetCDF)	Data uložená ve formátech GRIB nebo NetCDF s více proměnnými a dimenzemi	čas, hladiny tlaku	Vyberte konkrétní proměnnou a případně průřez přes jiné dimenze (například čas) pro 2D vizualizaci.

Krok 3: Vytvoření objektu konfigurace vykreslení

Konfigurace vykreslování se definují jako seznam objektů JSON (nebo slovníků Pythonu, pokud používáte rozhraní API). Každý objekt v seznamu představuje jednu možnost vizualizace, která se zobrazí v rozevíracím seznamu Průzkumníka.

Základní struktura:

[
  {
    "id": "unique-render-id",
    "name": "Human-Readable Name for UI",
    "description": "Optional: More details about this render.",
    "type": "raster-tile", // Usually "raster-tile"
    "options": "key1=value1&key2=value2...", // The core TiTiler parameters
    "minZoom": 8 // Optional: Minimum map zoom level to display this layer
  },
  {
    // ... another render configuration object ...
  }
]

id: Jedinečný strojově čitelný identifikátor pro tuto možnost vykreslení v kolekci.
name: Název zobrazený v uživatelském rozhraní Průzkumníka.
description: Nepovinný text poskytující další kontext.
type: Obvykle "raster-tile".
options: Řetězec obsahující parametr dotazu URL (key=value dvojice oddělené podle &), které řídí vykreslovací modul TiTiler. Tady se odehrává většina přizpůsobení.
minZoom: Volitelné celé číslo určující minimální úroveň přiblížení mapy, na které se tato vrstva zobrazí. Užitečné pro správu výkonu s daty s vysokým rozlišením.

Pomocí stejné struktury je možné mít více konfigurací vykreslování pro stejná data, aby bylo možné data vizualizovat několika způsoby.

Krok 4: Definování `options` řetězce – základní parametry

Řetězec options je jádrem konfigurace vykreslování. Používá key=value&key=value formát. Tady jsou nejběžnější parametry:

1. Identifikace prostředků/pásem

Parameter	Description	Případ použití	Example
`assets={asset_key}`	Určuje aktiva, která se mají použít, kde `{asset_key}` odpovídá klíči definovanému v kolekci `item_assets`.	Jednopásmové renderování pomocí jednoho zdroje	`assets=elevation`
		Třípásmové vykreslování pomocí tří oddělených prostředků pro jednopásmové vykreslování, kde pořadí určuje barvy R, G, B.	`assets=B04&assets=B03&assets=B02`
		Vykreslování pomocí jednoho vícepásmového zdroje	`assets=image` (často používané s `asset_bidx`)
`asset_bidx={asset_key}\\|{band_index1},{band_index2},...`	Vybere konkrétní indexy pásem v rámci jednoho vícepásmového prostředku určeného `assets`. Indexy pásem jsou obvykle založené na 1.	Třís pásma RGB z pásem 1, 2, 3 aktiva `image`	`assets=image&asset_bidx=image\\|1,2,3`
		Třípásmové infračervené falešné barvy (NIR, červená, zelená) z pásem 4, 1, 2 aktiva `image`	`assets=image&asset_bidx=image\\|4,1,2`
		Monopásmové vykreslování s využitím pouze pásma 4 prostředku `image`	`assets=image&asset_bidx=image\\|4`

2. Formátování Single-Band dat

Parameter	Description	Example
`colormap_name={name}`	Použije předdefinovanou pojmenovanou mapu barev. Běžné příklady: `viridis`, `plasma`, `gray`, `rdylgn`. Viz podporované barevné mapy.	`assets=elevation&colormap_name=viridis`
`rescale={min_val},{max_val}`	Roztáhne nebo zkomprimuje hodnoty dat tak, aby odpovídaly celému rozsahu barevné mapy. Hodnoty mimo tento rozsah jsou uchycené na minimální/maximální barvy.	Zobrazit hodnoty nadmořské výšky od 100 m do 1500 m přes celou barevnou mapu: `assets=elevation&colormap_name=viridis&rescale=100,1500`

3. Stylování dat s více pásmy (RGB)

Parameter	Description	Example
Pořadí pásem RGB	Pásma RGB jsou implicitně definována pořadím v `assets` (pro samostatná aktiva) nebo `asset_bidx` (pro pásma v rámci aktiva).	Podívejte se na příklady v tabulce Identifikace prostředků/pásů.
`rescale={min_val},{max_val}`	(Volitelné) Lze použít ke škálování vstupních hodnot pásma R, G, B před jejich mapováním na rozsah zobrazení 0–255. Užitečné, pokud zdrojová data ještě nejsou 8bitová.	`assets=B04&assets=B03&assets=B02&rescale=0,3000`
`color_formula={formula_string}`	(Volitelné) Použije vzorce pro opravu barev.	Další část obsahuje upřesňující možnosti.

Krok 5: Přidání rozšířených `options` parametrů (podle potřeby)

Kromě základů nabízí TiTiler mnoho pokročilých parametrů prostřednictvím options řetězce:

1. Výrazy

Parameter	Description	Format/Values	Example
`expression={formula}`	Definujte matematický vzorec pomocí klíčů aktiv jako proměnných.	Standardní operátory (`+`, `-`, `*`, `/`) a závorky	`expression=(B08-B04)/(B08+B04)`
`asset_as_band=true`	Vyžaduje se, když výraz používá více prostředků s jedním pásmem .	`true` nebo `false`	`expression=(B08-B04)/(B08+B04)&asset_as_band=true`

Examples

Příklad výsledku s jedním pásmem: expression=(B08-B04)/(B08+B04)&asset_as_band=true&colormap_name=rdylgn&rescale=-1,1
Výrazy s více pásmy používají středníky: expression=B04*1.5;B03*1.1;B02*1.3&asset_as_band=true
Při použití expression, obvykle nepotřebujete assets nebo asset_bidx

2. Algoritmy

Parameter	Description	Format/Values	Example
`algorithm={name}`	Použití předdefinovaného algoritmu zpracování pixelů	`hillshade`, `contours`, `terrarium`, , `terrainrgbnormalizedIndex`	`algorithm=hillshade`
`algorithm_params={json_string}`	Parametry algoritmu (JSON kódovaný adresou URL)	Liší se podle algoritmu.	`algorithm_params=%7B%22azimuth%22%3A%20315%2C%20%22angle_altitude%22%3A%2045%7D`
`buffer={integer}`	Přidání vyrovnávací paměti pixelů kolem dlaždic (často potřebných pro algoritmy)	Celočíselná hodnota	`buffer=3`

Příkladassets=elevation&algorithm=hillshade&colormap_name=gray&buffer=3&algorithm_params=%7B%22azimuth%22%3A%20315%2C%20%22angle_altitude%22%3A%2045%7D

Podrobnosti o konkrétních algoritmech najdete v dokumentaci TiTiler Algorithm a Mapbox Hillshade.

3. Opravy barev (pro RGB / tříkanálový výstup)

Parameter	Description	Format	Example
`color_formula={formula_string}`	Nastavte úpravy barev	Řetězec oddělený mezerami s nastavením gama, sytosti a/nebo Sigmoidální úpravy	`color_formula=Gamma RGB 2.5 Saturation 1.4 Sigmoidal RGB 15 0.35`

Podrobnosti o formátu:

Gamma {BANDS} {VALUE} - Úprava jasu
Saturation {PROPORTION} - Upravit intenzitu barev
Sigmoidal {BANDS} {CONTRAST} {BIAS} - Upravit kontrast

Další informace o opravě barev najdete v dokumentaci TiTiler.

4. Vlastní barevné mapy (pro výstup s jedním pásmem)

Parameter	Description	Format	Example
`colormap={json_string}`	Definování vlastní barevné mapy	Mapování hodnot dat JSON zakódovaných adresou URL na seznamy RGBA `[R,G,B,Alpha]`	`colormap={\"1\":[54,124,20,255],\"2\":[28,67,0,255],\"3\":[94, 91, 32, 255],\"4\":[234, 99, 32, 255],\"5\":[237, 232, 60, 255],\"6\":[236, 31, 175, 255],\"7\":[19, 0,239, 255], \"8\":[209, 3, 0, 255]}`

Příklad dekóduje na: Mapuje hodnotu 1 na tmavě zelenou, 2 na velmi tmavě zelenou, 3 na olivově zelenou, 4 na oranžově červenou, 5 na žlutou, 6 na růžovo-purpurovou, 7 na modrofialovou a 8 na červenou.

5. Zpracování dat

Parameter	Description	Example
`nodata={value}`	Určení hodnoty pixelu, aby byla průhledná	`nodata=0` nebo `nodata=-9999` nebo `nodata=nan`
`unscale={true\\|false}`	Použití měřítka nebo posunu z metadat GeoTIFF	`unscale=true`

6. Výkon / Chování při svázání

Parameter	Description	Format	Example
`maxItemsPerTile={integer}`	Omezení počtu položek STAC na dlaždici	Integer	`maxItemsPerTile=20`
`skipcovered={true\\|false}`	Přeskočit položky, na které se vztahuje něco jiného	`true` nebo `false`	`skipcovered=true`
`exitwhenfull={true\\|false}`	Zastavení zpracování, když je dlaždice plně pokrytá	`true` nebo `false`	`exitwhenfull=true`
`time_limit={seconds}`	Maximální doba pro vykreslení dlaždice	Celé číslo (sekundy)	`time_limit=10`

7. Parametry datové krychle (GRIB/NetCDF)

Parameter	Datový typ	Description	Example
`subdataset_bands={band_index}`	GRIB	Výběr konkrétní zprávy nebo pásma	`assets=grib_data&subdataset_bands=1&colormap_name=jet&rescale=273,300`
`subdataset_name={variable_name}`	NetCDF	Výběr proměnné pro vizualizaci	`assets=netcdf_data&subdataset_name=temperature`
`datetime={timestamp}`	NetCDF	Výběr časového úseku (ISO 8601)	`datetime=2023-10-26T12:00:00Z`

Úplný příklad NetCDF:assets=netcdf_data&subdataset_name=temperature&datetime=2023-10-26T12:00:00Z&colormap_name=viridis&rescale=0,30

Krok 6: Přidání konfigurace vykreslování do kolekce

Jakmile sestavíte seznam konfigurace vykreslování (jeden nebo více objektů JSON), přidejte ho do kolekce STAC:

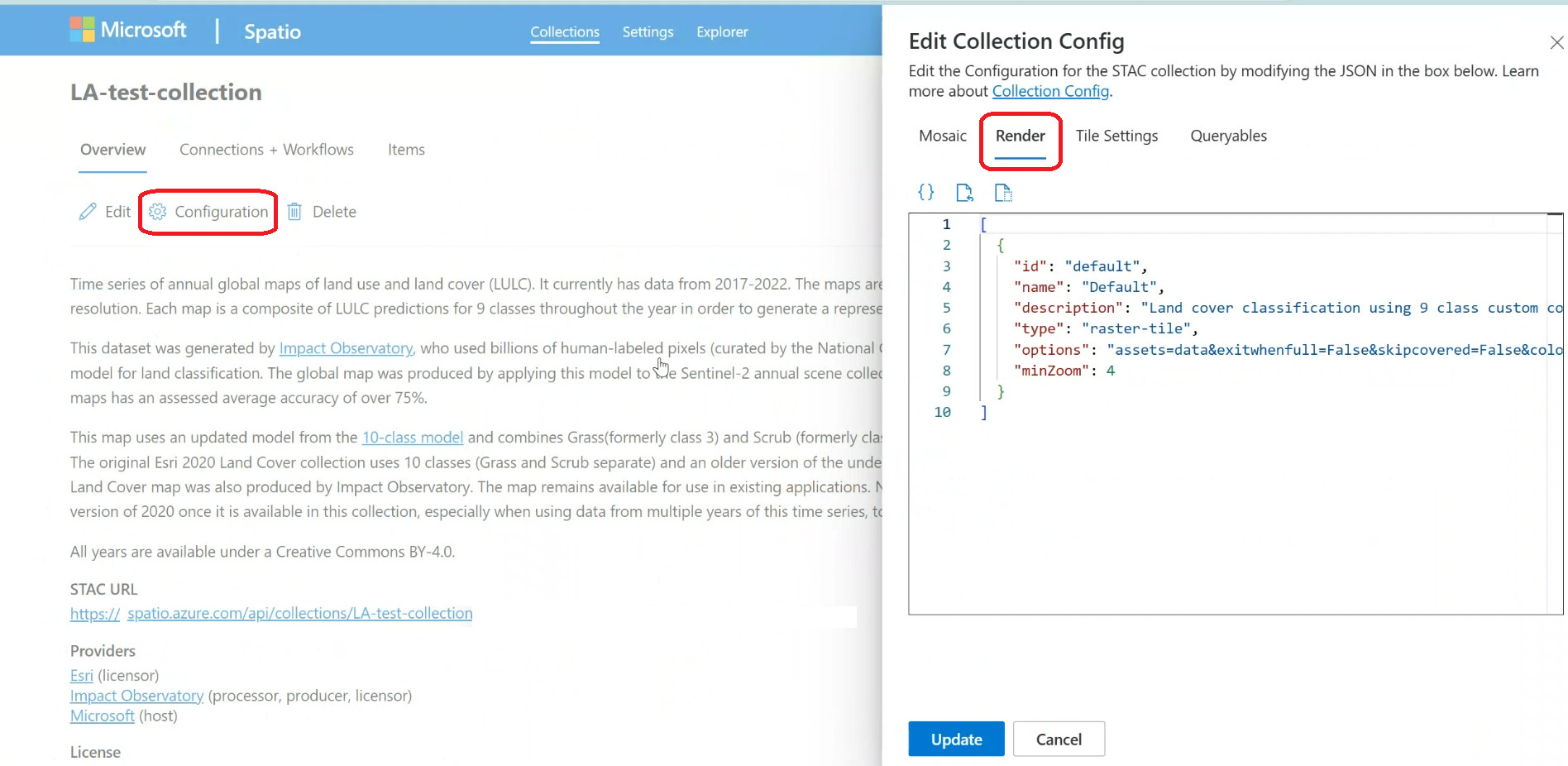

Pomocí webového rozhraní:

Přejděte do své kolekce na portálu Planetární počítač Pro.
Vyberte tlačítko Konfigurace .
Přejděte na kartu Vykreslení .
Vložte seznam JSON do editoru.
Uložte změny výběrem možnosti Aktualizovat.

Další informace o konfiguraci kolekcí naleznete v tématu Konfigurace kolekce pomocí webového rozhraní.

Pomocí rozhraní API:

Definujte konfiguraci vykreslení kolekce pomocí koncového bodu create stac collection render options. Následuje příklad použití tohoto koncového bodu pomocí rozhraní REST API s Pythonem:

import requests
import json
import azure.identity

geocatalog_url = <your geocatalog url>
collection_id = <your collection id>

credential = azure.identity.AzureCliCredential()
token = credential.get_token("https://geocatalog.spatio.azure.com")
headers = {
    "Authorization": f"Bearer {token.token}"
}

response = requests.post(
    f"{geocatalog_url}/stac/collections/{collection_id}/configurations/render-options",
    json=render_config, # Your list of render config dicts
    headers=headers,
    params={"api-version": "2025-04-30-preview"} # Use the appropriate API version
)

if response.status_code == 200:
    print("Render configuration updated successfully.")
    print(response.json())
else:
    print(f"Error updating render configuration: {response.status_code}")
    print(response.text)

Další informace o použití rozhraní STAC Collection API najdete v tématu Vytvoření kolekce STAC (příklady rozhraní API).

Examples

Tady jsou různé příklady options řetězce a kompletního objektu konfigurace vykreslení:

1. Single-Band Změna biomasy pomocí barevné mapy a přepočítání:

 {
    "id": "biomass-change",
    "name": "Biomass Change from prior year (tonnes)",
    "description": "Annual estimates of changes (gains and losses) in aboveground woody biomass.",
    "type": "raster-tile",
    "options": "assets=biomass_change_wm&colormap_name=spectral&rescale=-5000,5000",
    "minZoom": 2
  }

2. Three-Band přirozené barvy (RGB) ze samostatných zdrojů:

 {
    "id": "natural-color",
    "name": "Natural color",
    "description": "True color composite of visible bands (B04, B03, B02)",
    "type": "raster-tile",
    "options": "assets=B04&assets=B03&assets=B02&nodata=0&color_formula=Gamma RGB 3.2 Saturation 0.8 Sigmoidal RGB 25 0.35",
    "minZoom": 9
  }

3. Three-Band False Color (NIR, R, G) z pásem v rámci jednoho snímku:

{
    "id": "color-infrared",
    "name": "Color infrared",
    "description": "Highlights healthy (red) and unhealthy (blue/gray) vegetation.",
    "type": "raster-tile",
    "options": "assets=image&asset_bidx=image|4,1,2&color_formula=Sigmoidal RGB 15 0.35",
    "minZoom": 12
  }

4. Výpočet NDVI pomocí výrazu:

{
    "id": "normalized-difference-veg-inde",
    "name": "Normalized Difference Veg. Index (NDVI)",
    "description": "Normalized Difference Vegetation Index (B08-B04)/(B08+B04), darker green indicates healthier vegetation.",
    "type": "raster-tile",
    "options": "nodata=0&expression=(B08-B04)/(B08+B04)&rescale=-1,1&colormap_name=rdylgn&asset_as_band=true",
    "minZoom": 9
  }

5. Algoritmus Hillshade:

{
    "id": "hillshade",
    "name": "Hillshade",
    "description": "Terrain visualization based on elevation.",
    "type": "raster-tile",
    "options": "assets=data&colormap_name=gray&algorithm=hillshade&buffer=3&algorithm_params=%7B%22azimuth%22%3A%20315%2C%20%22angle_altitude%22%3A%2045%7D",
    "minZoom": 7
  }

6. Vizualizace teploty NetCDF:

{
    "id": "pr-1950-07-07",
    "name": "Precipitation (1950-07-07)",
    "description": "Precipitation from NetCDF data.",
    "type": "raster-tile",
    "options": "assets=cmip&rescale=0,0.01&colormap_name=viridis&subdataset_name=pr&datetime=1950-07-07T00:00:00",
    "minZoom": 4
  }

Referenční informace: Všechny `options` parametry

Řetězec options přijímá následující páry klíč-hodnota (pro většinu up-to-date details najdete v dokumentaci TiTileru ):

Parameter	Typ	Description	Příklad použití
`assets`	str	Klíče majetku z `item_assets`. Opakujte klíč pro více prostředků.	`assets=B04&assets=B03&assets=B02`
`expression`	str	Matematický výraz s použitím klíčů assetů	`expression=(B08-B04)/(B08+B04)`
`asset_bidx`	str	Pruhové indexy pro vícesměrový prostředek. Formát: `{asset_key}\|{idx1},{idx2},...`	`asset_bidx=image\|4,1,2`
`asset_as_band`	bool	Zacházejte s prostředky `expression` jako s jedním pásmem. Vyžaduje se, když výraz používá více aktiv.	`asset_as_band=true`
`colormap_name`	str	Předdefinovaný název mapy barev TiTiler.	`colormap_name=viridis`
`colormap`	str	KÓD JSON kódovaný adresou URL definující vlastní mapu barev.	`colormap=%7B%221%22%3A%5B...%5D%7D`
`rescale`	str	Minimální hodnoty oddělené čárkami a maximální hodnoty pro škálování dat	`rescale=0,3000`
`color_formula`	str	Vzorec opravy barev oddělený mezerami (Gama, Sytost, Sigmoidal).	`color_formula=Gamma RGB 2.2 Saturation 1.1`
`nodata`	str/float/int	Hodnota pixelu, která se má považovat za žádná data (transparentní).	`nodata=0` nebo `nodata=-9999.0` nebo `nodata=nan`
`unscale`	bool	Použijte měřítko nebo posun z metadat GeoTIFF.	`unscale=true`
`algorithm`	str	Název algoritmu zpracování TiTiler.	`algorithm=hillshade`
`algorithm_params`	str	Řetězec JSON kódovaný adresou URL s parametry algoritmu.	`algorithm_params=%7B%22azimuth%22%3A315%7D`
`buffer`	float	Pixelová vyrovnávací paměť kolem dlaždic (často nutná pro algoritmy).	`buffer=3`
`maxItemsPerTile`	int	Maximální počet položek STAC ke zpracování na dlaždici	`maxItemsPerTile=20`
`skipcovered`	bool	Přeskočte položky, které jsou zcela zakryty ostatními.	`skipcovered=true`
`exitwhenfull`	bool	Jakmile je dlaždice plně pokrytá, zastavte zpracování dlaždice.	`exitwhenfull=true`
`time_limit`	int	Maximální doba zpracování (sekundy) na dlaždici	`time_limit=10`
`subdataset_bands`	int	Index datového pásma nebo zpráv pro data GRIB	`subdataset_bands=1`
`subdataset_name`	str	Název proměnné pro data NetCDF	`subdataset_name=temperature`
`datetime`	str	Časové razítko ISO 8601 pro výběr časového úseku v NetCDF	`datetime=2023-10-26T12:00:00Z`
`resampling`	str	Metoda převzorkování (`nearest`, `bilinear`).	`resampling=nearest`

Váš názor

Byla tato stránka užitečná?

Last updated on 2025-07-26
