Vizualizér schématu

Vizualizér schématu v rozšíření PostgreSQL otevře webové zobrazení, které mapuje tabulky a relace cizích klíčů pro databázi, kterou už v rozšíření používáte. Použijte ho k pochopení neznámého schématu, před změnou tabulek ověřte, jak souvisí tabulky, nebo se před zápisem SQL zaměřte na jedno schéma. Vizualizér běží stejným způsobem jako v Visual Studio Code a kurzoru.

Kdy použít vizualizér schématu

Vizualizér schématu použijte, když potřebujete:

  • získání mapy relací pro databázi s mnoha tabulkami
  • zaměřte se na jedno schéma, aniž byste trvale skrývali zbytek databáze, nebo
  • přejděte ze stromu Připojení, serverového řídicího panelu nebo pracovního postupu nástroje v režimu agenta do vizuálního zobrazení schématu.

Tip

K strukturování a relacím použijte vizualizér schématu. Pokud potřebujete definice objektů, přímé vyhledávání nebo generování skriptů, použijte Průzkumníka objektů.

Prerequisites

Před otevřením vizualizéru schématu se ujistěte, že máte:

  • aktivní připojení k cílové databázi PostgreSQL a
  • Pomocník s AI dostupný v editoru jenom v případě, že chcete vizualizér otevřít v režimu agenta.

Otevření vizualizéru schématu

Otevření úplného mapování databáze

  1. Ve stromu Připojení klikněte pravým tlačítkem myši na uzel databáze.
  2. Vyberte Vizualizovat schéma.
  3. Počkejte, než se v editoru otevře karta Vizualizujte schéma .

Vizualizér otevře novou kartu editoru a načte tabulky, sloupce a relace cizích klíčů pro danou databázi.

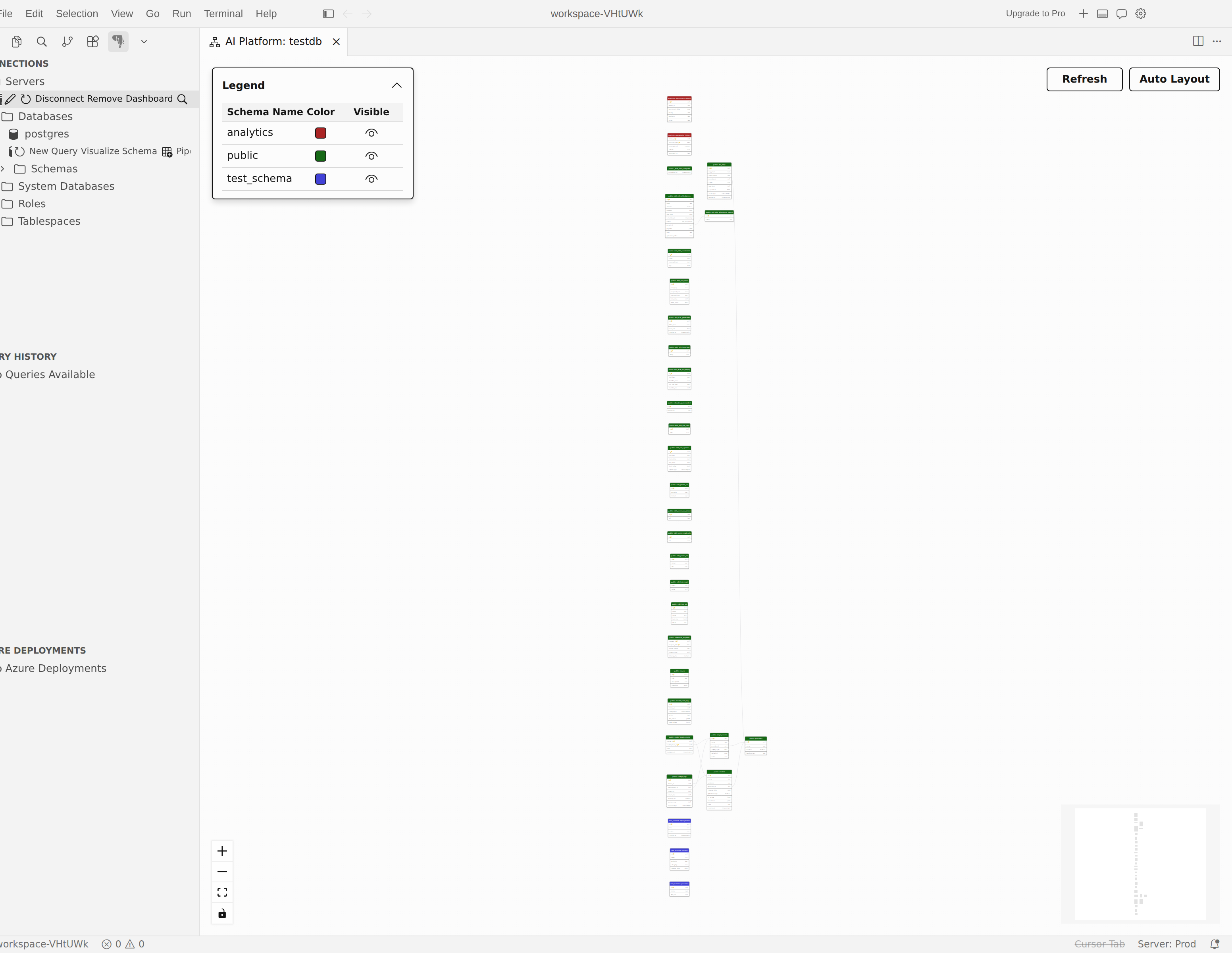

Snímek obrazovky vizualizéru schématu zobrazující diagram vztahů mezi entitou databáze

Pokud už pracujete na řídicím panelu serveru, na panelu nástrojů vyberte Vizualizovat schéma a pak zvolte databázi, kterou chcete otevřít.

Zaměřte se na jedno schéma.

  1. Ve stromu Připojení rozbalte databázi obsahující schéma, které chcete zkontrolovat.
  2. Klikněte pravým tlačítkem myši na uzel schématu.
  3. Vyberte Vizualizovat schéma.

Vizualizér se otevře s tímto schématem viditelným jako první a ostatními skrytými schématy. Tuto cestu použijte, pokud by byl úplný diagram databáze příliš hustý na čtení při prvním načtení.

Otevřít v režimu agenta

Pokud už pracujete v režimu agenta, požádejte asistenta AI, aby vizualizoval schéma připojené databáze. Rozšíření zpřístupňuje pro tento pracovní postup nástroj pgsql_visualize_schema, takže AI může otevřít stejnou vizualizaci schématu, aniž by vás nejprve vrátila do stromu Connections.

Čtení diagramu

Každá tabulka se zobrazí jako uzel na plátně. Záhlaví uzlu zobrazuje název schématu a tabulky a text obsahuje sloupce tabulky s jejich datovými typy. Sloupce primárního klíče obsahují ukazatel klíče, abyste je mohli rychle identifikovat.

Čáry relace spojují sloupce cizího klíče s odkazovanými sloupci v souvisejících tabulkách. Tyto linie použijte, když potřebujete pochopit cesty propojení, vztahy mezi nadřazenými a podřízenými prvky nebo závislosti mezi schématy.

Snímek obrazovky s mapou relací vizualizéru schématu s připojeními tabulek

Note

Vizualizér schématu se zaměřuje na relace mezi tabulkami. Zobrazuje pouze tabulky a omezení cizích klíčů. Pro zobrazení, funkce, sekvence a definice objektů použijte Průzkumník objektů.

Filtrování a porovnání schémat

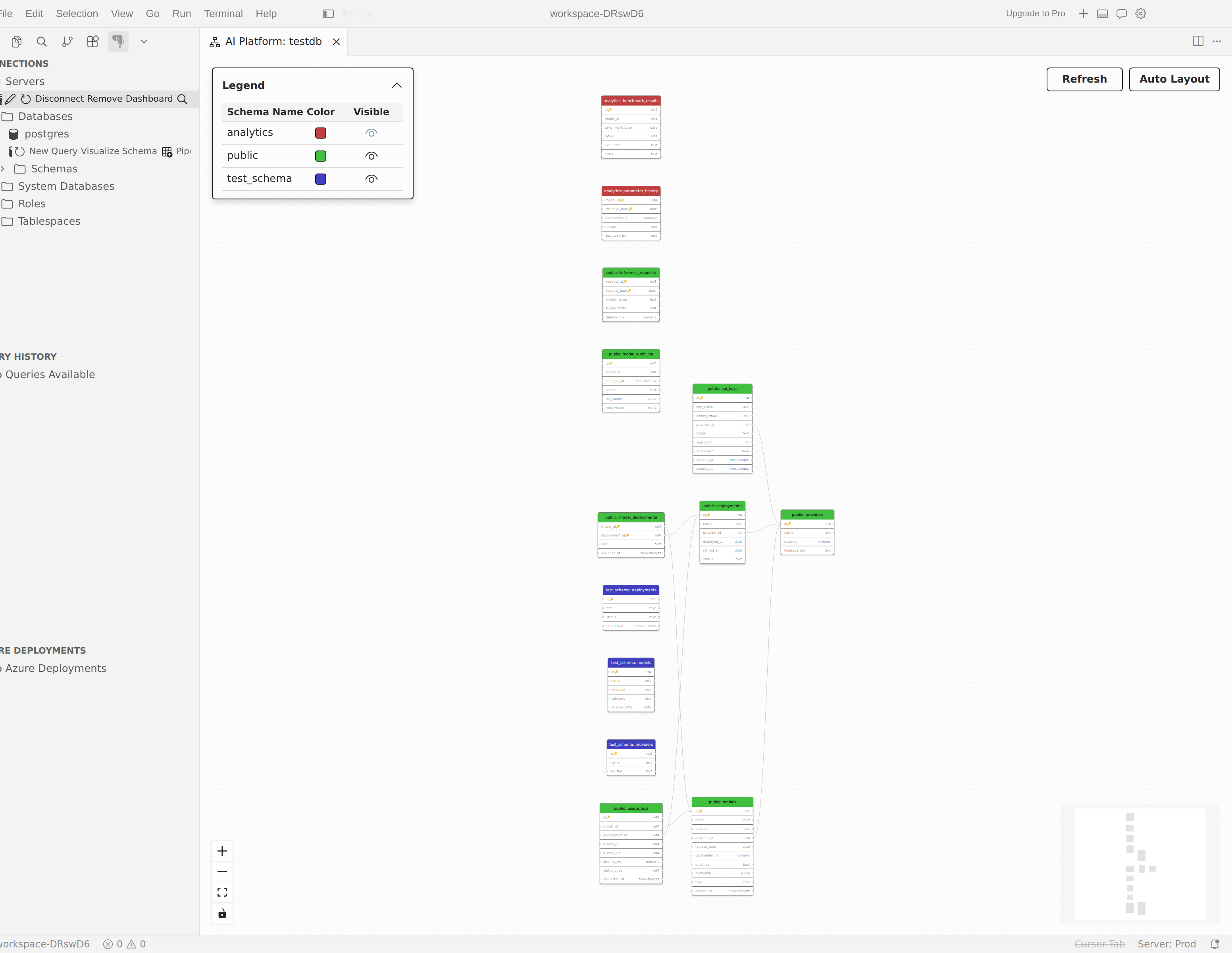

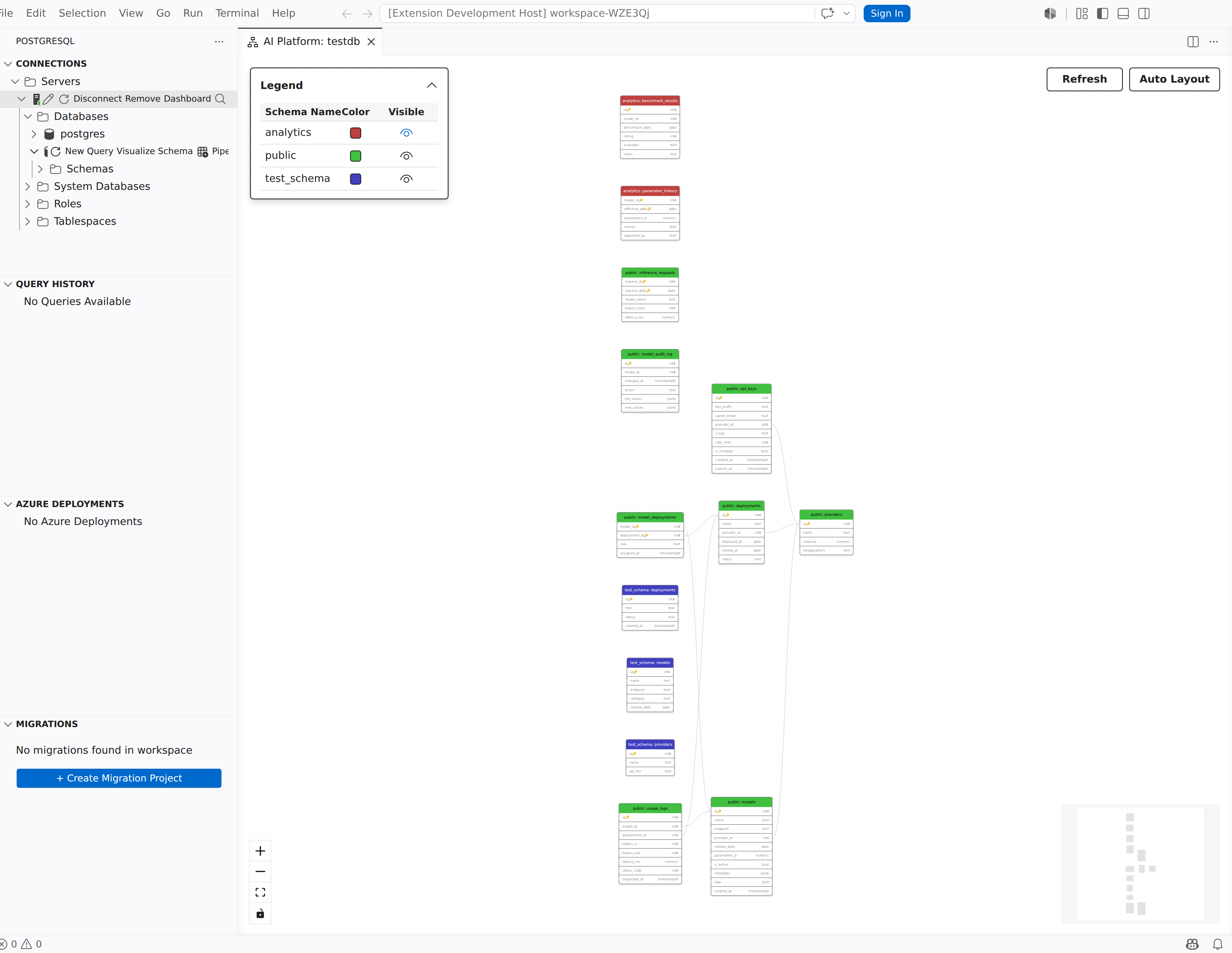

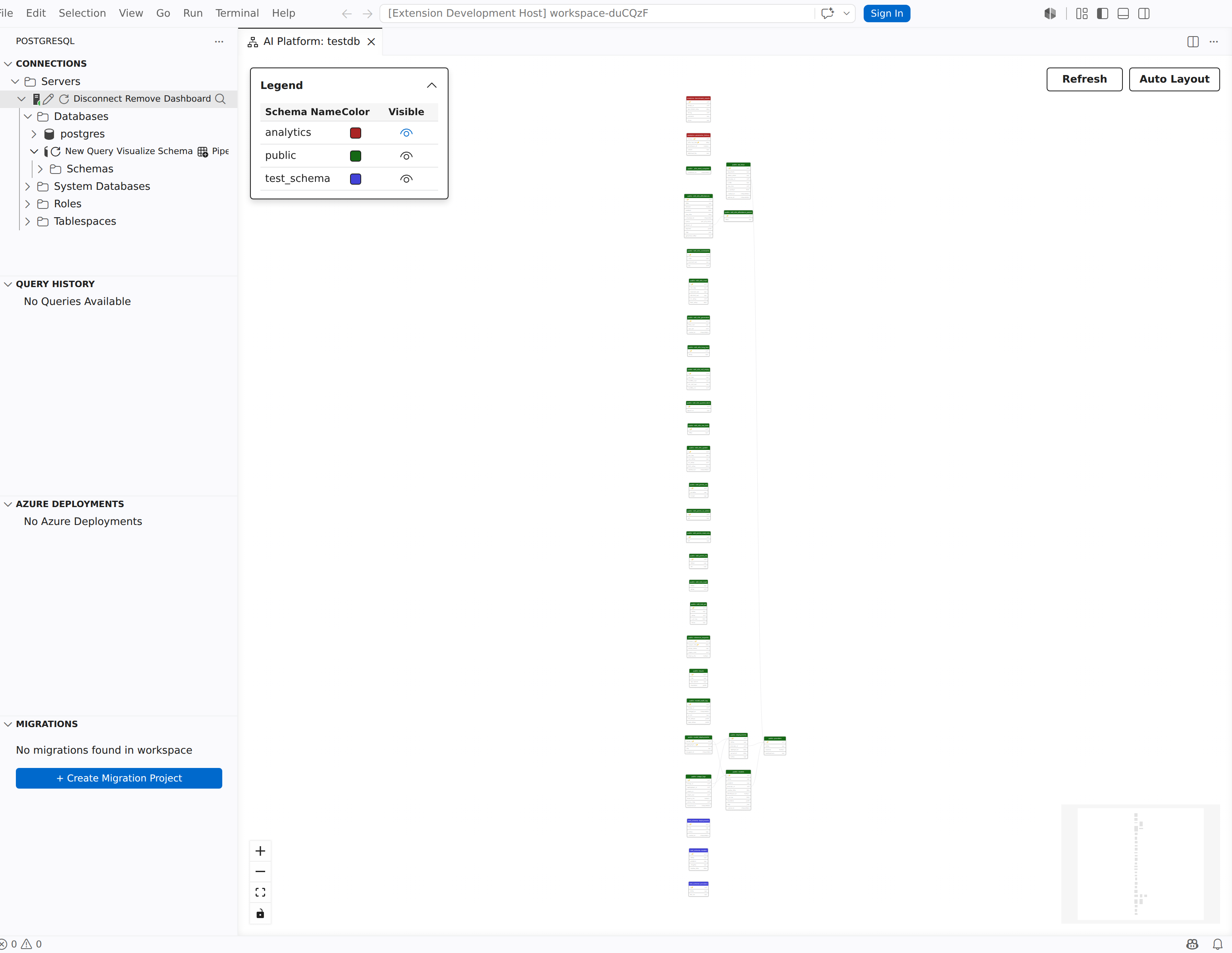

Pokud databáze obsahuje více schémat, legenda uvádí každé schéma s vlastní barvou a ovládacím prvku viditelnosti. Pomocí legendy zmenšete nepotřebné informace a porovnejte pouze části databáze, které jsou důležité pro aktuální úkol.

  1. V legendě vyhledejte schéma, které chcete skrýt nebo obnovit.
  2. Použijte tlačítko viditelnosti pro toto schéma.
  3. Zkontrolujte aktualizovaný diagram.

Když skryjete schéma, zbývající tabulky můžou stále zobrazovat barevné indikátory pro skryté relace mezi schématy. To vám pomůže udržet důležité závislosti v zobrazení, i když je související schéma dočasně skryté.

Práce s velkými schématy

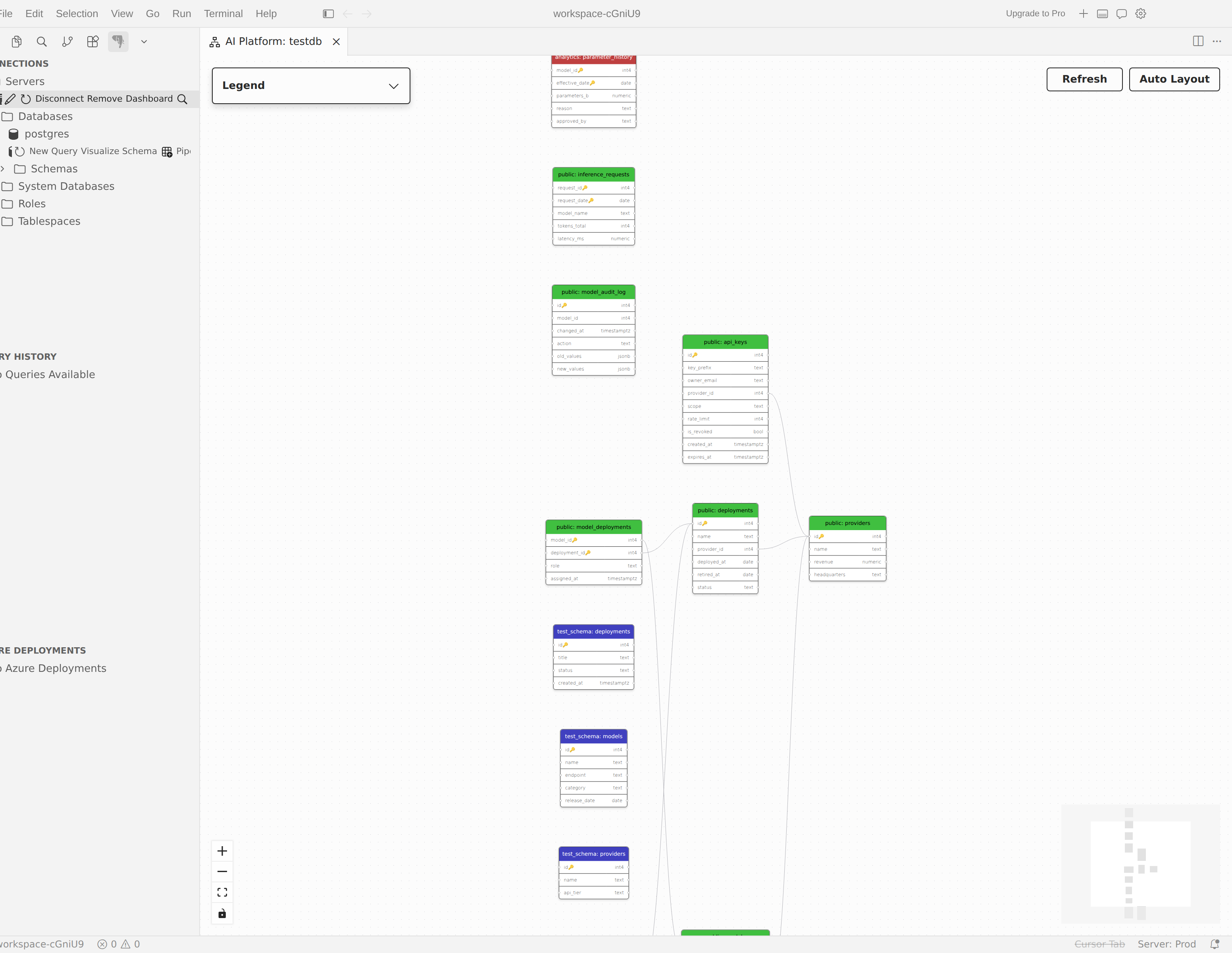

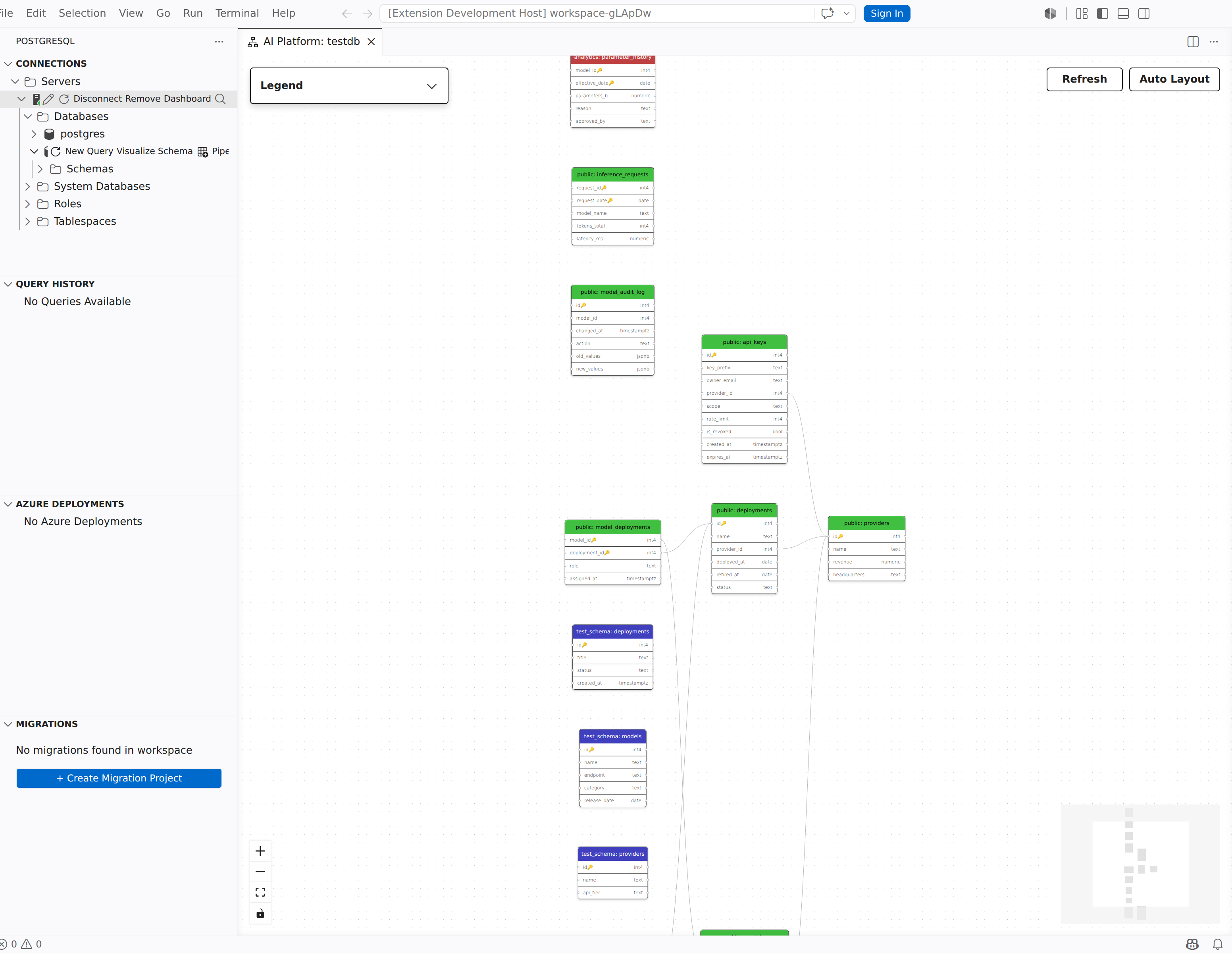

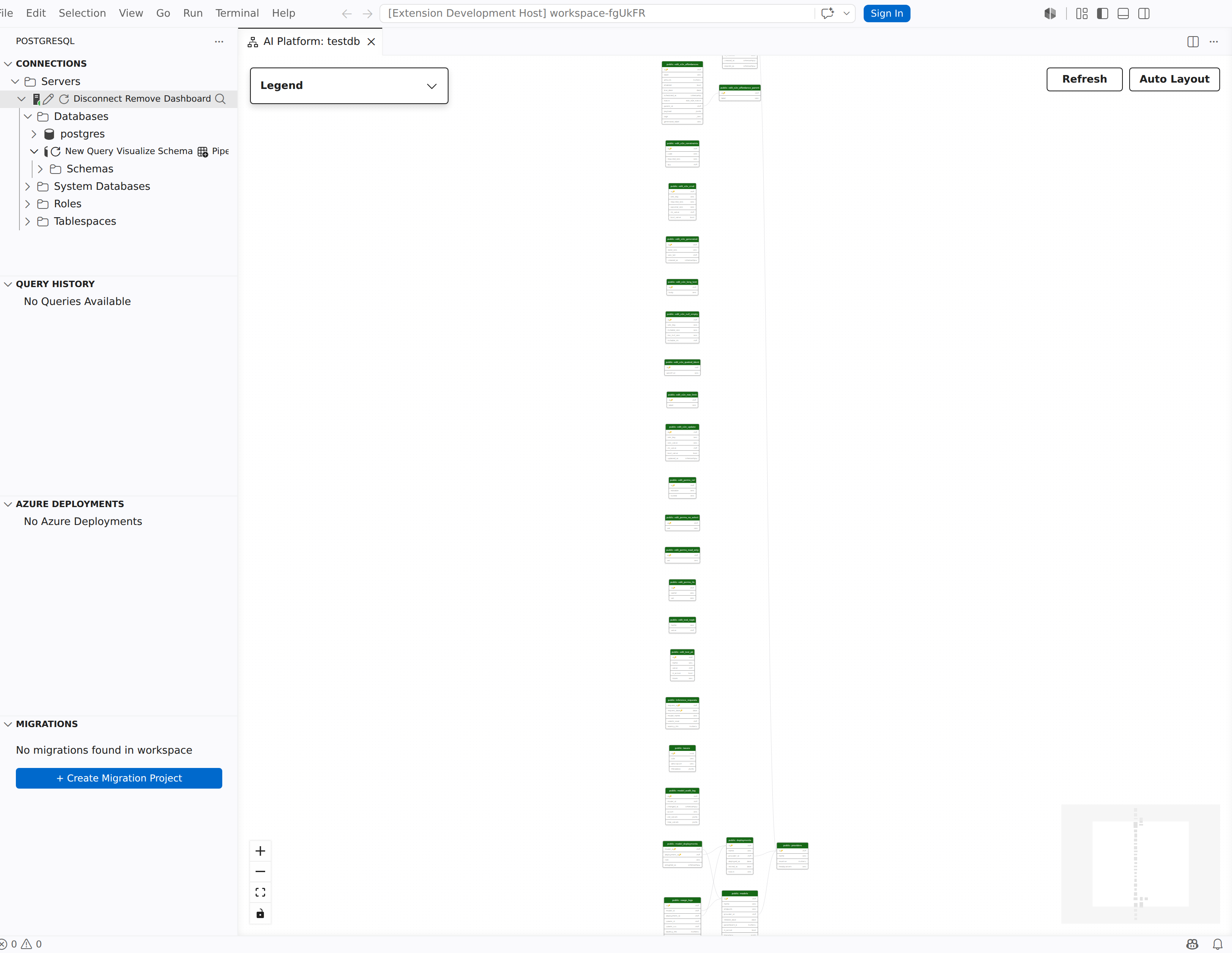

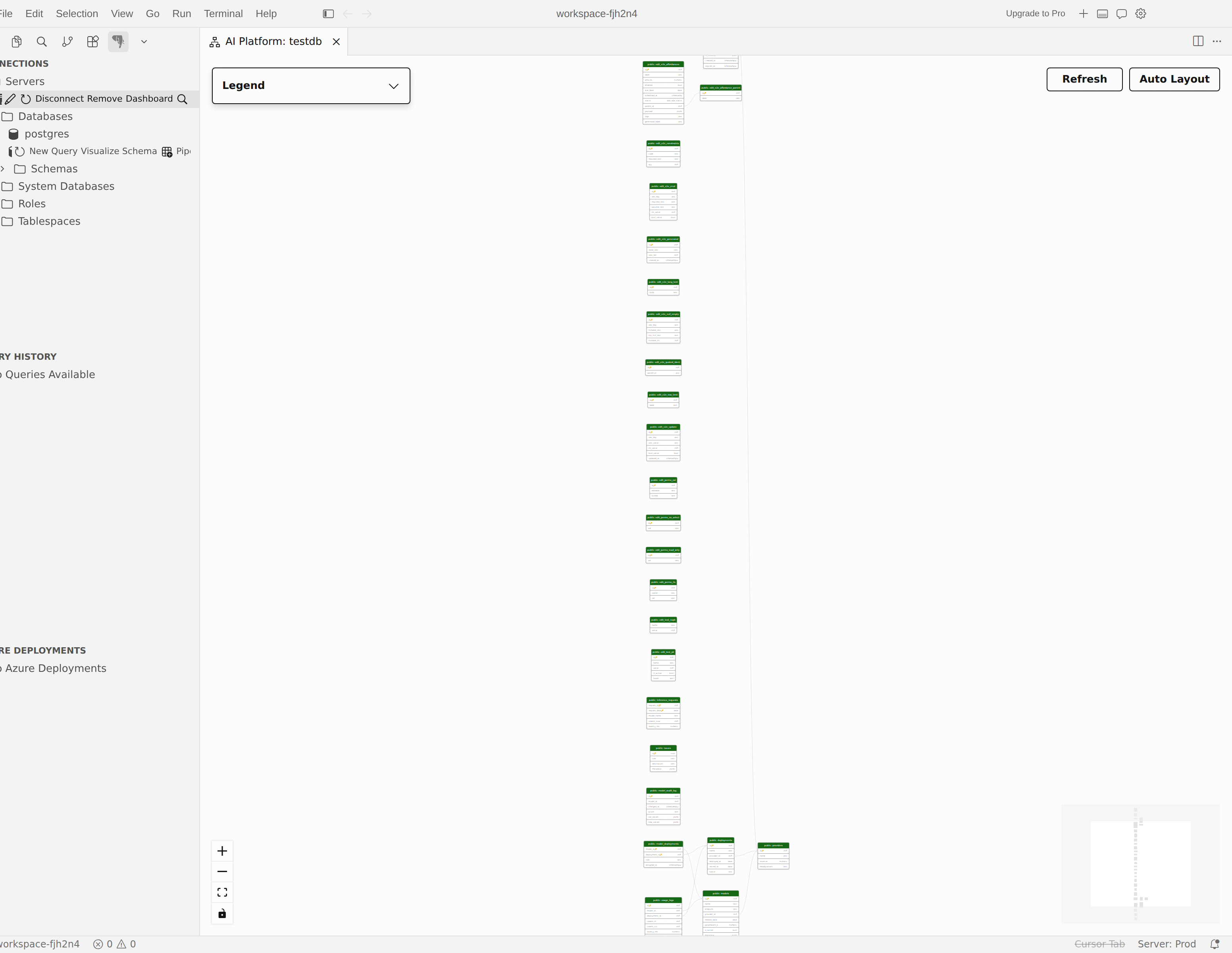

Vizualizér schématu obsahuje ovládací prvky navigace a rozložení, abyste mohli diagram znovu zarámovat při změně viditelných tabulek.

  • Posun: Vyberte a přetáhněte prázdnou oblast plátna a pohybujte se kolem diagramu.
  • Přiblížení: K přiblížení a oddálení použijte kolečko myši, gesto sevření na trackpadu nebo tlačítka + a - v překryvném panelu ovládacích prvků.
  • Přizpůsobit zobrazení: Výběrem tlačítka přizpůsobit zobrazení v překryvných ovládacích prvcích můžete diagram automaticky přiblížit a zacentrovat tak, aby se všechny viditelné tabulky vešly do oblasti zobrazení.
  • Minimapa: Pro velká schémata použijte minimapu v rohu plátna k zobrazení aktuální pozice oblasti zobrazení vzhledem k úplnému diagramu.
  • Automatické rozložení: Pokud chcete přepočítat rozložení viditelných tabulek, vyberte automatické rozložení .

Aktualizace po změnách schématu

Vizualizér schématu se po změně databáze automaticky neaktualizuje. Pokud přidáte nebo vypustíte tabulky, sloupce nebo cizí klíče, vyberte Aktualizovat , aby se znovu načte aktuální model schématu a překreslila mapu relací.
