Kortet (prøveversion) i Microsoft Fabric indeholder et omfattende sæt indstillinger for tilpasning af kortet og visningen. Korttypografien er som standard indstillet til Gråtonelys, men du kan nemt ændre korttypografien, anvende et datafarvetema og skifte synligheden af forskellige kortelementer. Flere tilpasningsmuligheder omfatter tilføjelse af interaktive kontrolelementer, indstilling af den indledende kortvisning og valg af et visningssprog, der passer bedst til behovene hos kortets publikum.
Vigtigt!
Denne funktion er i prøveversion.
Forudsætninger
- Et arbejdsområde med en Microsoft Fabric-aktiveret -kapacitet
- Et kort med redigeringstilladelser og forbundne datakilder, enten geoJson-filer i lakehouse eller KQL-forespørgselssæt.

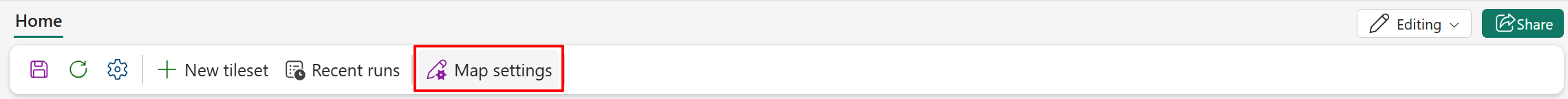

Skift kortindstillinger
Visualiseringen Kort i Microsoft Fabric tilbyder et omfattende sæt indstillinger til tilpasning af kortet og visningen. Korttypografien er som standard indstillet til Gråtonelys, men du kan nemt ændre korttypografien, anvende et datafarvetema og skifte synligheden af forskellige kortelementer. Flere tilpasningsmuligheder omfatter tilføjelse af interaktive kontroller såsom zoom, skala, tonehøjde, kompas og verdensomslutning, indstilling af den indledende kortvisning og valg af et visningssprog, der passer bedst til behovene hos kortets publikum.
Følgende skærmbillede viser et kort, der bruger "Road"-stilen, centreret omkring staten Washington i USA.

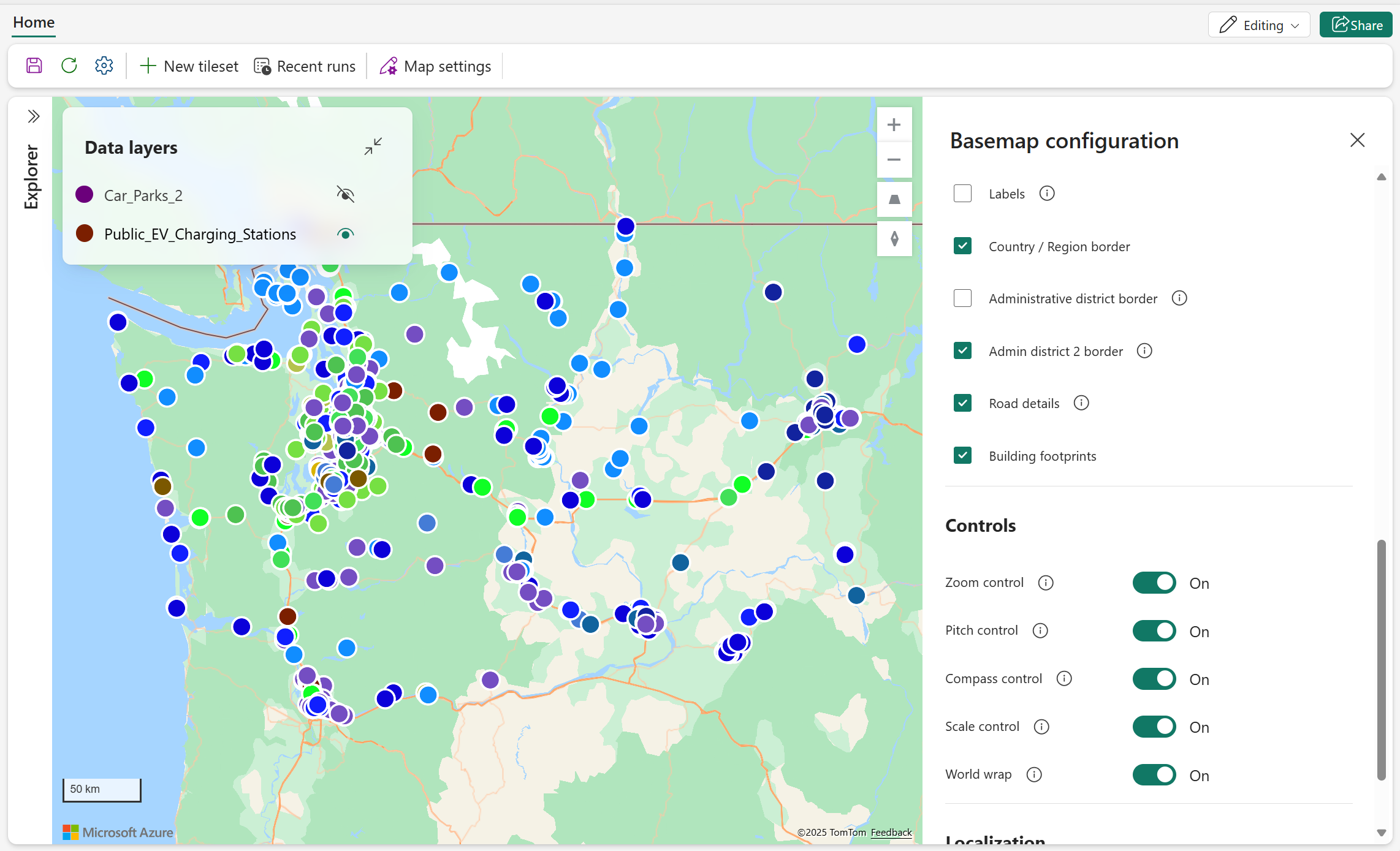

På følgende skærmbillede vises det samme kort som i det forrige eksempel, men med skjulte etiketter og administrative grænser. Derudover er alle kortkontrolelementer – såsom zoom, hældning, kompas og skala – aktiveret.
I følgende tabel beskrives de tilgængelige kortindstillinger og deres tilsvarende egenskaber.
| Section | Egenskab | Beskrivelse |
|---|---|---|

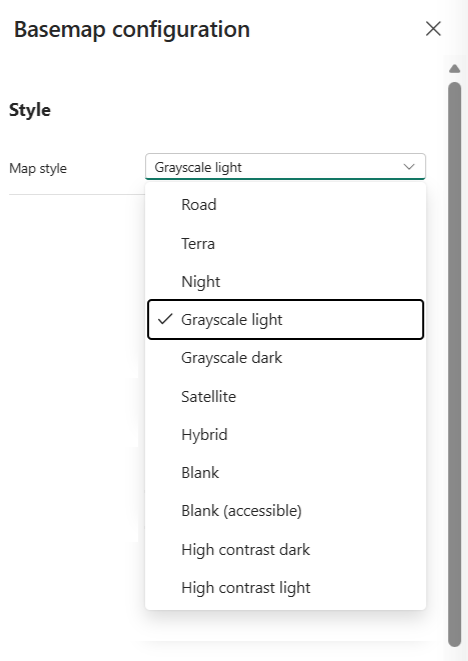

| Typografi | Kort-stil | Understøtter følgende indbyggede korttypografier:
Standard = Gråtoner (lys) |
| Tema data | Skift farvetema for geometridata som f.eks. punkter, linjer og polygoner. Understøtter følgende temaer:
Standard = Standard |
|
| Baggrundsfarve | Konfigurer baggrundsfarve, når korttypografien er indstillet til Tom eller Tom (tilgængelig). | |

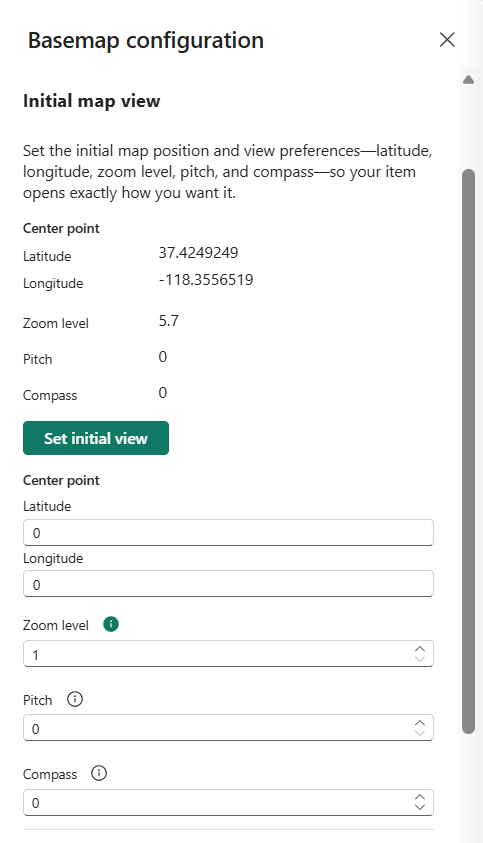

| Indledende kortvisning | Breddegrad | Breddegradskoordinaten definerer midtpunktet for din foretrukne kortvisning. Værdien skal indstilles mellem -90 og 90 grader. |
| Længdegrad | Længdegradskoordinaten definerer midtpunktet for din foretrukne kortvisning. Værdien skal indstilles mellem -180 og 180 grader. | |
| Zoom-niveau | Det indledende zoomniveau for den foretrukne kortvisning skal indstilles mellem 1 og 22. Standard = 1 | |
| Kaste | Tonehøjde styrer kortets synsvinkel i forhold til horisonten. Værdien skal være mellem 0 og 60 grader. Standard = 0 | |
| Compass | Kompasindstillingen giver brugerne mulighed for at rotere kortvisningen med værdier fra -180 til 180 grader. Standard = 0 | |

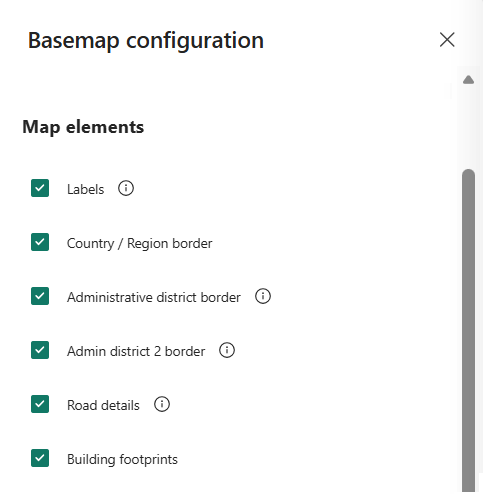

| Kortelementer | Labels | Slå synligheden af kortetiketter til/fra, f.eks. vejnavne, bynavne og lande-/områdenavne. Standard = til |
| Lande/områdegrænse | Slå synligheden af lande-/områdegrænser på kortet til/fra. Standard = til | |
| Administrativ distriktsgrænse | Slå synligheden af grænser til for administrative områder på første niveau, f.eks. stater eller provinser. Standard = til | |
| Admin distric 2 kant | Slå synligheden af grænser til for administrative områder på andet niveau, f.eks. amter. Standard = til | |
| Oplysninger om vejen | Slå synligheden af detaljerede gadelayouts i befolkede områder til/fra. Standard = til | |
| Opbygning af fodaftryk | Slå synligheden af bygningsfodaftryk til og fra ved højere zoomniveauer. Standard = til | |

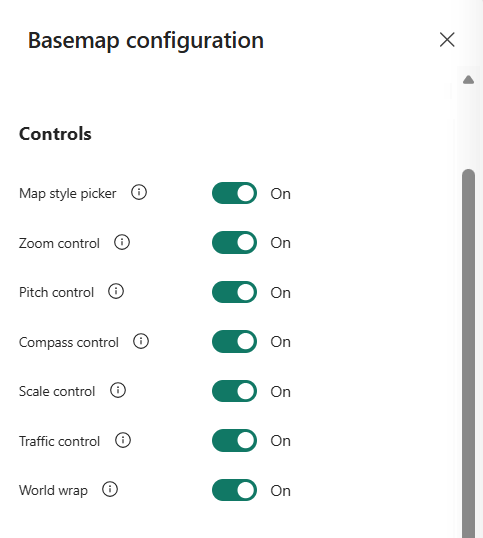

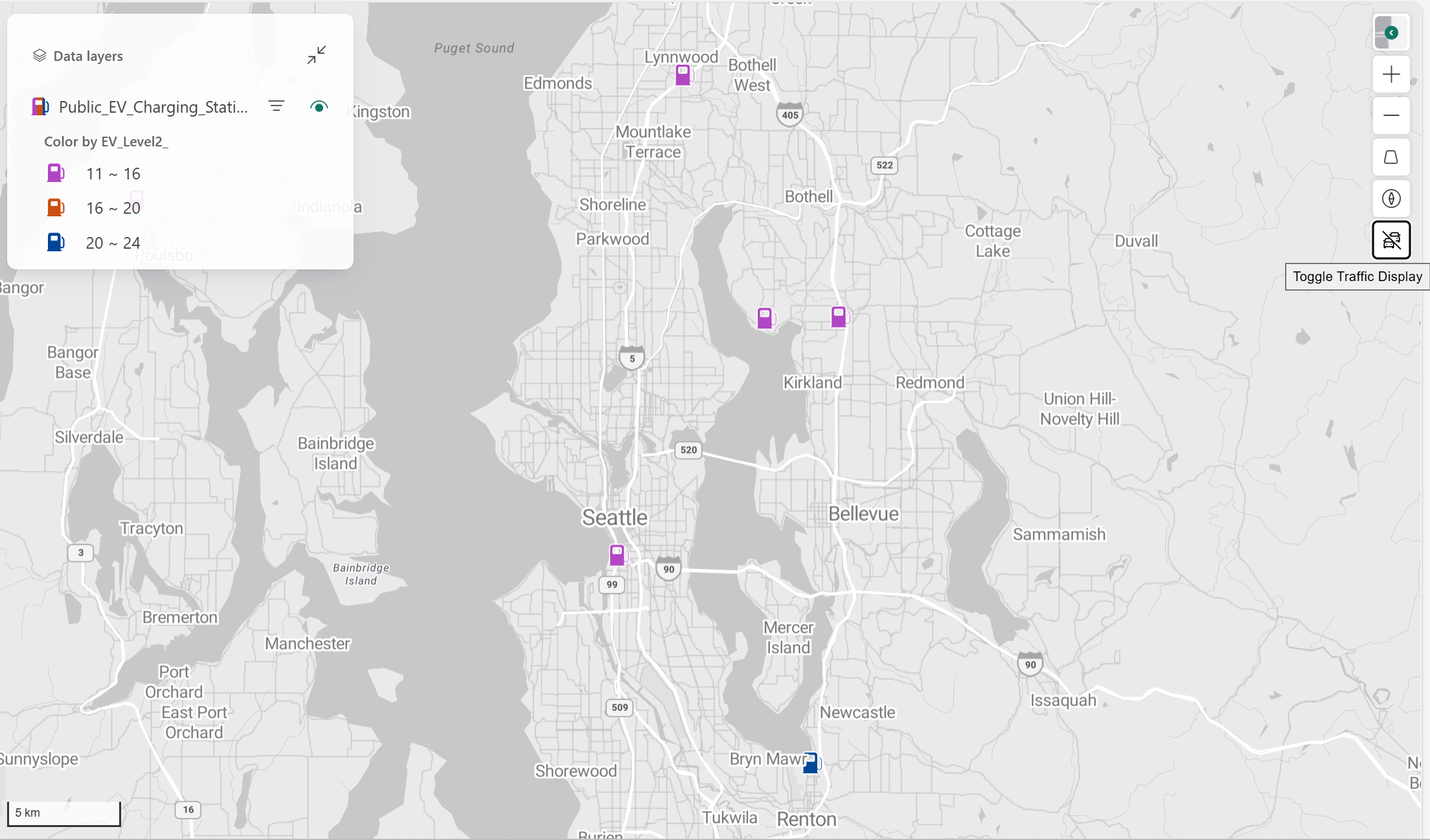

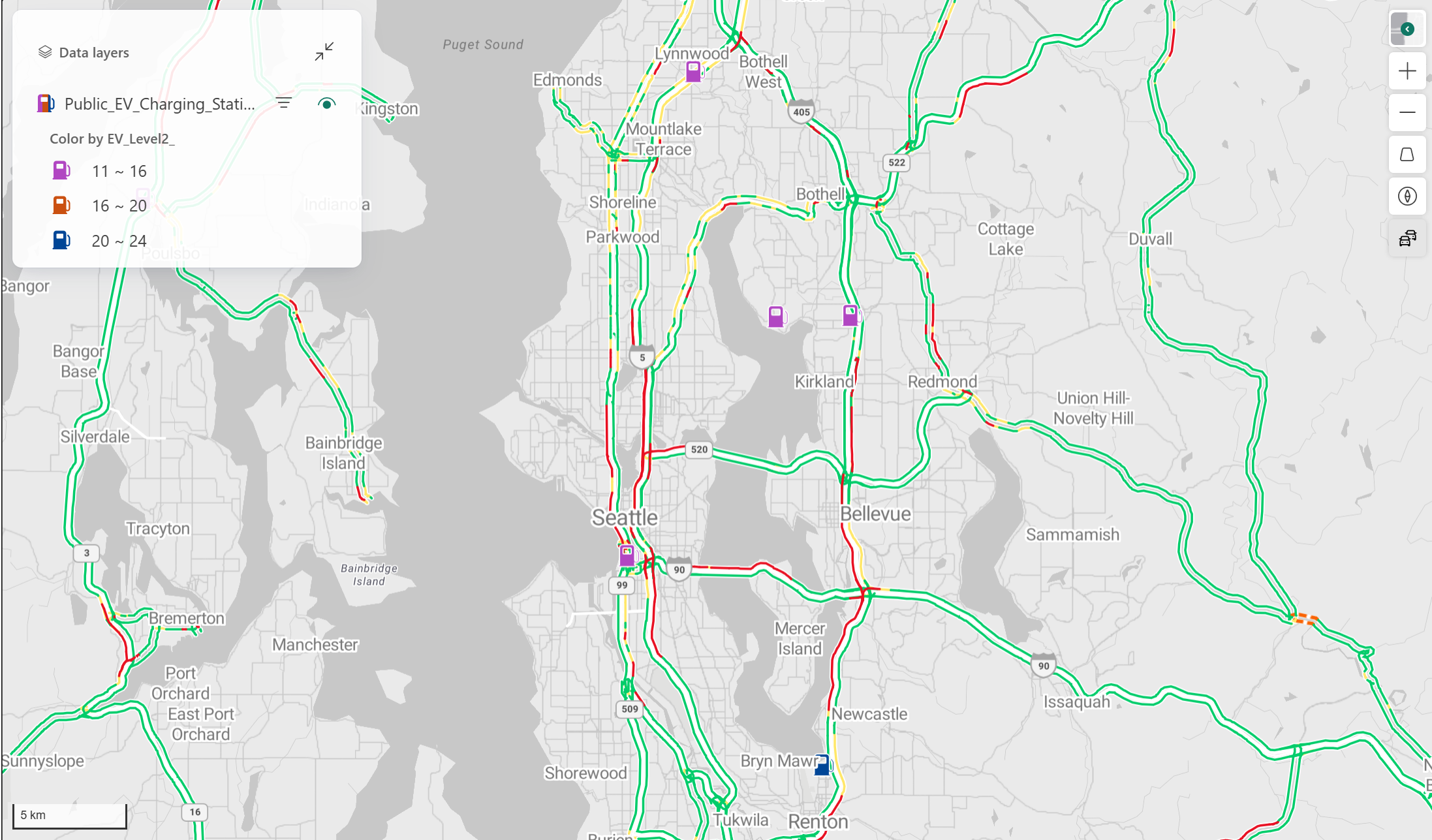

| Kontrol | Zoom-kontrol | Skift synligheden af zoomkontrollen på kortet, så brugerne kan justere zoomniveauet interaktivt. Standard = slukket |
| Kontrol af tonehøjde | Skift synlighed af pitch-kontrollen på kortet, så brugerne kan justere synsvinklen. Standard = slukket | |
| Styring af kompas | Skift synligheden af kompaskontrollen på kortet, så brugerne kan justere kortets rotation. Standard = slukket | |
| Kontrol af skalering | Slå synligheden af skalabjælken på kortet til/fra. I øjeblikket understøttes kun metriske enheder. Standard = slukket | |
| Verden indpakning | World Wrap-kontrollen muliggør problemfri vandret panorering over hele kloden. Standard = til | |

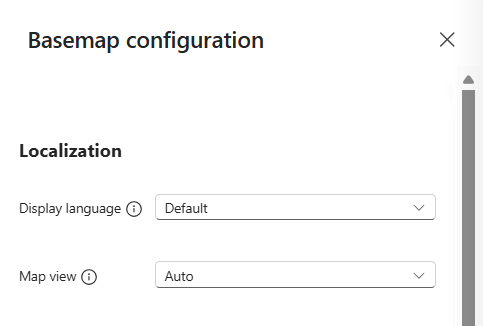

| Lokalisering | Vis sprog | Indstil sproget for kortetiketter. Som standard følger den Fabric-brugerens sprogindstilling. Du kan finde flere oplysninger om understøttede sprog under Understøttelse af lokalisering i Azure Maps |
Tilpas geometridata
Afstandsdata repræsenteres typisk som punkter, linjer eller polygoner. Map tilbyder forskellige visuelle effekter for at fremhæve forretningsrelevante mønstre, relationer og rumlige fordelinger. I følgende afsnit beskrives, hvordan du konfigurerer egenskaber for hver visualiseringseffekttype for at forbedre kortets læsbarhed og analyseværdi.
Generelle indstillinger
I følgende tabel beskrives de generelle indstillinger for datalag.
| Indstilling | Beskrivelse |
|---|---|
| Lag farve | Definerer den grundfarve, der anvendes på dette datalag. Bemærk: Hvis indstillingen "seriegruppe" er aktiveret, tilsidesætter individuelle seriefarver lagfarveindstillingen. |
| Værktøjstip | Angiver, hvilke flere dataegenskaber der skal vises, når du holder markøren over kortgeometrier. Disse egenskaber giver kontekstafhængige oplysninger om de rumlige funktioner, der vises på kortet. |
| Zoom-niveau | Definerer det område af zoomniveauer, hvor kortgeometrier er synlige. Bemærk!: Denne indstilling understøttes ikke, når du bruger PMTiles som datakilde. |
Datalabel-indstillinger
Når de er aktiveret, viser datalabels tekst afledt af de valgte felter i dit datasæt, hvilket gør det muligt for hvert kortpunkt at vise relevant information direkte på billedet.
Følgende eksempler illustrerer dataetiketter på kort med forskellige geometrier, herunder punkt, linje og polygon.

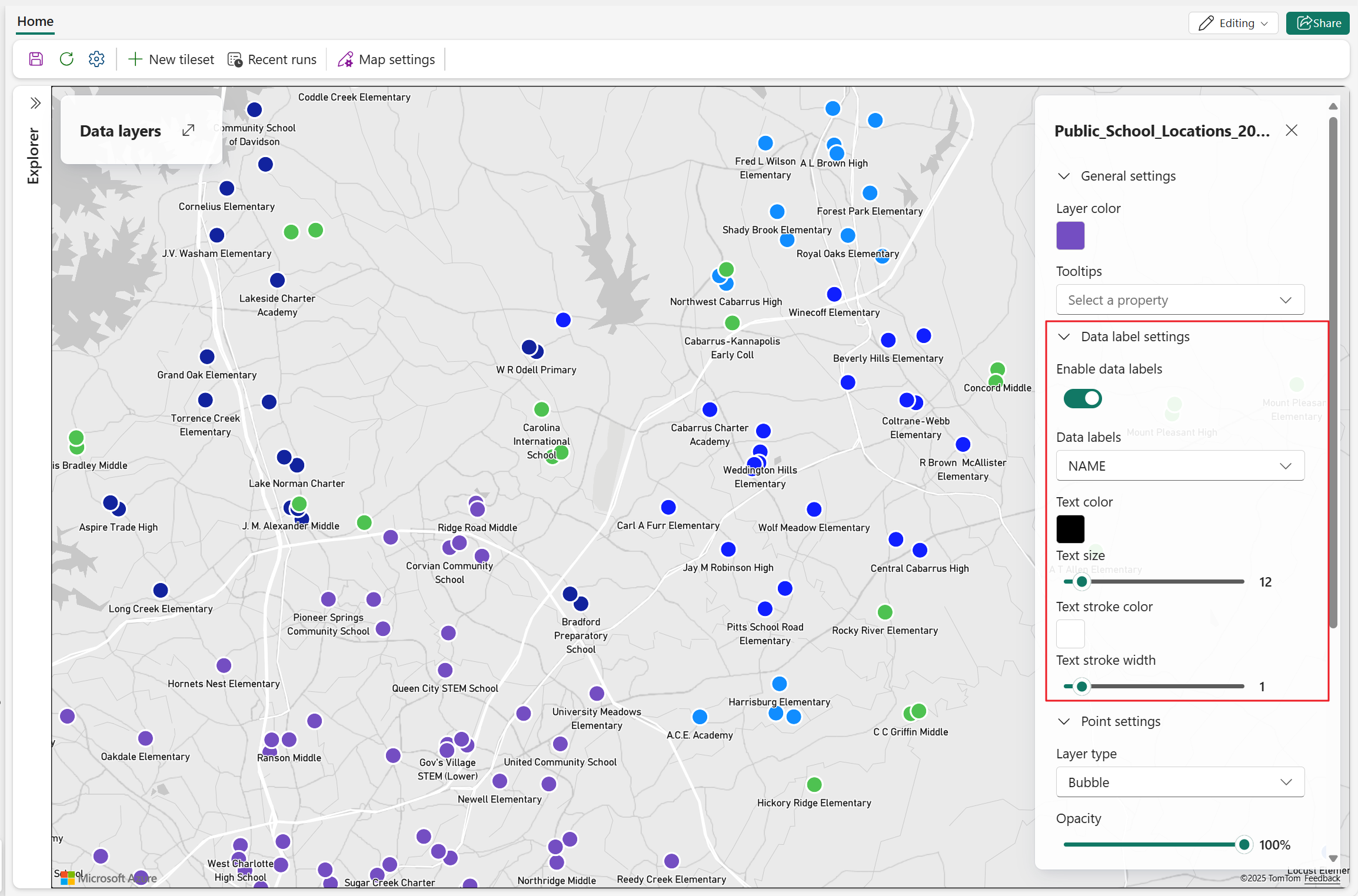

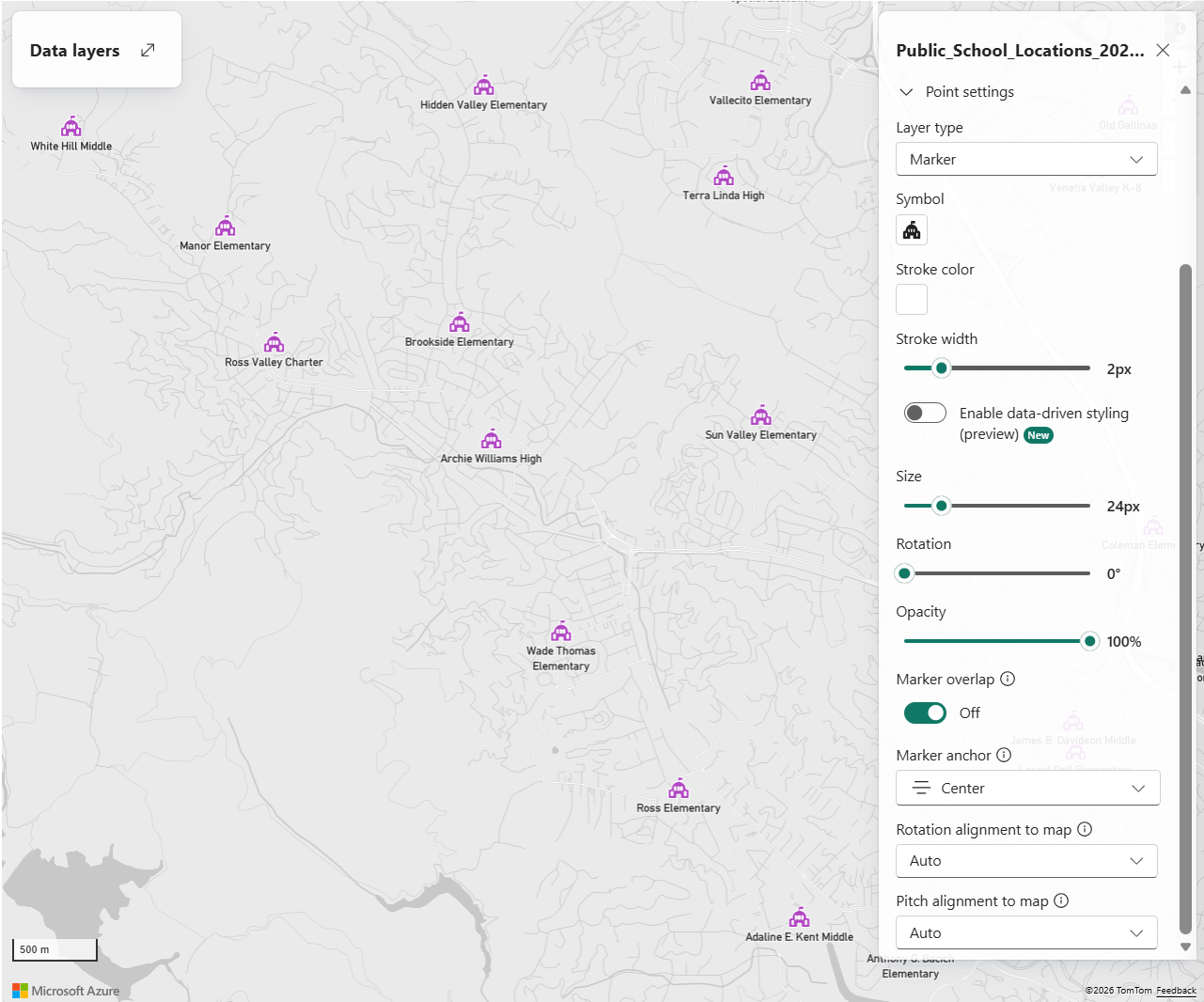

Dette eksempel bruger punktgeometri til at vise offentlige skoler med dataetiketter, der angiver skolenavne:

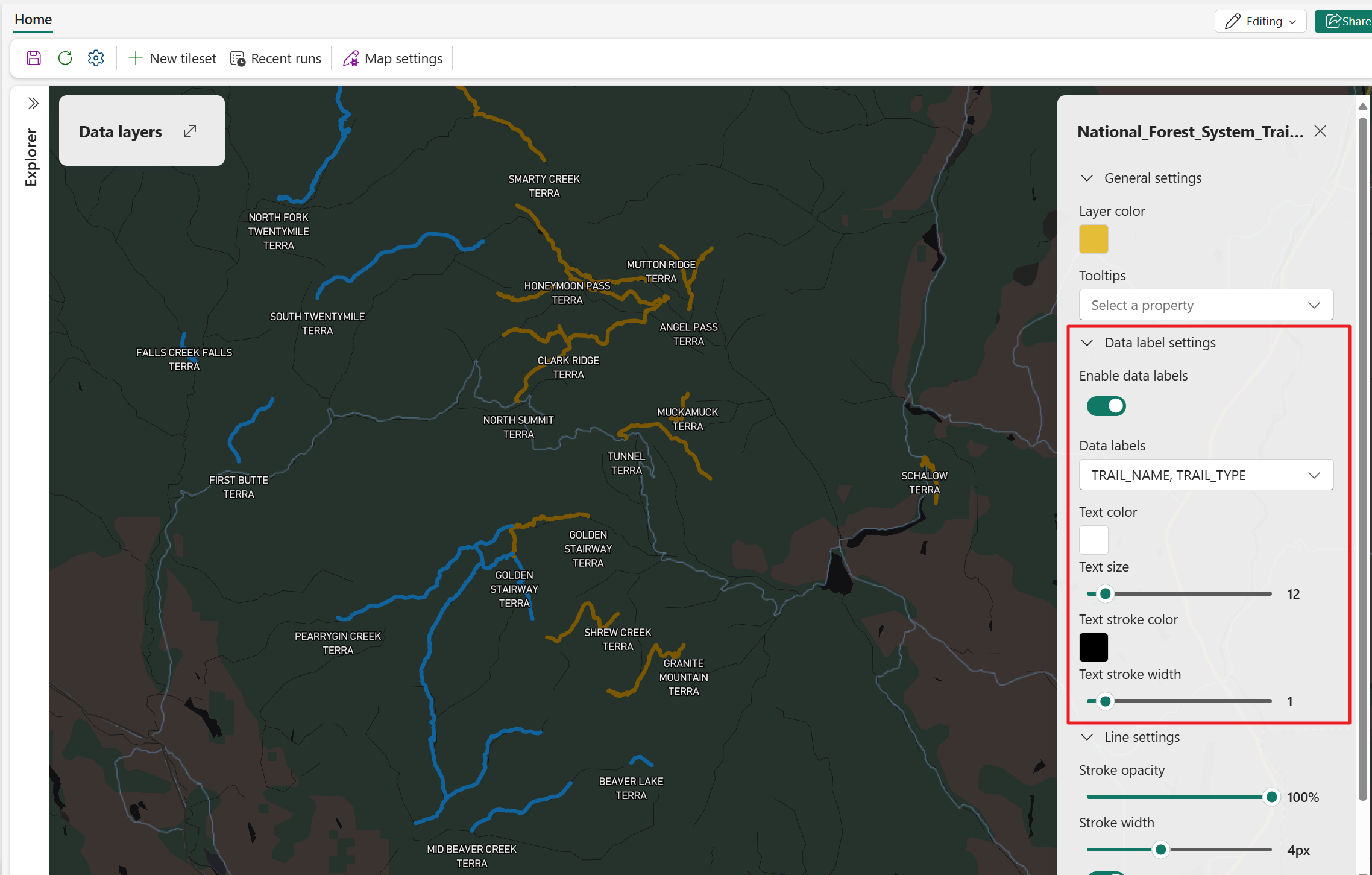

Dette eksempel bruger linjegeometri til at vise National Forest System-stier, med dataetiketter, der angiver stiens navn:

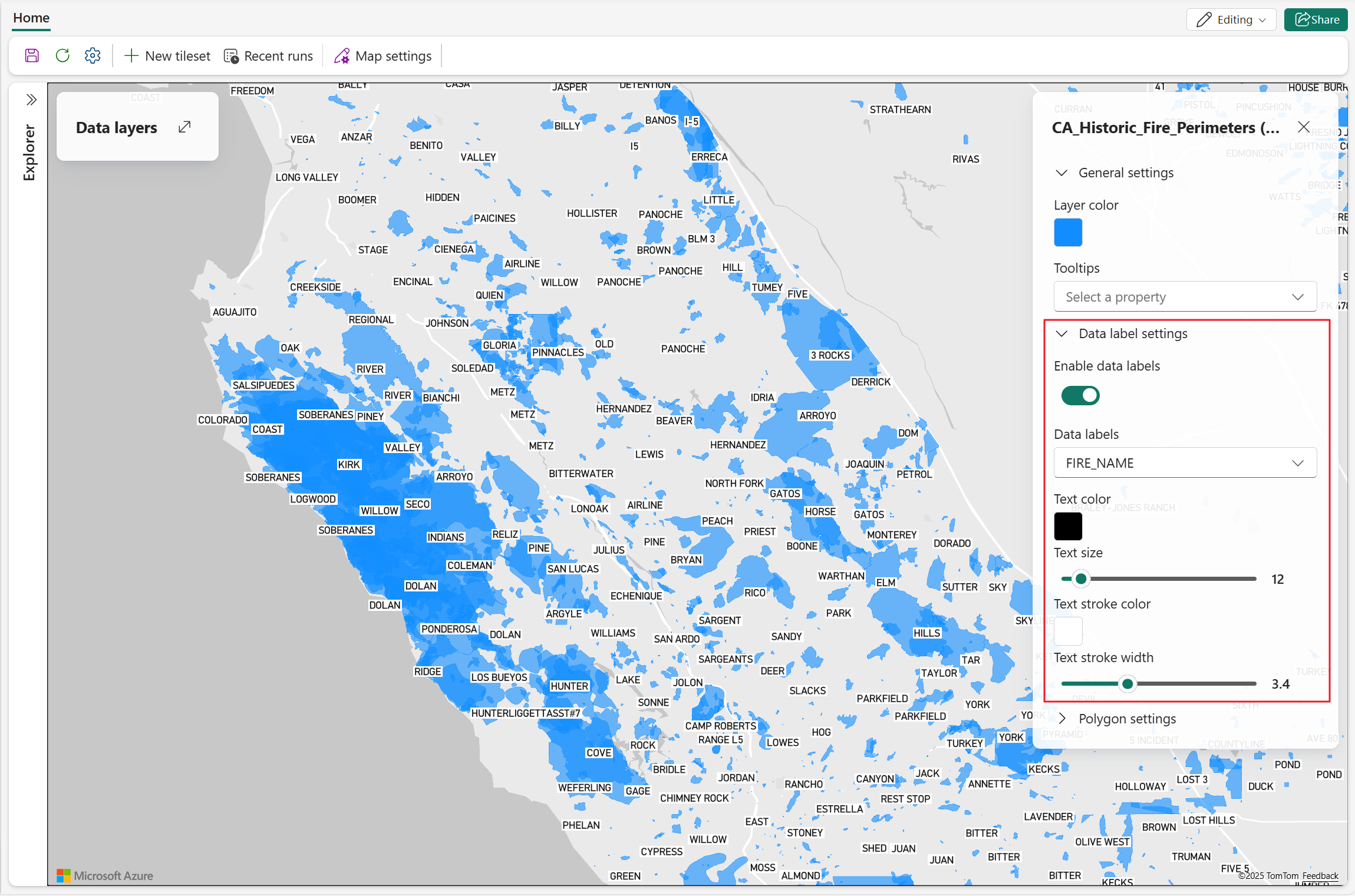

Dette eksempel bruger polygoner, der repræsenterer områder, der tidligere er blevet ramt af skovbrande i Californien, hvor hver polygon er mærket med det officielle brandnavn:
Følgende tabel beskriver de generelle indstillinger for dataetiketter.
| Indstilling | Beskrivelse |
|---|---|
| Aktiver dataetiketter | En vippekontakt, der bruges til at aktivere/deaktivere datalabels for det valgte lag. |
| Dataetiketter | En rullemenu, der viser tilgængelige felter fra den valgte datakilde. |
| Tekstfarve | Tekstfarven på datalabelen. De tilgængelige farvevalg afhænger af det valgte datatema. For mere information, se Ændr kortindstillinger. |
| Tekststørrelse | Tekststørrelsen på datalabelen. Gyldige tekststørrelser spænder fra 8-48. Standard=12. |
| Tekststregfarve | Tekststregfarven på datalabelen. De tilgængelige farvevalg afhænger af det valgte datatema. For mere information, se Ændr kortindstillinger. |
| Tekststregbredde | Tekststregbredden på datalabelen. Gyldige tekststørrelser spænder fra 0-10. Standard=1. |

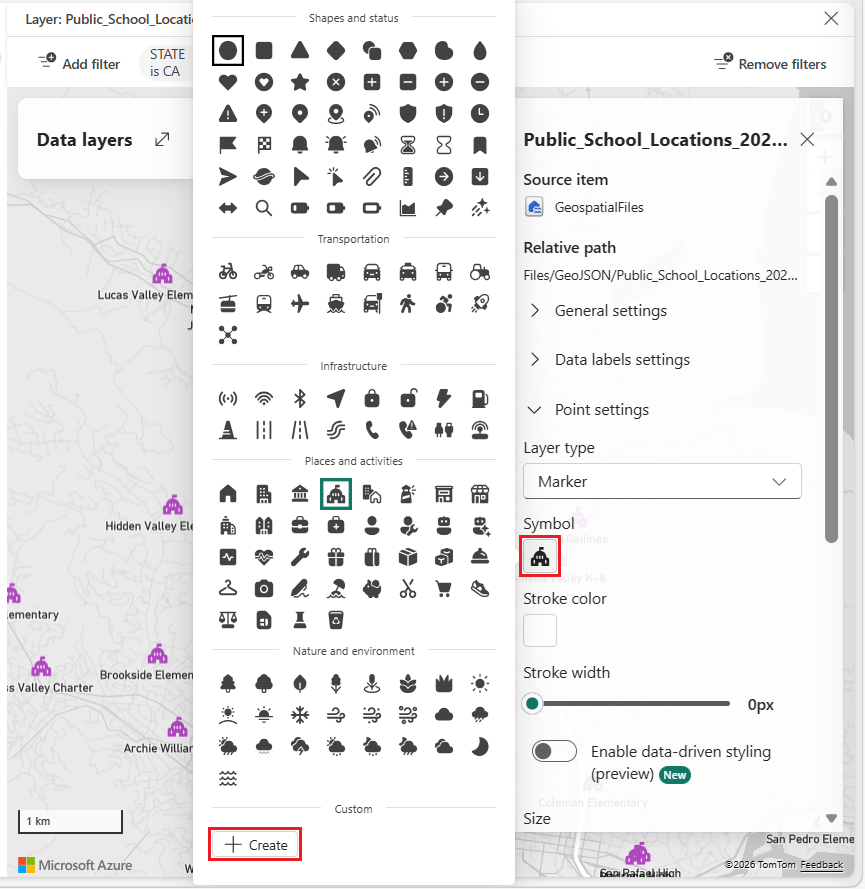

Punktindstillinger
Boblelag
En boblevisualisering viser individuelle datapunkter som cirkler på et geografisk kort. Hver bobles størrelse, farve og opacitet kan tilpasses til at repræsentere attributter som størrelse, kategori eller intensitet. Denne visualisering er ideel til at fremhæve forskelle på tværs af placeringer, hjælpe brugerne med at sammenligne værdier og spotte mønstre eller afvigelser i afstandsdatasæt. Boblelag er især nyttige til kortlægning af kvantitative data som befolkning, salgsvolumen eller hændelsesfrekvens.
Følgende skærmbillede viser placeringer af ladestationer til elbiler i hele staten Washington. Et boblelag bruges til at repræsentere dataene, som består af punktfunktioner. Hver station visualiseres som en boble, med størrelse og opacitet tilpasset til at afspejle stationsspecifikke egenskaber.
I følgende tabel vises de tilgængelige indstillinger for boblevisualiseringer sammen med deres beskrivelser.
| Indstilling | Beskrivelse |
|---|---|
| Opacitet | Styrer opaciteten af punktfunktioner på kortet. Gyldigt område: 0% (helt gennemsigtigt) til 100% (helt uigennemsigtigt). |
| Stregbredde | Den numeriske værdi, der bestemmer, hvor tyk kanten af hver boble vises på kortet, målt i pixel. Gyldige værdier: 0-10. |
| Streg farve | Angiver den farve, der bruges til kanten af hver boble. Dette hjælper med at skelne bobler fra kortbaggrunden og kan bruges til at fremhæve eller kategorisere datapunkter. |
| Aktivere seriegruppe | Skift for at bruge farve til at gruppere og differentiere geometrier baseret på den valgte dataegenskab. Standard: fra Bemærk!: Hvis den er aktiveret, anvendes den lagfarve, der er defineret i indstillingerne Generelt, ikke. |
| Serie gruppe | Vælg en dataegenskab på denne rulleliste for at gruppere og farvekode boblefunktioner. Denne indstilling er kun tilgængelig, når indstillingen Aktivér seriegruppe er aktiv. |
| Størrelse | Konfigurer, hvordan boblestørrelser vises på kortet:
|
| Aktiver klynger | Grupperer datapunkter i nærheden i klynger for at reducere visuelt rod og forbedre kortlæsbarheden. Standard = slukket |
| Klyngens størrelse | Konfigurer størrelsen på klynget boble, understøtter fast værdi, brugere kan konfigurere klynget boblestørrelse fra 1px til 50px. Standard = 16px |
| Aggregat efter | Egenskaben "Aggregeret efter" giver brugerne mulighed for at vælge et numerisk datafelt fra en rulleliste for at gruppere og kategorisere bobledata. Denne funktion kan kun bruges, når du arbejder med numeriske egenskaber, og bruges typisk til at opsummere eller visualisere aggregerede værdier på tværs af afstandsfunktioner. |
| Sammenlægning | Vælg en metode til opsummering af data baseret på den valgte numeriske egenskab. Tilgængelige muligheder omfatter:
|
Aktivere seriegruppe

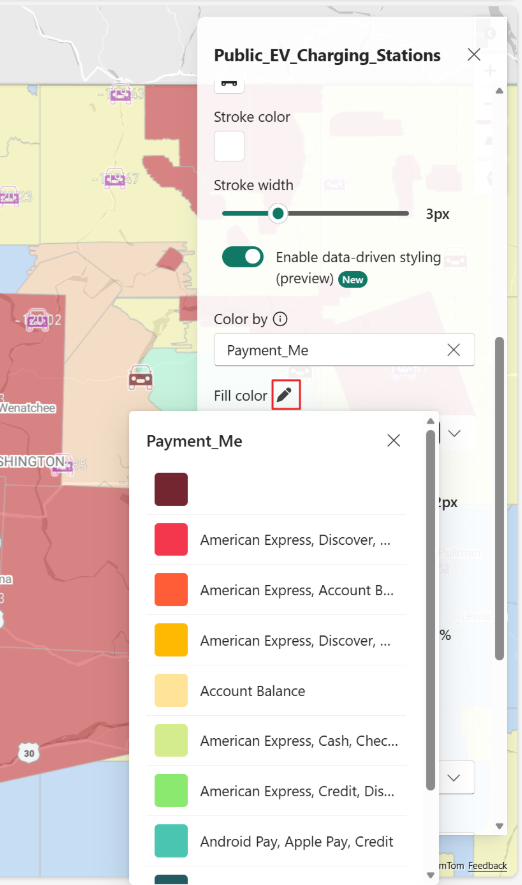

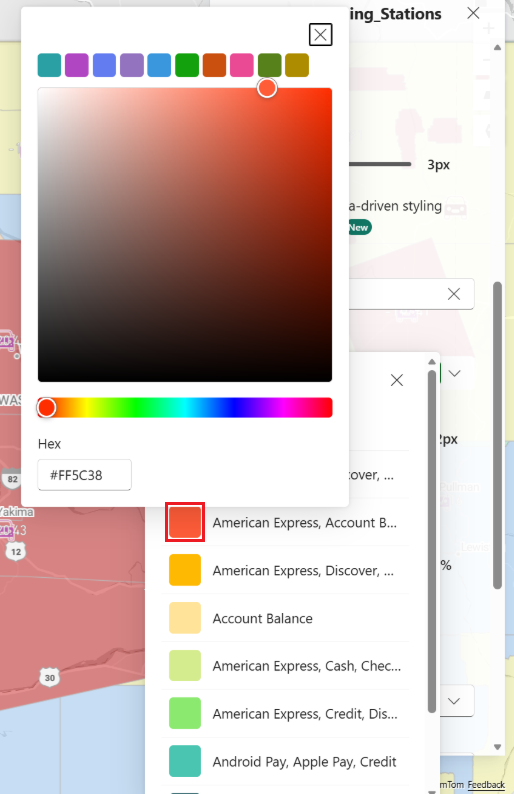

Følgende skærmbillede viser ladestationer til elbiler i staten Washington i USA, kategoriseret efter adgangstimer. Brugere kan nemt identificere stationer, der er i drift 24 timer i døgnet.
Aktiver klynger
Følgende skærmbillede viser statistik over taxaafhentningssteder i New York City. Aktivering af klyngedannelse baseret på den gennemsnitlige turafstand kan give samlet indsigt i, hvilke områder der typisk genererer længere ture.

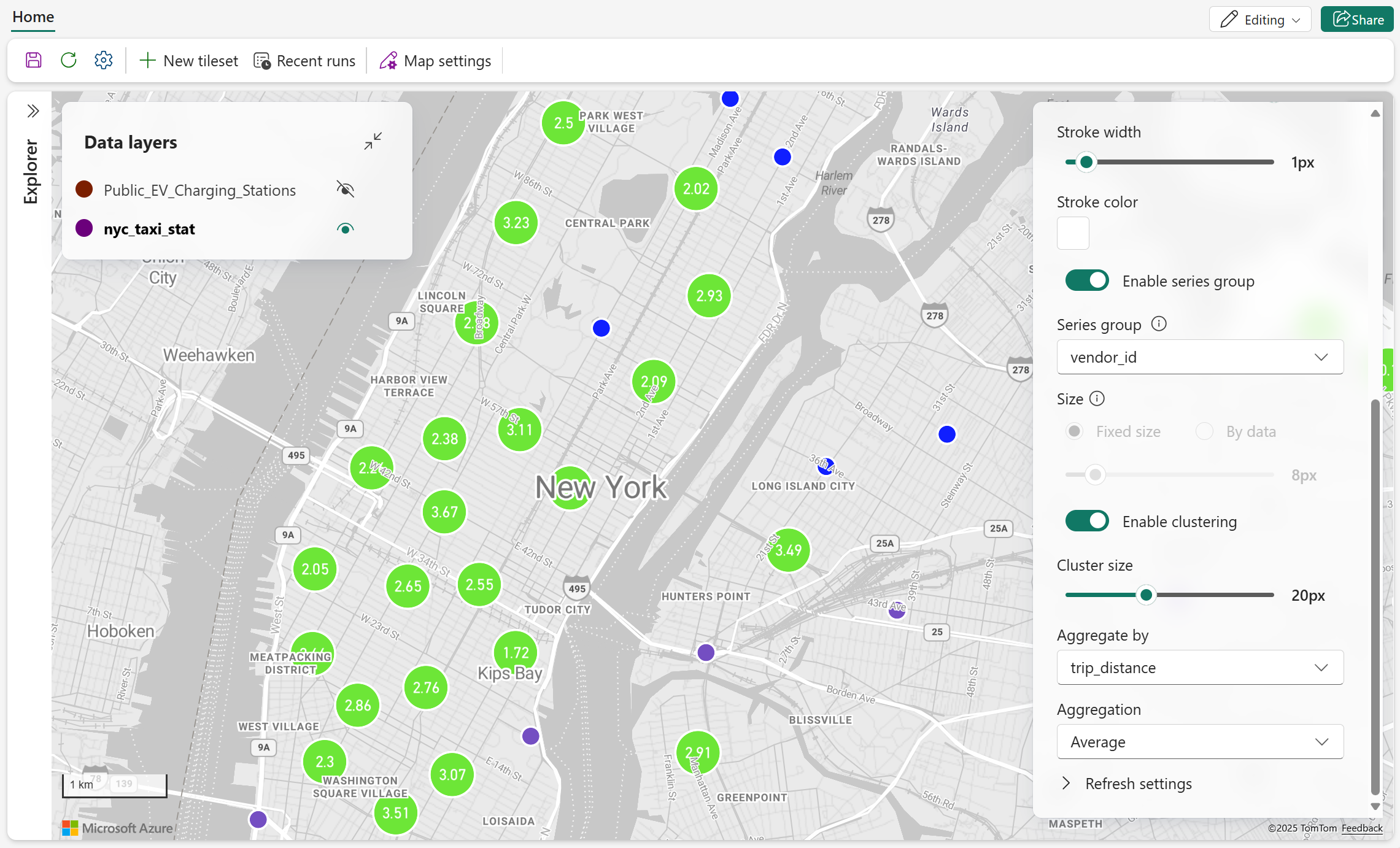

Når du bruger zoomkontrolelementet til at zoome ind, vises mere detaljerede klyngevisualiseringer.
Varmekortlag

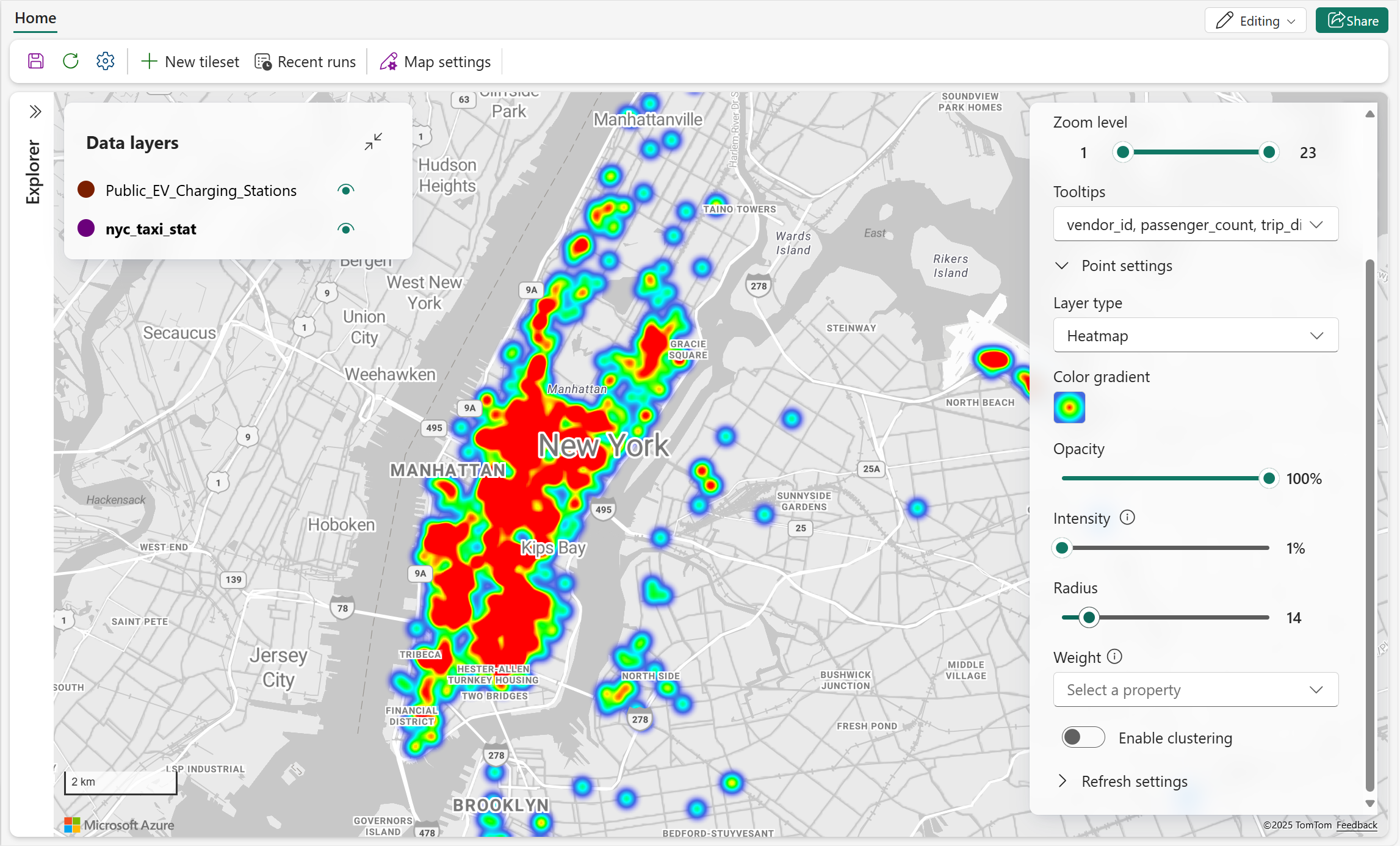

Varmekort eller punkttæthedskort bruger farveforløb til at visualisere, hvor datapunkterne er mest koncentrerede. De fremhæver områder med høj tæthed ("hot spots") og gør rumlige mønstre lettere at opdage. Denne metode er især effektiv til store datasæt, der konverterer rådata til en glat, kontinuerlig overflade, der afslører både absolutte og relative tætheder på tværs af geografiske regioner.
I følgende tabel beskrives de tilgængelige visuelle indstillinger for varmekort.
| Indstilling | Beskrivelse |
|---|---|
| Farveforløb | Farvetemaet til visning af hotspots for dataene |
| Opacitet | Opaciteten af visualisering af varmekort. Gyldige værdier spænder fra 1% til 100%. Standard = 100% |
| Intensitet | Justerer multiplikatoren, der anvendes på hvert datapunkts vægt, for at styre intensiteten af varmekortet. Gyldige værdier spænder fra 1% til 100%. Standard = 1% |
| Radius | Angiver den pixelradius, der bruges til at gengive hvert datapunkt i det varme kortlag. Dette bestemmer, hvor langt indflydelsen af hvert punkt spreder sig visuelt. Gyldige værdier spænder fra 1 til 100. Standard = 30 |
| Vægt | Angiv vægten af hvert punkt ved hjælp af en numerisk dataegenskab. Standard = 1 |
| Aktiver klynger | Grupperer datapunkter i nærheden i klynger for at reducere visuelt rod og forbedre kortlæsbarheden. Standard = slukket |
Påfør vægt

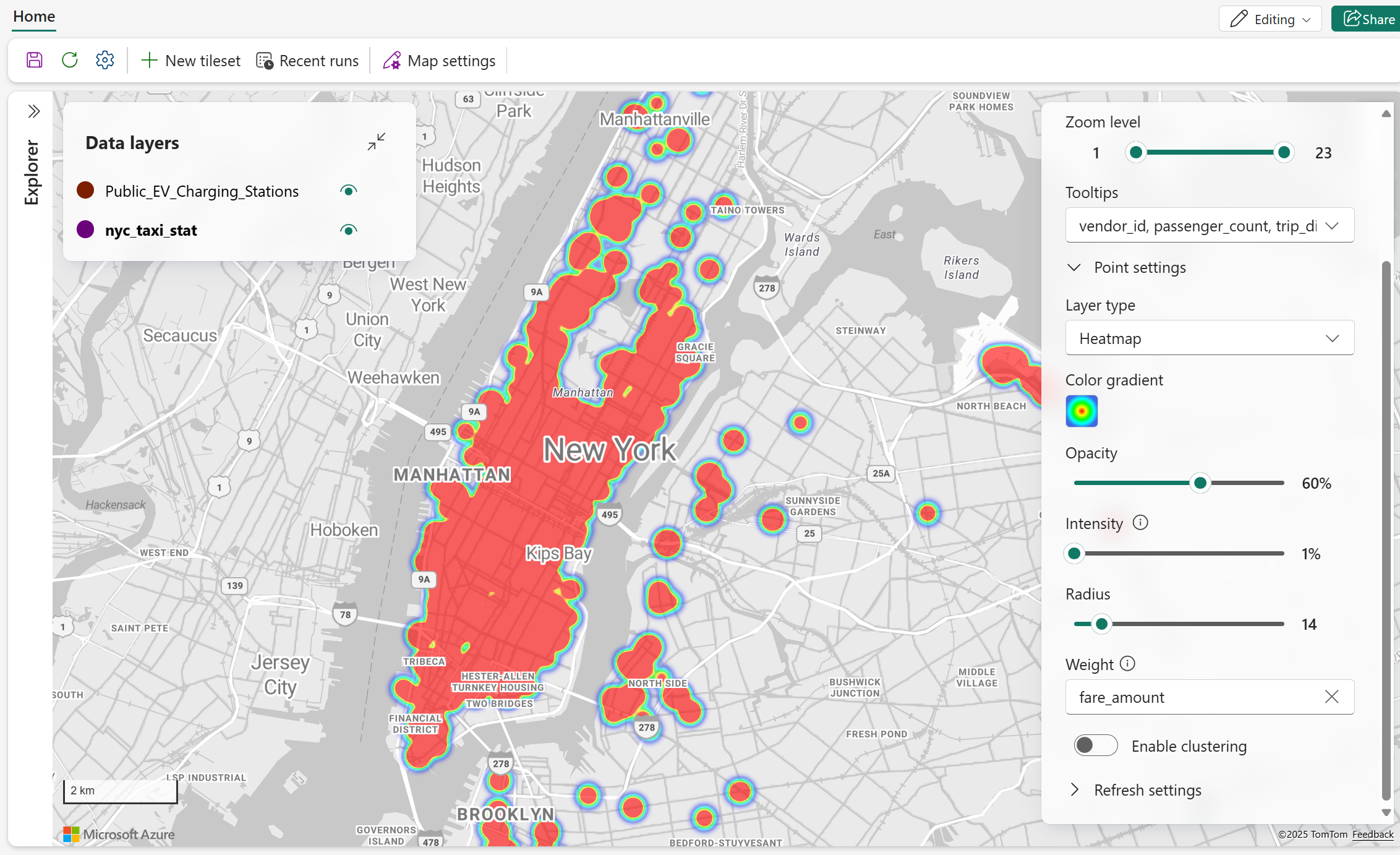

Følgende skærmbillede illustrerer et varmekort over en taxatur over New York City. Hver tur er repræsenteret som et datapunkt, hvor fare_amount bruges som vægt, hvilket betyder, at områder med højere priser bidrager med mere intensitet til varmekortet. For at forbedre læsbarheden anvendes lavere opacitet, så kortet og overlappende data forbliver synlige.
Aktiver klynger
Følgende skærmbillede illustrerer et grupperet varmekort, der visualiserer afstandsdatatæthed. Ved at finjustere parametre som radius og intensitet afslører kortet mere effektivt mønstre, der er skjult af overlappende datapunkter.
Linjeindstillinger
Linjelag
Linjelag bruges til at visualisere lineære geografiske træk såsom veje, stier, ruter eller grænser på et kort. Den forbinder en række koordinater for at danne linjer, som kan styles med forskellige attributter som farve, stregbredde. Denne type visualisering er især nyttig til at repræsentere bevægelse, retning eller forbindelser mellem placeringer og anvendes ofte i scenarier som ruteplanlægning, infrastrukturkortlægning eller netværksvisualisering.

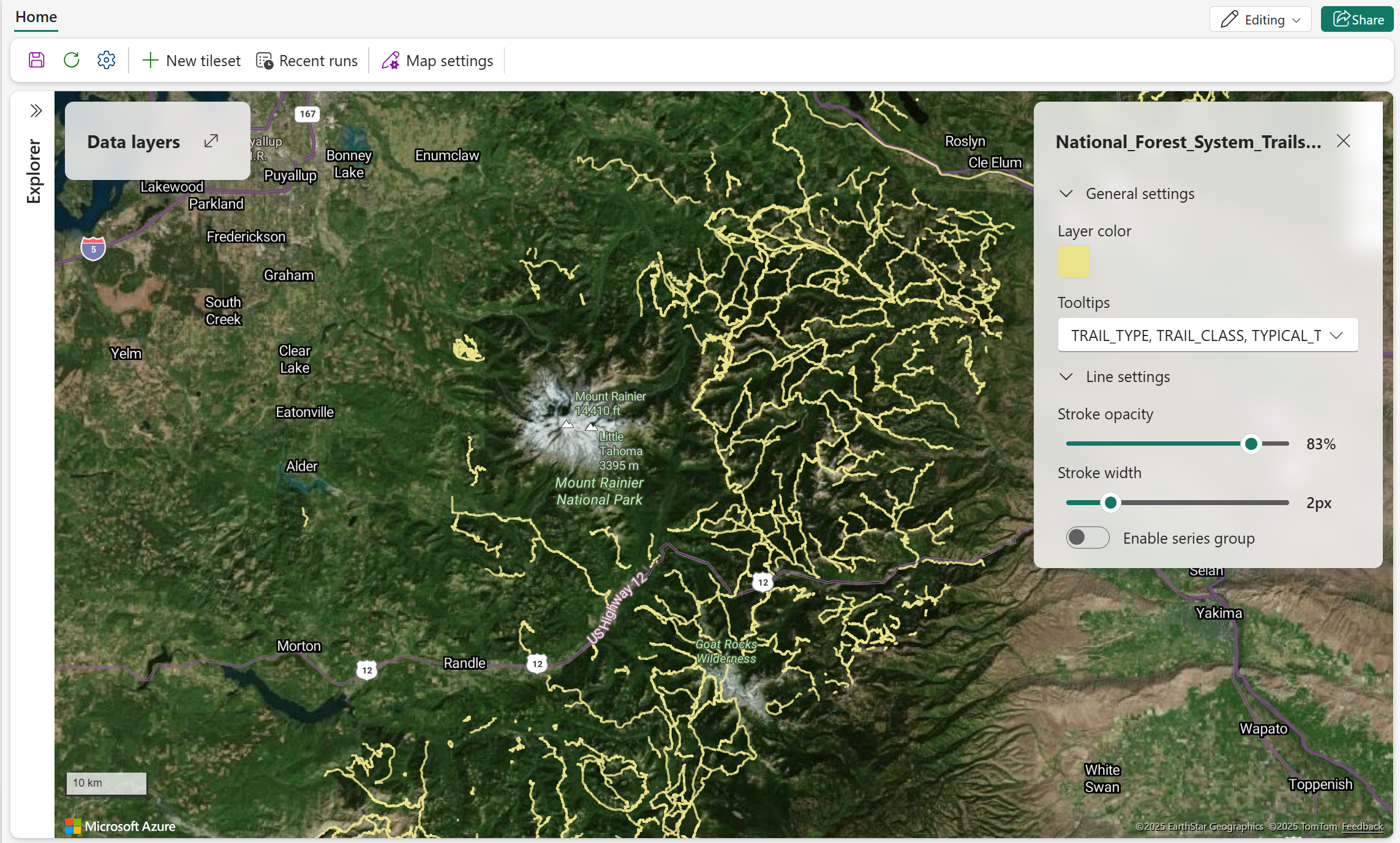

Følgende skærmbillede viser nationalparkstier nær Mount Rainier.
I følgende tabel beskrives den tilgængelige indstilling og beskrivelse af linjevisualiseringen.
| Indstilling | Beskrivelse |
|---|---|
| Slagtilfælde opacitet | Opaciteten af linjefunktioner. Gyldige værdier spænder fra 1% til 100%. Standard = 100% |
| Stregbredde | Bredden af linjer målt i pixel. Gyldige værdier: 0-10. Standard = 3px |
| Aktivere seriegruppe | Skift for at bruge farve til at gruppere og differentiere geometrier baseret på den valgte dataegenskab. Standard: fra Bemærk!: Hvis den er aktiveret, anvendes den lagfarve, der er defineret i indstillingerne Generelt, ikke. |
| Serie gruppe | Vælg en dataegenskab på denne rulleliste for at gruppere og farvekode linjer. Denne indstilling er kun tilgængelig, når indstillingen Aktivér seriegruppe er aktiv. |
Aktivere seriegruppe

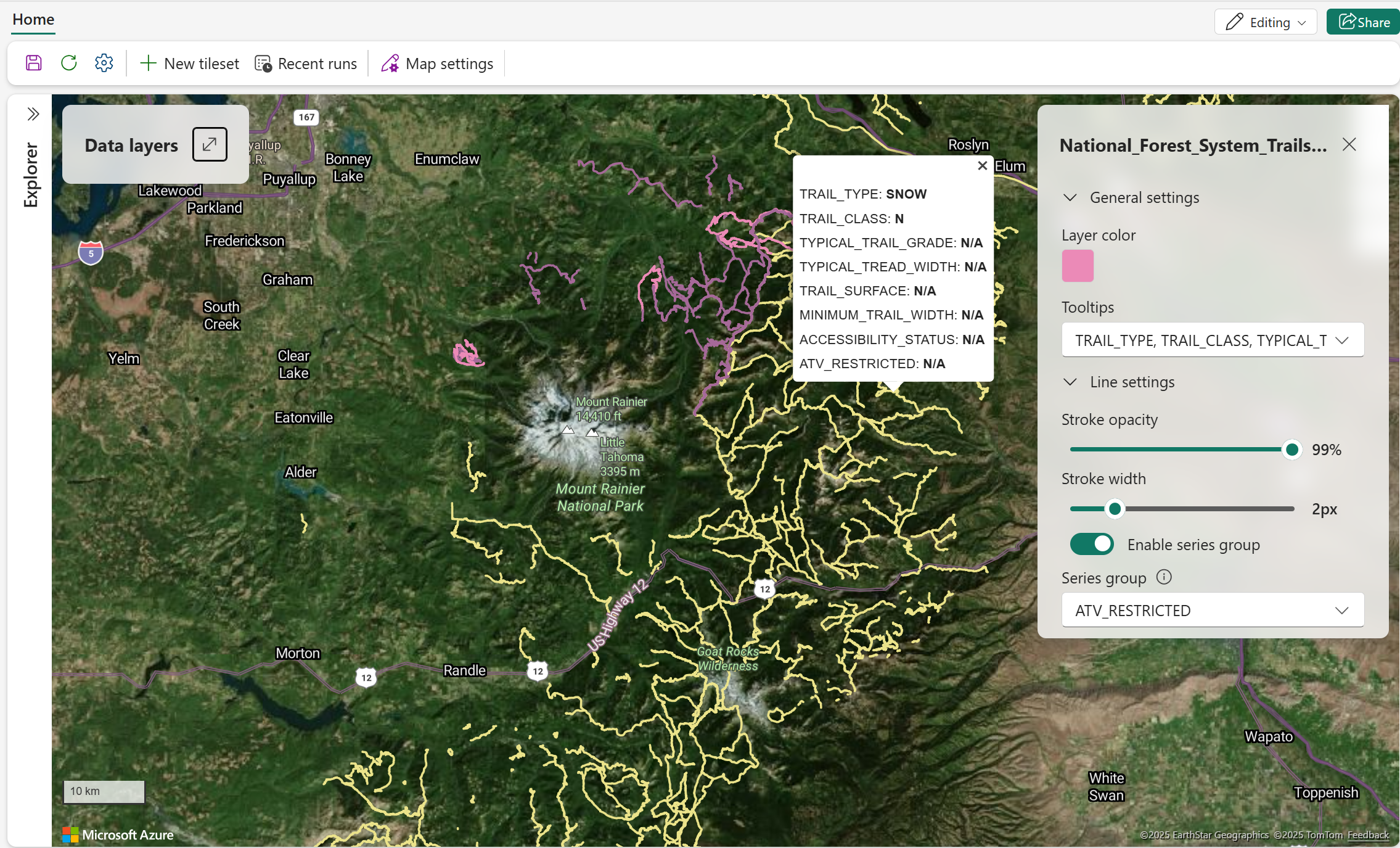

Følgende skærmbillede viser nationale skovstidata i nærheden af Mount Rainier. Aktivér seriegruppe, og brug dataegenskab ATV_RESTRICTED til at identificere spor, der begrænser ATV'er (All-Terrain køretøj).
Polygonindstillinger
Polygonlag
Polygonlag bruges til at visualisere områder eller regioner ved at forbinde flere geografiske koordinater for at danne lukkede former. Disse polygoner kan repræsentere grænser såsom bygrænser, zoner eller områder af interesse. Du kan tilpasse udseendet af disse figurer ved hjælp af attributter som lagfarve og opacitet. Denne visualisering er nyttig til at fremhæve bestemte geografiske områder og analysere rumlige relationer eller dækning.

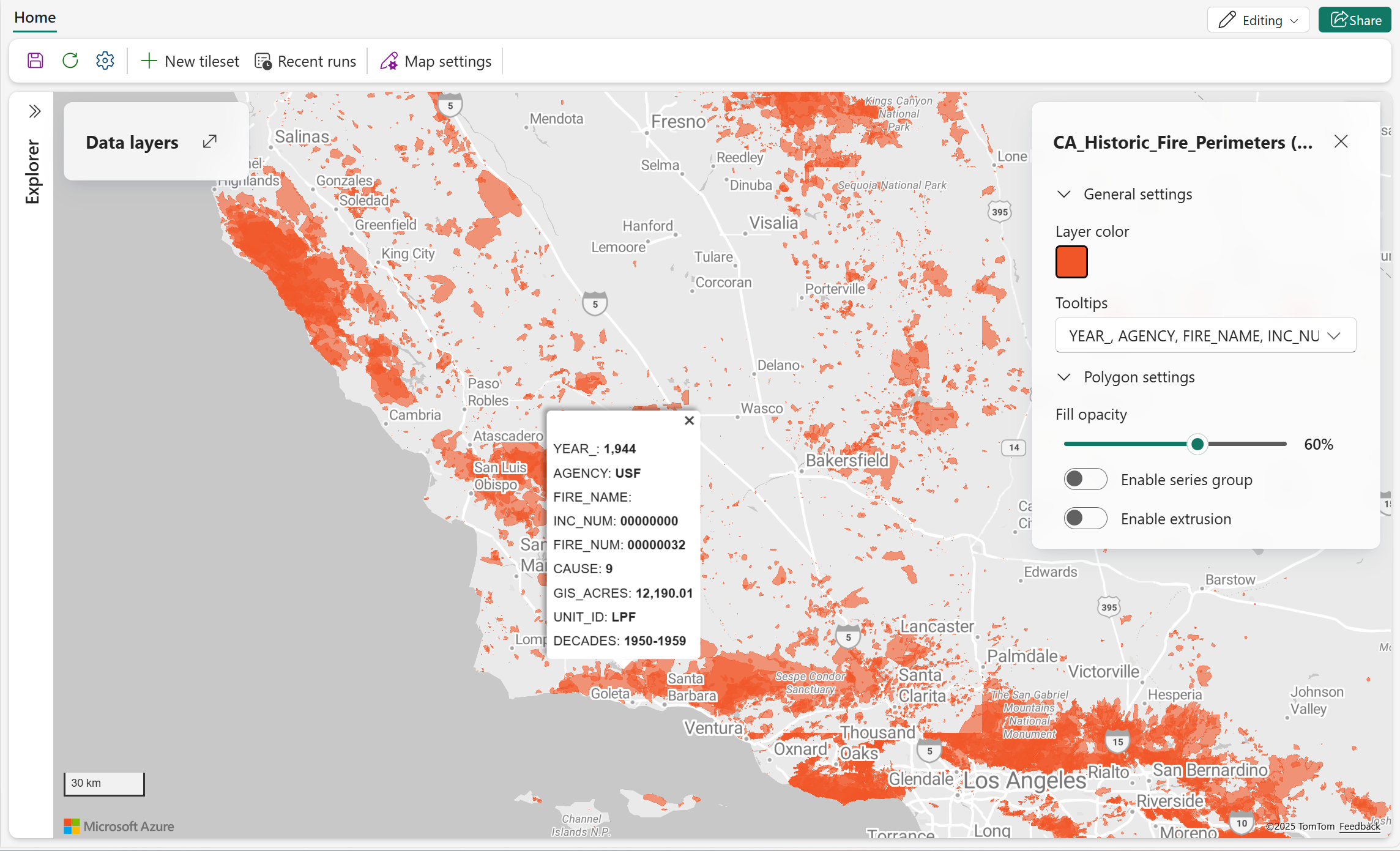

Følgende skærmbillede viser et historisk kort over brandperimetere over Californien, der viser den geografiske udstrækning af tidligere skovbrande ved hjælp af røde polygoner. Hver polygon repræsenterer en særskilt brandhændelse og indeholder metadata som f.eks. år, årsag og GIS-beregnet areal. Denne visualisering gør det muligt for brugere hurtigt at identificere brandudsatte områder, analysere historiske brandmønstre og understøtte afbødning af naturbrande og planlægning af arealforvaltning.
I følgende tabel beskrives den tilgængelige visuelle indstilling og beskrivelse af polygoner.
| Indstilling | Beskrivelse |
|---|---|
| Fyld opacitet | Polygonernes opacitet på kortet. Gyldigt område: 0% (helt gennemsigtigt) til 100% (helt uigennemsigtigt). Standard = 60% |
| Aktivere seriegruppe | Skift for at bruge farve til at gruppere og differentiere geometrier baseret på den valgte dataegenskab. Standard: fra Bemærk!: Hvis den er aktiveret, anvendes den lagfarve, der er defineret i indstillingerne Generelt, ikke. |
| Serie gruppe | Vælg en dataegenskab på denne rulleliste for at gruppere og farvekode linjer. Denne indstilling er kun tilgængelig, når indstillingen Aktivér seriegruppe er aktiv. |
| Aktiver ekstrudering | Denne egenskab gør det muligt at gengive polygoner i 3D ved at anvende højde baseret på et numerisk felt. Det forbedrer rumlig visualisering ved at tilføje dybde og volumen til flade former. Standard = fra. |
| Højde | Angiver det numeriske datafelt, der bruges til at bestemme den lodrette ekstrudering af hver polygon. Denne indstilling er kun tilgængelig, når indstillingen Aktivér ekstrudering er aktiv. |
Aktivere seriegruppe

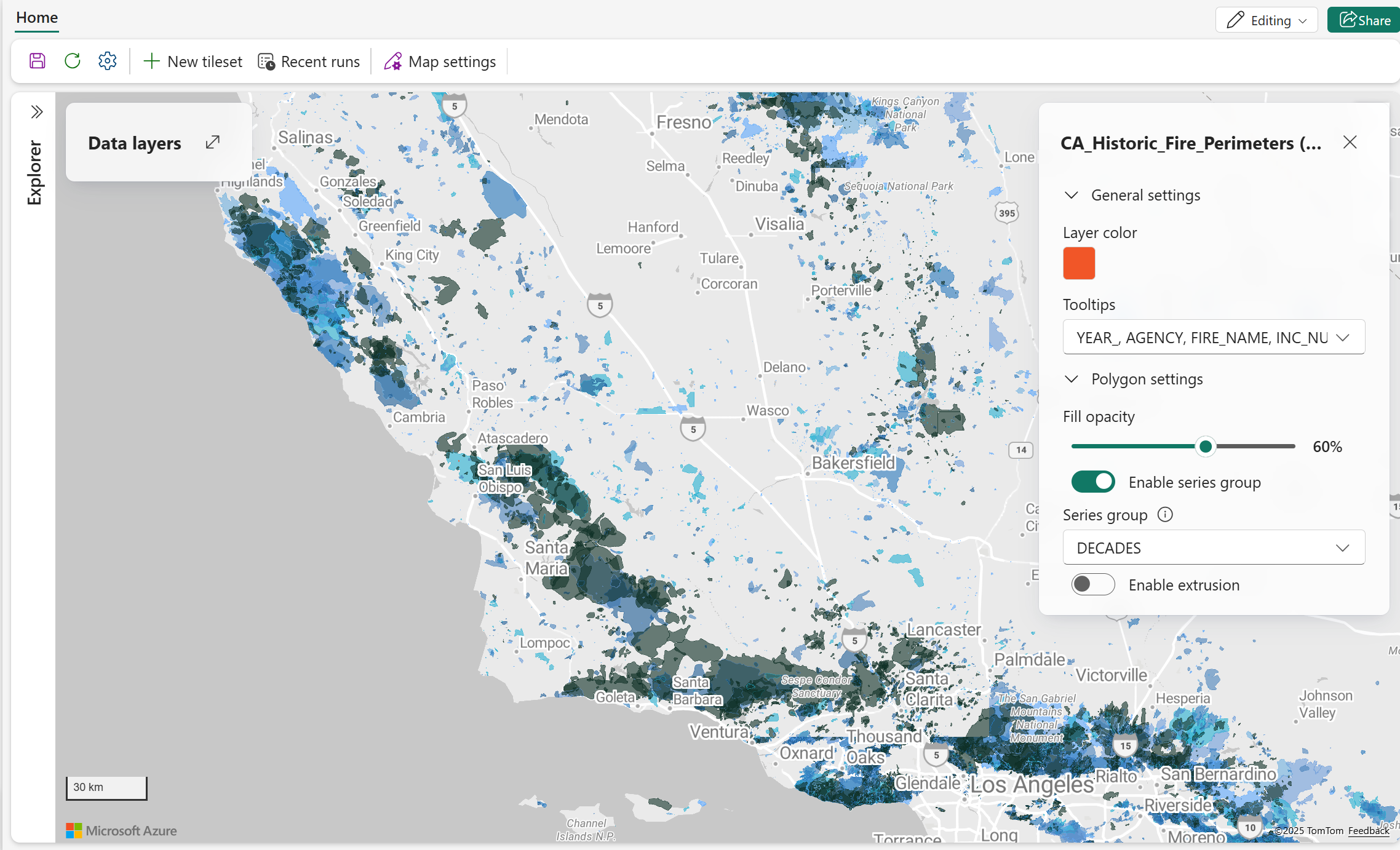

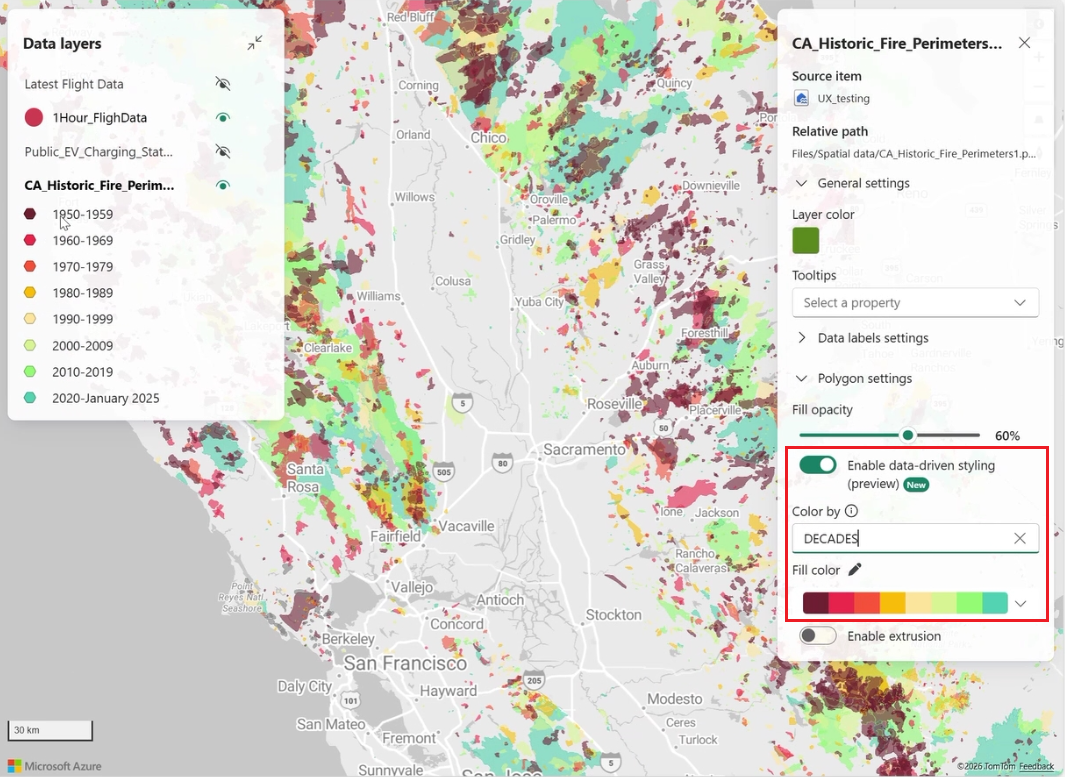

På følgende skærmbillede vises et tematisk kort over Californien, der fremhæver historiske brandperimetre ved hjælp af polygonvisualiseringen. Hvert brandramt område er farvekodet i henhold til DECADES-feltet , hvilket gør det muligt for seerne at skelne mellem naturbrande efter tidsperioder som 1960-1969, 1970-1979 og derefter.
Aktiver ekstrudering

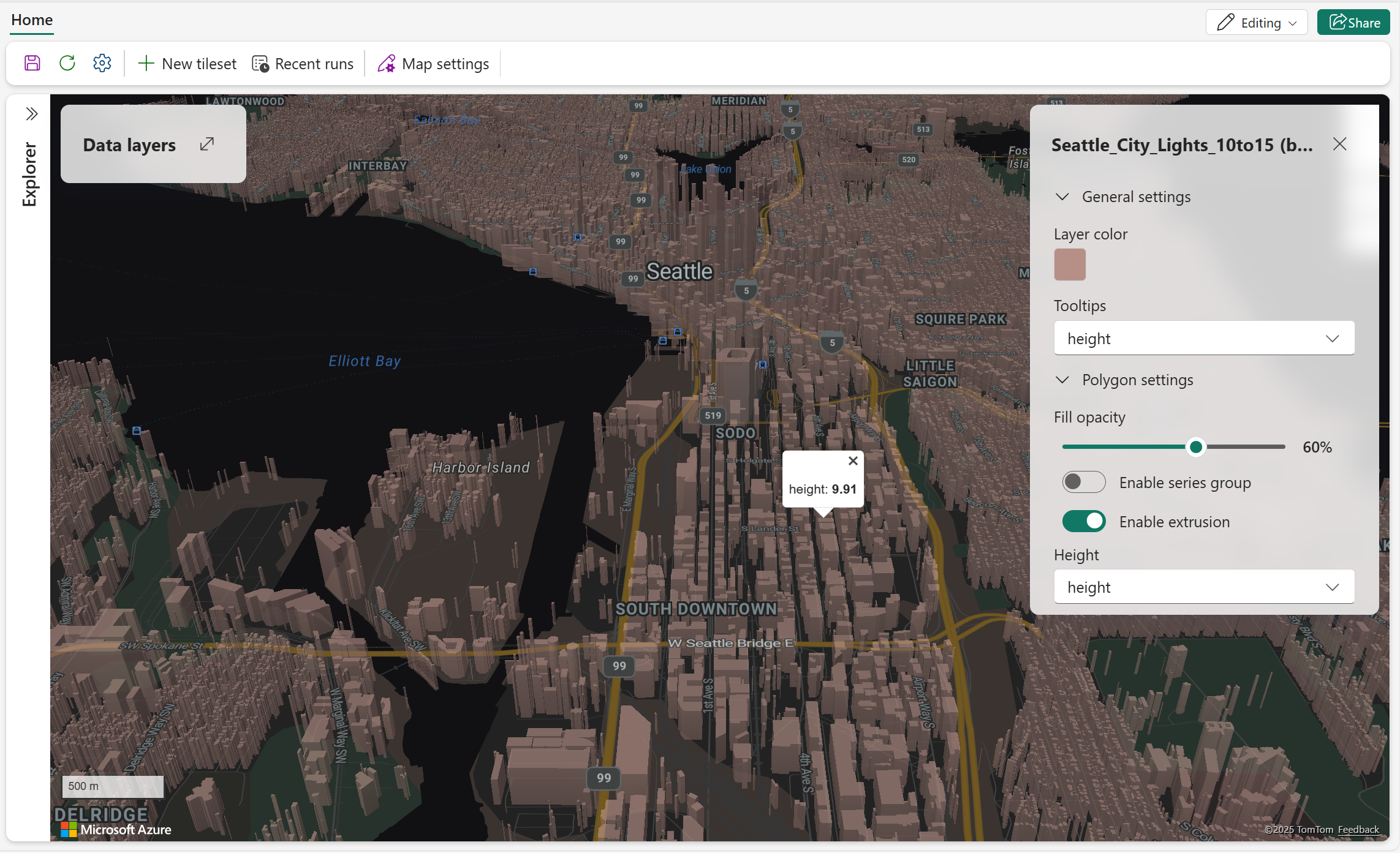

Følgende skærmbillede viser en 3D-kortvisualisering af Seattle-området, der viser bygningsekstrudering. Hver bygning er gengivet med varierende højder baseret på dens faktiske højdedata, hvilket skaber et realistisk bylandskab.
