Inicio rápido: Creación de una instancia de Azure Firewall y una directiva de firewall: plantilla de Azure Resource Manager

En este inicio rápido, se usa una plantilla de Azure Resource Manager para crear una instancia de Azure Firewall y una directiva de firewall. La directiva de firewall tiene una regla de aplicación que permite establecer conexiones con www.microsoft.com y una regla que permite establecer conexiones con Windows Update mediante la etiqueta del nombre de dominio completo WindowsUpdate. Una regla de red permite realizar conexiones UDP a un servidor horario en 13.86.101.172.

Además, se usan grupos de direcciones IP en las reglas para definir las direcciones IP de origen.

Una plantilla de Azure Resource Manager es un archivo de notación de objetos JavaScript (JSON) que define tanto la infraestructura como la configuración de un proyecto. La plantilla usa sintaxis declarativa. Se describe la implementación deseada sin escribir la secuencia de comandos de programación para crear la implementación.

Para obtener información sobre Azure Firewall Manager, consulte ¿Qué es Azure Firewall Manager?

Para obtener información sobre Azure Firewall, consulte ¿Qué es Azure Firewall?

Para obtener información sobre los grupos de IP, consulte Grupos de IP Groups en Azure Firewall.

Si su entorno cumple los requisitos previos y está familiarizado con el uso de plantillas de Resource Manager, seleccione el botón Implementar en Azure. La plantilla se abre en Azure Portal.

Requisitos previos

• Una cuenta de Azure con una suscripción activa. Cree una cuenta gratuita.

Revisión de la plantilla

Esta plantilla crea una red virtual de centro, junto con los recursos necesarios para admitir el escenario.

La plantilla usada en este inicio rápido forma parte de las plantillas de inicio rápido de Azure.

JSON

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.8.9.13224",
      "templateHash": "2614956787969031174"
    }
  },
  "parameters": {
    "virtualNetworkName": {
      "type": "string",
      "defaultValue": "[format('vnet{0}', uniqueString(resourceGroup().id))]",
      "metadata": {
        "description": "Virtual network name"
      }
    },
    "firewallName": {
      "type": "string",
      "defaultValue": "[format('fw{0}', uniqueString(resourceGroup().id))]",
      "metadata": {
        "description": "Azure Firewall name"
      }
    },
    "numberOfPublicIPAddresses": {
      "type": "int",
      "defaultValue": 2,
      "maxValue": 100,
      "minValue": 1,
      "metadata": {
        "description": "Number of public IP addresses for the Azure Firewall"
      }
    },
    "availabilityZones": {
      "type": "array",
      "defaultValue": [],
      "metadata": {
        "description": "Zone numbers e.g. 1,2,3."
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Location for all resources."
      }
    },
    "infraIpGroupName": {
      "type": "string",
      "defaultValue": "[format('{0}-infra-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
    },
    "workloadIpGroupName": {
      "type": "string",
      "defaultValue": "[format('{0}-workload-ipgroup-{1}', parameters('location'), uniqueString(resourceGroup().id))]"
    },
    "firewallPolicyName": {
      "type": "string",
      "defaultValue": "[format('{0}-firewallPolicy', parameters('firewallName'))]"
    }
  },
  "variables": {
    "copy": [
      {
        "name": "azureFirewallIpConfigurations",
        "count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]",
        "input": {
          "name": "[format('IpConf{0}', range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')])]",
          "properties": {
            "subnet": "[if(equals(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 0), json(format('{{\"id\": \"{0}\"}}', variables('azureFirewallSubnetId'))), json('null'))]",
            "publicIPAddress": {
              "id": "[format('{0}{1}', variables('azureFirewallPublicIpId'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex('azureFirewallIpConfigurations')], 1))]"
            }
          }
        }
      }
    ],
    "vnetAddressPrefix": "10.10.0.0/24",
    "azureFirewallSubnetPrefix": "10.10.0.0/25",
    "publicIPNamePrefix": "publicIP",
    "azurepublicIpname": "[variables('publicIPNamePrefix')]",
    "azureFirewallSubnetName": "AzureFirewallSubnet",
    "azureFirewallSubnetId": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('virtualNetworkName'), variables('azureFirewallSubnetName'))]",
    "azureFirewallPublicIpId": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPNamePrefix'))]"
  },
  "resources": [
    {
      "type": "Microsoft.Network/ipGroups",
      "apiVersion": "2022-01-01",
      "name": "[parameters('workloadIpGroupName')]",
      "location": "[parameters('location')]",
      "properties": {
        "ipAddresses": [
          "10.20.0.0/24",
          "10.30.0.0/24"
        ]
      }
    },
    {
      "type": "Microsoft.Network/ipGroups",
      "apiVersion": "2022-01-01",
      "name": "[parameters('infraIpGroupName')]",
      "location": "[parameters('location')]",
      "properties": {
        "ipAddresses": [
          "10.40.0.0/24",
          "10.50.0.0/24"
        ]
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2022-01-01",
      "name": "[parameters('virtualNetworkName')]",
      "location": "[parameters('location')]",
      "tags": {
        "displayName": "[parameters('virtualNetworkName')]"
      },
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[variables('vnetAddressPrefix')]"
          ]
        },
        "subnets": [
          {
            "name": "[variables('azureFirewallSubnetName')]",
            "properties": {
              "addressPrefix": "[variables('azureFirewallSubnetPrefix')]"
            }
          }
        ],
        "enableDdosProtection": false
      }
    },
    {
      "copy": {
        "name": "publicIpAddress",
        "count": "[length(range(0, parameters('numberOfPublicIPAddresses')))]"
      },
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}{1}', variables('azurepublicIpname'), add(range(0, parameters('numberOfPublicIPAddresses'))[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAllocationMethod": "Static",
        "publicIPAddressVersion": "IPv4"
      }
    },
    {
      "type": "Microsoft.Network/firewallPolicies",
      "apiVersion": "2022-01-01",
      "name": "[parameters('firewallPolicyName')]",
      "location": "[parameters('location')]",
      "properties": {
        "threatIntelMode": "Alert"
      }
    },
    {
      "type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
      "properties": {
        "priority": 200,
        "ruleCollections": [
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "action": {
              "type": "Allow"
            },
            "name": "azure-global-services-nrc",
            "priority": 1250,
            "rules": [
              {
                "ruleType": "NetworkRule",
                "name": "time-windows",
                "ipProtocols": [
                  "UDP"
                ],
                "destinationAddresses": [
                  "13.86.101.172"
                ],
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ],
                "destinationPorts": [
                  "123"
                ]
              }
            ]
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/firewallPolicies/ruleCollectionGroups",
      "apiVersion": "2022-01-01",
      "name": "[format('{0}/{1}', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
      "properties": {
        "priority": 300,
        "ruleCollections": [
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "name": "global-rule-url-arc",
            "priority": 1000,
            "action": {
              "type": "Allow"
            },
            "rules": [
              {
                "ruleType": "ApplicationRule",
                "name": "winupdate-rule-01",
                "protocols": [
                  {
                    "protocolType": "Https",
                    "port": 443
                  },
                  {
                    "protocolType": "Http",
                    "port": 80
                  }
                ],
                "fqdnTags": [
                  "WindowsUpdate"
                ],
                "terminateTLS": false,
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ]
              }
            ]
          },
          {
            "ruleCollectionType": "FirewallPolicyFilterRuleCollection",
            "action": {
              "type": "Allow"
            },
            "name": "Global-rules-arc",
            "priority": 1202,
            "rules": [
              {
                "ruleType": "ApplicationRule",
                "name": "global-rule-01",
                "protocols": [
                  {
                    "protocolType": "Https",
                    "port": 443
                  }
                ],
                "targetFqdns": [
                  "www.microsoft.com"
                ],
                "terminateTLS": false,
                "sourceIpGroups": [
                  "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]",
                  "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]"
                ]
              }
            ]
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/azureFirewalls",
      "apiVersion": "2021-03-01",
      "name": "[parameters('firewallName')]",
      "location": "[parameters('location')]",
      "zones": "[if(equals(length(parameters('availabilityZones')), 0), null(), parameters('availabilityZones'))]",
      "properties": {
        "ipConfigurations": "[variables('azureFirewallIpConfigurations')]",
        "firewallPolicy": {
          "id": "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultApplicationRuleCollectionGroup')]",
        "[resourceId('Microsoft.Network/firewallPolicies', parameters('firewallPolicyName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('infraIpGroupName'))]",
        "[resourceId('Microsoft.Network/firewallPolicies/ruleCollectionGroups', parameters('firewallPolicyName'), 'DefaultNetworkRuleCollectionGroup')]",
        "publicIpAddress",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('virtualNetworkName'))]",
        "[resourceId('Microsoft.Network/ipGroups', parameters('workloadIpGroupName'))]"
      ]
    }
  ]
}

En la plantilla se definen varios recursos de Azure:

• Microsoft.Network/ipGroups
• Microsoft.Network/firewallPolicies
• Microsoft.Network/firewallPolicies/ruleCollectionGroups
• Microsoft.Network/azureFirewalls
• Microsoft.Network/virtualNetworks
• Microsoft.Network/publicIPAddresses

Implementación de la plantilla

Implementación de la plantilla de Resource Manager en Azure:

1. Seleccione Implementar en Azure para iniciar sesión en Azure y abrir la plantilla. La plantilla crea una instancia de Azure Firewall, una WAN virtual y un centro virtual, la infraestructura de red y dos máquinas virtuales.



2. En el portal, en la página Create a Firewall and FirewallPolicy with Rules and Ipgroups (Crear una instancia de Azure Firewall y una directiva de firewall con reglas y grupos de IP), escriba o seleccione los valores siguientes:

   • Suscripción: seleccione una de las suscripciones existentes.
   • Grupo de recursos: seleccione uno de los grupos de recursos existentes o elija Crear nuevo y, luego, Aceptar.
   • Región: Seleccione una región.
   • Nombre del firewall: escriba un nombre para el firewall.

3. Seleccione Revisar y crear y, luego, Crear. La implementación puede tardar 10 minutos o más en completarse.

Revisión de los recursos implementados

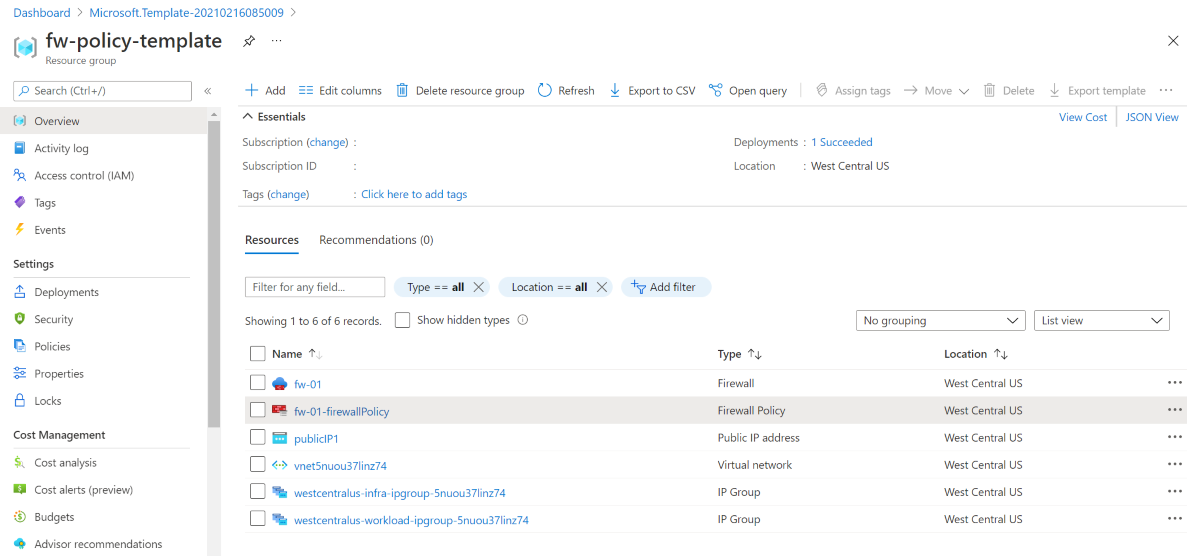

Una vez finalizada la implementación, verá los siguientes recursos similares.

Limpieza de recursos

Cuando ya no necesite los recursos que ha creado con el firewall, elimine el grupo de recursos. Esta acción quita el firewall y todos los recursos relacionados.

Para eliminar el grupo de recursos, llame al cmdlet Remove-AzResourceGroup:

Azure PowerShell

Remove-AzResourceGroup -Name "<your resource group name>"

Pasos siguientes

Información general sobre la directiva de Azure Firewall Manager
