Datos e informes en el Panel de calidad de llamadas (CQD)

El Panel de calidad de llamadas de Microsoft (CQD) usa una fuente de datos casi en tiempo real (NRT). Los registros de llamadas están disponibles en el CQD en un plazo de 30 minutos desde el final de una llamada y permanecen en el CQD durante 12 meses, excepto para los campos de información de identificación del usuario final (EUII) que se quitan después de 28 días.

Muchas maneras de acceder a los datos de calidad de llamadas

Puede acceder a los datos de calidad de llamada por varias vías diferentes. Elige el que mejor se adapte a tus necesidades:


Centro de administración de Teams (https://admin.teams.microsoft.com) Los datos de calidad de llamadas se incluyen en la página Usuarios del Centro de administración de Teams, que muestra los datos más comunes que necesita en un formato fácil de leer. No puede personalizar los datos que encuentre en Usuarios.
Portal del CQD (https://cqd.teams.microsoft.com) Informes resumidos y detallados robustos que satisfacen la mayoría de las necesidades, con filtrado detallado. También puede personalizar los informes en el portal del CQD.

Obtenga dos plantillas de informes del CQD para ayudarle a analizar datos en el portal del CQD.
Power BI Use consultas directas para ver los datos del CQD en Power BI con plantillas de Power BI personalizables. Las plantillas de Power BI del CQD se actualizan periódicamente para admitir las nuevas características, escenarios de llamadas y la telemetría más reciente que tenemos disponible en el CQD.
API de Graph Acceda a los datos de calidad de llamada sin procesar usted mismo con la Graph API. El uso de Graph API es el método más complejo, pero le ofrece el mayor control y flexibilidad a la hora de analizar los datos de calidad de las llamadas. Por ejemplo, si necesita combinarlos con otros datos de su organización, puede usar la Graph API para crear un modelo de datos e incorporar datos de calidad de llamadas. Tenga en cuenta que es posible que los Graph API CallRecords no contengan todos los campos que están disponibles en el CQD y que las convenciones de nomenclatura pueden diferir entre los dos productos.

Importar las plantillas de informes del CQD

Descargue dos plantillas de informes del CQD protegidas (Todas las redes y redes administradas) para ayudarle a ponerse al día rápidamente con el CQD en la Web. La plantilla Todas las redes, aunque optimizada para trabajar con un archivo de datos de compilación, se puede usar mientras trabaja para recopilar y cargar información de compilación en el CQD, como se describe en la sección siguiente.

Para importar las plantillas (. CQDX) en el CQD:

  1. En el CQD, seleccione Informes detallados en el menú de la parte superior de la página.

  2. En el panel izquierdo, selecciona Importar. Vaya a la primera plantilla CQDX y seleccione Abrir.

  3. Después de cargar la plantilla, se mostrará el mensaje "Informe de importación correcta".

  4. Repita los pasos 2 y 3 para la segunda plantilla del CQD.

    Nota

    Las plantillas y los informes guardados son únicos para cada administrador que inicia sesión en el CQD. Cada usuario debe seguir los pasos para importar las plantillas del CQD si desea usarlas.

    Para obtener la mejor experiencia con el uso del CQD, se recomienda usar la experiencia QER más reciente en Power BI en su lugar.

Datos DE LA UEII

Por motivos de cumplimiento, los datos EUII (también conocidos como información de identificación personal o PII) solo se conservan durante 28 días. A medida que los datos del CQD cruzan la marca de 28 días, los campos que contienen EUII se borran, lo que produce datos sin EUII. Los campos que contienen datos EUII son:

  • Dirección IP
  • User ObjectId
  • Dirección MAC
  • Uri sip (solo Skype Empresarial)
  • Número de teléfono
  • UPN
  • Texto de comentarios
  • Nombre del punto de conexión del cliente
  • Dirección local
  • Dirección remota
  • Dirección base
  • BSSID
  • Sitio local
  • Sitio remoto
  • Identidad del operador automático
  • Identidad de la cola de llamadas
  • Transferida desde identidad de cola de llamadas
  • Organizer ObjectId
  • UPN del organizador
  • Uri de sip del organizador (solo Skype Empresarial)
  • Nombre del dispositivo VTC
  • Detalle del dispositivo VTC

Administración funciones con y sin acceso a la UEII

Estos roles RBACDO tienen acceso EUII:

  • Administración de servicio de Teams
  • Administración de comunicaciones de Teams
  • Ingeniero de soporte en comunicaciones de Teams
  • Skype Empresarial Administración
  • Lector global
  • Administración global

Importante

Microsoft recomienda usar roles con el menor número de permisos. Esto ayuda a mejorar la seguridad de su organización. Administrador global es un rol con privilegios elevados que debería limitarse a escenarios de emergencia cuando no puede usar un rol existente. Para obtener más información, vea Acerca de los roles de Administración en la Centro de administración de Microsoft 365.

Estos roles RBAC NO tienen acceso EUII:

  • Lector de informes
  • Especialista en soporte técnico de comunicaciones de Teams

Nota

Los usuarios asignados a una o más unidades administrativas no verán la información de identificación del usuario final (EUII), incluso si su función normalmente lo permite.

Controles de fecha

El CQD admite los siguientes tipos de tendencias graduales:

  • 5 días
  • 7 días
  • 30 días
  • 60 días
  • 90 días

El parámetro Url Date acepta un campo Day. Los informes de días graduales usan las fechas especificadas en el formato AAAA-MM-DD como el último día de la tendencia. El parámetro de fecha de la dirección URL "00" indica "hoy".

Dirección URL Fecha de finalización de la tendencia del día móvil
<https:// cqdv3>/spd/#/Dashboard/<reportid>/2019-02/ Día actual de febrero de 2019
<https:// cqdv3>/spd/#/Dashboard/<reportid>/2019-02-15/ 15 de febrero de 2019
<https:// cqdv3>/spd/#/Dashboard/<reportid>/00/ Día actual

De forma predeterminada, el día actual del mes se usa como último día de la tendencia de día móvil.

Datos disponibles en los informes del CQD

El resumen predeterminado y los informes detallados del CQD pueden ser todo lo que necesita para administrar la calidad de las llamadas para su organización. Si lo necesita, puede crear informes personalizados.

Si desea usar Power BI para analizar los datos del CQD, lea Usar Power BI para analizar los datos del CQD para Teams.

Característica Informes de resumen Informes detallados
Métrica de uso compartido de aplicaciones No
Soporte de información de compilación del cliente
Soporte de información del punto de conexión del cliente Solo en cqd.teams.microsoft.com Solo en cqd.teams.microsoft.com
Compatibilidad con análisis de detalles No
Métricas de confiabilidad de medios No
Informes predefinidos
Informes de información general
Conjunto de informes por usuario No
Personalización del conjunto de informes (agregar, eliminar, modificar informes) No
Métricas de pantalla compartida basada en vídeo No
Métricas de vídeo No
Cantidad de datos disponibles Últimos 12 meses Últimos 12 meses
Datos de Microsoft Teams

Seleccionar datos de producto para ver en los informes

En los Informes de resumen y Location-Enhanced, puede usar el menú desplegable Filtro de productos para mostrar todos los datos del producto, solo los datos de Microsoft Teams o solo Skype Empresarial datos.

Captura de pantalla: muestra las opciones de control Filtro de producto.

En informes detallados, puede usar la dimensión Is Teams para filtrar los datos a Microsoft Teams o Skype Empresarial datos.

Informes de resumen

Estos son los informes que verá en el panel del CQD la primera vez que inicie sesión en el CQD. Le ofrecen un vistazo a las tendencias de calidad con informes diarios, mensuales y de tabla para ayudarle a identificar las subredes que tienen mala calidad.

Pestaña Descripción
Calidad general de las llamadas Agregado de las otras tres pestañas.
Servidor: cliente Detalles de las transmisiones entre los puntos de conexión de servidor y cliente.
Cliente: cliente Detalles de las transmisiones entre dos puntos de conexión de cliente.
SLA de calidad de voz Información sobre las llamadas incluidas en el sla de calidad de voz Skype Empresarial.

Pestaña Calidad general de llamadas

Use los datos de esta pestaña para evaluar el estado y las tendencias de la calidad de las llamadas en función de los recuentos de transmisiones y los porcentajes bajos. La leyenda de la esquina superior derecha muestra qué color y elementos visuales representan estas métricas.

Captura de pantalla: mostrar la pestaña Calidad de llamada.

Las transmisiones se clasifican en tres grupos: Buena, Mala y Sin clasificar. También se calculan valores % de mala calidad que le proporcionan la relación de transmisiones clasificadas como Malas con el recuento total de transmisiones clasificadas. Dado que % de mala calidad = Transmisiones de mala calidad/(Transmisiones de mala calidad + Transmisiones buenas) * 100, el % de mala calidad no se ve afectado por la presencia de varias transmisiones sin clasificar . Para ver lo que clasifica una transmisión como mala o buena, consulte clasificación de Stream en el panel de calidad de llamadas.

Use la escala de la izquierda para medir los valores de recuento de transmisiones.

Captura de pantalla: muestra los valores de recuento de transmisiones.

Use la escala de la derecha para medir los valores de Porcentaje pobre.

Captura de pantalla: muestra los valores de % de mala calidad.

También puede obtener los valores numéricos reales manteniendo el mouse sobre una barra.

Nota

El ejemplo siguiente es de un conjunto de datos muy pequeño y los valores no son realistas para una implementación real.

Captura de pantalla: muestra el mouse usado para acceder a los datos.

El volumen general de transmisiones ayuda a determinar la relevancia de los porcentajes de mala calidad calculados. Cuanto menor sea el volumen de transmisiones en general, menos confiables son los valores de porcentaje de mala calidad notificados.

pestaña Server-Client y pestañas de Client-Client

Estas dos pestañas proporcionan detalles para las transmisiones que tuvieron lugar en sus escenarios de punto de conexión a punto de conexión. La pestaña Server-Client tiene cuatro secciones contraíbles que representan cuatro escenarios en los que fluirían las transmisiones multimedia.

  • Cableado interno
  • Cableado externo
  • Wi-Fi en el interior
  • WiFi fuera

De forma similar, la pestaña Client-Client tiene cinco secciones contraíbles:

  • Interior cableada: interior cableada
  • Cableado interno: cableado externo
  • Cableado externo: cableado externo
  • Cableada: WiFi interior
  • Cableada en el interior: WiFi fuera

Inside versus Outside

El CQD clasifica una transmisión como Dentro o Fuera con información de compilación, si existe. Los puntos de conexión de cada transmisión están asociados a una dirección de subred. Si la subred está en la lista de las subredes marcadas como InsideCorp en la información de compilación cargada, se considera Interna. Si aún no se ha cargado la información de compilación, prueba interna siempre clasifica las transmisiones como externas.

La prueba interna de un escenario Server-Client solo tiene en cuenta el punto de conexión del cliente. Como los servidores siempre están fuera de la perspectiva de un usuario, esto no se tiene en cuenta en la prueba.

Cableada frente a Wi-Fi

Como los nombres indican, los criterios de clasificación se basan en el tipo de conexiones de cliente. El servidor siempre está cableado y no se incluye en el cálculo. En una secuencia determinada, si uno de los dos puntos de conexión está conectado a una red Wi-Fi, el CQD lo clasifica como WiFi.

Nota

Dada una transmisión, si uno de los dos puntos de conexión está conectado a una red Wi-Fi, se clasifica como WiFi en el CQD.

Información de datos del inquilino

El panel Informes de resumen del CQD incluye una página Carga de datos del inquilino , a la que se tiene acceso seleccionando Carga de datos del inquilino en el menú de configuración de la esquina superior derecha. Esta página se usa para que los administradores carguen su propia información, como:

  • Un mapa de la dirección IP y la información geográfica.
  • Un mapa del punto de conexión a la marca, modelo o tipo del punto de conexión, etc.

Le recomendamos que cargue los datos de inquilino, edificio y ubicación para que el CQD pueda incluir esta información en sus informes. Si aún no ha cargado estos datos, lea Cargar inquilino y datos de compilación.

Informes detallados

Nombre Descripción
Informes de Location-Enhanced Muestra tendencias de calidad en función de la información de ubicación. Este informe solo aparece si ha cargado los datos del espacio empresarial.
Informes de confiabilidad Incluye audio, vídeo, pantalla compartida basada en vídeo (VBSS) e informes de uso compartido de aplicaciones.
Informes de calidad de la experiencia Calidad y confiabilidad de audio para todos los clientes y dispositivos, incluidas las salas de reuniones. Estos informes son una versión "reducida" de las plantillas descargables del CQD, centrándose en áreas clave para analizar la calidad y confiabilidad del audio.
Informes de obtención de detalles de calidad Detalles: fecha por región, ubicaciones, subredes, hora y usuarios.
Informes de resumen de errores Detalles: fecha por región, ubicaciones, subredes, hora y usuarios.
Calificar los informes de llamadas Analice las clasificaciones de las llamadas de usuario por región, ubicación o por usuario. Incluye comentarios textuales.
Informes del departamento de soporte técnico Los informes del departamento de soporte técnico analizan los datos de llamadas y reuniones de usuarios individuales, grupos de usuarios o de todos. Estos informes, que incorporan datos de edificios y EUII, ayudan a identificar posibles problemas del sistema en función de la ubicación de la red, los detalles de conferencia, los dispositivos o el firmware.
Informes de la versión del cliente Resumen de la versión de cliente: Ver el recuento de sesiones y usuarios para cada versión de la aplicación cliente

Versión de cliente por usuario: Ver nombres de usuario para cada versión de la aplicación cliente

Los filtros predefinidos para tipo de producto y cliente ayudan a centrar las versiones en clientes específicos.
Informes de extremo Muestra la calidad de la llamada por puntos de conexión de la máquina (marca y modelo del equipo). Estos informes incluyen datos de compilación, si los ha cargado.

Crear informes detallados personalizados

Si los informes del CQD predeterminados no satisfacen sus necesidades, use estas instrucciones para crear un informe personalizado. O bien, use informes de Power BI para el CQD en su lugar.

En la lista desplegable de informes en la parte superior de la pantalla que se muestra al iniciar sesión (la pantalla Informes de resumen ), seleccione Informes detallados y, después, Nuevo. Seleccione Editar en un informe para ver la Editor de Power Query. Cada informe está respaldado por una consulta dentro del cubo. Un informe es una visualización de los datos devueltos por su consulta. La Editor de Power Query le ayuda a editar estas consultas y las opciones de presentación del informe.

Importante

El rango de red se puede utilizar para representar una superred (combinación de varias subredes con un solo prefijo de enrutamiento). Todas las nuevas cargas de compilación se comprobarán en busca de intervalos superpuestos. Si ha cargado anteriormente un archivo de compilación, debe descargar el archivo actual y volver a cargarlo para identificar cualquier solapamiento y corregir el problema antes de volver a cargarlo. Cualquier superposición en los archivos cargados anteriormente puede producir asignaciones incorrectas de subredes a edificios en los informes. Algunas implementaciones VPN no notifican con precisión la información de subred. Se recomienda que, al agregar una subred VPN al archivo de compilación, en lugar de una entrada para la subred, se agreguen entradas independientes para cada dirección de la subred VPN como una red independiente de 32 bits. Cada fila puede tener los mismos metadatos de compilación. Por ejemplo, en lugar de una fila para 172.16.18.0/24, debería tener 256 filas, con una fila para cada dirección entre 172.16.18.0/32 y 172.16.18.255/32, ambos inclusive.

La columna VPN es opcional y se convertirá de forma predeterminada en 0. Si el valor de la columna VPN se establece en 1, la subred representada por esa fila se ampliará por completo para que coincida con todas las direcciones IP dentro de la subred. Use esto con moderación y solo para las subredes VPN, ya que la ampliación total de estas subredes tendrá un impacto negativo en los tiempos de consulta de las consultas que implican la creación de datos.

Seleccione gráficos de barras y líneas de tendencia en el informe para mostrar valores detallados. El informe en el foco muestra el menú de acciones: Editar, Clonar, Eliminar, Descargar y Exportar árbol de informes.

Filtros de consulta

Los filtros de consulta se implementan con la Editor de Power Query en el CQD. Estos filtros se usan para reducir el número de registros devueltos por el CQD, minimizando así el tamaño general del informe y los tiempos de consulta. Los filtros de consulta son especialmente útiles para filtrar redes no administradas. Los filtros enumerados en la tabla siguiente usan expresiones regulares (RegEx).

Filtro Descripción Ejemplo de filtro de consulta del CQD
No hay valores en blanco Algunos filtros no tienen la opción de filtrar por valores en blanco. Para filtrar los valores en blanco manualmente, use la expresión en blanco y establezca el filtro como Igual o No es igual a, según sus necesidades. Second Building Name <> ^\s*$
Excluir subredes comunes Sin un archivo de compilación válido para separar las redes administradas de las no administradas, las redes domésticas se incluirán en los informes. Estas subredes domésticas están fuera del ámbito del control de TI y se pueden excluir rápidamente de un informe. Las subredes comunes, según se define en esta guía, son 10.0.0.0, 192.168.1.0 y 192.168.0.0. Second Subnet <> 10.0.0.0 |192.168.0.0 |192.168.1.0
Solo ver en el interior Se usa para filtrar un informe para administrar (dentro) o no administrado (fuera). La plantilla administrada del CQD ya está preconfigurada con estos filtros. Second Inside Corp = Inside

Filtros de informe

Use filtros de informe del CQD para limitar el foco de las investigaciones. Use filtros de informe agregando un filtro al informe representado, ya sea en la Editor de Power Query o directamente en el informe. Los siguientes filtros de informe se usan en las plantillas del CQD.

Filtro Descripción Ejemplo de filtro de informe del CQD
Month Empiece por el año primero y, después, por el mes. 2017-10
Alfabético Filtros para cualquier carácter alfabético. [a-z]
Numérico Filtra los caracteres numéricos. [0-9]
Porcentaje Filtros para un porcentaje. ([3-9]\.)|([3-9])|([1-9][0-9])

Filtros de obtención de detalles

Los informes del CQD incluyen varios filtros de obtención de detalles, que son potentes herramientas para restringir el foco de las investigaciones sobre la calidad de las llamadas. Si selecciona un campo de obtención de detalles, el informe abrirá automáticamente la pestaña correspondiente y filtrará el valor seleccionado. Si esa pestaña tiene sus propios campos de obtención de detalles y uno está seleccionado, se aplican ambos conjuntos de filtros, lo que reduce progresivamente el conjunto de datos resultante.

Diagrama que ilustra el flujo del informe de obtención de detalles.

Filtros de selección múltiple

Además de la funcionalidad de obtención de detalles, el CQD también admite la especificación de filtros con varios valores (filtros OR).

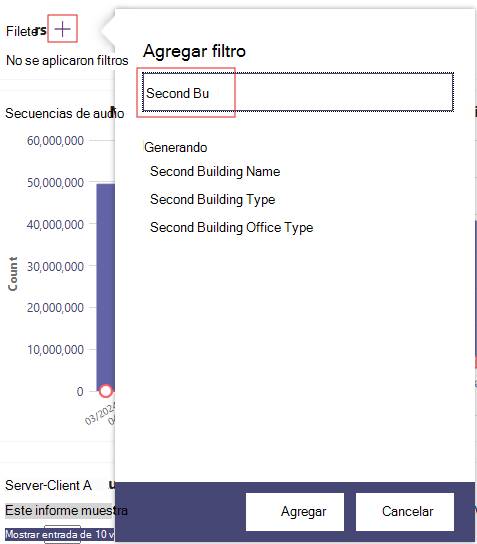

Para seleccionar varios valores de filtro, empiece agregando un nuevo filtro al informe. Seleccione + junto a la etiqueta Filtros , escriba el nombre de la dimensión que desea usar y seleccione Agregar.

Captura de pantalla en la que se agrega un filtro de selección múltiple.

A continuación, selecciona Buscar (un icono de lupa junto al nuevo filtro). Verá un campo de texto y una serie de opciones, como Seleccionar todo e Invertir. Escriba un valor y seleccione Buscar junto a ese campo para buscar. Como alternativa, deje el campo de texto vacío y seleccione Buscar para ver hasta las primeras 100 opciones.

/filter/[AllStreams].[Second Tenant Id]\|[YOUR TENANT ID HERE]

Ejemplo:

Captura de pantalla en la que se agrega un filtro de consulta.

Filtros de nivel de panel

Algunos informes del CQD tienen filtros de nivel de panel agregados, lo que facilita filtrar por parámetros comunes. Estos filtros aparecen fuera de las pestañas de informe normales y directamente debajo del filtro Producto, y se aplican a todos los filtros del panel.

Captura de pantalla de un filtro de panel.

/filter/[AllStreams].[Is Teams]|[TRUE | FALSE]

Filtros de dirección URL

El CQD admite la adición de filtros a la dirección URL. Esto facilita compartir o marcar una consulta del CQD. Puede definir parámetros en la dirección URL, como Trending Month, id. de espacio empresarial o idioma. También puede agregar filtros de nivel de producto o panel a la dirección URL. Excluir los datos federados de los informes del CQD es útil cuando se corrigen edificios administrados o redes en las que los puntos de conexión federados pueden influir en los informes.

Para agregar un filtro, anexe lo siguiente al final de la dirección URL:

/filter/[AllStreams].[Second Tenant Id]\|[YOUR TENANT ID HERE]

Ejemplo:

https://cqd.teams.microsoft.com/cqd/#/1234567/2018-08/filter/[AllStreams].[Second Tenant Id]|[TENANTID]

Para agregar un filtro de nivel de panel a una dirección URL, ese filtro debe existir en el CQD como filtro de nivel de producto o de panel. Agregue estos filtros a la dirección URL después del mes de tendencia y antes de los parámetros de la dirección URL:

filter/DATA_MODEL_NAME|VALUE

Por ejemplo, para aplicar un valor de filtro de producto de Microsoft Teams, agregue lo siguiente:

filter/[AllStreams].[Is%20Teams]|[True]

La dirección URL completa tendría un aspecto similar a este:

https://cqd.teams.microsoft.com/spd/#/Dashboard/2624085/2018-9/filter/[AllStreams].[Is%20Teams]|[True]

Para aplicar filtros de dirección URL con valores de selección múltiple, separe cada valor con un carácter de barra vertical ( | ). Por ejemplo:

filter/[AllStreams].[Media%20Type]|[Video]|[Audio]|[VBSS]

Si especifica un nombre o valor no válido, no se aplicará el filtro de dirección URL.

Puede usar un filtro de dirección URL para filtrar cada informe para una dimensión específica. Los filtros de dirección URL más comunes se usan para filtrar informes para excluir la telemetría de participantes federados o centrarse solo en Teams o Skype Empresarial. Excluir los datos federados de los informes del CQD es útil cuando se corrigen edificios administrados o redes en las que los puntos de conexión federados pueden influir en los informes.

Filtro Descripción Ejemplo de filtro de consulta del CQD
No hay valores en blanco Algunos filtros no tienen la opción de filtrar por valores en blanco. Para filtrar los valores en blanco manualmente, use la expresión en blanco y establezca el filtro como Igual o No es igual a, según sus necesidades. Second Building Name <> ^\s*$
Excluir subredes comunes Sin un archivo de compilación válido para separar las redes administradas de las no administradas, las redes domésticas se incluirán en los informes. Estas subredes domésticas están fuera del ámbito del control de TI y se pueden excluir rápidamente de un informe. Las subredes comunes, como se define en este artículo, son 10.0.0.0, 192.168.1.0 y 192.168.0.0. Second Subnet <> 10.0.0.0 |192.168.0.0 |192.168.1.0
Solo ver en el interior Se usa para filtrar un informe para administrar (dentro) o no administrado (fuera). La plantilla administrada del CQD ya está preconfigurada con estos filtros. Second Inside Corp = Inside

Cómo buscar el id. de inquilino

El id. de espacio empresarial en el CQD corresponde al id. de directorio de Azure. Si no conoce su Id. de directorio, puede encontrarlo en la Azure Portal:

  1. Inicia sesión en microsoft Azure Portal:https://portal.azure.com

  2. Seleccione Microsoft Entra ID.

  3. En Administrar, selecciona Propiedades. El id. de espacio empresarial se encuentra en el cuadro Id. de directorio .

También puede encontrar su id. de inquilino mediante PowerShell:

Login-AzureRmAccount

Comparación de datos de Teams y Skype Empresarial CQD

Al revisar los datos, es posible que vea diferencias en los datos entre Teams y Skype Empresarial. Algunas razones:

  • Diferencias en los mecanismos para garantizar el rendimiento y la fiabilidad:
    • Teams tiene una conexión automática y una itinerancia rápida. Skype Empresarial no.
    • Teams tiene administración dinámica de ancho de banda. Skype Empresarial no.
  • Diferencias en los intervalos de direcciones IP entre Teams y Skype Empresarial. Los intervalos IP de Teams son más recientes, lo que podría causar problemas de conectividad en el firewall.

Mejorar y supervisar la calidad de las llamadas para Teams

¿Qué es el CQD?

Configurar el panel de calidad de llamadas (CQD)

Cargar datos de inquilinos y compilación

Usar el CQD para administrar la calidad de llamadas y reuniones

Dimensiones y medidas disponibles en el CQD

Clasificación de Stream en el CQD

Usar Power BI para analizar datos del CQD
