Webes forgalom irányítása URL-cím alapján az Azure PowerShell használatával
Az Azure PowerShell használatával konfigurálhatja a webes forgalom adott, skálázható kiszolgálókészletre való irányítását az alkalmazás eléréséhez használt URL-cím alapján. Ebben a cikkben egy Azure-alkalmazás átjárót hoz létre három háttérkészlettel a virtuálisgép-méretezési csoportok használatával. Mindegyik háttérkészlet egy adott célhoz használható, például: gyakori adatok, képek, videók. A forgalom különböző készletekhez való irányítása lehetővé teszi, hogy az ügyfelei akkor és azt az információt kapják meg, amelyre szükségük van.

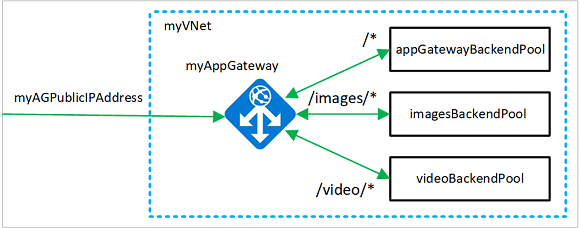

A forgalom irányításának engedélyezéséhez figyelőkhöz hozzárendelt útválasztási szabályokat fog létrehozni, amelyek adott portokat figyelnek annak érdekében, hogy a webes forgalom a készlet megfelelő kiszolgálójára érkezzen meg.
Ebben a cikkben az alábbiakkal ismerkedhet meg:
- A hálózat beállítása
- Figyelők, URL-útvonaltérképek és szabályok létrehozása
- Méretezhető háttérkészletek létrehozása
Tetszés szerint ezt az eljárást az Azure CLI vagy az Azure Portal használatával hajthatja végre.
Ha még nincs Azure-előfizetése, kezdés előtt hozzon létre egy ingyenes fiókot.
Feljegyzés
Javasoljuk, hogy az Azure Az PowerShell modult használja az Azure-ral való interakcióhoz. Első lépésként tekintse meg az Azure PowerShell telepítését ismertető témakört. Az Az PowerShell-modulra történő migrálás részleteiről lásd: Az Azure PowerShell migrálása az AzureRM modulból az Az modulba.
Azure Cloud Shell
Az Azure által üzemeltetett Azure Cloud Shell egy interaktív felület, amelyet a böngészőből használhat. A Bash vagy a PowerShell segítségével is használhatja a Cloud Shellt az Azure-szolgáltatásokhoz. A Cloud Shell előre telepített parancsaival futtathatja a jelen cikkben szereplő kódot anélkül, hogy bármit telepítenie kellene a helyi környezetben.
Az Azure Cloud Shell indítása:
Lehetőség | Példa/hivatkozás |
---|---|
Válassza a Kipróbálás lehetőséget egy kód vagy parancsblokk jobb felső sarkában. A Kipróbálás lehetőség választása nem másolja automatikusan a kódot vagy a parancsot a Cloud Shellbe. | |
Látogasson el a https://shell.azure.com webhelyre, vagy kattintson a Cloud Shell indítása gombra a böngészőben. | |
Az Azure Portal jobb felső sarkában található menüben kattintson a Cloud Shell gombra. |
Az Azure Cloud Shell használata:
Indítsa el a Cloud Shellt.
A kód vagy parancs másolásához kattintson a Másolás gombra egy kódblokkon (vagy parancsblokkon).
Illessze be a kódot vagy parancsot a Cloud Shell-munkamenetbe a Windows és Linux rendszeren a Ctrl Shift+V billentyűkombinációval+, vagy a Cmd+Shift+V macOS rendszeren való kiválasztásával.
A kód vagy parancs futtatásához válassza az Enter lehetőséget .
Ha a PowerShell helyi telepítését és használatát választja, ehhez a cikkhez az Azure PowerShell-modul 1.0.0-s vagy újabb verziójára van szükség. A verzió megkereséséhez futtassa a következőt: Get-Module -ListAvailable Az
. Ha frissíteni szeretne, olvassa el az Azure PowerShell-modul telepítését ismertető cikket. Ha helyileg futtatja a PowerShellt, az Azure-ral való kapcsolat létrehozásához is futnia Login-AzAccount
kell.
Az erőforrások létrehozásához szükséges idő miatt az eljárás végrehajtása akár 90 percet is igénybe vehet.
Erőforráscsoport létrehozása
Hozzon létre egy erőforráscsoportot, amely az alkalmazás összes erőforrását tartalmazza.
Hozzon létre egy Azure-erőforráscsoportot a New-AzResourceGroup használatával.
New-AzResourceGroup -Name myResourceGroupAG -Location eastus
Hálózati erőforrások létrehozása
Akár meglévő virtuális hálózatot használ, akár újat hoz létre, csak azt az alhálózatot tartalmazhatja, amelyet kizárólag az alkalmazásátjárókhoz használ. Ebben a cikkben egy alhálózatot hoz létre az Application Gatewayhez és egy alhálózatot a méretezési csoportokhoz. Hozzon létre egy nyilvános IP-címet, amely engedélyezi a hozzáférést az alkalmazásátjáróban található erőforrásokhoz.
Hozza létre a myAGSubnet és a myBackendSubnet alhálózat-konfigurációkat a New-AzVirtualNetworkSubnetConfig használatával. Hozza létre a myVNet nevű virtuális hálózatot a New-AzVirtualNetwork használatával az alhálózat konfigurációival. Végül hozza létre a myAGPublicIPAddress nevű nyilvános IP-címet a New-AzPublicIpAddress használatával. Ezek az erőforrások biztosítják az alkalmazásátjáró és a hozzá kapcsolódó erőforrások hálózati kapcsolatát.
$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
-Name myBackendSubnet `
-AddressPrefix 10.0.1.0/24
$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
-Name myAGSubnet `
-AddressPrefix 10.0.2.0/24
$vnet = New-AzVirtualNetwork `
-ResourceGroupName myResourceGroupAG `
-Location eastus `
-Name myVNet `
-AddressPrefix 10.0.0.0/16 `
-Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
-ResourceGroupName myResourceGroupAG `
-Location eastus `
-Name myAGPublicIPAddress `
-AllocationMethod Static `
-Sku Standard
Application Gateway létrehozása
Ebben a szakaszban az alkalmazásátjárót támogató erőforrásokat, majd az átjárót hozza létre. A létrehozott erőforrások a következők:
- IP-konfigurációk és előtérbeli port – Társítja a korábban létrehozott alhálózatot az Application Gatewayhez, és hozzárendel egy portot a hozzáféréshez.
- Alapértelmezett készlet – Minden alkalmazásátjárónak rendelkeznie kell legalább egy háttérkiszolgáló-készlettel.
- Alapértelmezett figyelő és szabály – Az alapértelmezett figyelő figyeli a forgalmat a hozzárendelt porton, az alapértelmezett szabály pedig az alapértelmezett készletre irányítja a forgalmat.
Az IP-konfigurációk és az előtérbeli port létrehozása
Társítsa a korábban létrehozott myAGSubnetet az Application Gatewayhez a New-AzApplicationGatewayIPConfiguration használatával. Rendelje hozzá a myAGPublicIPAddress parancsot az application gatewayhez a New-AzApplicationGatewayFrontendIPConfig használatával.
$vnet = Get-AzVirtualNetwork `
-ResourceGroupName myResourceGroupAG `
-Name myVNet
$subnet=$vnet.Subnets[0]
$pip = Get-AzPublicIpAddress `
-ResourceGroupName myResourceGroupAG `
-Name myAGPublicIPAddress
$gipconfig = New-AzApplicationGatewayIPConfiguration `
-Name myAGIPConfig `
-Subnet $subnet
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
-Name myAGFrontendIPConfig `
-PublicIPAddress $pip
$frontendport = New-AzApplicationGatewayFrontendPort `
-Name myFrontendPort `
-Port 80
Az alapértelmezett készlet létrehozása és beállítása
Hozza létre az appGatewayBackendPool nevű alapértelmezett háttérkészletet az application gatewayhez a New-AzApplicationGatewayBackendAddressPool használatával. Konfigurálja a háttérkészlet beállításait a New-AzApplicationGatewayBackendHttpSetting használatával.
$defaultPool = New-AzApplicationGatewayBackendAddressPool `
-Name appGatewayBackendPool
$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
-Name myPoolSettings `
-Port 80 `
-Protocol Http `
-CookieBasedAffinity Enabled `
-RequestTimeout 120
Az alapértelmezett figyelő és szabály létrehozása
A figyelő ahhoz szükséges, hogy az alkalmazásátjáró megfelelően irányíthassa a forgalmat a háttérkészlethez. Ebben a cikkben két figyelőt hoz létre. Az első létrehozandó alapszintű figyelő a gyökér URL-cím forgalmát figyeli. A második létrehozandó alapszintű figyelő adott URL-címek forgalmát figyeli.
Hozza létre a myDefaultListener nevű alapértelmezett figyelőt a New-AzApplicationGatewayHttpListener használatával a korábban létrehozott előtér-konfigurációval és előtérporttal.
A szabály ahhoz szükséges, hogy a figyelő tudja, melyik háttérkészletet használja a bejövő forgalomhoz. Hozzon létre egy szabály1 nevű alapvető szabályt a New-AzApplicationGatewayRequestRoutingRule használatával.
$defaultlistener = New-AzApplicationGatewayHttpListener `
-Name myDefaultListener `
-Protocol Http `
-FrontendIPConfiguration $fipconfig `
-FrontendPort $frontendport
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
-Name rule1 `
-RuleType Basic `
-HttpListener $defaultlistener `
-BackendAddressPool $defaultPool `
-BackendHttpSettings $poolSettings
Application Gateway létrehozása
Most, hogy létrehozta a szükséges támogató erőforrásokat, adja meg a myAppGateway nevű application gateway paramétereit a New-AzApplicationGatewaySku használatával, majd hozza létre a New-AzApplicationGateway használatával.
$sku = New-AzApplicationGatewaySku `
-Name Standard_v2 `
-Tier Standard_v2 `
-Capacity 2
$appgw = New-AzApplicationGateway `
-Name myAppGateway `
-ResourceGroupName myResourceGroupAG `
-Location eastus `
-BackendAddressPools $defaultPool `
-BackendHttpSettingsCollection $poolSettings `
-FrontendIpConfigurations $fipconfig `
-GatewayIpConfigurations $gipconfig `
-FrontendPorts $frontendport `
-HttpListeners $defaultlistener `
-RequestRoutingRules $frontendRule `
-Sku $sku
Az application gateway létrehozása akár 30 percet is igénybe vehet. Várjon, amíg az üzembe helyezés sikeresen befejeződik, mielőtt továbblépne a következő szakaszra.
Ezen a ponton van egy application gateway, amely figyeli a forgalmat a 80-as porton, és elküldi ezt a forgalmat egy alapértelmezett kiszolgálókészletnek.
Kép- és videó-háttérkészletek, illetve port hozzáadása
Az Add-AzApplicationGatewayBackendAddressPool használatával adja hozzá az application gatewayhez az imagesBackendPool és a videoBackendPool nevű háttérkészleteket. Adja hozzá a készletek előtérportját az Add-AzApplicationGatewayFrontendPort használatával. Küldje el a módosításokat az Application Gatewaynek a Set-AzApplicationGateway használatával.
$appgw = Get-AzApplicationGateway `
-ResourceGroupName myResourceGroupAG `
-Name myAppGateway
Add-AzApplicationGatewayBackendAddressPool `
-ApplicationGateway $appgw `
-Name imagesBackendPool
Add-AzApplicationGatewayBackendAddressPool `
-ApplicationGateway $appgw `
-Name videoBackendPool
Add-AzApplicationGatewayFrontendPort `
-ApplicationGateway $appgw `
-Name bport `
-Port 8080
Set-AzApplicationGateway -ApplicationGateway $appgw
Az alkalmazásátjáró frissítése akár 20 percet is igénybe vehet.
Háttérfigyelő hozzáadása
Adja hozzá az Add-AzApplicationGatewayHttpListenerrel a forgalom irányításához szükséges háttérfigyelőt.
$appgw = Get-AzApplicationGateway `
-ResourceGroupName myResourceGroupAG `
-Name myAppGateway
$backendPort = Get-AzApplicationGatewayFrontendPort `
-ApplicationGateway $appgw `
-Name bport
$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
-ApplicationGateway $appgw
Add-AzApplicationGatewayHttpListener `
-ApplicationGateway $appgw `
-Name backendListener `
-Protocol Http `
-FrontendIPConfiguration $fipconfig `
-FrontendPort $backendPort
Set-AzApplicationGateway -ApplicationGateway $appgw
URL-útvonaltérkép hozzáadása
Az URL-útvonaltérképek biztosítják, hogy az alkalmazáshoz küldött URL-címek adott háttérkészletekhez lesznek irányítva. Hozzon létre egy imagePathRule és videoPathRule nevű URL-elérési utat a New-AzApplicationGatewayPathRuleConfig és az Add-AzApplicationGatewayUrlPathMapConfig használatával.
$appgw = Get-AzApplicationGateway `
-ResourceGroupName myResourceGroupAG `
-Name myAppGateway
$poolSettings = Get-AzApplicationGatewayBackendHttpSetting `
-ApplicationGateway $appgw `
-Name myPoolSettings
$imagePool = Get-AzApplicationGatewayBackendAddressPool `
-ApplicationGateway $appgw `
-Name imagesBackendPool
$videoPool = Get-AzApplicationGatewayBackendAddressPool `
-ApplicationGateway $appgw `
-Name videoBackendPool
$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
-ApplicationGateway $appgw `
-Name appGatewayBackendPool
$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
-Name imagePathRule `
-Paths "/images/*" `
-BackendAddressPool $imagePool `
-BackendHttpSettings $poolSettings
$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
-Name videoPathRule `
-Paths "/video/*" `
-BackendAddressPool $videoPool `
-BackendHttpSettings $poolSettings
Add-AzApplicationGatewayUrlPathMapConfig `
-ApplicationGateway $appgw `
-Name urlpathmap `
-PathRules $imagePathRule, $videoPathRule `
-DefaultBackendAddressPool $defaultPool `
-DefaultBackendHttpSettings $poolSettings
Set-AzApplicationGateway -ApplicationGateway $appgw
Útválasztási szabály hozzáadása
Az útválasztási szabály az URL-térképet társítja a létrehozott figyelőhöz. Adja hozzá a szabály2 nevű szabályt az Add-AzApplicationGatewayRequestRoutingRule használatával.
$appgw = Get-AzApplicationGateway `
-ResourceGroupName myResourceGroupAG `
-Name myAppGateway
$backendlistener = Get-AzApplicationGatewayHttpListener `
-ApplicationGateway $appgw `
-Name backendListener
$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
-ApplicationGateway $appgw `
-Name urlpathmap
Add-AzApplicationGatewayRequestRoutingRule `
-ApplicationGateway $appgw `
-Name rule2 `
-RuleType PathBasedRouting `
-HttpListener $backendlistener `
-UrlPathMap $urlPathMap
Set-AzApplicationGateway -ApplicationGateway $appgw
Virtuálisgép-méretezési csoportok létrehozása
Ebben a példában három virtuálisgép-méretezési csoportot hoz létre, amelyek támogatják a három létrehozott háttérkészletet. A létrehozott méretezési csoportok neve myvmss1, myvmss2 és myvmss3. Az IP-beállítások konfigurálásakor hozzárendel egy méretezési csoportot a háttérkészlethez.
$vnet = Get-AzVirtualNetwork `
-ResourceGroupName myResourceGroupAG `
-Name myVNet
$appgw = Get-AzApplicationGateway `
-ResourceGroupName myResourceGroupAG `
-Name myAppGateway
$backendPool = Get-AzApplicationGatewayBackendAddressPool `
-Name appGatewayBackendPool `
-ApplicationGateway $appgw
$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
-Name imagesBackendPool `
-ApplicationGateway $appgw
$videoPool = Get-AzApplicationGatewayBackendAddressPool `
-Name videoBackendPool `
-ApplicationGateway $appgw
for ($i=1; $i -le 3; $i++)
{
if ($i -eq 1)
{
$poolId = $backendPool.Id
}
if ($i -eq 2)
{
$poolId = $imagesPool.Id
}
if ($i -eq 3)
{
$poolId = $videoPool.Id
}
$ipConfig = New-AzVmssIpConfig `
-Name myVmssIPConfig$i `
-SubnetId $vnet.Subnets[1].Id `
-ApplicationGatewayBackendAddressPoolsId $poolId
$vmssConfig = New-AzVmssConfig `
-Location eastus `
-SkuCapacity 2 `
-SkuName Standard_DS2_v2 `
-UpgradePolicyMode Automatic
Set-AzVmssStorageProfile $vmssConfig `
-ImageReferencePublisher MicrosoftWindowsServer `
-ImageReferenceOffer WindowsServer `
-ImageReferenceSku 2016-Datacenter `
-ImageReferenceVersion latest `
-OsDiskCreateOption FromImage
Set-AzVmssOsProfile $vmssConfig `
-AdminUsername azureuser `
-AdminPassword "Azure123456!" `
-ComputerNamePrefix myvmss$i
Add-AzVmssNetworkInterfaceConfiguration `
-VirtualMachineScaleSet $vmssConfig `
-Name myVmssNetConfig$i `
-Primary $true `
-IPConfiguration $ipConfig
New-AzVmss `
-ResourceGroupName myResourceGroupAG `
-Name myvmss$i `
-VirtualMachineScaleSet $vmssConfig
}
Az IIS telepítése
Minden méretezési csoport két virtuálisgép-példányt tartalmaz, amelyekre az IIS-t telepíti. Létrejön egy mintalap, amely ellenőrzi, hogy az Application Gateway működik-e.
$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
"commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }
for ($i=1; $i -le 3; $i++)
{
$vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i
Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
-Name "customScript" `
-Publisher "Microsoft.Compute" `
-Type "CustomScriptExtension" `
-TypeHandlerVersion 1.8 `
-Setting $publicSettings
Update-AzVmss `
-ResourceGroupName myResourceGroupAG `
-Name myvmss$i `
-VirtualMachineScaleSet $vmss
}
Az alkalmazásátjáró tesztelése

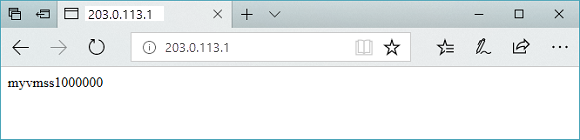

Az Application Gateway nyilvános IP-címének lekéréséhez használja a Get-AzPublicIPAddress parancsot. Másolja a nyilvános IP-címet, majd illessze be a böngésző címsorába. Például: http://52.168.55.24
, http://52.168.55.24:8080/images/test.htm
vagy http://52.168.55.24:8080/video/test.htm
.
Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

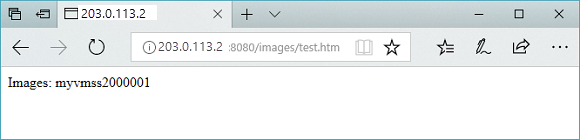

Módosítsa az URL-címet http://< ip-address>:8080/images/test.htm értékre, cserélje le az IP-címet ip-címre<>, és az alábbi példához hasonlót kell látnia:

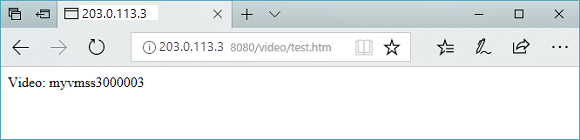

Módosítsa az URL-címet http://< ip-address>:8080/video/test.htm értékre, cserélje le az IP-címet ip-címre<>, és az alábbi példához hasonlót kell látnia:
Az erőforrások eltávolítása
Ha már nincs rá szükség, távolítsa el az erőforráscsoportot, az Application Gatewayt és az összes kapcsolódó erőforrást a Remove-AzResourceGroup használatával.
Remove-AzResourceGroup -Name myResourceGroupAG
