Oktatóanyag: Felkészülés az Azure Stack Edge Pro GPU üzembe helyezésére

  • Cikk

Ez az oktatóanyag az azure Stack Edge Pro GPU teljes üzembe helyezéséhez szükséges üzembe helyezési oktatóanyagok sorozatának első része. Ez az oktatóanyag bemutatja, hogyan készítse elő az Azure Portalt egy Azure Stack Edge-erőforrás üzembe helyezésére.

A beállítási és konfigurációs folyamat befejezéséhez rendszergazdai jogosultságok szükségesek. A portál előkészítése kevesebb mint 10 percet vesz igénybe.

Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:

  • Új erőforrás létrehozása
  • Az aktiválási kulcs lekérése

Első lépések

Az Azure Stack Edge Pro GPU üzembe helyezéséhez először fel kell készítenie a környezetet. A környezet elkészülte után kövesse a szükséges lépéseket, és szükség esetén az eszköz teljes üzembe helyezéséhez szükséges lépéseket és eljárásokat. A részletes üzembe helyezési utasítások jelzik, hogy mikor kell elvégeznie az egyes szükséges és választható lépéseket.

Step Leírás
Előkészítés Ezeket a lépéseket a közelgő üzembe helyezés előkészítése során kell elvégezni.
Üzembe helyezési konfigurációs ellenőrzőlista Ezzel az ellenőrzőlistával információkat gyűjthet és rögzíthet az üzembe helyezés előtt és közben.
Üzembe helyezési előfeltételek Ezek az előfeltételek ellenőrzik, hogy a környezet készen áll-e az üzembe helyezésre.
Üzembe helyezési oktatóanyagok Ezek az oktatóanyagok szükségesek az Azure Stack Edge Pro GPU-eszköz éles környezetben való üzembe helyezéséhez.
1. Az Azure Portal előkészítése az Azure Stack Edge Pro GPU-hoz Az Azure Stack Box Edge fizikai eszköz telepítése előtt hozza létre és konfigurálja az Azure Stack Edge-erőforrást.
2. Az Azure Stack Edge Pro GPU telepítése Csomagolja ki, állványozza és kábelezi az Azure Stack Edge Pro GPU fizikai eszközét.
3. Csatlakozás az Azure Stack Edge Pro GPU-hoz Az eszköz telepítése után csatlakozzon az eszköz helyi webes felhasználói felületéhez.
4. Az Azure Stack Edge Pro GPU hálózati beállításainak konfigurálása Konfigurálja a hálózatot, beleértve az eszköz számítási hálózatának és webes proxybeállításainak beállításait. Kétcsomópontos fürt beállításakor speciális hálózatkezelésre és fürtkonfigurációra is szükség van.
5. Eszközbeállítások konfigurálása az Azure Stack Edge Pro GPU-hoz Rendeljen hozzá egy eszköznevet és DNS-tartományt, konfigurálja a frissítési kiszolgálót és az eszköz idejét.
6. Az Azure Stack Edge Pro GPU biztonsági beállításainak konfigurálása Konfigurálja az eszköz tanúsítványait. Használjon eszköz által létrehozott tanúsítványokat, vagy hozzon létre saját tanúsítványokat.
7. Az Azure Stack Edge Pro GPU aktiválása Az eszköz aktiválásához használja a szolgáltatás aktiválási kulcsát. Az eszköz készen áll az SMB- vagy NFS-megosztások beállítására vagy a REST-en keresztüli csatlakozásra.
8. Számítás konfigurálása Konfigurálja a számítási szerepkört az eszközön. Létrejön egy Kubernetes-fürt is.
9A. Adatok átvitele Edge-megosztásokkal Vegyen fel megosztásokat, és csatlakozzon a megosztásokhoz SMB vagy NFS használatával.
9B. Adatok átvitele Edge-tárfiókokkal Adjon hozzá tárfiókokat, és csatlakozzon a blobtárolóhoz REST API-k használatával.

Most megkezdheti az Azure Stack Edge Pro GPU-eszköz szoftverkonfigurációjával kapcsolatos információk gyűjtését.

Üzembe helyezési konfigurációs ellenőrzőlista

Az eszköz üzembe helyezése előtt adatokat kell gyűjtenie a szoftver Azure Stack Edge Pro GPU-eszközön való konfigurálásához. Ezen információk egy részének előzetes előkészítése megkönnyíti az eszköz üzembe helyezésének folyamatát a környezetben. Az Azure Stack Edge Pro GPU üzembe helyezési konfigurációs ellenőrzőlistája segítségével jegyezze fel a konfiguráció részleteit az eszköz üzembe helyezése során.

Előfeltételek

Az alábbiakban az Azure Stack Edge-erőforrás, az Azure Stack Edge Pro GPU-eszköz és az adatközpont-hálózat konfigurációs előfeltételeit ismertetjük.

Az Azure Stack Edge-erőforráshoz

Mielőtt hozzákezd, győződjön meg az alábbiakról:

  • A Microsoft Azure-előfizetés engedélyezve lett egy Azure Stack Edge-erőforráshoz. Győződjön meg arról, hogy olyan támogatott előfizetést használt, mint a Microsoft Nagyvállalati Szerződés (EA), Felhőszolgáltató (CSP) vagy a Microsoft Azure Sponsorship. A használatalapú fizetéses előfizetések nem támogatottak. A meglévő Azure-előfizetés típusának azonosításához lásd : Mi az Azure-ajánlat?.

  • Tulajdonosi vagy közreműködői hozzáféréssel rendelkezik erőforráscsoport szintjén az Azure Stack Edge, az IoT Hub és az Azure Storage-erőforrásokhoz.

    • Az Azure Stack Edge-erőforrások létrehozásához közreműködői (vagy magasabb szintű) hatókörrel kell rendelkeznie az erőforráscsoport szintjén.
    • Azt is meg kell győződnie, hogy az és az Microsoft.DataBoxEdgeMicrosoft.KeyVault erőforrás-szolgáltatók regisztrálva vannak. Minden IoT Hub-erőforrás Microsoft.Devices létrehozásához regisztrálni kell a szolgáltatót.
      • Erőforrás-szolgáltató regisztrálásához az Azure Portalon nyissa meg az Otthoni > előfizetések > az Ön előfizetése > erőforrás-szolgáltatóit.
      • Keresse meg például az adott erőforrás-szolgáltatót, Microsoft.DataBoxEdgeés regisztrálja az erőforrás-szolgáltatót.
    • Tárfiók-erőforrás létrehozásához ismét közreműködőre vagy magasabb szintű hozzáférésre van szükség az erőforráscsoport szintjén. Az Azure Storage alapértelmezés szerint regisztrált erőforrás-szolgáltató.

  • Ha rendelést szeretne létrehozni az Azure Edge Hardverközpontban, győződjön meg arról, hogy a Microsoft.EdgeOrder szolgáltató regisztrálva van. A regisztrálás módjával kapcsolatos információkat az erőforrás-szolgáltatók regisztrálásával foglalkozó témakörben tekintheti meg.

  • Rendszergazdai vagy felhasználói hozzáféréssel rendelkezik az Azure AD Graph API-hoz az aktiválási kulcs vagy hitelesítő adatok generálásához, például a tárfiókot használó megosztások létrehozásához. További információ: Azure Active Directory Graph API.

Az Azure Stack Edge Pro GPU-eszközhöz

Fizikai eszköz üzembe helyezése előtt győződjön meg az alábbiakról:

  • Futtatta az Azure Stack Network Readiness Checker eszközt az Azure Stack Edge-eszköz hálózati készültségének ellenőrzéséhez. Az eszközzel ellenőrizheti, hogy a tűzfalszabályok blokkolják-e a szolgáltatás alapvető URL-címeinek elérését, és egyéb tesztek mellett az egyéni URL-címeket is ellenőrizheti. További információ: Az Azure Stack Edge-eszköz hálózati készültségének ellenőrzése.

  • Áttekintette a csomagban szereplő biztonsági információkat.

  • Ha az eszközt egy standard 19*-os állványon szeretné csatlakoztatni az adatközpontban, győződjön meg arról, hogy a következővel rendelkezik:

    • Egyetlen csomópontos eszköz üzembe helyezésekor elérhető 1U-pont.
    • Két 1U-tárolóhely érhető el kétcsomópontos fürt üzembe helyezésekor.

  • Hozzáférhet egy lapos, stabil és szintszintű munkafelülethez, ahol az eszköz biztonságban tud pihenni.

  • A hely, ahol be kívánja állítani az eszközt, szabványos AC-tápellátással rendelkezik független forrásból vagy egy szünetmentes tápegységgel (UPS) rendelkező állványos energiaelosztó egységből (PDU).

  • Hozzáféréssel rendelkezik az eszközhöz.

Adatközponti hálózat

Mielőtt hozzákezd, győződjön meg az alábbiakról:

  • Az adatközpont hálózata az Azure Stack Edge Pro GPU-eszköz hálózati követelményei szerint van konfigurálva. További információkért lásd az Azure Stack Edge Pro GPU rendszerkövetelményeit.

  • Az Azure Stack Edge Pro GPU normál működési feltételeihez a következőt kell alkalmaznia:

    • Legalább 10 Mb/s letöltési sávszélesség az eszköz frissítésének biztosítása érdekében.
    • Legalább 20 Mbps dedikált feltöltési és letöltési sávszélesség a fájlok átviteléhez.
    • Az AP5GC-hálózatok internetkapcsolatához legalább 100 Mbps szükséges.

Új erőforrás létrehozása

Ebben a lépésben először egy eszközt rendel, majd létrehoz egy felügyeleti erőforrást az eszköz felhőbeli szolgáltatással való kezeléséhez.

Rendelési erőforrás létrehozása

Eszköz megrendeléséhez használja az Azure Edge Hardverközpontot. Az Azure Edge Hardverközpont lehetővé teszi az Azure hibrid portfoliójának különböző hardvereinek, köztük az Azure Stack Edge Pro GPU-eszközöknek a megismerését és megrendelését.

Ha rendelkezik meglévő eszközzel, hagyja ki ezt a lépést, és hozzon létre egy felügyeleti erőforrást az eszközhöz.

Amikor az Edge Hardverközpontban lead egy megrendelést, több eszközt is megrendelhet, amelyeket egynél több címre szeretne szállítani, és újra felhasználhatja a szállítást más rendelések címeire.

Az Edge Hardverközponton keresztül történő megrendelés egy Azure-erőforrást hoz létre, amely tartalmazza a rendeléssel kapcsolatos összes információt. Minden egyes megrendelt egységhez létrejön egy-egy erőforrás. Miután megkapta az eszközt, létre kell hoznia egy Azure Stack Edge-erőforrást az eszközök aktiválásához és kezeléséhez.

Ha az Azure Edge Hardverközponton keresztül szeretne megrendelést leadni, hajtsa végre az alábbi lépéseket:

  1. A Microsoft Azure hitelesítő adataival jelentkezzen be az Azure Portalra a következő URL-címen: https://portal.azure.com.

  2. Válassza a + Erőforrás létrehozása lehetőséget. Keresse meg és válassza ki az Azure Edge Hardverközpontot. Az Azure Edge Hardverközpontban válassza a Létrehozás lehetőséget.

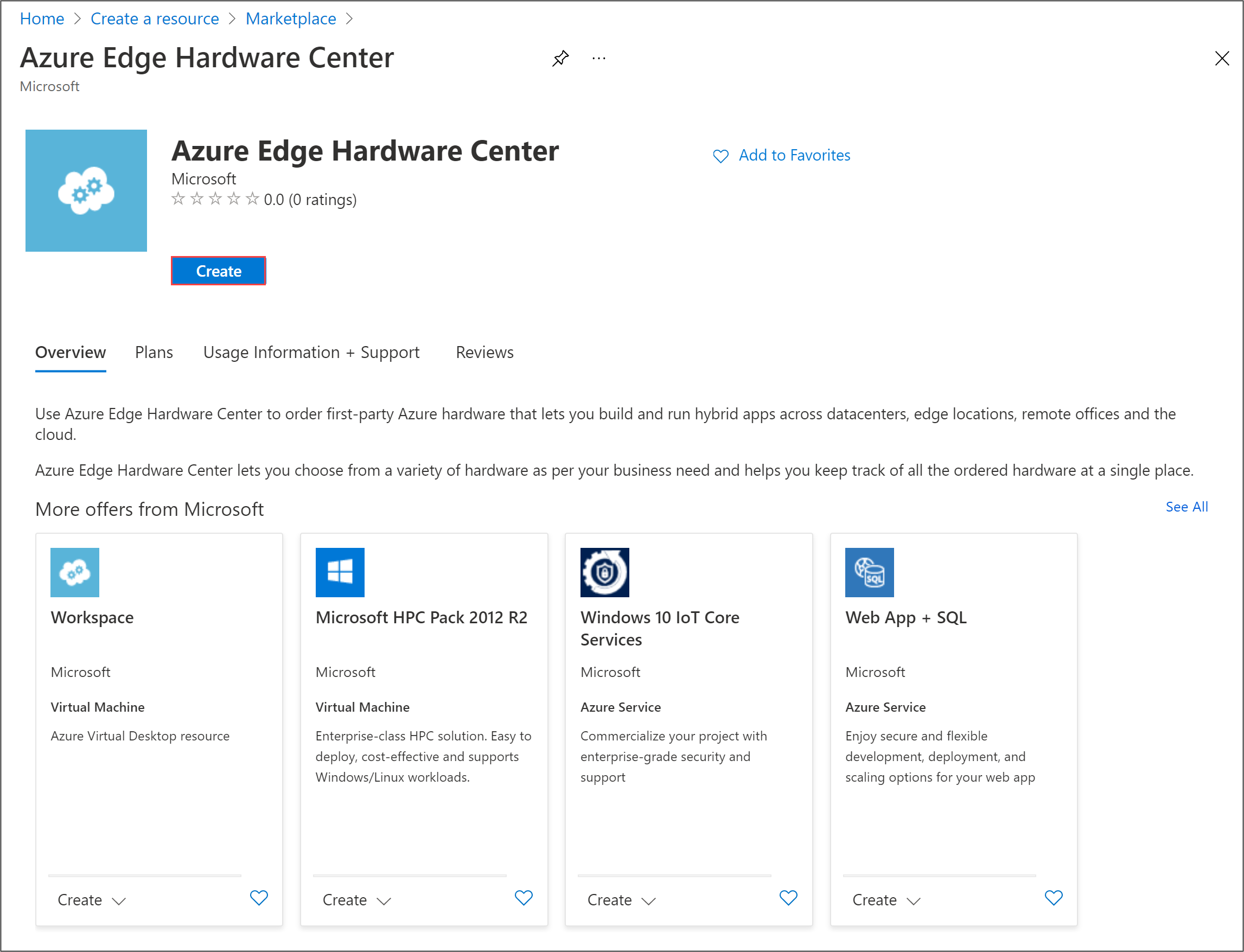

    Screenshot of the Azure Stack Edge Hardware Center home page. The Create button is highlighted.

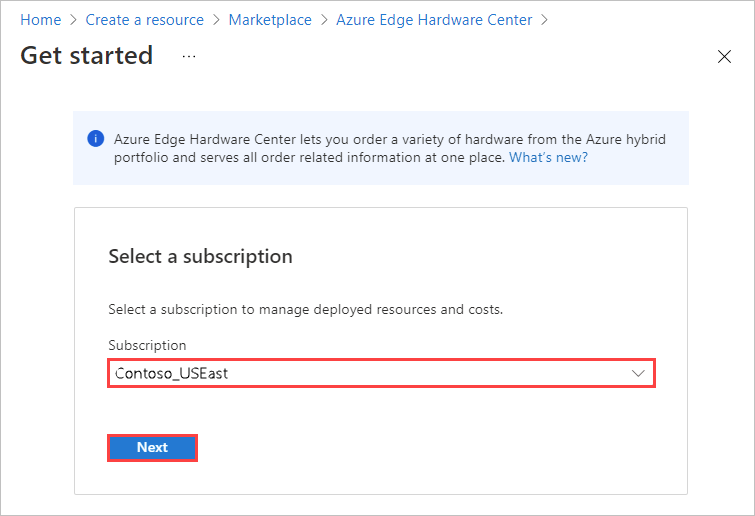

  3. Jelöljön ki egy előfizetést, majd válassza a Tovább gombot.

    Screenshot of the

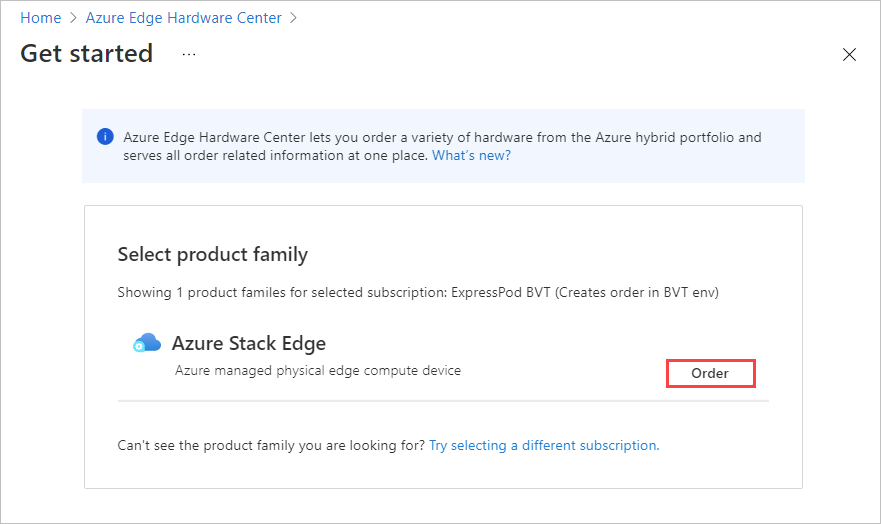

  4. A rendelés elindításához válassza a Megrendelni kívánt termékcsalád melletti Megrendelés lehetőséget – például az Azure Stack Edge-et. Ha nem látja a termékcsaládot, előfordulhat, hogy másik előfizetést kell használnia; válassza a Másik előfizetés kiválasztása lehetőséget.

    Screenshot for selecting a product family from which to order in Azure Edge Hardware Center. The Order button by a product family is highlighted.

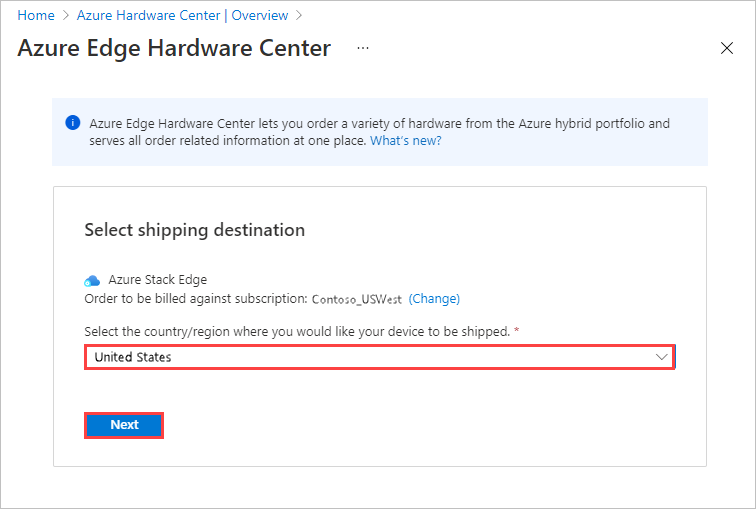

  5. Válassza ki a rendelés szállítási célját.

    Screenshot for selecting a shipping destination for your Azure Edge Hardware Center order. The shipping destination option and Next button are highlighted.

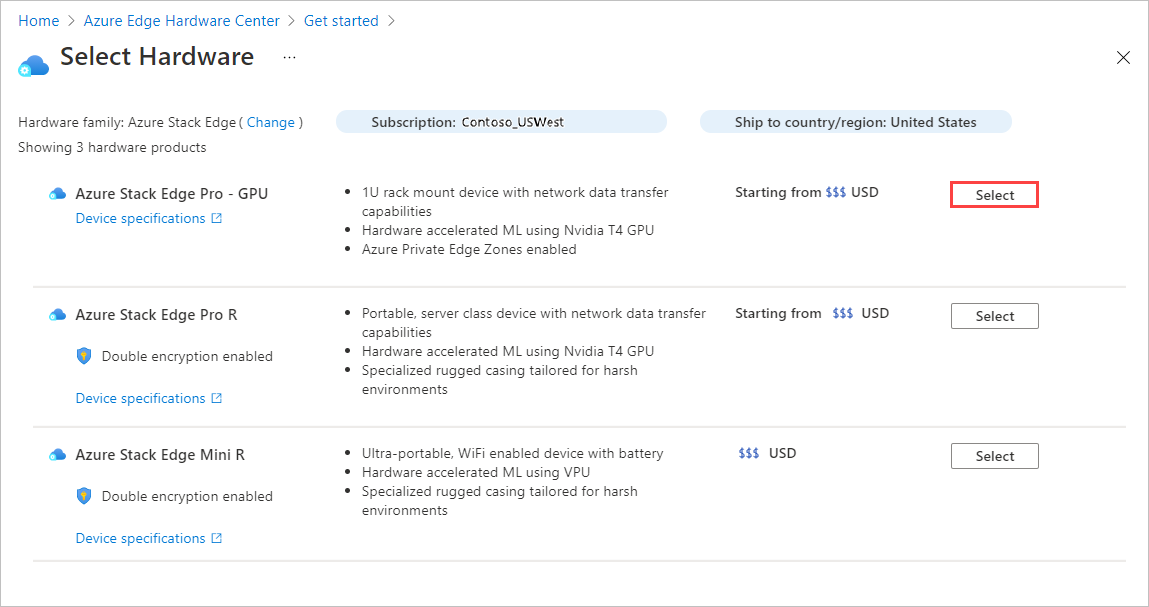

  6. A Hardver kiválasztása lapon válassza ki a megrendelni kívánt hardverterméket a Kiválasztás gombbal. Itt például az Azure Stack Edge Pro – GPU lett kiválasztva.

    Screenshot for selecting a hardware product for an Azure Edge Hardware Center order. The Select button for a product is highlighted.

    Miután kiválasztott egy hardverterméket, ki kell választania a megrendelni kívánt eszközkonfigurációt. Ha például az Azure Stack Edge Pro - GPU-t választotta, az Azure Stack Edge Pro – 1 GPU és az Azure Stack Edge Pro – 2 GPU-modellek közül választhat.

    Ha első alkalommal rendel az Azure Stack Edge-hez, válassza a Regisztráció lehetőséget, és töltse ki a webes űrlapot az Azure Edge Hardverközpont rendelési felületének részeként.

    A webes űrlap a következő adatokat gyűjti az üzembe helyezésről:

    • Teljes üzembehelyezési skálázás
    • Cluster size
    • Hardverkövetelmények
    • Földrajzi jelenlét

    A Microsoft kiértékeli az Ön által megadott üzembehelyezési adatokat, és további információért e-mailben kapcsolatba léphet Önnel. Bizonyos követelmények vonatkoznak az új ügyfelekre annak biztosítására, hogy az Azure Stack Edge megfelelő legyen a használati esethez; nem minden kérés lesz teljesítve. Ha kérdése van, e-mailt küldhet a címzettnek AzureStack1Pinquiry@microsoft.com.

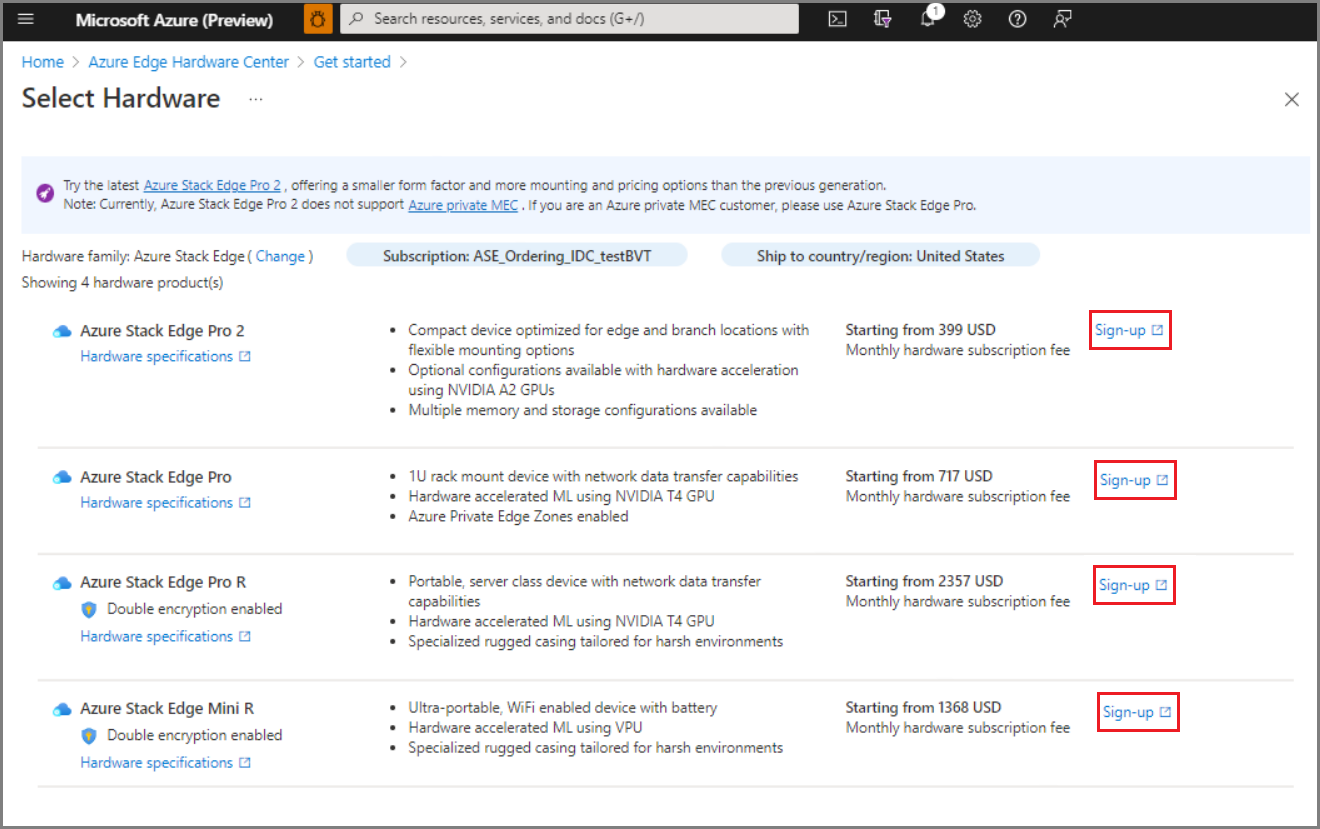

    Screenshot of web form for first-time customer Azure Stack Edge hardware orders. The Sign-up button for a product is highlighted.

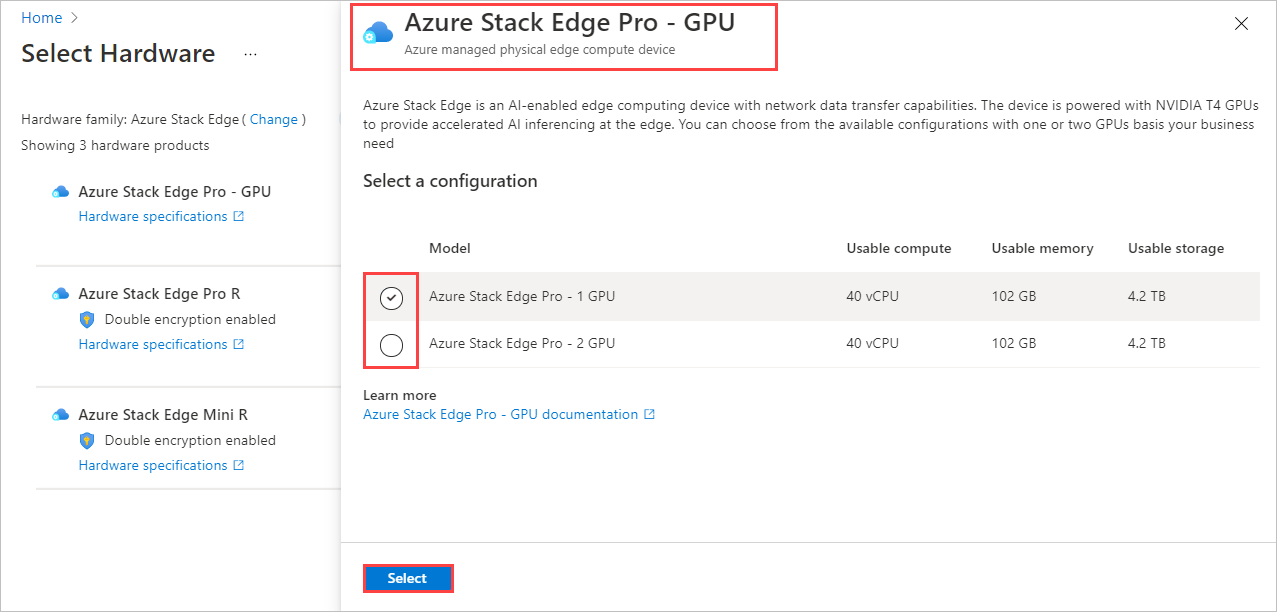

  7. Válassza ki az eszközkonfigurációt, majd válassza a Kiválasztás lehetőséget. Az elérhető konfigurációk a kiválasztott hardvertől függenek. Az alábbi képernyő az Azure Stack Edge Pro – GPU-eszközök elérhető konfigurációit mutatja be.

    Ha olyan Azure Stack Edge Mini R-eszközöket rendel, amelyek mindegyike ugyanazzal a konfigurációval rendelkezik, nem fogja látni ezt a képernyőt.

    Screenshot for selecting a hardware configuration for a hardware product in an Azure Edge Hardware Center order. Hardware product and configuration options are highlighted.

    Megnyílik a Rendelés létrehozása varázsló.

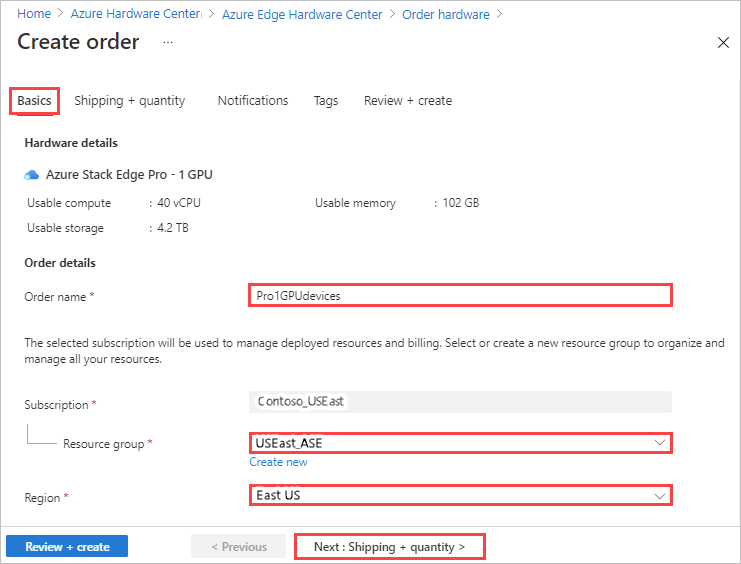

  8. Az Alapszintű beállítások lapon adja meg a Rendelés nevét, az Erőforráscsoportot és a Régiót. Ezután válassza a Tovább: Szállítás + mennyiség >lehetőséget.

    Screenshot of the Basics tab for entering an order name, resource group, and region for an Azure Edge Hardware Center order

    Ezután hozzáadja az egyes hajókat a címhez, amelybe eszközöket szeretne küldeni, majd megadhatja, hogy hány eszközt küldjön az egyes címekre. Rendelésenként legfeljebb 20 egységet (eszközt) rendelhet.

  9. A Szállítás + mennyiség lapon adja hozzá az egyes szállítási címeket, hogy eszközöket küldjön a következő címre:

    • Új szállítási cím hozzáadásához válassza az Új cím hozzáadása lehetőséget.

      Az Új cím képernyőn egy kötelező cím aliasmező azonosítja a címet a későbbi használathoz. A címmezők kitöltésének befejezésekor válassza a Hozzáadás lehetőséget. Ezután adja hozzá a címet a rendeléshez a Cím kiválasztása parancsmag használatával.

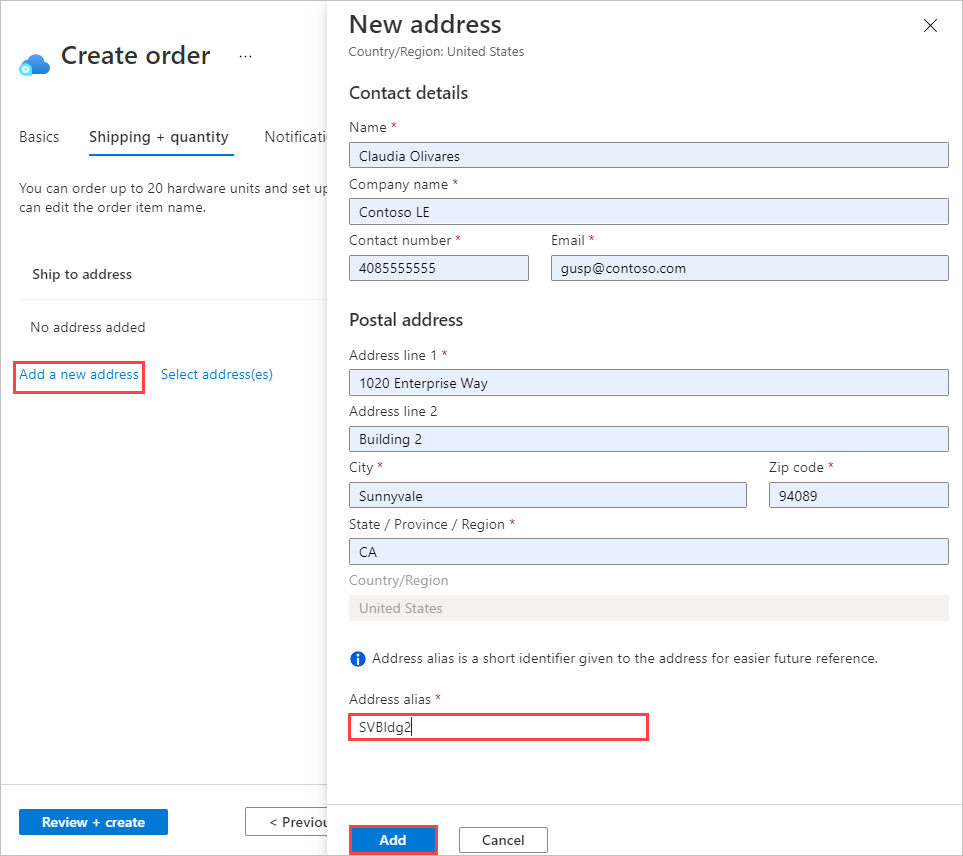

      Screenshot of New address screen for Azure Edge Hardware Center order. Address alias option and Add button are highlighted.

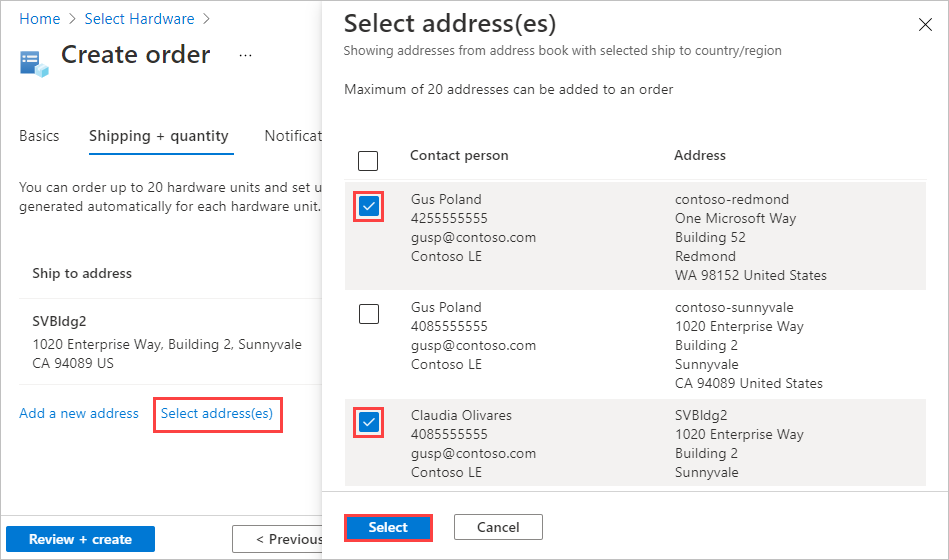

    • Ha szállítási címet szeretne használni egy korábbi rendelés címére, vagy az imént hozzáadott címet szeretné használni, válassza a Cím(ek) kiválasztása lehetőséget. Ezután a Cím(ek) kiválasztása képernyőn jelöljön ki egy vagy több címet, és válassza a Kiválasztás lehetőséget.

      Screenshot of Select Addresses screen for Azure Edge Hardware Center order.

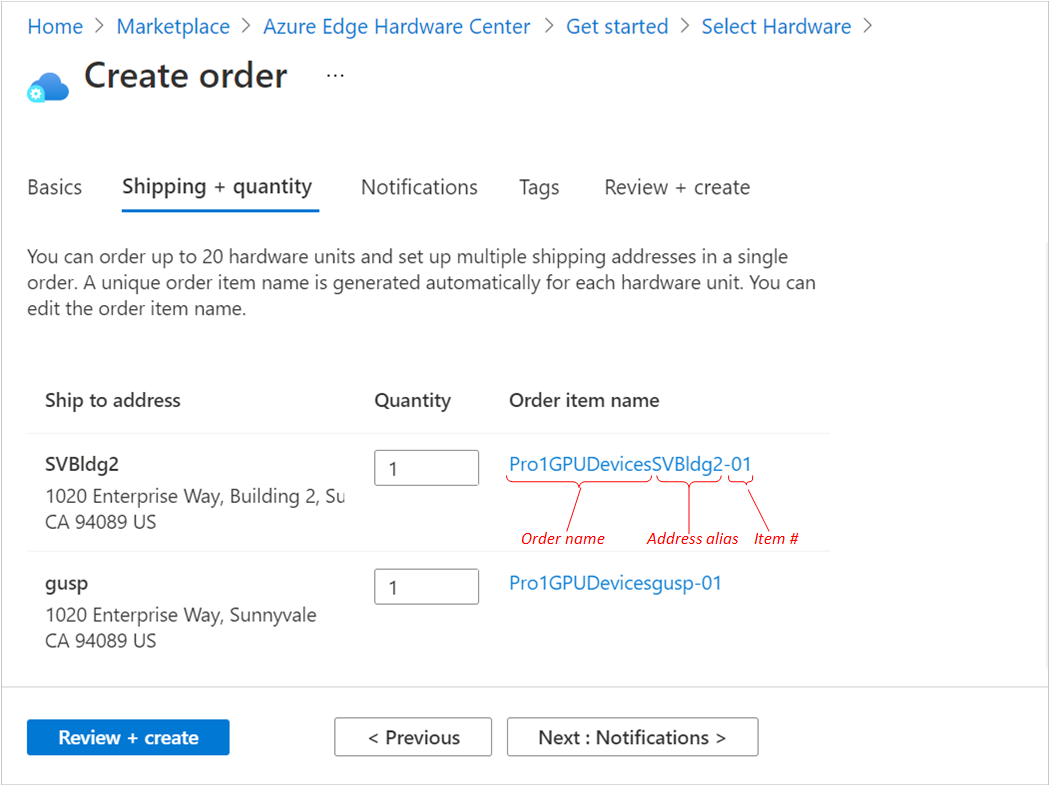

    A Szállítás + mennyiség lap mostantól külön tétellel rendelkezik az egyes szállítási címekhez.

    Minden rendeléselem neve tartalmaz egy névelőtagot (a rendelésnevet és a cím aliasát), valamint egy cikkszámot minden olyan eszközhöz, amelyet az adott címre szállítottak.

    Illustration of Shipping Plus Quantity tab for Azure Edge Hardware Center order with 2 addresses. The parts of an order item name are identified.

  10. Minden címhez adja meg a szállítandó eszközök mennyiségét a Szállítás + mennyiség lapon.

    Ha egynél több mennyiséget ad meg, a rendelési cikk neve után +n felirat jelenik meg.

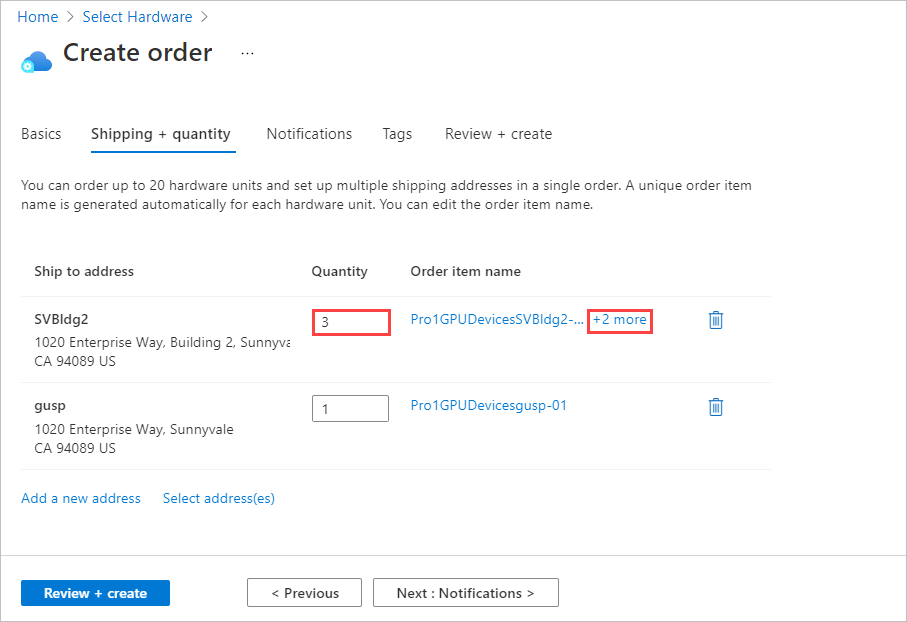

    Screenshot showing the Shipping + quantity tab with a Quantity of more than one for an address

  11. Ha módosítani szeretné a rendeléselemek nevét, jelölje ki és kattintson a rendeléselem nevére a rendelési elem átnevezése panel megnyitásához. Ha egynél több elemet szállít egy címre, válassza a +n további lehetőséget.

    Kétféle névmódosítást végezhet:

    • Ha az összes rendeléselemhez más névelőtagot szeretne használni, szerkessze a Név előtagot, majd válassza az Alkalmaz elemet az alábbi képernyőn látható módon.

    • Az egyes rendeléselemek nevét külön-külön is szerkesztheti.

    Amikor végzett, válassza a Kész lehetőséget.

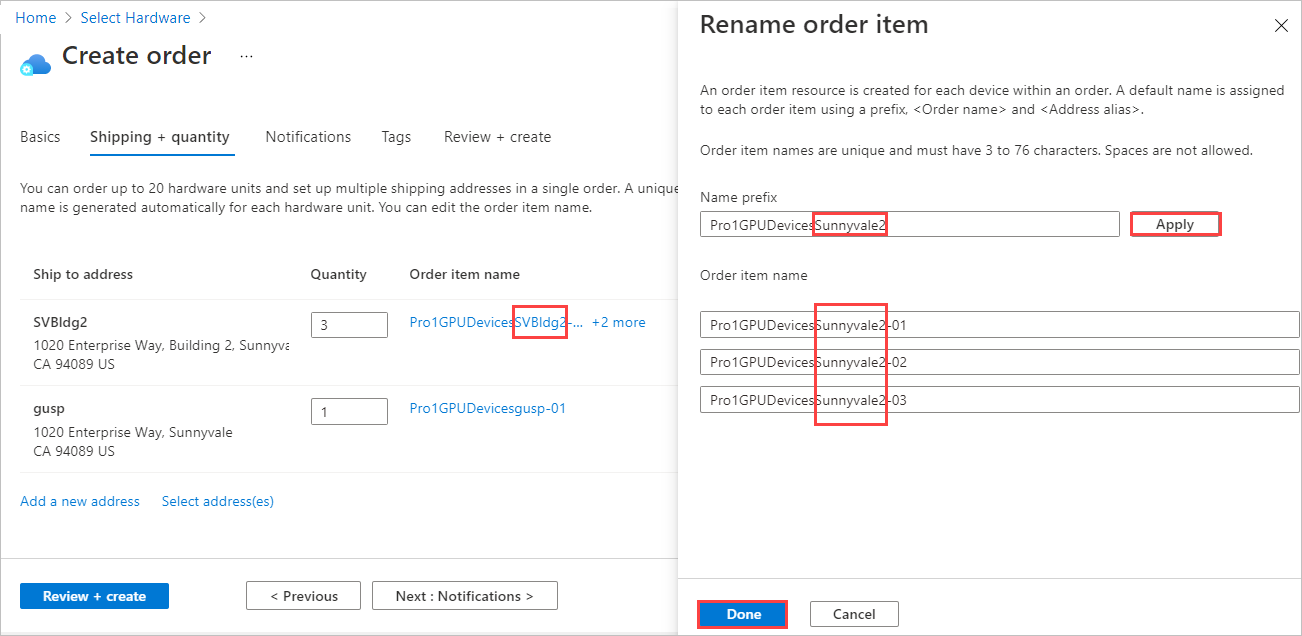

    Screenshot showing how to rename order items for an Azure Edge Hardware Center order

    Válassza a Tovább elemet : Értesítések > a folytatáshoz.

  12. Ha állapotértesítéseket szeretne kapni a rendelés előrehaladása során, adja meg az egyes címzettek e-mail-címét az Értesítések lapon.

    E-mail-cím hozzáadásához adja meg a címet, és válassza a Hozzáadás lehetőséget. Legfeljebb 20 e-mail-címet adhat hozzá.

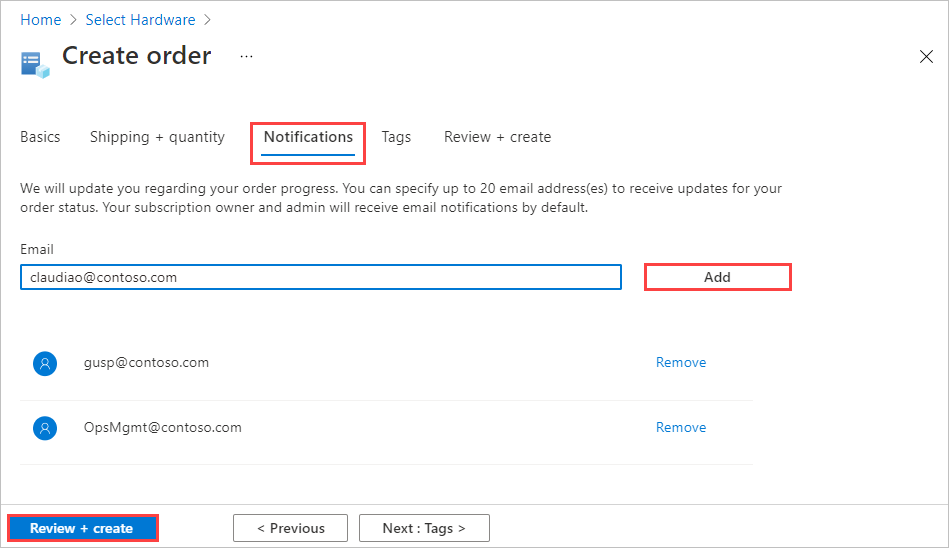

    Screenshot of Notifications tab for Azure Edge Hardware Center order. Notifications tab, Add button, and Review Plus Create button are highlighted.

    Ha végzett, a folytatáshoz válassza a Véleményezés + létrehozás lehetőséget .

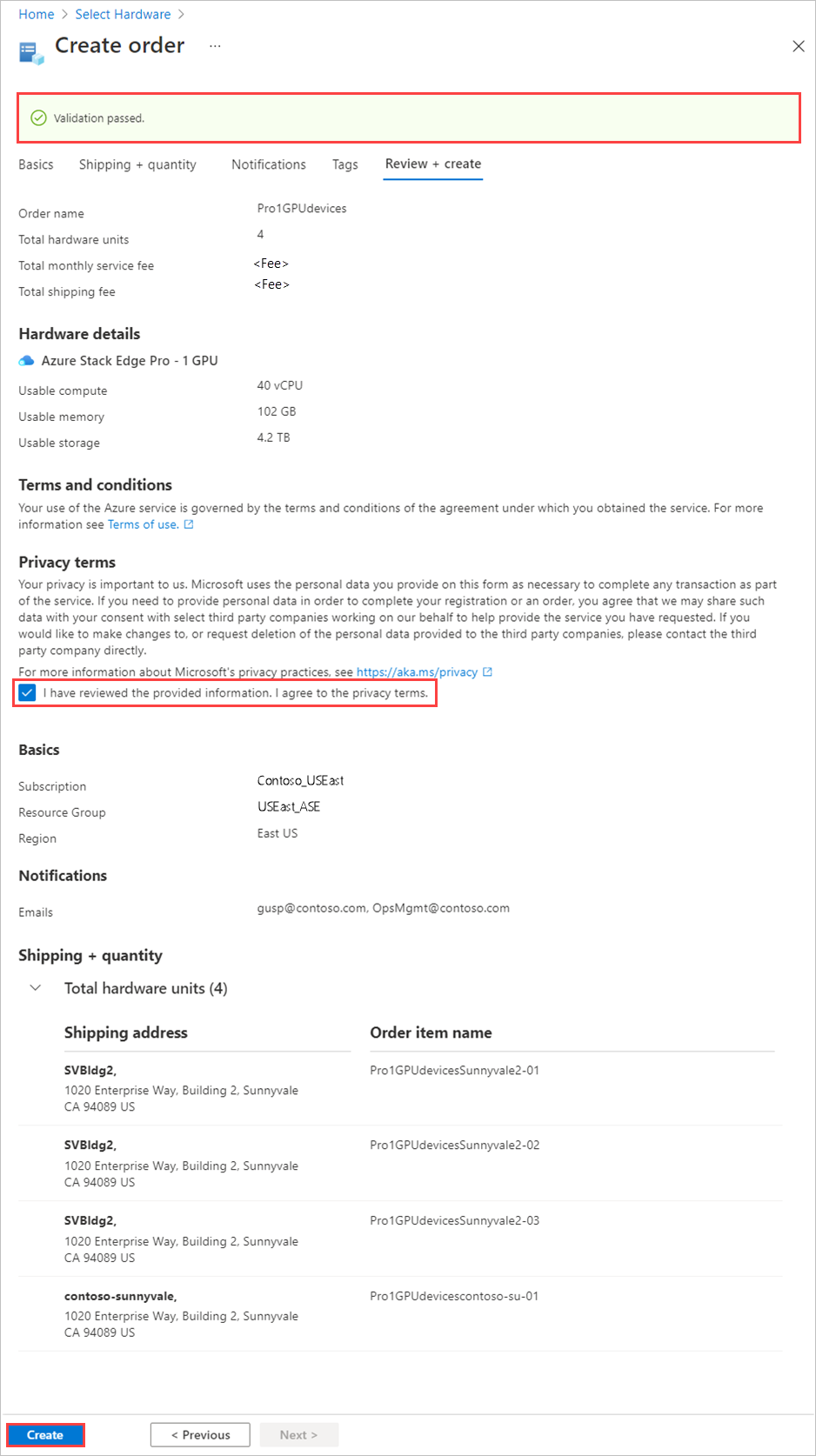

  13. A Véleményezés + létrehozás lapon:

    1. Tekintse át a rendelését. A rendszer automatikusan érvényesíti a rendelést a képernyő megnyitásakor. Ha egy sikertelen érvényesítés szalagcím jelenik meg, a rendelés létrehozása előtt ki kell javítania a problémákat.

    2. Tekintse át az adatvédelmi feltételeket, és jelölje be a jelölőnégyzetet, és fogadja el őket.

    3. Select Create.

    Screenshot of the Review + create tab for an Azure Edge Hardware Center order

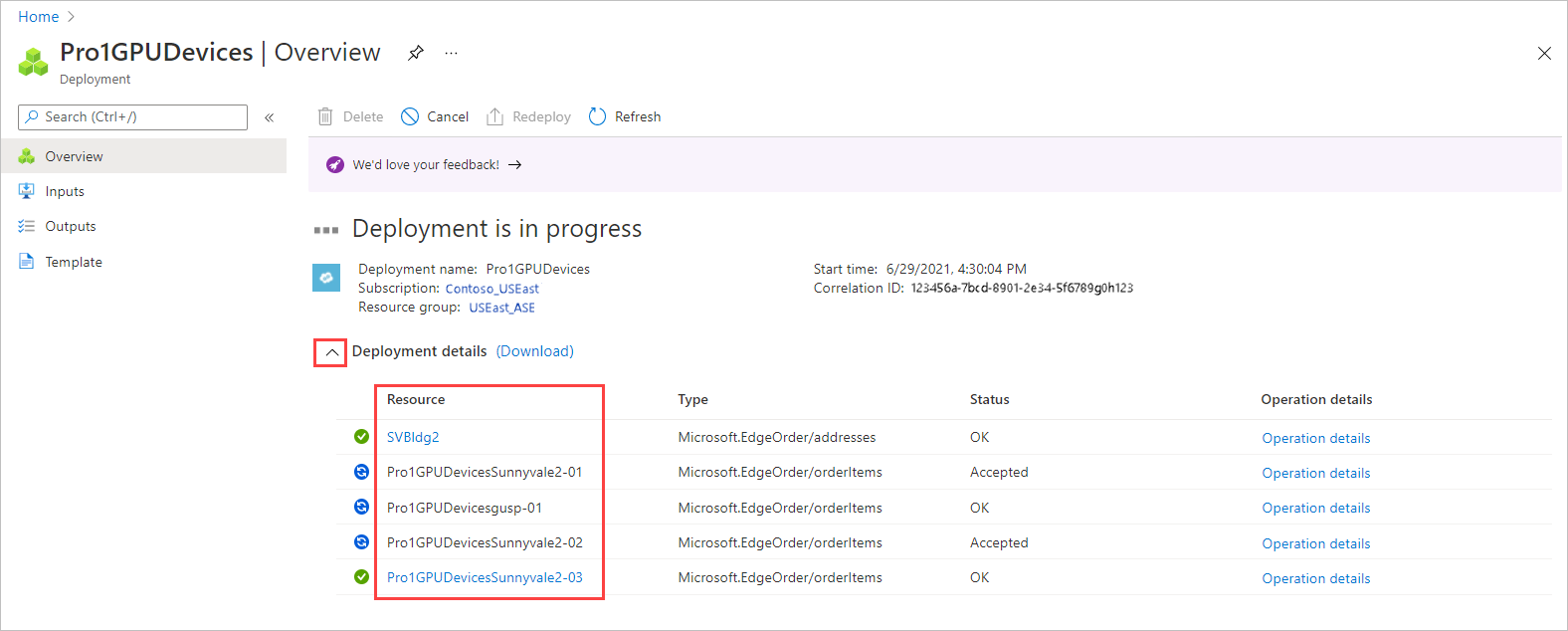

    Az üzembe helyezés során a rendelés megnyílik a portálon, és megjelenik az egyes rendeléselemek állapota. Az üzembe helyezés befejezése után előfordulhat, hogy az egyes elemek állapotának megtekintéséhez a Le nyílra kell kattintania az üzembe helyezés részletei szerint.

    Screenshot showing Deployment Details while an Azure Edge Hardware Center order is deployed. Resource details are highlighted.

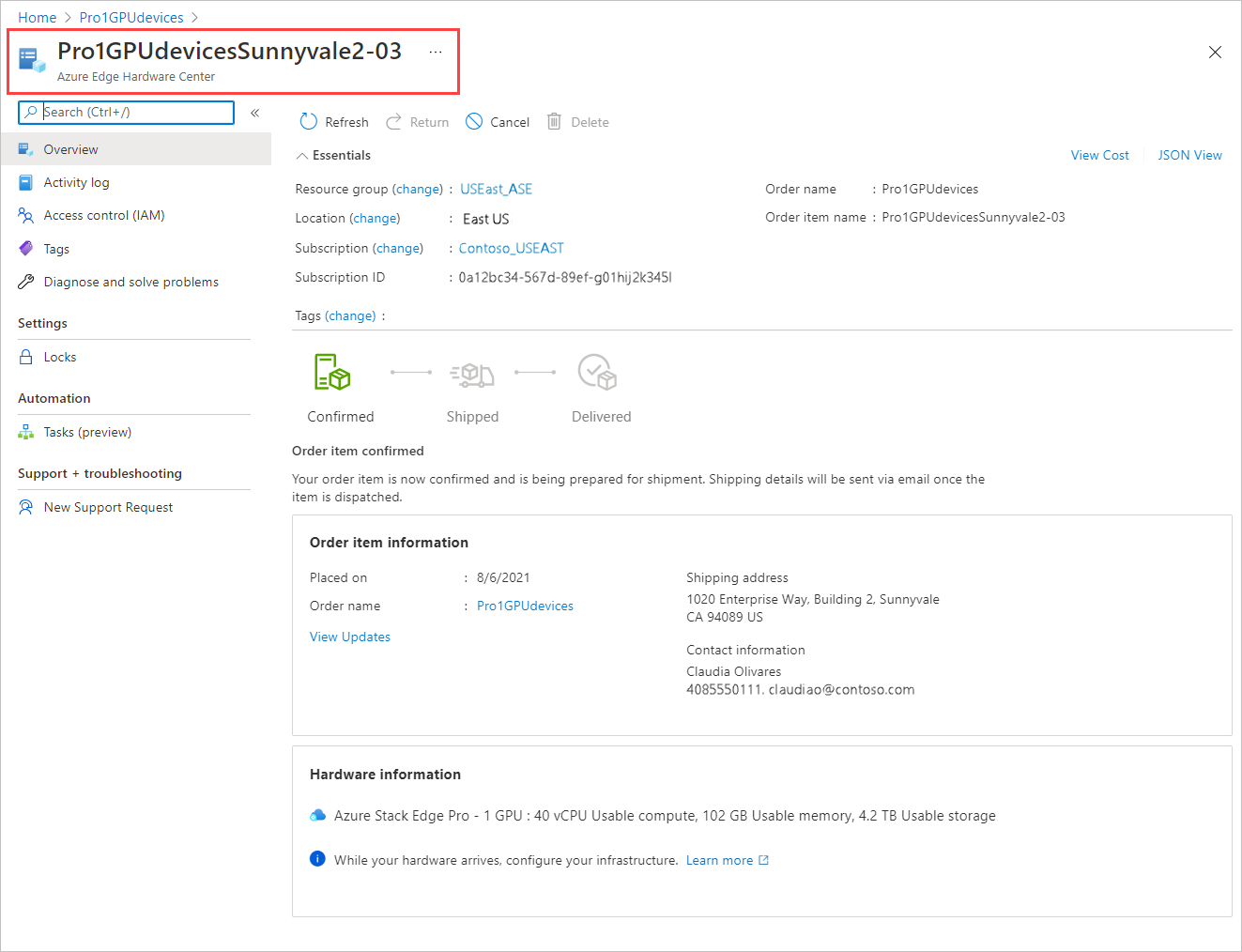

  14. Ha meg szeretné tekinteni egy rendeléselem részleteit, az alábbiakban látható módon válassza ki az elemet az üzembe helyezés részleteinek Erőforrás oszlopában.

    Screenshot showing resource details for a selected resource in an Azure Edge Hardware Center order. Resource name is highlighted.

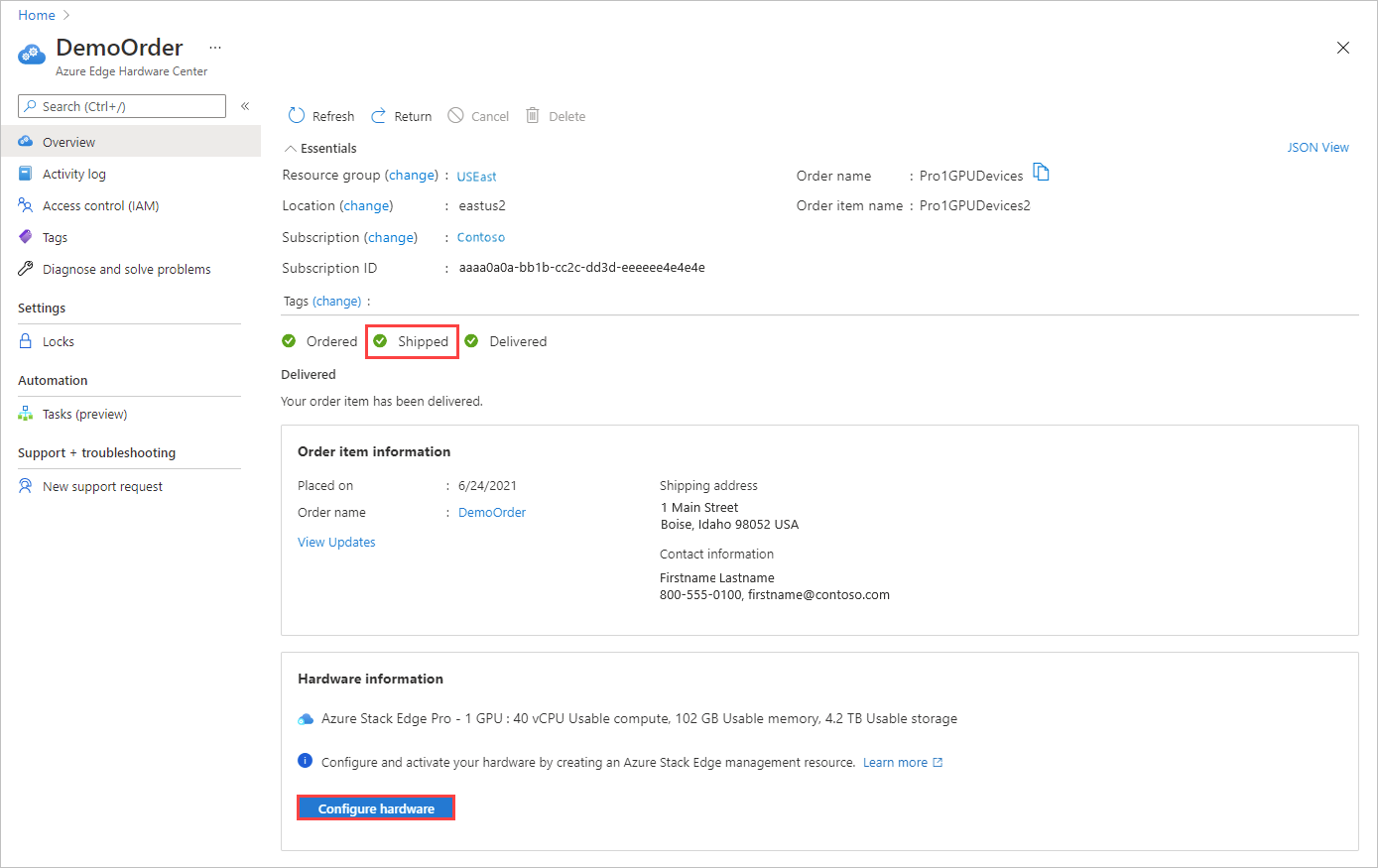

  15. Az eszközhajók (szállítási címke zöld) után a rendszer hozzáad egy hardverbeállítást az elem részleteihez. Ezt a lehetőséget választva létrehozhat egy felügyeleti erőforrást az eszközhöz az Azure Stack Edge-ben.

    Screenshot showing the Configure hardware option for an order item shipped from the Azure Edge Hardware Center.

    Az előfizetés, az erőforráscsoport és az üzembehelyezési terület a rendelésből van kitöltve, de módosíthatja őket.

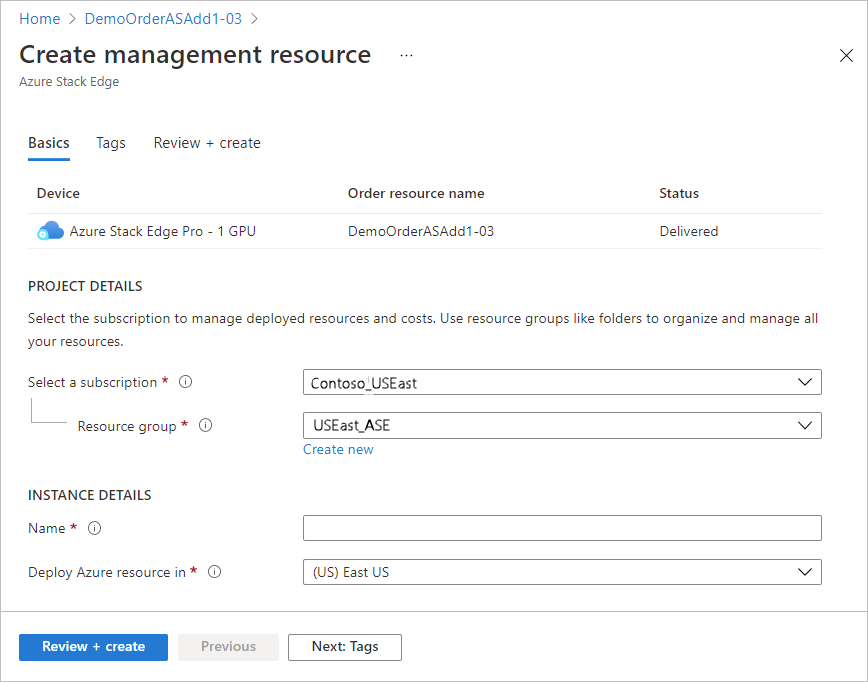

    Screenshot of the Create management resource screen for a shipped order item in an Azure Edge Hardware Center order.

    Az eszköz aktiválása után megnyithatja a felügyeleti erőforrást az elemből, és megnyithatja a rendelési elemet a felügyeleti erőforrásból.

Felügyeleti erőforrás létrehozása minden eszközhöz

Ha felügyeleti erőforrást szeretne létrehozni egy, az Azure Edge Hardverközpontban megrendelt eszközhöz, hajtsa végre az alábbi lépéseket:

  1. A Microsoft Azure hitelesítő adataival jelentkezzen be az Azure Portalra a következő URL-címen: https://portal.azure.com.

  2. Az új felügyeleti erőforrás létrehozásának két módja van:

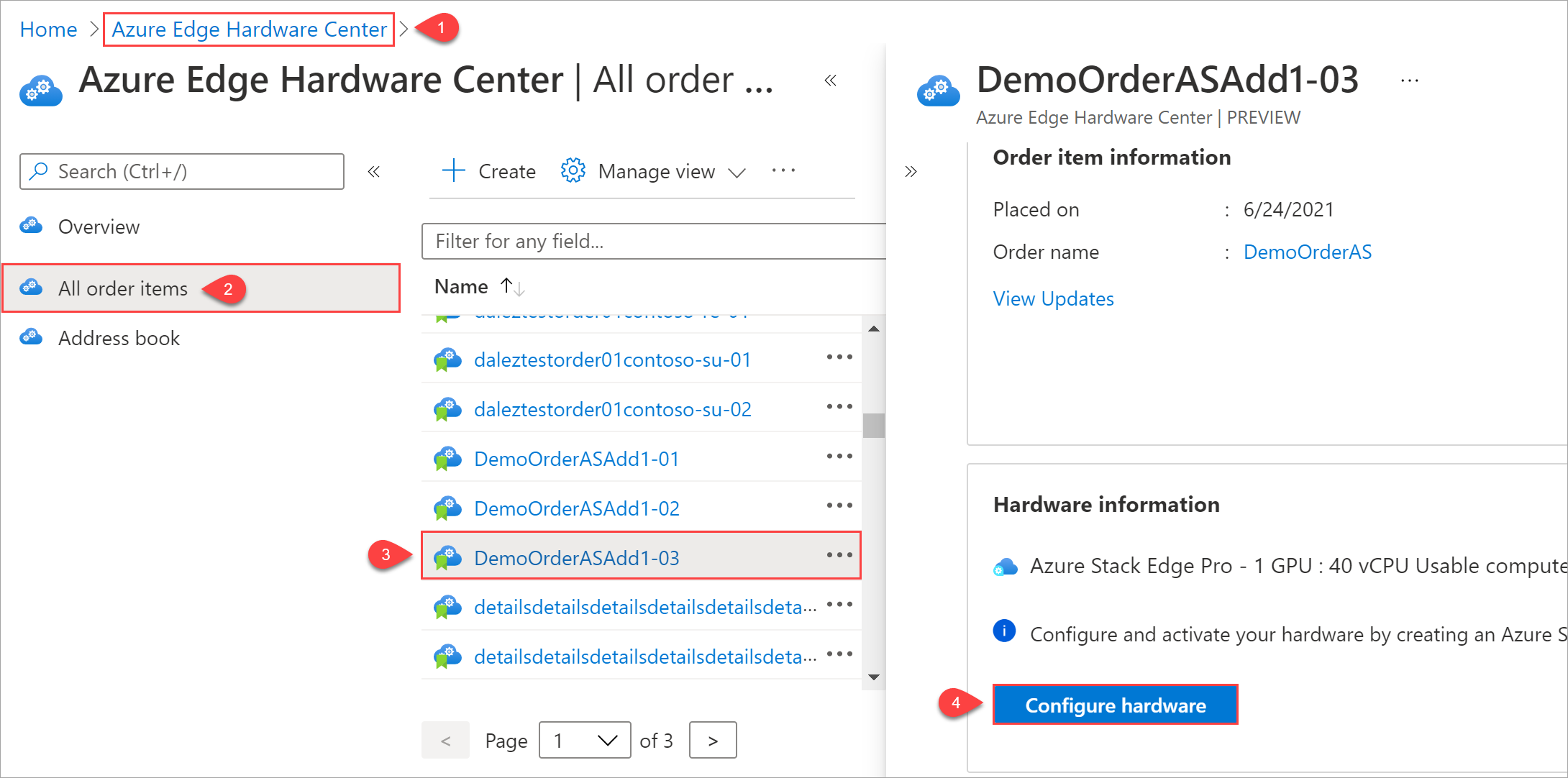

    • Az Azure Edge Hardverközponton keresztül: Keresse meg és válassza ki az Azure Edge Hardverközpontot. A Hardverközpontban jelenítse meg az Összes rendelési elemet. Válassza ki az elem nevét. Az Elem áttekintése területen válassza a Hardver konfigurálása lehetőséget.

      A hardver konfigurálása lehetőség az eszköz kiszállítása után jelenik meg.

      Illustration showing 4 steps to start management resource creation from an order item in the Azure Edge Hardware Center.

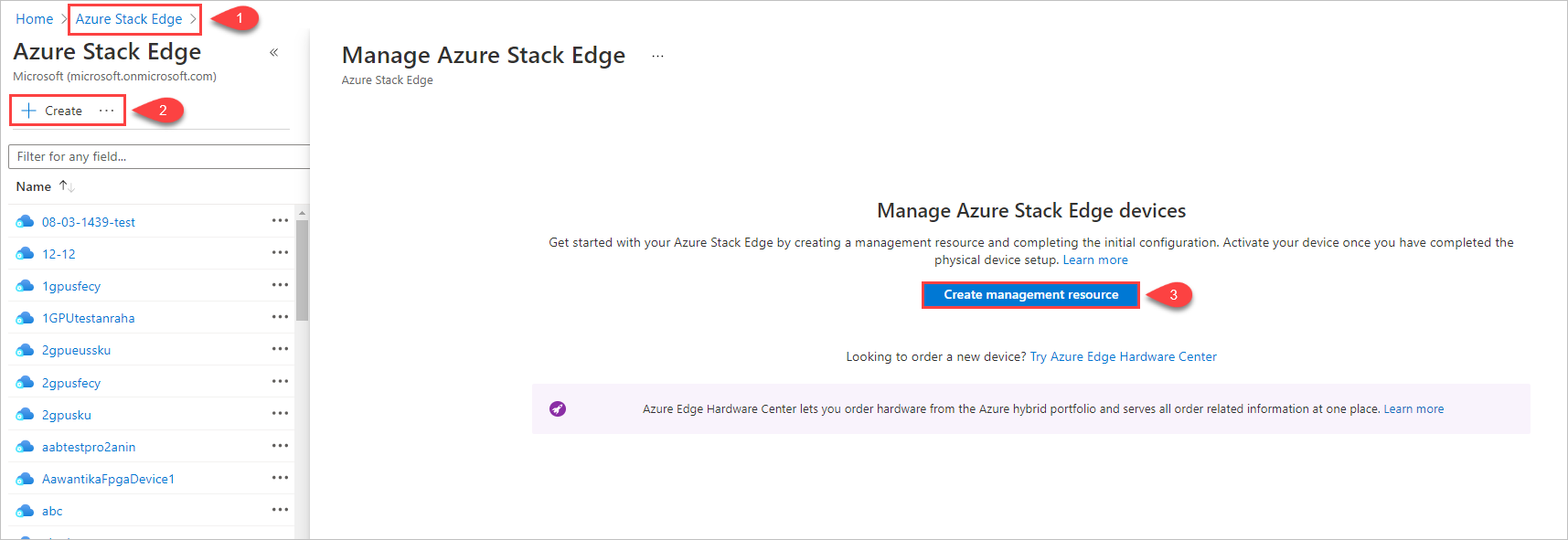

    • Az Azure Stack Edge-ben: Keresse meg és válassza ki az Azure Stack Edge-et. Válassza a +Létrehozás lehetőséget. Ezután válassza a Felügyeleti erőforrás létrehozása lehetőséget.

      Illustration showing 3 steps to start management resource creation in Azure Stack Edge.

    Megnyílik a Felügyeleti erőforrás létrehozása varázsló.

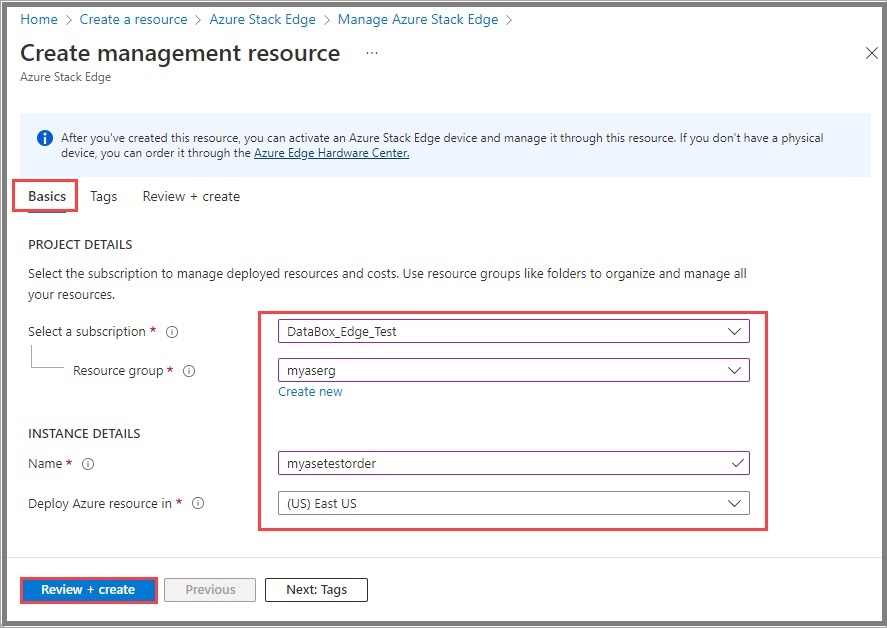

  3. Az Alapok lapon adja meg a következő beállításokat:

    Beállítás Value
    Előfizetéskiválasztása 1 Válassza ki a felügyeleti erőforráshoz használni kívánt előfizetést.
    1. erőforráscsoport Válassza ki a felügyeleti erőforráshoz használni kívánt erőforráscsoportot.
    Név Adja meg a felügyeleti erőforrás nevét.
    Azure-erőforrás üzembe helyezése Válassza ki azt az országot vagy régiót, ahol a felügyeleti erőforrás metaadatai találhatók. A metaadatok a fizikai eszközétől eltérő helyen tárolhatók.

    1 A szervezetek különböző előfizetéseket és erőforráscsoportokat használhatnak az eszközök rendeléséhez, mint a kezelésükhöz.

    Screenshot of the Basics tab for Create Management Resource. The Basics tab, options, and Review Plus Create button are highlighted.

    A folytatáshoz válassza a Véleményezés + létrehozás lehetőséget .

  4. A Véleményezés + létrehozás lapon tekintse át a felügyeleti erőforrás alapbeállításait és a használati feltételeket. Válassza a Létrehozás parancsot.

    Ha ezt az eljárást úgy indította el, hogy egy Azure Edge Hardverközpont-sorrendben egy kézbesített elem hardverének konfigurálására kattint, az eszköz, a rendelési erőforrás neve és a rendelés állapota megjelenik a képernyő tetején.

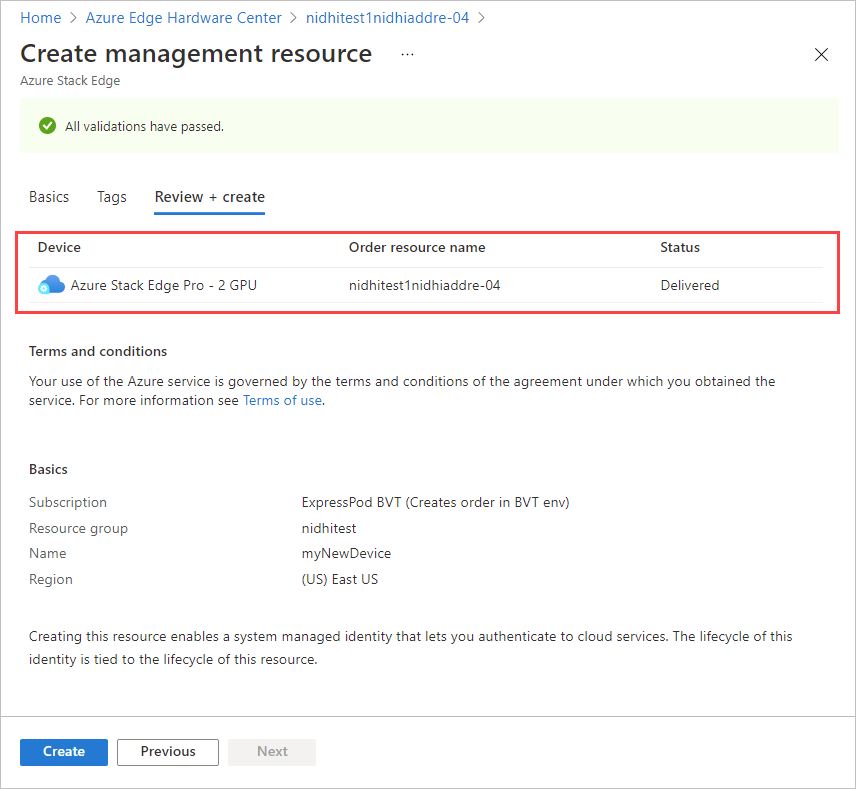

    Screenshot of Review Plus Create tab when an Azure Stack Edge management resource is created for an order item in Azure Edge Hardware Center. Device order info is highlighted.

    A Létrehozás gomb csak akkor érhető el, ha az összes ellenőrzési ellenőrzés sikeres volt.

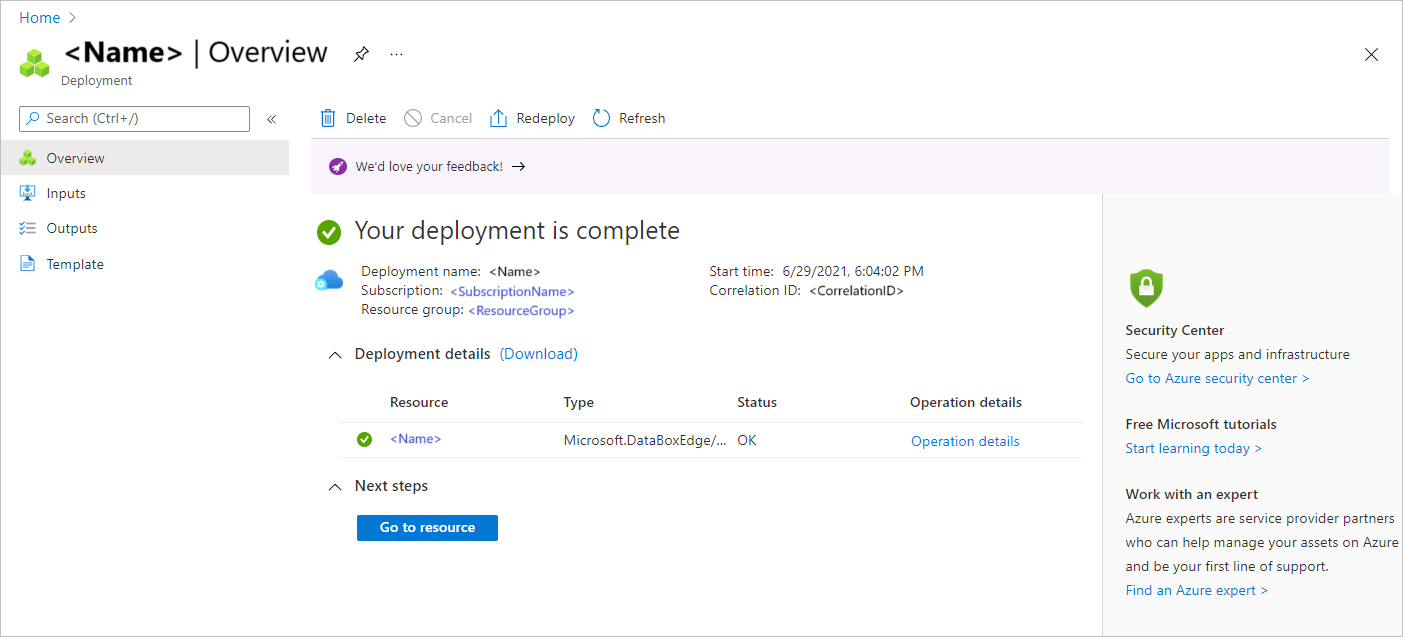

  5. Amikor a folyamat befejeződött, megnyílik az új erőforrás Áttekintés panelje.

    Screenshot showing a completed management resource in Azure Stack Edge.

Az aktiválási kulcs lekérése

Ha az Azure Stack Edge-erőforrás működik és elérhető, le kell kérnie az aktiválási kulcsot. Ez a kulcs az Azure Stack Edge Pro GPU-eszköz aktiválásához és az erőforráshoz való csatlakoztatásához használható. Ezt a kulcsot lekérheti most, amíg az Azure Portalon van.

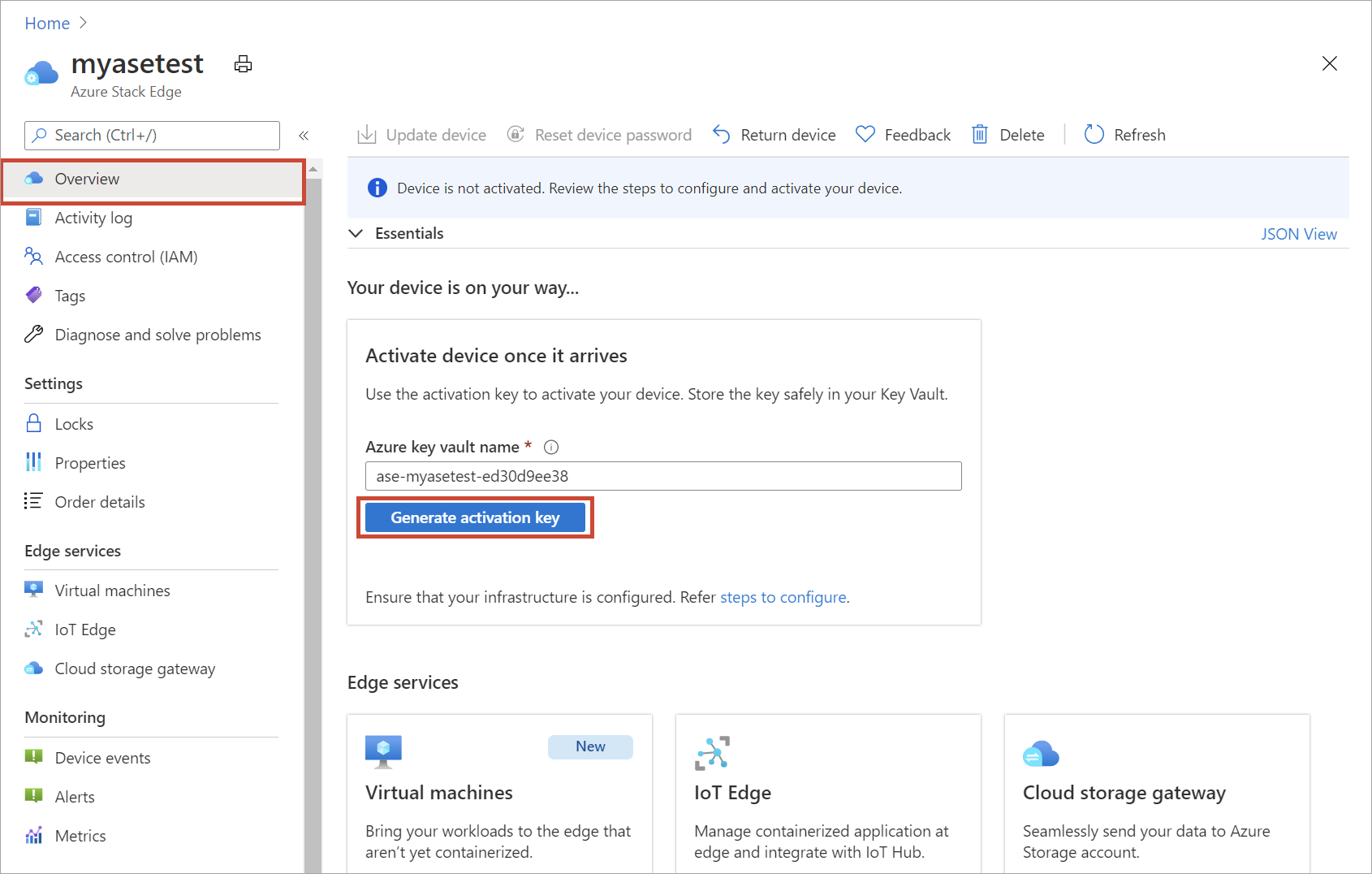

  1. Válassza ki a létrehozott erőforrást, és válassza az Áttekintés lehetőséget.

  2. A jobb oldali panelen adja meg az Azure Key Vault nevét, vagy fogadja el az alapértelmezett nevet. A kulcstartó neve 3 és 24 karakter között lehet.

    A rendszer létrehoz egy kulcstartót minden olyan Azure Stack Edge-erőforráshoz, amely az eszközével aktiválódik. A kulcstartó lehetővé teszi a titkos kódok tárolását és elérését, például a szolgáltatás csatornaintegritási kulcsát (CIK) a kulcstartó tárolja.

    Miután megadta a kulcstartó nevét, válassza a Kulcs létrehozása lehetőséget az aktiválási kulcs létrehozásához.

    Screenshot of the Overview pane for a newly created Azure Stack Edge resource. The Generate Activation Key button is highlighted.

    Várjon néhány percet, amíg létrejön a kulcstartó és az aktiválási kulcs. Kattintson a másolás ikonra a kulcs másolásához és későbbi használatra való mentéséhez.

Fontos

  • Az aktiválási kulcs a létrehozása után három nappal lejár.
  • Ha a kulcs lejárt, hozzon létre egy új kulcsot. A régebbi kulcs nem lesz érvényes.

Következő lépések

Ebben az oktatóanyagban megismerhette az Azure Stack Edge-cikkeket, például:

  • Új erőforrás létrehozása
  • Az aktiválási kulcs lekérése

Lépjen tovább a következő oktatóanyagra, amelyből megtudhatja, hogyan telepítheti az Azure Stack Edge-et.

Az Azure Stack Edge Pro GPU telepítése
