Oktatóanyag: WebSphere-alkalmazáskiszolgáló migrálása azure-beli virtuális gépekre magas rendelkezésre állással és vészhelyreállítással
Ez az oktatóanyag egy egyszerű és hatékony módszert mutat be a javai magas rendelkezésre állás és vészhelyreállítás (HA/DR) megvalósítására a WebSphere Application Server azure-beli virtuális gépeken (VM-eken) való használatával. A megoldás bemutatja, hogyan lehet alacsony helyreállítási időkorlátot (RTO) és helyreállításipont-célkitűzést (RPO) elérni egy egyszerű adatbázis-vezérelt Jakarta EE-alkalmazás használatával, amely a WebSphere alkalmazáskiszolgálón fut. A HA/DR egy összetett témakör, számos lehetséges megoldással. A legjobb megoldás az egyedi követelményektől függ. A HA/DR implementálásának egyéb módjaiért tekintse meg a cikk végén található erőforrásokat.
Ebben az oktatóanyagban az alábbiakkal fog megismerkedni:
- Az Azure-ra optimalizált ajánlott eljárások használata a magas rendelkezésre állás és a vészhelyreállítás eléréséhez.
- Microsoft Azure SQL Database feladatátvételi csoport beállítása párosított régiókban.
- Állítsa be az elsődleges WebSphere-fürtöt az Azure-beli virtuális gépeken.
- Állítsa be a fürt vészhelyreállítását az Azure Site Recovery használatával.
- Azure Traffic Manager beállítása.
- Feladatátvétel tesztelése elsődlegesről másodlagosra.

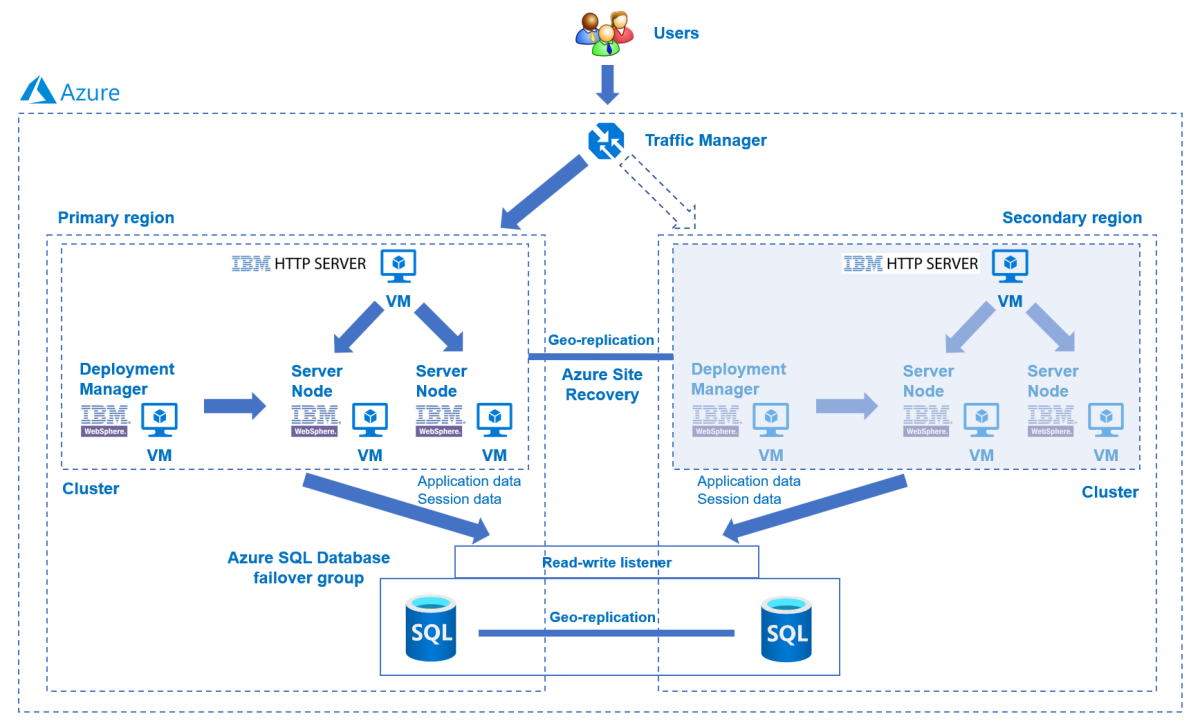

Az alábbi ábra a buildelt architektúrát mutatja be:
Az Azure Traffic Manager ellenőrzi a régiók állapotát, és ennek megfelelően irányítja a forgalmat az alkalmazásszinthez. Az elsődleges régió teljes körűen üzembe helyezve a WebSphere-fürtöt. Miután az elsődleges régiót az Azure Site Recovery védi, visszaállíthatja a másodlagos régiót a feladatátvétel során. Ennek eredményeképpen az elsődleges régió aktívan kiszolgálja a felhasználóktól érkező hálózati kéréseket, míg a másodlagos régió passzív és aktiválva van, hogy csak akkor fogadja a forgalmat, ha az elsődleges régió szolgáltatáskimaradást tapasztal.
Az Azure Traffic Manager észleli az IBM HTTP-kiszolgálón üzembe helyezett alkalmazás állapotát a feltételes útválasztás implementálásához. Az alkalmazásszint geo feladatátvételi RTO-jának időtartama az elsődleges fürt leállításának, a másodlagos fürt visszaállításának, a virtuális gépek indításának és a másodlagos WebSphere-fürt futtatásának időpontjától függ. Az RPO az Azure Site Recovery és az Azure SQL Database replikációs szabályzatától függ. Ennek a függőségnek az az oka, hogy a fürt adatai a virtuális gépek helyi tárolójában lesznek tárolva és replikálva, az alkalmazásadatok pedig megmaradnak és replikálódnak az Azure SQL Database feladatátvételi csoportjában.
Az előző ábrán az elsődleges és a másodlagos régió látható a HA/DR architektúrát alkotó két régióként. Ezeknek a régióknak Azure-párosított régióknak kell lenniük. A párosított régiókról további információt az Azure régiók közötti replikációja című témakörben talál. A cikk az USA keleti régióját és az USA nyugati régióját használja két régióként, de bármilyen párosított régió lehet, amely értelmes az Ön forgatókönyvéhez. A régiópárosítások listájáért tekintse meg az Azure régióközi replikáció Azure-párosított régiók szakaszát.
Az adatbázisszint egy Azure SQL Database feladatátvételi csoportból áll, amely egy elsődleges kiszolgálóval és egy másodlagos kiszolgálóval rendelkezik. Az olvasási/írási figyelő végpontja mindig az elsődleges kiszolgálóra mutat, és minden régióban csatlakozik a WebSphere-fürthöz. A geo feladatátvétel a csoport összes másodlagos adatbázisát az elsődleges szerepkörre váltja. Az Azure SQL Database geo feladatátvételi RPO-jával és RTO-jával kapcsolatban lásd az Azure SQL Database üzletmenet-folytonosságának áttekintését.
Ez az oktatóanyag az Azure Site Recoveryvel és az Azure SQL Database szolgáltatással készült, mivel az oktatóanyag ezen szolgáltatások HA-funkcióira támaszkodik. Más adatbázis-lehetőségek is lehetségesek, de minden kiválasztott adatbázis HA-funkcióit figyelembe kell vennie.
Előfeltételek
- Azure-előfizetés. Ha nem rendelkezik Azure-előfizetéssel, első lépésként mindössze néhány perc alatt létrehozhat egy ingyenes fiókot.
- Győződjön meg arról, hogy rendelkezik a
Contributor
szerepkörével az előfizetésben. A hozzárendelés ellenőrzéséhez kövesse az Azure-szerepkör-hozzárendelések listázásának lépéseit az Azure Portalon. - Helyi gép előkészítése Windows, Linux vagy macOS rendszerrel.
- Telepítse és állítsa be a Gitet.
- Telepítse a Java SE 17-es vagy újabb verzióját – például az OpenJDK Microsoft-buildje.
- Telepítse a Maven 3.9.3-s vagy újabb verzióját.
Azure SQL Database feladatátvételi csoport beállítása párosított régiókban
Ebben a szakaszban egy Azure SQL Database feladatátvételi csoportot hoz létre párosított régiókban a WebSphere-fürtökkel és -alkalmazásokkal való használatra. Egy későbbi szakaszban úgy konfigurálja a WebSphere-et, hogy a munkamenet-adatait az adatbázisba tárolja. Ez a gyakorlat egy tábla létrehozására hivatkozik a munkamenetek megőrzéséhez.
Először hozza létre az elsődleges Azure SQL Database-t az Azure Portal rövid útmutatójának lépéseit követve: Egyetlen adatbázis létrehozása – Azure SQL Database. Kövesse az "Erőforrások törlése" szakasz lépéseit, de nem tartalmazza azokat. A cikk végighaladtával kövesse az alábbi utasításokat, majd térjen vissza a cikkhez az Azure SQL Database létrehozása és konfigurálása után:
Amikor eléri a Create a single database (Önálló adatbázis létrehozása) szakaszt, kövesse az alábbi lépéseket:
- Az új erőforráscsoport létrehozásához a 4. lépésben mentse az erőforráscsoport névértékét – például
myResourceGroup
. - Az adatbázis nevének 5. lépésében mentse az adatbázisnév értékét – például
mySampleDatabase
. - A kiszolgáló létrehozásához kövesse a következő lépéseket a 6. lépésben:
- Adjon meg egy egyedi kiszolgálónevet – például
sqlserverprimary-mjg022624
. - A Hely beállításnál válassza az USA keleti régióját.
- A hitelesítési módszerhez válassza az SQL-hitelesítés használata lehetőséget.
- Mentse félre a kiszolgáló rendszergazdai bejelentkezési értékét – például
azureuser
. - Mentse a jelszó értékét.
- Adjon meg egy egyedi kiszolgálónevet – például
- A 8. lépésben a Számítási feladatok környezetében válassza a Fejlesztés lehetőséget. Tekintse meg a leírást, és fontolja meg a számítási feladat egyéb lehetőségeit.
- A 11. lépésben a Backup Storage redundancia esetében válassza a Helyileg redundáns biztonsági mentési tár lehetőséget. Fontolja meg a biztonsági mentések egyéb lehetőségeit. További információkért tekintse meg az Azure SQL Database automatikus biztonsági mentéseinek biztonsági mentési tárterületredundanciával foglalkozó szakaszát.
- A 14. lépésben a Tűzfalszabályok konfigurációjában válassza az Igen lehetőséget, ha engedélyezni szeretné az Azure-szolgáltatások és -erőforrások számára a kiszolgáló elérését.
- Az új erőforráscsoport létrehozásához a 4. lépésben mentse az erőforráscsoport névértékét – például
Amikor eléri az adatbázis lekérdezése szakaszt, kövesse az alábbi lépéseket:
A 3. lépésben adja meg az SQL-hitelesítési kiszolgáló rendszergazdai bejelentkezési adatait a bejelentkezéshez.
Feljegyzés
Ha a bejelentkezés az ügyfélhez hasonló hibaüzenettel meghiúsul, és az "xx.xx.xx.xx" IP-cím nem fér hozzá a kiszolgálóhoz, a hibaüzenet végén válassza az Allowlist IP xx.xx.xx.xx parancsot a kiszolgáló <your-sqlserver-name> nevére. Várja meg, amíg a kiszolgáló tűzfalszabályai frissülnek, majd kattintson ismét az OK gombra .
Miután futtatta a minta lekérdezést az 5. lépésben, törölje a szerkesztőt, és írja be a következő lekérdezést, majd válassza újra a Futtatás lehetőséget :
CREATE TABLE sessions ( ID VARCHAR(128) NOT NULL, PROPID VARCHAR(128) NOT NULL, APPNAME VARCHAR(128) NOT NULL, LISTENERCNT SMALLINT, LASTACCESS BIGINT, CREATIONTIME BIGINT, MAXINACTIVETIME INT, USERNAME VARCHAR(256), SMALL VARBINARY(MAX), MEDIUM VARCHAR(MAX), LARGE VARBINARY(MAX) );
Sikeres futtatás után látnia kell, hogy a Lekérdezés sikeres volt: Érintett sorok: 0.
Az adatbázistábla
sessions
a WebSphere-alkalmazás munkamenet-adatainak tárolására szolgál. A WebSphere-fürt adatai, beleértve a tranzakciónaplókat is, megmaradnak azon virtuális gépek helyi tárolójában, ahol a fürt telepítve van.
Ezután hozzon létre egy Azure SQL Database feladatátvételi csoportot az Azure Portal Azure SQL Database feladatátvételi csoportjának konfigurálásával kapcsolatos lépéseit követve. Csak a következő szakaszokra van szüksége: Feladatátvételi csoport létrehozása és a tervezett feladatátvétel tesztelése. A cikk végighaladtával kövesse az alábbi lépéseket, majd térjen vissza a cikkhez az Azure SQL Database feladatátvételi csoport létrehozása és konfigurálása után:
A Feladatátvételi csoport létrehozása szakaszban kövesse az alábbi lépéseket:
- A feladatátvételi csoport létrehozásához az 5. lépésben adja meg és mentse el az egyedi feladatátvételi csoport nevét – például
failovergroup-mjg022624
. - A kiszolgáló konfigurálásának 5. lépésében válassza ki az új másodlagos kiszolgáló létrehozásának lehetőségét, majd kövesse az alábbi lépéseket:
- Adjon meg egy egyedi kiszolgálónevet – például
sqlserversecondary-mjg022624
. - Adja meg ugyanazt a kiszolgálói rendszergazdát és jelszót, mint az elsődleges kiszolgáló.
- A Hely mezőben válassza az USA nyugati régiójában található (USA) lehetőséget.
- Győződjön meg arról, hogy az Azure-szolgáltatások számára engedélyezve van a kiszolgáló elérése.
- Adjon meg egy egyedi kiszolgálónevet – például
- A csoport adatbázisainak konfigurálásához az 5. lépésben válassza ki az elsődleges kiszolgálón létrehozott adatbázist – például
mySampleDatabase
.
- A feladatátvételi csoport létrehozásához az 5. lépésben adja meg és mentse el az egyedi feladatátvételi csoport nevét – például
Miután elvégezte a Tervezett feladatátvétel tesztelése szakaszban szereplő összes lépést, tartsa nyitva a feladatátvételi csoport lapját, és használja később a WebSphere-fürtök feladatátvételi tesztje során.
Az elsődleges WebSphere-fürt beállítása Azure-beli virtuális gépeken
Ebben a szakaszban az elsődleges WebSphere-fürtöket azure-beli virtuális gépeken hozza létre az IBM WebSphere Alkalmazáskiszolgáló-fürt azure-beli virtuális gépeken való használatával. A rendszer a feladatátvétel során visszaállítja a másodlagos fürtöt az elsődleges fürtből az Azure Site Recovery későbbi használatával.
Az elsődleges WebSphere-fürt üzembe helyezése
Először nyissa meg az IBM WebSphere alkalmazáskiszolgáló-fürtöt az Azure-beli virtuális gépeken ajánlatban a böngészőben, és válassza a Létrehozás lehetőséget. Ekkor megjelenik az ajánlat Alapjai panelje.

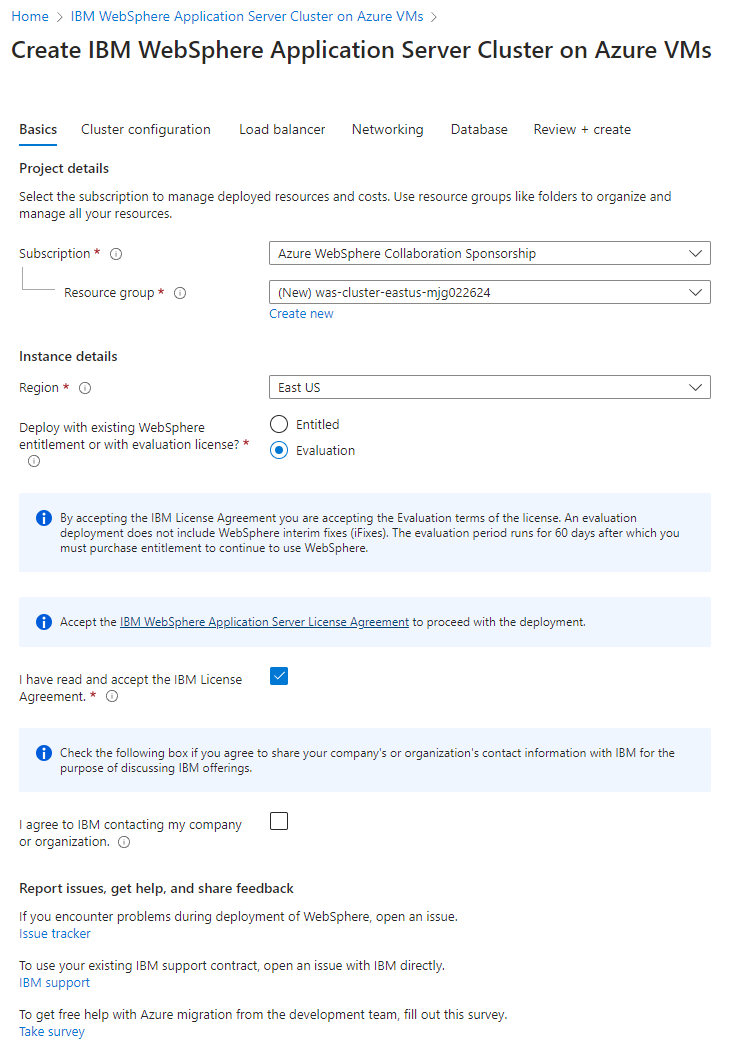

Az Alapismeretek panel kitöltéséhez kövesse az alábbi lépéseket:
- Győződjön meg arról, hogy az előfizetésben megjelenített érték ugyanaz, mint az előfeltételek szakaszban felsorolt szerepkörök.
- Az ajánlatot üres erőforráscsoportban kell üzembe helyeznie. Az Erőforráscsoport mezőben válassza az Új létrehozása lehetőséget, és adjon meg egy egyedi értéket az erőforráscsoport számára – például
was-cluster-eastus-mjg022624
. - A Példány részletei területen válassza az USA keleti régiója lehetőséget a Régió területen.
- Ha meglévő WebSphere-jogosultsággal vagy kiértékelési licenccel szeretné üzembe helyezni az üzembe helyezést, válassza az oktatóanyag kiértékelése lehetőséget. Kiválaszthatja a Jogosult lehetőséget is, és megadhatja az IBMid hitelesítő adatait.
- Válassza az I have read and accept the IBM License Agreement..
- Hagyja meg a többi mező alapértelmezett értékét.
- A Tovább gombra kattintva lépjen a Fürtkonfiguráció panelre.

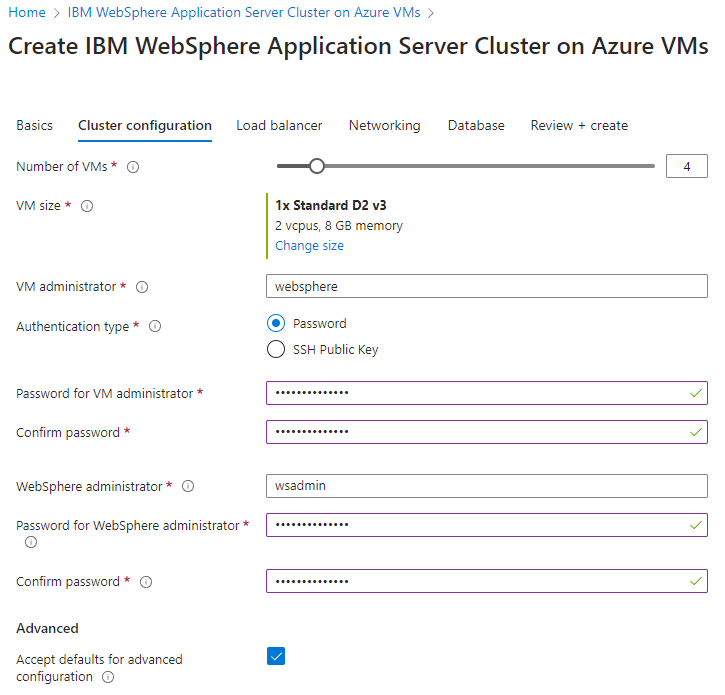

A Fürtkonfiguráció panel kitöltéséhez kövesse az alábbi lépéseket:
- A virtuálisgép-rendszergazdai jelszó megadásához adjon meg egy jelszót.
- A WebSphere-rendszergazdai jelszó megadásához adjon meg egy jelszót. Mentse el a WebSphere-rendszergazda felhasználónevét és jelszavát.
- Hagyja meg a többi mező alapértelmezett értékét.
- A Tovább gombra kattintva lépjen a Terheléselosztó panelre.

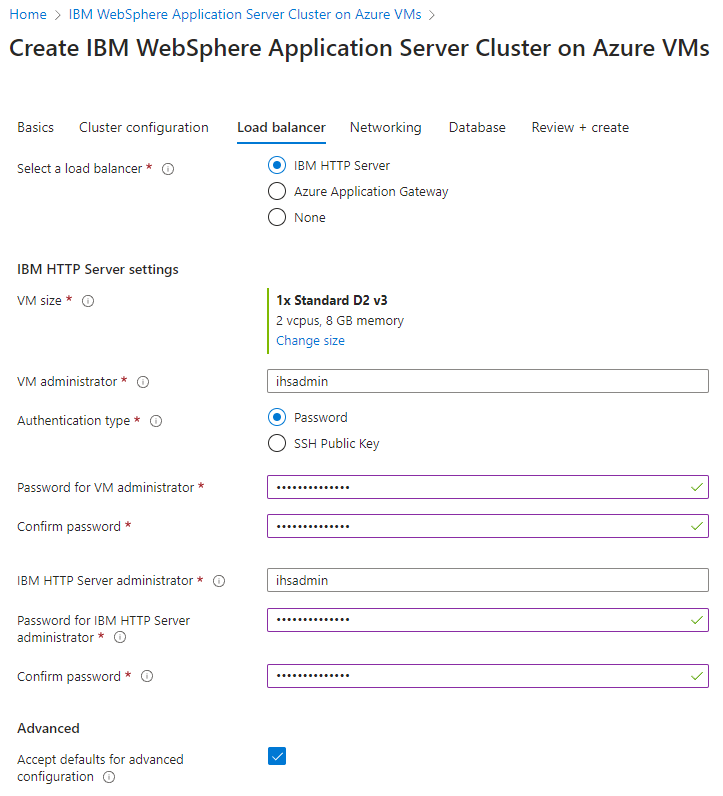

A Terheléselosztó panel kitöltéséhez kövesse az alábbi lépéseket:
- A virtuálisgép-rendszergazdai jelszó megadásához adjon meg egy jelszót.
- Az IBM HTTP Server rendszergazdájának jelszavaként adjon meg egy jelszót.
- Hagyja meg a többi mező alapértelmezett értékét.
- A Tovább gombra kattintva lépjen a Hálózatkezelés panelre.

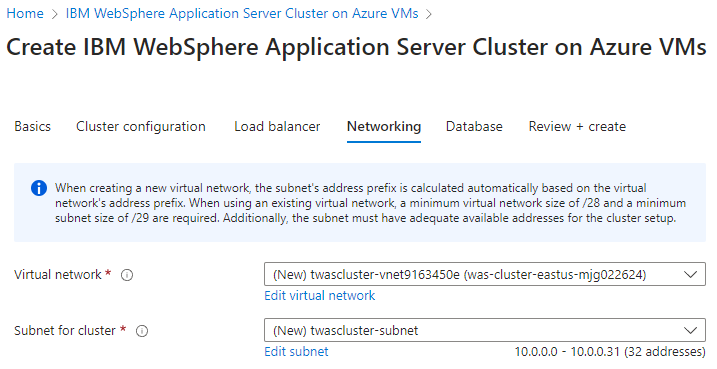

A Hálózatkezelés panelen az alapértelmezett értékekkel előre kitöltött mezőknek kell megjelennie. A Tovább gombra kattintva lépjen az Adatbázis panelre.

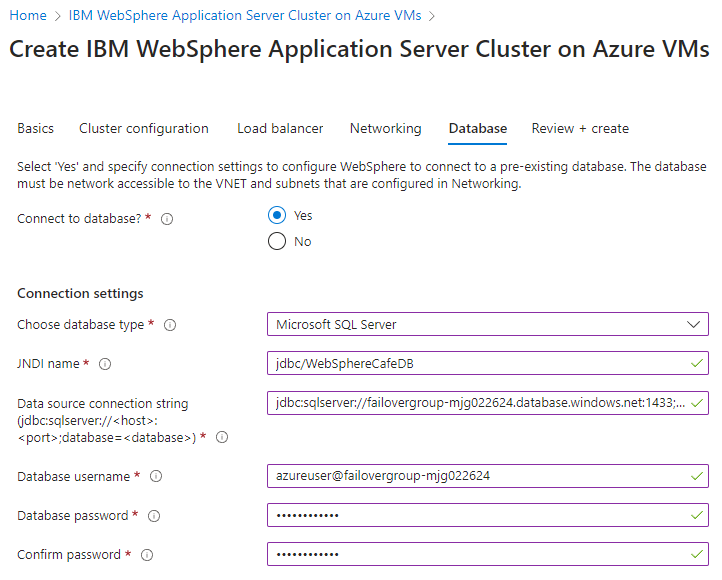

Az alábbi lépések bemutatják, hogyan töltheti ki az Adatbázis panelt:
- Csatlakozás adatbázishoz?, válassza az Igen lehetőséget.
- Az adatbázis típusának kiválasztásához válassza a Microsoft SQL Server lehetőséget.
- JNDI-névként adja meg a jdbc/WebSphereCafeDB nevet.
- Adatforrás kapcsolati sztring (jdbc:sqlserver://<host>:<port>; database=<database>), cserélje le a helyőrzőket az Azure SQL Database feladatátvételi csoportjának előző szakaszában mentett értékekre – például
jdbc:sqlserver://failovergroup-mjg022624.database.windows.net:1433;database=mySampleDatabase
. - Adatbázis-felhasználónév esetén adja meg a kiszolgáló rendszergazdai bejelentkezési nevét és a feladatátvételi csoport nevét, amit az előző szakaszban mentett – például
azureuser@failovergroup-mjg022624
.Feljegyzés
Ügyeljen arra, hogy a feladatátvételi csoporthoz a megfelelő adatbáziskiszolgáló-állomásnevet és adatbázis-felhasználónevet használja a kiszolgáló állomásneve és felhasználóneve helyett az elsődleges vagy biztonsági mentési adatbázisból. A feladatátvételi csoport értékeinek használatával gyakorlatilag arra utasítja a WebSphere-et, hogy beszéljen a feladatátvételi csoporttal. A WebSphere esetében azonban ez csak egy normál adatbázis-kapcsolat.
- Adja meg azt a kiszolgálói rendszergazdai bejelentkezési jelszót, amelyet korábban az adatbázisjelszóhoz mentett. Adja meg ugyanazt az értéket a Jelszó megerősítése mezőben.
- Hagyja meg a többi mező alapértelmezett értékét.
- Válassza az Áttekintés + létrehozás lehetőséget.
- Várjon, amíg a végleges ellenőrzés futtatása sikeresen befejeződik, majd válassza a Létrehozás lehetőséget.
Egy idő után megjelenik az üzembe helyezési oldal, ahol az üzembe helyezés folyamatban van.
Feljegyzés
Ha problémákat tapasztal a végleges ellenőrzés futtatása során ... javítsa ki őket, és próbálkozzon újra.
A kiválasztott régió hálózati feltételeitől és egyéb tevékenységeitől függően az üzembe helyezés akár 25 percet is igénybe vehet. Ezután látnia kell az üzembe helyezés befejeződött szövegét az üzembe helyezési oldalon.
A fürt üzembe helyezésének ellenőrzése
Üzembe helyezett egy IBM HTTP Servert (IHS) és egy WebSphere Deployment Managert (Dmgr) a fürtben. Az IHS terheléselosztóként működik a fürt összes alkalmazáskiszolgálója számára. A Dmgr egy webkonzolt biztosít a fürtkonfigurációhoz.
A következő lépésekkel ellenőrizheti, hogy az IHS és a Dmgr konzol működik-e, mielőtt továbblépne a következő lépésre:
Térjen vissza az Üzembe helyezés lapra, majd válassza a Kimenetek lehetőséget.

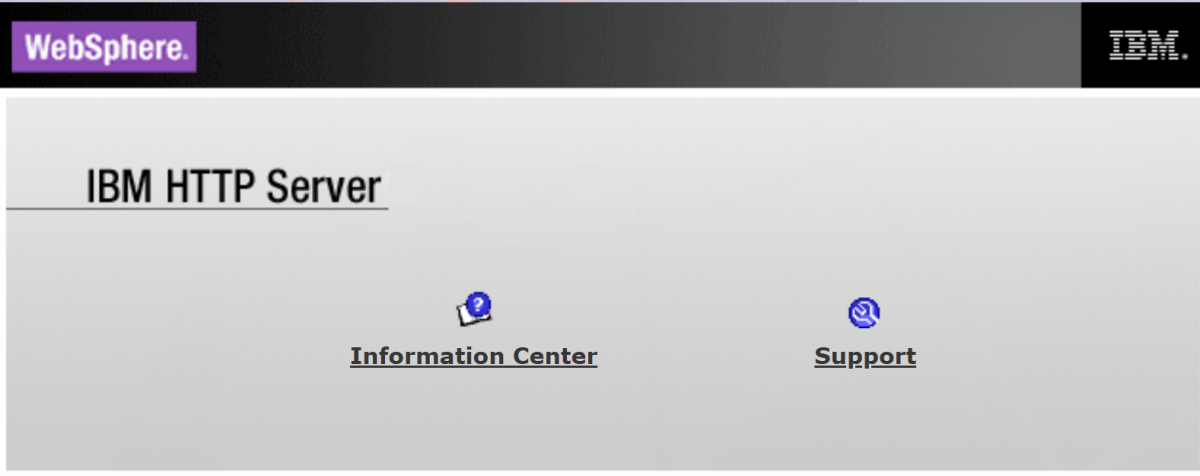

Másolja ki az ihsConsole tulajdonság értékét. Nyissa meg az URL-címet egy új böngészőlapon. Vegye figyelembe, hogy ebben a példában nem használjuk
https
az IHS-t. Az IHS üdvözlőoldalának hibaüzenet nélkül kell megjelennie. Ha nem, a folytatás előtt hibaelhárítást kell végeznie, és meg kell oldania a problémát. Tartsa nyitva a konzolt, és használja később a fürt alkalmazástelepítésének ellenőrzéséhez.Másolja ki és mentse félre az adminSecuredConsole tulajdonság értékét. Nyissa meg egy új böngészőlapon. Fogadja el a böngésző figyelmeztetését az önaláírt TLS-tanúsítványhoz. Ne menjen éles környezetbe önaláírt TLS-tanúsítvánnyal.
Ekkor megjelenik a WebSphere integrált megoldáskonzol bejelentkezési lapja. Jelentkezzen be a konzolra a korábban mentett WebSphere-rendszergazda felhasználónevével és jelszavával. Ha nem tud bejelentkezni, a folytatás előtt elhárítania és meg kell oldania a problémát. Tartsa nyitva a konzolt, és használja később a WebSphere-fürt további konfigurálása érdekében.
Az alábbi lépésekkel lekérheti az IHS nyilvános IP-címének nevét. Ezt az Azure Traffic Manager későbbi beállításakor használja.
- Nyissa meg azt az erőforráscsoportot, amelyben a fürt telepítve van – például az Áttekintés lehetőséget választva térjen vissza az üzembe helyezési lap Áttekintés paneljére, majd válassza az Ugrás az erőforráscsoportra lehetőséget.
- Az erőforrások táblájában keresse meg a Típus oszlopot. Válassza ki az erőforrás típusa szerinti rendezéshez.
- Keresse meg a nyilvános IP-cím erőforrását előtaggal
ihs
, majd másolja és mentse a nevét.
A fürt konfigurálása
Először az alábbi lépésekkel engedélyezze a módosítások csomópontokkal való szinkronizálása lehetőséget, hogy minden konfiguráció automatikusan szinkronizálható legyen az összes alkalmazáskiszolgálóval:
- Váltson vissza a WebSphere integrált megoldások konzoljára, és jelentkezzen be újra, ha kijelentkezik.
- A navigációs panelen válassza a Rendszerfelügyeleti>konzol beállításai lehetőséget.
- A Konzolbeállítások panelen válassza a Módosítások szinkronizálása csomópontokkal lehetőséget, majd válassza az Alkalmaz lehetőséget. Látnia kell azt az üzenetet , amely szerint a beállítások megváltoztak.
Ezután az alábbi lépésekkel konfigurálhatja az adatbázis-elosztott munkameneteket az összes alkalmazáskiszolgálóhoz:
- A navigációs panelen válassza a Kiszolgálók>kiszolgálótípus websphere>alkalmazáskiszolgálói lehetőséget.
- Az Alkalmazáskiszolgálók panelen 3 alkalmazáskiszolgálónak kell megjelennie a listában. Az adatbázis-elosztott munkamenetek konfigurálásához minden alkalmazáskiszolgálóhoz kövesse az alábbi utasításokat:
- A szöveg alatti táblázatban az alábbi erőforrások felügyelete mellett válassza ki az alkalmazáskiszolgáló hivatkozását, amely a következővel
MyCluster
kezdődik: . - A Tárolóbeállítások szakaszban válassza a Munkamenet-kezelés lehetőséget.
- A További tulajdonságok szakaszban válassza az Elosztott környezet beállításai lehetőséget.
- Elosztott munkamenetek esetén válassza az Adatbázis (csak webtároló esetén támogatott)lehetőséget.
- Válassza az Adatbázis lehetőséget, és kövesse az alábbi lépéseket:
- Az adatforrás JNDI-nevének megadásához írja be a jdbc/WebSphereCafeDB nevet.
- Felhasználói azonosítóként adja meg a kiszolgáló rendszergazdai bejelentkezési nevét és a feladatátvételi csoport nevét, amelyet az előző szakaszban mentett – például
azureuser@failovergroup-mjg022624
. - Adja meg az Azure SQL Server rendszergazdai bejelentkezési jelszavát, amelyet korábban a Jelszóhoz mentett.
- A táblaterület neveként adja meg a munkameneteket.
- Válassza a Többsoros séma használata lehetőséget.
- Kattintson az OK gombra. Vissza lesz irányítva az Elosztott környezet beállításai panelre.
- A További tulajdonságok szakaszban válassza az Egyéni finomhangolási paraméterek lehetőséget.
- A finomhangolási szinthez válassza az Alacsony (feladatátvételre optimalizálva) lehetőséget.
- Kattintson az OK gombra.
- Az Üzenetek csoportban válassza a Mentés lehetőséget. Várjon a befejezésig.
- Válassza ki az alkalmazáskiszolgálók lehetőséget a felső sávon. A parancs visszairányítja az Alkalmazáskiszolgálók panelre.
- A szöveg alatti táblázatban az alábbi erőforrások felügyelete mellett válassza ki az alkalmazáskiszolgáló hivatkozását, amely a következővel
- A navigációs panelen válassza a Kiszolgálófürtök>>WebSphere alkalmazáskiszolgáló-fürtök lehetőséget.
- A WebSphere alkalmazáskiszolgáló-fürtök panelen látnia kell a fürtöt
MyCluster
a listában. Jelölje be a MyCluster melletti jelölőnégyzetet. - Válassza a Ripplestart lehetőséget.
- Várjon, amíg a fürt újraindul. Jelölje ki az Állapot ikont, és ha az új ablak nem jelenik meg a Started (Indítás) gombra, váltson vissza a konzolra, és frissítse a weblapot egy idő után. Ismételje meg a műveletet, amíg meg nem jelenik az Indítás gomb. Előfordulhat, hogy a Részleges kezdés a Kezdés állapot elérése előtt jelenik meg
Tartsa nyitva a konzolt, és használja később az alkalmazás üzembe helyezéséhez.
Mintaalkalmazás üzembe helyezése
Ez a szakasz bemutatja, hogyan helyezhet üzembe és futtathat egy CRUD Java/Jakarta EE-mintaalkalmazást egy WebSphere-fürtön vészhelyreállítási feladatátvételi teszthez.
Úgy konfigurálta az alkalmazáskiszolgálót, hogy az adatforrással jdbc/WebSphereCafeDB
tárolja a munkamenet-adatokat, ami lehetővé teszi a feladatátvételt és a terheléselosztást a WebSphere-alkalmazáskiszolgálók fürtjén. A mintaalkalmazás egy adatmegőrzési sémát is konfigurál az alkalmazásadatok coffee
ugyanazon az adatforráson való megőrzéséhezjdbc/WebSphereCafeDB
.
Először a következő parancsokkal töltse le, hozza létre és csomagolja be a mintát:
git clone https://github.com/Azure-Samples/websphere-cafe
cd websphere-cafe
git checkout 20240326
mvn clean package
Ha az állapotról szóló Detached HEAD
üzenetet lát, ezt az üzenetet nyugodtan figyelmen kívül hagyhatja.
A csomagot sikeresen létre kell hozni, és a parent-path-to-your-local-clone>/websphere-café/websphere-café-application/target/websphere-café.ear címen kell létrehozni és elhelyezni<. Ha nem látja a csomagot, a folytatás előtt elhárítania és meg kell oldania a problémát.
Ezután a következő lépésekkel helyezze üzembe a mintaalkalmazást a fürtben:
- Váltson vissza a WebSphere integrált megoldások konzoljára, és jelentkezzen be újra, ha kijelentkezik.
- A navigációs panelen válassza az Alkalmazások>alkalmazástípusok>WebSphere vállalati alkalmazásokat.
- A Vállalati alkalmazások panelen válassza a Fájl telepítése>lehetőséget. Ezután keresse meg a csomagot <a parent-path-to-your-local-clone>/websphere-café/websphere-café-application/target/websphere-café.ear címen, és válassza a Megnyitás lehetőséget. Válassza a Következő>következő> elemet.
- A Modulok leképezése kiszolgálókhoz panelen nyomja le a Ctrl billentyűt, és jelölje ki a Fürtök és kiszolgálók csoportban felsorolt összes elemet. Jelölje be a websphere-café.war melletti jelölőnégyzetet. Válassza az Alkalmazás lehetőséget. Válassza a Tovább gombot, amíg meg nem jelenik a Befejezés gomb.
- Válassza a Mentés befejezése>lehetőséget, majd várja meg a befejezést. Kattintson az OK gombra.
- Válassza ki a telepített alkalmazást
websphere-cafe
, majd kattintson a Start gombra. Várjon, amíg megjelennek az alkalmazás sikeres indítását jelző üzenetek. Ha nem látja a sikeres üzenetet, a folytatás előtt elhárítania és meg kell oldania a problémát.
Most az alábbi lépésekkel ellenőrizze, hogy az alkalmazás a várt módon fut-e:
Váltson vissza az IHS-konzolra. Fűzze hozzá az üzembe helyezett alkalmazás környezeti gyökerét
/websphere-cafe/
például a címsorhoz,http://ihs70685e.eastus.cloudapp.azure.com/websphere-cafe/

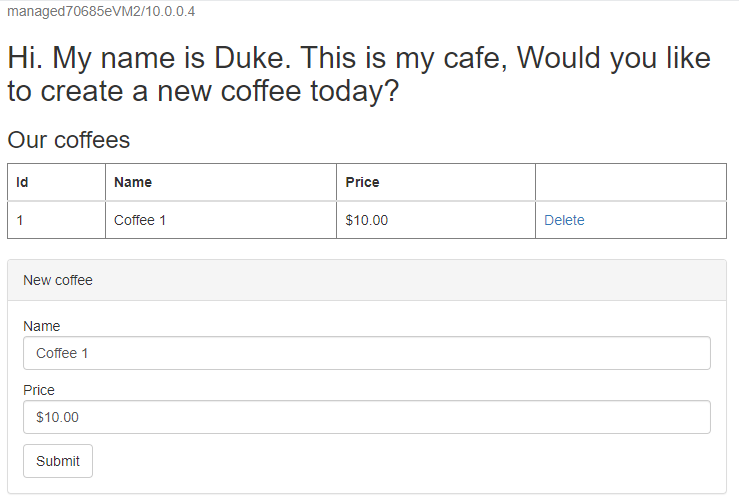

majd nyomja le az Enter billentyűt. A mintaalkalmazás üdvözlőoldalának kell megjelennie.Hozzon létre egy új kávét névvel és árral – például 10 usd áron – az 1. kávéhoz, amely az alkalmazás adattáblájába és az adatbázis munkamenettáblájába is megmarad. A megjelenő felhasználói felületnek az alábbi képernyőképhez hasonlónak kell lennie:
Ha a felhasználói felület nem hasonlít, hárítsa el és oldja meg a problémát.
A fürt vészhelyreállításának beállítása az Azure Site Recovery használatával

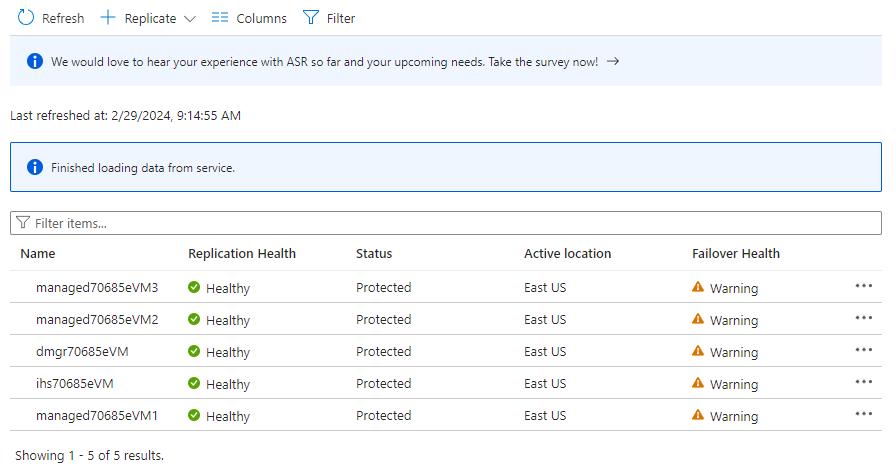

Ebben a szakaszban az Azure-beli virtuális gépek vészhelyreállítását állítja be az elsődleges fürtben az Azure Site Recovery használatával, a következő oktatóanyag lépéseit követve: Vészhelyreállítás beállítása Azure-beli virtuális gépekhez. Csak a következő szakaszokra van szüksége: Helyreállítási tár létrehozása és replikáció engedélyezése. A cikk végighaladtával figyeljen a következő lépésekre, majd térjen vissza a cikkhez az elsődleges fürt védelme után:
A Helyreállítási tár létrehozása szakaszban kövesse az alábbi lépéseket:
Az Erőforráscsoport 5. lépésében hozzon létre egy új, egyedi nevű erőforráscsoportot az előfizetésben – például
was-cluster-westus-mjg022624
.A Tárolónév 6. lépésében adjon meg egy tárolónevet – például
recovery-service-vault-westus-mjg022624
.A Régió 7. lépésében válassza az USA nyugati régióját.
Mielőtt a Véleményezés + létrehozás lehetőséget választja a 8. lépésben, válassza a Tovább: Redundancia lehetőséget. A Redundancia panelen válassza a Georedundáns lehetőséget a biztonsági mentési tár redundanciája és az Engedélyezés régióközi visszaállításhoz.
Feljegyzés
Győződjön meg arról, hogy a Redundancia panelen a Georedundáns lehetőséget választja a Biztonsági mentési tár redundanciája és a Régiók közötti visszaállítás engedélyezése beállításhoz. Ellenkező esetben az elsődleges fürt tárolása nem replikálható a másodlagos régióba.
Engedélyezze a Site Recoveryt a Site Recovery engedélyezése című szakasz lépéseit követve.
Amikor eléri a replikáció engedélyezése szakaszt, kövesse az alábbi lépéseket:
- A Forrásbeállítások kiválasztása szakaszban kövesse az alábbi lépéseket:
Régió esetén válassza az USA keleti régióját.
Erőforráscsoport esetén válassza ki azt az erőforrást, amelyben az elsődleges fürt üzembe van helyezve – például
was-cluster-eastus-mjg022624
.Feljegyzés
Ha a kívánt erőforráscsoport nem szerepel a listában, először kiválaszthatja az USA nyugati régióját a régióhoz, majd visszaállhat az USA keleti régiójára.
Hagyja meg a többi mező alapértelmezett értékét. Válassza a Tovább lehetőséget.
- A Virtuális gépek kiválasztása szakaszban jelölje ki a felsorolt öt virtuális gépet, majd válassza a Tovább lehetőséget.
- A replikációs beállítások áttekintése szakaszban kövesse az alábbi lépéseket:
- Célhelyként válassza az USA nyugati régióját.
- A Cél erőforráscsoport esetében válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
was-cluster-westus-mjg022624
. - Jegyezze fel az új feladatátvevő virtuális hálózatot és a feladatátvételi alhálózatot, amelyek az elsődleges régióban lévőkről vannak leképezve.
- Hagyja meg a többi mező alapértelmezett értékét.
- Válassza a Tovább lehetőséget.
- A Kezelés szakaszban kövesse az alábbi lépéseket:
- Replikációs szabályzat esetén használja az alapértelmezett 24 órás megőrzési szabályzatot. Új szabályzatot is létrehozhat a vállalata számára.
- Hagyja meg a többi mező alapértelmezett értékét.
- Válassza a Tovább lehetőséget.
- A Véleményezés szakaszban kövesse az alábbi lépéseket:
A replikáció engedélyezése lehetőség kiválasztása után figyelje meg az Azure-erőforrások létrehozása üzenetet. Ne zárja be ezt a panelt. az oldal alján jelenik meg. Ne tegyen semmit, és várja meg, amíg a panel automatikusan bezárul. A rendszer átirányítja a Site Recovery lapra.
A Védett elemek területen válassza a Replikált elemek lehetőséget. Kezdetben nincsenek felsorolva elemek, mert a replikáció még folyamatban van. A replikáció körülbelül egy órát vesz igénybe. Frissítse rendszeresen a lapot, amíg meg nem jelenik, hogy az összes virtuális gép védett állapotban van, ahogyan az alábbi képernyőképen látható:
- A Forrásbeállítások kiválasztása szakaszban kövesse az alábbi lépéseket:
Ezután hozzon létre egy helyreállítási tervet, amely tartalmazza az összes replikált elemet, hogy közös feladatátvételt hajthasson létre. Használja a helyreállítási terv létrehozása című témakör utasításait a következő testreszabásokkal:
- A 2. lépésben adja meg a terv nevét – például
recovery-plan-mjg022624
: . - A 3. lépésben a Forrás területen válassza az USA keleti régióját, a Cél területen pedig az USA nyugati régióját.
- Az elemek kijelölése 4. lépésében válassza ki az oktatóanyaghoz tartozó öt védett virtuális gépet.
Ezután létrehoz egy helyreállítási tervet. Tartsa nyitva a lapot, hogy később a feladatátvételi teszteléshez használhassa.
A másodlagos régió további hálózati konfigurációja
További hálózati konfigurációra is szükség van a másodlagos régióhoz való külső hozzáférés engedélyezéséhez és védelméhez feladatátvételi esemény esetén. Ehhez a konfigurációhoz kövesse az alábbi lépéseket:
Hozzon létre egy nyilvános IP-címet a Dmgr számára a másodlagos régióban a rövid útmutató utasításait követve: Nyilvános IP-cím létrehozása az Azure Portal használatával, az alábbi testreszabásokkal:
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
was-cluster-westus-mjg022624
. - Régió esetén válassza az USA nyugati régióját.
- A Név mezőbe írjon be egy értéket – például
dmgr-public-ip-westus-mjg022624
: . - A DNS-névcímkéhez adjon meg egy egyedi értéket – például
dmgrmjg022624
.
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
Hozzon létre egy másik nyilvános IP-címet az IHS-hez a másodlagos régióban ugyanazzal az útmutatóval, a következő testreszabásokkal:
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
was-cluster-westus-mjg022624
. - Régió esetén válassza az USA nyugati régióját.
- A Név mezőbe írjon be egy értéket – például
ihs-public-ip-westus-mjg022624
: . Írja le. - A DNS-névcímkéhez adjon meg egy egyedi értéket – például
ihsmjg022624
.
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
Hozzon létre egy hálózati biztonsági csoportot a másodlagos régióban a hálózati biztonsági csoport létrehozása, módosítása vagy törlése című szakasz utasításait követve, az alábbi testreszabásokkal:
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
was-cluster-westus-mjg022624
. - A Név mezőbe írjon be egy értéket – például
nsg-westus-mjg022624
: . - Régió esetén válassza az USA nyugati régióját.
- Erőforráscsoport esetén válassza ki azt az erőforráscsoportot, amelyben a szolgáltatás-helyreállítási tároló üzembe van helyezve – például
Hozzon létre egy bejövő biztonsági szabályt a hálózati biztonsági csoporthoz a cikk Biztonsági szabály létrehozása szakaszának utasításait követve, az alábbi testreszabásokkal:
- A 2. lépésben válassza ki a létrehozott hálózati biztonsági csoportot – például
nsg-westus-mjg022624
. - A 3. lépésben válassza a Bejövő biztonsági szabályok lehetőséget.
- A 4. lépésben szabja testre a következő beállításokat:
- Célporttartományok esetén adja meg a 9060 9080 9043 9443 80 értéket.
- A Protokoll beállításnál válassza a TCP lehetőséget.
- A Név mezőbe írja be a ALLOW_HTTP_ACCESS.
- A 2. lépésben válassza ki a létrehozott hálózati biztonsági csoportot – például
Társítsa a hálózati biztonsági csoportot egy alhálózathoz a társítás vagy a hálózati biztonsági csoport társítása a cikk alhálózati szakaszához vagy egy alhálózati szakaszból való társításával az alábbi testreszabásokkal:
- A 2. lépésben válassza ki a létrehozott hálózati biztonsági csoportot – például
nsg-westus-mjg022624
. - Válassza a Társítás lehetőséget, ha a hálózati biztonsági csoportot a korábban feljegyzett feladatátvevő alhálózathoz szeretné társítani.
- A 2. lépésben válassza ki a létrehozott hálózati biztonsági csoportot – például
Azure Traffic Manager beállítása
Ebben a szakaszban egy Azure Traffic Managert hoz létre, amellyel a forgalmat a globális Azure-régiók között terjesztheti a nyilvánosan elérhető alkalmazások között. Az elsődleges végpont az IHS nyilvános IP-címére mutat az elsődleges régióban. A másodlagos végpont az IHS nyilvános IP-címére mutat a másodlagos régióban.
Hozzon létre egy Azure Traffic Manager-profilt a rövid útmutató utasításait követve: Traffic Manager-profil létrehozása az Azure Portal használatával. Csak a következő szakaszokra van szüksége: Traffic Manager-profil létrehozása és Traffic Manager-végpontok hozzáadása. Át kell hagynia azokat a szakaszokat, amelyekbe az App Service-erőforrások létrehozásához van irányítva. Az alábbi lépéseket követve haladjon végig ezen szakaszokon, majd térjen vissza ehhez a cikkhez az Azure Traffic Manager létrehozása és konfigurálása után.
A Traffic Manager-profil létrehozása a 2. lépésben a Traffic Manager-profil létrehozása szakaszban kövesse az alábbi lépéseket:
- Mentse a név egyedi Traffic Manager-profilnevét – például
tmprofile-mjg022624
. - Mentse az erőforráscsoport új erőforráscsoportjának nevét – például
myResourceGroupTM1
.
- Mentse a név egyedi Traffic Manager-profilnevét – például
Amikor eléri a Traffic Manager-végpontok hozzáadása szakaszt, kövesse az alábbi lépéseket:
- Miután megnyitotta a Traffic Manager-profilt a 2. lépésben, a Konfiguráció lapon kövesse az alábbi lépéseket:
- A DNS élettartamához (TTL) adja meg a 10 értéket.
- A Végpontfigyelő beállításai területen adja meg a /websphere-café/ kifejezést, amely az üzembe helyezett mintaalkalmazás környezetgyökere.
- A gyors végpont feladatátvételi beállításai között használja a következő értékeket:
- Belső próba esetén válassza a 10-et.
- A hibák megengedett száma esetén adja meg a 3 értéket.
- A mintavétel időtúllépéséhez használja az 5-öt.
- Válassza a Mentés lehetőséget. Várjon, amíg befejeződik.
- Az elsődleges végpont
myPrimaryEndpoint
hozzáadásának 4. lépésében kövesse az alábbi lépéseket:- A Cél típusú erőforrás esetében válassza a Nyilvános IP-cím lehetőséget.
- Válassza a Nyilvános IP-cím kiválasztása legördülő menüt, és adja meg a korábban mentett IHS nyilvános IP-címének nevét az USA keleti régiójában. Egy bejegyzésnek egyezőnek kell lennie. Válassza ki a nyilvános IP-címhez.
- A 6. lépésben feladatátvételi/másodlagos végpont
myFailoverEndpoint
hozzáadásához kövesse az alábbi lépéseket:- A Cél típusú erőforrás esetében válassza a Nyilvános IP-cím lehetőséget.
- Válassza a Nyilvános IP-cím kiválasztása legördülő menüt, és adja meg a korábban mentett IHS nyilvános IP-címének nevét az USA nyugati régiójában. Egy bejegyzésnek egyezőnek kell lennie. Válassza ki a nyilvános IP-címhez.
- Várjon egy ideig. Válassza a Frissítés lehetőséget, amíg a végpont
myPrimaryEndpoint
monitorozási állapota online állapotú, a végpontmyFailoverEndpoint
monitorozási állapota pedig csökkentett.
- Miután megnyitotta a Traffic Manager-profilt a 2. lépésben, a Konfiguráció lapon kövesse az alábbi lépéseket:
Ezután az alábbi lépésekkel ellenőrizze, hogy az elsődleges WebSphere-fürtre telepített mintaalkalmazás elérhető-e a Traffic Manager-profilból:
Válassza a létrehozott Traffic Manager-profil áttekintését .
Jelölje ki és másolja ki a Traffic Manager-profil tartománynévrendszerének (DNS) nevét, majd fűzze hozzá például
http://tmprofile-mjg022624.trafficmanager.net/websphere-cafe/
a következőhöz/websphere-cafe/
: .Nyissa meg az URL-címet a böngésző új lapján. Látnia kell a korábban létrehozott kávét a lapon.
Hozzon létre egy másik kávét más néven és áron – például 20-ás áron –, amely az adatbázis alkalmazásadattáblájába és munkamenettáblájába is megmarad. A megjelenő felhasználói felületnek az alábbi képernyőképhez hasonlónak kell lennie:
Ha a felhasználói felület nem hasonlít, a folytatás előtt hárítsa el és oldja meg a problémát. Tartsa nyitva a konzolt, és használja később a feladatátvételi teszthez.
Most állítsa be a Traffic Manager-profilt. Tartsa nyitva a lapot, és a végpont állapotváltozásának monitorozására használja később egy feladatátvételi eseményben.
Feladatátvétel tesztelése elsődlegesről másodlagosra
A feladatátvétel teszteléséhez manuálisan kell feladatátvételt végeznie az Azure SQL Database-kiszolgálón és -fürtön, majd az Azure Portal használatával vissza kell adnia a feladatátvételt.
Feladatátvétel a másodlagos helyre
Először az alábbi lépésekkel végezze el az Azure SQL Database feladatátvételét az elsődleges kiszolgálóról a másodlagos kiszolgálóra:
- Váltson az Azure SQL Database feladatátvételi csoportjának böngészőlapjára – például
failovergroup-mjg022624
. - Válassza a Feladatátvételi>igen lehetőséget.
- Várjon, amíg befejeződik.
A következő lépésekkel feladatátvételt végezhet a WebSphere-fürtön a helyreállítási tervvel:
Az Azure Portal tetején található keresőmezőbe írja be a Recovery Services-tárolókat , majd válassza ki a Recovery Services-tárolókat a keresési eredmények között.
Válassza ki a Recovery Services-tároló nevét – például
recovery-service-vault-westus-mjg022624
.A Kezelés területen válassza a Helyreállítási tervek (Site Recovery) lehetőséget. Válassza ki a létrehozott helyreállítási tervet – például
recovery-plan-mjg022624
.Válassza a Feladatátvétel lehetőséget. Válassza ki, hogy megértem-e a kockázatot. Feladatátvételi teszt kihagyása. Hagyja meg a többi mező alapértelmezett értékeit, és válassza az OK gombot.
Feljegyzés
A feladatátvételi teszt és a feladatátvételi teszt futtatásával ellenőrizheti, hogy minden a várt módon működik-e a feladatátvétel tesztelése előtt. További információ : Oktatóanyag: Vészhelyreállítási gyakorlat futtatása Azure-beli virtuális gépekhez. Ez az oktatóanyag közvetlenül teszteli a feladatátvételt a gyakorlat egyszerűsítése érdekében.
Figyelje a feladatátvételt az értesítésekben, amíg be nem fejeződik. Az oktatóanyagban szereplő gyakorlat körülbelül 10 percet vesz igénybe.

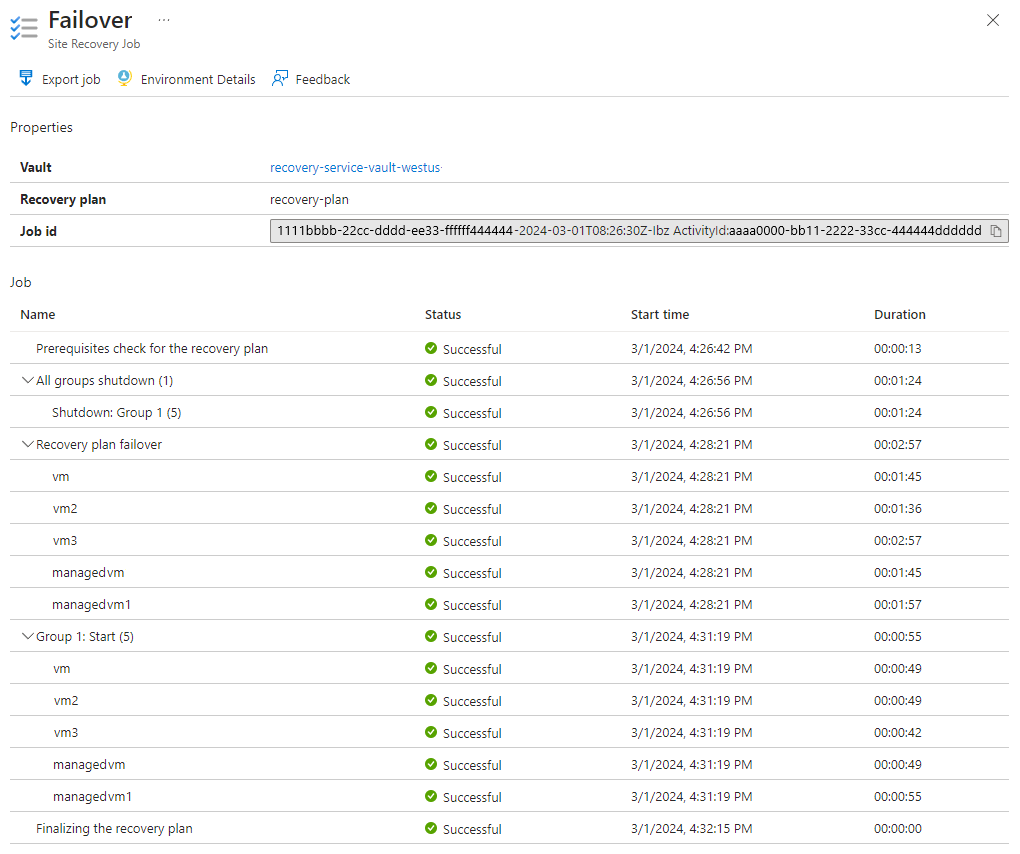

Ha szeretné, megtekintheti a feladatátvételi feladat részleteit, ha kiválasztja a feladatátvételi eseményt – például a "recovery-plan-mjg022624" feladatátvétele folyamatban van... - az értesítésekből.
Ezután az alábbi lépésekkel engedélyezheti a WebSphere integrált megoldáskonzolhoz és a másodlagos régióban található mintaalkalmazáshoz való külső hozzáférést:
- Az Azure Portal tetején található keresőmezőbe írja be az Erőforráscsoportokat , majd válassza ki az Erőforráscsoportokat a keresési eredmények között.
- Válassza ki a másodlagos régió erőforráscsoportjának nevét – például
was-cluster-westus-mjg022624
. Elemek rendezése típus szerint az Erőforráscsoport lapon. - Válassza a Hálózati adapter előtaggal lehetőséget
dmgr
. Válassza ki az IP-konfigurációk ipconfig1 elemét>. Válassza a Nyilvános IP-cím társítása lehetőséget. Nyilvános IP-cím esetén válassza ki az előtaggaldmgr
ellátott nyilvános IP-címet. Ez a korábban létrehozott cím. Ebben a cikkben a cím nevedmgr-public-ip-westus-mjg022624
. Válassza a Mentés lehetőséget, majd várja meg, amíg befejeződik. - Váltson vissza az erőforráscsoportra, és válassza ki a hálózati adapter előtagját
ihs
. Válassza ki az IP-konfigurációk ipconfig1 elemét>. Válassza a Nyilvános IP-cím társítása lehetőséget. Nyilvános IP-cím esetén válassza ki az előtaggalihs
ellátott nyilvános IP-címet. Ez a korábban létrehozott cím. Ebben a cikkben a cím neveihs-public-ip-westus-mjg022624
. Válassza a Mentés lehetőséget, majd várja meg, amíg befejeződik.
Most az alábbi lépésekkel ellenőrizze, hogy a feladatátvétel a várt módon működik-e:
Keresse meg a korábban létrehozott Dmgr nyilvános IP-címéhez tartozó DNS-névcímkét. Nyissa meg a Dmgr WebSphere integrált megoldáskonzol URL-címét egy új böngészőlapon. Ne felejtsd el használni
https
. Például:https://dmgrmjg022624.westus.cloudapp.azure.com:9043/ibm/console
. Frissítse a lapot, amíg meg nem jelenik az üdvözlőlap a bejelentkezéshez.Jelentkezzen be a konzolra a korábban mentett WebSphere-rendszergazda felhasználónévvel és jelszavával, majd kövesse az alábbi lépéseket:
A navigációs panelen válassza a Kiszolgálók minden kiszolgálója> lehetőséget. A Middleware-kiszolgálók panelen 4 kiszolgálónak kell megjelennie, köztük 3 WebSphere-alkalmazáskiszolgáló, amely WebSphere-fürtből
MyCluster
és 1 IHS-ből álló webkiszolgálóból áll. Frissítse a lapot, amíg az összes kiszolgáló el nem indul.A navigációs panelen válassza az Alkalmazások>alkalmazástípusok>WebSphere vállalati alkalmazásokat. A Nagyvállalati alkalmazások panelen 1 alkalmazásnak kell megjelennie –
websphere-cafe
listában és elindítva.A fürtkonfiguráció másodlagos régióban való érvényesítéséhez kövesse a Fürt konfigurálása szakasz lépéseit. Látnia kell, hogy a módosítások csomópontokkal és elosztott munkamenetekkel való szinkronizálásának beállításai replikálódnak a feladatátvevő fürtre, ahogyan az alábbi képernyőképeken látható:
Keresse meg a korábban létrehozott IHS nyilvános IP-címéhez tartozó DNS-névcímkét. Nyissa meg a gyökérkörnyezettel
/websphere-cafe/
kiegészített IHS-konzol URL-címét. Vegye figyelembe, hogy nem szabad használniahttps
. Ez a példa nem használhatóhttps
például az IHS-hezhttp://ihsmjg022624.westus.cloudapp.azure.com/websphere-cafe/
. A lapon két korábban létrehozott kávénak kell megjelennie.Váltson a Traffic Manager-profil böngészőlapjára, majd frissítse a lapot, amíg meg nem jelenik, hogy a végpont monitorozási állapotértéke online állapotúvá válik, és a végpont
myPrimaryEndpoint
monitorozási állapotértéke romlik.myFailoverEndpoint
Váltson a Böngésző lapra a Traffic Manager-profil DNS-nevével – például
http://tmprofile-mjg022624.trafficmanager.net/websphere-cafe/
. Frissítse a lapot, és ugyanazokat az adatokat kell látnia, mint az alkalmazás adattáblájában és a megjelenített munkamenettáblában. A megjelenő felhasználói felületnek az alábbi képernyőképhez hasonlónak kell lennie:Ha nem figyeli meg ezt a viselkedést, annak az lehet az oka, hogy a Traffic Manager időt vesz igénybe a DNS frissítéséhez, hogy a feladatátvételi helyre mutasson. A probléma az is lehet, hogy a böngésző gyorsítótárazza a dns-névfeloldási eredményt, amely a sikertelen helyre mutat. Várjon egy ideig, és frissítse újra a lapot.
A feladatátvétel véglegesítése
A feladatátvétel véglegesítéséhez kövesse az alábbi lépéseket, miután teljesítette a feladatátvételi eredményt:
Az Azure Portal tetején található keresőmezőbe írja be a Recovery Services-tárolókat , majd válassza ki a Recovery Services-tárolókat a keresési eredmények között.
Válassza ki a Recovery Services-tároló nevét – például
recovery-service-vault-westus-mjg022624
.A Kezelés területen válassza a Helyreállítási tervek (Site Recovery) lehetőséget. Válassza ki a létrehozott helyreállítási tervet – például
recovery-plan-mjg022624
.Válassza a Véglegesítés>OK gombot.
Figyelje a véglegesítést az értesítésekben, amíg befejeződik.

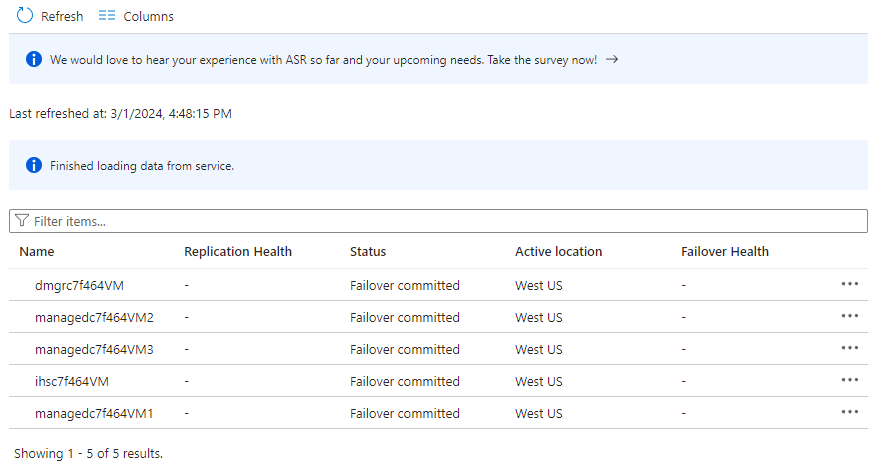

Válassza ki a helyreállítási terv elemeit. A feladatátvétel véglegesítéseként 5 elemet kell látnia.
A replikáció letiltása
A következő lépésekkel tiltsa le a helyreállítási terv elemeinek replikálását, majd törölje a helyreállítási tervet:
A helyreállítási terv elemeinek mindegyik eleméhez kattintson a három pontra (...), majd válassza a Replikáció letiltása lehetőséget.
Ha a rendszer arra kéri, hogy adjon meg egy okot a virtuális gép védelmének letiltására, válasszon egyet, amelyet szeretne – például befejeztem az alkalmazás áttelepítését. Kattintson az OK gombra.
Ismételje meg az 1. lépést, amíg le nem tiltja az összes elem replikációját.

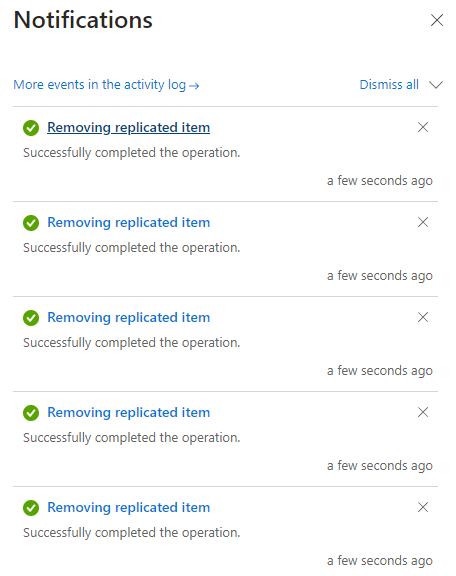

Figyelje a folyamatot az értesítésekben, amíg be nem fejeződik.
Válassza az Áttekintés>törlése lehetőséget. A törlés megerősítéséhez válassza az Igen lehetőséget.
Felkészülés a feladat-visszavételre: a feladatátvételi hely ismételt védelme
A másodlagos régió mostantól a feladatátvételi hely és aktív. Az elsődleges régióban újra kell védenie.
Először a következő lépésekkel távolítsa el a nem használt erőforrásokat, és hogy az Azure Site Recovery szolgáltatás később replikálni fog az elsődleges régióban. Nem törölheti egyszerűen az erőforráscsoportot, mert a site Recovery visszaállítja az erőforrásokat a meglévő erőforráscsoportba.
- Az Azure Portal tetején található keresőmezőbe írja be az Erőforráscsoportokat , majd válassza ki az Erőforráscsoportokat a keresési eredmények között.
- Válassza ki az elsődleges régió erőforráscsoportjának nevét – például
was-cluster-eastus-mjg022624
. Elemek rendezése típus szerint az Erőforráscsoport lapon. - A virtuális gépek törléséhez kövesse az alábbi lépéseket:
- Válassza ki a Típus szűrőt, majd az Érték legördülő listából válassza a Virtuális gép lehetőséget.
- Válassza az Alkalmazás lehetőséget.
- Jelölje ki az összes virtuális gépet, válassza a Törlés lehetőséget, majd a törlés megerősítéséhez írja be a törlést .
- Válassza a Törlés lehetőséget.
- Figyelje a folyamatot az értesítésekben, amíg be nem fejeződik.
- A lemezek törléséhez kövesse az alábbi lépéseket:
- Válassza a Típus szűrőt, majd válassza a Lemezek lehetőséget az Érték legördülő listából.
- Válassza az Alkalmazás lehetőséget.
- Jelölje ki az összes lemezt, válassza a Törlés lehetőséget, majd a törlés megerősítéséhez írja be a törlést .
- Válassza a Törlés lehetőséget.
- Figyelje a folyamatot az értesítésekben, és várja meg, amíg befejeződik.
- A végpontok törléséhez kövesse az alábbi lépéseket:
- Válassza ki a Típus szűrőt, és válassza a Privát végpont lehetőséget az Érték legördülő listából.
- Válassza az Alkalmazás lehetőséget.
- Jelölje ki az összes privát végpontot, válassza a Törlés lehetőséget, majd a törlés megerősítéséhez írja be a törlést .
- Válassza a Törlés lehetőséget.
- Figyelje a folyamatot az értesítésekben, amíg be nem fejeződik. Hagyja figyelmen kívül ezt a lépést, ha a Privát végpont típus nem szerepel a listában.
- A hálózati adapterek törléséhez kövesse az alábbi lépéseket:
- Válassza ki a Típus szűrőt > az Érték legördülő listából válassza a Hálózati adapter lehetőséget.
- Válassza az Alkalmazás lehetőséget.
- Jelölje ki az összes hálózati adaptert, válassza a Törlés lehetőséget, majd a törlés megerősítéséhez írja be a törlést .
- Válassza a Törlés lehetőséget. Figyelje a folyamatot az értesítésekben, amíg be nem fejeződik.
- A tárfiókok törléséhez kövesse az alábbi lépéseket:
- Válassza ki a Típus szűrőt>, és válassza a Tárfiók lehetőséget az Érték legördülő listából.
- Válassza az Alkalmazás lehetőséget.
- Jelölje ki az összes tárfiókot, válassza a Törlés lehetőséget, majd a törlés megerősítéséhez írja be a törlést .
- Válassza a Törlés lehetőséget. Figyelje a folyamatot az értesítésekben, amíg be nem fejeződik.
Ezután kövesse ugyanazokat a lépéseket a fürt vészhelyreállításának beállítása az Azure Site Recovery szakasz elsődleges régióhoz való használatával, kivéve az alábbi különbségeket:
- A Recovery Services-tároló létrehozása szakaszhoz kövesse az alábbi lépéseket:
- Válassza ki az elsődleges régióban üzembe helyezett erőforráscsoportot – például
was-cluster-eastus-mjg022624
. - Adjon meg egy másik nevet a szolgáltatástartónak – például
recovery-service-vault-eastus-mjg022624
. - Régió esetén válassza az USA keleti régióját.
- Válassza ki az elsődleges régióban üzembe helyezett erőforráscsoportot – például
- A replikáció engedélyezéséhez kövesse az alábbi lépéseket:
- A Forrás régióban válassza az USA nyugati régiója lehetőséget.
- A replikációs beállításokhoz kövesse az alábbi lépéseket:
- A Cél erőforráscsoport esetében válassza ki az elsődleges régióban üzembe helyezett meglévő erőforráscsoportot – például
was-cluster-eastus-mjg022624
. - Feladatátvételi virtuális hálózat esetén válassza ki a meglévő virtuális hálózatot az elsődleges régióban.
- A Cél erőforráscsoport esetében válassza ki az elsődleges régióban üzembe helyezett meglévő erőforráscsoportot – például
- Helyreállítási terv létrehozása esetén a Forrás területen válassza az USA nyugati régiója, a Cél területen pedig az USA keleti régiója lehetőséget.
- Hagyja ki a másodlagos régió további hálózati konfigurációja című szakasz lépéseit, mert korábban létrehozta és konfigurálta ezeket az erőforrásokat.
Feljegyzés
Előfordulhat, hogy az Azure Site Recovery támogatja a virtuális gépek ismételt védelmét, ha a cél virtuális gép létezik. További információkért tekintse meg az Oktatóanyag virtuális gépek védelmének újravédésére vonatkozó szakaszát : Azure-beli virtuális gépek feladatátvétele egy másodlagos régióba. A WebSphere-hez használt megközelítés miatt ez a funkció nem működik. Ennek az az oka, hogy a rendszer csak a forráslemez és a céllemez közötti módosításokat szinkronizálja a WebSphere-fürthöz az ellenőrzési eredmény alapján. A virtuális gépek újravédelmi funkciójának lecseréléséhez ez az oktatóanyag új replikációt hoz létre a másodlagos helyről az elsődleges helyre a feladatátvétel után. A rendszer a teljes lemezt átmásolja a feladatátvételi régióból az elsődleges régióba. További információkért tekintse meg a Mi történik az újravédelem során? című szakaszt, amely az Azure-beli virtuális gépek elsődleges régióba történő ismételt védelmét ismerteti.
Feladat visszavétele az elsődleges helyre
A Feladatátvétel a másodlagos helyre szakasz ugyanazokat a lépéseket követve hajthat végre feladat-visszavételt az elsődleges helyre, beleértve az adatbázis-kiszolgálót és a fürtöt is, kivéve az alábbi különbségeket:
- Válassza ki az elsődleges régióban üzembe helyezett helyreállítási tárat – például
recovery-service-vault-eastus-mjg022624
. - Válassza ki az elsődleges régióban üzembe helyezett erőforráscsoportot – például
was-cluster-eastus-mjg022624
. - Miután engedélyezte a WebSphere integrált megoldáskonzolhoz és a mintaalkalmazáshoz való külső hozzáférést az elsődleges régióban, nyissa meg újra a WebSphere integrált megoldáskonzol böngészőlapjait és a korábban megnyitott elsődleges fürt mintaalkalmazását. Ellenőrizze, hogy a várt módon működnek-e. Attól függően, hogy mennyi ideig tartott a feladat-visszavétel, előfordulhat, hogy nem jelennek meg a munkamenet-adatok a mintaalkalmazás felhasználói felületén az Új kávé szakaszban, ha az egy órával korábban lejárt.
- A feladatátvétel véglegesítése szakaszban válassza ki az elsődleges helyen üzembe helyezett Recovery Services-tárolót – például
recovery-service-vault-eastus-mjg022624
. - A Traffic Manager-profilban látnia kell, hogy a végpont
myPrimaryEndpoint
online állapotúvá válik, a végpontmyFailoverEndpoint
pedig romlik. - A Feladat-visszavétel előkészítése: a feladatátvételi hely szakasz ismételt védelméhez kövesse az alábbi lépéseket:
- Az elsődleges régió a feladatátvételi hely, amely aktív, ezért a másodlagos régióban kell újból védenie.
- Távolítsa el a másodlagos régióban üzembe helyezett erőforrásokat – például a benne üzembe helyezett
was-cluster-westus-mjg022624
erőforrásokat. - Kövesse ugyanazokat a lépéseket a fürt vészhelyreállításának beállítása az Azure Site Recovery szakasz használatával a másodlagos régió elsődleges régiójának védelméhez, kivéve a következő módosításokat:
- Hagyja ki a Helyreállítási tár létrehozása szakasz lépéseit,
recovery-service-vault-westus-mjg022624
mert korábban már létrehozott egyet – például. - A replikációs replikációs>beállítások>feladatátvételi virtuális hálózatának engedélyezéséhez válassza ki a másodlagos régióban meglévő virtuális hálózatot.
- Hagyja ki a másodlagos régió További hálózati konfigurációja szakasz lépéseit, mert ezeket az erőforrásokat korábban már létrehozta és konfigurálta.
- Hagyja ki a Helyreállítási tár létrehozása szakasz lépéseit,
Az erőforrások eltávolítása
Ha nem fogja továbbra is használni a WebSphere-fürtöket és más összetevőket, az alábbi lépésekkel törölheti az erőforráscsoportokat az oktatóanyagban használt erőforrások törléséhez:
- Adja meg például az Azure SQL Database-kiszolgálók
myResourceGroup
erőforráscsoportjának nevét az Azure Portal tetején található keresőmezőbe, és válassza ki a találatok közül a megfelelő erőforráscsoportot. - Válassza az Erőforráscsoport törlése elemet.
- A törlés megerősítéséhez írja be az erőforráscsoport nevét az Enter erőforráscsoportnév mezőbe.
- Válassza a Törlés lehetőséget.
- Ismételje meg az 1–4. lépést a Traffic Manager erőforráscsoportja esetében – például
myResourceGroupTM1
. - Az Azure Portal tetején található keresőmezőbe írja be a Recovery Services-tárolókat , majd válassza ki a Recovery Services-tárolókat a keresési eredmények között.
- Válassza ki a Recovery Services-tároló nevét – például
recovery-service-vault-westus-mjg022624
. - A Kezelés területen válassza a Helyreállítási tervek (Site Recovery) lehetőséget. Válassza ki a létrehozott helyreállítási tervet – például
recovery-plan-mjg022624
. - A replikált elemek zárolásának eltávolításához kövesse a Replikáció letiltása szakasz lépéseit.
- Ismételje meg az 1–4. lépést az elsődleges WebSphere-fürt erőforráscsoportja esetében – például
was-cluster-westus-mjg022624
. - Ismételje meg az 1–4. lépést a másodlagos WebSphere-fürt erőforráscsoportja esetében – például
was-cluster-eastus-mjg022624
.
Következő lépések
Ebben az oktatóanyagban egy olyan HA/DR-megoldást állít be, amely egy aktív-passzív alkalmazásinfrastruktúraszintből és egy aktív-passzív adatbázisszintből áll, és amelyben mindkét szint két földrajzilag különböző helyet foglal magában. Az első helyen az alkalmazásinfrastruktúraszint és az adatbázisszint is aktív. A második helyen a másodlagos tartomány az Azure Site Recovery szolgáltatással lesz visszaállítva, a másodlagos adatbázis pedig készenléti állapotban van.
Folytassa az alábbi hivatkozásokkal a HA/DR-megoldások készítésének és a WebSphere Azure-on való futtatásának további lehetőségeihez:
