Adatpontok kiemelése a Power BI-vizualizációkban

Ez a cikk bemutatja, hogyan emelhet ki adatokat a Power BI-vizualizációkban.

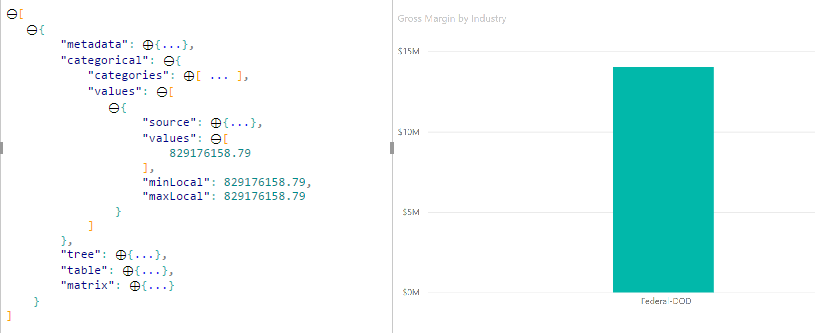

Alapértelmezés szerint egy elem kijelölésekor az values objektum tömbje dataView úgy lesz szűrve, hogy csak a kijelölt értékek jelenjenek meg. A values tömb szűrésekor a lap összes többi vizualizációja csak a kijelölt adatokat jeleníti meg.

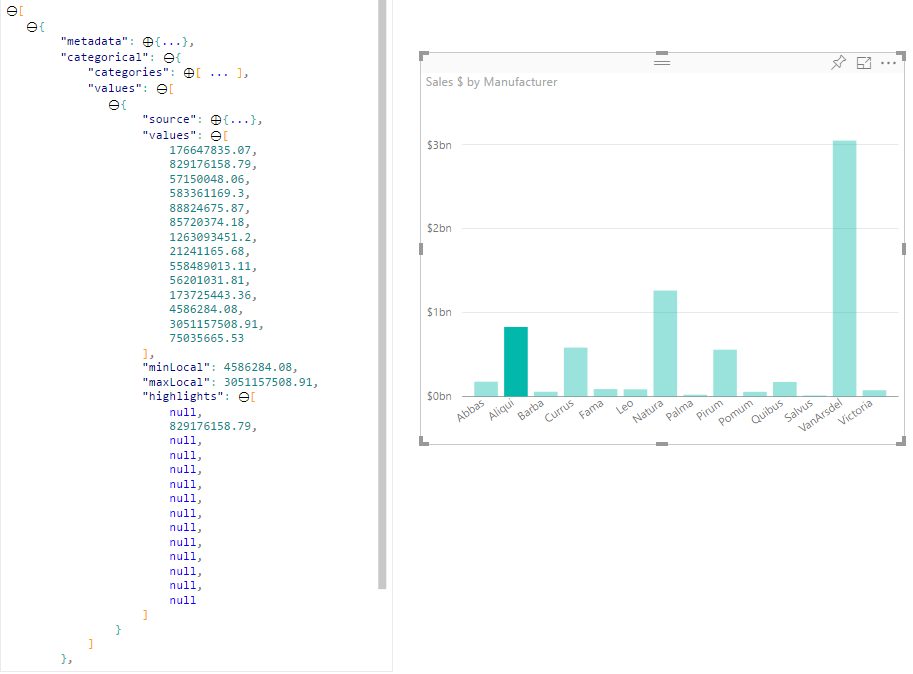

Ha a fájlban lévő supportsHighlight tulajdonságot úgy állítja capabilities.json be, hogy trueaz a teljes szűretlen values tömböt és egy tömböt highlights eredményez. A highlights tömb hossza megegyezik az értéktömb hosszával, a nem kijelölt értékek pedig a következőre nullvannak állítva: . Ha ez a tulajdonság engedélyezve van, a vizualizáció megfelelő adatai ki lesznek emelve a tömb és a values highlights tömb összehasonlításával.

A példában figyelje meg, hogy:

  • Kiemelési támogatás nélkül a kijelölés az egyetlen érték a values tömbben, és az egyetlen sáv, amely az adatnézetben jelenik meg.
  • A kiemelési támogatással minden érték a values tömbben található. A highlights tömb a nem kiemelt elemek értékét tartalmazza null . Az adatnézetben minden sáv megjelenik, a kiemelt sáv pedig más színű.

Több kijelölés és részleges kiemelés is lehet. A kiemelt értékek az adatnézetben jelennek meg.

Feljegyzés

A táblaadat-nézet leképezése nem támogatja a kiemelési funkciót.

Adatpontok kiemelése kategorikus adatnézet-leképezéssel

Kategorikus adatnézet-leképezéssel rendelkező vizualizációk esetén adja hozzá "supportsHighlight": true a capabilities.json fájlt. Példa:

{
    "dataRoles": [
        {
            "displayName": "Category",
            "name": "category",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "categorical": {
                "categories": {
                    "for": {
                        "in": "category"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ],
    "supportsHighlight": true
}

A szükségtelen kód eltávolítása után az alapértelmezett vizualizáció forráskódja a következő példához hasonlóan néz ki:

"use strict";

// ... default imports list

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";

import DataViewCategorical = powerbi.DataViewCategorical;
import DataViewCategoryColumn = powerbi.DataViewCategoryColumn;
import PrimitiveValue = powerbi.PrimitiveValue;
import DataViewValueColumn = powerbi.DataViewValueColumn;

import { VisualFormattingSettingsModel } from "./settings";

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

    }

    // Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
    // This method is called once every time we open properties pane or when the user edit any format property.
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Importálja a szükséges interfészeket az adatok Power BI-ból való feldolgozásához:

import DataViewCategorical = powerbi.DataViewCategorical;
import DataViewCategoryColumn = powerbi.DataViewCategoryColumn;
import PrimitiveValue = powerbi.PrimitiveValue;
import DataViewValueColumn = powerbi.DataViewValueColumn;

Hozza létre a kategóriaértékek gyökérelemét div :

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    private div: HTMLDivElement; // new property

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;

        // create div element
        this.div = document.createElement("div");
        this.div.classList.add("vertical");
        this.target.appendChild(this.div);

    }
    // ...
}

Törölje a div-elemek tartalmát az új adatok megjelenítése előtt:

// ...
public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    while (this.div.firstChild) {
        this.div.removeChild(this.div.firstChild);
    }
    // ...
}

Lekérheti a kategóriákat és mértékértékeket az dataView objektumból:

public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    while (this.div.firstChild) {
        this.div.removeChild(this.div.firstChild);
    }

    const dataView: DataView = options.dataViews[0];
    const categoricalDataView: DataViewCategorical = dataView.categorical;
    const categories: DataViewCategoryColumn = categoricalDataView.categories[0];
    const categoryValues = categories.values;

    const measures: DataViewValueColumn = categoricalDataView.values[0];
    const measureValues = measures.values;
    const measureHighlights = measures.highlights;
    // ...
}

Ahol categoryValues kategóriaértékek tömbje van, measureValues az mértékek tömbje, és measureHighlights az értékek kiemelt részei.

Feljegyzés

Ha a measureHighlights tulajdonság értéke kisebb, mint a categoryValues tulajdonság értéke, akkor az érték részlegesen ki lett emelve.

A tömb számbavétele és a categoryValues megfelelő értékek és kiemelések lekérése:

// ...
const measureHighlights = measures.highlights;

categoryValues.forEach((category: PrimitiveValue, index: number) => {
    const measureValue = measureValues[index];
    const measureHighlight = measureHighlights && measureHighlights[index] ? measureHighlights[index] : null;
    console.log(category, measureValue, measureHighlight);

});

Adatnézeti értékek megjelenítésére és megjelenítésére vonatkozó elemek létrehozása div és p megjelenítése a vizualizációs DOM-ban:

categoryValues.forEach((category: PrimitiveValue, index: number) => {
    const measureValue = measureValues[index];
    const measureHighlight = measureHighlights && measureHighlights[index] ? measureHighlights[index] : null;
    console.log(category, measureValue, measureHighlight);

    // div element. it contains elements to display values and visualize value as progress bar
    let div = document.createElement("div");
    div.classList.add("horizontal");
    this.div.appendChild(div);

    // div element to visualize value of measure
    let barValue = document.createElement("div");
    barValue.style.width = +measureValue * 10 + "px";
    barValue.style.display = "flex";
    barValue.classList.add("value");

    // element to display category value
    let bp = document.createElement("p");
    bp.innerText = category.toString();

    // div element to visualize highlight of measure
    let barHighlight = document.createElement("div");
    barHighlight.classList.add("highlight")
    barHighlight.style.backgroundColor = "blue";
    barHighlight.style.width = +measureHighlight * 10 + "px";

    // element to display highlighted value of measure
    let p = document.createElement("p");
    p.innerText = `${measureHighlight}/${measureValue}`;
    barHighlight.appendChild(bp);

    div.appendChild(barValue);

    barValue.appendChild(barHighlight);
    div.appendChild(p);
});

Alkalmazza a használni flexboxkívánt elemekhez szükséges stílusokat, és határozza meg a div elemek színeit:

div.vertical {
    display: flex;
    flex-direction: column;
}

div.horizontal {
    display: flex;
    flex-direction: row;
}

div.highlight {
    background-color: blue
}

div.value {
    background-color: red;
    display: flex;
}

A vizualizáció következő nézete az eredmény:

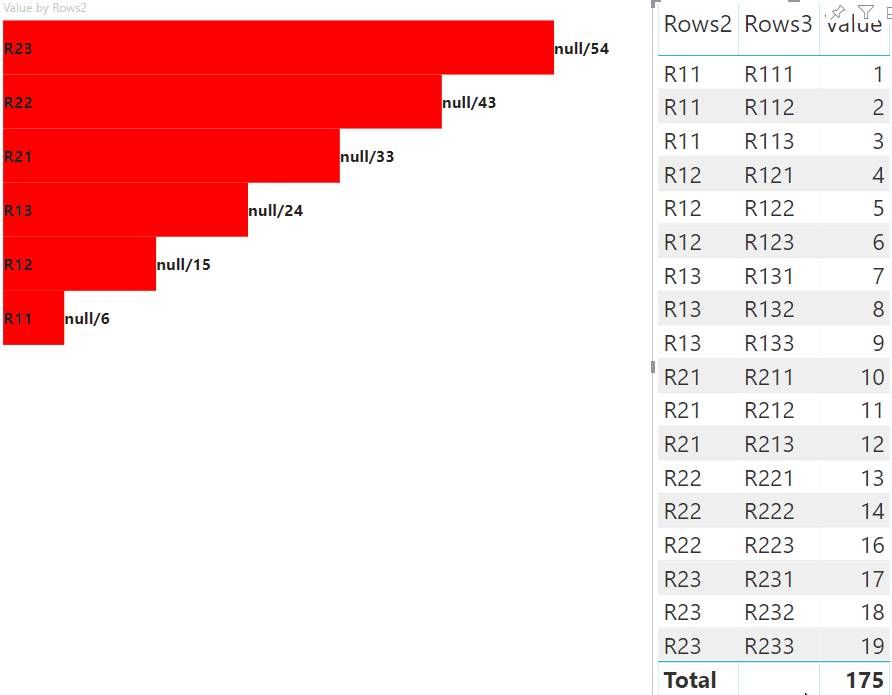

A kategorikus adatnézet-leképezéssel és kiemeléssel rendelkező vizualizációk

Adatpontok kiemelése mátrix adatnézet-leképezéssel

Mátrix adatnézet-leképezéssel rendelkező vizualizációk esetén adja hozzá "supportsHighlight": true a capabilities.json fájlt. Példa:

{
    "dataRoles": [
        {
            "displayName": "Columns",
            "name": "columns",
            "kind": "Grouping"
        },
        {
            "displayName": "Rows",
            "name": "rows",
            "kind": "Grouping"
        },
        {
            "displayName": "Value",
            "name": "value",
            "kind": "Measure"
        }
    ],
    "dataViewMappings": [
        {
            "matrix": {
                "columns": {
                    "for": {
                        "in": "columns"
                    }
                },
                "rows": {
                    "for": {
                        "in": "rows"
                    }
                },
                "values": {
                    "for": {
                        "in": "value"
                    }
                }
            }
        }
    ],
    "supportsHighlight": true
}

A mátrix adatnézet-leképezés hierarchiájának létrehozásához használt mintaadatok:

Sor1 Sor2 Sor3 1\. oszlop 2. oszlop 3. oszlop Értékek
R1 R11 R111 C1 C11 C111 0
R1 R11 R112 C1 C11 C112 2
R1 R11 R113 C1 C11 C113 3
R1 R12 R121 C1 C12 C121 4
R1 R12 R122 C1 C12 C122 5
R1 R12 R123 C1 C12 C123 6
R1 R13 R131 C1 C13 C131 7
R1 R13 R132 C1 C13 C132 8
R1 R13 R133 C1 C13 C133 9
R2 R21 R211 C2 C21 C211 10
R2 R21 R212 C2 C21 C212 11
R2 R21 R213 C2 C21 C213 12
R2 R22 R221 C2 C22 C221 13
R2 R22 R222 C2 C22 C222 14
R2 R22 R223 C2 C22 C223 16
R2 R23 R231 C2 C23 C231 17
R2 R23 R232 C2 C23 C232 18
R2 R23 R233 C2 C23 C233 19

Hozza létre az alapértelmezett vizualizációs projektet, és alkalmazza a capabilities.json fájl mintáját.

A szükségtelen kód eltávolítása után az alapértelmezett vizualizáció forráskódja a következő példához hasonlóan néz ki:

"use strict";

// ... default imports

import { FormattingSettingsService } from "powerbi-visuals-utils-formattingmodel";
import { VisualFormattingSettingsModel } from "./settings";

export class Visual implements IVisual {
    private target: HTMLElement;
    private formattingSettings: VisualFormattingSettingsModel;
    private formattingSettingsService: FormattingSettingsService;

    constructor(options: VisualConstructorOptions) {
        console.log('Visual constructor', options);
        this.formattingSettingsService = new FormattingSettingsService();
        this.target = options.element;
        this.host = options.host;
    }

    public update(options: VisualUpdateOptions) {
        this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
        console.log('Visual update', options);

    }

   /**
     * Returns properties pane formatting model content hierarchies, properties and latest formatting values, Then populate properties pane.
     * This method is called once every time we open properties pane or when the user edit any format property.
     */
    public getFormattingModel(): powerbi.visuals.FormattingModel {
        return this.formattingSettingsService.buildFormattingModel(this.formattingSettings);
    }
}

Importálja a szükséges interfészeket az adatok Power BI-ból való feldolgozásához:

import DataViewMatrix = powerbi.DataViewMatrix;
import DataViewMatrixNode = powerbi.DataViewMatrixNode;
import DataViewHierarchyLevel = powerbi.DataViewHierarchyLevel;

Hozzon létre két div elemet a vizualizáció elrendezéséhez:

constructor(options: VisualConstructorOptions) {
    // ...
    this.rowsDiv = document.createElement("div");
    this.target.appendChild(this.rowsDiv);

    this.colsDiv = document.createElement("div");
    this.target.appendChild(this.colsDiv);
    this.target.style.overflowY = "auto";
}

Ellenőrizze a update metódus adatait, hogy a vizualizáció adatokat kapjon:

public update(options: VisualUpdateOptions) {
    this.formattingSettings = this.formattingSettingsService.populateFormattingSettingsModel(VisualFormattingSettingsModel, options.dataViews);
    console.log('Visual update', options);

    const dataView: DataView = options.dataViews[0];
    const matrixDataView: DataViewMatrix = dataView.matrix;

    if (!matrixDataView ||
        !matrixDataView.columns ||
        !matrixDataView.rows ) {
        return
    }
    // ...
}

Az új adatok megjelenítése előtt törölje az div elemek tartalmát:

public update(options: VisualUpdateOptions) {
    // ...

    // remove old elements
    // to better performance use D3js pattern:
    // https://d3js.org/#enter-exit
    while (this.rowsDiv.firstChild) {
        this.rowsDiv.removeChild(this.rowsDiv.firstChild);
    }
    const prow = document.createElement("p");
    prow.innerText = "Rows";
    this.rowsDiv.appendChild(prow);

    while (this.colsDiv.firstChild) {
        this.colsDiv.removeChild(this.colsDiv.firstChild);
    }
    const pcol = document.createElement("p");
    pcol.innerText = "Columns";
    this.colsDiv.appendChild(pcol);
    // ...
}

Hozza létre a függvényt a treeWalker mátrix adatstruktúrájának bejárásához:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {

    }
    // ...
}

Hol matrixNode található az aktuális csomópont, levels a hierarchiaszint metaadatoszlopai, div a gyermek HTML-elemek szülőeleme.

Ez treeWalker a rekurzív függvény, létre kell hoznia div az elemet és p a szöveget fejlécként, és meg kell hívnia a függvényt a csomópont gyermekelemeihez:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...

        if (matrixNode.children) {
            const childDiv = document.createElement("div");
            childDiv.classList.add("vertical");
            div.appendChild(childDiv);

            const p = document.createElement("p");
            const level = levels[matrixNode.level]; // get current level column metadata from current node
            p.innerText = level.sources[level.sources.length - 1].displayName; // get column name from metadata

            childDiv.appendChild(p); // add paragraph element to div element
            matrixNode.children.forEach((node, index) => treeWalker(node, levels, childDiv, ++levelIndex));
        }
    }
    // ...
}

Hívja meg a mátrix adatnézet szerkezetének oszlopának és sorának gyökérelemeinek függvényét:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...
    }
    // ...
    // remove old elements
    // ...

    // ...
    const rowRoot: DataViewMatrixNode = matrixDataView.rows.root;
    rowRoot.children.forEach((node) => treeWalker(node, matrixDataView.rows.levels, this.rowsDiv));

    const colRoot = matrixDataView.columns.root;
    colRoot.children.forEach((node) => treeWalker(node, matrixDataView.columns.levels, this.colsDiv));
}

A csomópontok kijelölésazonosítójának létrehozása és a csomópontok megjelenítéséhez szükséges gombok létrehozása:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        const selectionID: ISelectionID = this.host.createSelectionIdBuilder()
            .withMatrixNode(matrixNode, levels)
            .createSelectionId();

        let nodeBlock = document.createElement("button");
        nodeBlock.innerText = matrixNode.value.toString();

        nodeBlock.addEventListener("click", (event) => {
            // call select method in the selection manager
            this.selectionManager.select(selectionID);
        });

        nodeBlock.addEventListener("contextmenu", (event) => {
            // call showContextMenu method to display context menu on the visual
            this.selectionManager.showContextMenu(selectionID, {
                x: event.clientX,
                y: event.clientY
            });
            event.preventDefault();
        });
        // ...
    }
    // ...
}

A kiemelés fő lépése egy másik értéktömb létrehozása.

A terminálcsomópont objektuma két tulajdonsággal rendelkezik az értéktömbhöz, az értékhez és a kiemeléshez:

JSON.stringify(options.dataViews[0].matrix.rows.root.children[0].children[0].children[0], null, " ");

{
 "level": 2,
 "levelValues": [
  {
   "value": "R233",
   "levelSourceIndex": 0
  }
 ],
 "value": "R233",
 "identity": {
  "identityIndex": 2
 },
 "values": {
  "0": {
   "value": null,
   "highlight": null
  },
  "1": {
   "value": 19,
   "highlight": 19
  }
 }
}

Ha value a csomópont értékét jelöli anélkül, hogy a másik vizualizációból választanak, az azt jelzi, highlight hogy az adatok melyik része lett kiemelve.

Feljegyzés

Ha az érték highlight kisebb, mint az értéke value, akkor value részben ki lett emelve.

Adjon hozzá kódot a values csomópont tömbjének feldolgozásához, ha az megjelenik:

public update(options: VisualUpdateOptions) {
    // ...
    const treeWalker = (matrixNode: DataViewMatrixNode, index: number, levels: DataViewHierarchyLevel[], div: HTMLDivElement)  => {
        // ...

        if (matrixNode.values) {
            const sumOfValues = Object.keys(matrixNode.values) // get key property of object (value are 0 to N)
                .map(key => +matrixNode.values[key].value) // convert key property to number
                .reduce((prev, curr) => prev + curr) // sum of values

            let sumOfHighlights = sumOfValues;
            sumOfHighlights = Object.keys(matrixNode.values) // get key property of object (value are 0 to N)
                .map(key => matrixNode.values[key].highlight ? +matrixNode.values[key].highlight : null ) // convert key property to number if it exists
                .reduce((prev, curr) => curr ? prev + curr : null) // convert key property to number

            // create div container for value and highlighted value
            const vals = document.createElement("div");
            vals.classList.add("vertical")
            vals.classList.replace("vertical", "horizontal");
            // create paragraph element for label
            const highlighted = document.createElement("p");
            // Display complete value and highlighted value
            highlighted.innerText = `${sumOfHighlights}/${sumOfValues}`;

            // create div container for value
            const valueDiv = document.createElement("div");
            valueDiv.style.width = sumOfValues * 10 + "px";
            valueDiv.classList.add("value");

            // create div container for highlighted values
            const highlightsDiv = document.createElement("div");
            highlightsDiv.style.width = sumOfHighlights * 10 + "px";
            highlightsDiv.classList.add("highlight");
            valueDiv.appendChild(highlightsDiv);

            // append button and paragraph to div containers to parent div
            vals.appendChild(nodeBlock);
            vals.appendChild(valueDiv);
            vals.appendChild(highlighted);
            div.appendChild(vals);
        } else {
            div.appendChild(nodeBlock);
        }

        if (matrixNode.children) {
            // ...
        }
    }
    // ...
}

Az eredmény egy gombokat és értékeket tartalmazó vizualizáció, például highlighted value/default value.

Animáció a vizualizáció adatpontjainak kiválasztásával, mátrix adatnézetek leképezésével és kiemelésével.

Kapcsolódó tartalom

  • Last updated on
