Menambahkan jaringan virtual di Azure DevTest Labs

  • Artikel

Pada artikel ini, Anda mempelajari cara menambahkan jaringan virtual ke lab, dan mengonfigurasikannya untuk membuat mesin virtual (VM) lab.

Azure DevTest Labs membuat jaringan virtual baru untuk setiap lab. Jika Anda memiliki jaringan virtual yang sudah ada, seperti yang dikonfigurasi dengan Azure ExpressRoute atau jaringan privat virtual (VPN) situs-ke-situs, Anda dapat menambahkan jaringan ini ke lab Anda. Kemudian anda dapat membuat VM lab di jaringan virtual itu.

Menambahkan jaringan virtual ke lab

Untuk menambahkan jaringan virtual dan subnet yang dikonfigurasi ke lab, ikuti langkah-langkah berikut:

  1. Di portal Azure, buka sumber daya lab Anda.

  2. Pada halaman Gambaran Umum , perluas bagian Pengaturan di menu sebelah kiri, dan pilih Konfigurasi dan kebijakan:

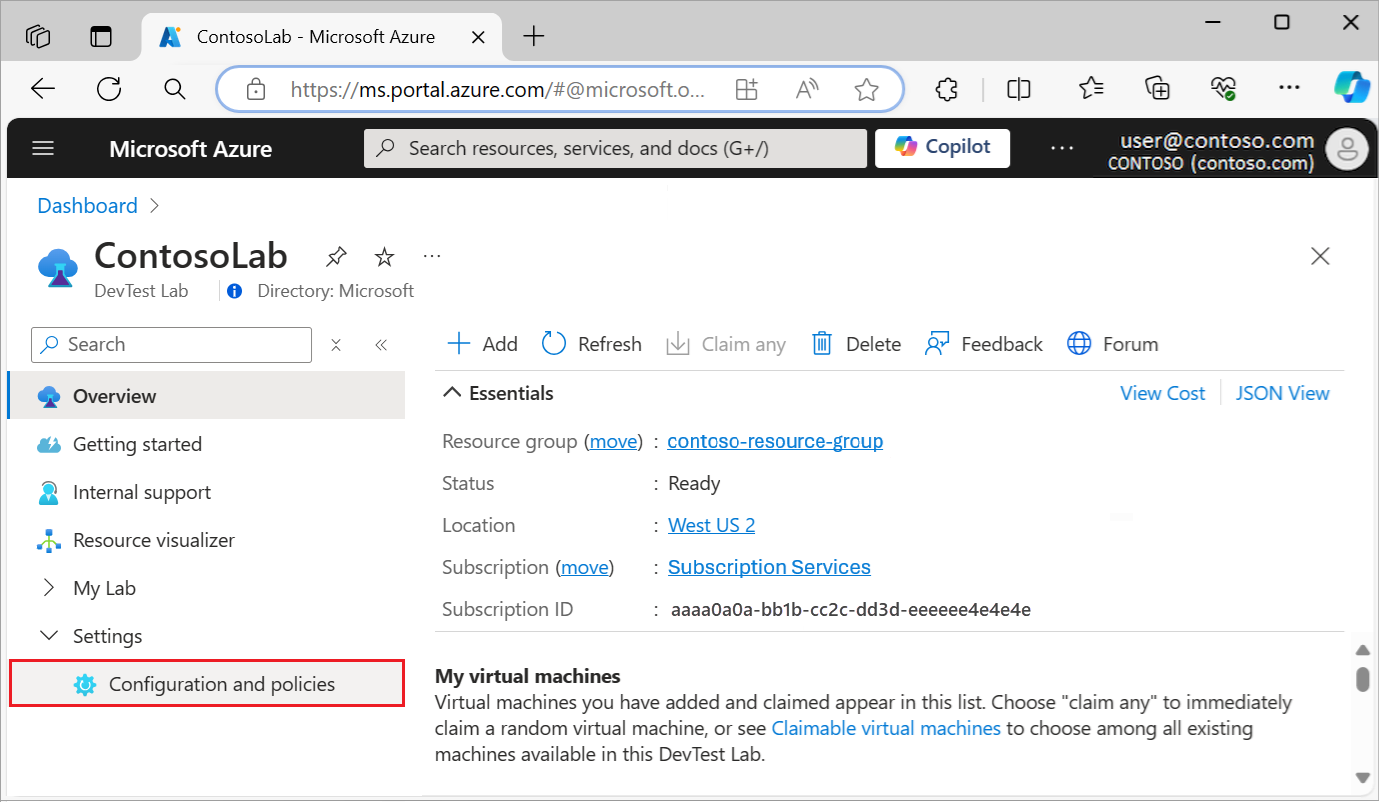

    Cuplikan layar yang memperlihatkan cara memilih opsi Konfigurasi dan kebijakan untuk lab di portal Azure.

    Tampilan Log aktivitas terbuka untuk lab tempat Anda dapat meninjau pengaturan konfigurasi dan kebijakan.

  3. Di menu sebelah kiri, perluas bagian Sumber daya eksternal, dan pilih Jaringan virtual untuk melihat jaringan virtual lab saat ini.

  4. Pada halaman Jaringan virtual , pilih Tambahkan:

    Cuplikan layar yang memperlihatkan cara menambahkan jaringan virtual baru untuk lab di portal Azure.

  5. Pada halaman Jaringan virtual , pilih opsi Pilih jaringan virtual:

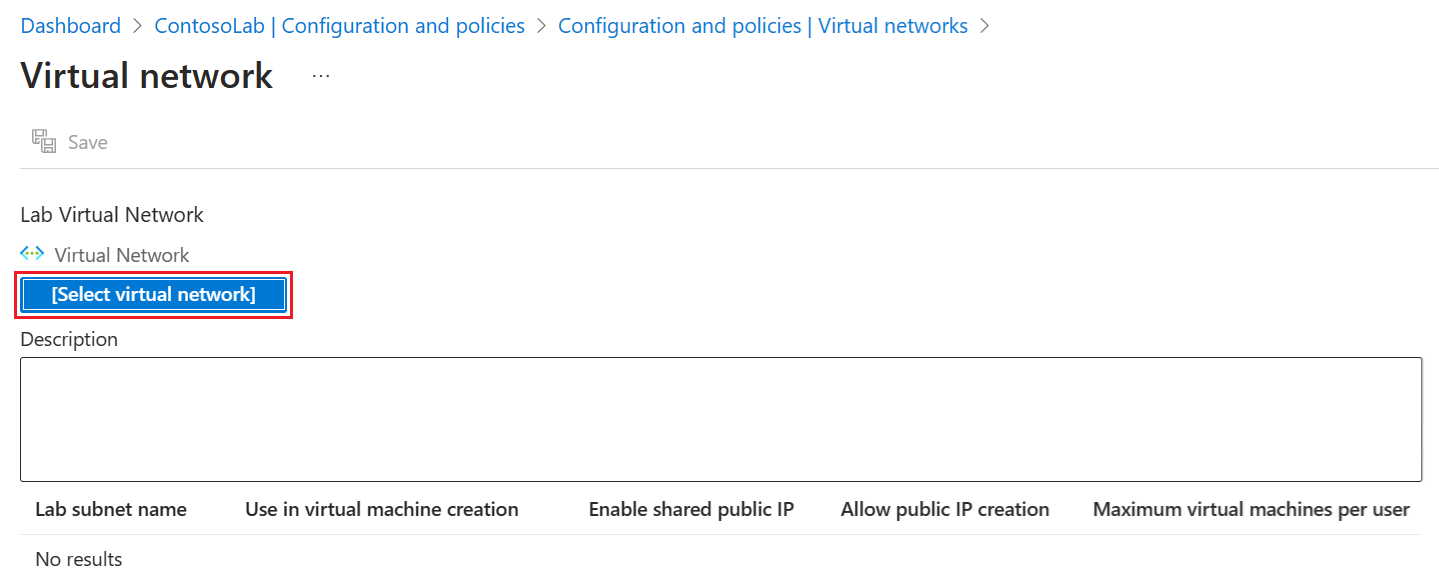

    Cuplikan layar yang memperlihatkan untuk memilih opsi Pilih jaringan virtual di halaman Jaringan virtual.

  6. Halaman Pilih jaringan virtual memperlihatkan semua jaringan virtual dalam langganan yang berada di wilayah yang sama dengan lab. Pilih jaringan virtual yang ingin Anda tambahkan ke lab Anda:

    Cuplikan layar yang memperlihatkan halaman Pilih jaringan virtual dengan daftar jaringan virtual yang tersedia untuk lab.

  7. Jaringan virtual yang Anda pilih muncul di halaman Jaringan virtual . Pilih Simpan untuk menambahkan jaringan virtual ke lab Anda:

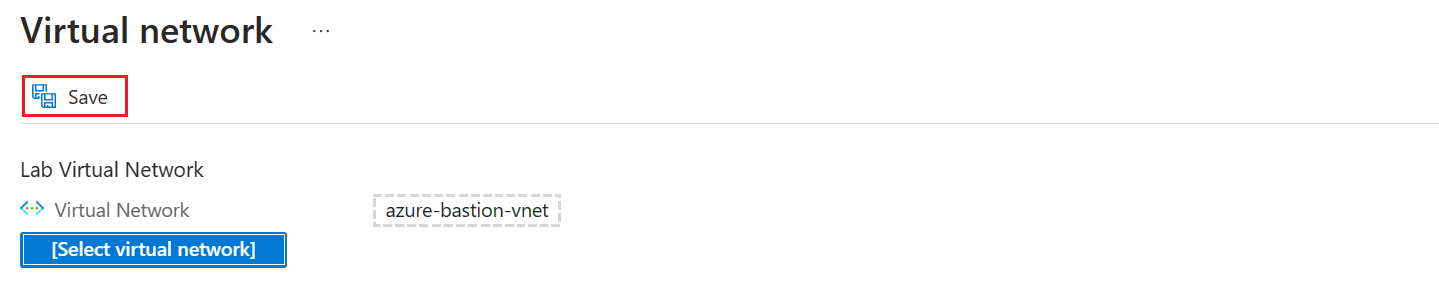

    Cuplikan layar yang memperlihatkan cara menyimpan jaringan virtual yang dipilih ke lab Anda di portal Azure.

  8. Jaringan virtual yang ditambahkan muncul dalam daftar untuk lab di halaman Jaringan virtual . Saat Status untuk jaringan virtual baru ditampilkan sebagai Siap, pilih jaringan:

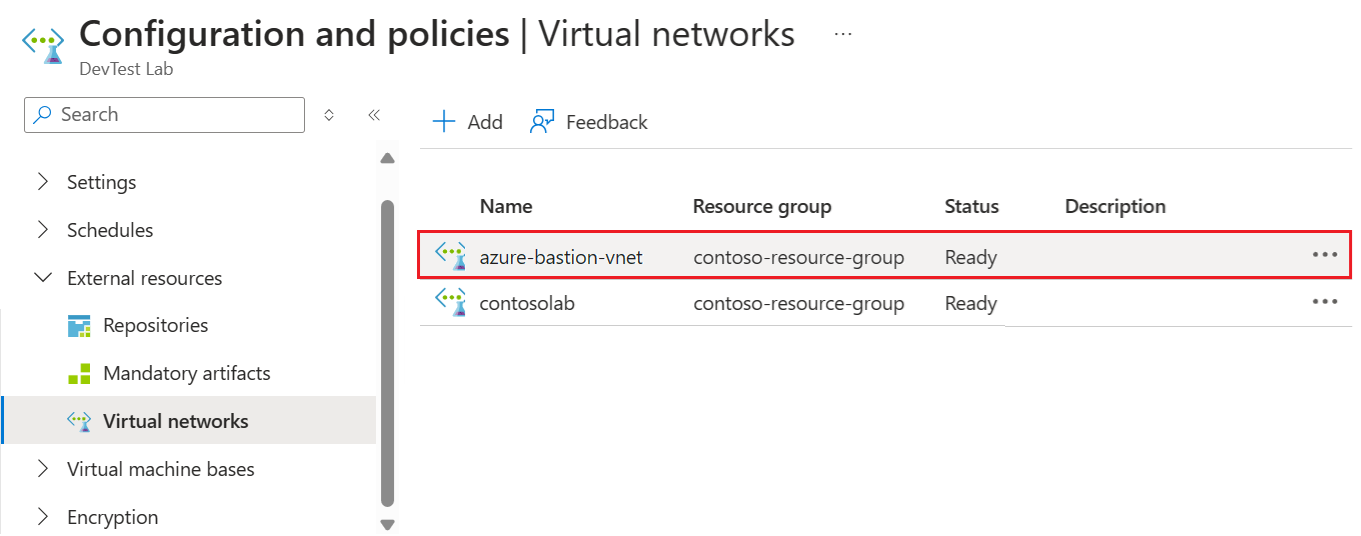

    Cuplikan layar yang menunjukkan cara memilih jaringan virtual yang ditambahkan di halaman Jaringan virtual lab saat patung siap.

  9. Halaman Jaringan virtual memperlihatkan subnet untuk jaringan virtual baru. Pilih subnet untuk dikonfigurasi:

    Cuplikan layar yang memperlihatkan cara memilih subnet untuk jaringan virtual baru untuk lab.

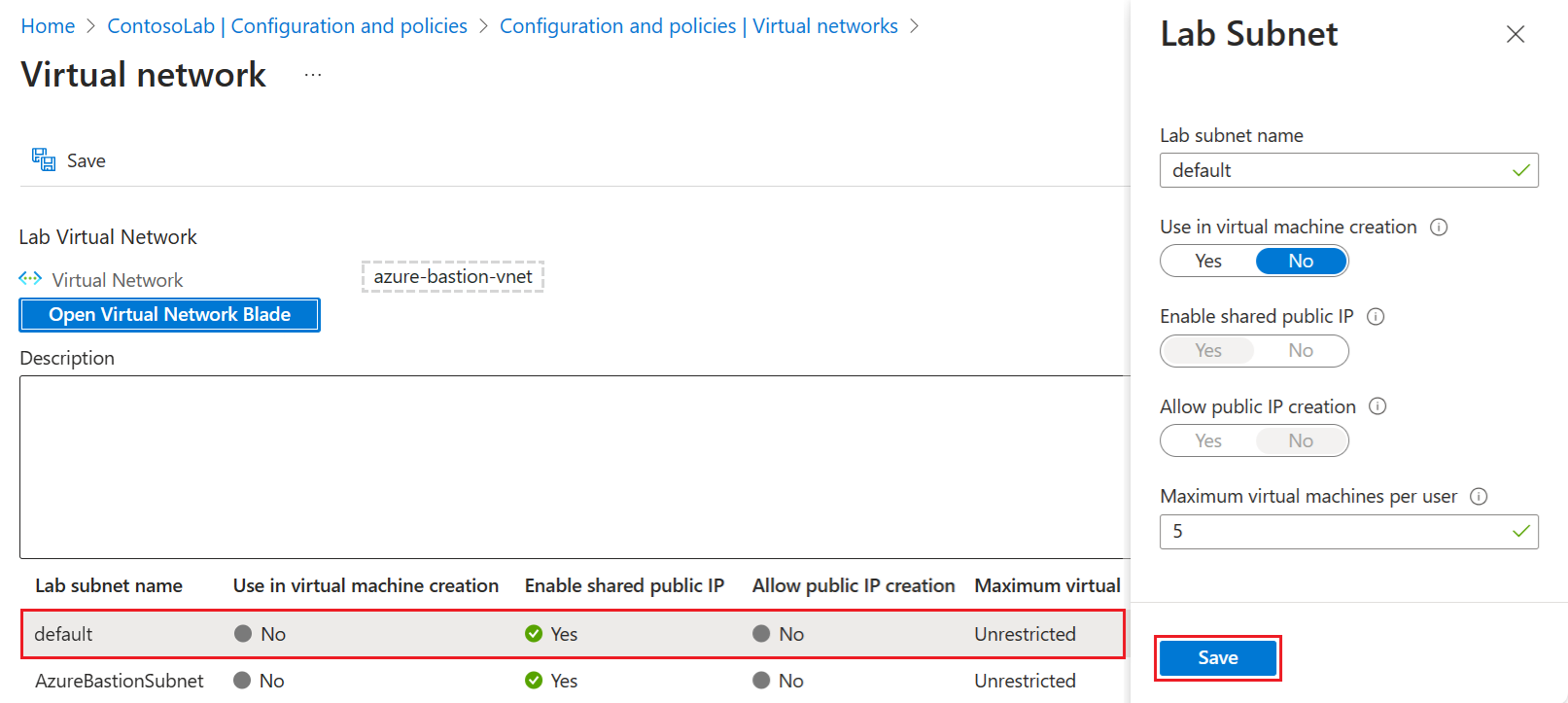

  10. Pada panel Subnet Lab, konfigurasikan opsi berikut:

    • Gunakan dalam pembuatan komputer virtual: Izinkan atau larang pembuatan komputer virtual (VM) di subnet.
    • Aktifkan IP publik bersama: Aktifkan atau nonaktifkan alamat IP publik bersama.
    • Izinkan pembuatan IP publik: Izinkan atau larang pembuatan alamat IP publik di subnet.
    • Komputer virtual maksimum per pengguna: Tentukan jumlah maksimum VM yang dapat dibuat setiap pengguna di subnet. Jika Anda tidak ingin membatasi jumlah VM, kosongkan bidang ini.

  11. Pada panel Subnet Lab, pilih Simpan. Halaman Jaringan virtual di-refresh untuk menampilkan subnet yang dikonfigurasi untuk jaringan virtual.

  12. Pada halaman Jaringan virtual, pilih Simpan untuk menerapkan perubahan subnet jaringan virtual ke lab Anda.

Membuat VM di jaringan virtual

Saat Anda mengizinkan pembuatan VM di subnet, Anda dapat membuat VM lab di jaringan virtual yang ditambahkan dengan langkah-langkah berikut:

  1. Tambahkan VM lab dan pilih basis VM dengan mengikuti instruksi di Membuat dan menambahkan komputer virtual.

  2. Pada layar Buat sumber daya lab, pilih tab Pengaturan tingkat lanjut.

  3. Perluas daftar dropdown Jaringan virtual dan pilih jaringan virtual yang Anda tambahkan.

  4. Jika perlu, perluas daftar dropdown Pemilih Subnet dan pilih subnet yang diinginkan.

  5. Lanjutkan dengan membuat VM.
