Diagnosticare le regole di sicurezza di rete

Articolo
03/20/2024

È possibile usare i gruppi di sicurezza di rete per filtrare e controllare il traffico di rete in ingresso e in uscita da e verso le risorse di Azure. È anche possibile usare Azure Rete virtuale Manager per applicare le regole di sicurezza dell'amministratore alle risorse di Azure per controllare il traffico di rete.

Questo articolo illustra come usare la diagnostica del gruppo di sicurezza di rete di Azure Network Watcher per controllare e risolvere i problemi relativi alle regole di sicurezza applicate al traffico di Azure. La diagnostica del gruppo di sicurezza di rete controlla se il traffico è consentito o negato dalle regole di sicurezza applicate.

L'esempio riportato in questo articolo illustra come un gruppo di sicurezza di rete non configurato correttamente può impedire l'uso di Azure Bastion per connettersi a una macchina virtuale.

Prerequisiti

Un account Azure con una sottoscrizione attiva. creare gratuitamente un account.
Accedere al portale di Azure con il proprio account Azure.

Un account Azure con una sottoscrizione attiva. creare gratuitamente un account.
Azure Cloud Shell o Azure PowerShell.

I passaggi descritti in questo articolo eseguono i cmdlet di Azure PowerShell in modo interattivo in Azure Cloud Shell. Per eseguire i comandi in Cloud Shell, selezionare Apri Cloud Shell nell'angolo superiore destro di un blocco di codice. Selezionare Copia per copiare il codice e incollarlo in Cloud Shell per eseguirlo. È anche possibile eseguire Cloud Shell dal portale di Azure.

È anche possibile installare Azure PowerShell in locale per eseguire i cmdlet. Questo articolo richiede il modulo Az PowerShell. Per altre informazioni, vedere Come installare Azure PowerShell. Per trovare la versione installata, eseguire Get-InstalledModule -Name Az. Se si esegue PowerShell in locale, accedere ad Azure usando il cmdlet Connessione-AzAccount.

Creare una rete virtuale e un host Bastion

In questa sezione viene creata una rete virtuale con due subnet e un host Azure Bastion. La prima subnet viene usata per la macchina virtuale e la seconda subnet viene usata per l'host Bastion. È anche possibile creare un gruppo di sicurezza di rete e applicarlo alla prima subnet.

Nella casella di ricerca nella parte superiore del portale immettere reti virtuali. Selezionare Reti virtuali nei risultati della ricerca.

Seleziona + Crea. In Crea rete virtuale immettere o selezionare i valori seguenti nella scheda Informazioni di base:

Impostazione	Valore
Dettagli del progetto
Abbonamento	Seleziona la tua sottoscrizione di Azure.
Gruppo di risorse	Selezionare Crea nuovo. Immettere myResourceGroup in Nome. Selezionare OK.
Dettagli istanza
Nome della rete virtuale	Immetti myVNet.
Paese	Selezionare (Stati Uniti) Stati Uniti orientali.

Selezionare la scheda Sicurezza oppure selezionare il pulsante Avanti nella parte inferiore della pagina.
In Azure Bastion selezionare Abilita Azure Bastion e accettare i valori predefiniti:

Impostazione Valore

Nome host Azure Bastion myVNet-Bastion.

Indirizzo IP pubblico di Azure Bastion (Nuovo) myVNet-bastion-publicIpAddress.
Selezionare la scheda Indirizzi IP oppure fare clic sul pulsante Avanti nella parte inferiore della pagina.
Accettare lo spazio indirizzi IP predefinito 10.0.0.0/16 e modificare la subnet predefinita selezionando l'icona a forma di matita. Nella pagina Modifica subnet immettere i valori seguenti:

Impostazione Valore

Dettagli subnet

Nome Immettere mySubnet.

Sicurezza

Gruppo di sicurezza di rete Selezionare Crea nuovo.
Immettere mySubnet-nsg in Nome.
Selezionare OK.
Selezionare Rivedi e crea.
Rivedere le impostazioni e quindi selezionare Crea.

Impostazione	Valore
Nome host Azure Bastion	myVNet-Bastion.
Indirizzo IP pubblico di Azure Bastion	(Nuovo) myVNet-bastion-publicIpAddress.

Impostazione	Valore
Dettagli subnet
Nome	Immettere mySubnet.
Sicurezza
Gruppo di sicurezza di rete	Selezionare Crea nuovo. Immettere mySubnet-nsg in Nome. Selezionare OK.

Creare un gruppo di risorse usando New-AzResourceGroup. Un gruppo di risorse di Azure è un contenitore logico in cui le risorse di Azure vengono distribuite e gestite.
```
# Create a resource group.
New-AzResourceGroup -Name 'myResourceGroup' -Location 'eastus'
```

Creare un gruppo di sicurezza di rete predefinito usando New-AzNetworkSecurityGroup.

# Create a network security group.
$networkSecurityGroup = New-AzNetworkSecurityGroup -Name 'mySubnet-nsg' -ResourceGroupName 'myResourceGroup' -Location 'eastus'

Creare una configurazione della subnet per la subnet della macchina virtuale e la subnet host Bastion usando New-AzVirtualNetworkSubnetConfig.

# Create subnets configuration.
$firstSubnet = New-AzVirtualNetworkSubnetConfig -Name 'mySubnet' -AddressPrefix '10.0.0.0/24' -NetworkSecurityGroup $networkSecurityGroup
$secondSubnet  = New-AzVirtualNetworkSubnetConfig -Name 'AzureBastionSubnet'  -AddressPrefix '10.0.1.0/26'

Creare una rete virtuale usando New-AzVirtualNetwork.

# Create a virtual network.
$vnet = New-AzVirtualNetwork -Name 'myVNet' -ResourceGroupName 'myResourceGroup' -Location 'eastus' -AddressPrefix '10.0.0.0/16' -Subnet $firstSubnet, $secondSubnet

Creare la risorsa indirizzo IP pubblico necessaria per l'host Bastion usando New-AzPublicIpAddress.

# Create a public IP address for Azure Bastion.
New-AzPublicIpAddress -ResourceGroupName 'myResourceGroup' -Name 'myBastionIp' -Location 'eastus' -AllocationMethod 'Static' -Sku 'Standard'

Creare l'host Bastion usando New-AzBastion.

# Create an Azure Bastion host.
New-AzBastion -ResourceGroupName 'myResourceGroup' -Name 'myVNet-Bastion' --PublicIpAddressRgName 'myResourceGroup' -PublicIpAddressName 'myBastionIp' -VirtualNetwork $vnet

Creare un gruppo di risorse usando az group create. Un gruppo di risorse di Azure è un contenitore logico in cui le risorse di Azure vengono distribuite e gestite.
```
# Create a resource group.
az group create --name 'myResourceGroup' --location 'eastus'
```

Creare un gruppo di sicurezza di rete predefinito usando az network nsg create.

# Create a network security group.
az network nsg create --name 'mySubnet-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Creare una rete virtuale con az network vnet create.

az network vnet create --resource-group 'myResourceGroup' --name 'myVNet' --subnet-name 'mySubnet' --subnet-prefixes 10.0.0.0/24 --network-security-group 'mySubnet-nsg'

Creare una subnet per Azure Bastion usando az network vnet subnet create.

# Create AzureBastionSubnet.
az network vnet subnet create --name 'AzureBastionSubnet' --resource-group 'myResourceGroup' --vnet-name 'myVNet' --address-prefixes '10.0.1.0/26'

Creare un indirizzo IP pubblico per l'host Bastion usando az network public-ip create.

# Create a public IP address resource.
az network public-ip create --resource-group 'myResourceGroup' --name 'myBastionIp' --sku Standard

Creare un host Bastion usando az network bastion create.

az network bastion create --name 'myVNet-Bastion' --public-ip-address 'myBastionIp' --resource-group 'myResourceGroup' --vnet-name 'myVNet'

Importante

I prezzi orari iniziano dal momento in cui viene distribuito l'host Bastion, indipendentemente dall'utilizzo dei dati in uscita. Per altre informazioni, vedere Prezzi. È consigliabile eliminare questa risorsa al termine dell'uso.

Creare una macchina virtuale

In questa sezione viene creata una macchina virtuale e un gruppo di sicurezza di rete applicato alla relativa interfaccia di rete.

Nella casella di ricerca nella parte superiore del portale immettere macchine virtuali. Selezionare Macchine virtuali nei risultati della ricerca.
Selezionare + Crea e quindi selezionare Macchina virtuale di Azure.

In Crea macchina virtuale immettere o selezionare i valori seguenti nella scheda Informazioni di base:

Impostazione	Valore
Dettagli del progetto
Abbonamento	Seleziona la tua sottoscrizione di Azure.
Gruppo di risorse	Selezionare myResourceGroup.
Dettagli istanza
Virtual machine name	Immettere myVM.
Paese	Selezionare (Stati Uniti) Stati Uniti orientali.
Opzioni di disponibilità	Selezionare La ridondanza dell'infrastruttura non è richiesta.
Tipo di sicurezza	Selezionare Standard.
Immagine	Selezionare Windows Server 2022 Datacenter: Azure Edition - x64 Gen2.
Dimensione	Scegliere una dimensione o lasciare l'impostazione predefinita.
Account amministratore
Username	Immettere un nome utente.
Password	Immettere una password.
Conferma password	Reimmettere la password.

Selezionare la scheda Rete oppure selezionare Avanti: Dischi e quindi Avanti: Rete.

Nella scheda Rete selezionare i valori seguenti:

Impostazione	Valore
Interfaccia di rete
Rete virtuale	Selezionare myVNET.
Subnet	Selezionare Predefinito.
IP pubblico	Selezionare Nessuno.
Gruppo di sicurezza di rete della scheda di interfaccia di rete	Selezionare Basic.
Porte in ingresso pubbliche	Selezionare Nessuno.

Selezionare Rivedi e crea.
Rivedere le impostazioni e quindi selezionare Crea.

Creare un gruppo di sicurezza di rete predefinito usando New-AzNetworkSecurityGroup.

# Create a default network security group.
New-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup' -Location  eastus

Creare una macchina virtuale usando New-AzVM. Quando richiesto, immettere nome utente e password.

# Create a virtual machine using the latest Windows Server 2022 image.
New-AzVm -ResourceGroupName 'myResourceGroup' -Name 'myVM' -Location 'eastus' -VirtualNetworkName 'myVNet' -SubnetName 'mySubnet' -SecurityGroupName 'myVM-nsg' -ImageName 'MicrosoftWindowsServer:WindowsServer:2022-Datacenter-azure-edition:latest'

Creare un gruppo di sicurezza di rete predefinito usando az network nsg create.

# Create a default network security group.
az network nsg create --name 'myVM-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Creare una macchina virtuale con az vm create. Quando richiesto, immettere nome utente e password.

# Create a virtual machine using the latest Windows Server 2022 image.
az vm create --resource-group 'myResourceGroup' --name 'myVM' --location 'eastus' --vnet-name 'myVNet' --subnet 'mySubnet' --public-ip-address '' --nsg 'myVM-nsg' --image 'Win2022AzureEditionCore'

Aggiungere una regola di sicurezza al gruppo di sicurezza di rete

In questa sezione viene aggiunta una regola di sicurezza al gruppo di sicurezza di rete associato all'interfaccia di rete di myVM. La regola nega il traffico in ingresso dalla rete virtuale.

Nella casella di ricerca nella parte superiore del portale immettere Gruppi di sicurezza di rete. Selezionare Gruppi di sicurezza di rete nei risultati della ricerca.
Nell'elenco dei gruppi di sicurezza di rete selezionare myVM-nsg.
In Impostazioni selezionare Regole di sicurezza in ingresso.

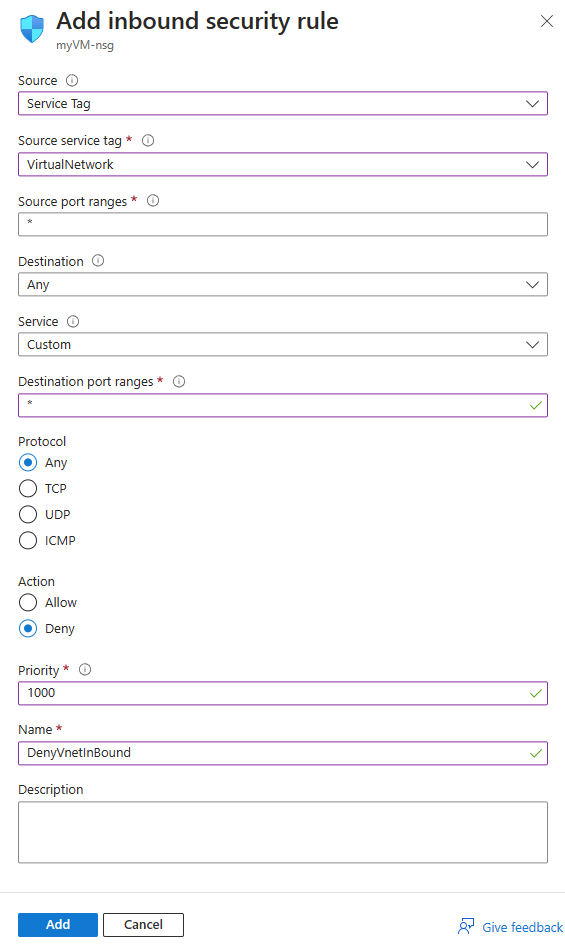

Seleziona + Aggiungi. Nella scheda Rete immettere o selezionare i valori seguenti:

Impostazione	Valore
Origine	selezionare Tag del servizio.
Tag del servizio di origine	Seleziona VirtualNetwork.
Intervalli porte di origine	Immettere*.
Destinazione	selezionare Tutti.
Servizio	Seleziona Personalizza.
Intervalli porte di destinazione	Immettere*.
Protocollo	selezionare Tutti.
Azione	Seleziona Nega.
Priorità	Immettere 1000.
Nome	Immettere DenyVnetInBound.

Selezionare Aggiungi.

Usare Add-AzNetworkSecurityRuleConfig per creare una regola di sicurezza che nega il traffico dalla rete virtuale. Usare quindi Set-AzNetworkSecurityGroup per aggiornare il gruppo di sicurezza di rete con la nuova regola di sicurezza.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule that denies inbound traffic from the virtual network service tag.
Add-AzNetworkSecurityRuleConfig -Name 'DenyVnetInBound' -NetworkSecurityGroup $networkSecurityGroup `
-Access 'Deny' -Protocol '*' -Direction 'Inbound' -Priority '1000' `
-SourceAddressPrefix 'virtualNetwork' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Usare az network nsg rule create per aggiungere al gruppo di sicurezza di rete una regola di sicurezza che nega il traffico dalla rete virtuale.

# Add to the network security group a security rule that denies inbound traffic from the virtual network service tag.
az network nsg rule create --name 'DenyVnetInBound' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '1000' \
--access 'Deny' --protocol '*' --direction 'Inbound' --source-address-prefixes 'virtualNetwork' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Nota

Il tag del servizio VirtualNetwork rappresenta lo spazio degli indirizzi della rete virtuale, tutti gli spazi indirizzi locali connessi, le reti virtuali con peering, le reti virtuali connesse a un gateway di rete virtuale, l'indirizzo IP virtuale dell'host e i prefissi di indirizzo usati nelle route definite dall'utente. Per altre informazioni, vedere Tag del servizio.

Controllare le regole di sicurezza applicate al traffico di una macchina virtuale

Usare la diagnostica del gruppo di sicurezza di rete per controllare le regole di sicurezza applicate al traffico originato dalla subnet Bastion alla macchina virtuale.

Nella casella di ricerca nella parte superiore del portale cercare e selezionare Network Watcher.

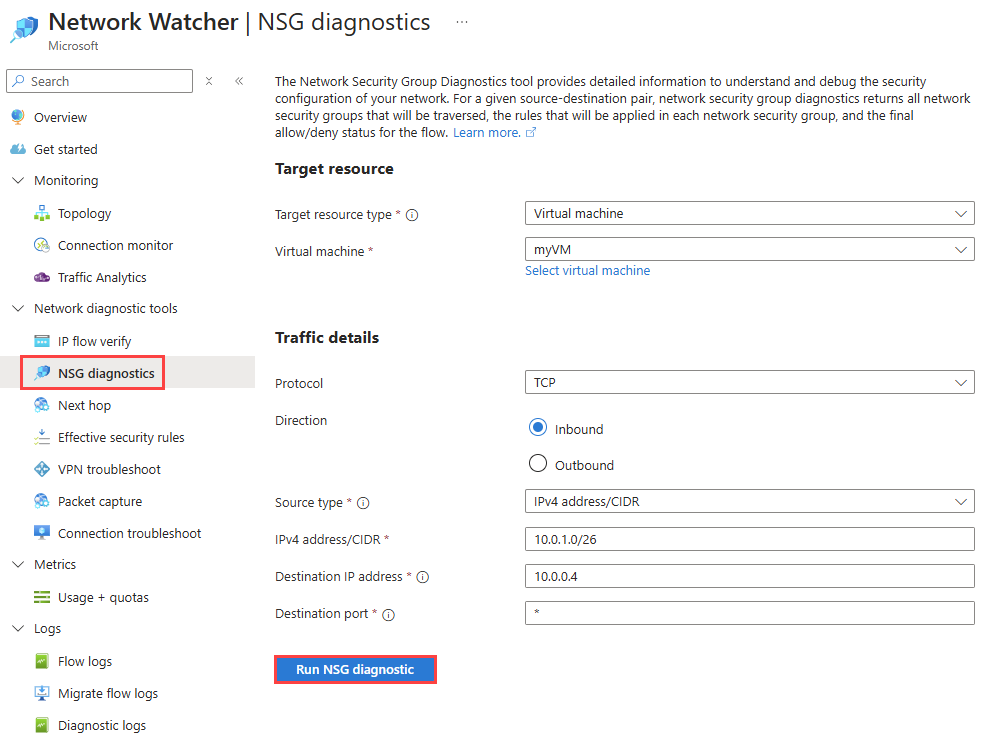

In Strumenti di diagnostica di rete selezionare Diagnostica del gruppo di sicurezza di rete.

Nella pagina diagnostica del gruppo di sicurezza di rete immettere o selezionare i valori seguenti:

Impostazione	Valore
Risorsa di destinazione
Tipo di risorsa di destinazione	Selezionare Macchina virtuale.
Macchina virtuale	Selezionare la macchina virtuale myVM .
Dettagli del traffico
Protocollo	Selezionare TCP. Altre opzioni disponibili sono: Qualsiasi, UDP e ICMP.
Direzione	Selezionare In entrata. L'altra opzione disponibile è: In uscita.
Source type	Selezionare Indirizzo IPv4/CIDR. L'altra opzione disponibile è: Tag del servizio.
Indirizzo IPv4/CIDR	Immettere 10.0.1.0/26, ovvero l'intervallo di indirizzi IP della subnet Bastion. I valori accettabili sono: indirizzo IP singolo, più indirizzi IP, prefisso IP singolo e più prefissi IP.
Indirizzo IP di destinazione	Lasciare il valore predefinito 10.0.0.4, ovvero l'indirizzo IP di myVM.
Porta di destinazione	Immettere * per includere tutte le porte.

Selezionare Esegui la diagnostica del gruppo di sicurezza di rete per eseguire il test. Quando la diagnostica del gruppo di sicurezza di rete completa la verifica di tutte le regole di sicurezza, viene visualizzato il risultato.

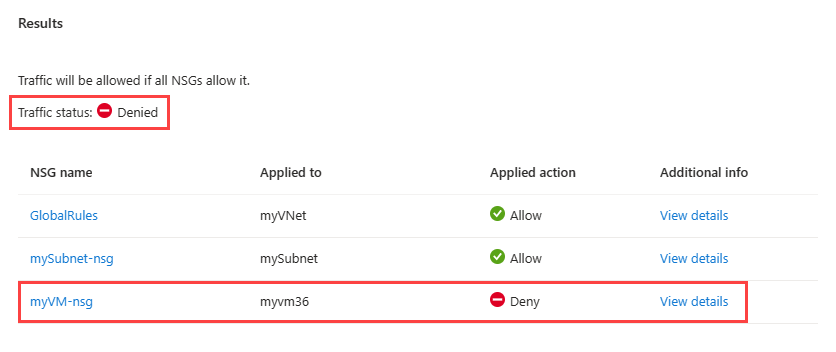

Il risultato mostra che sono state valutate tre regole di sicurezza per la connessione in ingresso dalla subnet Bastion:
- GlobalRules: questa regola di amministrazione della sicurezza viene applicata a livello di rete virtuale usando Azure Rete virtuale Gestisci. La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
- mySubnet-nsg: questo gruppo di sicurezza di rete viene applicato a livello di subnet (subnet della macchina virtuale). La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
- myVM-nsg: questo gruppo di sicurezza di rete viene applicato a livello di interfaccia di rete (NIC). La regola nega il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.

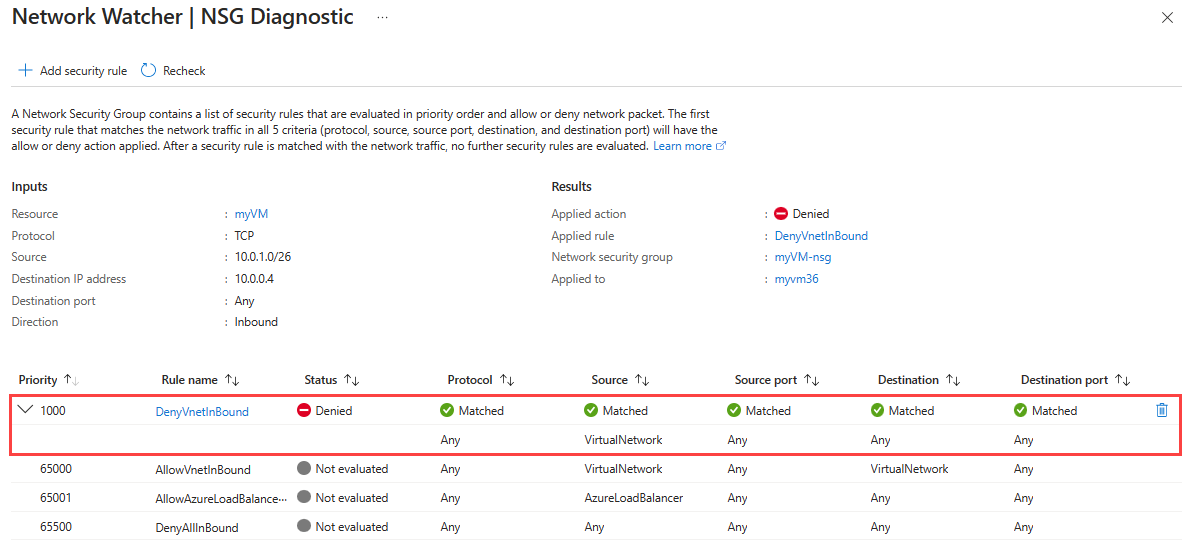

Selezionare Visualizza i dettagli di myVM-nsg per visualizzare i dettagli sulle regole di sicurezza presenti in questo gruppo di sicurezza di rete e sulla regola che nega il traffico.

Nel gruppo di sicurezza di rete myVM-nsg la regola di sicurezza DenyVnetInBound nega il traffico proveniente dallo spazio indirizzi del tag del servizio VirtualNetwork alla macchina virtuale. L'host Bastion usa gli indirizzi IP dell'intervallo di indirizzi: 10.0.1.0/26, incluso nel tag del servizio VirtualNetwork , per connettersi alla macchina virtuale. Di conseguenza, la connessione dall'host Bastion viene negata dalla regola di sicurezza DenyVnetInBound .

Usare Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic per avviare la sessione di diagnostica del gruppo di sicurezza di rete.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction Inbound -Protocol Tcp -Source 10.0.1.0/26 -Destination 10.0.0.4 -DestinationPort *
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the the NSG diagnostics session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Viene restituito un output simile all'output di esempio seguente:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Deny",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_DenyVnetInBound",
                          "Action": "Deny"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_DenyVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

Il risultato mostra che sono state valutate tre regole di sicurezza per la connessione in ingresso dalla subnet Bastion:

GlobalRules: questa regola di amministrazione della sicurezza viene applicata a livello di rete virtuale usando Azure Rete virtuale Gestisci. La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
mySubnet-nsg: questo gruppo di sicurezza di rete viene applicato a livello di subnet (subnet della macchina virtuale). La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
myVM-nsg: questo gruppo di sicurezza di rete viene applicato a livello di interfaccia di rete (NIC). La regola nega il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.

Nel gruppo di sicurezza di rete myVM-nsg la regola di sicurezza DenyVnetInBound nega il traffico proveniente dallo spazio indirizzi del tag del servizio VirtualNetwork alla macchina virtuale. L'host Bastion usa gli indirizzi IP della versione 10.0.1.0/26, inclusi il tag del servizio VirtualNetwork , per connettersi alla macchina virtuale. Di conseguenza, la connessione dall'host Bastion viene negata dalla regola di sicurezza DenyVnetInBound .

Usare az network watcher run-configuration-diagnostic per avviare la sessione di diagnostica del gruppo di sicurezza di rete.

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Viene restituito un output simile all'output di esempio seguente:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Deny",
              "ruleName": "UserRule_DenyVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_DenyVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Deny"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Il risultato mostra che sono state valutate tre regole di sicurezza per la connessione in ingresso dalla subnet Bastion:

GlobalRules: questa regola di amministrazione della sicurezza viene applicata a livello di rete virtuale usando Azure Rete virtuale Gestisci. La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
mySubnet-nsg: questo gruppo di sicurezza di rete viene applicato a livello di subnet (subnet della macchina virtuale). La regola consente il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.
myVM-nsg: questo gruppo di sicurezza di rete viene applicato a livello di interfaccia di rete (NIC). La regola nega il traffico TCP in ingresso dalla subnet Bastion alla macchina virtuale.

Aggiungere una regola di sicurezza per consentire il traffico dalla subnet Bastion

Per connettersi a myVM usando Azure Bastion, il traffico dalla subnet Bastion deve essere consentito dal gruppo di sicurezza di rete. Per consentire il traffico dalla versione 10.0.1.0/26, aggiungere una regola di sicurezza con priorità più alta (numero di priorità inferiore) rispetto alla regola DenyVnetInBound o modificare la regola DenyVnetInBound per consentire il traffico dalla subnet Bastion.

È possibile aggiungere la regola di sicurezza al gruppo di sicurezza di rete dalla pagina Network Watcher che mostra i dettagli sulla regola di sicurezza che nega il traffico alla macchina virtuale.

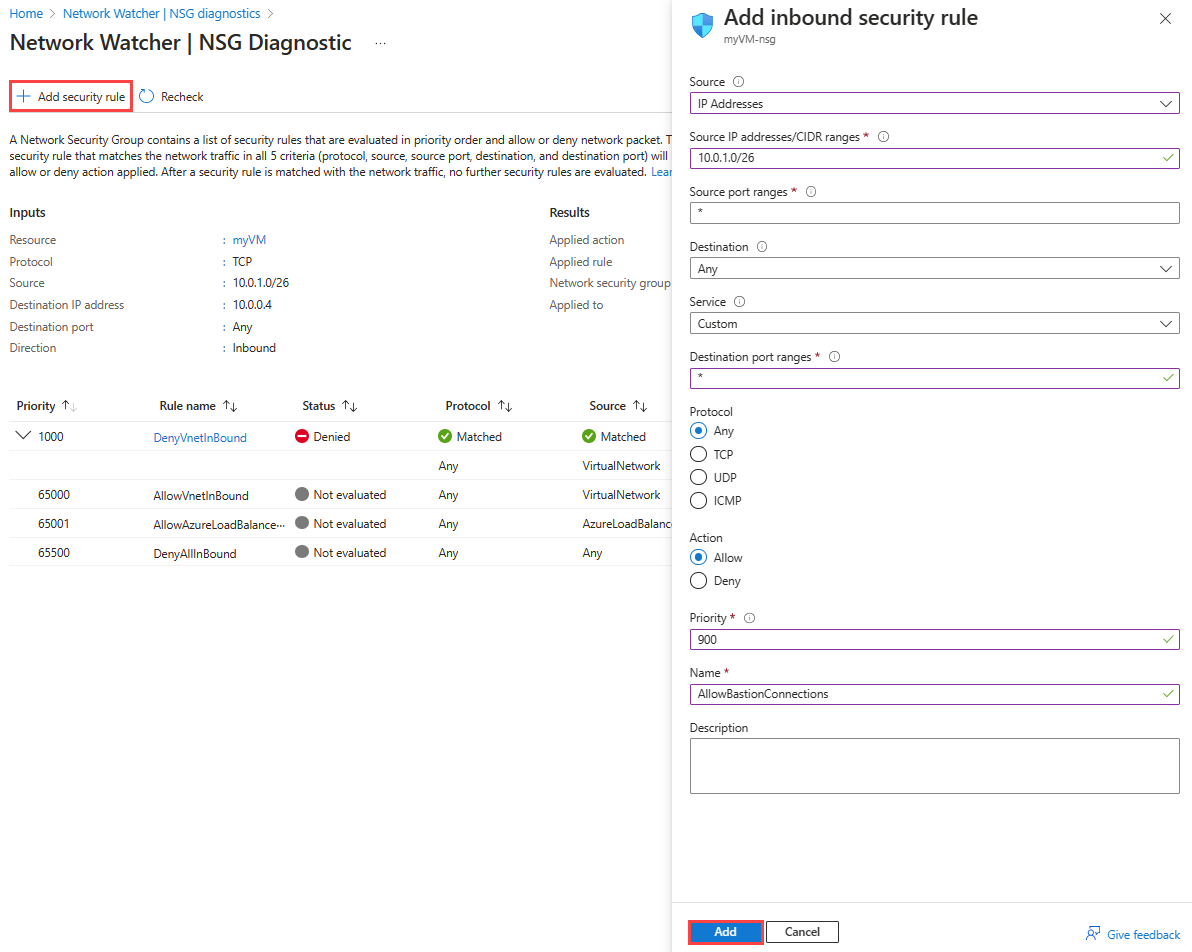

Per aggiungere la regola di sicurezza da Network Watcher, selezionare + Aggiungi regola di sicurezza e quindi immettere o selezionare i valori seguenti:

Impostazione	Valore
Origine	Selezionare Indirizzi IP.
Indirizzi IP/Intervalli CIDR di origine	Immettere 10.0.1.0/26, ovvero l'intervallo di indirizzi IP della subnet Bastion.
Intervalli porte di origine	Immettere*.
Destinazione	selezionare Tutti.
Servizio	Seleziona Personalizza.
Intervalli porte di destinazione	Immettere*.
Protocollo	selezionare Tutti.
Azione	Seleziona Consenti.
Priorità	Immettere 900, ovvero una priorità superiore a 1000 usata per la regola DenyVnetInBound.
Nome	Immettere AllowBastion Connessione ions.

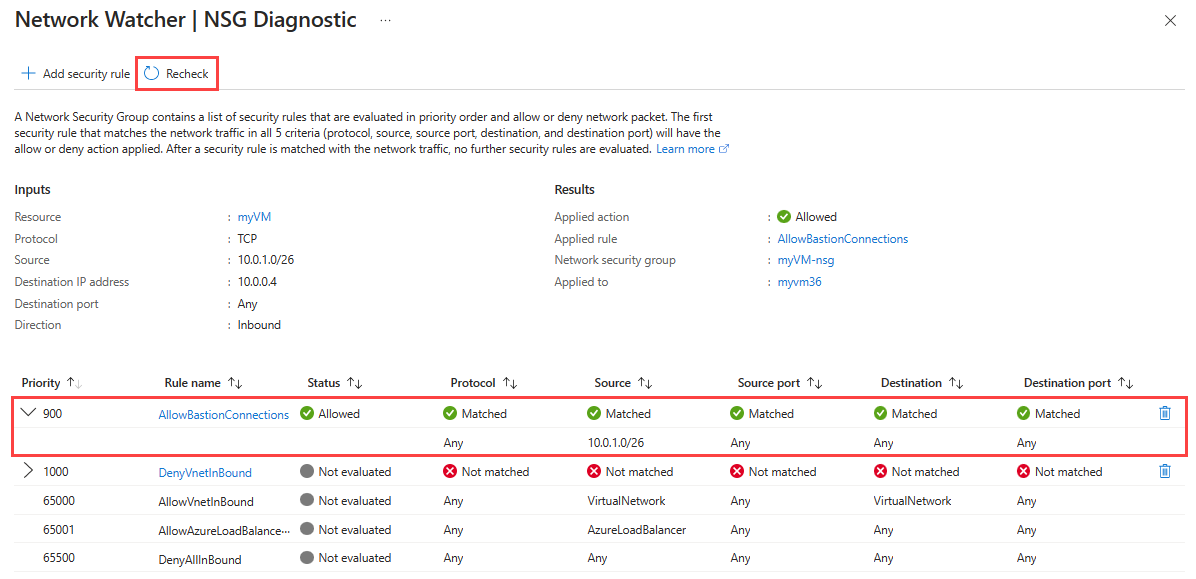

Selezionare Ricontrolla per eseguire di nuovo la sessione di diagnostica. La sessione di diagnostica dovrebbe ora indicare che il traffico proveniente dalla subnet Bastion è consentito.

La regola di sicurezza AllowBastion Connessione ions consente il traffico da qualsiasi indirizzo IP nella versione 10.0.1.0/26 alla macchina virtuale. Poiché l'host Bastion usa indirizzi IP dalla versione 10.0.1.0/26, la connessione alla macchina virtuale è consentita dalla regola di sicurezza AllowBastion Connessione ions.

Usare Add-AzNetworkSecurityRuleConfig per creare una regola di sicurezza che consenta il traffico dalla subnet Bastion. Usare quindi Set-AzNetworkSecurityGroup per aggiornare il gruppo di sicurezza di rete con la nuova regola di sicurezza.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule.
Add-AzNetworkSecurityRuleConfig -Name 'AllowBastionConnections' -NetworkSecurityGroup $networkSecurityGroup -Priority '900' -Access 'Allow' `
-Protocol '*' -Direction 'Inbound' -SourceAddressPrefix '10.0.1.0/26' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Usare Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic per ricontrollare usando una nuova sessione di diagnostica del gruppo di sicurezza di rete.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction 'Inbound' -Protocol 'Tcp' -Source '10.0.1.0/26' -Destination '10.0.0.4' -DestinationPort '*'
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the diagnostic session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Viene restituito un output simile all'output di esempio seguente:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Allow",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_AllowBastionConnections",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_AllowBastionConnections",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

La regola di sicurezza AllowBastion Connessione ions consente il traffico da qualsiasi indirizzo IP nella versione 10.0.1.0/26 alla macchina virtuale. Poiché l'host Bastion usa indirizzi IP dalla versione 10.0.1.0/26, la connessione alla macchina virtuale è consentita dalla regola di sicurezza AllowBastion Connessione ions.

Usare az network nsg rule create per aggiungere al gruppo di sicurezza di rete una regola di sicurezza che consente il traffico dalla subnet Bastion.

# Add a security rule to the network security group.
az network nsg rule create --name 'AllowBastionConnections' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '900' \
--access 'Allow' --protocol '*' --direction 'Inbound' --source-address-prefixes '10.0.1.0/26' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Usare az network watcher run-configuration-diagnostic per ricontrollare usando una nuova sessione di diagnostica del gruppo di sicurezza di rete.

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Viene restituito un output simile all'output di esempio seguente:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "UserRule_AllowBastionConnections"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_AllowBastionConnections",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Allow"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Pulire le risorse

Quando non sono più necessari, eliminare il gruppo di risorse e tutte le risorse in esso contenute:

Nella casella di ricerca nella parte superiore del portale immettere myResourceGroup. Selezionare myResourceGroup nei risultati della ricerca.
Selezionare Elimina gruppo di risorse.
In Elimina un gruppo di risorse immettere myResourceGroup e quindi selezionare Elimina.
Selezionare Elimina per confermare l'eliminazione del gruppo di risorse e di tutte le relative risorse.

Usare Remove-AzResourceGroup per eliminare il gruppo di risorse e tutte le risorse contenute.

# Delete the resource group and all the resources it contains.
Remove-AzResourceGroup -Name 'myResourceGroup' -Force

Usare az group delete per rimuovere il gruppo di risorse e tutte le risorse che contiene

# Delete the resource group and all the resources it contains.
az group delete --name 'myResourceGroup' --yes --no-wait

Passaggi successivi

Per altre informazioni sugli altri strumenti di Network Watcher, vedere Che cos'è Azure Network Watcher?
Per informazioni su come risolvere i problemi di routing delle macchine virtuali, vedere Diagnosticare un problema di routing di rete della macchina virtuale.

Share via

Diagnosticare le regole di sicurezza di rete

Prerequisiti

Creare una rete virtuale e un host Bastion

Creare una macchina virtuale

Aggiungere una regola di sicurezza al gruppo di sicurezza di rete

Controllare le regole di sicurezza applicate al traffico di una macchina virtuale

Aggiungere una regola di sicurezza per consentire il traffico dalla subnet Bastion

Pulire le risorse

Passaggi successivi

Risorse aggiuntive
