Cos'è Azure Network Watcher?

Azure Network Watcher fornisce una suite di strumenti per il monitoraggio, la diagnostica, la visualizzazione delle metriche e l'abilitazione o la disabilitazione dei log per le risorse Azure IaaS (Infrastructure-as-a-Service). Network Watcher consente di monitorare e riparare lo stato di integrità della rete di prodotti IaaS come macchine virtuali, reti virtuali, gateway applicazione e servizi di bilanciamento del carico e così via. Network Watcher non è destinato all'analisi Web o al monitoraggio di PaaS.

Network Watcher è costituito da tre set principali di strumenti e funzionalità:

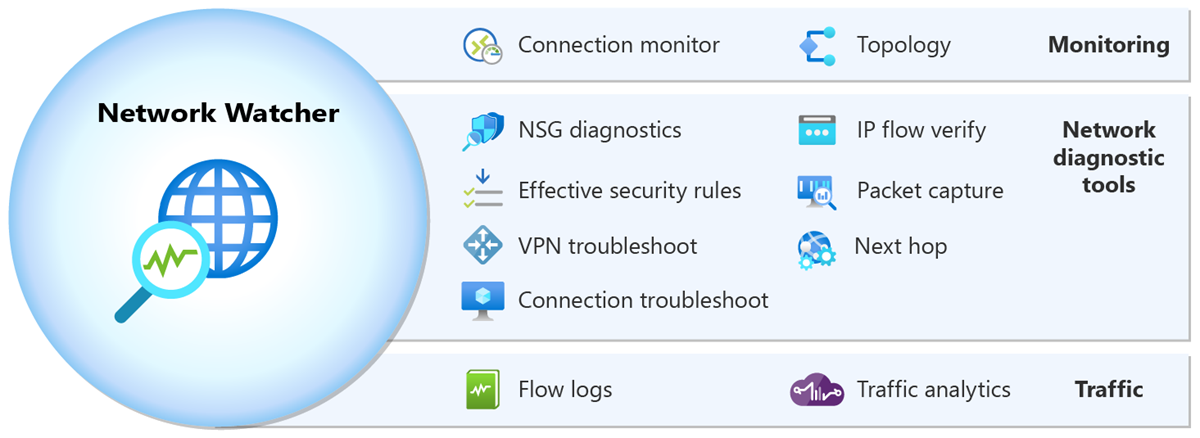

Diagram showing Azure Network Watcher's capabilities.

Nota

Quando si crea o si aggiorna una rete virtuale nella sottoscrizione, Network Watcher viene abilitato automaticamente nell'area della rete virtuale. Non è previsto alcun impatto sulle risorse o alcun addebito associato per l'abilitazione automatica di Network Watcher. Per altre informazioni, vedere Abilitare o disabilitare Network Watcher.

Monitoraggio

Network Watcher offre due strumenti di monitoraggio che consentono di visualizzare e monitorare le risorse:

  • Topologia
  • Monitoraggio connessione

Topologia

La topologia fornisce una visualizzazione dell'intera rete per comprendere la configurazione di rete. Fornisce un'interfaccia interattiva per visualizzare le risorse e le relative relazioni in Azure che si estendono su più sottoscrizioni, gruppi di risorse e località. Per altre informazioni, vedere Panoramica della topologia.

Monitoraggio connessione

Monitoraggio connessione fornisce il monitoraggio delle connessioni end-to-end per gli endpoint Azure e ibridi. Consente di comprendere le prestazioni di rete tra vari endpoint nell'infrastruttura di rete. Per altre informazioni, vedere panoramica di monitoraggio Connessione ion e Monitorare la comunicazione di rete tra due macchine virtuali.

Strumenti di diagnostica di rete

Network Watcher offre sette strumenti di diagnostica di rete che consentono di risolvere e diagnosticare i problemi di rete:

  • Verifica flusso IP
  • Diagnostica del gruppo di sicurezza di rete
  • Hop successivo
  • Regole di sicurezza valide
  • Risoluzione dei problemi di connessione
  • Acquisizione pacchetti
  • Risoluzione dei problemi della rete VPN

Verifica flusso IP

Verifica flusso IP consente di rilevare i problemi di filtro del traffico a livello di macchina virtuale. Controlla se un pacchetto è consentito o negato verso o da un indirizzo IP (indirizzo IPv4 o IPv6). Indica anche quale regola di sicurezza ha consentito o negato il traffico. Per altre informazioni, vedere Panoramica della verifica del flusso IP e Diagnosticare un problema di filtro del traffico di rete di una macchina virtuale.

Diagnostica del gruppo di sicurezza di rete

La Diagnostica del gruppo di sicurezza di rete consente di rilevare i problemi di filtro del traffico a livello di macchina virtuale, set di scalabilità di macchine virtuali o gateway applicazione. Controlla se un pacchetto è consentito o negato verso o da un indirizzo IP, un prefisso IP o un tag del servizio. Indica anche quale regola di sicurezza ha consentito o negato il traffico. Consente inoltre di aggiungere una nuova regola di sicurezza con una priorità più alta per consentire o negare il traffico. Per altre informazioni, vedere Panoramica della diagnostica dei gruppi di sicurezza di rete e Diagnosticare le regole di sicurezza di rete.

Hop successivo

L'hop successivo consente di rilevare i problemi di routing. Controlla se il traffico viene instradato correttamente alla destinazione desiderata. Fornisce informazioni sul tipo di hop successivo, l'indirizzo IP e l'ID tabella di route per un indirizzo IP di destinazione specifico. Per altre informazioni, vedere Panoramica dell'hop successivo e Diagnosticare un problema di routing di rete della macchina virtuale.

Regole di sicurezza valide

Le regole di sicurezza valide consentono di visualizzare le regole di sicurezza valide applicate a un'interfaccia di rete. Mostra tutte le regole di sicurezza applicate all'interfaccia di rete, la subnet in cui si trova l'interfaccia di rete e l'aggregazione di entrambi gli elementi. Per altre informazioni, vedere Panoramica delle regole di sicurezza valide e Visualizzare i dettagli di una regola di sicurezza.

Risoluzione dei problemi di connessione

Risoluzione dei problemi di connessione consente di testare una connessione tra una macchina virtuale, un set di scalabilità di macchine virtuali, un gateway applicazione o un host Bastion e una macchina virtuale, un nome FQDN, un URI o un indirizzo IPv4. Il test restituisce informazioni simili restituite quando si usa la funzionalità di monitoraggio connessione, ma testa la connessione in un determinato momento invece di monitorarla nel tempo, come fa il monitoraggio della connessione. Per altre informazioni, vedere panoramica sulla risoluzione dei problemi di Connessione ion e Risolvere i problemi relativi alle connessioni con Azure Network Watcher.

Acquisizione pacchetti

Acquisizione pacchetti consente di creare in remoto sessioni di acquisizione pacchetti per tenere traccia del traffico da e verso una macchina virtuale (VM) o un set di scalabilità di macchine virtuali. Per altre informazioni, vedere Acquisizione pacchetti e Gestire acquisizioni di pacchetti per le macchine virtuali.

Risoluzione dei problemi della rete VPN

Risoluzione dei problemi VPN consente di risolvere i problemi relativi ai gateway di rete virtuale e le relative connessioni. Per altre informazioni, vedere Panoramica della risoluzione dei problemi della VPN e Diagnosticare un problema di comunicazione tra reti.

Traffico

Network Watcher offre due strumenti per il traffico che consentono di registrare e visualizzare il traffico di rete:

  • Log dei flussi
  • Analisi del traffico

Log dei flussi

I log dei flussi consentono di registrare informazioni sul traffico IP di Azure e di archiviare i dati in Archiviazione di Azure. È possibile registrare il traffico IP che transita attraverso un gruppo di sicurezza di rete o una rete virtuale di Azure. Per altre informazioni, vedi:

Analisi del traffico

Analisi del traffico offre visualizzazioni avanzate dei dati dei log dei flussi. Per altre informazioni sull'analisi del traffico, vedere Analisi del traffico e Gestire l'analisi del traffico tramite Criteri di Azure.

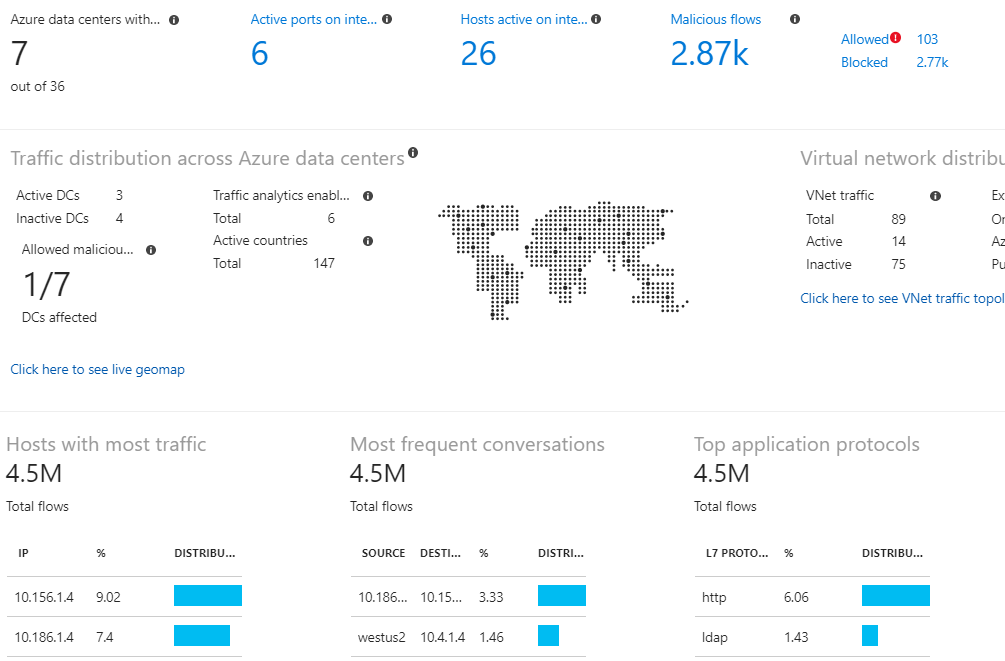

Screenshot showing Traffic analytics feature of Network Watcher.

Utilizzo e quote

La funzionalità Utilizzo e quote di Network Watcher fornisce un riepilogo del numero di risorse di rete distribuite in una sottoscrizione e un'area e il limite per la risorsa. Per altre informazioni, vedere Limiti di rete per il numero di risorse di rete che è possibile creare all'interno di una sottoscrizione e un'area di Azure. Queste informazioni sono utili quando si pianificano distribuzioni di risorse future perché non è possibile creare altre risorse se si raggiungono i limiti all'interno della sottoscrizione o dell'area.

Screenshot showing Networking resources usage and limits per subscription in the Azure portal.

Limiti relativi a Network Watcher

Network Watcher presenta i limiti seguenti:

Resource Limite
Istanze di Network Watcher per area per sottoscrizione 1 (un'istanza in un'area per abilitare l'accesso al servizio nell'area)
Connessione monitoraggi per area per sottoscrizione 100
Numero massimo di gruppi di test per ogni monitoraggio della connessione 20
Numero massimo di origini e destinazioni per ogni monitor di connessione 100
Numero massimo di configurazioni di test per ogni monitoraggio della connessione 20
Sessioni di acquisizione pacchetti per area per sottoscrizione 10.000 (numero di sessioni solo, non salvate acquisizioni)
Operazioni di risoluzione dei problemi VPN per sottoscrizione 1 (Numero di operazioni contemporaneamente)

Prezzi

Per informazioni dettagliate sui prezzi, vedere Prezzi di Network Watcher.

Contratto di servizio (SLA)

Per informazioni dettagliate sul contratto di servizio, vedere Contratti di servizio (SLA) per i servizi online.

Domande frequenti

Per ottenere risposte alle domande più frequenti su Network Watcher, vedere Domande frequenti su Azure Network Watcher.

Novità

Per visualizzare gli aggiornamenti delle funzionalità più recenti di Network Watcher, vedere Aggiornamenti del servizio.
