タンブリングウィンドウでパイプラインを実行するトリガーの作成

適用対象: Azure Data Factory Azure Synapse Analytics

ヒント

Data Factory in Microsoft Fabric は、よりシンプルなアーキテクチャ、組み込みの AI、および新機能を備えた次世代のAzure Data Factoryです。データ統合を初めて使用する場合は、Fabric Data Factory から始めます。既存の ADF ワークロードをFabricにアップグレードして、データサイエンス、リアルタイム分析、レポートの新機能にアクセスできます。

Fabric無料試用版を開始します。
Azure Data FactoryからMicrosoft FabricのData Factoryへアップグレードしてください。

この記事では、タンブリングウィンドウトリガーを作成、起動、および監視する手順について説明します。トリガーとサポートされる種類の全般的な情報については、パイプラインの実行とトリガーに関する記事をご覧ください。

タンブリングウィンドウトリガーは、状態を維持しながら、指定した開始時刻から定期的に実行される種類のトリガーです。タンブリングウィンドウとは、固定サイズで重複しない一連の連続する時間間隔です。タンブリングウィンドウトリガーはパイプラインと 1 対 1 の関係を持ち、単一のパイプラインのみを参照できます。

タンブリングウィンドウトリガーは、スケジュールトリガーのより重量級な代替手段です。複雑なシナリオ (他のタンブリングウィンドウトリガーへの依存、失敗したジョブの再実行、パイプラインのユーザー再試行の設定など) に対応する一連の機能が用意されています。スケジュールトリガーとタンブリングウィンドウトリガーの違いについて詳しくは、「トリガー種類の比較」を参照してください。

Azure Data FactoryおよびAzure Synapseのポータル体験

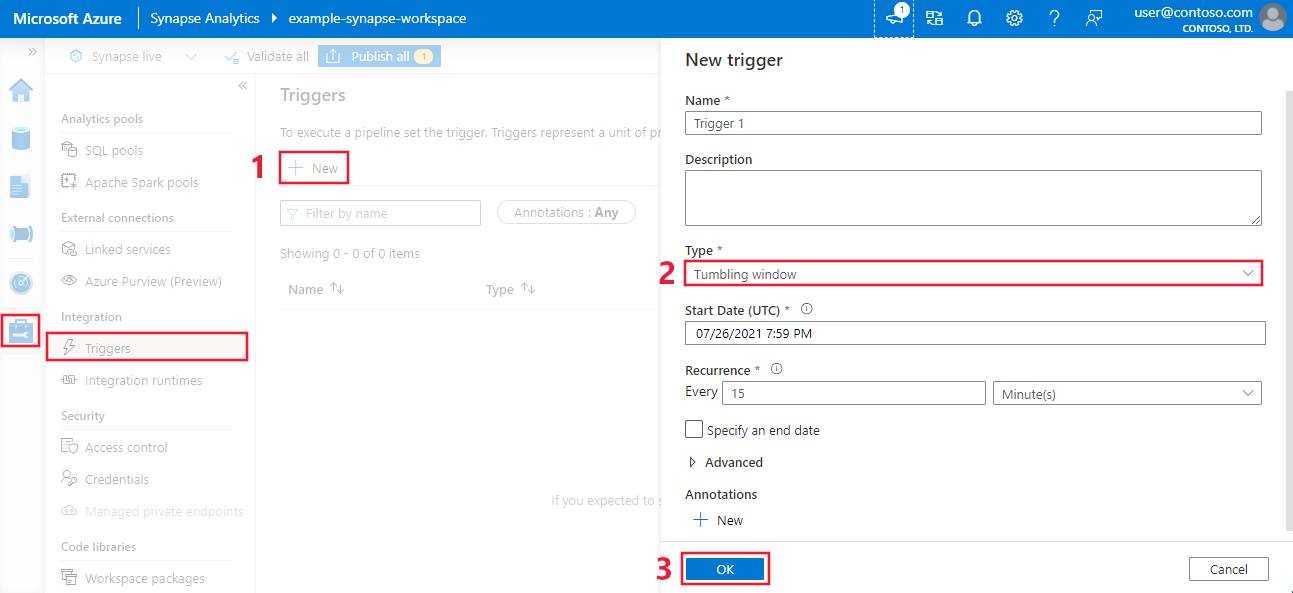

Azure ポータルでタンブリングウィンドウトリガーを作成するには、Triggers タブを選択し、New を選択します。
トリガー構成ウィンドウが開いたら、[タンブリングウィンドウ] を選択します。次に、タンブリングウィンドウトリガーのプロパティを定義します。
完了したら、[保存] をクリックします。

Azureデータファクトリー
Azure Synapse

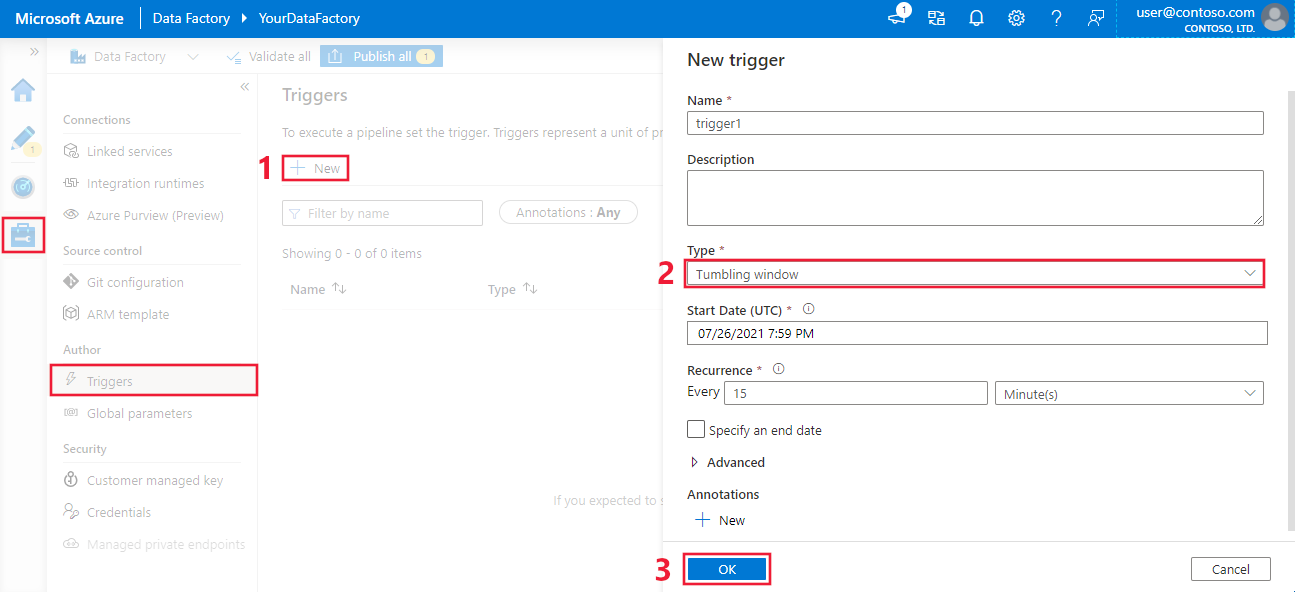

Azure ポータルの Data Factory でタンブリングウィンドウトリガーを作成する様子を示すスクリーンショット

タンブリングウィンドウのトリガーの種類のプロパティ

タンブリングウィンドウには、次のトリガータイプに関するプロパティがあります。

{
    "name": "MyTriggerName",
    "properties": {
        "type": "TumblingWindowTrigger",
        "runtimeState": "<<Started/Stopped/Disabled - readonly>>",
        "typeProperties": {
            "frequency": <<Minute/Hour>>,
            "interval": <<int>>,
            "startTime": "<<datetime>>",
            "endTime": <<datetime - optional>>,
            "delay": <<timespan - optional>>,
            "maxConcurrency": <<int>> (required, max allowed: 50),
            "retryPolicy": {
                "count": <<int - optional, default: 0>>,
                "intervalInSeconds": <<int>>,
            },
            "dependsOn": [
                {
                    "type": "TumblingWindowTriggerDependencyReference",
                    "size": <<timespan - optional>>,
                    "offset": <<timespan - optional>>,
                    "referenceTrigger": {
                        "referenceName": "MyTumblingWindowDependency1",
                        "type": "TriggerReference"
                    }
                },
                {
                    "type": "SelfDependencyTumblingWindowTriggerReference",
                    "size": <<timespan - optional>>,
                    "offset": <<timespan>>
                }
            ]
        },
        "pipeline": {
            "pipelineReference": {
                "type": "PipelineReference",
                "referenceName": "MyPipelineName"
            },
            "parameters": {
                "parameter1": {
                    "type": "Expression",
                    "value": "@{concat('output',formatDateTime(trigger().outputs.windowStartTime,'-dd-MM-yyyy-HH-mm-ss-ffff'))}"
                },
                "parameter2": {
                    "type": "Expression",
                    "value": "@{concat('output',formatDateTime(trigger().outputs.windowEndTime,'-dd-MM-yyyy-HH-mm-ss-ffff'))}"
                },
                "parameter3": "https://mydemo.azurewebsites.net/api/demoapi"
            }
        }
    }
}

次のテーブルに、タンブリングウィンドウトリガーの繰り返しとスケジュール設定に関連する主な JSON 要素の概要を示します。

JSON 要素	説明	タイプ	使用できる値	必須
`type`	トリガーの種類。 `type` は固定値 `TumblingWindowTrigger` です。	`String`	`TumblingWindowTrigger`	はい
`runtimeState`	トリガー実行時の現在の状態。この要素は <readOnly> です。	`String`	`Started`、`Stopped`、`Disabled`	はい
`frequency`	トリガーが繰り返される頻度の単位 (分、時間、または月) を表す文字列。 `startTime` の日付値が `frequency` 値よりも細かい場合、ウィンドウの境界を計算するときに `startTime` の日付が考慮されます。たとえば、`frequency` 値が `hourly` で、`startTime` 値が 2017-09-01T10:10:10Z の場合、最初のウィンドウは (2017-09-01T10:10:10Z, 2017-09-01T11:10:10Z) になります。	`String`	`Minute`、`Hour`、`Month`	はい
`interval`	トリガーの実行頻度を決定する、`frequency` 値の間隔を示す正の整数。たとえば、`interval` が `3` で `frequency` が `hour` である場合、トリガーは 3 時間ごとに繰り返されます。最小ウィンドウ間隔は 5 分です。	`Integer`	正の整数。	はい
`startTime`	最初の発生。これは過去の場合があります。最初のトリガー間隔は (`startTime`, `startTime + interval`) です。	`DateTime`	`DateTime` 値です。	はい
`endTime`	最後の発生は、過去に起こった可能性があります。	`DateTime`	`DateTime` 値です。	はい
`delay`	ウィンドウのデータ処理の開始の遅延時間。パイプライン実行は、予想される実行時間 + delay の時間が経過してから開始されます。 delay は、トリガーが期限を過ぎてから新しい実行をトリガーするまでの待機時間を定義します。遅延によってウィンドウ `startTime` が変更されることはありません。たとえば、`delay` 値が 00:10:00 の場合、10 分の遅延を意味します。	`Timespan` (hh:mm:ss)	`timespan` のデフォルト値が `00:00:00` の場合。	いいえ
`maxConcurrency`	準備ができているウィンドウに対して発生する同時トリガー実行の数。たとえば、前日の実行を 1 時間ごとにバックフィルすると、24 ウィンドウになります。 `maxConcurrency` = 10 の場合、トリガーイベントは最初の 10 ウィンドウ (00:00-01:00 - 09:00-10:00) に対してのみ発生します。最初の 10 回がトリガーされたパイプライン実行が完了すると、次の 10 ウィンドウ (10:00-11:00 - 19:00-20:00) に対してトリガー実行が発生します。 `maxConcurrency` = 10 のこの例を続けると、準備ができているウィンドウが 10 個ある場合、パイプライン実行は合計 10 回になります。 1 つのウィンドウのみ準備ができている場合は、1 つのパイプラインのみが実行されます。	`Integer`	1 ～ 50 の整数。	はい
`retryPolicy: Count`	パイプライン実行前の再試行回数は `Failed` とマークされます。	`Integer`	整数。既定値は 0 (再試行なし) です。	いいえ
`retryPolicy: intervalInSeconds`	秒単位で指定された再試行の間の遅延。	`Integer`	秒数。既定値は 30 です。最小値は `30` です。	いいえ
`dependsOn: type`	`TumblingWindowTriggerReference` の型。依存関係が設定されている場合は必須です。	`String`	`TumblingWindowTriggerDependencyReference`、`SelfDependencyTumblingWindowTriggerReference`	いいえ
`dependsOn: size`	依存関係のタンブリングウィンドウのサイズ。	`Timespan` (hh:mm:ss)	正の `timespan` 値。既定値は子トリガーのウィンドウサイズです。	いいえ
`dependsOn: offset`	依存関係トリガーのオフセット。	`Timespan` (hh:mm:ss)	自己依存関係における値 `timespan` は負でなければなりません。値が指定されていない場合、ウィンドウはトリガーそのものと同じになります。	自己依存関係:はいその他:いいえ

注

タンブリングウィンドウトリガーが発行されると、interval と frequency の値を編集できません。

WindowStart および WindowEnd システム変数

タンブリングウィンドウトリガーの WindowStart および WindowEnd システム変数は、パイプラインの定義 (つまり、クエリの一部) で使用できます。システム変数は、トリガー定義でパイプラインにパラメーターとして渡します。次の例は、これらの変数をパラメーターとして渡す方法を示しています。

{
    "name": "MyTriggerName",
    "properties": {
        "type": "TumblingWindowTrigger",
            ...
        "pipeline": {
            "pipelineReference": {
                "type": "PipelineReference",
                "referenceName": "MyPipelineName"
            },
            "parameters": {
                "MyWindowStart": {
                    "type": "Expression",
                    "value": "@{concat('output',formatDateTime(trigger().outputs.windowStartTime,'-dd-MM-yyyy-HH-mm-ss-ffff'))}"
                },
                "MyWindowEnd": {
                    "type": "Expression",
                    "value": "@{concat('output',formatDateTime(trigger().outputs.windowEndTime,'-dd-MM-yyyy-HH-mm-ss-ffff'))}"
                }
            }
        }
    }
}

パイプライン定義で WindowStart と WindowEnd システム変数の値を使用するには、それに応じて、MyWindowStart と MyWindowEnd パラメーターを使用します。

バックフィルシナリオでのウィンドウの実行順序

トリガー startTime が過去の場合、M=(CurrentTime- TriggerStartTime)/TumblingWindowSize という数式に基づき、トリガーはトリガーのコンカレンシーを考慮して、{M} 回のバックフィル (過去分) の実行を並行して生成してから、今後の実行を行います。ウィンドウの実行順序は、最も古い間隔から最も新しい間隔までの間で決定論的となります。現時点では、この動作を変更することはできません。

注

このシナリオでは、選択した startTime からのすべての実行は、今後の実行を実行する前に実行されます。長期間バックフィルする必要がある場合は、履歴の初期読み込みを行うことをお勧めします。

既存の TriggerResource 要素

既存の TriggerResource 要素を更新する場合、以下の点が適用されます。

トリガーの frequency 要素 (またはウィンドウサイズ) と interval 要素の値は、トリガーの作成後に変更できません。この制限は triggerRun の再実行と依存関係の評価を適切に機能させるために必要です。
トリガーの endTime 要素の値が (追加または更新によって) 変更された場合、既に処理されているウィンドウの状態はリセットされません。トリガーは新しい endTime 値に従います。新しい endTime 値が既に実行されたウィンドウよりも前の場合、トリガーは停止します。それ以外の場合は、新しい endTime 値に達すると、トリガーは停止します。

ユーザー割り当てのパイプラインの再試行

パイプラインエラーが発生した場合、タンブリングウィンドウトリガーは、ユーザーの介入なしに、同じ入力パラメーターを使用して、参照されたパイプラインの実行を自動的に再試行することができます。トリガー定義の retryPolicy プロパティを使用して、このアクションを指定します。

タンブリングウィンドウトリガーの依存関係

データファクトリ内の別のタンブリングウィンドウトリガーの実行が成功した後でのみ、タンブリングウィンドウトリガーが実行されることを確認する場合は、タンブリングウィンドウトリガーの依存関係を作成します。

タンブリングウィンドウの実行のキャンセル

タンブリングウィンドウトリガーの実行をキャンセルできるのは、特定のウィンドウが待機中、依存関係の待機中、または実行中状態である場合です:

ウィンドウが実行中状態である場合は、関連付けられているパイプラインの実行をキャンセルすると、その後のトリガーの実行がキャンセル済みとマークされます。

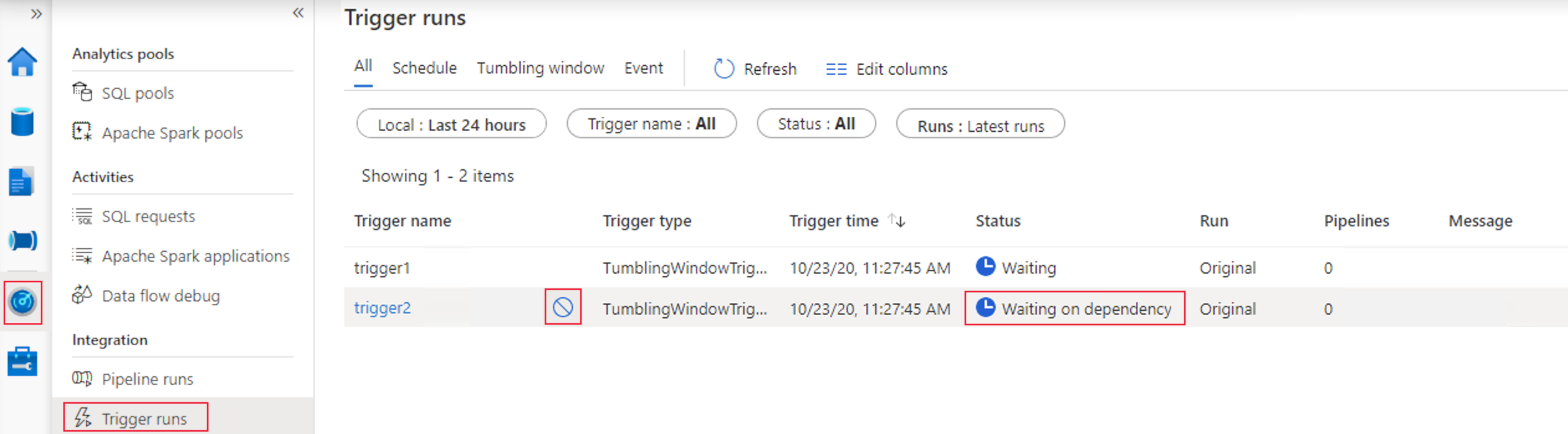

ウィンドウが待機中または依存関係の待機中状態の場合は、ウィンドウを監視からキャンセルできます。

Azureデータファクトリー
Azure Synapse

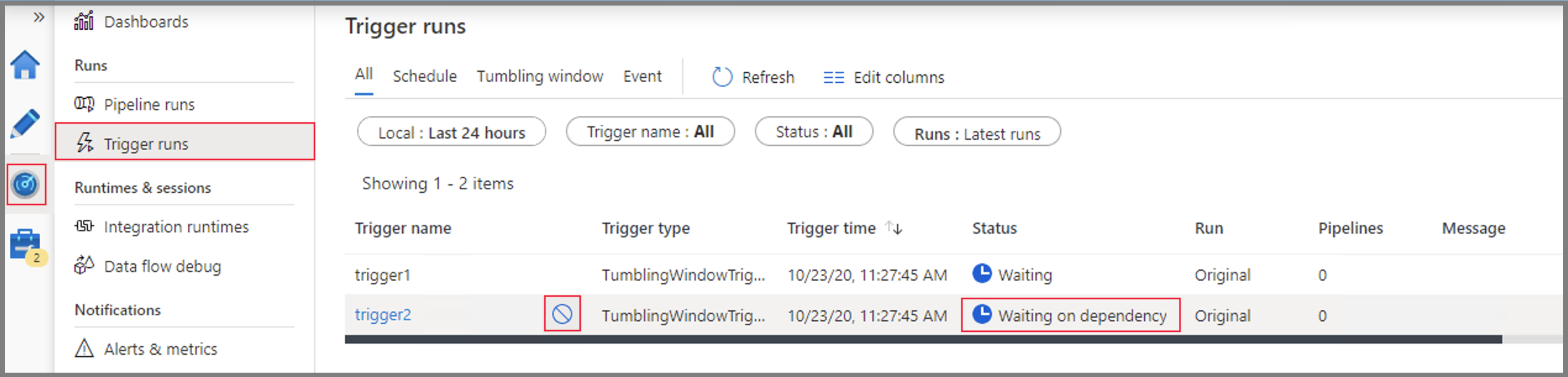

Data Factory の [監視] ページからのタンブリングウィンドウトリガーのキャンセルを示すスクリーンショット。

キャンセルされたウィンドウを再実行することもできます。再実行では、トリガーの最新公開された定義が取得されます。指定したウィンドウの依存関係は、再実行時に再評価されます。

Azureデータファクトリー
Azure Synapse

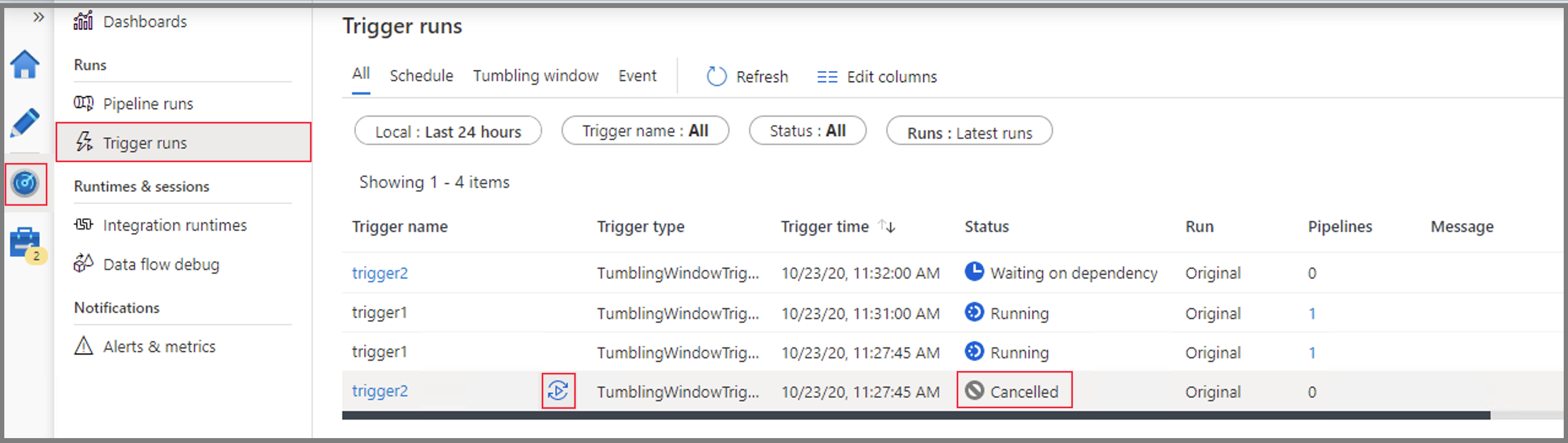

Data Factory で以前にキャンセルした実行のタンブリングウィンドウトリガーの再実行を示すスクリーンショット。

このセクションでは、Azure PowerShellを使用してトリガーを作成、開始、監視する方法について説明します。

注

Azure Az PowerShell モジュールを使用してAzureを操作することをお勧めします。作業を開始するには、「Install Azure PowerShellを参照してください。 Az PowerShell モジュールに移行する方法については、「AzRM から Azを参照してください。

前提条件

Azure サブスクリプション: Azure サブスクリプションをお持ちでない場合は、開始する前に無料アカウントを作成します。
Azure PowerShell: PowerShellGet でWindowsにAzure PowerShellをインストールするの手順に従います。
Azure Data Factory: PowerShell を使用してAzure Data Factoryを作成してデータファクトリとパイプラインを作成する手順に従います。

サンプルコード

次の内容が含まれた MyTrigger.json という名前の JSON ファイルを C:\ADFv2QuickStartPSH\ フォルダーに作成します。

重要

JSON ファイルを保存する前に、startTime 要素の値を現在の協定世界時 (UTC) 時間に設定します。 endTime 要素の値を現在の UTC 時間の 1 時間後に設定します。

{
  "name": "PerfTWTrigger",
  "properties": {
    "type": "TumblingWindowTrigger",
    "typeProperties": {
      "frequency": "Minute",
      "interval": "15",
      "startTime": "2017-09-08T05:30:00Z",
      "endTime" : "2017-09-08T06:30:00Z",
      "delay": "00:00:01",
      "retryPolicy": {
        "count": 2,
        "intervalInSeconds": 30
      },
      "maxConcurrency": 50
    },
    "pipeline": {
      "pipelineReference": {
        "type": "PipelineReference",
        "referenceName": "DynamicsToBlobPerfPipeline"
      },
      "parameters": {
        "windowStart": "@trigger().outputs.windowStartTime",
        "windowEnd": "@trigger().outputs.windowEndTime"
      }
    },
    "runtimeState": "Started"
  }
}

Set-AzDataFactoryV2Trigger コマンドレットを使用してトリガーを作成します。

Set-AzDataFactoryV2Trigger -ResourceGroupName $ResourceGroupName -DataFactoryName $DataFactoryName -Name "MyTrigger" -DefinitionFile "C:\ADFv2QuickStartPSH\MyTrigger.json"

Get-AzDataFactoryV2Trigger コマンドレットを使用して、トリガーの状態が Stopped であることを確認します。
```
Get-AzDataFactoryV2Trigger -ResourceGroupName $ResourceGroupName -DataFactoryName $DataFactoryName -Name "MyTrigger"
```

Start-AzDataFactoryV2Trigger コマンドレットを使用してトリガーを起動します。

Start-AzDataFactoryV2Trigger -ResourceGroupName $ResourceGroupName -DataFactoryName $DataFactoryName -Name "MyTrigger"

Get-AzDataFactoryV2Trigger コマンドレットを使用して、トリガーの状態が Started であることを確認します。
```
Get-AzDataFactoryV2Trigger -ResourceGroupName $ResourceGroupName -DataFactoryName $DataFactoryName -Name "MyTrigger"
```
Get-AzDataFactoryV2TriggerRun コマンドレットを使用して、Azure PowerShellでトリガーの実行を取得します。トリガー実行に関する情報を取得するには、次のコマンドを定期的に実行します。 TriggerRunStartedAfter と TriggerRunStartedBefore の値をトリガー定義の値と一致するように更新します。
```
Get-AzDataFactoryV2TriggerRun -ResourceGroupName $ResourceGroupName -DataFactoryName $DataFactoryName -TriggerName "MyTrigger" -TriggerRunStartedAfter "2017-12-08T00:00:00" -TriggerRunStartedBefore "2017-12-08T01:00:00"
```

このセクションでは、Azure CLIを使用してトリガーを作成、開始、監視する方法について説明します。

前提条件

Azure Cloud Shell で Bash 環境を使用します。詳細については、「Get started with Azure Cloud Shell」を参照してください。
CLI 参照コマンドをローカルで実行する場合は、Azure CLIinstallします。 Windowsまたは macOS で実行している場合は、Docker コンテナーでAzure CLIを実行することを検討してください。詳細については、「 Docker コンテナーでAzure CLIを実行する方法を参照してください。
- ローカルインストールを使用している場合は、az login コマンドを使用してAzure CLIにサインインします。認証プロセスを完了するには、ターミナルに表示される手順に従います。その他のサインインオプションについては、Azure CLI を使用して Azure に認証するを参照してください。
- メッセージが表示されたら、最初に使用するときにAzure CLI拡張機能をインストールします。拡張機能の詳細については、「Azure CLIを参照してください。
- az version を実行し、インストールされているバージョンおよび依存ライブラリを検索します。最新バージョンにアップグレードするには、az upgrade を実行します。

Azure CLI を使用してAzure Data Factoryを作成し、データファクトリとパイプラインを作成する手順に従います。

サンプルコード

作業ディレクトリで、トリガーのプロパティを使用して、MyTrigger.json という名前の JSON ファイルを作成します。このサンプルでは、次のコンテンツを使用します。

重要

JSON ファイルを保存する前に、referenceName の値をパイプライン名に設定します。 startTime 要素の値を現在の UTC 時間に設定します。 endTime 要素の値を現在の UTC 時間の 1 時間後に設定します。

{
    "type": "TumblingWindowTrigger",
    "typeProperties": {
      "frequency": "Minute",
      "interval": "15",
      "startTime": "2017-12-08T00:00:00Z",
      "endTime": "2017-12-08T01:00:00Z",
      "delay": "00:00:01",
      "retryPolicy": {
        "count": 2,
        "intervalInSeconds": 30
      },
      "maxConcurrency": 50
    },
    "pipeline": {
      "pipelineReference": {
        "type": "PipelineReference",
        "referenceName": "DynamicsToBlobPerfPipeline"
      },
      "parameters": {
        "windowStart": "@trigger().outputs.windowStartTime",
        "windowEnd": "@trigger().outputs.windowEndTime"
      }
    },
    "runtimeState": "Started"
}

az datafactory trigger create コマンドを使用してトリガーを作成します。

重要

この手順とそれ以降のすべての手順で、ResourceGroupName をリソースグループ名に置き換えます。 DataFactoryName をデータファクトリの名前に置き換えます。
```
az datafactory trigger create --resource-group "ResourceGroupName" --factory-name "DataFactoryName"  --name "MyTrigger" --properties @MyTrigger.json
```
az datafactory trigger show コマンドを使用して、トリガーの状態が Stopped であることを確認します。
```
az datafactory trigger show --resource-group "ResourceGroupName" --factory-name "DataFactoryName" --name "MyTrigger"
```

az datafactory trigger start コマンドを使用してトリガーを起動します。

az datafactory trigger start --resource-group "ResourceGroupName" --factory-name "DataFactoryName" --name "MyTrigger"

az datafactory trigger show コマンドを使用して、トリガーの状態が Started であることを確認します。
```
az datafactory trigger show --resource-group "ResourceGroupName" --factory-name "DataFactoryName" --name "MyTrigger"
```
az datafactory trigger-run query-by-factory コマンドを使用して、Azure CLIでトリガーの実行状況を取得します。トリガー実行に関する情報を取得するには、次のコマンドを定期的に実行します。 last-updated-after と last-updated-before の値をトリガー定義の値と一致するように更新します。
```
az datafactory trigger-run query-by-factory --resource-group "ResourceGroupName" --factory-name "DataFactoryName" --filters operand="TriggerName" operator="Equals" values="MyTrigger" --last-updated-after "2017-12-08T00:00:00Z" --last-updated-before "2017-12-08T01:00:00Z"
```

Azure ポータルでトリガーの実行とパイプラインの実行を監視するには、Monitor パイプラインの実行を参照してください。
