ネットワークの分析情報を使用した Azure ExpressRoute の分析情報

[アーティクル]
06/30/2023

この記事では、ExpressRoute のメトリックと構成をすべて 1 か所で表示するためにネットワークの分析情報がどのように役立つかについて説明します。ネットワークの分析情報を使用すると、追加のセットアップを完了しなくても、重要な ExpressRoute 情報を含むトポロジマップと正常性ダッシュボードを表示できます。

機能依存関係の視覚化

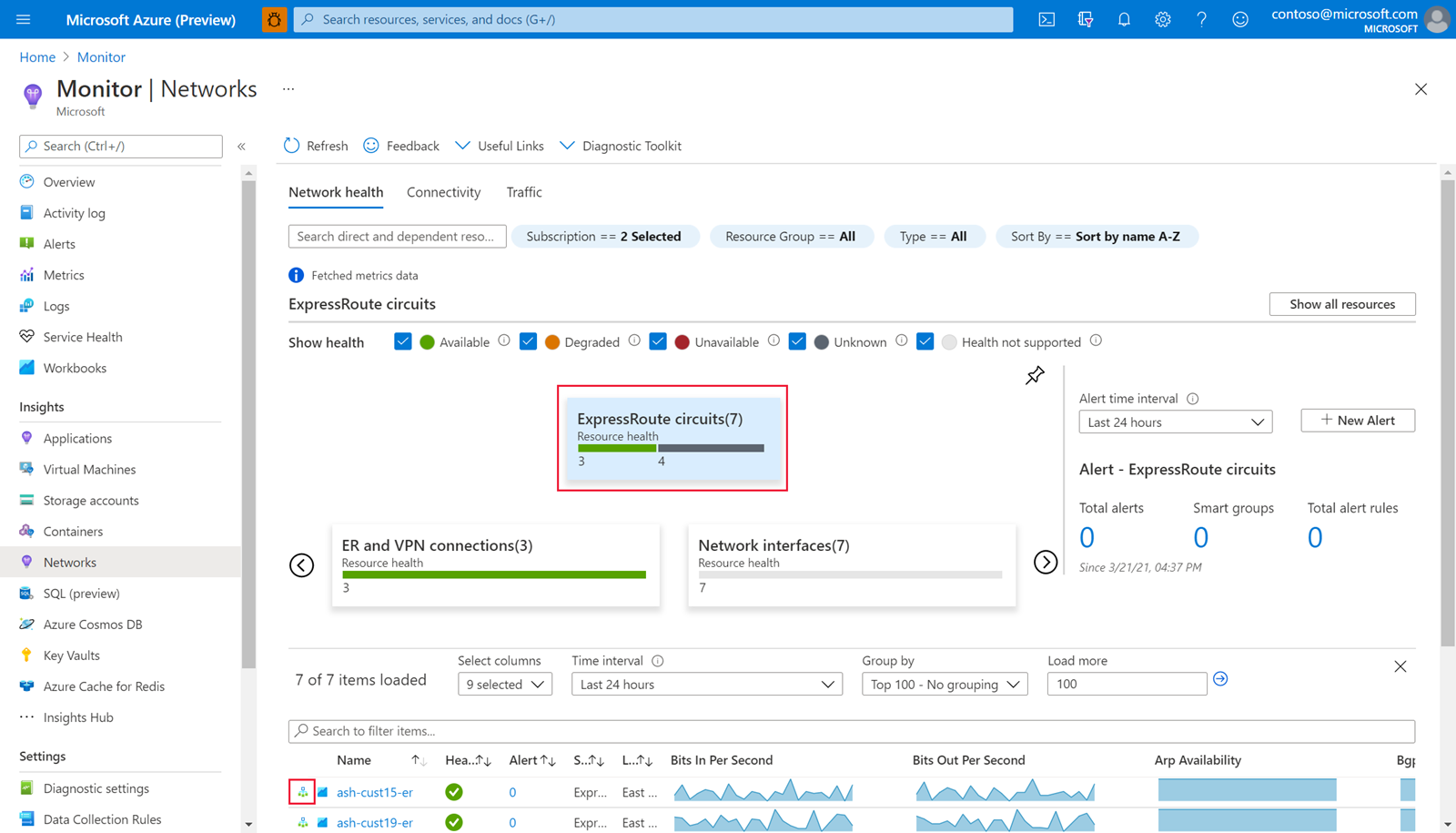

[Azure Monitor] ページに移動し、 [ネットワーク] を選択します。
[ExpressRoute 回線] カードを選択します。
次に、表示する回線のトポロジボタンを選択します。
機能依存関係ビューでは、ExpressRoute のセットアップが明確に示され、さまざまな ExpressRoute コンポーネント (ピアリング、接続、ゲートウェイ) 間の関係が描写されます。

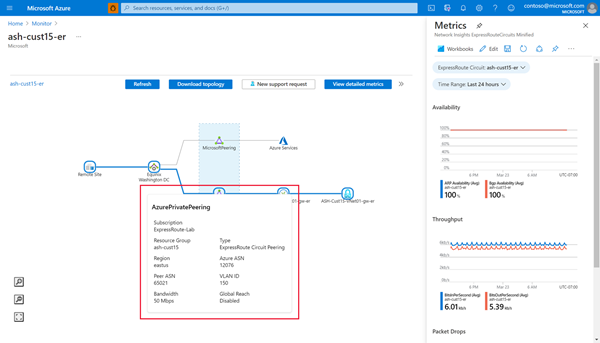

トポロジマップ内のコンポーネントにマウスポインターを合わせると、構成情報が表示されます。たとえば、ExpressRoute ピアリングコンポーネントにマウスポインターを合わせると、回線帯域幅や Global Reach の有効化などの詳細が表示されます。

詳細で事前に読み込んだメトリックダッシュボードを表示する

機能依存関係ビューを使用して ExpressRoute セットアップのトポロジを確認したら、 [詳細なメトリックの表示] を選択して詳細メトリックのビューに移動し、回線のパフォーマンスを把握します。このビューには、リンクされたリソースの一覧と、重要な ExpressRoute メトリックの詳細なダッシュボードが用意されています。

[リンクされたリソース] セクションには、接続されている ExpressRoute ゲートウェイと構成されているピアリングが一覧表示されます。これを選択すると、対応するリソースページに移動できます。

監視ページのリンクされたリソースのスクリーンショット。

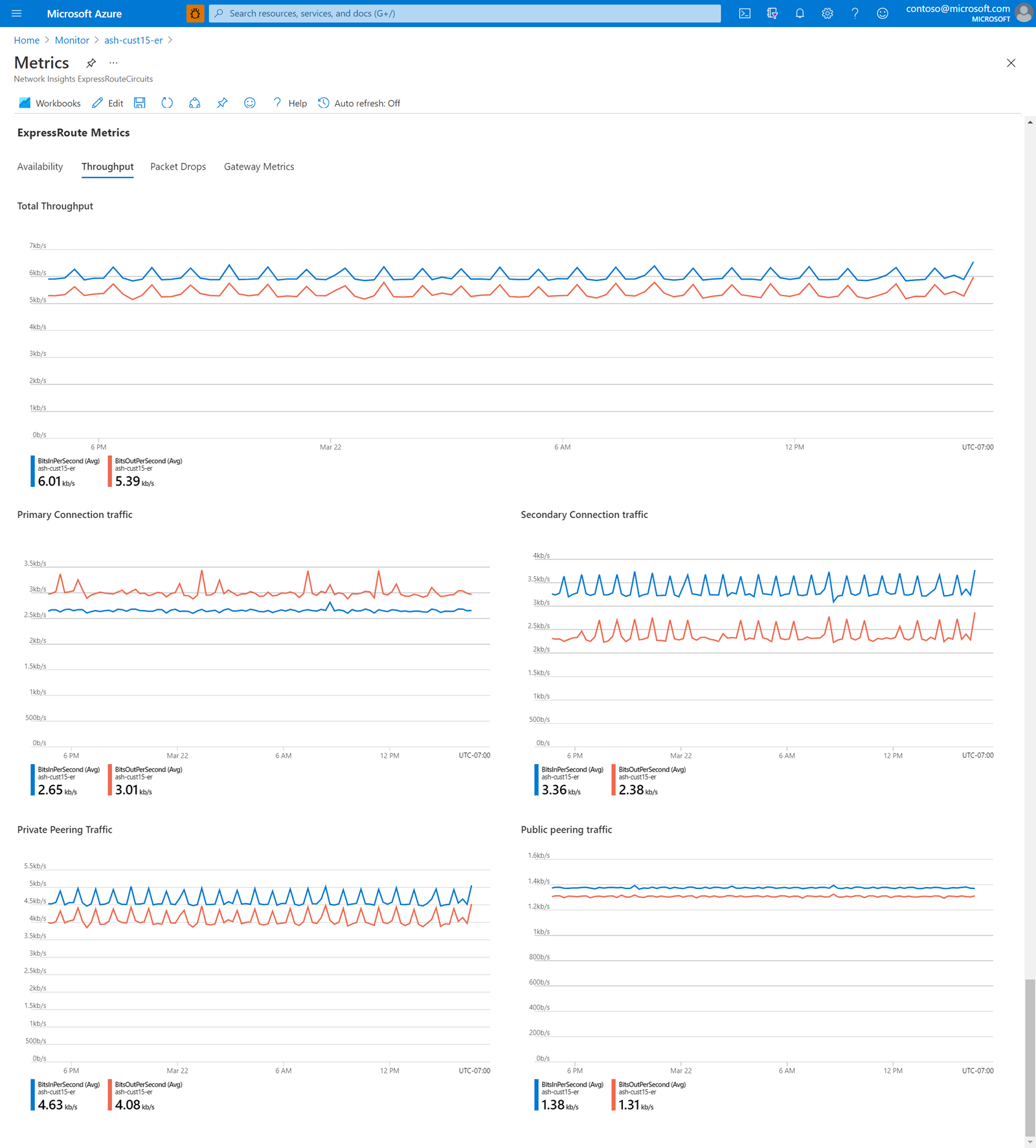

[ExpressRoute Metrics](ExpressRoute のメトリック) セクションには、 [可用性] 、 [スループット] 、 [Packet Drops](パケットの破棄) 、 [Gateway Metrics](ゲートウェイメトリック) のカテゴリにまたがる重要な回線のメトリックのグラフが含まれています。

可用性

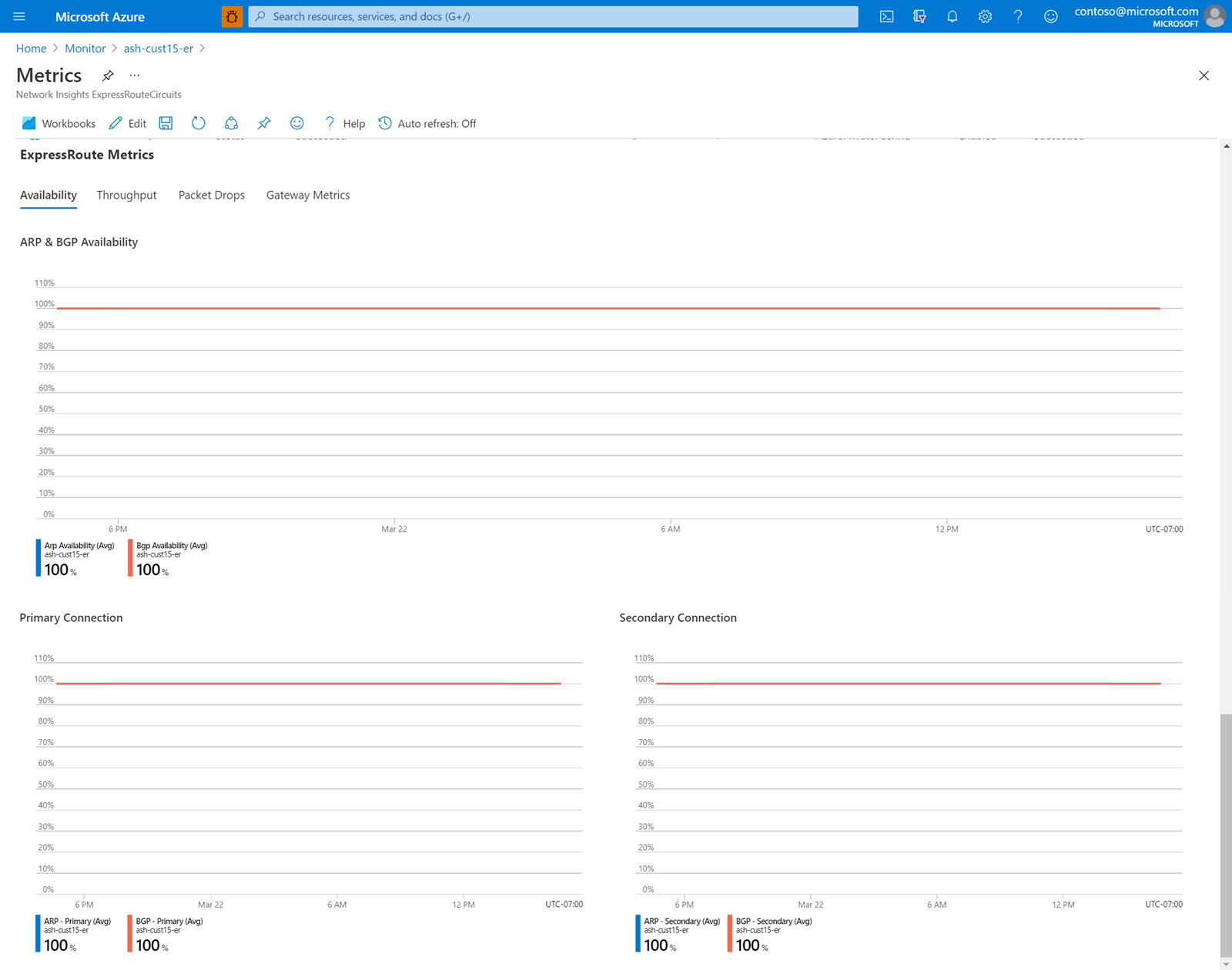

[可用性] タブでは、ARP と BGP の可用性を追跡し、回線全体と個々の接続 (プライマリとセカンダリ) の両方のデータがプロットされます。

注意

Microsoft のエッジとコアネットワークの間のメンテナンス中は、お客様のエッジと Microsoft のエッジの間で BGP セッションがアップしたままであっても、BGP の可用性は低下します。 Microsoft のエッジとコアネットワークの間のメンテナンスについては、メンテナンスアラートを有効にして構成してあることを確認してください。
