Azure VPN クライアントを構成する - 証明書認証 OpenVPN - Linux (プレビュー)

この記事では、VPN Gateway ポイント対サイト (P2S) 証明書認証を使用して、Linux 用 Azure VPN クライアントから Azure 仮想ネットワーク (VNet) に接続する方法について説明します。 Linux 用 Azure VPN クライアントには、OpenVPN トンネルの種類が必要です。

Linux 用 Azure VPN クライアントは他の Linux ディストリビューションやリリースで動作する可能性もありますが、Linux 用 Azure VPN クライアントは次のリリースでのみサポートされています。

• Ubuntu 20.04
• Ubuntu 22.04

開始する前に

正しい記事が表示されていることを確認します。 次の表は、Azure VPN Gateway P2S VPN クライアントで使用できる構成記事を示しています。 手順は、認証の種類、トンネルの種類、クライアント OS によって異なります。

認証	トンネルの種類	クライアントの OS	VPN client
証明書
	IKEv2、SSTP	Windows	ネイティブ VPN クライアント
	IKEv2	macOS	ネイティブ VPN クライアント
	IKEv2	Linux	strongSwan
	OpenVPN	Windows	Azure VPN クライアント OpenVPN クライアント
	OpenVPN	macOS	OpenVPN クライアント
	OpenVPN	iOS	OpenVPN クライアント
	OpenVPN	Linux	Azure VPN クライアント OpenVPN クライアント
Microsoft Entra ID
	OpenVPN	Windows	Azure VPN クライアント
	OpenVPN	macOS	Azure VPN クライアント
	OpenVPN	Linux	Azure VPN クライアント

前提条件

この記事では、次の前提条件が既に実行されていることを前提としています。

• VPN ゲートウェイが、ポイント対サイト証明書認証とトンネルの種類 OpenVPN 用に構成されています。 手順については、「P2S VPN Gateway 接続用にサーバー設定を構成する - 証明書認証」を参照してください。
• VPN クライアント プロファイル構成ファイルが生成されており、使用できます。 手順については、「VPN クライアント プロファイル構成ファイルを生成する」を参照してください。

接続の要件

Azure VPN クライアントと証明書認証を使用して Azure に接続するには、接続する各クライアントに次の項目が必要です。

• Azure VPN クライアント ソフトウェアを各クライアントにインストールして構成する必要があります。
• クライアントには、適切な証明書がローカルにインストールされている必要があります。

ワークフロー

基本的なワークフローは次のとおりです。

1. クライアント証明書を生成してインストールします。
2. 「P2S VPN Gateway 接続用にサーバー設定を構成する - 証明書認証」の記事で生成した VPN クライアント プロファイル構成パッケージを見つけます。
3. Linux 用 Azure VPN クライアントをダウンロードして構成します。
4. Azure に接続します。

証明書の生成

証明書認証の場合は、1 つのクライアント証明書を各クライアント コンピューターにインストールする必要があります。 使用するクライアント証明書は秘密キーを含めてエクスポートし、証明書パスにすべての証明書が含まれている必要があります。 さらに、一部の構成では、ルート証明書情報もインストールする必要があります。

次のコマンドを使用して、クライアントの公開証明書データと秘密キーを .pem 形式で生成します。 コマンドを実行するには、公開ルート証明書 caCert.pem とルート証明書の秘密キー caKey.pem が必要です。 詳細については、「証明書の生成とエクスポート - Linux - OpenSSL」を参照してください。

export PASSWORD="password"
export USERNAME=$(hostnamectl --static)

# Generate a private key
openssl genrsa -out "${USERNAME}Key.pem" 2048

# Generate a CSR
openssl req -new -key "${USERNAME}Key.pem" -out "${USERNAME}Req.pem" -subj "/CN=${USERNAME}"

# Sign the CSR using the CA certificate and key
openssl x509 -req -days 365 -in "${USERNAME}Req.pem" -CA caCert.pem -CAkey caKey.pem -CAcreateserial -out "${USERNAME}Cert.pem" -extfile <(echo -e "subjectAltName=DNS:${USERNAME}\nextendedKeyUsage=clientAuth")

VPN クライアント プロファイル構成ファイルを表示する

VPN クライアント プロファイル構成パッケージを生成すると、VPN クライアントに必要なすべての構成設定は、VPN クライアント プロファイル構成 zip ファイルに含まれています。 VPN クライアント プロファイル構成ファイルは、仮想ネットワークの P2S VPN ゲートウェイ構成に特化しています。 ファイルを生成した後に、P2S VPN 構成に変更があった場合は (VPN プロトコルの種類や認証の種類の変更など)、新しい VPN クライアント プロファイル構成ファイルを生成し、接続するすべての VPN クライアントに新しい構成を適用する必要があります。

生成した VPN クライアント プロファイル構成パッケージを見つけて解凍します。 P2S 証明書認証で、トンネルの種類が OpenVPN の場合は、AzureVPN フォルダーが表示されます。 AzureVPN フォルダーで azurevpnconfig.xml ファイルを見つけます。 このファイルには、VPN クライアント プロファイルの構成に使用する設定が含まれています。

azurevpnconfig.xml ファイルが表示されない場合は、次の項目を確認します。

• OpenVPN トンネルの種類を使用するように VPN ゲートウェイが構成されていることを確認します。
• P2S 構成が証明書認証用に設定されていることを確認します。
• Microsoft Entra ID 認証を使用している場合は、AzureVPN フォルダーがない可能性があります。 代わりに、 Microsoft Entra ID の構成に関する記事を参照してください。

Azure VPN クライアントをダウンロードする

次のコマンドを使用して、Microsoft リポジトリ一覧を追加し、Linux 用 Azure VPN クライアントをインストールします。

# install curl utility
sudo apt-get install curl

# Install Microsoft's public key
curl -sSl https://packages.microsoft.com/keys/microsoft.asc | sudo tee /etc/apt/trusted.gpg.d/microsoft.asc

# Install the production repo list for focal
# For Ubuntu 20.04
curl https://packages.microsoft.com/config/ubuntu/20.04/prod.list | sudo tee /etc/apt/sources.list.d/microsoft-ubuntu-focal-prod.list

# Install the production repo list for jammy
# For Ubuntu 22.04
curl https://packages.microsoft.com/config/ubuntu/22.04/prod.list | sudo tee /etc/apt/sources.list.d/microsoft-ubuntu-jammy-prod.list

sudo apt-get update

sudo apt-get install microsoft-azurevpnclient

リポジトリの詳細については、「Microsoft 製品の Linux ソフトウェア リポジトリ」を参照してください。

Azure VPN クライアント プロファイルを構成する

1. Azure VPN クライアントを開きます。

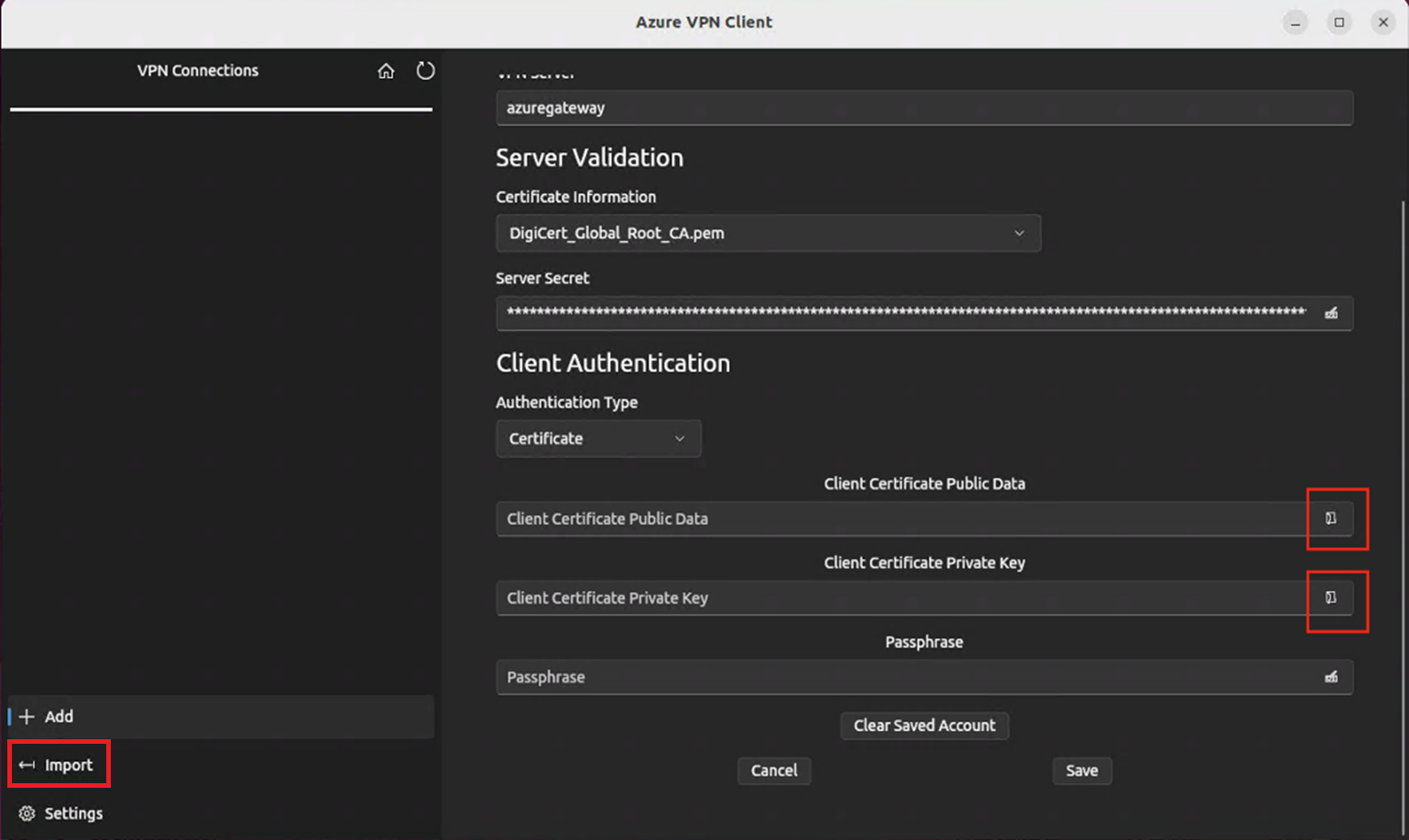

2. Linux VPN クライアントのページの左下にある [インポート] を選びます。



3. ウィンドウで、azurevpnconfig.xml ファイルに移動して、それを選択した後、[開く] を選択します。

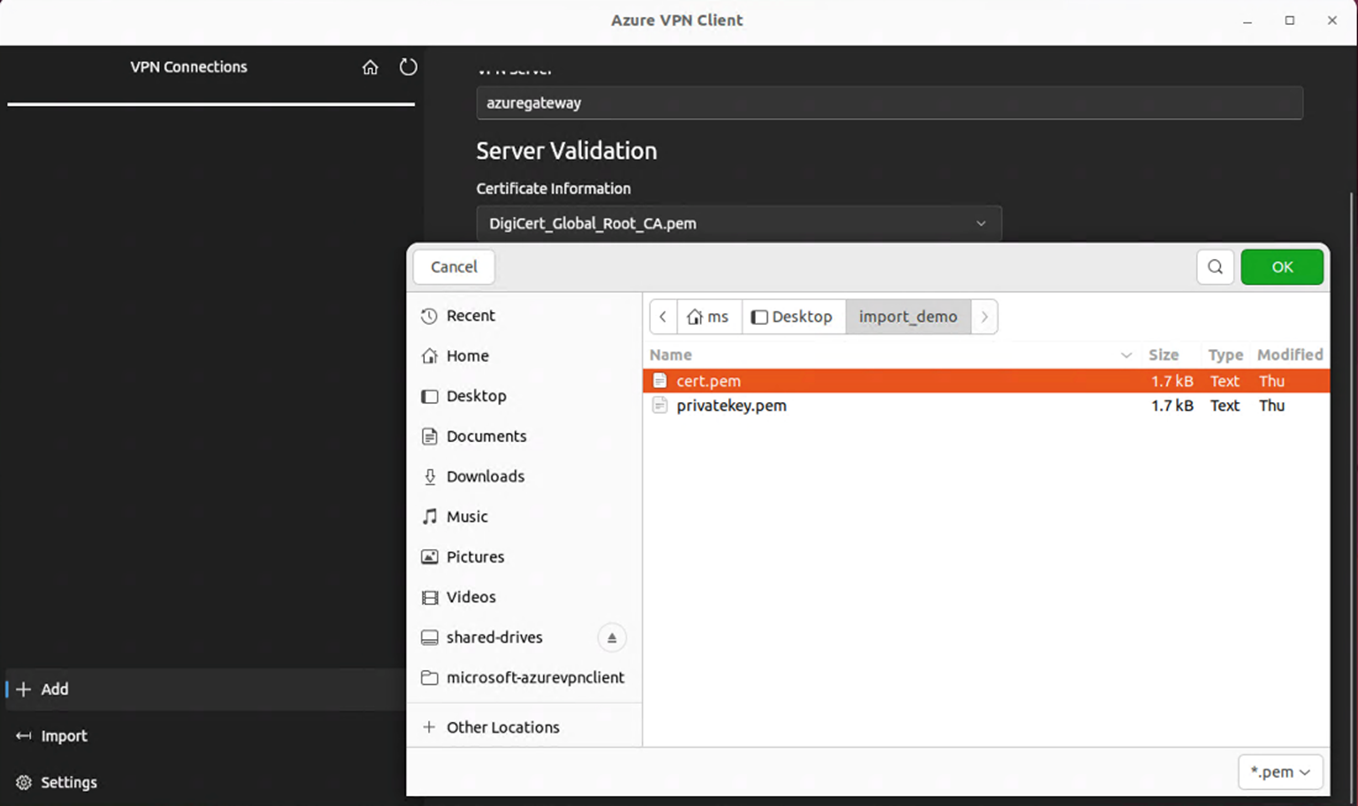

4. クライアント証明書のパブリック データを追加するには、ファイル ピッカーを使用して、関連する .pem ファイルを見つけます。



5. クライアント証明書の秘密キーを追加するには、ピッカーを使用し、秘密キーのテキスト ボックスでファイル拡張子が .pem の証明書ファイルのパスを選びます。

6. インポートが検証 (エラーなしでインポート) されたら、[保存] を選択します。

7. 左ペインで、作成した VPN 接続プロファイルを見つけます。 [接続] を選択します。



8. クライアントが正常に接続されると、"接続済み" の状態と緑色のアイコンが表示されます。

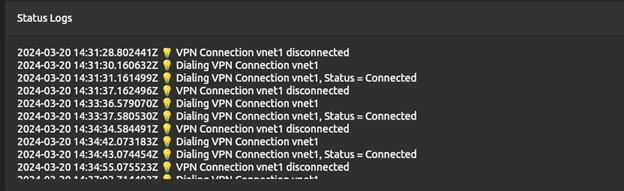

9. 接続ログの概要は、VPN クライアントのメイン画面の [状態ログ] で確認できます。



Azure VPN クライアントをアンインストールする

Azure VPN クライアントをアンインストールする場合は、ターミナルで次のコマンドを使用します。

sudo apt remove microsoft-azurevpnclient

次のステップ

その他の手順については、P2S Azure portal に関する記事に戻ります。
