Windows Admin Center를 사용하여 Azure Stack HCI 클러스터 만들기

적용 대상: Azure Stack HCI, 버전 22H2, 21H2 및 20H2

이제 Azure Stack HCI 운영 체제를 배포했으므로 Windows Admin Center 사용하여 저장소 공간 다이렉트 사용하는 Azure Stack HCI 클러스터를 만들고 필요에 따라 소프트웨어 정의 네트워킹을 만드는 방법을 알아봅니다. Windows Admin Center 클러스터 만들기 마법사는 대부분의 작업을 수행합니다. PowerShell을 사용하여 직접 수행하려는 경우 PowerShell을 사용하여 Azure Stack HCI 클러스터 만들기를 참조하세요. 또한 PowerShell 문서는 마법사의 내부 작업과 문제 해결을 위한 유용한 정보 원본이기도 합니다.

참고

Azure Stack HCI 21H2의 단일 서버 설치를 수행하는 경우 PowerShell 을 사용하여 클러스터를 만듭니다.

Azure Stack HCI 테스트에 관심이 있지만 예비 하드웨어가 제한되거나 없는 경우 Azure Stack HCI 평가 가이드를 확인하세요. 여기서 Azure VM 내에서 중첩된 가상화를 사용하여 Azure Stack HCI를 경험하는 방법에 대해 알아봅니다. 또는 Azure Stack HCI용 VM 기반 랩 만들기 자습서를 사용하여 클러스터링을 위해 Azure Stack HCI 를 실행하는 VM을 배포하기 위해 선택한 서버에서 중첩된 가상화를 사용하여 고유한 프라이빗 랩 환경을 만듭니다.

클러스터 만들기 워크플로

Windows Admin Center 클러스터를 만들기 위한 워크플로는 다음과 같습니다.

  1. 필수 구성 요소를 완료합니다.
  2. 클러스터 만들기 마법사를 시작합니다.
  3. 클러스터 만들기 마법사에서 다음 단계를 완료합니다.
    1. 1단계: 시작. 각 서버가 클러스터 조인에 필요한 필수 구성 요소 및 기능을 충족하는지 확인합니다.

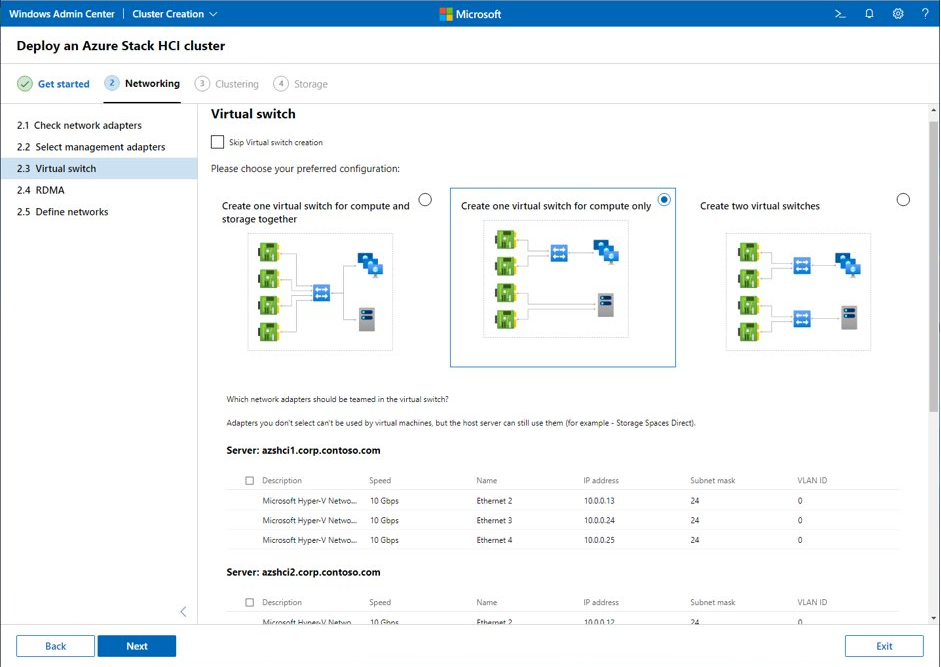

    2. 2단계: 네트워킹. 네트워크 어댑터를 할당 및 구성하고 각 서버에 대한 가상 스위치를 만듭니다.
    3. 3단계: 클러스터링. 클러스터가 올바르게 설정되었는지 확인합니다. 확장된 클러스터의 경우 두 사이트도 설정합니다.
    4. 4단계: 스토리지. 저장소 공간 다이렉트 구성합니다.
    5. 5단계: SDN. (선택 사항) SDN 배포를 위한 네트워크 컨트롤러를 설정합니다.

클러스터 만들기 마법사에서 클러스터 만들기를 완료한 후 다음 클러스터 만들기 단계를 완료합니다.

사전 요구 사항

Windows Admin Center 클러스터 만들기 마법사를 실행하기 전에 다음 필수 구성 요소를 완료해야 합니다.

경고

필수 구성 요소를 완료하기 전에 마법사를 실행하면 오류가 발생할 수 있습니다.

  • 시스템 요구 사항의 하드웨어 및 관련 요구 사항을 검토합니다.
  • 실제 네트워크 요구 사항, 호스트 네트워크 요구 사항방화벽 요구 사항을 식별하고 이해하려면 네트워킹 팀에 문의하세요. 또한 네트워크 ATC 를 사용하거나 수동으로 호스트 네트워킹을 구성하는 방법을 결정합니다.
  • 클러스터의 각 서버에 Azure Stack HCI 운영 체제를 설치합니다. Azure Stack HCI 운영 체제 배포를 참조하세요.
  • 각 서버에서 로컬 관리자 그룹의 구성원인 계정을 가져옵니다.
  • 클러스터에 서버가 두 개 이상 있습니다. 확장된 클러스터를 만드는 경우 4개(각 사이트에 2개). 대신 단일 서버에 Azure Stack HCI를 배포하려면 단일 서버에 Azure Stack HCI 배포를 참조하세요.
  • 모든 서버가 로컬 도메인 컨트롤러와 동일한 표준 시간대에 있는지 확인합니다.
  • Windows Admin Center 도메인 컨트롤러가 동일한 인스턴스에 설치되지 않았는지 확인합니다. 또한 도메인 컨트롤러가 Azure Stack HCI 클러스터 또는 클러스터의 노드 중 하나에서 호스트되지 않는지 확인합니다.
  • 관리를 위해 PC 또는 서버에 최신 버전의 Windows Admin Center 설치합니다. 설치 Windows Admin Center 참조하세요.
  • 로컬 PC 대신 서버에서 Windows Admin Center 실행하는 경우 게이트웨이 관리자 그룹의 구성원인 계정 또는 Windows Admin Center 서버의 로컬 관리자 그룹을 사용합니다.
  • Windows Admin Center 관리 컴퓨터가 클러스터 또는 완전히 신뢰할 수 있는 도메인을 만들 동일한 Active Directory 도메인에 가입되어 있는지 확인합니다. 클러스터할 서버는 아직 도메인에 속할 필요가 없습니다. 클러스터를 만드는 동안 도메인에 추가할 수 있습니다.
  • Microsoft 하드웨어 파트너의 통합 시스템을 사용하는 경우 Windows Admin Center 최신 버전의 공급업체 확장을 설치하여 통합 하드웨어 및 펌웨어를 최신 상태로 유지합니다. 설치하려면 Windows Admin Center 열고 오른쪽 위에서 설정(기어 아이콘)을 클릭합니다. 해당하는 하드웨어 공급업체 확장을 선택하고 설치를 클릭합니다.
  • 확장된 클러스터의 경우 Active Directory에서 미리 두 사이트를 설정합니다. 또는 마법사가 자동으로 설정할 수도 있습니다. 확장 클러스터에 대한 자세한 내용은 확장된 클러스터 개요를 참조하세요.

클러스터 만들기 마법사 시작

Windows Admin Center 클러스터 만들기 마법사를 시작하려면 다음을 수행합니다.

  1. Windows Admin Center 로그인합니다.

  2. 모든 연결에서추가를 클릭합니다.

  3. 리소스 추가 또는 만들기 패널의서버 클러스터에서 새로 만들기를 선택합니다.

  4. 클러스터 유형 선택에서Azure Stack HCI를 선택합니다.

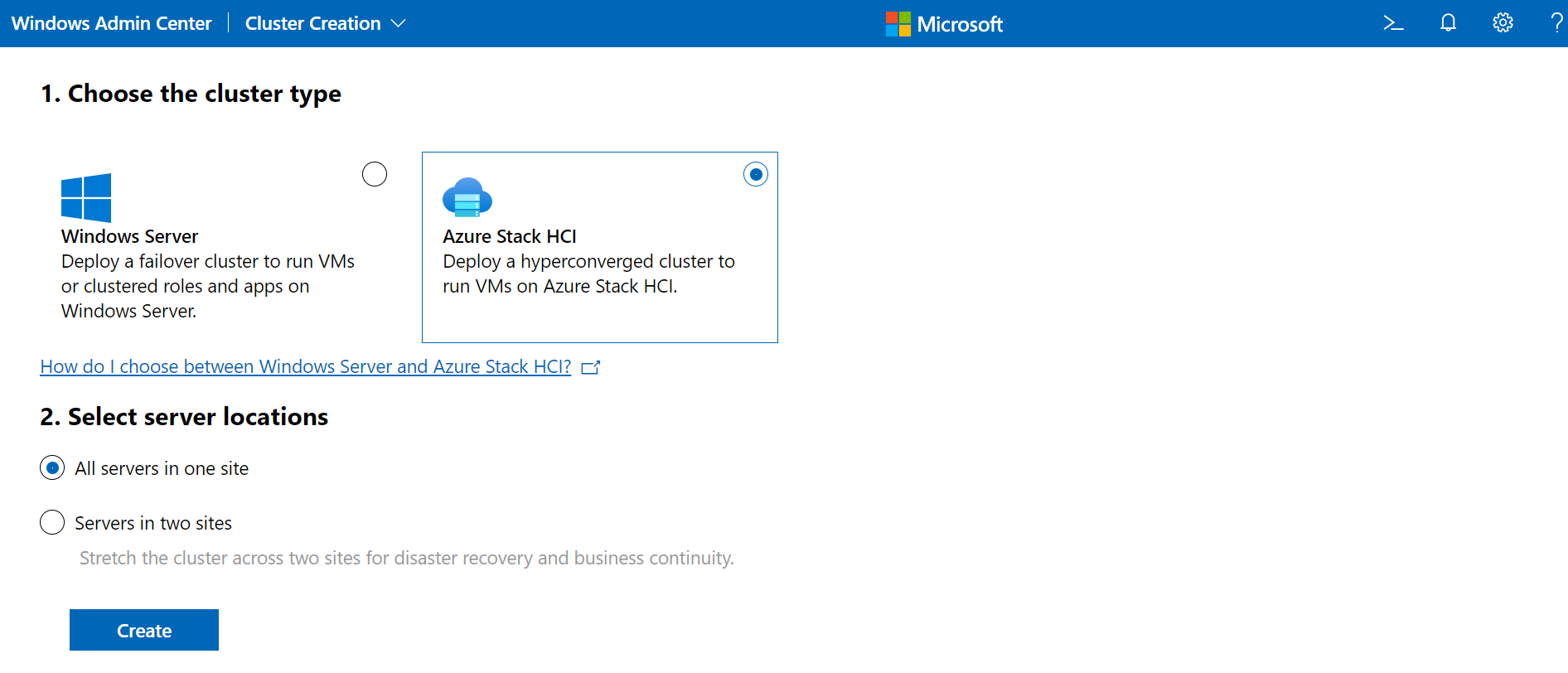

    클러스터 만들기 마법사 - HCI 옵션

  5. 서버 위치 선택에서 다음 중 하나를 선택합니다.

    • 한 사이트의 모든 서버
    • 두 사이트의 서버 (확장된 클러스터의 경우)
  6. 작업을 마쳤으면 만들기를 클릭합니다. 아래와 같이 클러스터 만들기 마법사가 표시됩니다.

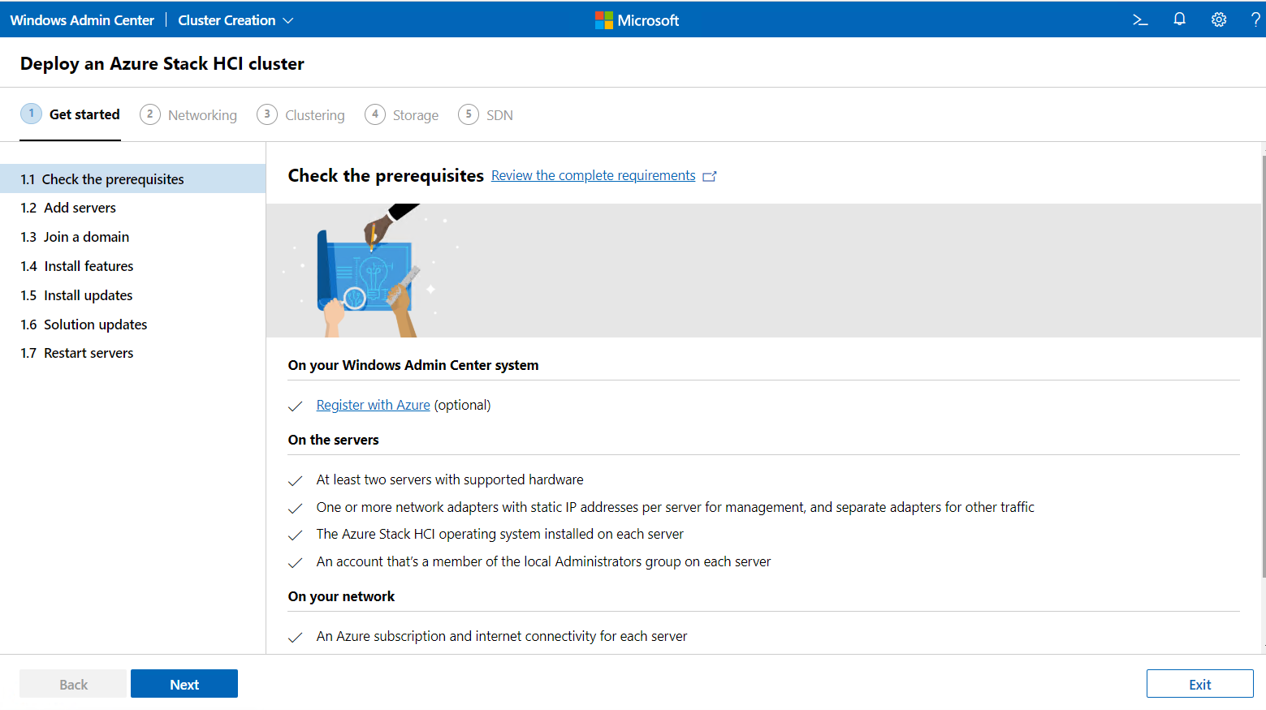

    클러스터 만들기 마법사 - 시작

    클러스터 만들기 워크플로의 다음 단계인 1단계: 시작을 진행합니다.

1단계: 시작

마법사의 1단계에서는 모든 필수 구성 요소가 충족되는지 확인하고, 서버 노드를 추가하고, 필요한 기능을 설치한 다음, 필요한 경우 각 서버를 다시 시작하는 단계를 안내합니다.

  1. 검토 1.1 마법사에 나열된 필수 구성 요소를 확인 하여 각 서버 노드가 클러스터 준비가 되었는지 확인합니다. 완료되면 다음을 클릭합니다.

  2. 1.2 서버 추가에서 계정 사용자 이름 및 암호를 입력하고 다음을 클릭합니다. 이 계정은 각 서버에서 로컬 관리자 그룹의 구성원이어야 합니다.

  3. 추가할 첫 번째 서버의 이름을 입력한 다음 추가를 클릭합니다.

  4. 클러스터의 일부가 될 각 서버에 대해 3단계를 반복합니다. 완료되면 다음을 클릭합니다.

  5. 필요한 경우 1.3 도메인 가입에서 서버에 조인할 도메인과 사용할 계정을 지정합니다. 원하는 경우 필요에 따라 서버의 이름을 바꿀 수 있습니다. 그런 다음 다음을 클릭합니다.

  6. 1.4 기능 설치에서 필요에 따라 기능을 검토하고 추가합니다. 완료되면 다음을 클릭합니다.

    마법사는 다음과 같은 필수 기능을 설치합니다.

    • BitLocker
    • 데이터 센터 브리징(RoCEv2 네트워크 어댑터의 경우)
    • 장애 조치(failover) 클러스터링
    • 파일 서버
    • FS-Data-Deduplication 모듈
    • Hyper-V
    • RSAT-AD-PowerShell 모듈
    • NetworkATC
    • 스토리지 복제본(확장된 클러스터용으로 설치됨)
  7. 1.5 업데이트 설치에서 필요에 따라 업데이트 설치를 클릭하여 운영 체제 업데이트를 설치합니다. 완료되면 다음을 클릭합니다.

  8. 1.6 하드웨어 업데이트 설치에서 필요에 따라 업데이트 가져오기를 클릭하여 사용 가능한 공급업체 하드웨어 업데이트를 가져옵니다.

    참고

    일부 확장에는 BMC(베이스보드 관리 컨트롤러) 구성과 같이 서버 또는 네트워크에서 추가 구성이 필요합니다. 자세한 내용은 공급업체 설명서를 참조하세요.

  9. 공급업체별 단계에 따라 하드웨어에 업데이트를 설치합니다. 이러한 단계에는 성공적인 업데이트를 보장하기 위해 하드웨어에서 대칭 및 규정 준수 검사를 수행하는 것이 포함됩니다. 몇 가지 단계를 다시 실행해야 할 수 있습니다.

  10. 1.7 서버 다시 시작에서 필요한 경우 서버 다시 시작을 클릭합니다. 각 서버가 성공적으로 시작되었는지 확인합니다.

  11. 1.8 호스트 네트워킹 선택에서 다음 중 하나를 선택합니다.

    • 네트워크 ATC를 사용하여 네트워킹 배포 및 관리(권장) 호스트 네트워킹을 구성하려면 이 옵션을 사용하는 것이 좋습니다. 네트워크 ATC는 네트워크 배포를 호스트하는 의도 기반 접근 방식을 제공하며 Azure Stack HCI 클러스터에 대한 배포 및 네트워크 구성 관리를 간소화하는 데 도움이 됩니다. 네트워크 ATC 사용에 대한 자세한 내용은 네트워크 ATC를 참조하세요.

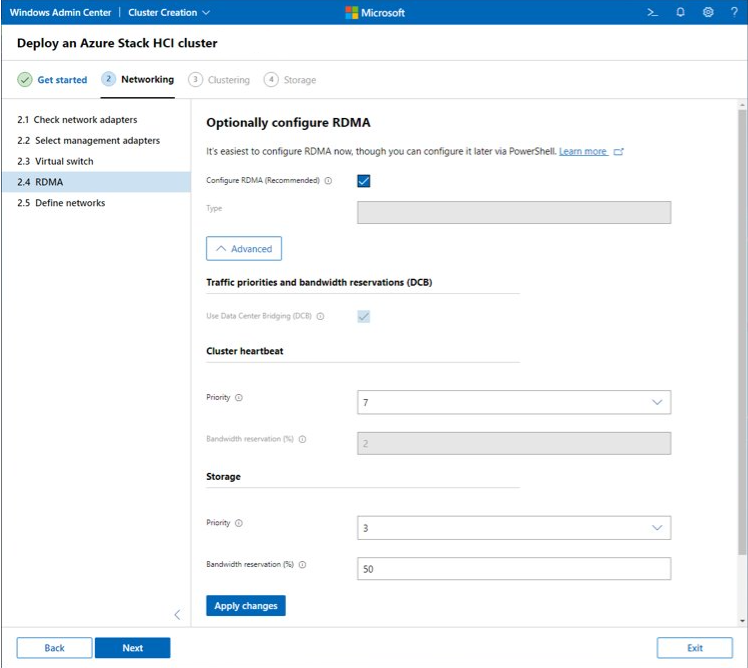

    • 호스트 네트워킹을 수동으로 구성합니다. 호스트 네트워킹을 수동으로 구성하려면 이 옵션을 선택합니다. Azure Stack HCI에 대한 RDMA 및 Hyper-V 호스트 네트워킹을 구성하는 방법에 대한 자세한 내용은 호스트 네트워크 요구 사항을 참조하세요.
  12. 다음: 네트워킹을 선택하여 2단계: 네트워킹으로 진행합니다.

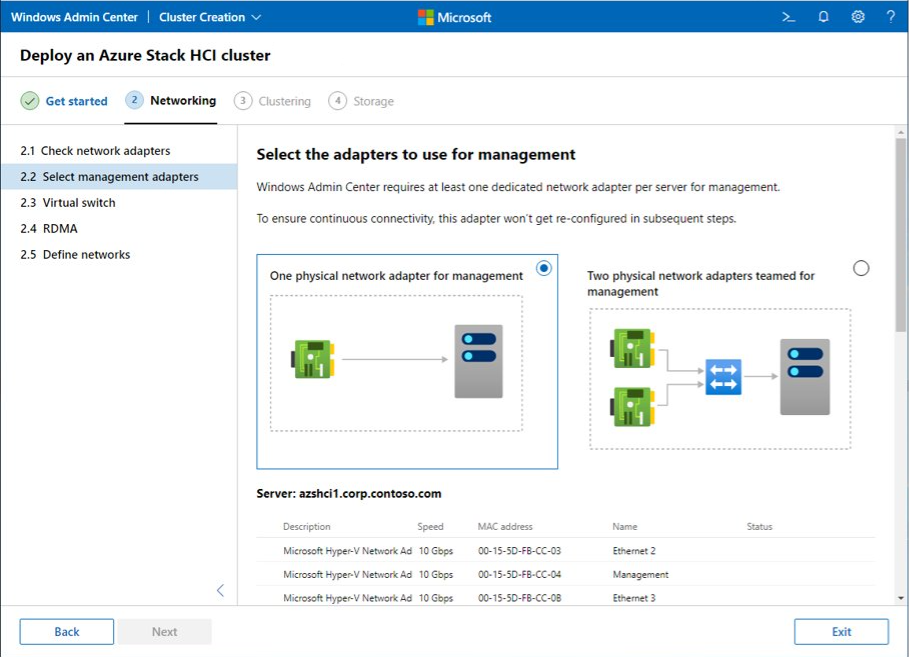

2단계: 네트워킹

마법사의 2단계에서는 클러스터에 대한 호스트 네트워킹 요소를 구성하는 방법을 안내합니다. RDMA(iWARP 및 RoCE) 네트워크 어댑터가 모두 지원됩니다.

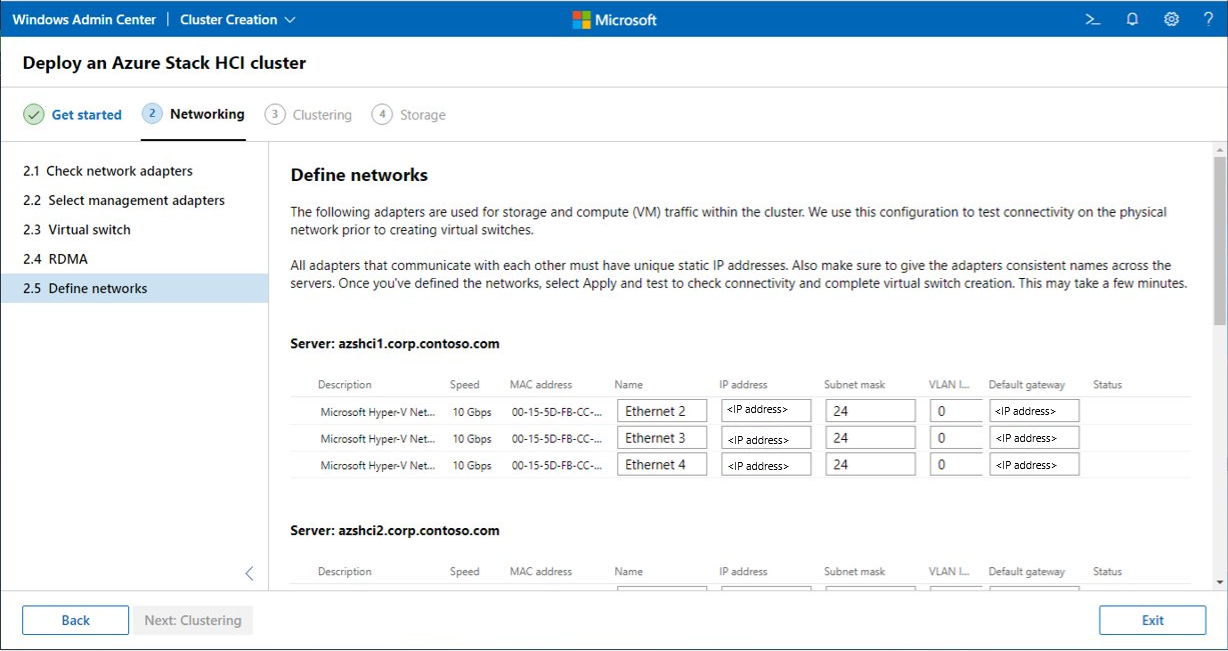

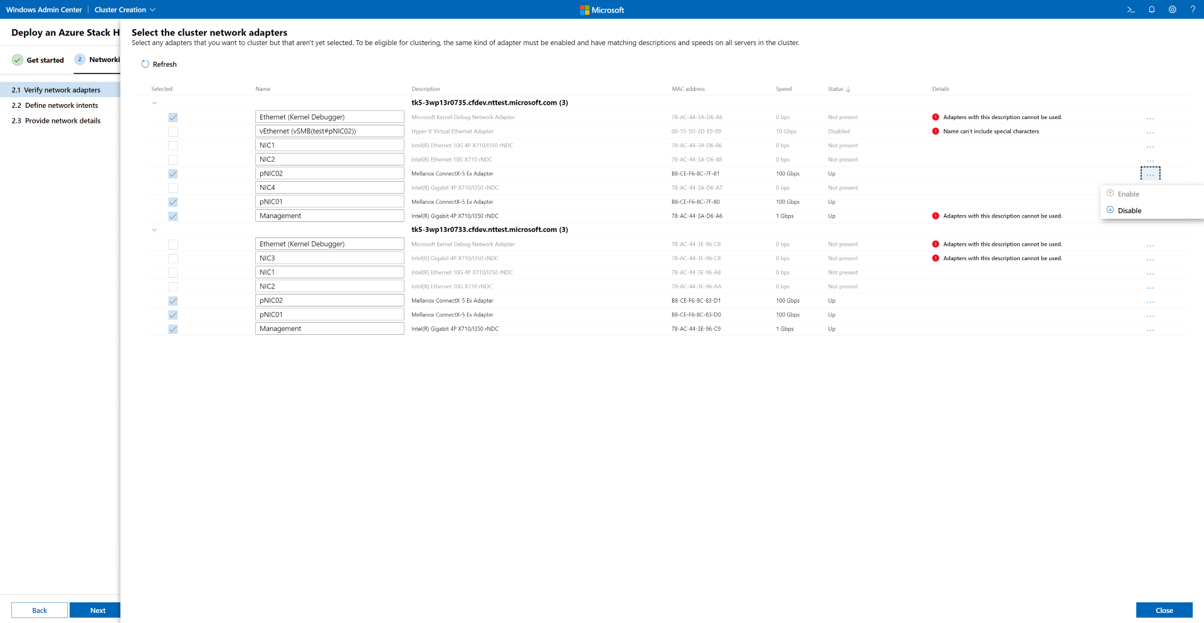

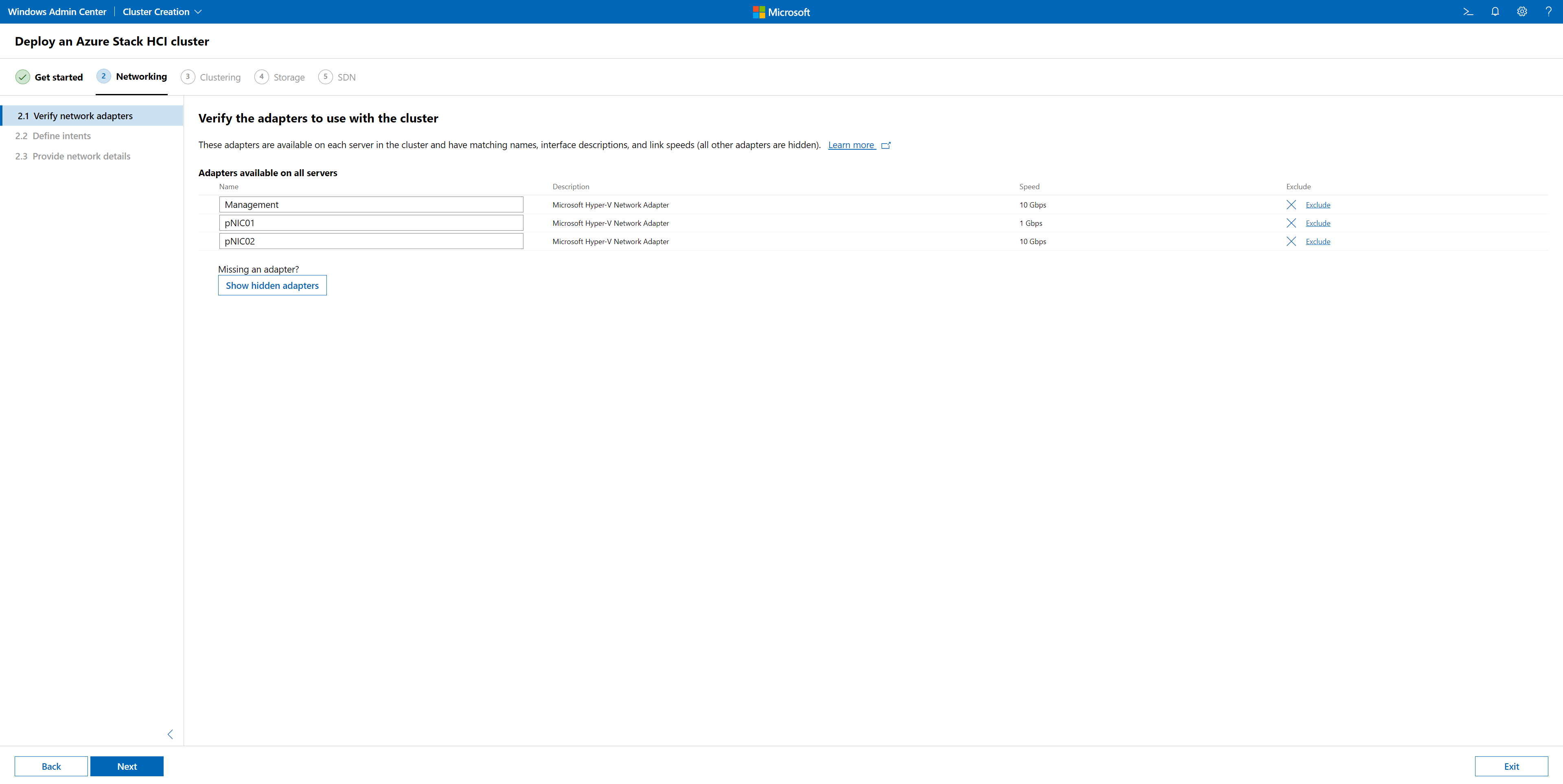

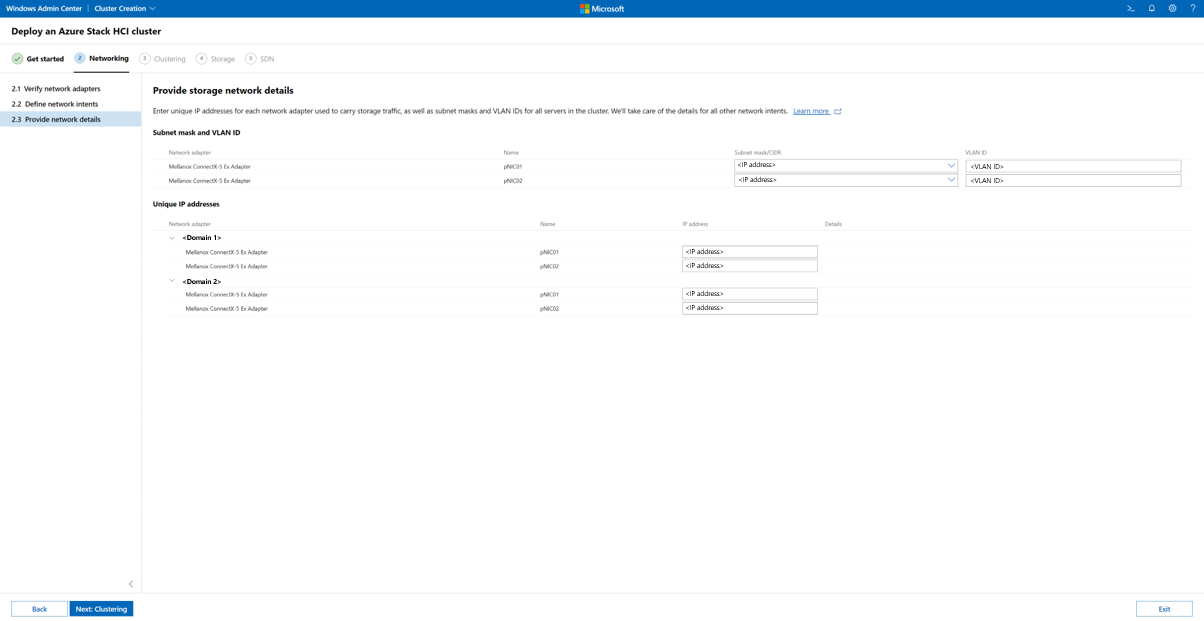

1.8단계: 위의 시작호스트 네트워킹 선택에서 선택한 옵션에 따라 다음 탭 중 하나를 참조하여 클러스터에 대한 호스트 네트워킹을 구성합니다.

3단계: 클러스터링

마법사의 3단계는 지금까지의 모든 것이 올바르게 설정되었는지 확인하고, 확장된 클러스터 배포의 경우 두 개의 사이트를 자동으로 설정한 다음, 실제로 클러스터를 만듭니다. Active Directory에서 사이트를 미리 설정할 수도 있습니다.

  1. 3.1 클러스터 만들기에서 클러스터의 고유한 이름을 지정합니다.

  2. IP 주소에서 다음 중 하나를 수행합니다.

    • 하나 이상의 정적 주소를 지정합니다. IP 주소는 IP 주소/현재 서브넷 길이 형식으로 입력해야 합니다. 예: 10.0.0.200/24.
    • DHCP를 사용하여 동적으로 주소를 할당합니다.
  3. 완료되면 클러스터 만들기를 선택합니다. 완료하는 데 시간이 걸릴 수 있습니다.

    참고

    다음 단계는 1.8단계 호스트 네트워킹 선택에대해 네트워크 ATC를 사용하여 네트워킹 배포 및 관리(권장)를 선택한 경우에만 나타납니다.

  4. 3.2 호스트 네트워킹 설정 배포에서 배포를 선택하여 앞에서 정의한 네트워크 ATC 의도를 적용합니다. 완료하는 데 몇 분 정도 걸릴 수 있습니다. 완료되면 다음을 선택합니다.

  5. 3.3 클러스터 유효성 검사에서 유효성 검사를 선택합니다. 유효성 검사는 몇 분 정도 걸릴 수 있습니다. 마법사 내 유효성 검사는 클러스터가 프로덕션으로 전환되기 전에 하드웨어 또는 구성 문제를 catch하기 위해 추가 검사를 수행하는 클러스터 후 만들기 유효성 검사 단계와 동일하지 않습니다. 클러스터 유효성 검사에 문제가 발생하는 경우 클러스터 유효성 검사 보고 문제 해결을 참조하세요.

    CredSSP(자격 증명 보안 서비스 공급자) 팝업이 나타나면 예를 선택하여 마법사에서 CredSSP를 일시적으로 사용하도록 설정하여 계속합니다. 클러스터가 만들어지고 마법사가 완료되면 CredSSP를 사용하지 않도록 설정하여 보안을 강화합니다. CredSSP에 문제가 발생하는 경우 CredSSP 문제 해결을 참조하세요.

  6. 모든 유효성 검사 상태를 검토하고, 보고서를 다운로드하여 오류에 대한 자세한 정보를 얻고, 변경한 다음, 필요에 따라 유효성 검사를 다시 클릭합니다. 보고서를 다운로드할 수도 있습니다. 모든 유효성 검사가 통과될 때까지 필요에 따라 다시 반복합니다. 모두 정상이면 다음을 클릭합니다.

  7. 고급을 선택합니다. 다음과 같은 몇 가지 옵션이 있습니다.

    • DNS 및 Active Directory를 사용하여 클러스터 등록
    • 클러스터에 적격 스토리지 추가(권장)
  8. 네트워크에서모든 네트워크를 사용할지(권장) 또는 사용하지 않을 하나 이상의 네트워크 지정을 선택합니다.

  9. 완료되면 클러스터 만들기를 클릭합니다.

  10. 확장된 클러스터의 경우 3.3 사이트에 서버 할당에서 사용할 두 사이트의 이름을 지정합니다.

  11. 다음으로 각 서버를 사이트에 할당합니다. 나중에 사이트 간에 복제를 설정합니다. 완료되면 변경 내용 적용을 클릭합니다.

  12. 다음: 스토리지를 선택하여 4단계: 스토리지로 진행합니다.

4단계: 스토리지

마법사의 4단계에서는 클러스터에 대한 저장소 공간 다이렉트 설정하는 단계를 안내합니다.

  1. 4.1 클린 드라이브에서 배포에 적합한 경우 필요에 따라 드라이브 지우기 를 선택할 수 있습니다.

  2. 4.2 드라이브 확인에서 > 각 서버 옆에 있는 아이콘을 클릭하여 디스크가 작동하고 연결되어 있는지 확인합니다. 모두 정상이면 다음을 클릭합니다.

  3. 4.3 스토리지 유효성 검사에서 다음을 클릭합니다.

  4. 유효성 검사 보고서를 다운로드하고 검토합니다. 모두 좋은 경우 다음을 클릭합니다. 그렇지 않은 경우 유효성 검사를 다시 실행합니다.

  5. 4.4 저장소 공간 다이렉트 사용에서 사용을 클릭합니다.

  6. 보고서를 다운로드하고 검토합니다. 모든 것이 잘되면 마침을 클릭합니다.

  7. 연결 목록으로 이동을 선택합니다.

  8. 몇 분 후에 목록에 클러스터가 표시됩니다. 클러스터 개요 페이지를 보려면 선택합니다.

    특히 작업 그룹 서버가 Active Directory에 새로 추가된 경우 클러스터 이름을 도메인 간에 복제하는 데 다소 시간이 걸릴 수 있습니다. 클러스터가 Windows Admin Center 표시될 수 있지만 아직 에 연결할 수 없을 수도 있습니다.

    일정 시간 후에 클러스터를 확인하는 데 성공하지 못하는 경우 대부분의 경우 클러스터 이름 대신 서버 이름을 대체할 수 있습니다.

  9. (선택 사항) 다음: SDN 을 선택하여 5단계: SDN으로 진행합니다.

5단계: SDN(선택 사항)

이 선택적 단계에서는 SDN(소프트웨어 정의 네트워킹)의 네트워크 컨트롤러 구성 요소를 설정하는 단계를 안내합니다. 네트워크 컨트롤러가 설정되면 요구 사항에 따라 SLB(소프트웨어 Load Balancer) 및 RAS 게이트웨이와 같은 다른 SDN 구성 요소를 구성할 수 있습니다. 필요한 다른 SDN 구성 요소를 이해하려면 계획 문서의 단계별 배포 섹션을 참조하세요.

SDN Express 스크립트를 사용하여 네트워크 컨트롤러를 배포할 수도 있습니다. SDN Express를 사용하여 SDN 인프라 배포를 참조하세요.

참고

클러스터 만들기 마법사는 현재 SLB 및 RAS 게이트웨이 구성을 지원하지 않습니다. SDN Express 스크립트를 사용하여 이러한 구성 요소를 구성할 수 있습니다. 또한 SDN은 지원되지 않거나 확장된 클러스터에 사용할 수 없습니다.

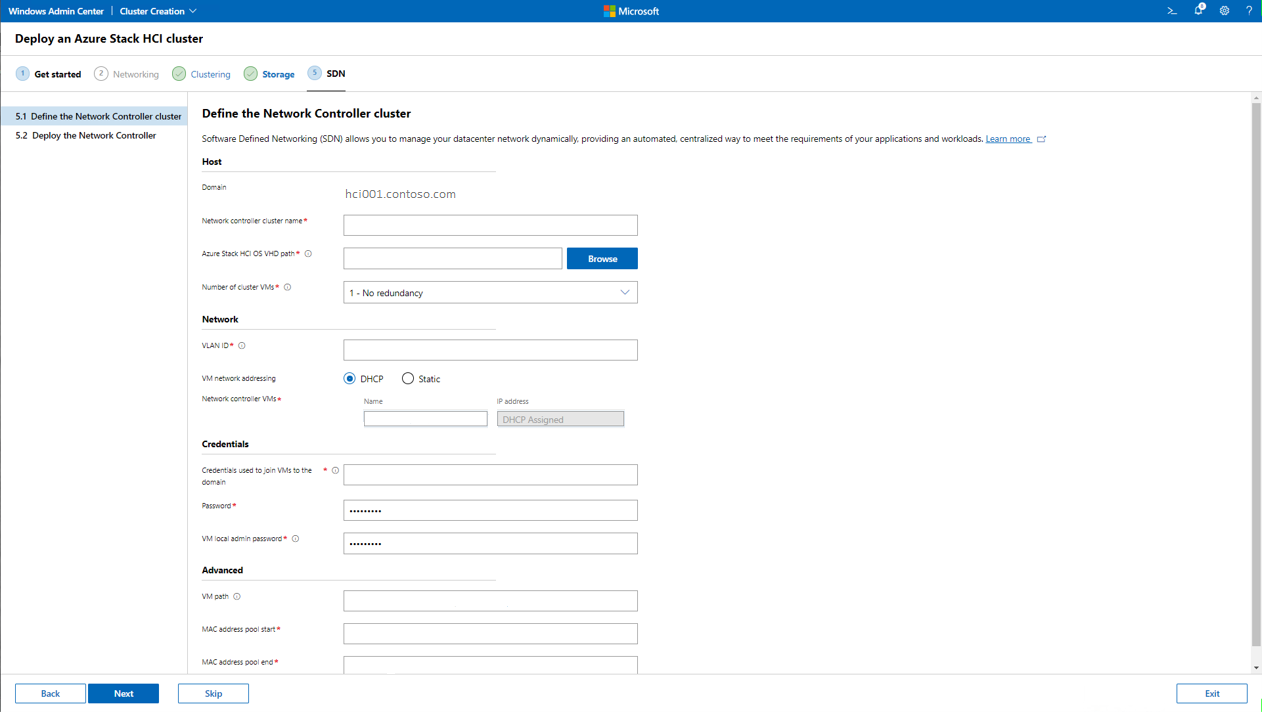

클러스터 만들기 마법사 - 네트워크 컨트롤러 만들기

  1. 호스트에서 네트워크 컨트롤러의 이름을 입력합니다. 관리 클라이언트(예: Windows Admin Center)가 네트워크 컨트롤러와 통신하는 데 사용하는 DNS 이름입니다. 기본 채워진 이름을 사용할 수도 있습니다.
  2. Azure Stack HCI VHD 파일의 경로를 지정합니다. 찾아보기를 사용하여 더 빠르게 찾을 수 있습니다.
  3. 네트워크 컨트롤러 전용으로 사용할 VM 수를 지정합니다. 프로덕션 배포에는 3개의 VM을 사용하는 것이 좋습니다.
  4. 네트워크 아래에서 관리 네트워크의 VLAN ID를 입력합니다. 네트워크 컨트롤러는 호스트와 통신하고 구성할 수 있도록 Hyper-V 호스트와 동일한 관리 네트워크에 연결해야 합니다.
  5. VM 네트워크 주소 지정의 경우 DHCP 또는 정적을 선택합니다.
  6. DHCP를 선택한 경우 네트워크 컨트롤러 VM의 이름을 입력합니다. 채워진 기본 이름을 사용할 수도 있습니다.
  7. 정적을 선택한 경우 다음을 수행합니다.
    • IP 주소를 지정합니다.
    • 서브넷 접두사를 지정합니다.
    • 기본 게이트웨이를 지정합니다.
    • 하나 이상의 DNS 서버를 지정합니다. 추가를 클릭하여 DNS 서버를 추가합니다.
  8. 자격 증명에서 네트워크 컨트롤러 VM을 클러스터 도메인에 조인하는 데 사용되는 사용자 이름 및 암호를 입력합니다.
  9. 이러한 VM에 대한 로컬 관리 암호를 입력합니다.
  10. 고급에서 VM의 경로를 입력합니다. 채워진 기본 경로를 사용할 수도 있습니다.
  11. MAC 주소 풀 시작MAC 주소 풀 끝에 대한 값을 입력합니다. 채워진 기본 값을 사용할 수도 있습니다.
  12. 완료되면 다음을 클릭합니다.
  13. 마법사가 작업을 완료할 때까지 기다립니다. 모든 진행률 작업이 완료될 때까지 이 페이지를 유지합니다. 그런 다음 마침을 클릭합니다.

참고

네트워크 컨트롤러 VM을 만든 후에는 DNS 서버에서 네트워크 컨트롤러 클러스터 이름에 대한 동적 DNS 업데이트를 구성해야 합니다.

네트워크 컨트롤러 배포가 실패하면 다시 시도하기 전에 다음을 수행합니다.

  • 마법사에서 만든 네트워크 컨트롤러 VM을 중지하고 삭제합니다.

  • 마법사에서 만든 VHD 탑재 지점을 정리합니다.

  • Hyper-V 호스트에 최소 50-100GB의 여유 공간이 있는지 확인합니다.

다음 단계
