Azure-toepassing Gateway bewaken

  • Artikel

In dit artikel wordt het volgende beschreven:

  • De typen bewakingsgegevens die u voor deze service kunt verzamelen.
  • Manieren om die gegevens te analyseren.

Notitie

Als u al bekend bent met deze service en/of Azure Monitor en alleen wilt weten hoe u bewakingsgegevens analyseert, raadpleegt u de sectie Analyseren aan het einde van dit artikel.

Wanneer u kritieke toepassingen en bedrijfsprocessen hebt die afhankelijk zijn van Azure-resources, moet u waarschuwingen voor uw systeem bewaken en ontvangen. De Azure Monitor-service verzamelt en aggregeert metrische gegevens en logboeken van elk onderdeel van uw systeem. Azure Monitor biedt een overzicht van beschikbaarheid, prestaties en tolerantie, en geeft u een overzicht van problemen. U kunt de Azure-portal, PowerShell, Azure CLI, REST API of clientbibliotheken gebruiken om bewakingsgegevens in te stellen en weer te geven.

Inzichten

Sommige services in Azure hebben een ingebouwd bewakingsdashboard in Azure Portal dat een beginpunt biedt voor het bewaken van uw service. Deze dashboards worden inzichten genoemd en u kunt ze vinden in de Insights Hub van Azure Monitor in Azure Portal.

Azure Monitor Network Insights biedt een uitgebreid overzicht van de status en metrische gegevens voor alle geïmplementeerde netwerkbronnen, waaronder Application Gateway, zonder dat hiervoor een configuratie is vereist. Zie Azure Monitor Network Insights voor meer informatie.

Resourcetypen

Azure maakt gebruik van het concept van resourcetypen en id's om alles in een abonnement te identificeren. Resourcetypen maken ook deel uit van de resource-id's voor elke resource die wordt uitgevoerd in Azure. Eén resourcetype voor een virtuele machine is Microsoft.Compute/virtualMachinesbijvoorbeeld . Zie Resourceproviders voor een lijst met services en de bijbehorende resourcetypen.

Azure Monitor organiseert op dezelfde manier kernbewakingsgegevens in metrische gegevens en logboeken op basis van resourcetypen, ook wel naamruimten genoemd. Er zijn verschillende metrische gegevens en logboeken beschikbaar voor verschillende resourcetypen. Uw service is mogelijk gekoppeld aan meer dan één resourcetype.

Zie de naslaginformatie over bewakingsgegevens van Application Gateway voor meer informatie over de resourcetypen voor Application Gateway.

Gegevensopslag

Voor Azure Monitor:

  • Metrische gegevens worden opgeslagen in de metrische gegevensdatabase van Azure Monitor.
  • Logboekgegevens worden opgeslagen in het logboekarchief van Azure Monitor. Log Analytics is een hulpprogramma in Azure Portal waarmee een query kan worden uitgevoerd op dit archief.
  • Het Azure-activiteitenlogboek is een afzonderlijk archief met een eigen interface in Azure Portal.

U kunt eventueel metrische gegevens en activiteitenlogboekgegevens routeren naar het logboekarchief van Azure Monitor. Vervolgens kunt u Log Analytics gebruiken om een query uit te voeren op de gegevens en deze te correleren met andere logboekgegevens.

Veel services kunnen diagnostische instellingen gebruiken om metrische gegevens en logboekgegevens te verzenden naar andere opslaglocaties buiten Azure Monitor. Voorbeelden hiervan zijn Azure Storage, gehoste partnersystemen en niet-Azure-partnersystemen, met behulp van Event Hubs.

Zie het Azure Monitor-gegevensplatform voor gedetailleerde informatie over hoe Azure Monitor gegevens opslaat.

Voor Application Gateway maakt de resourcespecifieke modus drie tabellen:

Notitie

De resourcespecifieke optie is momenteel beschikbaar in alle openbare regio's.

Bestaande gebruikers kunnen Azure Diagnostics blijven gebruiken of ervoor kiezen om toegewezen tabellen te gebruiken door de wisselknop in diagnostische instellingen over te zetten op Resourcespecifiek of op Toegewezen in API-bestemming. Dual-modus is niet mogelijk. De gegevens in alle logboeken kunnen stromen naar Azure Diagnostics of naar toegewezen tabellen. U kunt echter meerdere diagnostische instellingen hebben waarbij de ene gegevensstroom naar Azure Diagnostic gaat en een andere resource op hetzelfde moment gebruikt.

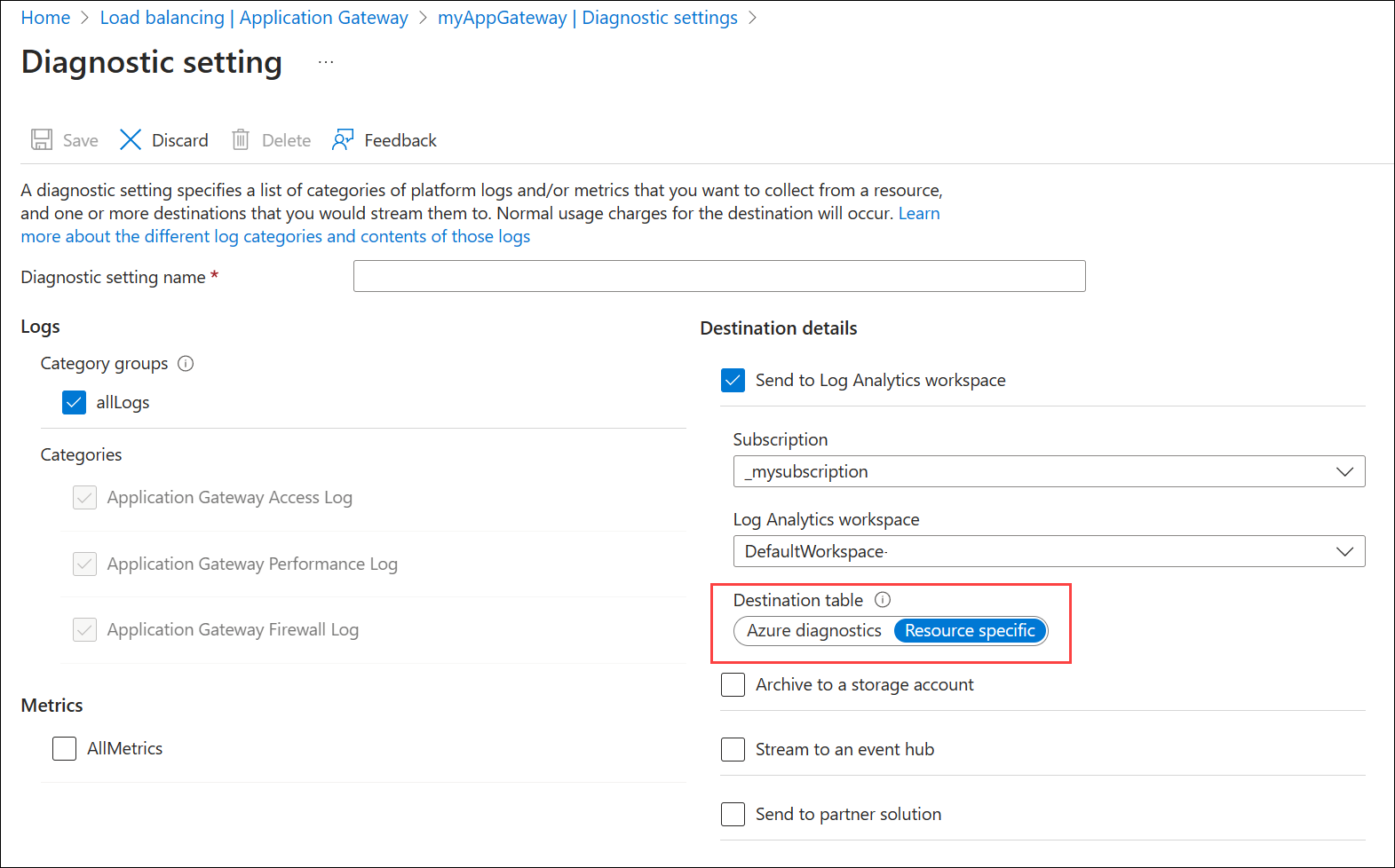

De doeltabel selecteren in Log Analytics: alle Azure-services gebruiken uiteindelijk de resourcespecifieke tabellen. Als onderdeel van deze overgang kunt u de diagnostische tabel of resourcespecifieke tabel van Azure selecteren in de diagnostische instelling met behulp van een wisselknop. De wisselknop is standaard ingesteld op Resourcespecifiek en in deze modus worden logboeken voor nieuwe geselecteerde categorieën verzonden naar toegewezen tabellen in Log Analytics, terwijl bestaande streams ongewijzigd blijven. Zie het volgende voorbeeld.

Schermopname van de resource-id voor de toepassingsgateway in de portal.

Werkruimtetransformaties: als u kiest voor de optie Resourcespecifiek, kunt u uw gegevens filteren en wijzigen voordat werkruimtetransformaties deze opnemen. Deze aanpak biedt gedetailleerde controle, zodat u zich kunt richten op de meest relevante informatie uit de logboeken daar door de gegevenskosten te verlagen en de beveiliging te verbeteren.

Zie Zelfstudie: Een werkruimtetransformatie toevoegen aan Azure Monitor-logboeken met behulp van Azure Portal voor gedetailleerde instructies voor het instellen van werkruimtetransformaties.

Metrische gegevens van het Azure Monitor-platform

Azure Monitor biedt metrische platformgegevens voor de meeste services. Deze metrische gegevens zijn:

  • Afzonderlijk gedefinieerd voor elke naamruimte.
  • Opgeslagen in de metrische gegevensdatabase van Azure Monitor.
  • Lichtgewicht en in staat om bijna realtime waarschuwingen te ondersteunen.
  • Wordt gebruikt om de prestaties van een resource in de loop van de tijd bij te houden.

Verzameling: Azure Monitor verzamelt automatisch metrische platformgegevens. Er is geen configuratie vereist.

Routering: U kunt sommige metrische platformgegevens ook routeren naar Azure Monitor-logboeken/Log Analytics, zodat u er query's op kunt uitvoeren met andere logboekgegevens. Controleer de DS-exportinstelling voor elke metriek om te zien of u een diagnostische instelling kunt gebruiken om de metrische gegevens te routeren naar Azure Monitor-logboeken/Log Analytics.

Zie Ondersteunde metrische gegevens in Azure Monitor voor een lijst met alle metrische gegevens die kunnen worden verzameld voor alle resources in Azure Monitor.

De pagina Overzicht in Azure Portal voor elke Application Gateway bevat de volgende metrische gegevens:

  • Totaal aantal aanvragen optellen
  • Mislukte aanvragen optellen
  • Antwoordstatus optellen per HttpStatus
  • Doorvoer optellen
  • CurrentConnections optellen
  • Avg Healthy Host Count By BackendPool HttpSettings
  • Avg Unhealthy Host Count By BackendPool HttpSettings

Zie application Gateway-referentie voor bewakingsgegevens voor een lijst met beschikbare metrische gegevens voor Azure-toepassing Gateway.

Zie Application Gateway WAF v2 metrics and Application Gateway WAF v1 metrics (Application Gateway WAF v1) voor beschikbare metrische gegevens van Web Application Firewall (WAF).

Azure Monitor-resourcelogboeken

Resourcelogboeken bieden inzicht in bewerkingen die zijn uitgevoerd door een Azure-resource. Logboeken worden automatisch gegenereerd, maar u moet ze routeren naar Azure Monitor-logboeken om ze op te slaan of er query's op uit te voeren. Logboeken zijn ingedeeld in categorieën. Een bepaalde naamruimte kan meerdere resourcelogboekcategorieën hebben.

Verzameling: Resourcelogboeken worden pas verzameld en opgeslagen als u een diagnostische instelling maakt en de logboeken doorsturen naar een of meer locaties. Wanneer u een diagnostische instelling maakt, geeft u op welke categorieën logboeken moeten worden verzameld. Er zijn meerdere manieren om diagnostische instellingen te maken en te onderhouden, waaronder Azure Portal, programmatisch en hoewel Azure Policy.

Routering: de voorgestelde standaardinstelling is het routeren van resourcelogboeken naar Azure Monitor-logboeken, zodat u er query's op kunt uitvoeren met andere logboekgegevens. Andere locaties, zoals Azure Storage, Azure Event Hubs en bepaalde Microsoft-bewakingspartners, zijn ook beschikbaar. Zie Azure-resourcelogboeken en resourcelogboekbestemmingen voor meer informatie.

Zie Diagnostische instellingen in Azure Monitor voor gedetailleerde informatie over het verzamelen, opslaan en routeren van resourcelogboeken.

Zie Ondersteunde resourcelogboeken in Azure Monitor voor een lijst met alle beschikbare resourcelogboekcategorieën in Azure Monitor.

Alle resourcelogboeken in Azure Monitor hebben dezelfde koptekstvelden, gevolgd door servicespecifieke velden. Het algemene schema wordt beschreven in het schema voor resourcelogboeken van Azure Monitor.

Gegevens in Azure Monitor-logboeken worden opgeslagen in tabellen waarin elke tabel een eigen set unieke eigenschappen heeft.

Raadpleeg de referentie voor bewakingsgegevens van Application Gateway voor:

  • Een lijst met de typen resourcelogboeken die zijn verzameld voor Application Gateway.
  • Een lijst met de tabellen die door Azure Monitor-logboeken worden gebruikt en waar query's op kunnen worden uitgevoerd door Log Analytics.
  • De beschikbare resourcelogboekcategorieën, de bijbehorende Log Analytics-tabellen en de logboekschema's voor Application Gateway.

Azure-activiteitenlogboek

Het activiteitenlogboek bevat gebeurtenissen op abonnementsniveau waarmee bewerkingen voor elke Azure-resource worden bijgehouden, zoals van buiten die resource wordt gezien; Bijvoorbeeld het maken van een nieuwe resource of het starten van een virtuele machine.

Verzameling: gebeurtenissen in activiteitenlogboeken worden automatisch gegenereerd en verzameld in een afzonderlijk archief voor weergave in Azure Portal.

Routering: U kunt activiteitenlogboekgegevens verzenden naar Azure Monitor-logboeken, zodat u deze naast andere logboekgegevens kunt analyseren. Andere locaties, zoals Azure Storage, Azure Event Hubs en bepaalde Microsoft-bewakingspartners, zijn ook beschikbaar. Zie Overzicht van het Azure-activiteitenlogboek voor meer informatie over het routeren van het activiteitenlogboek.

Bewakingsgegevens analyseren

Er zijn veel hulpprogramma's voor het analyseren van bewakingsgegevens.

Azure Monitor-hulpprogramma's

Azure Monitor ondersteunt de volgende basishulpprogramma's:

Hulpprogramma's waarmee complexere visualisaties mogelijk zijn, zijn onder andere:

  • Dashboards waarmee u verschillende soorten gegevens kunt combineren in één deelvenster in Azure Portal.
  • Werkmappen, aanpasbare rapporten die u kunt maken in Azure Portal. Werkmappen kunnen tekst, metrische gegevens en logboekquery's bevatten.
  • Grafana, een open platformhulpprogramma dat excelleert in operationele dashboards. U kunt Grafana gebruiken om dashboards te maken die gegevens uit meerdere andere bronnen dan Azure Monitor bevatten.
  • Power BI, een business analytics-service die interactieve visualisaties biedt in verschillende gegevensbronnen. U kunt Power BI zo configureren dat logboekgegevens automatisch vanuit Azure Monitor worden geïmporteerd om te profiteren van deze visualisaties.

Toegangslogboeken analyseren via GoAccess

We hebben een Resource Manager-sjabloon gepubliceerd waarmee de populaire GoAccess-logboekanalyse voor Application Gateway-toegangslogboeken wordt geïnstalleerd en uitgevoerd. GoAccess biedt waardevolle HTTP-verkeersstatistieken zoals unieke bezoekers, aangevraagde bestanden, hosts, besturingssystemen, browsers, HTTP-statuscodes en meer. Zie het Leesmij-bestand in de map Resource Manager-sjabloon in GitHub voor meer informatie.

Azure Monitor-exporthulpprogramma's

U kunt gegevens uit Azure Monitor ophalen in andere hulpprogramma's met behulp van de volgende methoden:

Als u aan de slag wilt gaan met de REST API voor Azure Monitor, raadpleegt u de stapsgewijze instructies voor Azure Monitoring REST API.

Kusto-query's

U kunt bewakingsgegevens analyseren in de Azure Monitor-logboeken/Log Analytics-opslag met behulp van de Kusto-querytaal (KQL).

Belangrijk

Wanneer u Logboeken selecteert in het menu van de service in de portal, wordt Log Analytics geopend met het querybereik ingesteld op de huidige service. Dit bereik betekent dat logboekquery's alleen gegevens uit dat type resource bevatten. Als u een query wilt uitvoeren die gegevens uit andere Azure-services bevat, selecteert u Logboeken in het menu Azure Monitor . Zie Log-querybereik en tijdsbereik in Azure Monitor Log Analytics voor meer informatie.

Zie de interface voor Log Analytics-query's voor een lijst met algemene query's voor elke service.

In de volgende voorbeelden ziet u enkele nuttige query's voor Application Gateway.

// Requests per hour
// Count of the incoming requests on the Application Gateway.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess"
| summarize AggregatedValue = count() by bin(TimeGenerated, 1h), _ResourceId
| render timechart

// Failed requests per hour
// Count of requests to which Application Gateway responded with an error.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess" and httpStatus_d > 399
| summarize AggregatedValue = count() by bin(TimeGenerated, 1h), _ResourceId
| render timechart

// Top 10 Client IPs
// Count of requests per client IP.
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess"
| summarize AggregatedValue = count() by clientIP_s
| top 10 by AggregatedValue

// Errors by user agent
// Number of errors by user agent.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess" and httpStatus_d > 399
| summarize AggregatedValue = count() by userAgent_s, _ResourceId
| sort by AggregatedValue desc

Waarschuwingen

Azure Monitor-waarschuwingen melden u proactief wanneer er specifieke voorwaarden worden gevonden in uw bewakingsgegevens. Met waarschuwingen kunt u problemen in uw systeem identificeren en oplossen voordat uw klanten ze opmerken. Zie Azure Monitor-waarschuwingen voor meer informatie.

Er zijn veel bronnen van algemene waarschuwingen voor Azure-resources. Zie Voorbeeldquery's voor logboekwaarschuwingen voor voorbeelden van veelvoorkomende waarschuwingen voor Azure-resources. De site Azure Monitor Baseline Alerts (AMBA) biedt een semi-geautomatiseerde methode voor het implementeren van belangrijke metrische platformwaarschuwingen, dashboards en richtlijnen. De site is van toepassing op een voortdurend uitbreidende subset van Azure-services, inclusief alle services die deel uitmaken van de Azure Landing Zone (ALZ).

Het algemene waarschuwingsschema standaardiseert het verbruik van Azure Monitor-waarschuwingsmeldingen. Zie Algemeen waarschuwingsschema voor meer informatie.

Typen waarschuwingen

U kunt een waarschuwing ontvangen voor elke metrische gegevensbron of logboekgegevensbron in het Azure Monitor-gegevensplatform. Er zijn veel verschillende typen waarschuwingen, afhankelijk van de services die u bewaakt en de bewakingsgegevens die u verzamelt. Verschillende typen waarschuwingen hebben verschillende voordelen en nadelen. Zie Het juiste waarschuwingstype voor bewaking kiezen voor meer informatie.

In de volgende lijst worden de typen Azure Monitor-waarschuwingen beschreven die u kunt maken:

  • Metrische waarschuwingen evalueren met regelmatige tussenpozen resourcegegevens. Metrische gegevens kunnen metrische platformgegevens, aangepaste metrische gegevens, logboeken van Azure Monitor zijn geconverteerd naar metrische gegevens of metrische Gegevens van Application Insights. Metrische waarschuwingen kunnen ook meerdere voorwaarden en dynamische drempelwaarden toepassen.
  • Met logboekwaarschuwingen kunnen gebruikers een Log Analytics-query gebruiken om resourcelogboeken met een vooraf gedefinieerde frequentie te evalueren.
  • Waarschuwingen voor activiteitenlogboeken worden geactiveerd wanneer een nieuwe gebeurtenis van het activiteitenlogboek plaatsvindt die overeenkomt met gedefinieerde voorwaarden. Resource Health-waarschuwingen en Service Health-waarschuwingen zijn waarschuwingen voor activiteitenlogboeken die rapporteren over uw service en resourcestatus.

Sommige Azure-services ondersteunen ook waarschuwingen voor slimme detectie, Prometheus-waarschuwingen of aanbevolen waarschuwingsregels.

Voor sommige services kunt u op schaal bewaken door dezelfde waarschuwingsregel voor metrische gegevens toe te passen op meerdere resources van hetzelfde type dat in dezelfde Azure-regio aanwezig is. Afzonderlijke meldingen worden verzonden voor elke bewaakte resource. Zie Meerdere resources bewaken met één waarschuwingsregel voor ondersteunde Azure-services en -clouds.

Notitie

Als u een toepassing maakt of uitvoert die op uw service wordt uitgevoerd, biedt Azure Monitor Application Insights mogelijk meer typen waarschuwingen.

Zie Azure Monitor-waarschuwingen configureren om waarschuwingen te configureren met behulp van ARM-sjablonen.

Waarschuwingsregels voor Application Gateway

De volgende tabel bevat enkele voorgestelde waarschuwingsregels voor Application Gateway. Deze waarschuwingen zijn slechts voorbeelden. U kunt waarschuwingen instellen voor elke vermelding van metrische gegevens, logboekvermeldingen of activiteitenlogboeken die worden vermeld in de application gateway-bewakingsgegevensverwijzing.

Toepassingsgateway v2

Waarschuwingstype Voorwaarde Beschrijving
Metrische gegevens Het gebruik van rekeneenheden overschrijdt 75% van het gemiddelde gebruik Rekeneenheid is de meting van het rekengebruik van uw Application Gateway. Controleer het gemiddelde gebruik van rekeneenheden in de afgelopen maand en stel een waarschuwing in als deze 75% overschrijdt.
Metrische gegevens Capaciteitseenheidgebruik overschrijdt 75% van het piekgebruik Capaciteitseenheden vertegenwoordigen het totale gatewaygebruik in termen van doorvoer, rekenkracht en aantal verbindingen. Controleer het maximale gebruik van capaciteitseenheden in de afgelopen maand en stel een waarschuwing in als deze 75% van de capaciteit overschrijdt.
Metrische gegevens Drempelwaarde voor aantal beschadigde hosts overschrijdt Geeft het aantal back-endservers aan dat application gateway niet kan worden getest. Deze waarschuwing onderschept problemen waarbij Application Gateway-exemplaren geen verbinding kunnen maken met de back-end. Waarschuwing als dit aantal hoger is dan 20% van de back-endcapaciteit.
Metrische gegevens Antwoordstatus (4xx, 5xx) overschrijdt drempelwaarde Wanneer de antwoordstatus van Application Gateway 4xx of 5xx is. Er kan af en toe een 4xx- of 5xx-respons worden gezien vanwege tijdelijke problemen. U moet de gateway in productie observeren om een statische drempelwaarde te bepalen of dynamische drempelwaarde voor de waarschuwing te gebruiken.
Metrische gegevens Mislukte aanvragen overschrijden drempelwaarde Wanneer metrische gegevens voor mislukte aanvragen de drempelwaarde overschrijden. U moet de gateway in productie observeren om een statische drempelwaarde te bepalen of dynamische drempelwaarde voor de waarschuwing te gebruiken.
Metrische gegevens Reactietijd van laatste byte van back-end overschrijdt drempelwaarde Geeft het tijdsinterval aan tussen het starten van een verbinding met de back-endserver en het ontvangen van de laatste byte van de hoofdtekst van het antwoord. Maak een waarschuwing als de latentie van de back-endreactie meer dan die drempelwaarde van normaal is.
Metrische gegevens Totale tijd van Application Gateway overschrijdt drempelwaarde Deze waarde is het interval van het tijdstip waarop Application Gateway de eerste byte van de HTTP-aanvraag ontvangt tot het tijdstip waarop de laatste reactie-byte naar de client is verzonden. Er moet een waarschuwing worden gemaakt als de latentie van het back-endantwoord meer dan de gebruikelijke drempelwaarde is.

Application Gateway v1

Waarschuwingstype Voorwaarde Beschrijving
Metrische gegevens CPU-gebruik overschrijdt 80% Onder normale omstandigheden mag het CPU-gebruik niet regelmatig hoger zijn dan 90%. Deze situatie kan wachttijd veroorzaken op de websites die achter de Application Gateway worden gehost en de clientervaring verstoren.
Metrische gegevens Drempelwaarde voor aantal beschadigde hosts overschrijdt Geeft het aantal back-endservers aan dat Application Gateway niet kan testen. Deze waarschuwing onderschept problemen waarbij de Application Gateway-exemplaren geen verbinding kunnen maken met de back-end. Waarschuwing als dit aantal hoger is dan 20% van de back-endcapaciteit.
Metrische gegevens Antwoordstatus (4xx, 5xx) overschrijdt drempelwaarde Wanneer de antwoordstatus van Application Gateway 4xx of 5xx is. Er kan af en toe een 4xx- of 5xx-respons worden gezien vanwege tijdelijke problemen. U moet de gateway in productie observeren om een statische drempelwaarde te bepalen of dynamische drempelwaarde voor de waarschuwing te gebruiken.
Metrische gegevens Mislukte aanvragen overschrijden drempelwaarde Wanneer mislukte aanvragen metrische gegevens een drempelwaarde overschrijden. U moet de gateway in productie observeren om een statische drempelwaarde te bepalen of dynamische drempelwaarde voor de waarschuwing te gebruiken.

Met Azure Monitor-waarschuwingen wordt u proactief op de hoogte gesteld wanneer aan bepaalde belangrijke voorwaarden wordt voldaan in uw controlegegevens. Hiermee kunt u problemen in uw systeem identificeren en oplossen voordat uw klanten ze opmerken. U kunt waarschuwingen instellen voor metrische gegevens, logboeken en het activiteitenlogboek. Verschillende typen waarschuwingen hebben voordelen en nadelen.

Als u een toepassing maakt of uitvoert die gebruikmaakt van Application Gateway, kan Azure Monitor Application Insights andere typen waarschuwingen bieden.

Advisor-aanbevelingen

Voor sommige services, als er kritieke omstandigheden of aanstaande wijzigingen optreden tijdens resourcebewerkingen, wordt een waarschuwing weergegeven op de pagina Serviceoverzicht in de portal. Meer informatie en aanbevolen oplossingen voor de waarschuwing vindt u in Advisor-aanbevelingen onder Bewaking in het linkermenu. Tijdens normale bewerkingen worden er geen aanbevelingen van advisor weergegeven.

Zie het overzicht van Azure Advisor voor meer informatie over Azure Advisor.
