Een Azure HPC Cache maken

Gebruik Azure Portal of de Azure CLI om uw cache te maken.

Portal

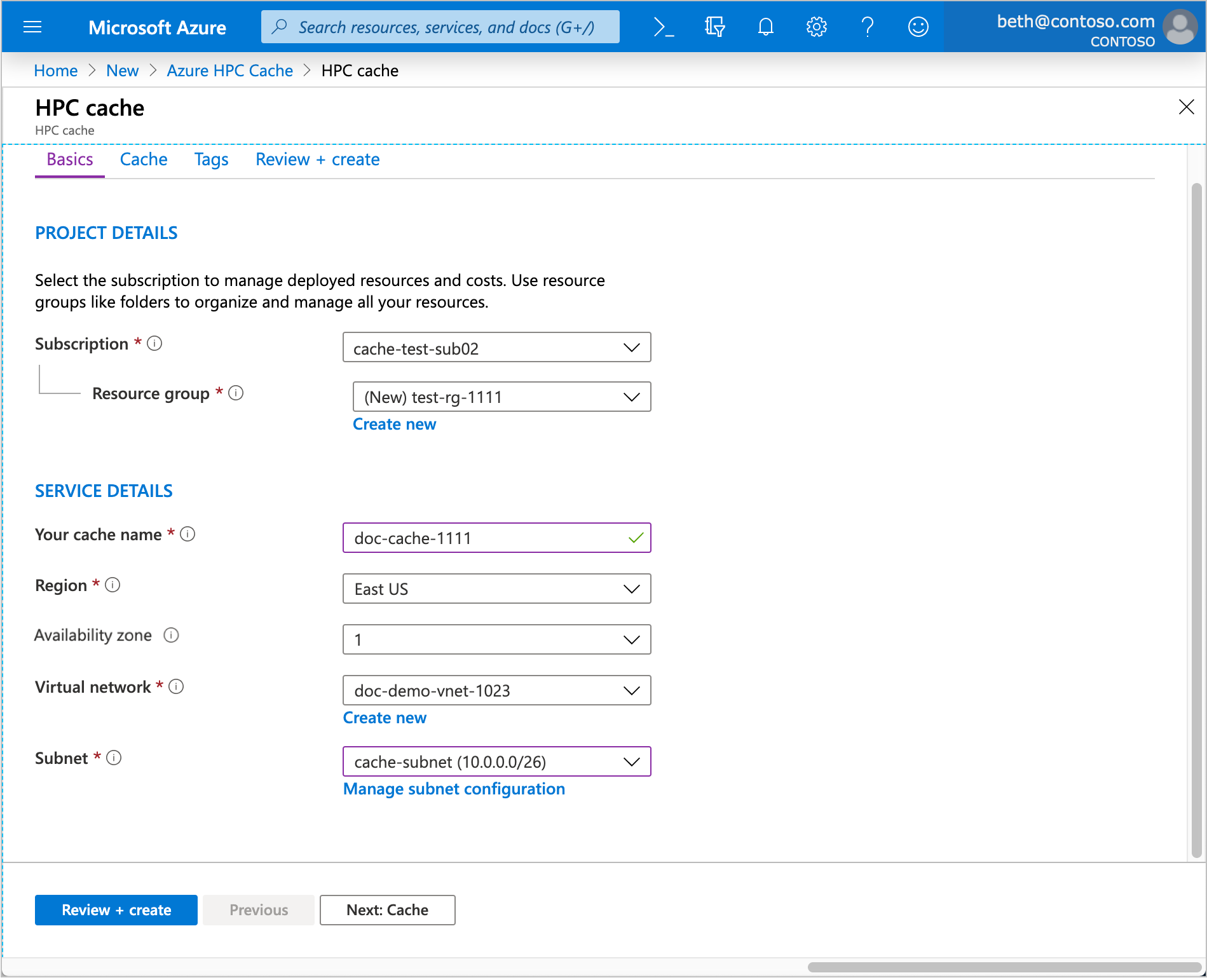

Basisdetails definiëren

Selecteer in Projectdetails het abonnement en de resourcegroep die als host fungeert voor de cache.

Stel in Servicedetails de cachenaam en de volgende andere kenmerken in:

• Locatie: selecteer een van de ondersteunde regio's.

  Als deze regio beschikbaarheidszones ondersteunt, selecteert u de zone waarop uw cachebronnen worden gehost. Azure HPC Cache is een zonegebonden service.

• Virtueel netwerk: u kunt een bestaand netwerk selecteren of een nieuw virtueel netwerk maken.

• Subnet: kies of maak een subnet met ten minste 64 IP-adressen (/24). Dit subnet mag alleen worden gebruikt voor dit Azure HPC Cache-exemplaar.

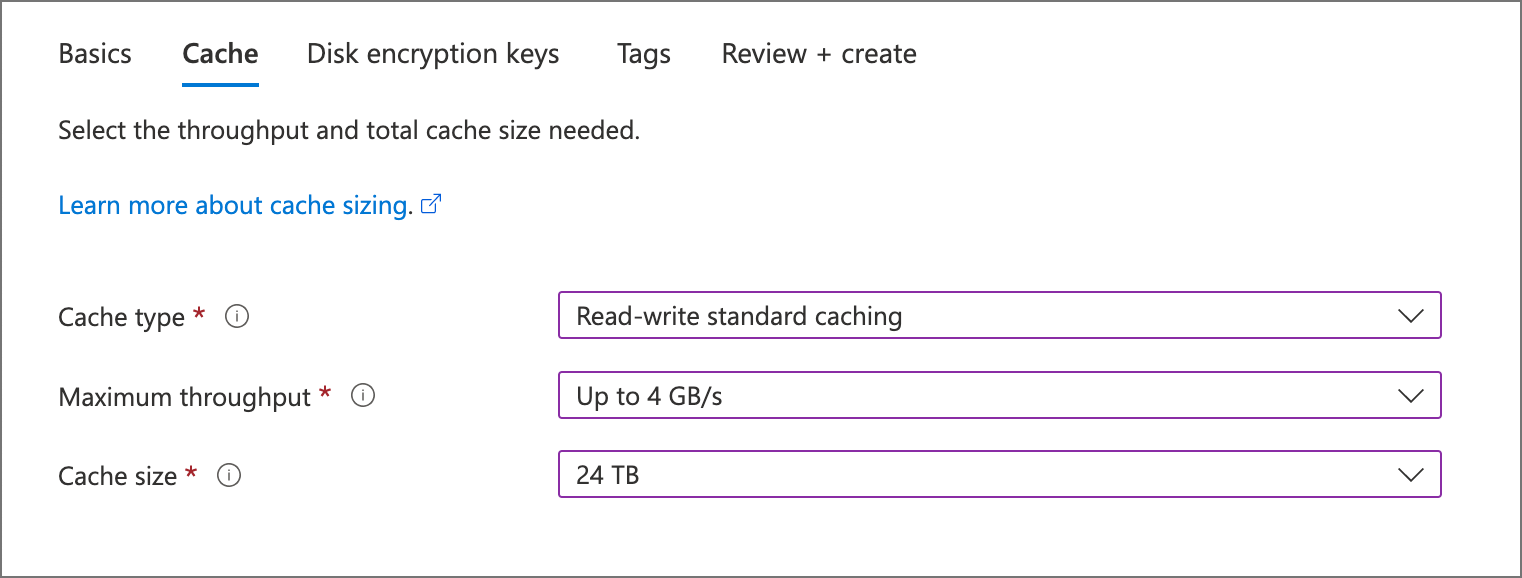

Cachetype en -capaciteit kiezen

Geef op de pagina Cache het type en de grootte van de cache op die u wilt maken. Deze waarden bepalen de mogelijkheden van uw cache, waaronder:

• Hoe snel de cache clientaanvragen kan verwerken
• Hoeveel gegevens de cache kan bevatten
• Of de cache wel of niet de modus lezen/schrijven in cache ondersteunt
• Hoeveel opslagdoelen het kan hebben
• De kosten van de cache

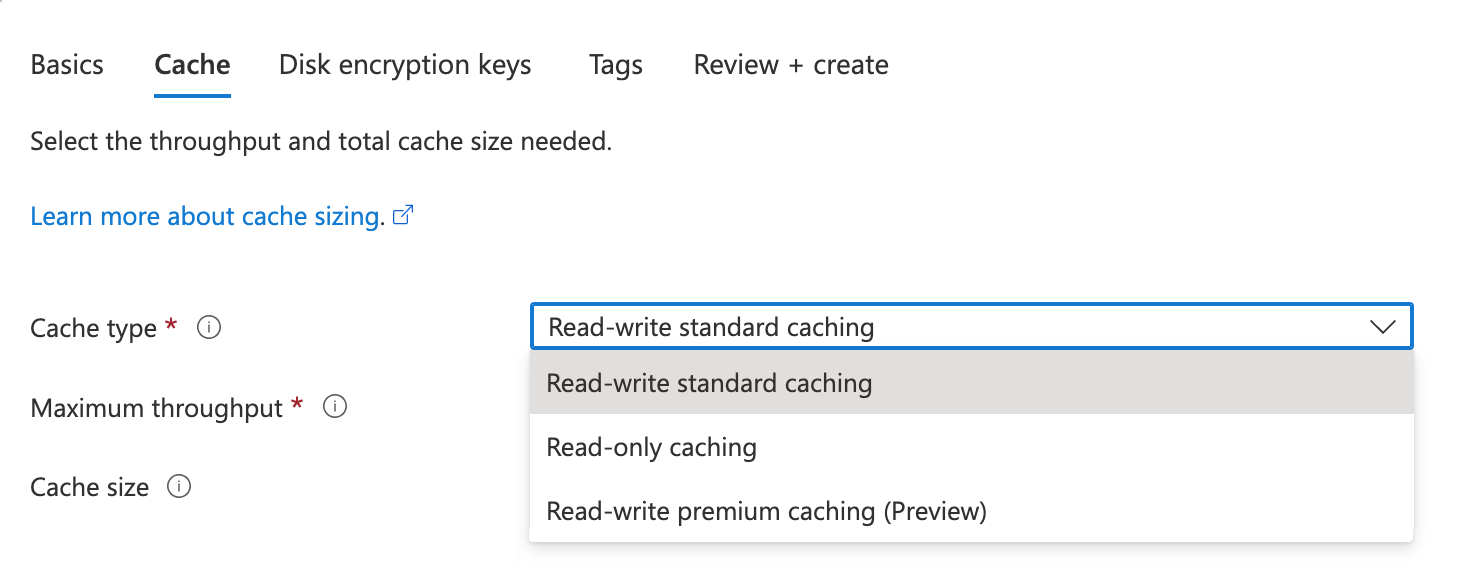

Voordat u doorvoer of opslagcapaciteit kunt kiezen, moet u het cachetype kiezen. De volgende opties zijn beschikbaar:

• Standaardcache voor lezen/schrijven: Een flexibele cache voor algemeen gebruik
• Alleen-lezen caching: een cache met hoge doorvoer die is ontworpen om de latentie van bestandstoegang te minimaliseren; wijzigingen worden verwerkt met synchrone schrijfbewerkingen
• Premium-cache voor lezen/schrijven (preview): een voor NVMe geoptimaliseerde cache met de laagste latentie en hoogste doorvoer

Lees meer over deze cachetypen hieronder in Kies het cachetype voor uw behoeften.

Fooi

Cachetypen voor lezen/schrijven kunnen worden geconfigureerd met opslagdoelen met behulp van gebruiksmodellen voor leescaching of lezen/schrijven in cache. Alleen-lezen cachetypen ondersteunen alleen NFS- en ADLS-NFS-opslagdoeltypen met alleen gebruiksmodellen voor leescache. Meer informatie over cachemodi in Inzicht in cachegebruiksmodellen.

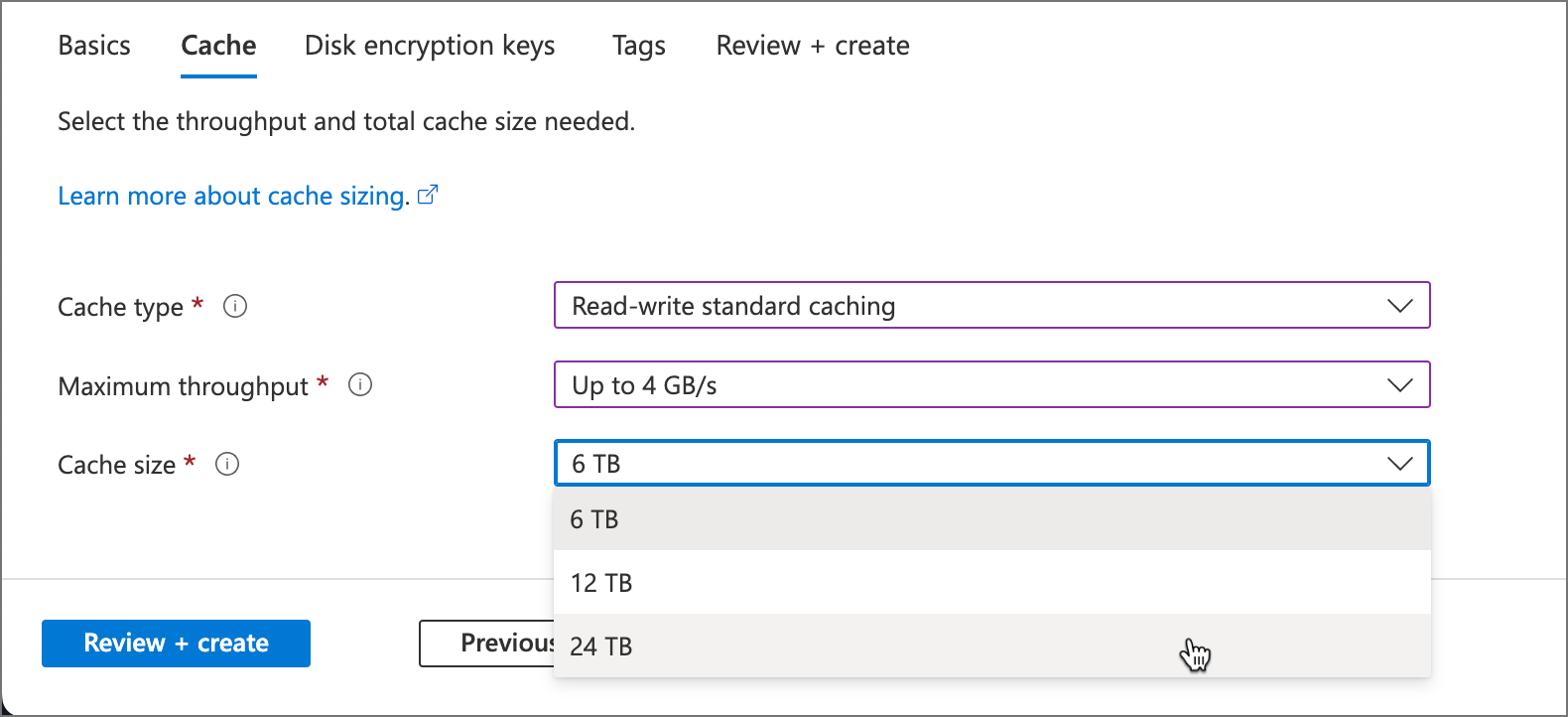

Met de standaardcache-SKU kunt u de capaciteit van de cache voor een bepaalde doorvoerselectie kiezen, terwijl de premium- en alleen-lezencaches vaste capaciteiten hebben voor elke opgegeven doorvoerselectie. De mogelijkheden van de cache worden gedefinieerd door twee implementatieopties:

• Maximale doorvoer : de gegevensoverdrachtsnelheid voor de cache, in GB/seconde
• Cachegrootte : de hoeveelheid opslagruimte die is toegewezen voor gegevens in de cache, in TB

Inzicht in doorvoer- en cachegrootte

Verschillende factoren kunnen van invloed zijn op de efficiëntie van uw HPC-cache, maar het kiezen van een geschikte doorvoerwaarde en cacheopslaggrootte is een van de belangrijkste.

Wanneer u een doorvoerwaarde kiest, moet u er rekening mee houden dat de werkelijke gegevensoverdrachtssnelheid afhankelijk is van werkbelasting, netwerksnelheden en het type opslagdoelen.

De waarden die u kiest, stellen de maximale doorvoer voor het hele cachesysteem in, maar sommige daarvan worden gebruikt voor overheadtaken. Als een client bijvoorbeeld een bestand aanvraagt dat nog niet is opgeslagen in de cache of als het bestand is gemarkeerd als verouderd, gebruikt de cache een deel van de doorvoer om het op te halen uit de back-endopslag.

Azure HPC Cache beheert welke bestanden in de cache worden opgeslagen en vooraf worden geladen om het aantal cachetreffers te maximaliseren. Cache-inhoud wordt continu geëvalueerd en bestanden worden verplaatst naar langetermijnopslag wanneer ze minder vaak worden geopend.

Kies een cacheopslaggrootte die de actieve set werkbestanden comfortabel kan bevatten, plus extra ruimte voor metagegevens en andere overhead.

Als u hulp nodig hebt bij het correct aanpassen van de grootte van uw cache, neemt u contact op met de Microsoft-service en -ondersteuning.

Kies het cachetype voor uw behoeften

Er zijn twee basiscachetypen: 'Standard' en 'Premium'.

Standaardcaches zijn algemene HPC Cache-systemen. U kunt kiezen uit meerdere opslaggrootten nadat u de doorvoerwaarde hebt gekozen en u kunt een van de ondersteunde opslagdoeltypen van HPC Cache koppelen.

Premium-caches zijn ontworpen voor de best presterende bestandsservice. Ze maken gebruik van NVMe-opslagapparaten met hoge doorvoer, wat betekent dat Premium-caches een andere prijsstructuur hebben, statische cachecapaciteiten en niet tijdelijk kunnen worden gestopt.

Cacheopties zijn onder andere:

• Standaardcache voor lezen/schrijven

  Met standaardcaches kunt u kiezen uit verschillende waarden voor de cachegrootte. Deze caches kunnen worden geconfigureerd met opslagdoelgebruiksmodellen voor zowel lezen (write-through) als caching voor lezen/schrijven.

• Alleen-lezen opslaan in cache

  Dit type cache biedt hogere doorvoer en lagere latentie dan een standaardcache, maar is ontworpen om alleen leestoegang tot bestanden en mappen te optimaliseren. U kunt een alleen-lezencache niet configureren voor het gebruik van gebruiksmodellen voor lees-/schrijfcache, maar een workload lezen na schrijven resulteert in een cachetreffer, omdat de schrijfbewerkingen synchroon met het opslagdoel worden bewaard. Dit type cache heeft slechts één optie voor de cachegrootte voor elke doorvoerkeuze.

• Premium-cache voor lezen/schrijven (preview)

  Een cache met hoge doorvoer die kan worden geconfigureerd voor alleen-lezen of opslaan in cache voor lezen/schrijven. Deze caches hebben slechts één optie voor cachegrootte voor elke doorvoeroptie.

In deze tabel worden belangrijke verschillen tussen de drie cachetypen uitgelegd.

Kenmerk	Standaardcache voor lezen/schrijven	Alleen-lezen opslaan in cache	Premium-cache voor lezen/schrijven
Doorvoergrootten	2, 4 of 8 GB per seconde	4,5, 9 of 16 GB per seconde	5, 10 of 20 GB per seconde
Cachegrootten	3, 6 of 12 TB voor 2 GB per seconde 6, 12 of 24 TB voor 4 GB per seconde 12, 24 of 48 TB voor 8 GB per seconde	21 TB voor 4,5 GB per seconde 42 TB voor 9 GB per seconde 84 TB voor 16 GB per seconde	21 TB voor 5 GB per seconde 42 TB voor 10 GB per seconde 84 TB voor 20 GB per seconde
Compatibele typen opslagdoel	Azure Blob NFS (on-premises) ADLS-NFS (Azure Blob met NFSv3)	NFS (on-premises) ADLS-NFS (Azure Blob met NFSv3)	Azure Blob NFS (on-premises) ADLS-NFS (Azure Blob met NFSv3)
Stijlen voor opslaan in cache	Opslaan in cache voor lezen/schrijven	Alleen lezen opslaan in cache	Opslaan in cache voor lezen/schrijven
Cache kan worden gestopt om kosten te besparen wanneer dat niet nodig is	Ja	Nee	Nee

Alle drie de cacheopties hebben een maximumaantal opslagdoeleenheden van 20.

Meer informatie over deze opties:

• Cachemodi lezen en schrijven

Azure Key Vault-versleuteling inschakelen (optioneel)

Als u de versleutelingssleutels wilt beheren die worden gebruikt voor uw cacheopslag, geeft u uw Azure Key Vault-informatie op op de pagina Schijfversleutelingssleutels . De sleutelkluis moet zich in dezelfde regio en in hetzelfde abonnement bevinden als de cache.

U kunt deze sectie overslaan als u geen door de klant beheerde sleutels nodig hebt. Azure versleutelt standaard gegevens met door Microsoft beheerde sleutels. Lees Azure Storage-versleuteling voor meer informatie.

Notitie

U kunt niet wisselen tussen door Microsoft beheerde sleutels en door de klant beheerde sleutels nadat u de cache hebt gemaakt.

Lees Voor een volledige uitleg van het door de klant beheerde sleutelversleutelingsproces, door de klant beheerde versleutelingssleutels gebruiken voor Azure HPC Cache.

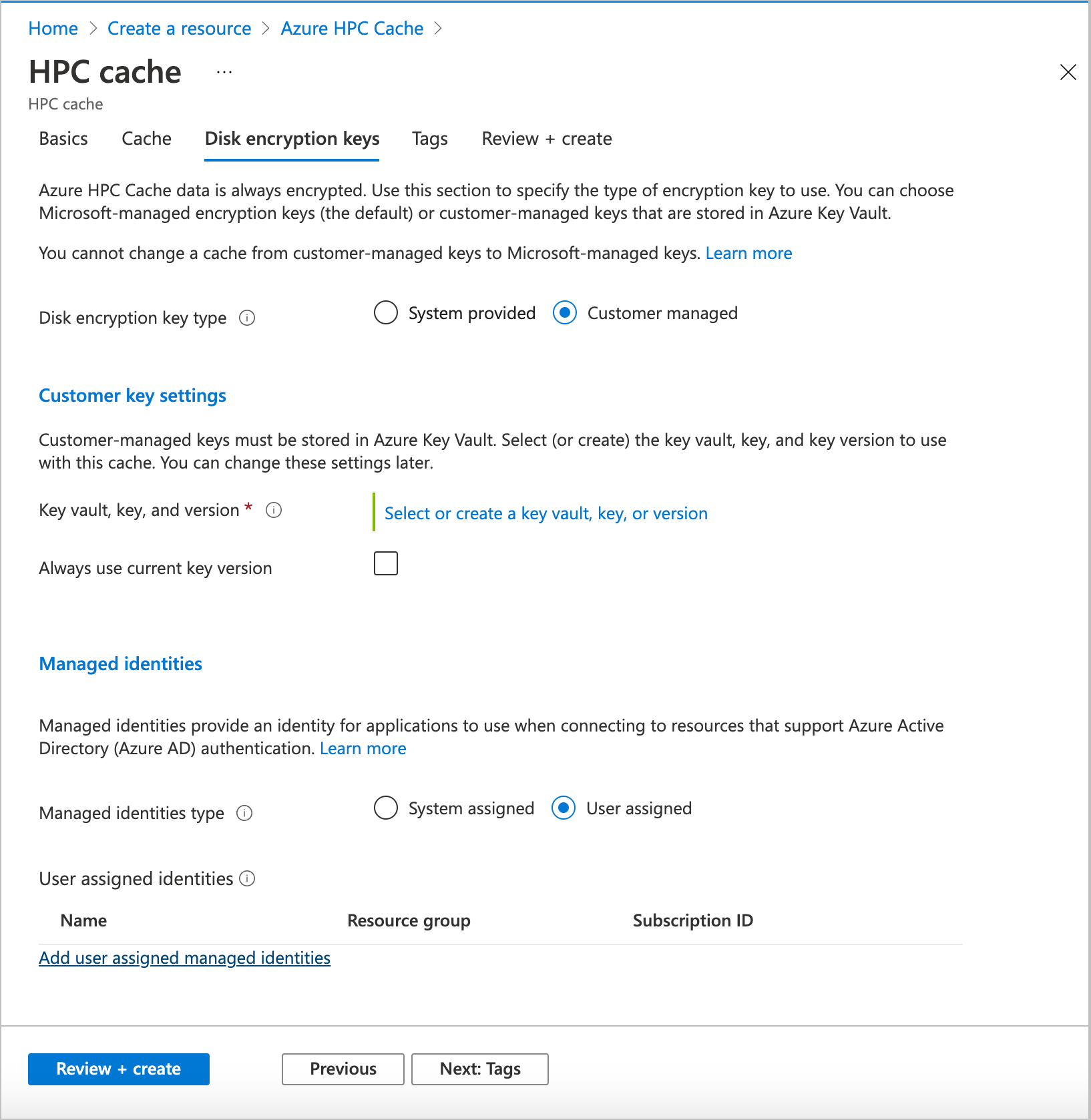

Selecteer Klant beheerd om door de klant beheerde sleutelversleuteling te kiezen. De sleutelkluisspecificatievelden worden weergegeven. Selecteer de Azure Key Vault die u wilt gebruiken en selecteer vervolgens de sleutel en versie die u voor deze cache wilt gebruiken. De sleutel moet een 2048-bits RSA-sleutel zijn. U kunt op deze pagina een nieuwe sleutelkluis, sleutel of sleutelversie maken.

Schakel het selectievakje Altijd huidige sleutelversie gebruiken in als u automatische sleutelrotatie wilt gebruiken.

Als u een specifieke beheerde identiteit voor deze cache wilt gebruiken, configureert u deze in de sectie Beheerde identiteiten . Lees Wat zijn beheerde identiteiten voor Azure-resources? Voor meer informatie.

Notitie

U kunt de toegewezen identiteit niet wijzigen nadat u de cache hebt gemaakt.

Als u een door het systeem toegewezen beheerde identiteit of een door de gebruiker toegewezen identiteit gebruikt die nog geen toegang heeft tot uw sleutelkluis, moet u een extra stap uitvoeren nadat u de cache hebt gemaakt. Deze handmatige stap autoriseert de beheerde identiteit van de cache om de sleutelkluis te gebruiken.

• Lees De optie Kies een beheerde identiteit voor de cache om inzicht te hebben in de verschillen in de instellingen voor beheerde identiteiten.
• Lees Azure Key Vault-versleuteling vanuit de cache autoriseren voor meer informatie over de handmatige stap.

Resourcetags toevoegen (optioneel)

Op de pagina Tags kunt u resourcetags toevoegen aan uw Azure HPC Cache-exemplaar.

Het maken van de cache voltooien

Nadat u de nieuwe cache hebt geconfigureerd, klikt u op het tabblad Controleren en maken . In de portal worden uw selecties gevalideerd en kunt u uw keuzes bekijken. Als alles klopt, klikt u op Maken.

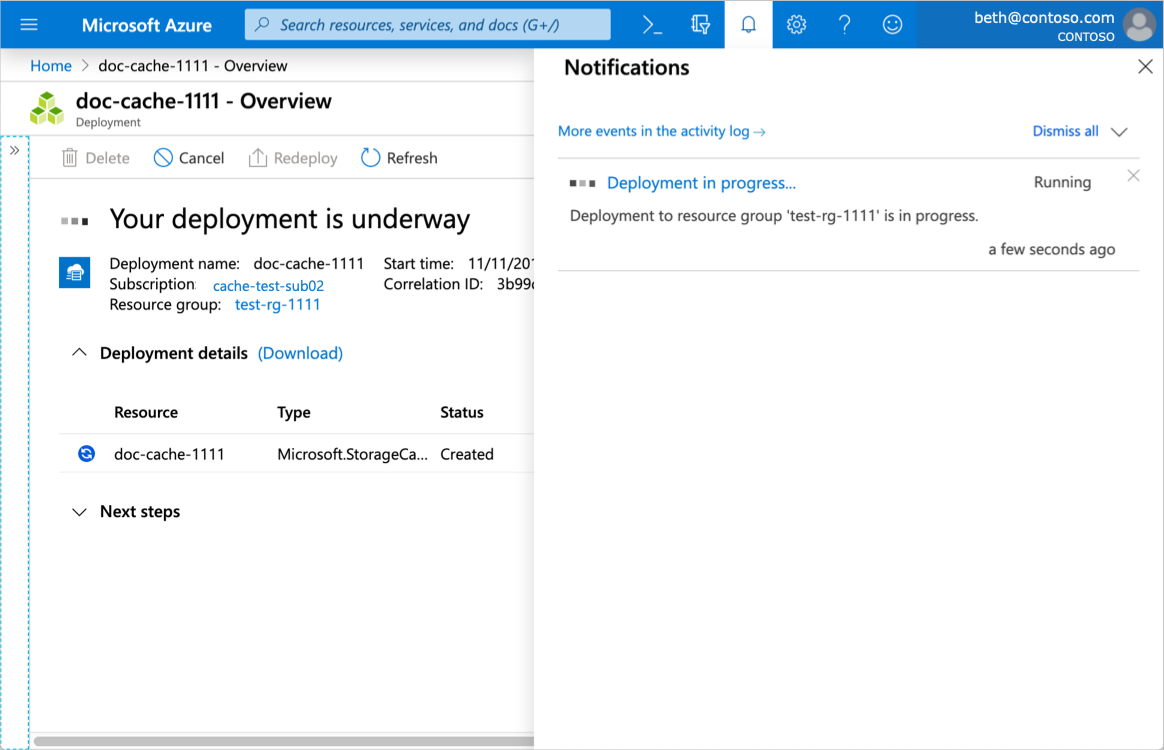

Het maken van de cache duurt ongeveer 10 minuten. U kunt de voortgang bijhouden in het meldingenvenster van Azure Portal.

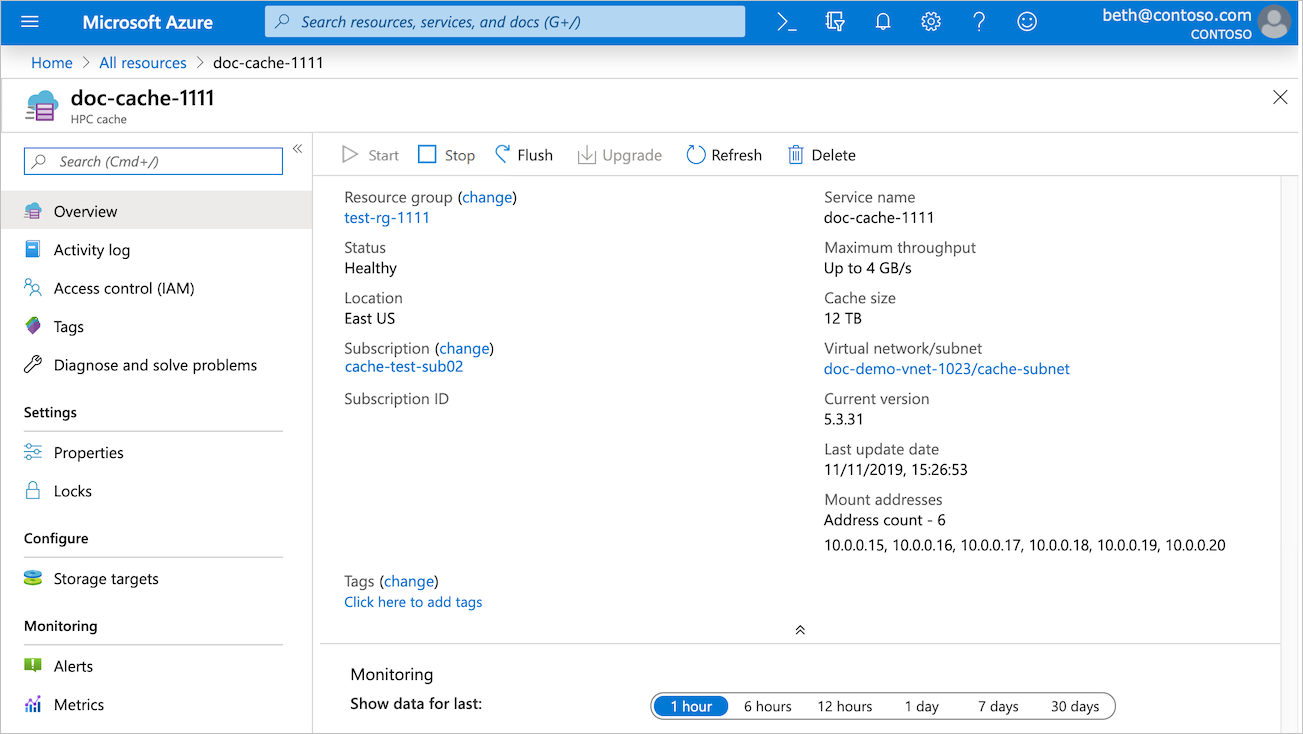

Wanneer het maken is voltooid, wordt er een melding weergegeven met een koppeling naar het nieuwe Exemplaar van Azure HPC Cache en wordt de cache weergegeven in de lijst Resources van uw abonnement.

Notitie

Als uw cache gebruikmaakt van door de klant beheerde versleutelingssleutels en na het maken een handmatige autorisatiestap vereist, wordt de cache mogelijk weergegeven in de lijst met resources voordat de implementatiestatus wordt gewijzigd. Zodra de status van de cache wacht op sleutel , kunt u deze autoriseren om de sleutelkluis te gebruiken.

Azure-CLI

De cache maken met Azure CLI

Azure CLI instellen voor Azure HPC Cache.

Notitie

De Azure CLI biedt momenteel geen ondersteuning voor het maken van een cache met door de klant beheerde versleutelingssleutels. Gebruik Azure Portal.

Gebruik de opdracht az hpc-cache create om een nieuwe Azure HPC Cache te maken.

Geef deze waarden op:

• Naam van resourcegroep cache

• Cachenaam

• Azure-regio

• Cachesubnet, in deze indeling:

  --subnet "/subscriptions/<subscription_id>/resourceGroups/<cache_resource_group>/providers/Microsoft.Network/virtualNetworks/<virtual_network_name>/subnets/<cache_subnet_name>"

  Het cachesubnet heeft ten minste 64 IP-adressen (/24) nodig en kan geen andere resources bevatten.

• Cachecapaciteit. Met twee waarden wordt de maximale doorvoer van uw Azure HPC Cache ingesteld:

  • De cachegrootte (in GB)
  • De SKU van de virtuele machines die worden gebruikt in de cache-infrastructuur

  az hpc-cache skus list toont de beschikbare SKU's en de geldige cachegrootteopties voor elke SKU. Cachegrootteopties variëren van 3 TB tot 48 TB, maar er worden slechts enkele waarden ondersteund.

  In deze grafiek ziet u welke cachegrootte en SKU-combinaties geldig zijn op het moment dat dit document wordt voorbereid (juli 2020).

  Cachegrootte	Standard_2G	Standard_4G	Standard_8G
  3072 GB	ja	nee	nee
  6144 GB	ja	ja	nee
  12288 GB	ja	ja	ja
  24576 GB	nee	ja	ja
  49152 GB	nee	nee	ja

  Lees de sectie Cachecapaciteit instellen op het tabblad Instructies van de portal voor belangrijke informatie over prijzen, doorvoer en hoe u de grootte van uw cache op de juiste manier kunt aanpassen voor uw werkstroom.

Voorbeeld van het maken van cache:

az hpc-cache create --resource-group doc-demo-rg --name my-cache-0619 \
    --location "eastus" --cache-size-gb "3072" \
    --subnet "/subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.Network/virtualNetworks/vnet-doc0619/subnets/default" \
    --sku-name "Standard_2G"

Het maken van de cache duurt enkele minuten. Als de opdracht maken is voltooid, wordt uitvoer als volgt geretourneerd:

{
  "cacheSizeGb": 3072,
  "health": {
    "state": "Healthy",
    "statusDescription": "The cache is in Running state"
  },
  "id": "/subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.StorageCache/caches/my-cache-0619",
  "location": "eastus",
  "mountAddresses": [
    "10.3.0.17",
    "10.3.0.18",
    "10.3.0.19"
  ],
  "name": "my-cache-0619",
  "provisioningState": "Succeeded",
  "resourceGroup": "doc-demo-rg",
  "sku": {
    "name": "Standard_2G"
  },
  "subnet": "/subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.Network/virtualNetworks/vnet-doc0619/subnets/default",
  "tags": null,
  "type": "Microsoft.StorageCache/caches",
  "upgradeStatus": {
    "currentFirmwareVersion": "5.3.42",
    "firmwareUpdateDeadline": "0001-01-01T00:00:00+00:00",
    "firmwareUpdateStatus": "unavailable",
    "lastFirmwareUpdate": "2020-04-01T15:19:54.068299+00:00",
    "pendingFirmwareVersion": null
  }
}

Het bericht bevat nuttige informatie, waaronder deze items:

• Clientkoppelingsadressen: gebruik deze IP-adressen wanneer u klaar bent om clients te verbinden met de cache. Lees De Azure HPC Cache koppelen voor meer informatie.
• Upgradestatus: wanneer een software-update wordt uitgebracht, wordt dit bericht gewijzigd. U kunt cachesoftware handmatig upgraden op een handig tijdstip of deze wordt na enkele dagen automatisch toegepast.

Azure PowerShell

Let op

De PowerShell-module Az.HPCCache is momenteel beschikbaar als openbare preview. Deze preview-versie wordt geleverd zonder Service Level Agreement. Dit wordt niet aanbevolen voor productieworkloads. Sommige functies worden mogelijk niet ondersteund of hebben mogelijk beperkte mogelijkheden. Zie Aanvullende gebruiksvoorwaarden voor Microsoft Azure-previews voor meer informatie.

Vereisten

Als u PowerShell lokaal wilt gebruiken, moet u voor dit artikel de Az-module van PowerShell installeren en verbinding maken met uw Azure-account met behulp van de cmdlet Connect-AzAccount. Zie Azure PowerShell installeren voor meer informatie over het installeren van de Az-module van PowerShell. Als u Cloud Shell gebruikt, raadpleegt u Overzicht van Azure Cloud Shell voor meer informatie.

Belangrijk

Hoewel de PowerShell-module Az.HPCCache in preview is, moet u deze afzonderlijk installeren met behulp van de Install-Module cmdlet. Nadat deze PowerShell-module algemeen beschikbaar is, maakt deze deel uit van toekomstige Az PowerShell-modulereleases en is deze systeemeigen beschikbaar vanuit Azure Cloud Shell.

Install-Module -Name Az.HPCCache

De cache maken met Azure PowerShell

Notitie

Azure PowerShell biedt momenteel geen ondersteuning voor het maken van een cache met door de klant beheerde versleutelingssleutels. Gebruik Azure Portal.

Gebruik de cmdlet New-AzHpcCache om een nieuwe Azure HPC Cache te maken.

Geef deze waarden op:

• Naam van resourcegroep cache

• Cachenaam

• Azure-regio

• Cachesubnet, in deze indeling:

  -SubnetUri "/subscriptions/<subscription_id>/resourceGroups/<cache_resource_group>/providers/Microsoft.Network/virtualNetworks/<virtual_network_name>/subnets/<cache_subnet_name>"

  Het cachesubnet heeft ten minste 64 IP-adressen (/24) nodig en kan geen andere resources bevatten.

• Cachecapaciteit. Met twee waarden wordt de maximale doorvoer van uw Azure HPC Cache ingesteld:

  • De cachegrootte (in GB)
  • De SKU van de virtuele machines die worden gebruikt in de cache-infrastructuur

  Get-AzHpcCacheSku toont de beschikbare SKU's en de geldige cachegrootteopties voor elke SKU . Cachegrootteopties variëren van 3 TB tot 48 TB, maar er worden slechts enkele waarden ondersteund.

  In deze grafiek ziet u welke cachegrootte en SKU-combinaties geldig zijn op het moment dat dit document wordt voorbereid (juli 2020).

  Cachegrootte	Standard_2G	Standard_4G	Standard_8G
  3072 GB	ja	nee	nee
  6144 GB	ja	ja	nee
  12.288 GB	ja	ja	ja
  24.576 GB	nee	ja	ja
  49,152 GB	nee	nee	ja

  Lees de sectie Cachecapaciteit instellen op het tabblad Instructies van de portal voor belangrijke informatie over prijzen, doorvoer en hoe u de grootte van uw cache op de juiste manier kunt aanpassen voor uw werkstroom.

Voorbeeld van het maken van cache:

$cacheParams = @{
  ResourceGroupName = 'doc-demo-rg'
  CacheName = 'my-cache-0619'
  Location = 'eastus'
  cacheSize = '3072'
  SubnetUri = "/subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.Network/virtualNetworks/vnet-doc0619/subnets/default"
  Sku = 'Standard_2G'
}
New-AzHpcCache @cacheParams

Het maken van de cache duurt enkele minuten. Als de opdracht maken is voltooid, wordt de volgende uitvoer geretourneerd:

cacheSizeGb       : 3072
health            : @{state=Healthy; statusDescription=The cache is in Running state}
id                : /subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.StorageCache/caches/my-cache-0619
location          : eastus
mountAddresses    : {10.3.0.17, 10.3.0.18, 10.3.0.19}
name              : my-cache-0619
provisioningState : Succeeded
resourceGroup     : doc-demo-rg
sku               : @{name=Standard_2G}
subnet            : /subscriptions/<subscription-ID>/resourceGroups/doc-demo-rg/providers/Microsoft.Network/virtualNetworks/vnet-doc0619/subnets/default
tags              :
type              : Microsoft.StorageCache/caches
upgradeStatus     : @{currentFirmwareVersion=5.3.42; firmwareUpdateDeadline=1/1/0001 12:00:00 AM; firmwareUpdateStatus=unavailable; lastFirmwareUpdate=4/1/2020 10:19:54 AM; pendingFirmwareVersion=}

Het bericht bevat nuttige informatie, waaronder deze items:

• Clientkoppelingsadressen: gebruik deze IP-adressen wanneer u klaar bent om clients te verbinden met de cache. Lees De Azure HPC Cache koppelen voor meer informatie.
• Upgradestatus: wanneer een software-update wordt uitgebracht, wordt dit bericht gewijzigd. U kunt cachesoftware handmatig upgraden op een handig tijdstip, of deze wordt automatisch toegepast na enkele dagen.

Volgende stappen

Nadat de cache wordt weergegeven in de lijst Resources , kunt u naar de volgende stap gaan.

• Definieer opslagdoelen om uw cachetoegang tot uw gegevensbronnen te geven.
• Als u door de klant beheerde versleutelingssleutels gebruikt en Azure Key Vault-versleuteling moet autoriseren vanaf de overzichtspagina van de cache om de configuratie van de cache te voltooien, volgt u de richtlijnen in Door de klant beheerde versleutelingssleutels gebruiken. U moet deze stap uitvoeren voordat u opslag kunt toevoegen.
