Lijndiagrammen maken in Power BI

VAN TOEPASSING OP: Power BI Desktop-Power BI-service

Een lijndiagram is een reeks gegevenspunten die worden vertegenwoordigd door puntjes en verbonden door rechte lijnen. Een lijndiagram kan een of meer lijnen bevatten. Lijndiagrammen hebben een x- en een y-as. Hier volgt een voorbeeld:

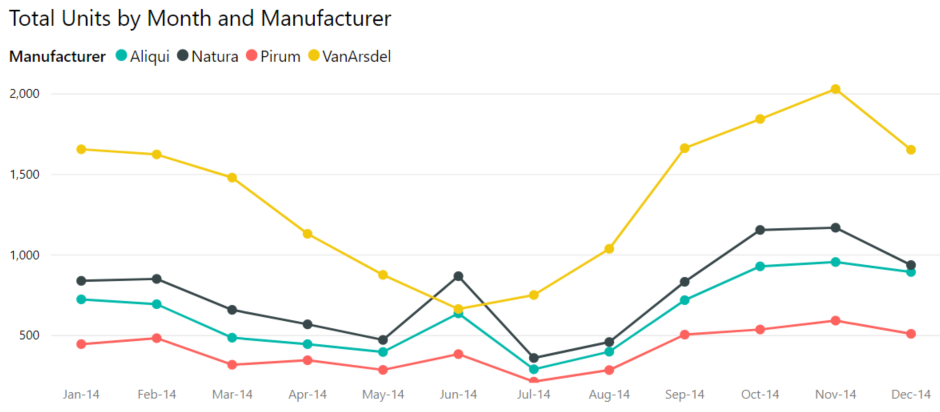

Schermopname van een eenvoudig lijndiagram.

Vereisten

In deze zelfstudie wordt het voorbeeld verkoop en marketing gebruikt om een lijndiagram te maken waarin de verkoop per categorie wordt weergegeven.

  1. Download het PBIX-voorbeeldbestand naar uw bureaublad.

  2. Selecteer in Power BI Desktop het rapport Bestand>openen.

  3. Blader naar en selecteer het PBIX-bestand Voorbeeld van verkoop en marketing en selecteer vervolgens Openen.

  4. Het PBIX-bestand Voorbeeld van verkoop en marketing wordt geopend in de rapportweergave.

  5. Selecteer onderaan het groene plusteken om een nieuwe pagina aan het rapport toe te voegen.

Notitie

Als u uw rapport wilt delen met een collega, moet u beide afzonderlijke Power BI Pro-licenties hebben of moet het rapport worden opgeslagen in Premium-capaciteit.

Een lijndiagram maken

  1. Vouw in het deelvenster Gegevens SalesFact uit en schakel het selectievakje naast Totaaleenheden in. Vouw vervolgens Datum uit en schakel het selectievakje naast Maand in. Power BI maakt een kolomdiagram op uw rapportcanvas:

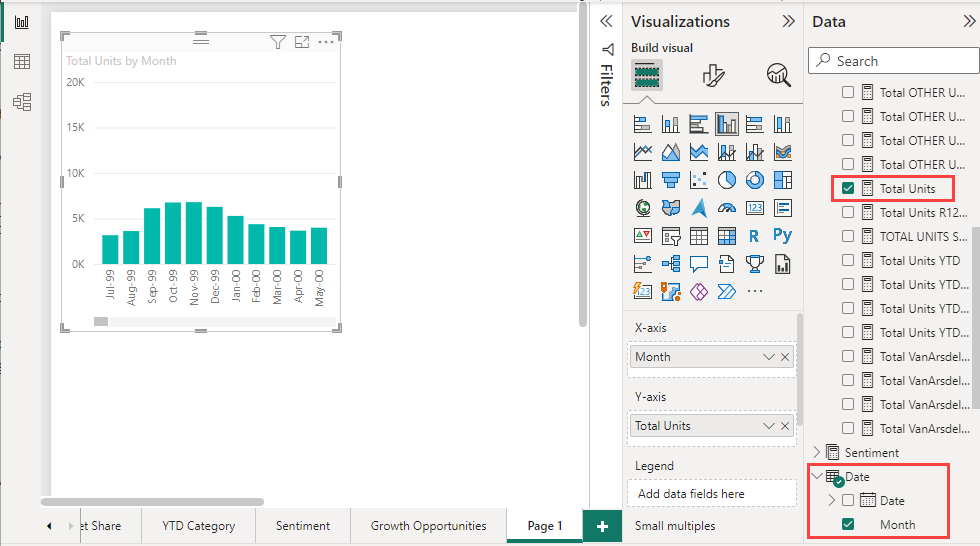

    Schermopname van het deelvenster Gegevens met gegevensvelden geselecteerd.

  2. Converteer de grafiek naar een lijndiagram door het pictogram Lijndiagram te selecteren in het deelvenster Visualisaties :

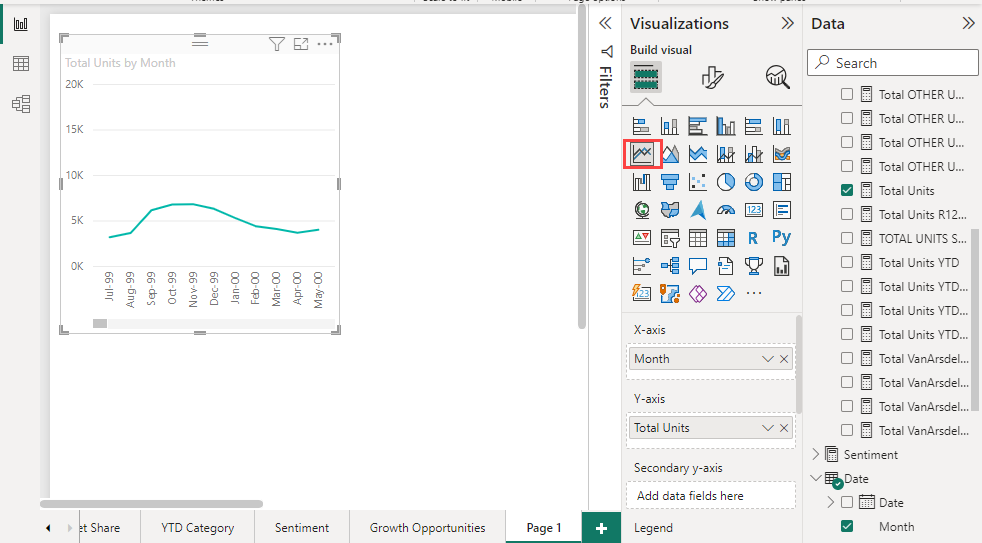

    Schermopname van de geconverteerde grafiek.

  3. Filter uw lijndiagram om gegevens weer te geven voor de jaren 2012-2014. Als het deelvenster Filters is samengevouwen, vouwt u het uit. Sleep het veld Year van het deelvenster Gegevens naar het deelvenster Filters . Zet deze neer onder de kop Filters op deze visual:

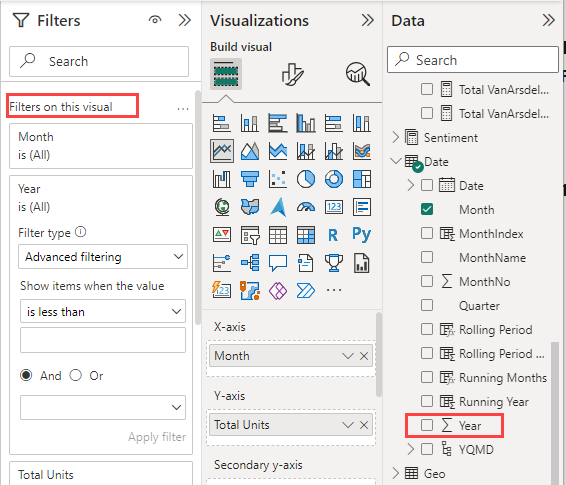

    Schermopname van het deelvenster Filters met toegevoegde filters.

    Wijzig Geavanceerd filteren in Basisfiltering en selecteer vervolgens 2012, 2013 en 2014.

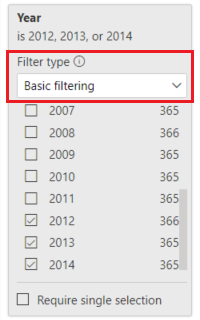

    Schermopname van de basisfilterlijst.

  4. U kunt desgewenst de grootte en kleur van de titel van de grafiek aanpassen.

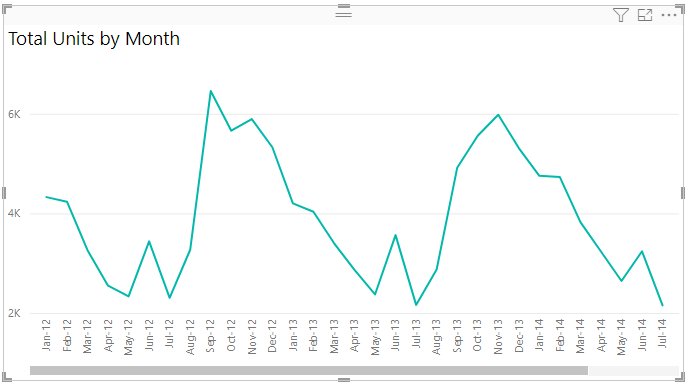

    Schermopname van een aangepaste titel.

Lijnen toevoegen aan de grafiek

Lijndiagrammen kunnen meerdere lijnen weergeven. In sommige gevallen zijn de waarden op de lijnen zo verschillend dat de lijnen niet goed samen worden weergegeven. In deze sectie voegt u lijnen toe aan de grafiek en leert u hoe u de grafiek kunt opmaken wanneer de waarden die door de lijnen worden vertegenwoordigd, verschillend genoeg zijn om weergaveproblemen te veroorzaken.

Regels toevoegen

In plaats van het totaal aantal eenheden voor alle regio's als één lijn in de grafiek te bekijken, kunt u het totale aantal eenheden op regio splitsen. Voeg lijnen toe door Geo-regio> naar de grafiek te slepen. Dit ziet er als volgt uit nadat u regels hebt toegevoegd:

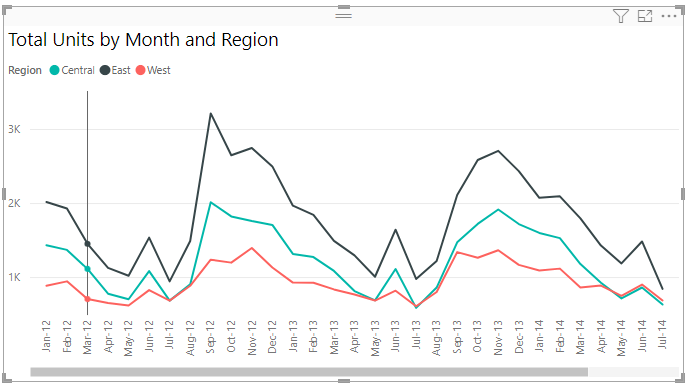

Schermopname van de grafiek met toegevoegde lijnen.

Twee y-assen gebruiken

Wat moet u doen als u de totale verkoop en het totale aantal eenheden in dezelfde grafiek wilt bekijken? Verkoopcijfers zijn veel hoger dan eenheidsnummers, zodat de grafiek onbruikbaar wordt. De rode lijn voor het totale aantal eenheden lijkt in feite nul te zijn:

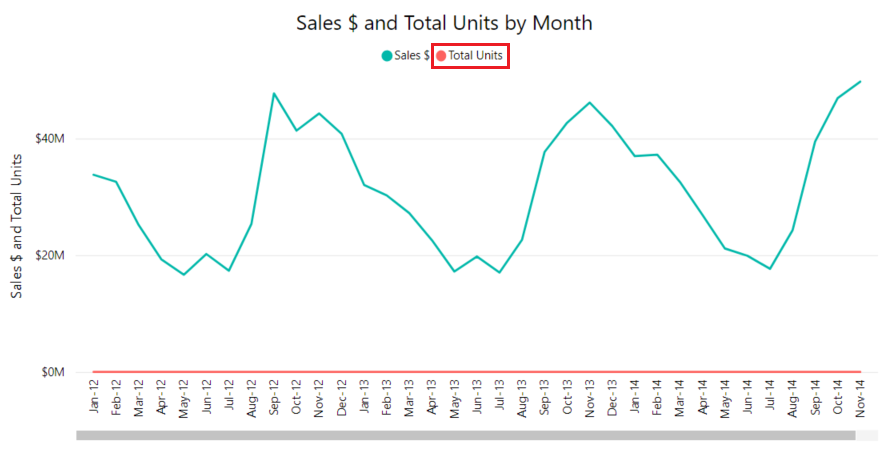

Schermopname die laat zien hoe met één y-as de totale eenheden als plat worden weergegeven.

Als u zeer uiteenlopende waarden in één grafiek wilt weergeven, kunt u een combinatiegrafiek gebruiken. Zie Combinatiegrafieken in Power BI voor meer informatie. In het volgende voorbeeld wordt een tweede y-as toegevoegd, zodat we de verkoop en het totale aantal eenheden samen in één grafiek kunnen weergeven. De nieuwe as bevindt zich aan de rechterkant van de grafiek.

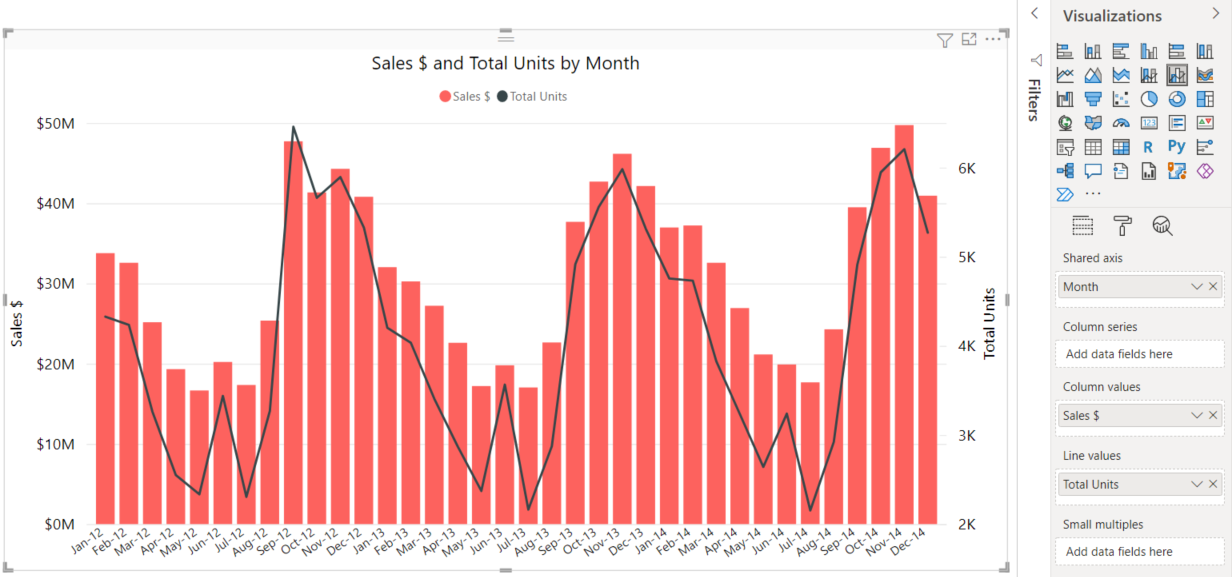

Schermopname van de verkoopwaarden als staafdiagram met de y-as aan de linkerkant en het totale aantal eenheden als lijndiagram met de y-as aan de rechterkant.

Markeren en kruislings filteren

Zie Een filter toevoegen aan een rapport voor informatie over het gebruik van het deelvenster Filters.

Als u een gegevenspunt in een lijndiagram selecteert, worden de andere visualisaties op de rapportpagina kruislings gemarkeerd en gefilterd en omgekeerd. Als u een voorbeeld wilt zien, selecteert u eerst het tabblad Marktaandeel .

In een lijndiagram is één gegevenspunt het snijpunt van een punt op de x-as en de y-as. Wanneer u een gegevenspunt selecteert, voegt Power BI markeringen toe die aangeven welk punt (voor één regel) of punten (als er twee of meer lijnen zijn) de bron voor kruislings markeren en kruislings filteren van de andere visuals op de rapportpagina. Als uw visual complex is, selecteert Power BI het dichtstbijzijnde punt naar de locatie die u op de visual selecteert.

In het volgende voorbeeld hebben we een gegevenspunt geselecteerd dat overeenkomt met:

  • Juli 2014
  • Percentage eenheden marktaandeel van 34,74
  • Percentage eenheden marktaandeel R12M van 33,16

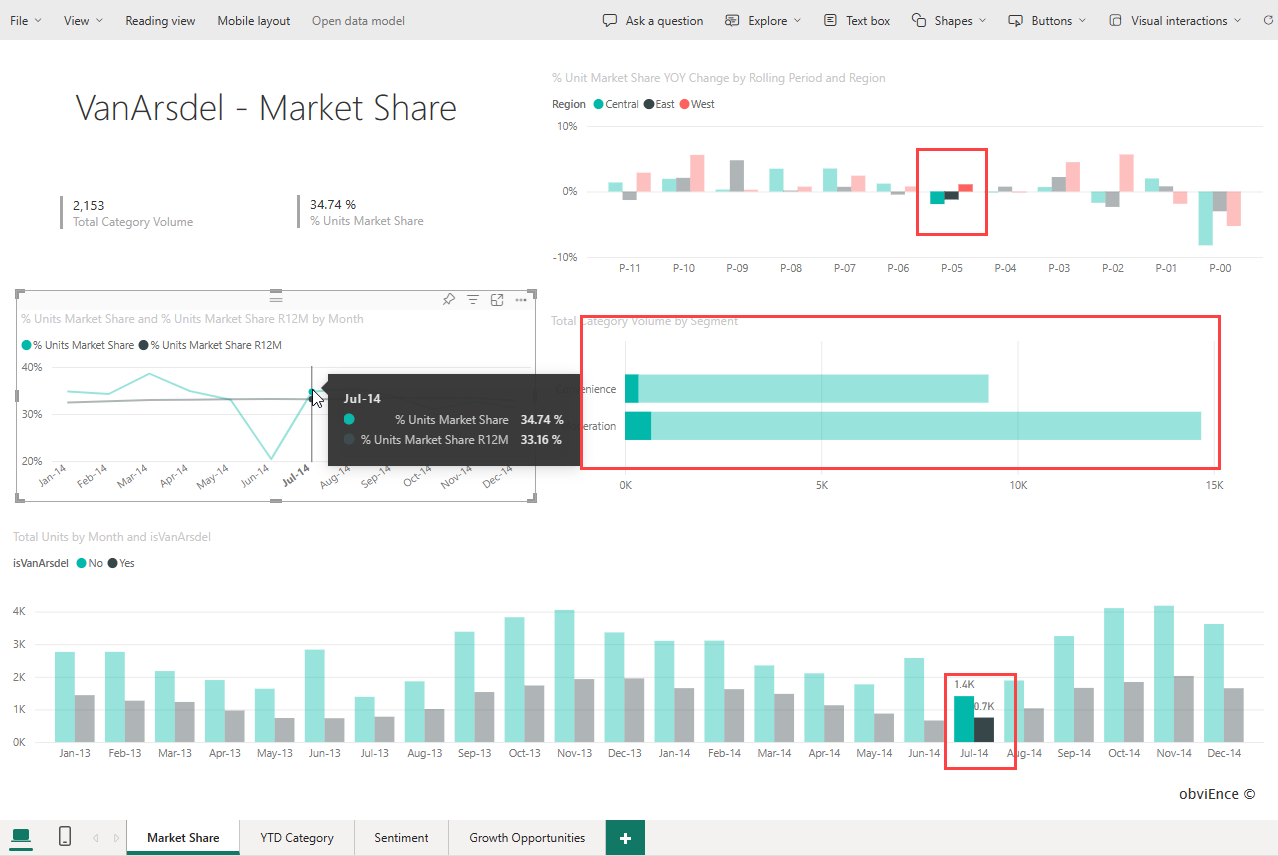

Schermopname van de resultaten van het selecteren van een gegevenspunt in een lijndiagram.

U ziet hoe de kolomdiagrammen aan de boven- en onderkant kruislings zijn gemarkeerd en dat de grafiek in het midden kruislings wordt gefilterd.

Zie Filters en markeringen in Power BI-rapporten voor meer informatie.

Overwegingen en probleemoplossing

  • Eén lijndiagram kan geen dubbele y-assen hebben. U moet een combinatiegrafiek gebruiken als u twee y-assen wilt.
  • In de voorgaande voorbeelden ziet u grafieken die zijn opgemaakt met grotere tekengrootten, gewijzigde tekenkleuren, astitels, gecentreerde grafiektitels en legenda's, assen die beginnen bij nul en meer. Het deelvenster Visualisaties>opmaken, waar u bij kunt door de afbeelding te selecteren waarin een verfborstel () wordt weergegeven, biedt veel opties om uw grafieken er op de gewenste manier uit te laten zien. De beste manier om er meer over te weten te komen, is door het deelvenster Opmaak te openen en te verkennen.
