Połącz prywatnie do usługi API Management z wykorzystaniem wejściowego prywatnego punktu końcowego

DOTYCZY: Deweloper | Podstawowa | Standardowa | Standardowa wersja 2 | Premium | Premium wersja 2

Możesz skonfigurować przychodzący prywatny punkt końcowy dla wystąpienia usługi API Management, aby umożliwić klientom w sieci prywatnej bezpieczny dostęp do wystąpienia za pośrednictwem usługi Azure Private Link.

  • Prywatny punkt końcowy używa adresu IP z sieci wirtualnej platformy Azure, w której jest hostowana.

  • Ruch sieciowy między klientem w sieci prywatnej a usługą API Management przechodzi przez sieć wirtualną i usługę Private Link w sieci szkieletowej firmy Microsoft, eliminując narażenie z publicznego Internetu.

  • Skonfiguruj niestandardowe ustawienia DNS lub prywatną strefę usługi Azure DNS, aby zmapować nazwę hosta API Management na prywatny adres IP punktu końcowego.

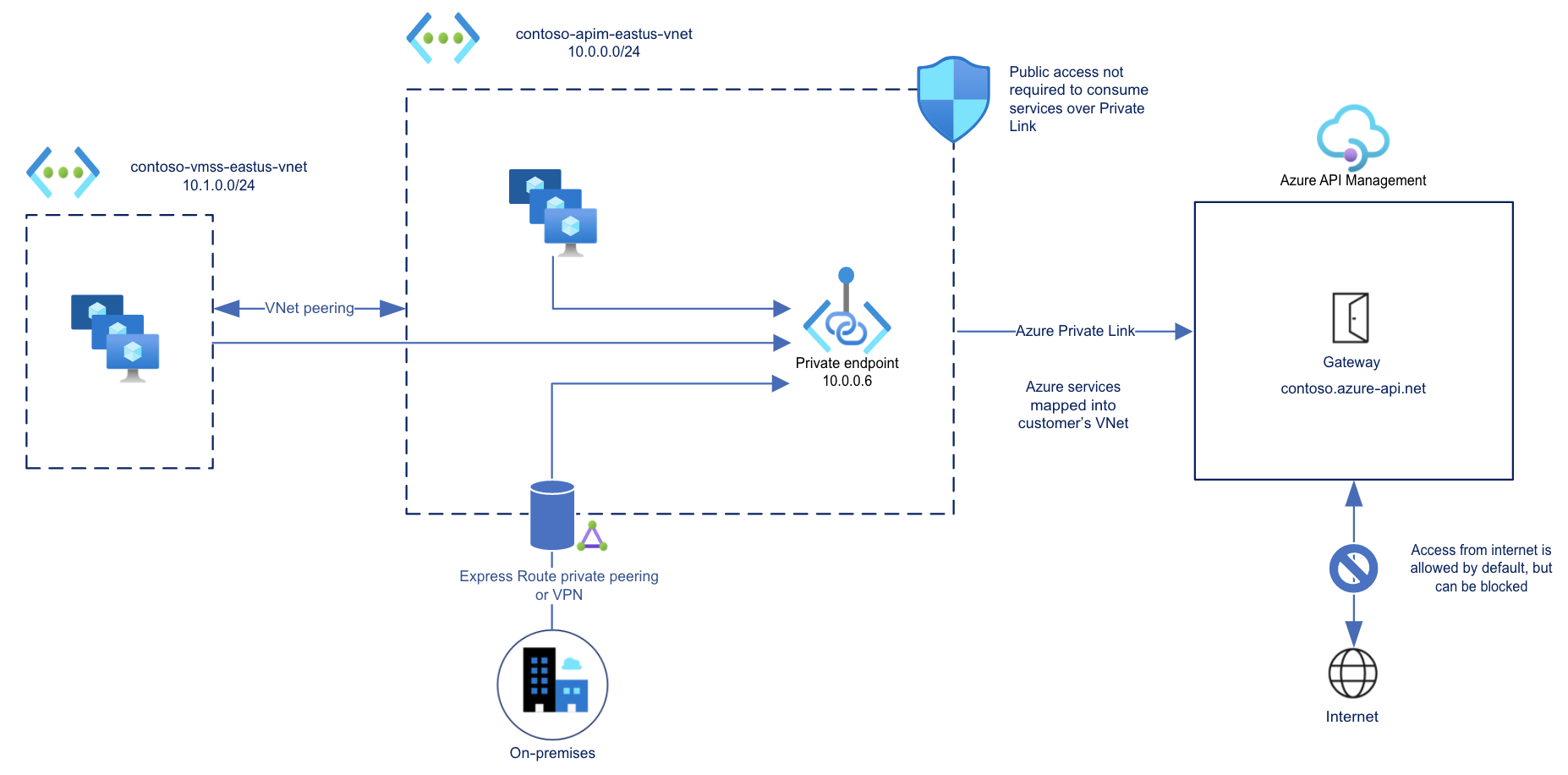

Diagram przedstawiający bezpieczne połączenie przychodzące do usługi API Management przy użyciu prywatnego punktu końcowego.

Za pomocą prywatnego punktu końcowego i usługi Private Link można wykonywać następujące czynności:

  • Tworzyć wiele połączeń Private Link z wystąpieniem usługi API Management.

  • Używać prywatnego punktu końcowego do wysyłania ruchu przychodzącego na bezpiecznym połączeniu.

  • Użyj polityki, aby odróżnić ruch pochodzący z prywatnego punktu końcowego.

  • Ograniczać ruch przychodzący tylko do prywatnych punktów końcowych, uniemożliwiając eksfiltrację danych.

  • Połącz przychodzące prywatne punkty końcowe z wystąpieniami w wersji 2 w warstwie Standardowa z wychodzącą integracją sieci wirtualnej, aby zapewnić kompleksową izolację sieci klientów usługi API Management i usług zaplecza.

    Diagram przedstawiający bezpieczne połączenie przychodzące do usługi API Management Standard v2 przy użyciu prywatnego punktu końcowego.

Ważne

  • Połączenie prywatnego punktu końcowego można skonfigurować tylko dla ruchu sieciowego przychodzącego do wystąpienia usługi API Management.
  • Dostęp do sieci publicznej w wystąpieniu usługi API Management można wyłączyć tylko po skonfigurowaniu prywatnego punktu końcowego.

Ograniczenia

  • Tylko punkt końcowy bramy instancji usługi API Management obsługuje przychodzące połączenia Private Link.
  • Każde wystąpienie usługi API Management obsługuje co najwyżej 100 połączeń usługi Private Link.
  • Połączenia nie są obsługiwane w bramie samodzielnie hostowanej ani w bramie obszaru roboczego.
  • W klasycznych warstwach zarządzania API prywatne punkty końcowe nie są obsługiwane w wystąpieniach umieszczanych w sieci wirtualnej wewnętrznej lub zewnętrznej.

Typowe scenariusze

Użyj prywatnego punktu końcowego przychodzącego, aby umożliwić wyłącznie prywatny dostęp bezpośredni do bramy zarządzania API, aby ograniczyć ujawnienie poufnych danych lub backendów.

Obsługiwane konfiguracje obejmują:

Wymagania wstępne

  • Istniejące wystąpienie zarządzania API. Utwórz go, jeśli jeszcze tego nie zrobiono.
    • W przypadku korzystania z wystąpienia w klasycznej warstwie dewelopera lub Premium nie należy wdrażać wystąpienia do zewnętrznej ani wewnętrznej sieci wirtualnej.
  • Dostępność typu prywatnego punktu końcowego usługi API Management w subskrypcji i regionie.
  • Sieć wirtualna zawierająca podsieć do hostowania prywatnego punktu końcowego. Podsieć może zawierać inne zasoby platformy Azure, ale nie można jej delegować do innej usługi.
  • (Zalecane) Maszyna wirtualna w tej samej lub innej podsieci w sieci wirtualnej, aby przetestować prywatny punkt końcowy.

Metoda zatwierdzania dla prywatnego punktu końcowego

Zazwyczaj administrator sieci tworzy prywatny punkt końcowy. W zależności od uprawnień kontroli dostępu opartej na rolach (RBAC) platformy Azure tworzony prywatny punkt końcowy jest automatycznie zatwierdzony do wysyłania ruchu do wystąpienia usługi API Management lub wymaga od właściciela zasobu ręcznego zatwierdzenia połączenia.

Metoda zatwierdzania Minimalne uprawnienia RBAC
Automatyczne Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read
Microsoft.ApiManagement/service/**
Microsoft.ApiManagement/service/privateEndpointConnections/**
Instrukcja Microsoft.Network/virtualNetworks/**
Microsoft.Network/virtualNetworks/subnets/**
Microsoft.Network/privateEndpoints/**
Microsoft.Network/networkinterfaces/**
Microsoft.Network/locations/availablePrivateEndpointTypes/read

Kroki konfigurowania prywatnego punktu końcowego

Wykonaj następujące kroki, aby utworzyć i skonfigurować prywatny punkt końcowy dla wystąpienia usługi API Management.

Utwórz prywatny punkt końcowy - portal

W warstwach klasycznych można utworzyć prywatny punkt końcowy podczas tworzenia wystąpienia usługi API Management w witrynie Azure Portal lub dodać prywatny punkt końcowy do istniejącego wystąpienia.

Tworzenie prywatnego punktu końcowego podczas tworzenia wystąpienia usługi API Management

  1. W kreatorze Tworzenia usługi Zarządzania API wybierz kartę Sieci.

  2. W obszarze Typ połączenia wybierz pozycję Prywatny punkt końcowy.

  3. Wybierz + Dodaj.

  4. Na stronie Tworzenie prywatnego punktu końcowego wprowadź lub wybierz następujące informacje:

    Ustawienie Wartość
    Subskrypcja Wybierz subskrypcję.
    Grupa zasobów Wybierz istniejącą grupę zasobów lub utwórz nową. Musi znajdować się w tym samym regionie co sieć wirtualna.
    Lokalizacja Wybierz lokalizację prywatnego punktu końcowego. Musi znajdować się w tym samym regionie co sieć wirtualna. Może się to różnić od regionu, w którym hostowane jest wystąpienie usługi API Management.
    Nazwisko Wprowadź nazwę punktu końcowego, na przykład myPrivateEndpoint.
    Zasób podrzędny Wybierz pozycję Brama.

  5. W obszarze Sieć wprowadź lub wybierz sieć wirtualną i podsieć dla prywatnego punktu końcowego.

  6. W obszarze Integracja z prywatną usługą DNS wybierz pozycję Integruj z prywatną strefą DNS. Zostanie wyświetlona domyślna strefa DNS: privatelink.azure-api.net.

  7. Kliknij przycisk OK.

  8. Kontynuuj tworzenie instancji API Management.

Tworzenie prywatnego punktu końcowego dla istniejącego wystąpienia usługi API Management

  1. Przejdź do usługi API Management w witrynie Azure Portal.

  2. W menu po lewej stronie w obszarze Wdrażanie i infrastruktura wybierz pozycję Sieć.

  3. Wybierz Prywatne przychodzące połączenia punktu końcowego>+ Dodaj punkt końcowy.

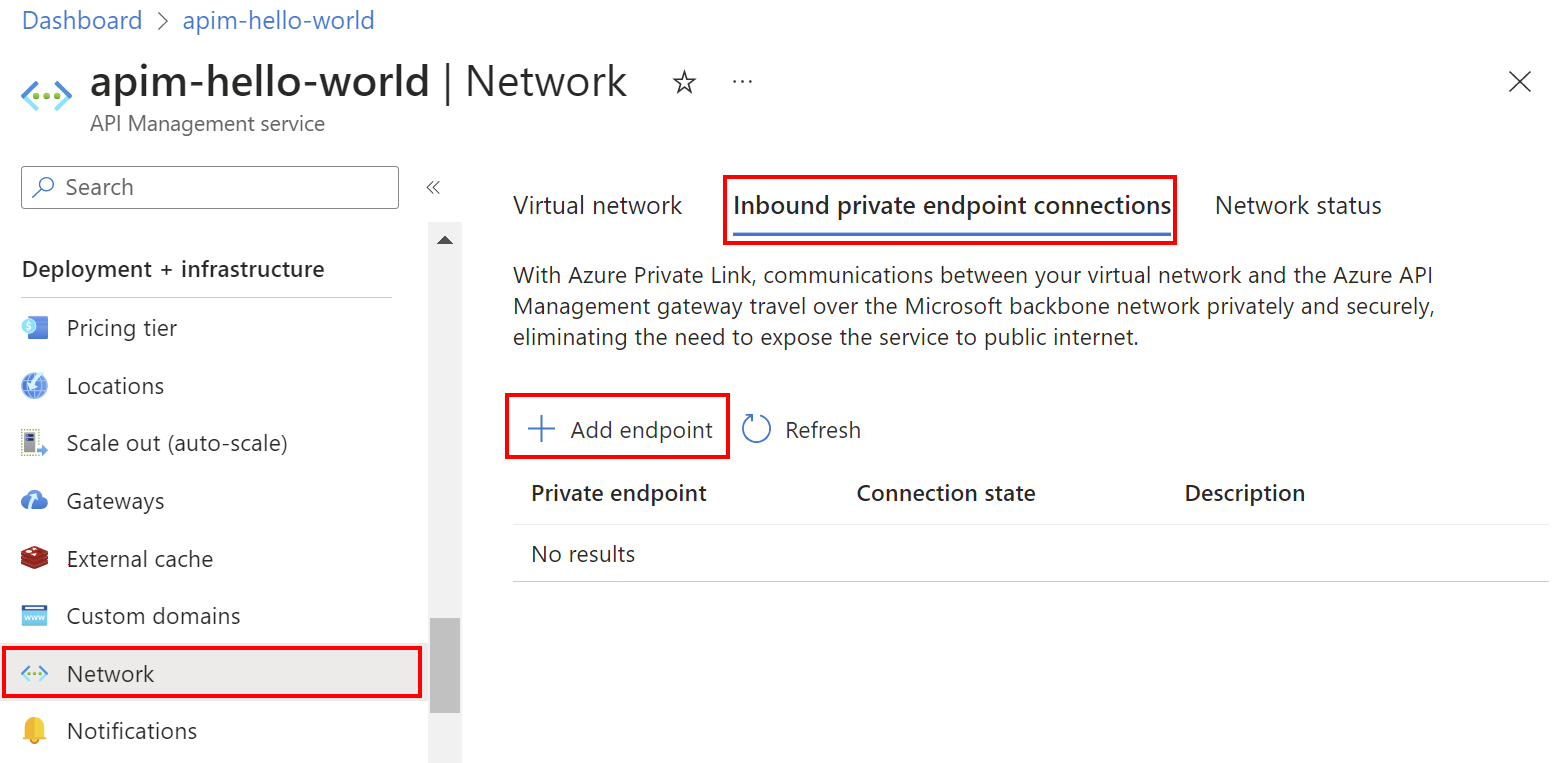

    Zrzut ekranu przedstawiający sposób dodawania prywatnego punktu końcowego przy użyciu witryny Azure Portal.

  4. Na karcie Podstawy wprowadź lub wybierz następujące informacje:

    Ustawienie Wartość
    Szczegóły projektu
    Subskrypcja Wybierz subskrypcję.
    Grupa zasobów Wybierz istniejącą grupę zasobów lub utwórz nową. Musi znajdować się w tym samym regionie co sieć wirtualna.
    Szczegóły wystąpienia
    Nazwisko Wprowadź nazwę punktu końcowego, na przykład myPrivateEndpoint.
    Nazwa interfejsu sieciowego Wprowadź nazwę interfejsu sieciowego, na przykład myInterface
    Region (Region) Wybierz lokalizację prywatnego punktu końcowego. Musi znajdować się w tym samym regionie co sieć wirtualna. Może się różnić od regionu, w którym znajduje się instancja API Management.

  5. Wybierz przycisk Dalej: Zasób w dolnej części ekranu. Następujące informacje o wystąpieniu usługi API Management zostały już wypełnione:

    • Subskrypcja
    • Typ zasobu
    • Nazwa zasobu

  6. W obszarze Zasób w obszarze Docelowy zasób podrzędny wybierz pozycję Brama.

    Zrzut ekranu przedstawiający ustawienia umożliwiające utworzenie prywatnego punktu końcowego w witrynie Azure Portal.

    Ważne

    Tylko podsób bramy jest obsługiwany w usłudze API Management. Inne zasoby podrzędne nie są obsługiwane.

  7. Wybierz przycisk Dalej: Sieć wirtualna w dolnej części ekranu.

  8. W obszarze Sieć wirtualna wprowadź lub wybierz następujące informacje:

    Ustawienie Wartość
    Sieć wirtualna Wybierz sieć wirtualną.
    Podsieć Wybierz podsieć.
    Konfiguracja prywatnego adresu IP W większości przypadków wybierz pozycję Dynamicznie przydziel adres IP.
    Grupa zabezpieczeń aplikacji Opcjonalnie wybierz grupę zabezpieczeń aplikacji.

  9. Wybierz przycisk Dalej: DNS w dolnej części ekranu.

  10. W Prywatna strefa DNS integracji wprowadź lub wybierz następujące informacje:

    Ustawienie Wartość
    Integruj z prywatną strefą DNS Pozostaw wartość domyślną Tak.
    Subskrypcja Wybierz subskrypcję.
    Grupa zasobów Wybierz swoją grupę zasobów.
    Prywatne strefy DNS Zostanie wyświetlona wartość domyślna: (nowa) privatelink.azure-api.net.

  11. Wybierz pozycję Dalej: Karty w dolnej części ekranu. Jeśli chcesz, wprowadź tagi, aby zorganizować zasoby platformy Azure.

  12. Wybierz opcję Dalej: Przejrzyj i utwórz w dolnej części ekranu. Wybierz pozycję Utwórz.

Wyświetlanie listy połączeń prywatnych punktów końcowych z wystąpieniem

Po utworzeniu prywatnego punktu końcowego i zaktualizowaniu usługi prywatny punkt końcowy zostanie wyświetlony na liście na stronie Połączenia przychodzące dla prywatnego punktu końcowego wystąpienia usługi Zarządzanie API w portalu.

Zwróć uwagę na stan połączenia punktu końcowego:

  • Zatwierdzone wskazuje, że zasób usługi API Management automatycznie zatwierdził połączenie.
  • Oczekiwanie wskazuje, że połączenie musi zostać ręcznie zatwierdzone przez właściciela zasobu.

Zatwierdzanie oczekujących połączeń prywatnych punktów końcowych

Jeśli połączenie prywatnego punktu końcowego znajduje się w stanie oczekiwania, właściciel wystąpienia usługi API Management musi je ręcznie zatwierdzić, zanim będzie można je użyć.

Jeśli masz wystarczające uprawnienia, zatwierdź połączenie prywatnego punktu końcowego na stronie Połączenia prywatnego punktu końcowego wystąpienia usługi API Management w portalu. W menu kontekstowym połączenia (...) wybierz pozycję Zatwierdź.

Możesz również użyć interfejsu API API Management Private Endpoint Connection - Create Or Update REST, aby zatwierdzić oczekujące połączenia prywatnych punktów końcowych.

Opcjonalnie wyłącz dostęp do sieci publicznej

Aby ograniczyć przychodzący ruch do instancji usługi API Management tylko do prywatnych punktów końcowych, wyłącz właściwość dostępu do sieci publicznej.

Ważne

  • Dostęp do sieci publicznej można wyłączyć po skonfigurowaniu prywatnego punktu końcowego.
  • Dostęp do sieci publicznej można wyłączyć w istniejącym wystąpieniu usługi API Management, a nie podczas procesu wdrażania.

Uwaga

Dostęp do sieci publicznej można wyłączyć w wystąpieniach usługi API Management skonfigurowanych przy użyciu prywatnego punktu końcowego, a nie z innymi konfiguracjami sieci.

Aby wyłączyć właściwość dostępu do sieci publicznej w klasycznych warstwach za pomocą Azure CLI, wykonaj następujące polecenie az apim update, zastępując nazwy wystąpienia usługi API Management i grupy zasobów:

az apim update --name my-apim-service --resource-group my-resource-group --public-network-access false

Możesz również użyć usługi zarządzania API - Aktualizuj interfejsu API REST, aby wyłączyć dostęp do sieci publicznej, ustawiając właściwość publicNetworkAccess na Disabled.

Zweryfikuj połączenie prywatnego punktu końcowego

Po utworzeniu prywatnego punktu końcowego potwierdź jego ustawienia DNS w portalu.

  1. Przejdź do usługi API Management w witrynie Azure Portal.

  2. W menu po lewej stronie w obszarze Wdrażanie i infrastruktura wybierz pozycję Połączenia> przychodzące prywatnego punktu końcowego dla ruchu sieciowego i wybierz utworzony prywatny punkt końcowy.

  3. W obszarze Nawigacji po lewej stronie w obszarze Ustawienia wybierz pozycję Konfiguracja DNS.

  4. Sprawdź rekordy DNS i adres IP prywatnego punktu końcowego. Adres IP jest prywatnym adresem w przestrzeni adresowej podsieci, w której skonfigurowano prywatny punkt końcowy.

Testowanie w sieci wirtualnej

Połącz się z maszyną wirtualną skonfigurowaną w sieci wirtualnej.

Uruchom narzędzie, takie jak nslookup lub dig , aby wyszukać adres IP domyślnego punktu końcowego bramy za pośrednictwem usługi Private Link. Na przykład:

nslookup my-apim-service.privatelink.azure-api.net

Dane wyjściowe powinny zawierać prywatny adres IP skojarzony z prywatnym punktem końcowym.

Wywołania interfejsu API zainicjowane w sieci wirtualnej poprzez domyślny punkt końcowy bramy powinny zakończyć się powodzeniem.

Testowanie z Internetu

Poza ścieżką prywatnego punktu końcowego spróbuj wywołać domyślny punkt końcowy bramy wystąpienia usługi API Management. Jeśli dostęp publiczny jest wyłączony, dane wyjściowe zawierają błąd z kodem 403 stanu i komunikat podobny do:

Request originated from client public IP address 192.0.2.12, public network access on this 'Microsoft.ApiManagement/service/my-apim-service' is disabled.

To connect to 'Microsoft.ApiManagement/service/my-apim-service', please use the Private Endpoint from inside your virtual network.

Ograniczenie dotyczące niestandardowej nazwy domeny w warstwach v2

Obecnie w warstwach Standardowa v2 i Premium v2 usługa API Management wymaga publicznie rozpoznawalnej nazwy DNS, aby zezwolić na ruch do punktu końcowego bramy. Jeśli skonfigurujesz niestandardową nazwę domeny dla punktu końcowego bramy, ta nazwa musi być publicznie rozpoznawana, a nie ograniczona do prywatnej strefy DNS.

Aby obejść ten problem w scenariuszach, w których ograniczasz publiczny dostęp do bramy i konfigurujesz nazwę domeny prywatnej, możesz skonfigurować usługę Application Gateway do odbierania ruchu w nazwie domeny prywatnej i kierować go do punktu końcowego bramy wystąpienia usługi API Management. Aby zapoznać się z przykładową architekturą, zobacz to repozytorium GitHub.
