Szybki start: bezpośredni ruch internetowy za pomocą Azure Application Gateway — szablon usługi ARM

W tym przewodniku Szybki start utworzysz Azure Application Gateway przy użyciu szablonu usługi Azure Resource Manager (szablonu usługi ARM). Następnie przetestujesz bramę aplikacji, aby upewnić się, że działa ona poprawnie.

zasoby bramy aplikacji

Szablon usługi ARM to plik w formacie JavaScript Object Notation (JSON) definiujący infrastrukturę i konfigurację projektu. W szablonie używana jest składnia deklaratywna. W składni deklaratywnej opisujesz rozwiązanie, które chcesz wdrożyć, bez konieczności pisania sekwencji poleceń programistycznych służących do tworzenia takiego wdrożenia.

Ten przewodnik Szybki start można również wykonać przy użyciu Azure Portal, Azure PowerShell lub interfejsu wiersza polecenia platformy Azure.

Jeśli Twoje środowisko spełnia wymagania wstępne i masz doświadczenie w korzystaniu z szablonów ARM, wybierz przycisk Wdróż na platformie Azure. Szablon zostanie otwarty w witrynie Azure Portal.

Wdrażanie na platformie Azure

Wymagania wstępne

Przegląd szablonu

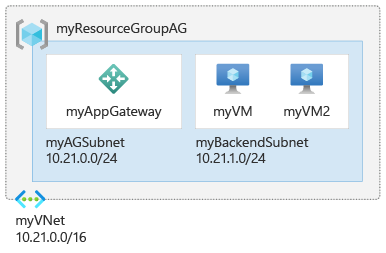

Dla uproszczenia ten szablon tworzy prostą konfigurację z publicznym adresem IP frontonu, podstawowym odbiornikiem hostowania pojedynczej lokacji w bramie aplikacji, podstawową regułą routingu żądań i dwie maszyny wirtualne w puli zaplecza.

Szablon używany w tym przewodniku Szybki start pochodzi z szablonów szybkiego startu platformy Azure

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.5.6.12127",
      "templateHash": "5093932345902341724"
    }
  },
  "parameters": {
    "adminUsername": {
      "type": "string",
      "metadata": {
        "description": "Admin username for the backend servers"
      }
    },
    "adminPassword": {
      "type": "secureString",
      "metadata": {
        "description": "Password for the admin account on the backend servers"
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Location for all resources."
      }
    },
    "vmSize": {
      "type": "string",
      "defaultValue": "Standard_B2ms",
      "metadata": {
        "description": "Size of the virtual machine."
      }
    }
  },
  "variables": {
    "virtualMachineName": "myVM",
    "virtualNetworkName": "myVNet",
    "networkInterfaceName": "net-int",
    "ipconfigName": "ipconfig",
    "publicIPAddressName": "public_ip",
    "nsgName": "vm-nsg",
    "applicationGateWayName": "myAppGateway",
    "virtualNetworkPrefix": "10.0.0.0/16",
    "subnetPrefix": "10.0.0.0/24",
    "backendSubnetPrefix": "10.0.1.0/24"
  },
  "resources": [
    {
      "copy": {
        "name": "nsg",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkSecurityGroups",
      "apiVersion": "2021-05-01",
      "name": "[format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "securityRules": [
          {
            "name": "RDP",
            "properties": {
              "protocol": "Tcp",
              "sourcePortRange": "*",
              "destinationPortRange": "3389",
              "sourceAddressPrefix": "*",
              "destinationAddressPrefix": "*",
              "access": "Allow",
              "priority": 300,
              "direction": "Inbound"
            }
          }
        ]
      }
    },
    {
      "copy": {
        "name": "publicIPAddress",
        "count": "[length(range(0, 3))]"
      },
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2021-05-01",
      "name": "[format('{0}{1}', variables('publicIPAddressName'), range(0, 3)[copyIndex()])]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAddressVersion": "IPv4",
        "publicIPAllocationMethod": "Static",
        "idleTimeoutInMinutes": 4
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2021-05-01",
      "name": "[variables('virtualNetworkName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[variables('virtualNetworkPrefix')]"
          ]
        },
        "subnets": [
          {
            "name": "myAGSubnet",
            "properties": {
              "addressPrefix": "[variables('subnetPrefix')]",
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          },
          {
            "name": "myBackendSubnet",
            "properties": {
              "addressPrefix": "[variables('backendSubnetPrefix')]",
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          }
        ],
        "enableDdosProtection": false,
        "enableVmProtection": false
      }
    },
    {
      "copy": {
        "name": "virtualMachine",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Compute/virtualMachines",
      "apiVersion": "2021-11-01",
      "name": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "hardwareProfile": {
          "vmSize": "[parameters('vmSize')]"
        },
        "storageProfile": {
          "imageReference": {
            "publisher": "MicrosoftWindowsServer",
            "offer": "WindowsServer",
            "sku": "2016-Datacenter",
            "version": "latest"
          },
          "osDisk": {
            "osType": "Windows",
            "createOption": "FromImage",
            "caching": "ReadWrite",
            "managedDisk": {
              "storageAccountType": "StandardSSD_LRS"
            },
            "diskSizeGB": 127
          }
        },
        "osProfile": {
          "computerName": "[format('{0}{1}', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
          "adminUsername": "[parameters('adminUsername')]",
          "adminPassword": "[parameters('adminPassword')]",
          "windowsConfiguration": {
            "provisionVMAgent": true,
            "enableAutomaticUpdates": true
          },
          "allowExtensionOperations": true
        },
        "networkProfile": {
          "networkInterfaces": [
            {
              "id": "[resourceId('Microsoft.Network/networkInterfaces', format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1)))]"
            }
          ]
        }
      },
      "dependsOn": [
        "networkInterface"
      ]
    },
    {
      "copy": {
        "name": "virtualMachine_IIS",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Compute/virtualMachines/extensions",
      "apiVersion": "2021-11-01",
      "name": "[format('{0}{1}/IIS', variables('virtualMachineName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "autoUpgradeMinorVersion": true,
        "publisher": "Microsoft.Compute",
        "type": "CustomScriptExtension",
        "typeHandlerVersion": "1.4",
        "settings": {
          "commandToExecute": "powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"
        }
      },
      "dependsOn": [
        "virtualMachine"
      ]
    },
    {
      "type": "Microsoft.Network/applicationGateways",
      "apiVersion": "2021-05-01",
      "name": "[variables('applicationGateWayName')]",
      "location": "[parameters('location')]",
      "properties": {
        "sku": {
          "name": "Standard_v2",
          "tier": "Standard_v2"
        },
        "gatewayIPConfigurations": [
          {
            "name": "appGatewayIpConfig",
            "properties": {
              "subnet": {
                "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'myAGSubnet')]"
              }
            }
          }
        ],
        "frontendIPConfigurations": [
          {
            "name": "appGwPublicFrontendIp",
            "properties": {
              "privateIPAllocationMethod": "Dynamic",
              "publicIPAddress": {
                "id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}0', variables('publicIPAddressName')))]"
              }
            }
          }
        ],
        "frontendPorts": [
          {
            "name": "port_80",
            "properties": {
              "port": 80
            }
          }
        ],
        "backendAddressPools": [
          {
            "name": "myBackendPool",
            "properties": {}
          }
        ],
        "backendHttpSettingsCollection": [
          {
            "name": "myHTTPSetting",
            "properties": {
              "port": 80,
              "protocol": "Http",
              "cookieBasedAffinity": "Disabled",
              "pickHostNameFromBackendAddress": false,
              "requestTimeout": 20
            }
          }
        ],
        "httpListeners": [
          {
            "name": "myListener",
            "properties": {
              "frontendIPConfiguration": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/frontendIPConfigurations', variables('applicationGateWayName'), 'appGwPublicFrontendIp')]"
              },
              "frontendPort": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/frontendPorts', variables('applicationGateWayName'), 'port_80')]"
              },
              "protocol": "Http",
              "requireServerNameIndication": false
            }
          }
        ],
        "requestRoutingRules": [
          {
            "name": "myRoutingRule",
            "properties": {
              "ruleType": "Basic",
              "httpListener": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/httpListeners', variables('applicationGateWayName'), 'myListener')]"
              },
              "backendAddressPool": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/backendAddressPools', variables('applicationGateWayName'), 'myBackendPool')]"
              },
              "backendHttpSettings": {
                "id": "[resourceId('Microsoft.Network/applicationGateways/backendHttpSettingsCollection', variables('applicationGateWayName'), 'myHTTPSetting')]"
              }
            }
          }
        ],
        "enableHttp2": false,
        "autoscaleConfiguration": {
          "minCapacity": 0,
          "maxCapacity": 10
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIPAddressName'), range(0, 3)[0]))]",
        "[resourceId('Microsoft.Network/virtualNetworks', variables('virtualNetworkName'))]"
      ]
    },
    {
      "copy": {
        "name": "networkInterface",
        "count": "[length(range(0, 2))]"
      },
      "type": "Microsoft.Network/networkInterfaces",
      "apiVersion": "2021-05-01",
      "name": "[format('{0}{1}', variables('networkInterfaceName'), add(range(0, 2)[copyIndex()], 1))]",
      "location": "[parameters('location')]",
      "properties": {
        "ipConfigurations": [
          {
            "name": "[format('{0}{1}', variables('ipconfigName'), add(range(0, 2)[copyIndex()], 1))]",
            "properties": {
              "privateIPAllocationMethod": "Dynamic",
              "publicIPAddress": {
                "id": "[resourceId('Microsoft.Network/publicIPAddresses', format('{0}{1}', variables('publicIPAddressName'), add(range(0, 2)[copyIndex()], 1)))]"
              },
              "subnet": {
                "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', variables('virtualNetworkName'), 'myBackendSubnet')]"
              },
              "primary": true,
              "privateIPAddressVersion": "IPv4",
              "applicationGatewayBackendAddressPools": [
                {
                  "id": "[resourceId('Microsoft.Network/applicationGateways/backendAddressPools', variables('applicationGateWayName'), 'myBackendPool')]"
                }
              ]
            }
          }
        ],
        "enableAcceleratedNetworking": false,
        "enableIPForwarding": false,
        "networkSecurityGroup": {
          "id": "[resourceId('Microsoft.Network/networkSecurityGroups', format('{0}{1}', variables('nsgName'), add(range(0, 2)[copyIndex()], 1)))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/applicationGateways', variables('applicationGateWayName'))]",
        "nsg",
        "publicIPAddress"
      ]
    }
  ]
}

W szablonie zdefiniowano wiele zasobów platformy Azure:

Wdrożenie szablonu

Wdróż szablon usługi ARM na platformie Azure:

  1. Wybierz pozycję Wdróż na platformie Azure, aby zalogować się na platformie Azure i otworzyć szablon. Szablon tworzy bramę aplikacji, infrastrukturę sieci i dwie maszyny wirtualne w puli zaplecza z uruchomionymi usługami IIS.

    Wdróż na platformie Azure

  2. Wybierz lub utwórz grupę zasobów, wpisz nazwę użytkownika i hasło administratora maszyny wirtualnej.

  3. Wybierz pozycję Przejrzyj i utwórz , a następnie wybierz pozycję Utwórz.

    Ukończenie wdrożenia może potrwać 20 minut lub dłużej.

Weryfikowanie wdrożenia

Mimo że usługi IIS nie są wymagane do utworzenia bramy aplikacji, jest ona zainstalowana w celu sprawdzenia, czy platforma Azure pomyślnie utworzyła bramę aplikacji. Użyj usług do przetestowania bramy aplikacji:

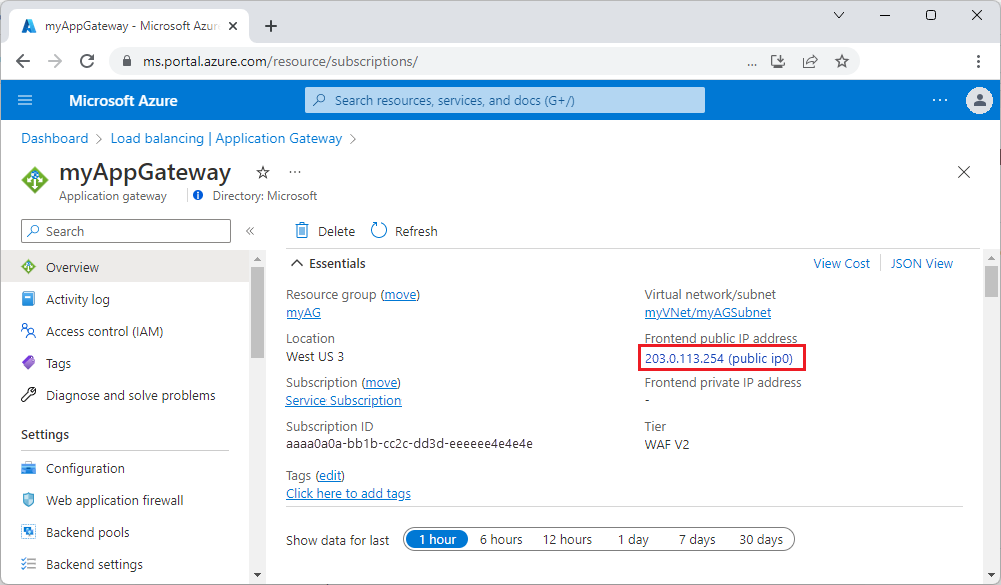

  1. Na ekranie Omówienie znajdź publiczny adres IP bramy aplikacji.Rejestrowanie publicznego adresu IP bramy aplikacji Możesz też wybrać pozycję Wszystkie zasoby, wprowadzić ciąg myAGPublicIPAddress w polu wyszukiwania, a następnie wybrać go w wynikach wyszukiwania. Platforma Azure wyświetla publiczny adres IP na stronie Omówienie.

  2. Skopiuj publiczny adres IP, a następnie wklej go na pasku adresu przeglądarki, aby przejrzeć ten adres IP.

  3. Sprawdź odpowiedź. Prawidłowa odpowiedź sprawdza, czy brama aplikacji została pomyślnie utworzona i może pomyślnie nawiązać połączenie z zapleczem.

    Testowanie bramy aplikacji

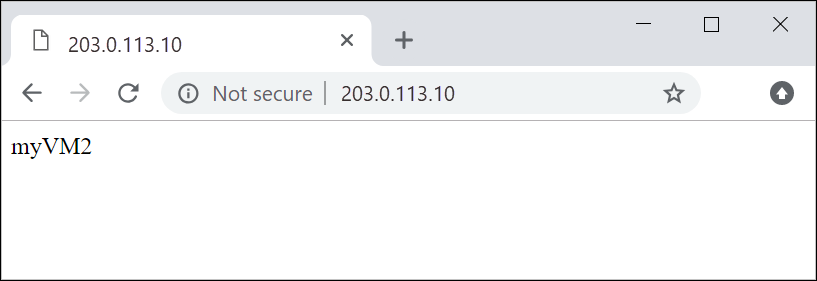

    Odśwież przeglądarkę wiele razy, a połączenia z maszynami myVM1 i myVM2 powinny być widoczne.

Czyszczenie zasobów

Jeśli nie potrzebujesz już zasobów utworzonych za pomocą bramy aplikacji, usuń grupę zasobów. Spowoduje to usunięcie bramy aplikacji i wszystkich powiązanych zasobów.

Aby usunąć grupę zasobów, wywołaj Remove-AzResourceGroup polecenie cmdlet :

Remove-AzResourceGroup -Name <your resource group name>
