Samouczek: jak wyświetlać wskazówki dotyczące tras przy użyciu usługi Azure Mapy Route Service i kontrolki Mapy

Artykuł
04/30/2024

W tym samouczku pokazano, jak używać interfejsu API usługi Azure Mapy Route Service i kontrolki Map w celu wyświetlania wskazówek trasy od początku do punktu końcowego. W tym samouczku pokazano, jak:

Utwórz i wyświetl kontrolkę Mapa na stronie internetowej.
Zdefiniuj renderowanie wyświetlania trasy, definiując warstwy symboli i warstwy linii.
Utwórz i dodaj obiekty GeoJSON do mapy, aby reprezentować punkty początkowe i końcowe.
Uzyskaj wskazówki dotyczące tras od punktów początkowych i końcowych przy użyciu interfejsu API Uzyskiwanie tras.

Zapoznaj się z samouczkiem dotyczącym trasy w usłudze GitHub, aby uzyskać kod źródłowy. Zobacz Route to a destination for a live sample (Kierowanie do miejsca docelowego dla przykładu na żywo).

Wymagania wstępne

Tworzenie i wyświetlanie kontrolki Mapa

W poniższych krokach pokazano, jak utworzyć i wyświetlić kontrolkę Mapa na stronie internetowej.

Na komputerze lokalnym utwórz nowy plik i nadaj mu nazwę MapRoute.html.

Dodaj następujący kod HTML do pliku:

<!DOCTYPE html>
<html>
<head>
    <title>Map Route</title>
    <meta charset="utf-8">
    <meta name="viewport" content="width=device-width, initial-scale=1, shrink-to-fit=no">

    <!-- Add references to the Azure Maps Map control JavaScript and CSS files. -->
    <link rel="stylesheet" href="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.css" type="text/css">
    <script src="https://atlas.microsoft.com/sdk/javascript/mapcontrol/3/atlas.min.js"></script>

    <script>
        var map, datasource, client;

        function GetMap() {
            //Add Map Control JavaScript code here.
        }
    </script>
    <style>
        html,
        body {
            width: 100%;
            height: 100%;
            padding: 0;
            margin: 0;
        }

        #myMap {
            width: 100%;
            height: 100%;
        }
    </style>
</head>
<body onload="GetMap()">
    <div id="myMap"></div>
</body>
</html>

Niektóre elementy, które warto wiedzieć o powyższym kodzie HTML:

Nagłówek HTML zawiera pliki zasobów CSS i JavaScript hostowane przez bibliotekę kontrolki mapy platformy Azure.
Zdarzenie onload w treści strony wywołuje GetMap funkcję, gdy treść strony została załadowana.
Funkcja GetMap zawiera wbudowany kod JavaScript używany do uzyskiwania dostępu do interfejsów API usługi Azure Mapy. Zostanie on dodany w następnym kroku.

Następnie dodaj następujący kod JavaScript do GetMap funkcji tuż pod kodem dodanym w ostatnim kroku. Ten kod tworzy kontrolkę mapy i inicjuje ją przy użyciu kluczy subskrypcji platformy Azure Mapy, które podajesz. Upewnij się, że ciąg <Your Azure Maps Key> zostanie zastąpiony kluczem podstawowym usługi Azure Mapy skopiowany z konta Mapy.
```
//Instantiate a map object
var map = new atlas.Map('myMap', {
    // Replace <Your Azure Maps Key> with your Azure Maps subscription key. https://aka.ms/am-primaryKey
    authOptions: {
       authType: 'subscriptionKey',
       subscriptionKey: '<Your Azure Maps Key>'
    }
});
```
Niektóre elementy, które należy wiedzieć o powyższym języku JavaScript:
- Jest to rdzeń GetMap funkcji, która inicjuje interfejs API kontrolki mapy dla klucza konta usługi Azure Mapy.
- atlas to przestrzeń nazw zawierająca interfejs API usługi Azure Mapy i powiązane składniki wizualne.
- atlas.Map udostępnia kontrolkę wizualnej i interaktywnej mapy internetowej.

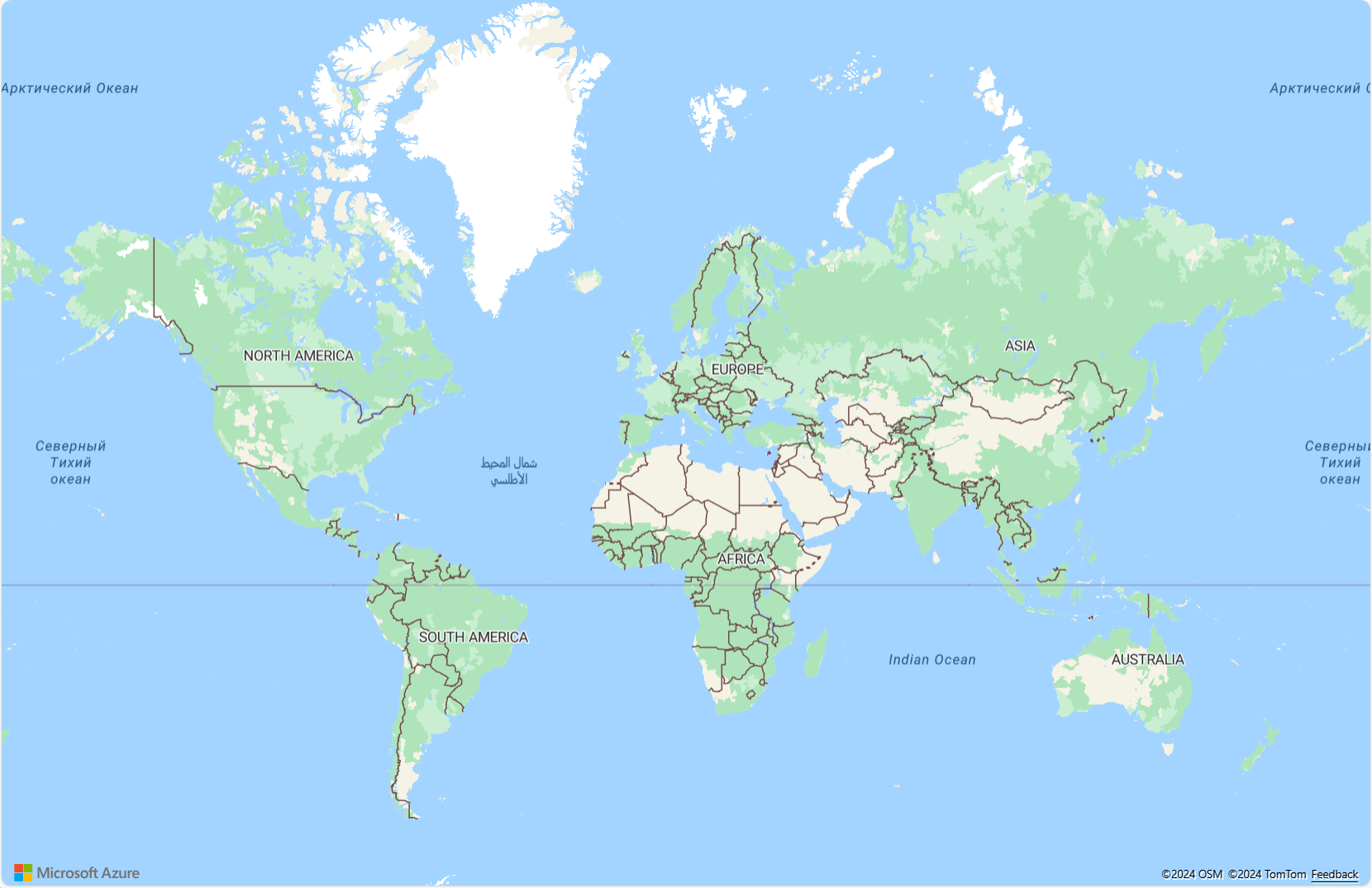

Zapisz zmiany w pliku i otwórz stronę HTML w przeglądarce. Wyświetlona mapa to najbardziej podstawowa mapa, którą można wykonać, wywołując atlas.Map przy użyciu klucza subskrypcji konta usługi Azure Mapy.

Definiowanie renderowania wyświetlania trasy

W tym samouczku trasa jest renderowana przy użyciu warstwy liniowej. Punkty początkowe i końcowe są renderowane przy użyciu warstwy symboli. Aby uzyskać więcej informacji na temat dodawania warstw linii, zobacz Dodawanie warstwy liniowej do mapy. Aby dowiedzieć się więcej na temat warstw symboli, zobacz Dodawanie warstwy symboli do mapy.

W funkcji GetMap po zainicjowaniu mapy dodaj następujący kod JavaScript.
```
//Wait until the map resources are ready.
map.events.add('ready', function() {

    //Create a data source and add it to the map.
    datasource = new atlas.source.DataSource();
    map.sources.add(datasource);

    //Add a layer for rendering the route lines and have it render under the map labels.
    map.layers.add(new atlas.layer.LineLayer(datasource, null, {
        strokeColor: '#2272B9',
        strokeWidth: 5,
        lineJoin: 'round',
        lineCap: 'round'
    }), 'labels');

    //Add a layer for rendering point data.
    map.layers.add(new atlas.layer.SymbolLayer(datasource, null, {
        iconOptions: {
            image: ['get', 'icon'],
            allowOverlap: true
       },
        textOptions: {
            textField: ['get', 'title'],
            offset: [0, 1.2]
        },
        filter: ['any', ['==', ['geometry-type'], 'Point'], ['==', ['geometry-type'], 'MultiPoint']] //Only render Point or MultiPoints in this layer.
    }));
});
```
Niektóre elementy, które należy wiedzieć o powyższym języku JavaScript:
- Ten kod implementuje program obsługi zdarzeń kontrolki ready Map. Pozostała część kodu w tym samouczku jest umieszczana w procedurze obsługi zdarzeń ready .
- W procedurze obsługi zdarzeń kontrolki ready mapy jest tworzone źródło danych do przechowywania trasy od początku do punktu końcowego.
- Aby zdefiniować sposób renderowania linii trasy, tworzona jest warstwa liniowa i dołączana do źródła danych. Aby upewnić się, że linia trasy nie obejmuje etykiet dróg, przekaż drugi parametr z wartością 'labels'.
Następnie zostanie utworzona warstwa symboli i dołączona do źródła danych. Ta warstwa określa sposób renderowania punktów początkowych i końcowych. Dodano wyrażenia w celu pobrania informacji o obrazie ikony i etykiecie tekstowej z właściwości każdego obiektu punktu. Aby dowiedzieć się więcej na temat wyrażeń, zobacz Wyrażenia stylu oparte na danych.
Następnie ustaw punkt początkowy w firmie Microsoft i punkt końcowy na stacji benzynowej w Seattle. Punkty początkowe i są tworzone przez dołączenie następującego kodu w procedurze obsługi zdarzeń kontrolki ready Mapy:
```
//Create the GeoJSON objects which represent the start and end points of the route.
var startPoint = new atlas.data.Feature(new atlas.data.Point([-122.130137, 47.644702]), {
    title: "Redmond",
    icon: "pin-blue"
});

var endPoint = new atlas.data.Feature(new atlas.data.Point([-122.3352, 47.61397]), {
    title: "Seattle",
    icon: "pin-round-blue"
});

//Add the data to the data source.
datasource.add([startPoint, endPoint]);

map.setCamera({
    bounds: atlas.data.BoundingBox.fromData([startPoint, endPoint]),
    padding: 80
});
```
Niektóre elementy, które należy wiedzieć o powyższym języku JavaScript:
- Ten kod tworzy dwa obiekty punktu GeoJSON reprezentujące punkty początkowe i końcowe, które następnie są dodawane do źródła danych.
- Ostatni blok kodu ustawia widok aparatu przy użyciu szerokości i długości geograficznej punktów początkowych i końcowych.
- Punkt początkowy i końcowy zostały dodane do źródła danych.
- Pole ograniczenia dla punktu początkowego i końcowego jest obliczane przy użyciu funkcji atlas.data.BoundingBox.fromData. To pole ograniczenia służy do ustawiania widoku kamer mapy na całej trasie przy użyciu map.setCamera funkcji .
- Dopełnienie jest dodawane w celu zrekompensowania wymiarów pikseli ikon symboli.
Aby uzyskać więcej informacji na temat właściwości set Aparat kontrolki Map, zobacz set Aparat(Aparat Options | Aparat BoundsOptions & AnimationOptions) Właściwość.

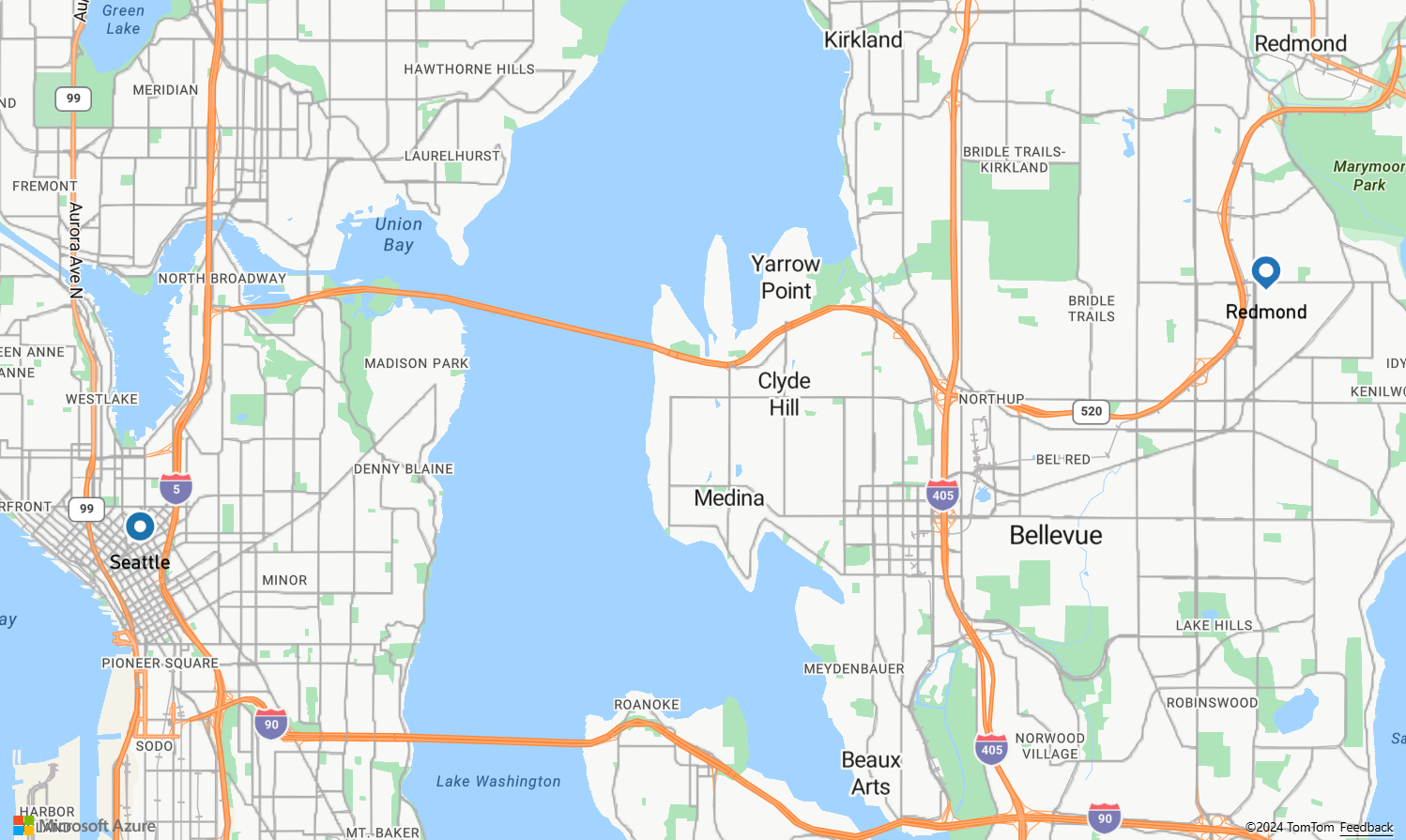

Zapisz MapRoute.html i odśwież przeglądarkę. Mapa jest teraz wyśrodkowana nad Seattle. Niebieska szprycha oznacza punkt początkowy. Niebieski okrągły przypięcie oznacza punkt końcowy.

Uzyskiwanie wskazówek dotyczących tras

W tej sekcji pokazano, jak za pomocą interfejsu API usługi Azure Mapy Route Directions uzyskać wskazówki dotyczące tras i szacowany czas przylotu z jednego punktu do drugiego.

Napiwek

Usługi Azure Mapy Route oferują interfejsy API do planowania tras opartych na różnych typach tras, takich jak najszybsze, najkrótsze, ekologiczne lub porywające trasy w oparciu o odległość, warunki ruchu i używany tryb transportu. Usługa umożliwia również użytkownikom planowanie przyszłych tras na podstawie historycznych warunków ruchu. Użytkownicy mogą zobaczyć przewidywanie czasów trwania tras w danym czasie. Aby uzyskać więcej informacji, zobacz Get Route directions API (Uzyskiwanie interfejsu API wskazówek dotyczących tras).

GetMap W funkcji wewnątrz programu obsługi zdarzeń kontrolki ready dodaj następujący kod do kodu JavaScript.

var query = startPoint.geometry.coordinates[1] + "," +
            startPoint.geometry.coordinates[0] + ":" +
            endPoint.geometry.coordinates[1] + "," +
            endPoint.geometry.coordinates[0];
var url = `https://atlas.microsoft.com/route/directions/json?api-version=1.0&query=${query}`;

//Make a search route request
fetch(url, {
    headers: {
        "Subscription-Key": map.authentication.getToken()
    }
})
.then((response) => response.json())
.then((response) => {
    var route = response.routes[0];
    //Create an array to store the coordinates of each turn
    var routeCoordinates = [];
    route.legs.forEach((leg) => {
        var legCoordinates = leg.points.map((point) => {
            return [point.longitude, point.latitude];
        });
        //Add each turn to the array
        routeCoordinates = routeCoordinates.concat(legCoordinates);
    });
    //Add route line to the datasource
    datasource.add(new atlas.data.Feature(new atlas.data.LineString(routeCoordinates)));
});

Niektóre elementy, które należy wiedzieć o powyższym języku JavaScript:

Ten kod konstruuje trasę od początku do punktu końcowego.
Wysyła url zapytania do interfejsu API usługi Azure Mapy Route Service, aby obliczyć kierunki trasy.
Tablica współrzędnych jest następnie wyodrębniona z odpowiedzi i dodawana do źródła danych.

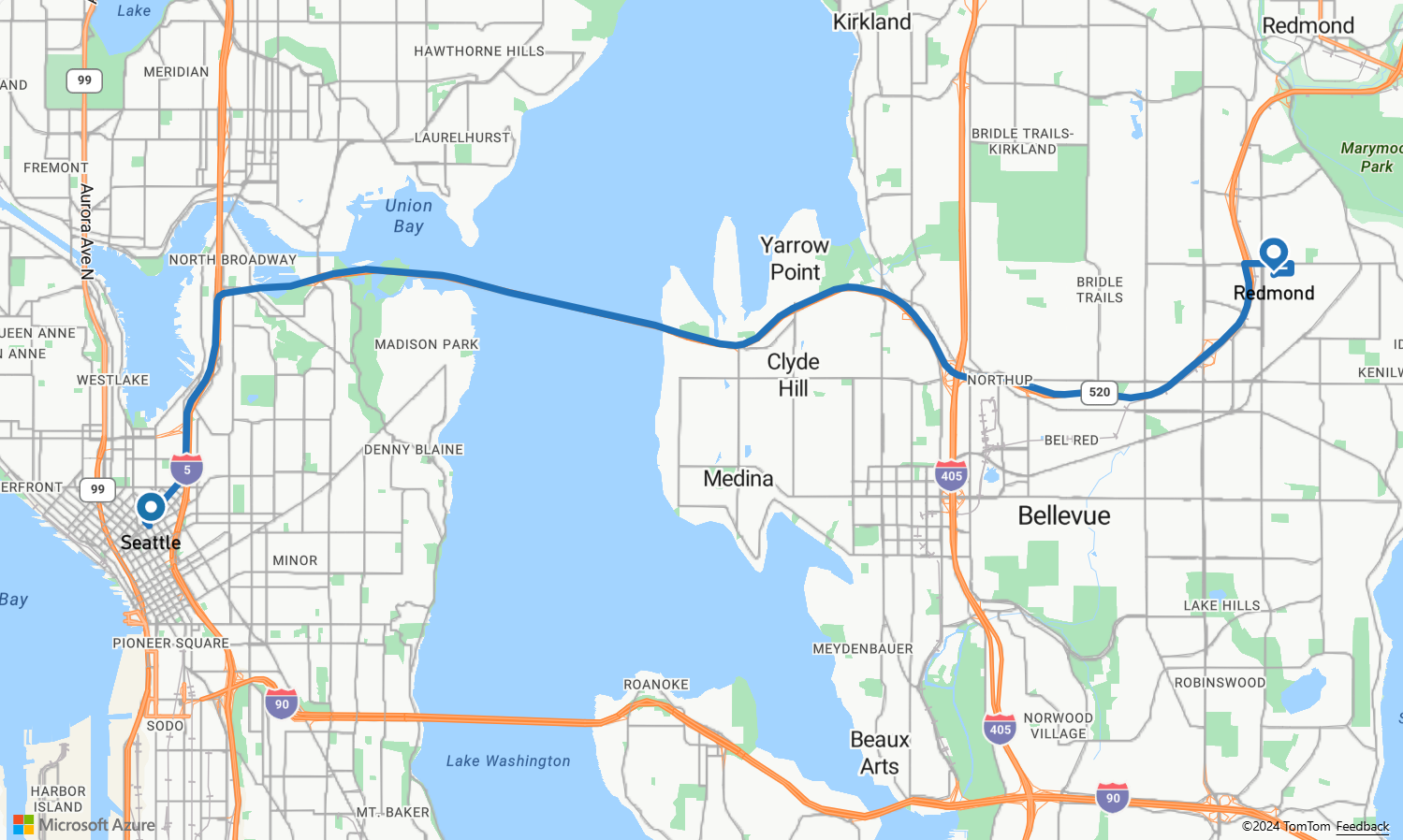

Zapisz plik MapRoute.html i odśwież przeglądarkę. Mapa powinna teraz wyświetlać trasę od początku do punktu końcowego.

Aby zapoznać się z ukończonym kodem używanym w tym samouczku, zobacz samouczek dotyczący trasy w usłudze GitHub.
Aby wyświetlić ten przykład na żywo, zobacz Route to a destination (Trasa do miejsca docelowego) w witrynie Przykłady kodu platformy Azure Mapy.

Następne kroki

W następnym samouczku pokazano, jak utworzyć zapytanie dotyczące trasy z ograniczeniami, takimi jak tryb podróży lub typ ładunku. Następnie można wyświetlić wiele tras na tej samej mapie.

Znajdowanie tras dla różnych sposobów podróży
