Rozmieszczanie w trybie offline dla usługi MARS przy użyciu dysków należących do klienta za pomocą usługi Azure Import/Export

W tym artykule opisano sposób wysyłania początkowych pełnych danych kopii zapasowej z usługi MARS na platformę Azure przy użyciu dysków należących do klienta zamiast wysyłania ich za pośrednictwem sieci. Dowiedz się więcej o wysyłaniu początkowych pełnych danych kopii zapasowej z programu DPM/usługi MABS na platformę Azure przy użyciu dysków należących do klienta.

Usługa Azure Backup ma kilka wbudowanych wydajności, które oszczędzają koszty sieci i magazynowania podczas początkowych pełnych kopii zapasowych danych na platformie Azure. Początkowe pełne kopie zapasowe zwykle przesyłają duże ilości danych i wymagają większej przepustowości sieci w porównaniu z kolejnymi kopiami zapasowymi, które przesyłają tylko różnice/przyrostowe. Dzięki procesowi rozmieszczania w trybie offline usługa Azure Backup może używać dysków do przekazywania danych kopii zapasowej offline na platformę Azure.

Przepływ rozmieszczania w trybie offline

Proces rozmieszczania w trybie offline usługi Azure Backup jest ściśle zintegrowany z usługą Azure Import/Export. Za pomocą tej usługi można przesyłać początkowe dane kopii zapasowej na platformę Azure przy użyciu dysków. Jeśli masz terabajty (TB) początkowych danych kopii zapasowej, które muszą zostać przeniesione przez sieć o dużym opóźnieniu i niskiej przepustowości, możesz użyć przepływu pracy rozmieszczania offline, aby wysłać początkową kopię zapasową na co najmniej jednym dysku twardym do centrum danych platformy Azure.

Aby wykonać kopię zapasową w trybie offline:

  1. Zamiast wysyłać dane kopii zapasowej za pośrednictwem sieci, zapisz dane kopii zapasowej w lokalizacji przejściowej.
  2. Użyj narzędzia AzureOfflineBackupDiskPrep, aby zapisać dane w lokalizacji przejściowej na co najmniej jednym dysku SATA.
  3. W ramach prac przygotowawczych narzędzie AzureOfflineBackupDiskPrep tworzy zadanie importu platformy Azure. Wyślij dyski SATA do najbliższego centrum danych platformy Azure i odwołuj się do zadania importu, aby połączyć działania.
  4. W centrum danych platformy Azure dane na dyskach są kopiowane na konto usługi Azure Storage.
  5. Usługa Azure Backup kopiuje dane kopii zapasowej z konta magazynu do magazynu usługi Recovery Services, a przyrostowe kopie zapasowe są zaplanowane.

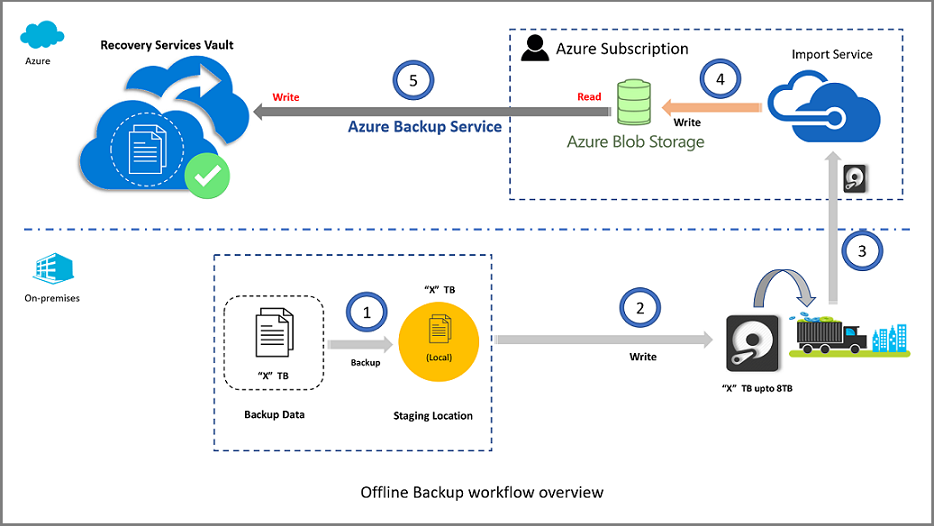

Poniższy diagram zawiera omówienie przepływu rozmieszczania w trybie offline:

Diagram shows the overview of offline import workflow process.

Uwaga

Przed wykonaniem poniższych sekcji upewnij się, że używasz najnowszego agenta MARS (wersja 2.0.9250.0 lub nowsza). Dowiedz się więcej.

Obsługiwane konfiguracje

Następujące funkcje lub obciążenia usługi Azure Backup obsługują korzystanie z kopii zapasowych w trybie offline dla:

  • Tworzenie kopii zapasowych plików i folderów za pomocą agenta usług Microsoft Azure Recovery Services (MARS), nazywanego również agentem usługi Azure Backup.
  • Tworzenie kopii zapasowych wszystkich obciążeń i plików za pomocą programu System Center Data Protection Manager (DPM).
  • Tworzenie kopii zapasowych wszystkich obciążeń i plików za pomocą usługi Microsoft Azure Backup Server.

Uwaga

Tworzenie kopii zapasowej w trybie offline nie jest obsługiwane w przypadku tworzenia kopii zapasowych stanu systemu przy użyciu agenta usługi Azure Backup.

Wymagania wstępne

Uwaga

Poniższe wymagania wstępne i przepływ pracy dotyczą tylko kopii zapasowych plików i folderów w trybie offline przy użyciu najnowszego agenta usługi Azure Recovery Services. Aby wykonać kopie zapasowe w trybie offline dla obciążeń przy użyciu programu System Center DPM lub usługi Azure Backup Server, zobacz Przepływ pracy tworzenia kopii zapasowych offline dla programu DPM i usługi Azure Backup Server.

Przed rozpoczęciem przepływu pracy tworzenia kopii zapasowej w trybie offline wykonaj następujące wymagania wstępne:

  • Utwórz magazyn usługi Recovery Services. Aby utworzyć magazyn, wykonaj kroki opisane w temacie Tworzenie magazynu usługi Recovery Services.

  • Upewnij się, że na kliencie systemu Windows Server lub Windows jest zainstalowana tylko najnowsza wersja agenta usługi Azure Backup, a komputer jest zarejestrowany w magazynie usługi Recovery Services.

  • Program Azure PowerShell 3.7.0 jest wymagany na komputerze z uruchomionym agentem usługi Azure Backup. Pobierz i zainstaluj wersję programu Azure PowerShell w wersji 3.7.0.

  • Na komputerze z uruchomionym agentem usługi Azure Backup upewnij się, że zainstalowano przeglądarkę Microsoft Edge lub Internet Explorer 11, a język JavaScript jest włączony.

  • Utwórz konto usługi Azure Storage w tej samej subskrypcji co magazyn usługi Recovery Services.

  • Upewnij się, że masz uprawnienia niezbędne do utworzenia aplikacji Microsoft Entra. Przepływ pracy tworzenia kopii zapasowej w trybie offline tworzy aplikację Microsoft Entra w subskrypcji skojarzonej z kontem usługi Azure Storage. Celem aplikacji jest zapewnienie usłudze Azure Backup bezpiecznego i ograniczonego dostępu do usługi Azure Import/Export, która jest wymagana dla przepływu pracy kopii zapasowej w trybie offline.

  • Zarejestruj dostawcę zasobów Microsoft.DataBox w ramach subskrypcji zawierającej konto usługi Azure Storage. Aby zarejestrować dostawcę zasobów:

    1. W menu głównym wybierz pozycję Subskrypcje.

    2. Jeśli subskrybujesz wiele subskrypcji, wybierz subskrypcję, która ma być używana do tworzenia kopii zapasowej w trybie offline. Jeśli używasz tylko jednej subskrypcji, zostanie wyświetlona subskrypcja.

    3. W menu subskrypcji wybierz pozycję Dostawcy zasobów, aby wyświetlić listę dostawców.

    4. Na liście dostawców przewiń w dół do pozycji Microsoft.DataBox. Jeśli stan to Niezarejestrowany, wybierz pozycję Zarejestruj.

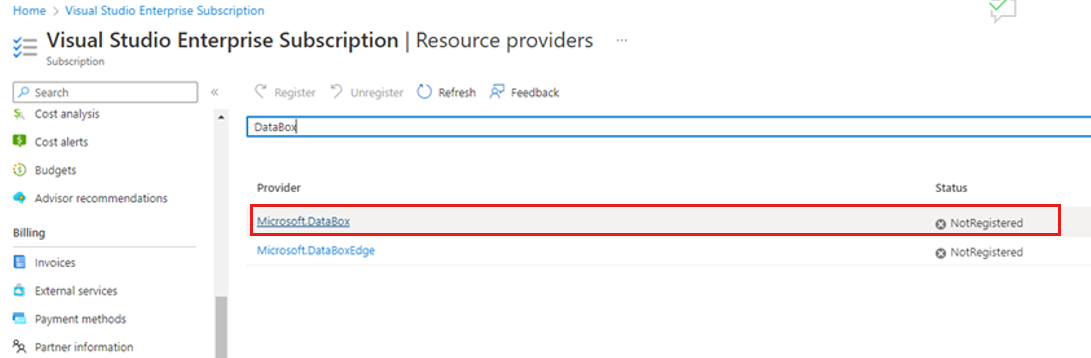

      Screenshot shows how to register the resource provider.

  • Zostanie utworzona lokalizacja tymczasowa, która może być udziałem sieciowym lub dowolnym dodatkowym dyskiem na komputerze, wewnętrznym lub zewnętrznym, z wystarczającą ilością miejsca na dysku do przechowywania kopii początkowej. Jeśli na przykład chcesz utworzyć kopię zapasową serwera plików o rozmiarze 500 GB, upewnij się, że obszar przejściowy wynosi co najmniej 500 GB. (Mniejsza ilość jest używana z powodu kompresji).

  • Podczas wysyłania dysków na platformę Azure użyj tylko 2,5-calowych dysków SSD lub 2,5 cala lub 3,5 cala SATA II/III. Można użyć dysków twardych do 10 TB. Zapoznaj się z dokumentacją usługi Azure Import/Export, aby uzyskać najnowszy zestaw dysków, które obsługuje usługa.

  • Dyski SATA muszą być podłączone do komputera (nazywanego komputerem kopii), z którego odbywa się kopiowanie danych kopii zapasowej z lokalizacji przejściowej na dyski SATA. Upewnij się, że funkcja BitLocker jest włączona na komputerze kopiowania.

Przepływ pracy

W tej sekcji opisano przepływ pracy tworzenia kopii zapasowych w trybie offline, dzięki czemu dane mogą być dostarczane do centrum danych platformy Azure i przekazywane do usługi Azure Storage. Jeśli masz pytania dotyczące usługi importowania lub dowolnego aspektu procesu, zapoznaj się z dokumentacją przeglądu usługi Azure Import/Export.

Inicjowanie kopii zapasowej w trybie offline

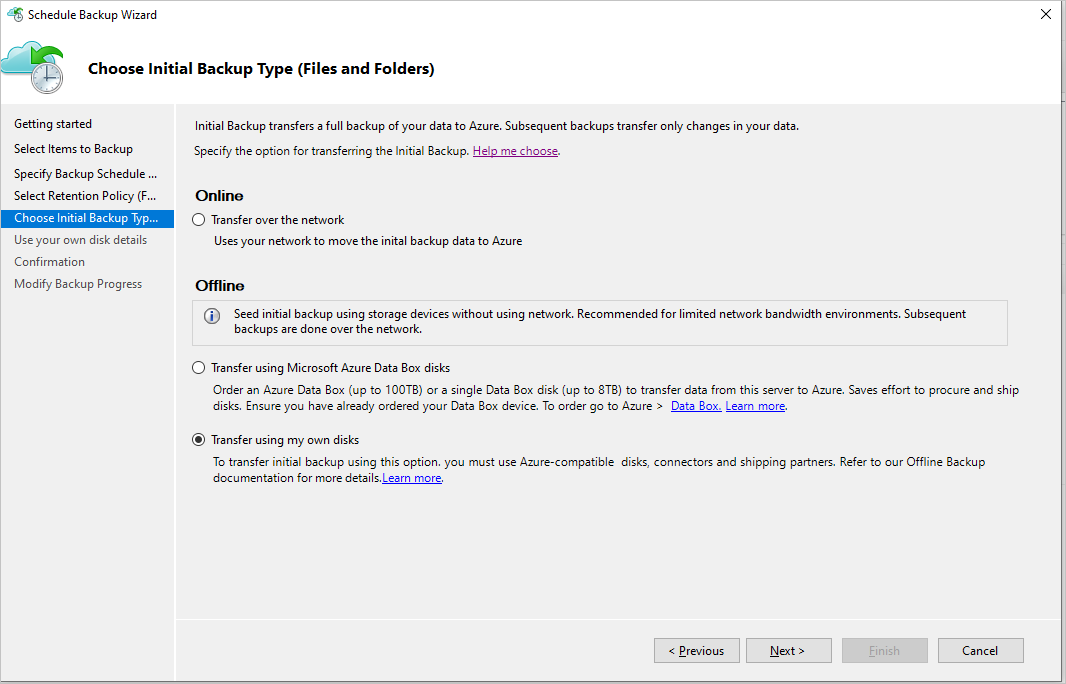

  1. Po zaplanowaniu tworzenia kopii zapasowej na agencie usług Recovery Services zostanie wyświetlona ta strona.

    Screenshot shows how to the import page.

  2. Wybierz opcję Przenieś przy użyciu własnych dysków.

    Uwaga

    Użyj opcji Azure Data Box, aby przenieść początkowe dane kopii zapasowej w tryb offline. Ta opcja pozwala zaoszczędzić nakład pracy wymagany do uzyskania własnych dysków zgodnych z platformą Azure. Dostarcza zastrzeżone, bezpieczne i odporne na naruszenia urządzenia Azure Data Box firmy Microsoft, do których można bezpośrednio zapisywać dane kopii zapasowej przez agenta usług Recovery Services.

  3. Wybierz pozycję Dalej i dokładnie wypełnij pola.

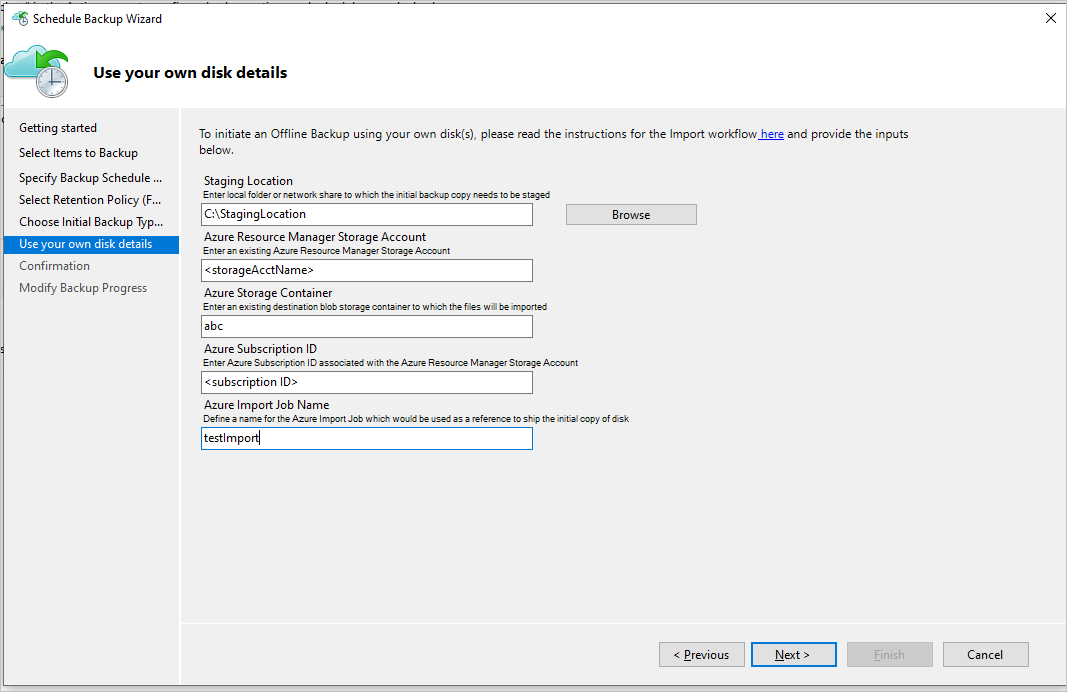

    Screenshot shows how to enter the disk details.

    Pola, które wypełniasz, to:

    • Lokalizacja przejściowa: tymczasowa lokalizacja magazynu, do której jest zapisywana początkowa kopia zapasowa. Lokalizacja przejściowa może znajdować się w udziale sieciowym lub komputerze lokalnym. Jeśli komputer kopii i komputer źródłowy są różne, określ pełną ścieżkę sieci w lokalizacji przejściowej.
    • Konto magazynu usługi Azure Resource Manager: nazwa konta magazynu typu resource manager (ogólnego przeznaczenia w wersji 1 lub ogólnego przeznaczenia w wersji 2) w dowolnej subskrypcji platformy Azure.
    • Kontener usługi Azure Storage: nazwa docelowego kontenera magazynu obiektów blob na koncie usługi Azure Storage, na którym dane kopii zapasowej są importowane przed skopiowaniem do magazynu usługi Recovery Services.
    • Identyfikator subskrypcji platformy Azure: identyfikator subskrypcji platformy Azure, w której jest tworzone konto usługi Azure Storage.
    • Nazwa zadania importu platformy Azure: unikatowa nazwa, za pomocą której usługa Azure Import/Export i Usługa Azure Backup śledzą transfer danych wysyłanych na dyskach na platformę Azure.

    Po wypełnieniu pól wybierz pozycję Dalej. Zapisz informacje o lokalizacji przejściowej i nazwie zadania importu platformy Azure. Wymagane jest przygotowanie dysków.

  4. Po wyświetleniu monitu zaloguj się do subskrypcji platformy Azure. Musisz się zalogować, aby usługa Azure Backup mogła utworzyć aplikację Firmy Microsoft Entra. Wprowadź wymagane uprawnienia dostępu do usługi Azure Import/Export.

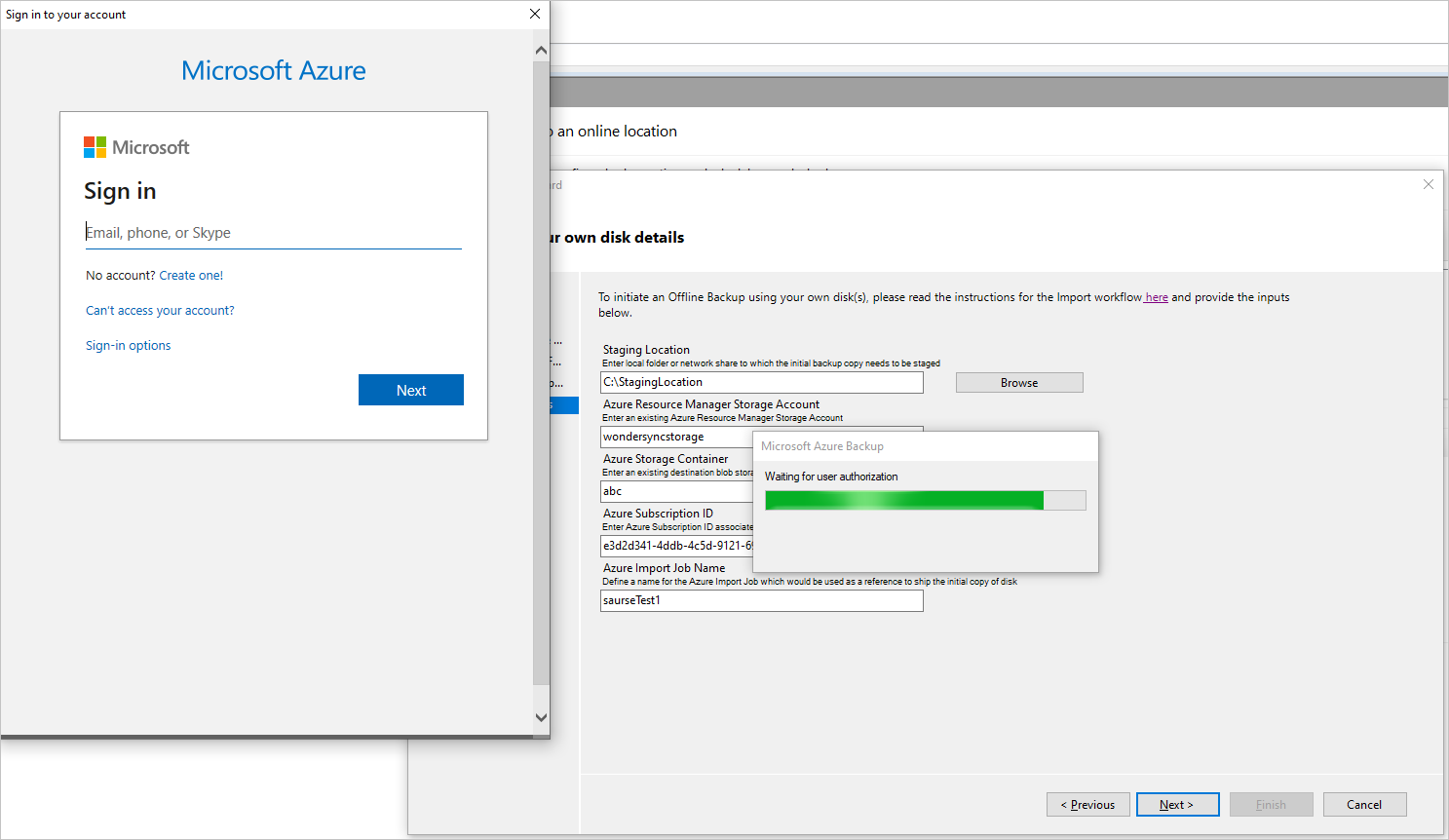

    Screenshot showing the Azure subscription sign-in page.

  5. Zakończ przepływ pracy. W konsoli agenta usługi Azure Backup wybierz pozycję Utwórz kopię zapasową teraz.

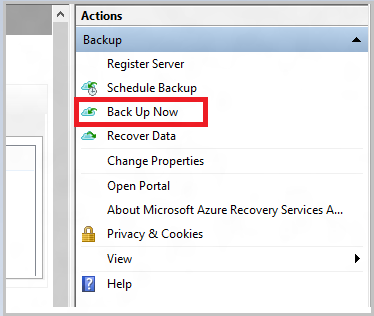

    Screenshot shows how to go to the Back Up Now pane.

  6. Na stronie Potwierdzenie kreatora wybierz pozycję Wykonaj kopię zapasową. Początkowa kopia zapasowa jest zapisywana w obszarze przejściowym w ramach konfiguracji.

    Screenshot shows how to confirm and start the backup process.

    Po zakończeniu operacji lokalizacja tymczasowa jest gotowa do przygotowania dysku.

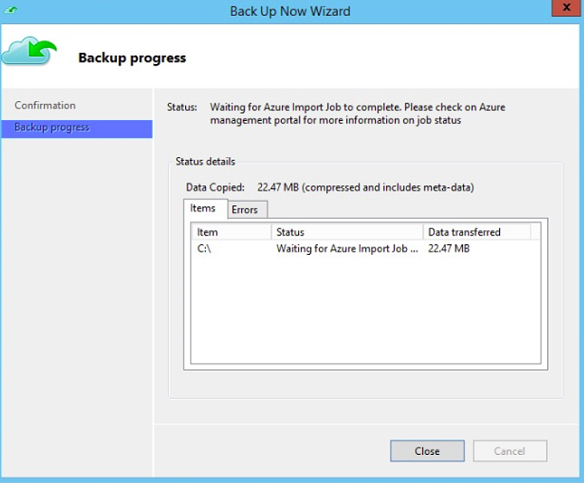

    Screenshot shows the Back Up Now Wizard page.

Przygotowywanie dysków SATA i dostarczanie ich na platformę Azure

Narzędzie AzureOfflineBackupDiskPrep przygotowuje dyski SATA wysyłane do najbliższego centrum danych platformy Azure. To narzędzie jest dostępne w katalogu instalacyjnym agenta usługi Azure Backup w następującej ścieżce:

*\Microsoft Azure Recovery Services Agent\Utils\\*

  1. Przejdź do katalogu i skopiuj katalog AzureOfflineBackupDiskPrep na inny komputer, na którym są podłączone dyski SATA. Na komputerze z podłączonymi dyskami SATA upewnij się, że:

    • Komputer kopii może uzyskać dostęp do lokalizacji przejściowej dla przepływu pracy rozmieszczania w trybie offline przy użyciu tej samej ścieżki sieciowej, która została podana w przepływie pracy w sekcji "Inicjowanie kopii zapasowej w trybie offline".

    • Funkcja BitLocker jest włączona na komputerze kopii.

    • Zainstalowano program Azure PowerShell 3.7.0.

    • Zainstalowane są najnowsze zgodne przeglądarki (Microsoft Edge lub Internet Explorer 11), a język JavaScript jest włączony.

    • Komputer kopii może uzyskać dostęp do witryny Azure Portal. W razie potrzeby komputer kopii może być taki sam jak komputer źródłowy.

      Ważne

      Jeśli komputer źródłowy jest maszyną wirtualną, komputer kopii musi być innym serwerem fizycznym lub maszyną kliencką z komputera źródłowego.

  2. Otwórz wiersz polecenia z podwyższonym poziomem uprawnień na komputerze kopiowania przy użyciu katalogu narzędzi AzureOfflineBackupDiskPrep jako bieżącego katalogu. Uruchom następujące polecenie:

    .\AzureOfflineBackupDiskPrep.exe s:<Staging Location Path>

    Parametr Opis
    s:<Ścieżka lokalizacji przejściowej> Te obowiązkowe dane wejściowe służą do udostępniania ścieżki do lokalizacji przejściowej wprowadzonej w przepływie pracy w sekcji "Inicjowanie kopii zapasowej w trybie offline".

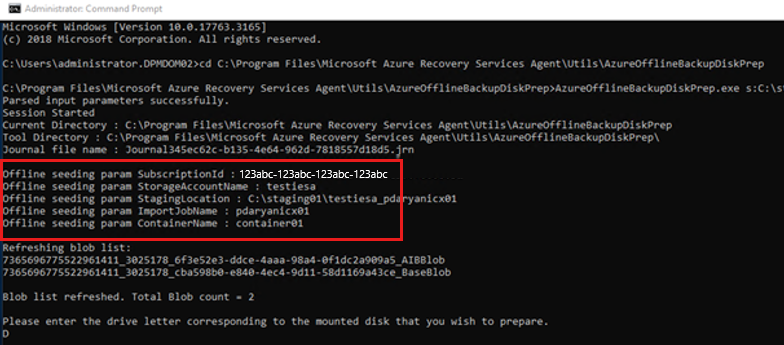

    Po uruchomieniu polecenia narzędzie żąda wyboru zadania importu platformy Azure odpowiadającego dyskom, które należy przygotować. Jeśli tylko jedno zadanie importu jest skojarzone z podaną lokalizacją przemieszczania, zostanie wyświetlona strona podobna do tej.

    Screenshot shows the Azure disk preparation tool input.

  3. Wprowadź literę dysku bez końcowego dwukropka dla zainstalowanego dysku, który chcesz przygotować do przeniesienia na platformę Azure.

  4. Po wyświetleniu monitu podaj potwierdzenie formatowania dysku.

  5. Zostanie wyświetlony monit o zalogowanie się do subskrypcji platformy Azure. Wprowadź poświadczenia.

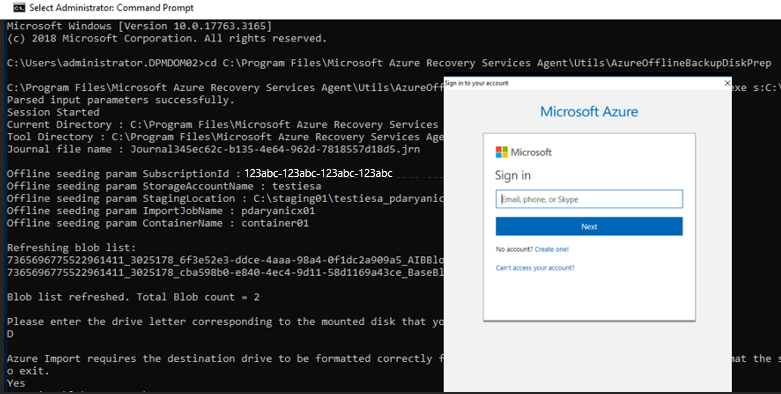

    Screenshot shows the Azure subscription sign-in process.

    Następnie narzędzie rozpoczyna przygotowywanie dysku i kopiowanie danych kopii zapasowej. Może być konieczne dołączenie dodatkowych dysków po wyświetleniu monitu przez narzędzie, jeśli podany dysk nie ma wystarczającej ilości miejsca na dane kopii zapasowej.

  6. Po pomyślnym skopiowaniu danych z lokalizacji przejściowej na dyski narzędzie wyświetli następujące szczegóły:

    • Lista dysków przygotowanych do rozmieszczania.
    • Nazwa konta magazynu, grupy zasobów i kraju/regionu zadania importu/eksportu.

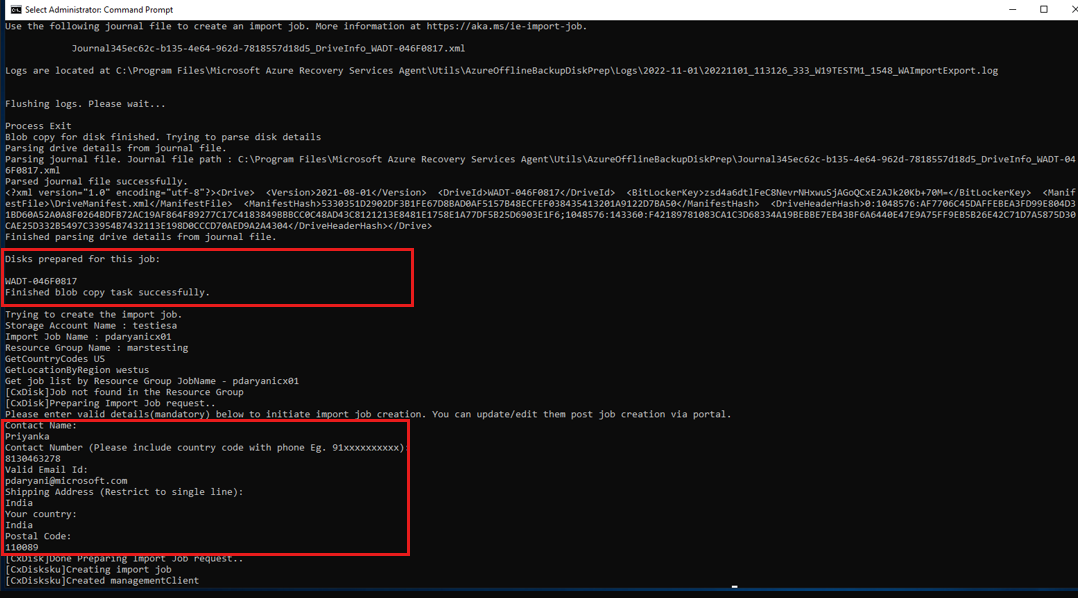

    Narzędzie zawiera listę pól wymaganych do utworzenia zadania importu/eksportu.* Wprowadź następujące szczegóły:

    Wymagany parametr Szczegół
    Nazwa kontaktu Nazwa kontaktu dla zadania importu/eksportu
    Numer kontaktowy Telefon numer kontaktu dla zadania importu/eksportu
    Prawidłowy identyfikator wiadomości e-mail Identyfikator wiadomości e-mail, aby powiadomić o zadaniu importu/eksportu
    Adres wysyłkowy Adres wysyłki zwrotnej
    Country Zwracany kraj/region wysyłki
    Kod pocztowy Kod pocztowy wysyłki zwrotnej

    *Wszystkie pola są wymagane.

    Te parametry można edytować w przyszłości w witrynie Azure Portal dla zadania importu/eksportu.

    Screenshot shows how to create the import/export jobs.

    Po wprowadzeniu tych parametrów i pomyślnym uruchomieniu narzędzia zostanie wyświetlone potwierdzenie pomyślnego utworzenia zadania importu.

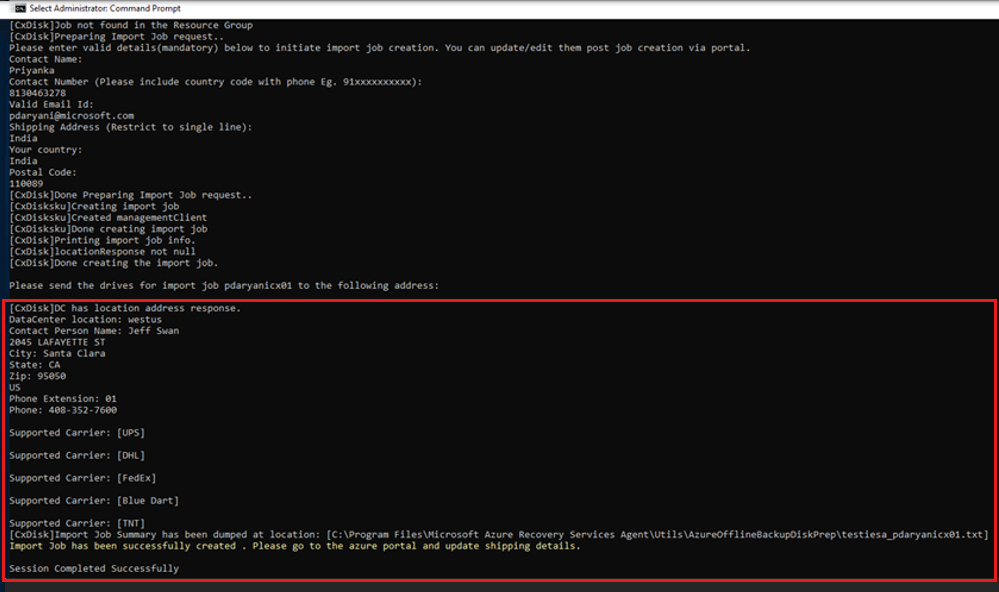

    Screenshot shows the confirmation after tool is run successfully.

    Ważne

    Narzędzie wyświetla również adres centrum danych platformy Azure, do którego należy wysłać dyski wraz z listą obsługiwanych przewoźników.

Wyślij dyski do adresu dostarczonego przez narzędzie. Zachowaj numer śledzenia dla przyszłego odwołania i zaktualizuj go w witrynie Azure Portal tak szybko, jak to możliwe.

Ważne

Żadne dwa zadania importu platformy Azure nie mogą mieć tego samego numeru śledzenia. Upewnij się, że dyski utworzone przez narzędzie w ramach jednego zadania importu platformy Azure są dostarczane razem w jednym pakiecie i że istnieje jeden unikatowy numer śledzenia pakietu. Nie łącz dysków przygotowanych w ramach oddzielnych zadań importu platformy Azure w jednym pakiecie.

Aktualizowanie szczegółów śledzenia i wysyłki w zadaniu importu platformy Azure

Ta sekcja ułatwia zaktualizowanie szczegółów wysyłki zadania importu platformy Azure, które zawierają szczegółowe informacje na temat:

  • Nazwa przewoźnika, który dostarcza dyski na platformę Azure.
  • Szczegóły wysyłki zwrotnej dla dysków.
  • Zmodyfikuj wiadomość e-mail z powiadomieniem dla zadania importu.

Aktualizowanie szczegółów śledzenia

Aby zaktualizować szczegóły śledzenia, wykonaj następujące kroki:

  1. Zaloguj się do subskrypcji platformy Azure.

  2. W menu głównym wybierz pozycję Wszystkie usługi.

  3. W okienku Wszystkie usługi wpisz Azure Data Box w polu wyszukiwania, a następnie wybierz je z wyniku wyszukiwania.

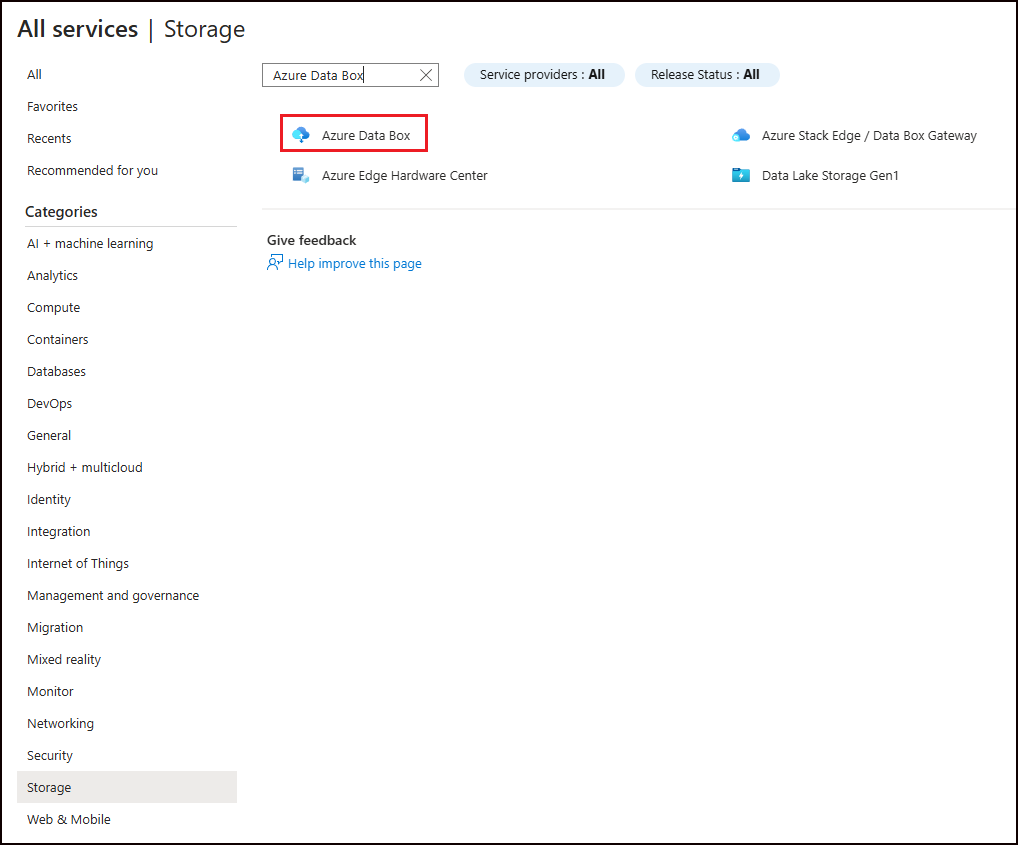

    Screenshot shows how to enter shipping information.

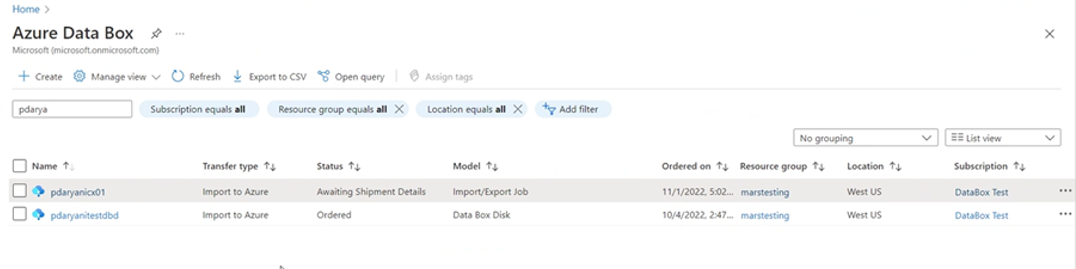

    W menu usługi Azure Data Box zostanie wyświetlona lista wszystkich zadań usługi Azure Data Box w ramach wybranej subskrypcji (w tym Import/Export).

  4. Wprowadź ciąg Import/Export w polu wyszukiwania, aby filtrować zadania Importuj/Eksportuj, lub wprowadź nazwę zadania bezpośrednio, a następnie wybierz nowo utworzone zadanie importu, aby wyświetlić jego szczegóły.

    Jeśli masz wiele subskrypcji, wybierz subskrypcję używaną do importowania danych kopii zapasowej.

    Screenshot shows how to review shipping information.

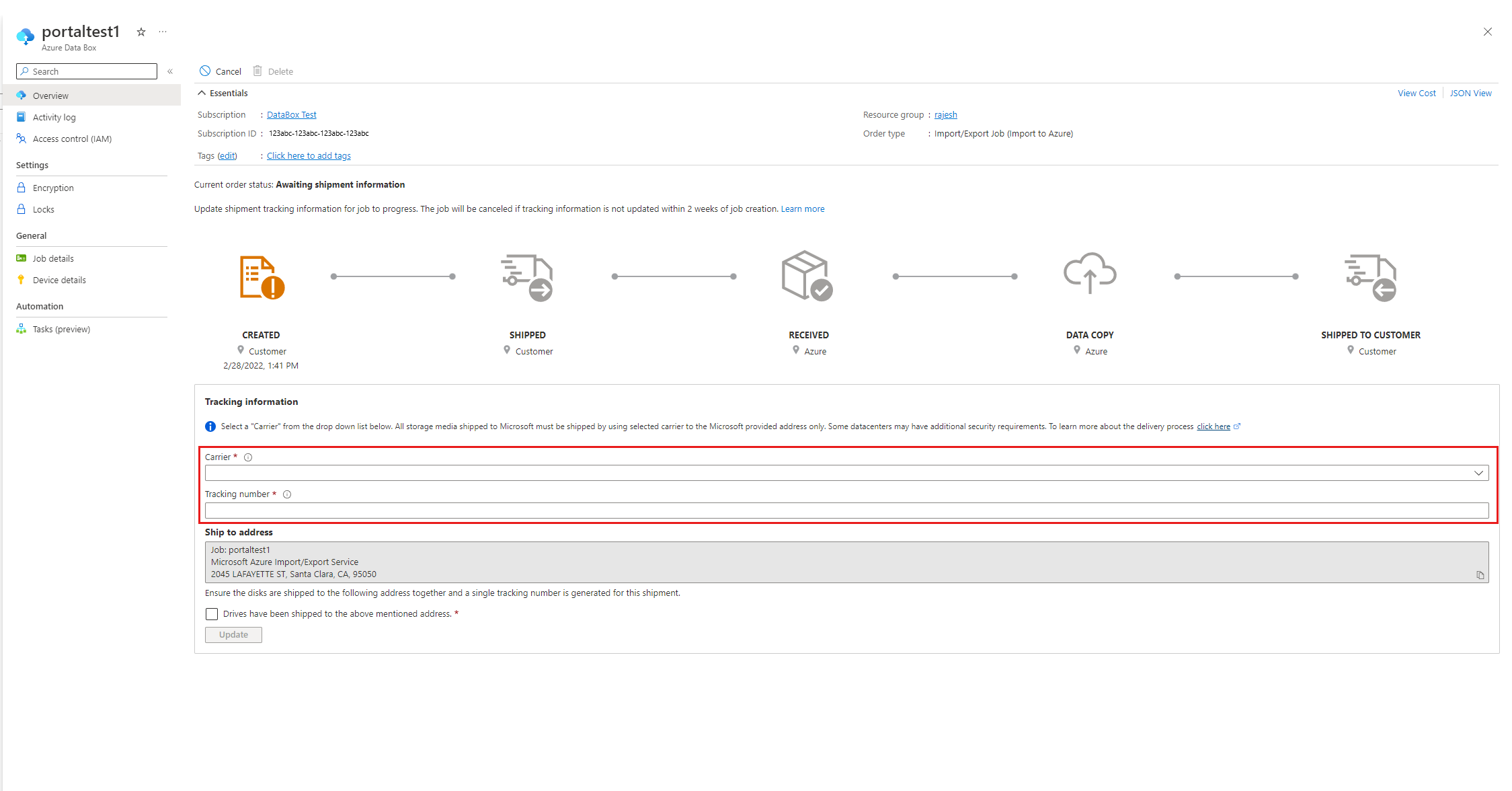

  5. Wybierz zadanie, a następnie w okienku Przegląd dodaj numer operatora i śledzenia, aby zaktualizować informacje o śledzeniu.

    Screenshot shows how to store shipping information.

Dodawanie szczegółów zwrotnej wysyłki

Aby dodać szczegóły wysyłki zwrotnej, wykonaj następujące kroki:

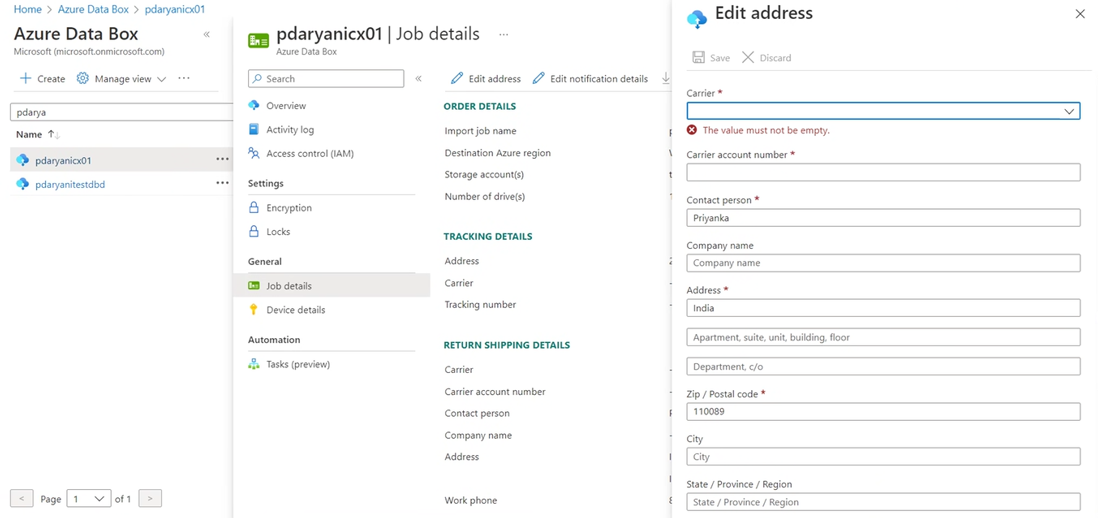

  1. Wybierz pozycję Szczegóły zadania w obszarze Ogólne, a następnie pozycję Edytuj adres.
  2. Zaktualizuj numer przewoźnika, numer konta przewoźnika, dane kontaktowe i szczegóły adresu wysyłki zwrotnej
  3. Wybierz pozycję Zapisz.

Screenshot shows how to add return shipping details.

Edytowanie wiadomości e-mail z powiadomieniem

Aby zaktualizować adresy e-mail, które są powiadamiane o postępie zadania importu, wybierz pozycję Edytuj szczegóły powiadomienia.

Screenshot shows to how to edit notification email.

Ważne

Upewnij się, że informacje o operatorze i numer śledzenia zostały zaktualizowane w ciągu dwóch tygodni od utworzenia zadania importowania platformy Azure. Nie można zweryfikować tych informacji w ciągu dwóch tygodni, co może spowodować usunięcie zadania i brak przetwarzania dysków.

Czas przetwarzania dysków

Czas potrzebny na przetworzenie zadania importowania platformy Azure różni się. Czas procesu jest oparty na czynnikach, takich jak czas wysyłki, typ zadania, typ i rozmiar kopiowanych danych oraz rozmiar dostarczonych dysków. Usługa Azure Import/Export nie ma umowy SLA. Po odebraniu dysków usługa dąży do ukończenia kopiowania danych kopii zapasowej na konto usługi Azure Storage w ciągu 7 do 10 dni.

Monitorowanie stanu zadania importu platformy Azure

Aby monitorować stan zadania importu z witryny Azure Portal, przejdź do okienka Azure Data Box i wybierz zadanie.

Aby uzyskać więcej informacji na temat stanu zadań importu, zobacz Monitorowanie zadań importu/eksportu platformy Azure.

Kończenie przepływu pracy

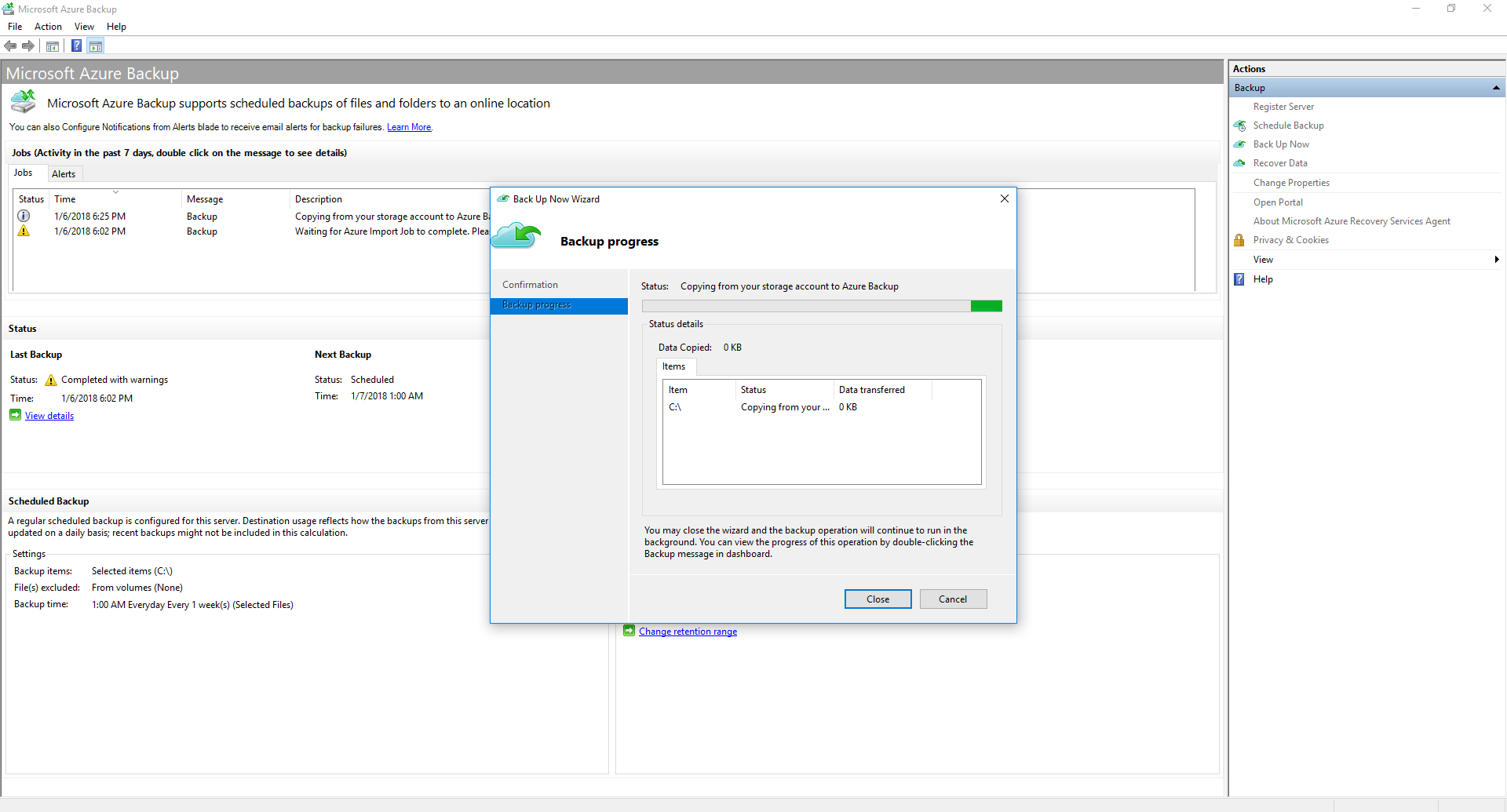

Po pomyślnym zakończeniu zadania importowania początkowe dane kopii zapasowej są dostępne na koncie magazynu. W momencie następnego zaplanowanego tworzenia kopii zapasowej usługa Azure Backup kopiuje zawartość danych z konta magazynu do magazynu usługi Recovery Services.

Screenshot shows how to copy data to Recovery Services vault.

W momencie następnego zaplanowanego tworzenia kopii zapasowej usługa Azure Backup wykonuje przyrostową kopię zapasową.

Czyszczenie zasobów

Po zakończeniu tworzenia początkowej kopii zapasowej można bezpiecznie usunąć dane zaimportowane do kontenera usługi Azure Storage i dane kopii zapasowej w lokalizacji przejściowej.
