Metryki pamięci podręcznej i monitorowanie

Witryna Azure Portal zawiera kilka wbudowanych wizualizacji, których można użyć do monitorowania wydajności usługi Azure HPC Cache.

W tym artykule wyjaśniono, gdzie można znaleźć wizualizacje i jakie są wyświetlane.

Istnieją cztery strony portalu usługi HPC Cache pokazujące dane wydajności pamięci podręcznej:

• Przegląd
• Metrics
• Raport pamięci podręcznej
• Stan klienta

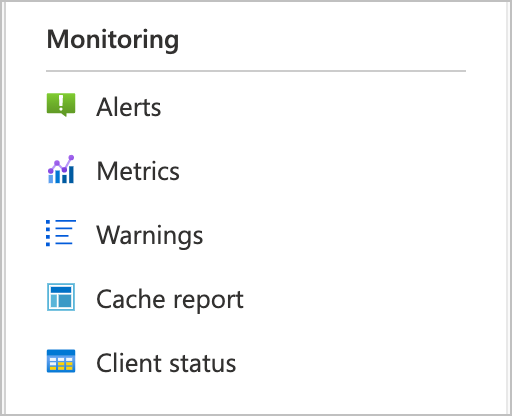

Otwórz strony Metryki, Raport pamięci podręcznej i Stan klienta z menu Monitorowanie na pasku bocznym. Strona Przegląd pamięci podręcznej to górny element w menu paska bocznego.

Strona przeglądu

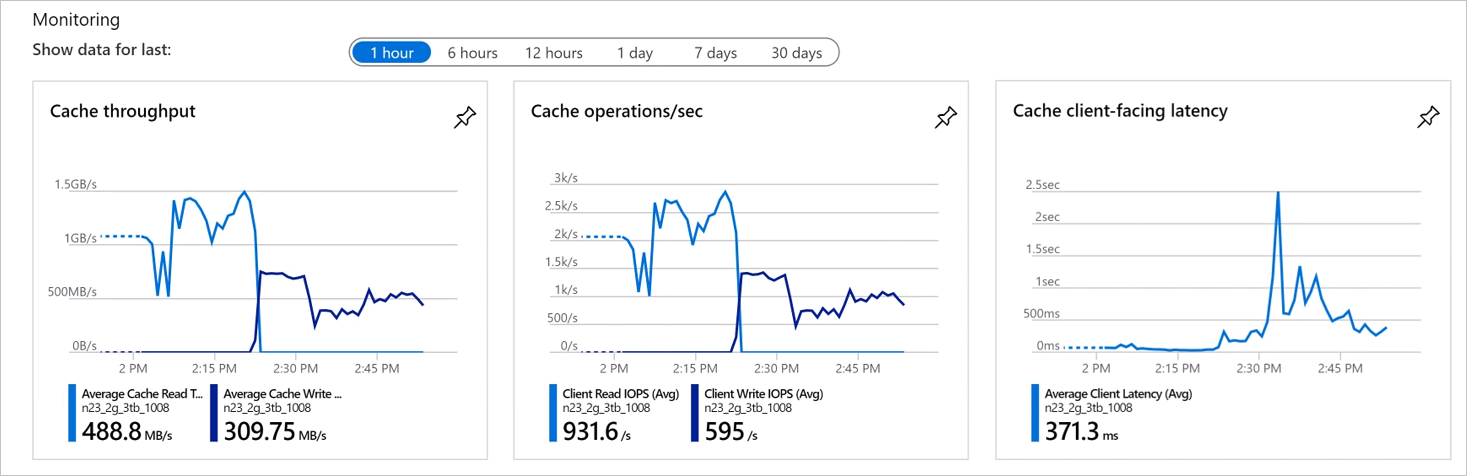

Na stronie Przegląd pamięci podręcznej przedstawiono wykresy dla niektórych podstawowych statystyk pamięci podręcznej — przepływność pamięci podręcznej, operacje na sekundę i opóźnienie. Wykresy znajdują się w dolnej części strony pod sekcją Podstawy .

Te wykresy są częścią wbudowanych narzędzi do monitorowania i analizy platformy Azure. Dowiedz się więcej o tych możliwościach z dokumentacji usługi Azure Monitor.

Strona metryk

Strona HPC Cache Metryki jest kolejną standardową funkcją platformy Azure. Postępuj zgodnie z poradami na stronie, aby utworzyć własne wykresy i dowiedzieć się więcej o funkcjach.

Raport pamięci podręcznej

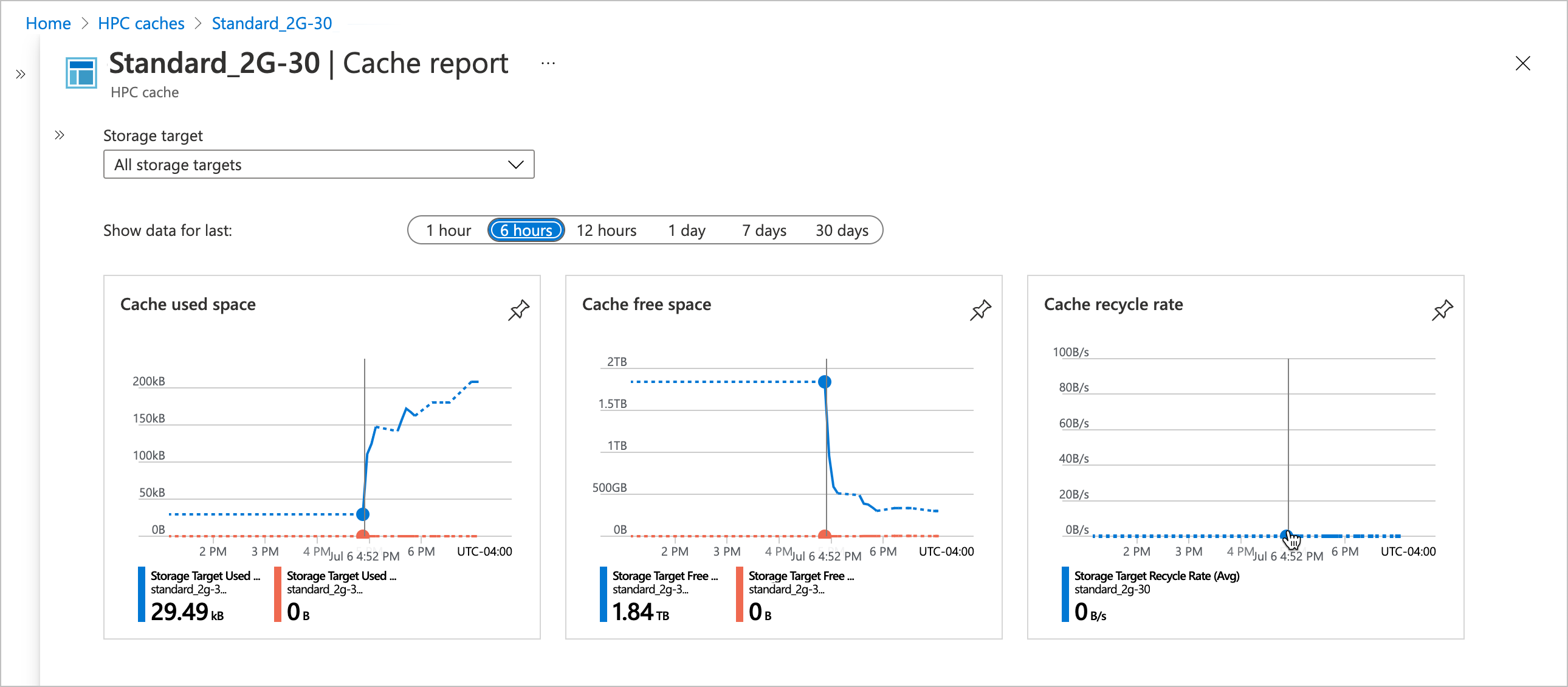

Raport Pamięci podręcznej to dostosowany zestaw wykresów, który pokazuje używane miejsce w pamięci podręcznej, ilość wolnego miejsca i szybkość recyklingu pamięci podręcznej.

Domyślnie na stronie są wyświetlane zagregowane dane dla wszystkich celów magazynowania pamięci podręcznej, ale można użyć kontrolki celu magazynowania aby wyświetlić dane użycia pamięci podręcznej dla jednego określonego celu magazynowania. Możesz również dostosować zakres czasu do pokazania.

• Używana pamięć podręczna to ilość miejsca w magazynie pamięci podręcznej, która jest używana do przechowywania plików żądanych przez maszyny klienckie. Wybranie pojedynczego miejsca docelowego magazynu spowoduje wyświetlenie tylko miejsca używanego dla plików z tego systemu magazynu zaplecza.

• Wolne miejsce w pamięci podręcznej to dostępna przestrzeń w pamięci podręcznej.

• Szybkość recyklingu pamięci podręcznej oznacza tempo, w jakim stare pliki są usuwane z pamięci podręcznej, aby zrobić miejsce dla nowo żądanych plików. W przypadku jednego obiektu magazynującego to obliczenie zawiera tylko pliki przechowywane tam.

Stan klienta

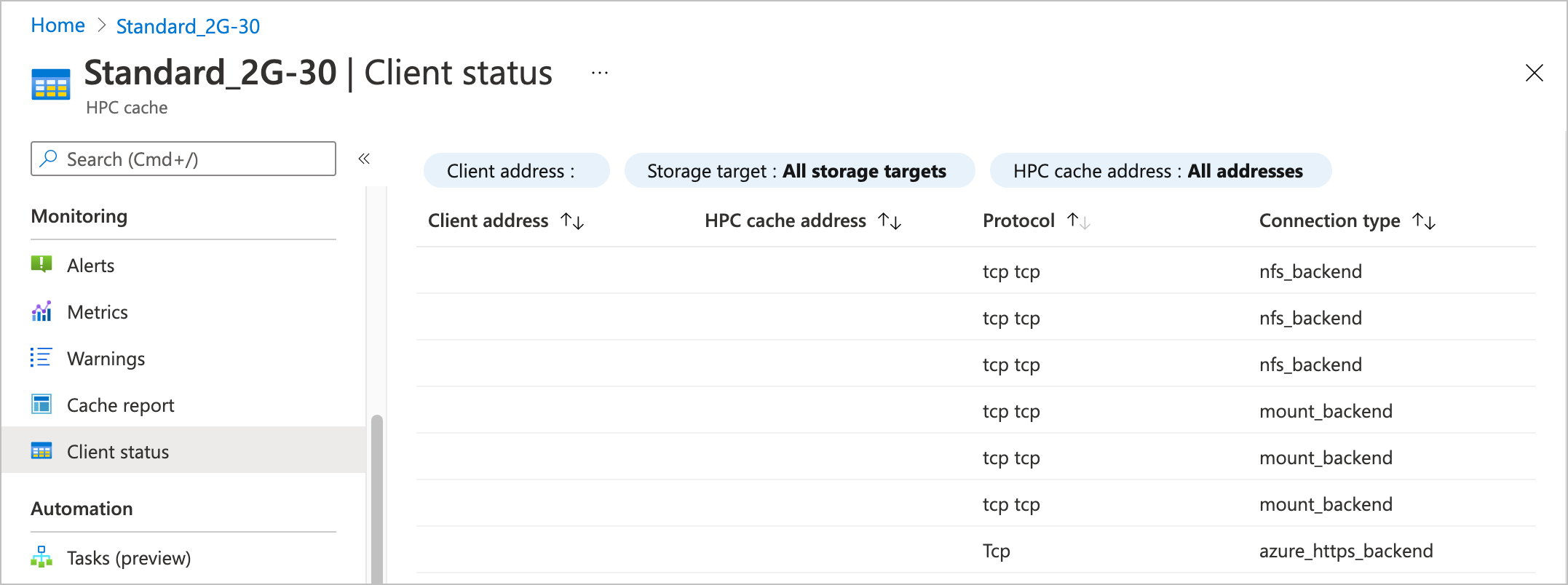

Strona Stan klienta zawiera listę maszyn klienckich połączonych z usługą Azure HPC Cache.

Tabelę można dostosować za pomocą filtrów, aby wyświetlić określony adres klienta lub zakres adresów, określony cel pamięci masowej lub indywidualny adres montowania pamięci podręcznej.

Typy połączeń pokazane w tabeli dotyczą połączeń klienta z docelowym punktem pamięci.

• azure_https_backend to bezpieczne połączenie klienta ze standardowym systemem usługi Azure Blob Storage.
• mount_backend to połączenie NFS z systemem sprzętowym NFS lub kontenerem blob z obsługą NFS.
• nfs_backend jest podobny do mount_backend połączenia, ale reprezentuje oddzielne połączenie używane przez wewnętrzne wywołanie procedury zdalnej systemu plików NFS zamiast tego zainicjowanego przez operację montowania klienta.

Te wartości mogą być przydatne podczas debugowania problemów z połączeniem między klientami i pamięcią podręczną HPC Cache.
