Konfigurowanie punktów końcowych przepływu danych MQTT

Ważne

Usługa Azure IoT Operations Preview — włączona przez usługę Azure Arc jest obecnie dostępna w wersji zapoznawczej. Nie należy używać tego oprogramowania w wersji zapoznawczej w środowiskach produkcyjnych.

Po udostępnieniu ogólnie dostępnej wersji należy wdrożyć nową instalację operacji usługi Azure IoT. Nie będzie można uaktualnić instalacji w wersji zapoznawczej.

Zobacz Dodatkowe warunki użytkowania wersji zapoznawczych platformy Microsoft Azure, aby zapoznać się z postanowieniami prawnymi dotyczącymi funkcji platformy Azure, które są w wersji beta lub wersji zapoznawczej albo w inny sposób nie zostały jeszcze wydane jako ogólnie dostępne.

Punkty końcowe przepływu danych MQTT są używane dla źródeł i miejsc docelowych MQTT. Możesz skonfigurować ustawienia punktu końcowego, protokół Transport Layer Security (TLS), uwierzytelnianie i inne ustawienia.

Wymagania wstępne

• Wystąpienie usługi Azure IoT Operations (wersja zapoznawcza)
• Skonfigurowany profil przepływu danych

Lokalny broker MQTT operacji usługi Azure IoT

Operacje usługi Azure IoT udostępnia wbudowany lokalny broker MQTT, którego można używać z przepływami danych. Broker MQTT może służyć jako źródło do odbierania komunikatów z innych systemów lub jako miejsca docelowego do wysyłania komunikatów do innych systemów.

Domyślny punkt końcowy

Podczas wdrażania operacji usługi Azure IoT punkt końcowy przepływu danych brokera MQTT o nazwie "default" jest tworzony z ustawieniami domyślnymi. Tego punktu końcowego można użyć jako źródła lub miejsca docelowego dla przepływów danych.

Ważne

Domyślny punkt końcowy musi być zawsze używany jako źródło lub miejsce docelowe w każdym przepływie danych. Aby dowiedzieć się więcej, zobacz Przepływy danych muszą używać lokalnego punktu końcowego brokera MQTT.

Domyślny punkt końcowy używa następujących ustawień:

• Host: aio-broker:18883 za pośrednictwem domyślnego odbiornika brokera MQTT
• Uwierzytelnianie: token konta usługi (SAT) za pośrednictwem domyślnego zasobu BrokerAuthentication
• TLS: włączone
• Zaufany certyfikat urzędu certyfikacji: domyślny certyfikat azure-iot-operations-aio-ca-trust-bundle urzędu certyfikacji z domyślnego głównego urzędu certyfikacji

Uwaga

Nie usuwaj domyślnego punktu końcowego. Jeśli usuniesz domyślny punkt końcowy, musisz go ponownie utworzyć przy użyciu tych samych ustawień.

Aby wyświetlić lub edytować domyślne ustawienia punktu końcowego brokera MQTT:

Portal

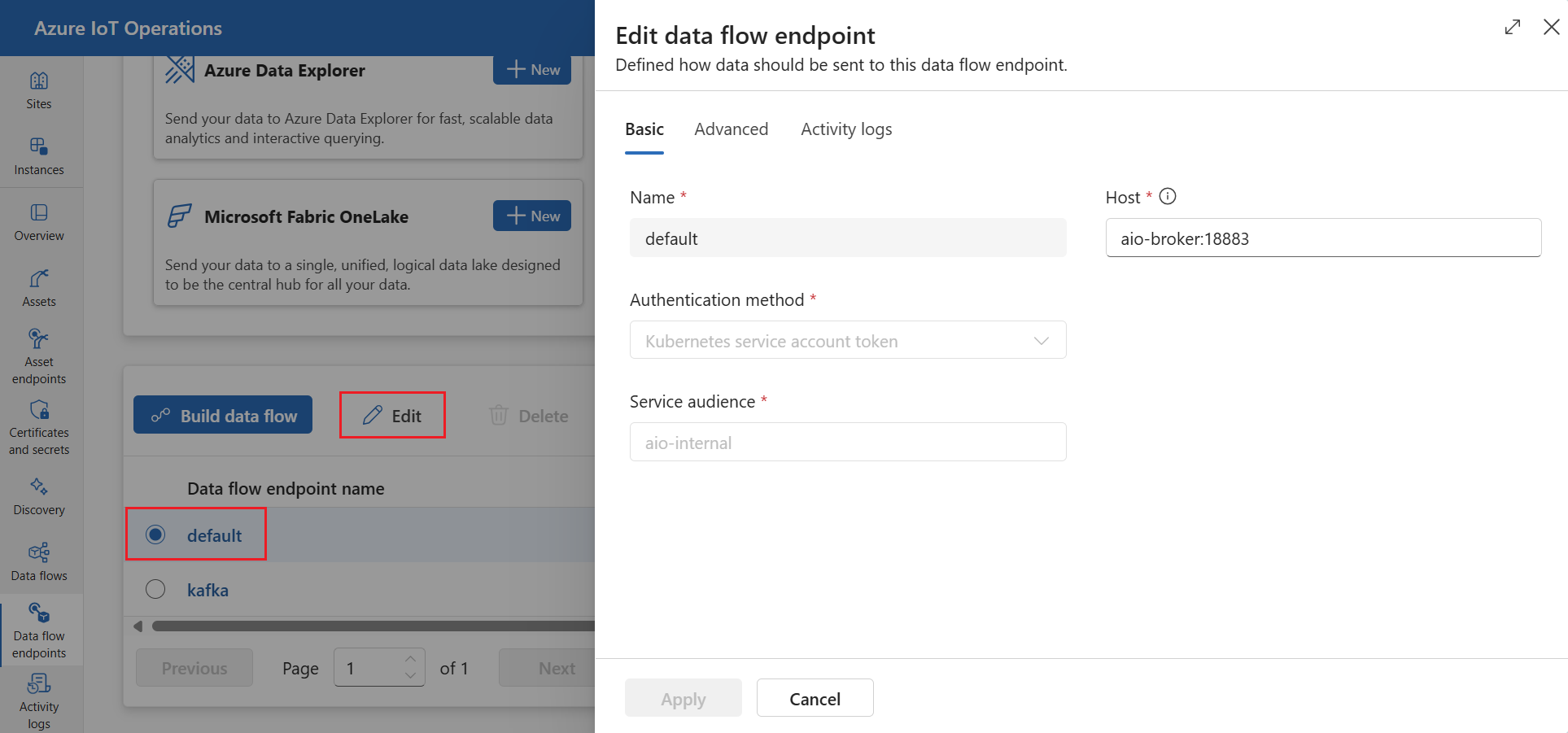

1. W środowisku operacji wybierz punkty końcowe przepływu danych.

2. Wybierz domyślny punkt końcowy, aby wyświetlić lub edytować ustawienia.



Bicep

Aby edytować domyślny punkt końcowy, utwórz plik Bicep .bicep z następującą zawartością. Zaktualizuj ustawienia zgodnie z potrzebami i zastąp wartości symboli zastępczych, na przykład <AIO_INSTANCE_NAME> własnymi.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-09-15-preview' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource defaultMqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-09-15-preview' = {
  parent: aioInstance
  name: 'default'
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: 'aio-broker:18883'
      authentication: {
        method: 'ServiceAccountToken'
        serviceAccountTokenSettings: {
          audience: 'aio-internal'
        }
      }
      tls: {
        mode: 'Enabled'
        trustedCaCertificateConfigMapRef: 'azure-iot-operations-aio-ca-trust-bundle'
      }
    }
  }
}

Następnie wdróż za pomocą interfejsu wiersza polecenia platformy Azure.

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Kubernetes

Domyślne ustawienia punktu końcowego brokera MQTT można wyświetlić w klastrze Kubernetes. Aby wyświetlić ustawienia, użyj następującego polecenia:

kubectl get dataflowendpoint default -n azure-iot-operations -o yaml

Tworzenie nowego punktu końcowego

Możesz również utworzyć nowe lokalne punkty końcowe brokera MQTT przy użyciu ustawień niestandardowych. Możesz na przykład utworzyć nowy punkt końcowy brokera MQTT przy użyciu innego portu, uwierzytelniania lub ustawień autoryzacji. Jednak nadal musisz zawsze używać domyślnego punktu końcowego jako źródła lub miejsca docelowego w każdym przepływie danych, nawet jeśli tworzysz nowe punkty końcowe.

Portal

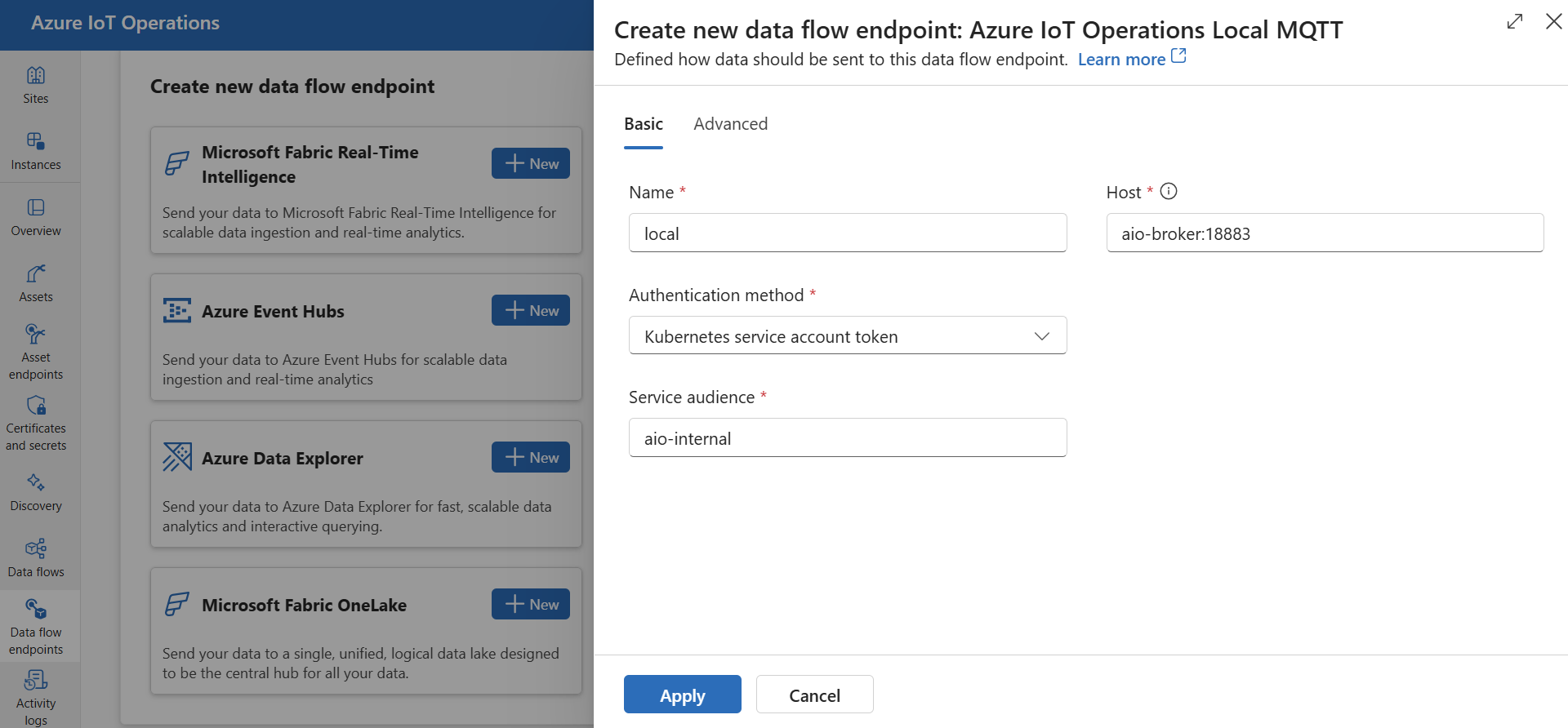

1. W środowisku operacji wybierz punkty końcowe przepływu danych.

2. W obszarze Tworzenie nowego punktu końcowego przepływu danych wybierz pozycję Operacje usługi Azure IoT Local MQTT>New.



   Wprowadź następujące ustawienia punktu końcowego:

   Ustawienie	opis
   Nazwa/nazwisko	Nazwa punktu końcowego przepływu danych.
   Gospodarz	Nazwa hosta i port brokera MQTT. Użyj formatu <hostname>:<port>
   Metoda uwierzytelniania	Metoda używana do uwierzytelniania. Wybieranie tokenu konta usługi lub certyfikatu X509
   Odbiorcy usługi	Odbiorcy tokenu konta usługi. Wymagane w przypadku korzystania z tokenu konta usługi.
   Certyfikat klienta X509	Certyfikat klienta X.509 używany do uwierzytelniania. Wymagane w przypadku używania certyfikatu X509.
   Klucz klienta X509	Klucz prywatny odpowiadający certyfikatowi klienta X.509. Wymagane w przypadku używania certyfikatu X509.
   Certyfikaty pośrednie X509	Certyfikaty pośrednie dla łańcucha certyfikatów klienta X.509. Wymagane w przypadku używania certyfikatu X509.

Bicep

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param endpointName string = '<ENDPOINT_NAME>'
param mqttBrokerHostname string = '<HOSTNAME>:<PORT>'
param trustedCA string = '<TRUST_BUNDLE>'
param serviceAccountAudience string = '<SA_AUDIENCE>'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-09-15-preview' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource MqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-09-15-preview' = {
  parent: aioInstance
  name: endpointName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: mqttBrokerHostname
      authentication: {
        method: 'ServiceAccountToken'
        serviceAccountTokenSettings: {
          audience: serviceAccountAudience
        }
      }
      tls: {
        mode: 'Enabled'
        trustedCaCertificateConfigMapRef: trustedCA
      }
    }
  }
}

Kubernetes

apiVersion: connectivity.iotoperations.azure.com/v1beta1
kind: DataflowEndpoint
metadata:
  name: <ENDPOINT_NAME>
  namespace: azure-iot-operations
spec:
  endpointType: Mqtt
  mqttSettings:
    host: "<HOSTNAME>:<PORT>"
    tls:
      mode: Enabled
      trustedCaCertificateConfigMapRef: <TRUST_BUNDLE>
    authentication:
      method: ServiceAccountToken
      serviceAccountTokenSettings:
        audience: <SA_AUDIENCE>

Azure Event Grid

Usługa Azure Event Grid udostępnia w pełni zarządzany broker MQTT, który współpracuje z przepływami danych operacji usługi Azure IoT. Aby skonfigurować punkt końcowy brokera MQTT usługi Azure Event Grid, zalecamy użycie tożsamości zarządzanej do uwierzytelniania.

Konfigurowanie przestrzeni nazw usługi Event Grid

Jeśli jeszcze tego nie zrobiono, najpierw utwórz przestrzeń nazw usługi Event Grid.

Włączanie protokołu MQTT

Po utworzeniu przestrzeni nazw usługi Event Grid przejdź do pozycji Konfiguracja i sprawdź:

• Włącz MQTT: zaznacz pole wyboru.
• Maksymalna liczba sesji klienta na nazwę uwierzytelniania: ustaw wartość na 3 lub więcej.

Opcja maksymalna sesji klienta jest ważna, aby przepływy danych mogły być skalowane w górę i nadal mogą się łączyć. Aby dowiedzieć się więcej, zobacz Obsługa wielu sesji usługi Event Grid MQTT.

Tworzenie obszaru tematu

Aby przepływy danych wysyłały lub odbierały komunikaty do brokera MQTT usługi Event Grid, należy utworzyć co najmniej jedno miejsce tematu w przestrzeni nazw usługi Event Grid. Obszar tematu można utworzyć w przestrzeni nazw usługi Event Grid, wybierając pozycję Miejsca>tematów Nowy obszar tematu.

Aby szybko rozpocząć pracę i przetestować, możesz utworzyć obszar tematu z symbolami # wieloznacznymi jako szablon tematu.

Przypisywanie uprawnień do tożsamości zarządzanej

Po utworzeniu obszaru tematu należy przypisać tożsamość zarządzaną rozszerzenia Usługi Azure IoT Operations Arc do przestrzeni nazw usługi Event Grid lub obszaru tematu.

W witrynie Azure Portal przejdź do klastra Kubernetes połączonego z usługą Arc i wybierz pozycję Rozszerzenia ustawień>. Na liście rozszerzeń znajdź nazwę rozszerzenia Operacje usługi Azure IoT. Skopiuj nazwę rozszerzenia.

Następnie przejdź do obszaru nazw >usługi Event Grid Access Control (IAM)>Dodaj przypisanie roli. Przypisz tożsamość zarządzaną rozszerzenia Usługi Azure IoT Operations Arc z odpowiednią rolą, na przykład EventGrid TopicSpaces Publisher lub EventGrid TopicSpaces Subscriber. Dzięki temu tożsamość zarządzana ma niezbędne uprawnienia do wysyłania lub odbierania komunikatów dla wszystkich obszarów tematów w przestrzeni nazw.

Alternatywnie można przypisać rolę na poziomie przestrzeni tematu. Przejdź do obszaru >tematu Kontrola dostępu (IAM)>Dodaj przypisanie roli. Przypisz tożsamość zarządzaną rozszerzenia Usługi Azure IoT Operations Arc z odpowiednią rolą, na przykład EventGrid TopicSpaces Publisher lub EventGrid TopicSpaces Subscriber. Daje to tożsamości zarządzanej niezbędne uprawnienia do wysyłania lub odbierania komunikatów dla określonego obszaru tematu.

Tworzenie punktu końcowego przepływu danych

Po skonfigurowaniu przestrzeni nazw usługi Event Grid można utworzyć punkt końcowy przepływu danych dla brokera MQTT usługi Event Grid.

Portal

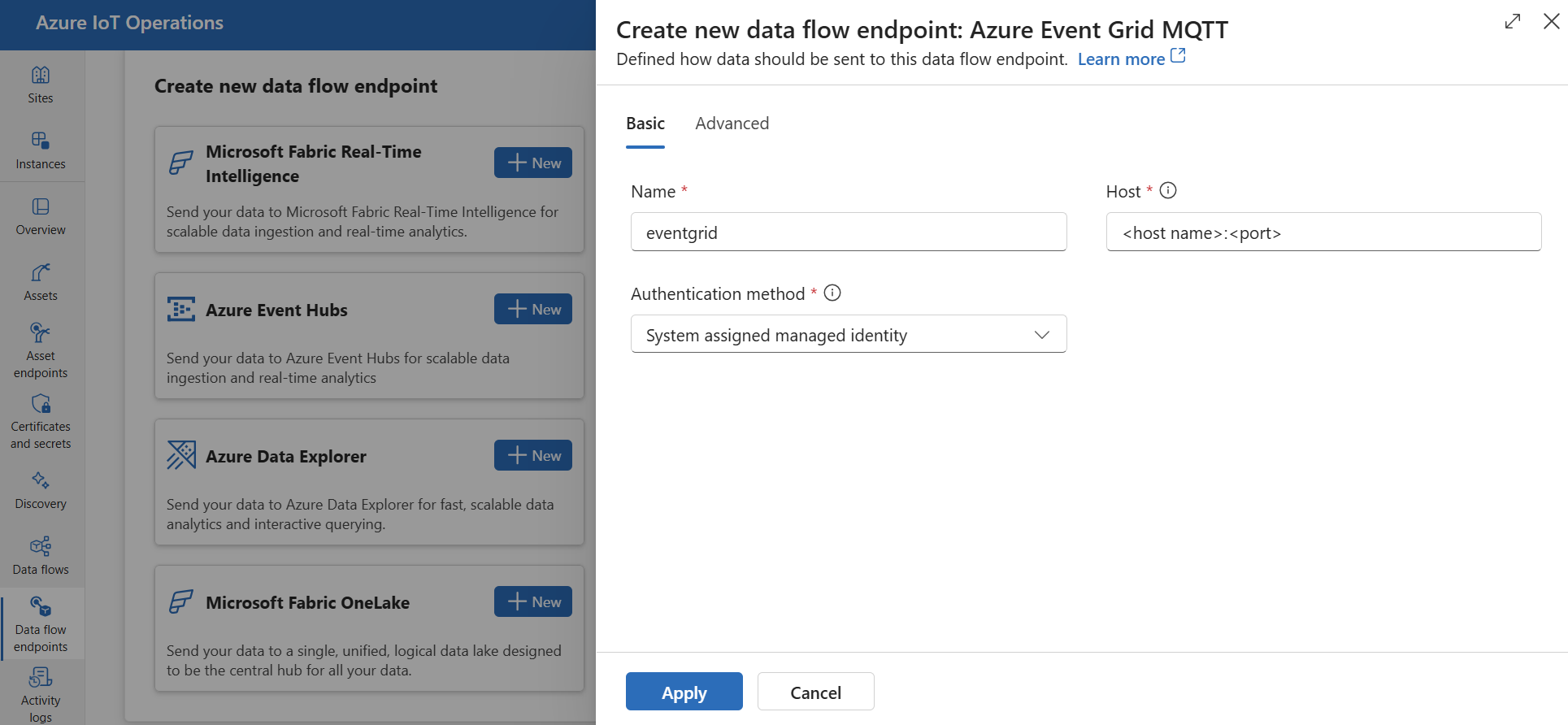

1. W środowisku operacji wybierz kartę Punkty końcowe przepływu danych.

2. W obszarze Tworzenie nowego punktu końcowego przepływu danych wybierz pozycję Azure Event Grid MQTT>Nowy.



   Wprowadź następujące ustawienia punktu końcowego:

   Ustawienie	opis
   Nazwa/nazwisko	Nazwa punktu końcowego przepływu danych.
   Gospodarz	Nazwa hosta i port brokera MQTT usługi Event Grid. Użyj formatu <NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883
   Metoda uwierzytelniania	Metoda używana do uwierzytelniania. Wybieranie tożsamości zarządzanej przypisanej przez system

3. Wybierz pozycję Zastosuj , aby aprowizować punkt końcowy.

Bicep

Utwórz plik Bicep .bicep z następującą zawartością.

param aioInstanceName string = '<AIO_INSTANCE_NAME>'
param customLocationName string = '<CUSTOM_LOCATION_NAME>'
param endpointName string = '<ENDPOINT_NAME>'
param eventGridHostName string = '<NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883'

resource aioInstance 'Microsoft.IoTOperations/instances@2024-09-15-preview' existing = {
  name: aioInstanceName
}
resource customLocation 'Microsoft.ExtendedLocation/customLocations@2021-08-31-preview' existing = {
  name: customLocationName
}
resource remoteMqttBrokerDataflowEndpoint 'Microsoft.IoTOperations/instances/dataflowEndpoints@2024-09-15-preview' = {
  parent: aioInstance
  name: endpointName
  extendedLocation: {
    name: customLocation.id
    type: 'CustomLocation'
  }
  properties: {
    endpointType: 'Mqtt'
    mqttSettings: {
      host: eventGridHostName
      authentication: {
        method: 'SystemAssignedManagedIdentity'
        systemAssignedManagedIdentitySettings: {}
      }
      tls: {
        mode: 'Enabled'
      }
    }
  }
}

Następnie wdróż za pomocą interfejsu wiersza polecenia platformy Azure.

az deployment group create --resource-group <RESOURCE_GROUP> --template-file <FILE>.bicep

Kubernetes

Utwórz plik manifestu .yaml kubernetes z następującą zawartością.

apiVersion: connectivity.iotoperations.azure.com/v1beta1
kind: DataflowEndpoint
metadata:
  name: <ENDPOINT_NAME>
  namespace: azure-iot-operations
spec:
  endpointType: Mqtt
  mqttSettings:
    host: <NAMESPACE>.<REGION>-1.ts.eventgrid.azure.net:8883
    authentication:
      method: SystemAssignedManagedIdentity
      systemAssignedManagedIdentitySettings:
        {}
    tls:
      mode: Enabled

Następnie zastosuj plik manifestu do klastra Kubernetes.

kubectl apply -f <FILE>.yaml

Po utworzeniu punktu końcowego możesz użyć go w przepływie danych, aby nawiązać połączenie z brokerem MQTT usługi Event Grid jako źródłem lub miejscem docelowym. Tematy MQTT są konfigurowane w przepływie danych.

Używanie uwierzytelniania certyfikatu X.509 w usłudze Event Grid

Zalecamy używanie tożsamości zarządzanej do uwierzytelniania. Możesz również użyć uwierzytelniania certyfikatu X.509 za pomocą brokera MQTT usługi Event Grid.

Jeśli używasz uwierzytelniania X.509 z brokerem MQTT usługi Event Grid, przejdź do konfiguracji przestrzeni nazw >usługi Event Grid i sprawdź następujące ustawienia:

• Włącz MQTT: zaznacz pole wyboru.
• Włącz alternatywne źródła nazw uwierzytelniania klienta: zaznacz pole wyboru.
• Nazwa podmiotu certyfikatu: wybierz tę opcję na liście rozwijanej.
• Maksymalna liczba sesji klienta na nazwę uwierzytelniania: ustaw wartość na 3 lub więcej.

Alternatywne uwierzytelnianie klienta i opcje maksymalnej sesji klienta umożliwiają przepływom danych używanie nazwy podmiotu certyfikatu klienta do uwierzytelniania zamiast MQTT CONNECT Username. Ta funkcja jest ważna, aby przepływy danych mogły zduplikować wiele wystąpień i nadal być w stanie nawiązać połączenie. Aby dowiedzieć się więcej, zobacz Event Grid MQTT client certificate authentication and Multi-session support (Uwierzytelnianie certyfikatu klienta MQTT usługi Event Grid i obsługa wielu sesji).

Następnie wykonaj kroki opisane w certyfikacie X.509, aby skonfigurować punkt końcowy przy użyciu ustawień certyfikatu X.509.

Ograniczenie subskrypcji udostępnionej usługi Event Grid

Broker MQTT usługi Azure Event Grid nie obsługuje subskrypcji udostępnionych, co oznacza, że nie można ustawić wartości większej instanceCount niż 1 w profilu przepływu danych, jeśli usługa Event Grid jest używana jako źródło (gdzie przepływ danych subskrybuje komunikaty) dla przepływu danych. W takim przypadku jeśli ustawisz wartość instanceCount większą niż 1, uruchomienie przepływu danych nie powiedzie się.

Niestandardowe brokery MQTT

W przypadku innych brokerów MQTT można skonfigurować punkt końcowy, protokół TLS, uwierzytelnianie i inne ustawienia zgodnie z potrzebami.

Portal

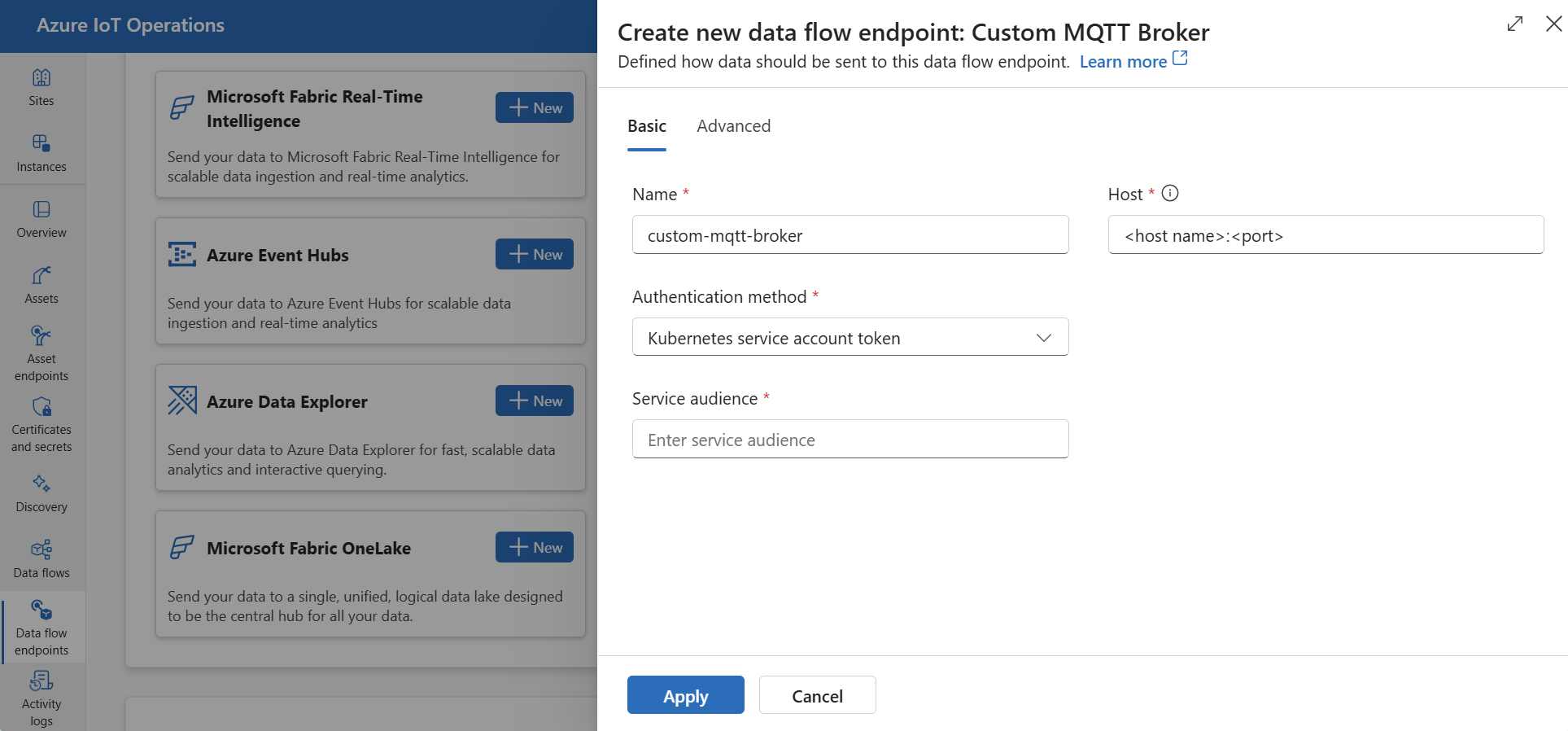

1. W środowisku operacji wybierz kartę Punkty końcowe przepływu danych.

2. W obszarze Tworzenie nowego punktu końcowego przepływu danych wybierz pozycję Niestandardowy broker>MQTT Nowy.



3. Wprowadź następujące ustawienia punktu końcowego:

   Ustawienie	opis
   Nazwa/nazwisko	Nazwa punktu końcowego przepływu danych
   Gospodarz	Nazwa hosta punktu końcowego brokera MQTT w formacie <hostname>.<port>.
   Metoda uwierzytelniania	Metoda używana do uwierzytelniania. Wybierz pozycję Tożsamość zarządzana przypisana przez system, Tożsamość zarządzana przypisana przez użytkownika lub Token konta usługi.
   Odbiorcy usługi	Odbiorcy tokenu konta usługi. Wymagane w przypadku korzystania z tokenu konta usługi.
   Client ID	Identyfikator klienta tożsamości zarządzanej przypisanej przez użytkownika. Wymagane w przypadku korzystania z tożsamości zarządzanej przypisanej przez użytkownika.
   Identyfikator dzierżawy	Identyfikator dzierżawy tożsamości zarządzanej przypisanej przez użytkownika. Wymagane w przypadku korzystania z tożsamości zarządzanej przypisanej przez użytkownika.
   Nazwa wpisu tajnego tokenu dostępu	Nazwa wpisu tajnego kubernetes zawierającego token SAS. Wymagane w przypadku korzystania z tokenu dostępu.

4. Wybierz pozycję Zastosuj , aby aprowizować punkt końcowy.

Bicep

mqttSettings: {
  authentication: {
    // See available authentication methods below
  }
  host: '<HOST>:<PORT>'
  tls: {
    mode: 'Enabled' // or 'Disabled'
    trustedCaCertificateConfigMapRef: '<TRUSTED_CA_CERT_CONFIGMAP>'
  }
}

Kubernetes

spec:
  endpointType: Mqtt
  mqttSettings:
    host: <HOST>:<PORT>
    authentication:
      # See available authentication methods below
    tls:
      mode: Enabled # or Disabled
      trustedCaCertificateConfigMapRef: <TRUSTED_CA_CERT_CONFIGMAP>

Aby dostosować ustawienia punktu końcowego MQTT, zobacz poniższe sekcje, aby uzyskać więcej informacji.

Dostępne metody uwierzytelniania

Następujące metody uwierzytelniania są dostępne dla punktów końcowych przepływu danych brokera MQTT. Aby uzyskać więcej informacji na temat włączania bezpiecznych ustawień przez skonfigurowanie usługi Azure Key Vault i włączanie tożsamości obciążeń, zobacz Włączanie bezpiecznych ustawień we wdrożeniu usługi Azure IoT Operations Preview.

Certyfikat X.509

Wiele brokerów MQTT, takich jak Event Grid, obsługuje uwierzytelnianie X.509. Przepływy danych mogą prezentować certyfikat X.509 klienta i negocjować komunikację TLS.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Podstawowa, a następnie wybierz pozycję Metoda>uwierzytelniania X509 certyfikatu.

Wprowadź następujące ustawienia punktu końcowego:

Ustawienie	opis
Certyfikat klienta X509	Certyfikat klienta X.509 używany do uwierzytelniania.
Certyfikaty pośrednie X509	Certyfikaty pośrednie dla łańcucha certyfikatów klienta X.509.
Klucz klienta X509	Klucz prywatny odpowiadający certyfikatowi klienta X.509.

Bicep

mqttSettings: {
  authentication: {
    method: 'X509Certificate'
      x509CertificateSettings:
        secretRef: '<X509_SECRET_NAME>'
  }
}

Kubernetes

Aby użyć uwierzytelniania certyfikatu X.509, należy utworzyć wpis tajny z certyfikatem i kluczem prywatnym. Użyj wpisu tajnego TLS platformy Kubernetes zawierającego certyfikat publiczny i klucz prywatny. Na przykład:

kubectl create secret tls my-tls-secret -n azure-iot-operations \
  --cert=path/to/cert/file \
  --key=path/to/key/file

mqttSettings:
  authentication:
    method: X509Certificate
    x509CertificateSettings:
      secretRef: <X509_SECRET_NAME>

Tożsamość zarządzana przypisana przez system

Aby użyć tożsamości zarządzanej przypisanej przez system do uwierzytelniania, nie musisz tworzyć wpisu tajnego. Tożsamość zarządzana przypisana przez system jest używana do uwierzytelniania za pomocą brokera MQTT.

Przed skonfigurowaniem punktu końcowego upewnij się, że tożsamość zarządzana operacji usługi Azure IoT ma niezbędne uprawnienia do nawiązywania połączenia z brokerem MQTT.

1. W witrynie Azure Portal przejdź do wystąpienia operacji usługi Azure IoT i wybierz pozycję Przegląd.
2. Skopiuj nazwę rozszerzenia wymienionego po rozszerzeniu Usługi Azure IoT Operations Arc. Na przykład azure-iot-operations-xxxx7.
3. Wyszukaj tożsamość zarządzaną w witrynie Azure Portal przy użyciu nazwy rozszerzenia. Na przykład wyszukaj ciąg azure-iot-operations-xxxx7.
4. Przypisz rolę do tożsamości zarządzanej rozszerzenia Usługi Azure IoT Operations Arc, która udziela uprawnień do nawiązywania połączenia z brokerem MQTT. Na przykład za pomocą brokera MQTT usługi Azure Event Grid przypisz tożsamość zarządzaną do przestrzeni nazw usługi Event Grid lub obszaru tematu z odpowiednią rolą.
5. Skonfiguruj punkt końcowy przy użyciu ustawień tożsamości zarządzanej przypisanej przez system.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Podstawowa, a następnie wybierz pozycję Metoda>uwierzytelniania Przypisana tożsamość zarządzana przez system.

Bicep

mqttSettings: {
  authentication: {
    method: 'SystemAssignedManagedIdentity'
    systemAssignedManagedIdentitySettings: {}
  }
}

Kubernetes

mqttSettings:
  authentication:
    method: SystemAssignedManagedIdentity
    systemAssignedManagedIdentitySettings:
      {}

W większości przypadków użycia z usługą Event Grid można pozostawić ustawienia puste, jak pokazano. Spowoduje to ustawienie odbiorców tożsamości zarządzanej na typowych odbiorców https://eventgrid.azure.netusługi Event Grid. Jeśli musisz ustawić inną grupę odbiorców, możesz określić ją w ustawieniach.

Portal

Nieobsługiwane.

Bicep

mqttSettings: {
  authentication: {
    method: 'SystemAssignedManagedIdentity'
    systemAssignedManagedIdentitySettings: {
      audience: 'https://<AUDIENCE>'
    }
  }
}

Kubernetes

mqttSettings:
  authentication:
    method: SystemAssignedManagedIdentity
    systemAssignedManagedIdentitySettings:
      audience: https://<AUDIENCE>

Tożsamość zarządzana przypisana przez użytkownika

Aby użyć tożsamości zarządzanej przez użytkownika do uwierzytelniania, należy najpierw wdrożyć operacje usługi Azure IoT z włączonymi bezpiecznymi ustawieniami. Aby dowiedzieć się więcej, zobacz Włączanie bezpiecznych ustawień we wdrożeniu usługi Azure IoT Operations Preview.

Następnie określ metodę uwierzytelniania tożsamości zarządzanej przypisanej przez użytkownika wraz z identyfikatorem klienta i identyfikatorem dzierżawy tożsamości zarządzanej.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Podstawowa, a następnie wybierz pozycję Metoda>uwierzytelniania Przypisana przez użytkownika tożsamość zarządzana.

Bicep

mqttSettings: {
  authentication: {
    method: 'UserAssignedManagedIdentity'
    userAssignedManagedIdentitySettings: {
      cliendId: '<ID>'
      tenantId: '<ID>'
      // Optional, defaults to 'https://eventgrid.azure.net/.default'
      // scope: 'https://<SCOPE_URL>'
    }
  }
}

Kubernetes

mqttSettings:
  authentication:
    method: UserAssignedManagedIdentity
    userAssignedManagedIdentitySettings:
      clientId: <ID>
      tenantId: <ID>
      # Optional, defaults to 'https://eventgrid.azure.net/.default'
      # scope: https://<SCOPE_URL>

W tym miejscu zakres jest opcjonalny i domyślnie https://eventgrid.azure.net/.default działa dla wszystkich przestrzeni nazw usługi Azure Event Grid. Jeśli musisz ustawić inny zakres, możesz określić go w ustawieniach za pośrednictwem platformy Bicep lub Kubernetes.

Token konta usługi Kubernetes (SAT)

Aby użyć tokenu konta usługi Kubernetes (SAT) do uwierzytelniania, nie musisz tworzyć wpisu tajnego. Sat służy do uwierzytelniania za pomocą brokera MQTT przez dopasowanie odbiorców.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Podstawowa, a następnie wybierz pozycję Token konta usługi metody>uwierzytelniania.

Wprowadź odbiorców usługi.

Bicep

mqttSettings: {
  authentication: {
    method: 'ServiceAccountToken'
    serviceAccountTokenSettings: {
      audience: '<YOUR_SERVICE_ACCOUNT_AUDIENCE>'
    }
  }
}

Kubernetes

mqttSettings:
  authentication:
    method: ServiceAccountToken
    serviceAccountTokenSettings:
      audience: <YOUR_SERVICE_ACCOUNT_AUDIENCE>

Anonimowe

Aby użyć uwierzytelniania anonimowego, ustaw metodę uwierzytelniania na Anonymous.

Portal

Jeszcze nieobsługiwane w środowisku operacji. Zobacz znane problemy.

Bicep

Jeszcze nieobsługiwane przez Bicep. Zobacz znane problemy.

Kubernetes

mqttSettings:
  authentication:
    method: Anonymous
    anonymousSettings:
      {}

Ustawienia zaawansowane

Możesz ustawić zaawansowane ustawienia punktu końcowego przepływu danych brokera MQTT, takie jak TLS, zaufany certyfikat urzędu certyfikacji, ustawienia obsługi komunikatów MQTT i CloudEvents. Te ustawienia można ustawić na karcie Zaawansowane portal punktu końcowego przepływu danych w ramach niestandardowego zasobu punktu końcowego przepływu danych.

Portal

W środowisku operacji wybierz kartę Zaawansowane dla punktu końcowego przepływu danych.

Bicep

// See sections below for explanation of each setting
mqttSettings: {
  qos: 1
  retain: 'Keep'
  sessionExpirySeconds: 3600
  keepAliveSeconds: 60
  maxInflightMessages: 100
  protocol: WebSockets
  clientIdPrefix: 'dataflow'
  CloudEventAttributes: 'Propagate' // or 'CreateOrRemap'
}

Kubernetes

# See sections below for explanation of each setting
mqttSettings:
  qos: 1
  retain: Keep
  sessionExpirySeconds: 3600
  keepAliveSeconds: 60
  maxInflightMessages: 100
  protocol: WebSockets
  clientIdPrefix: dataflow
  CloudEventAttributes: Propagate # or CreateOrRemap

Ustawienia protokołu TLS

Tryb TLS

Aby włączyć lub wyłączyć protokół TLS dla punktu końcowego platformy Kafka, zaktualizuj mode ustawienie w ustawieniach protokołu TLS.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola wyboru obok włączonego trybu TLS.

Bicep

mqttSettings: {
  tls: {
    mode: 'Enabled' // or 'Disabled'
  }
}

Kubernetes

mqttSettings:
  tls:
    mode: Enabled # or Disabled

Tryb TLS można ustawić na Enabled lub Disabled. Jeśli tryb jest ustawiony na Enabled, przepływ danych używa bezpiecznego połączenia z brokerem platformy Kafka. Jeśli tryb jest ustawiony na Disabled, przepływ danych używa niezabezpieczonego połączenia z brokerem platformy Kafka.

Zaufany certyfikat urzędu certyfikacji

Skonfiguruj zaufany certyfikat urzędu certyfikacji dla punktu końcowego MQTT w celu nawiązania bezpiecznego połączenia z brokerem MQTT. To ustawienie jest ważne, jeśli broker MQTT używa certyfikatu z podpisem własnym lub certyfikatu podpisanego przez niestandardowy urząd certyfikacji, który nie jest domyślnie zaufany.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane, a następnie użyj pola mapy konfiguracji certyfikatu zaufanego urzędu certyfikacji, aby określić ConfigMap zawierającą zaufany certyfikat urzędu certyfikacji.

Bicep

mqttSettings: {
  tls: {
    trustedCaCertificateConfigMapRef: '<YOUR_CA_CERTIFICATE>'
  }
}

Kubernetes

mqttSettings:
  tls:
    trustedCaCertificateConfigMapRef: <YOUR_CA_CERTIFICATE>

Ta mapa konfiguracji powinna zawierać certyfikat urzędu certyfikacji w formacie PEM. ConfigMap musi znajdować się w tej samej przestrzeni nazw co zasób przepływu danych MQTT. Na przykład:

kubectl create configmap client-ca-configmap --from-file root_ca.crt -n azure-iot-operations

---

Napiwek

Podczas nawiązywania połączenia z brokerem MQTT usługi Event Grid certyfikat urzędu certyfikacji nie jest wymagany, ponieważ usługa Event Hubs domyślnie używa certyfikatu podpisanego przez publiczny urząd certyfikacji, który jest domyślnie zaufany.

Prefiks identyfikatora klienta

Dla klienta MQTT można ustawić prefiks identyfikatora klienta. Identyfikator klienta jest generowany przez dołączenie nazwy wystąpienia przepływu danych do prefiksu.

Uwaga

Większość aplikacji nie powinna modyfikować prefiksu identyfikatora klienta. Nie modyfikuj tego po początkowym wdrożeniu operacji IoT. Zmiana prefiksu identyfikatora klienta po wdrożeniu może spowodować utratę danych.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola Prefiks identyfikatora klienta, aby określić prefiks.

Bicep

mqttSettings: {
  clientIdPrefix: '<YOUR_PREFIX>'
}

Kubernetes

mqttSettings:
  clientIdPrefix: <YOUR_PREFIX>

QoS

Możesz ustawić poziom jakości usług (QoS) dla komunikatów MQTT na 1 lub 0. Wartość domyślna to 1.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane, a następnie użyj pola Jakość usługi (QoS), aby określić poziom QoS.

Bicep

mqttSettings: {
  qos: 1 // Or 0
}

Kubernetes

mqttSettings:
  qos: 1 # Or 0

Zachowaj

retain Użyj ustawienia , aby określić, czy przepływ danych powinien zachować flagę zachowywania w komunikatach MQTT. Wartość domyślna to Keep.

Ustawienie tego pola Keep na wartość jest przydatne, aby upewnić się, że broker zdalny ma te same komunikaty przechowywane jako broker lokalny, co może być ważne w scenariuszach ujednoliconej przestrzeni nazw (UNS).

Jeśli ustawiono Neverwartość , flaga zachowania zostanie usunięta z komunikatów MQTT. Może to być przydatne, gdy nie chcesz, aby broker zdalny zachowywał komunikaty lub jeśli broker zdalny nie obsługuje zachowania.

Aby skonfigurować ustawienia zachowania:

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola Zachowaj , aby określić ustawienie zachowania.

Bicep

mqttSettings: {
  retain: Keep // or Never
}

Kubernetes

mqttSettings:
  retain: Keep # or Never

Ustawienie zachowania ma zastosowanie tylko wtedy, gdy przepływ danych używa punktu końcowego MQTT jako źródła i miejsca docelowego. Na przykład w scenariuszu mostka MQTT.

Ważne

Broker MQTT usługi Azure Event Grid obecnie nie obsługuje flagi zachowania. Oznacza to, że jeśli dla punktu końcowego brokera MQTT usługi Event Grid ustawiono flagę Keep zachowywania i jest ona używana jako miejsce docelowe, komunikaty są odrzucane. Aby tego uniknąć, ustaw flagę zachowywania na Never wartość w przypadku korzystania z brokera MQTT usługi Event Grid jako miejsca docelowego.

Wygaśnięcie sesji

Interwał wygaśnięcia sesji można ustawić dla klienta MQTT przepływu danych. Interwał wygaśnięcia sesji to maksymalny czas przechowywania sesji MQTT w przypadku rozłączenia klienta przepływu danych. Wartość domyślna to 3600 sekund. Aby skonfigurować interwał wygaśnięcia sesji:

Portal

Na stronie ustawienia punktu końcowego przepływu danych operacji wybierz kartę Zaawansowane , a następnie użyj pola Wygaśnięcie sesji, aby określić interwał wygaśnięcia sesji.

Bicep

mqttSettings: {
  sessionExpirySeconds: 3600
}

Kubernetes

mqttSettings:
  sessionExpirySeconds: 3600

Protokół MQTT lub WebSockets

Domyślnie obiekty WebSocket nie są włączone. Aby użyć protokołu MQTT za pośrednictwem obiektów WebSocket, ustaw protocol pole na WebSocketswartość .

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola Protokół , aby określić protokół.

Bicep

mqttSettings: {
  protocol: 'WebSockets'
}

Kubernetes

mqttSettings:
  protocol: WebSockets

Maksymalna liczba komunikatów wlotowych

Można ustawić maksymalną liczbę komunikatów w locie, które może mieć klient MQTT przepływu danych. Ustawieniem domyślnym jest 100.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola Maksymalna liczba komunikatów w locie, aby określić maksymalną liczbę komunikatów inflight.

Bicep

mqttSettings: {
  maxInflightMessages: 100
}

Kubernetes

mqttSettings:
  maxInflightMessages: 100

W przypadku subskrybowania, gdy punkt końcowy MQTT jest używany jako źródło, jest to maksymalna liczba odbieranych. W przypadku publikowania, gdy punkt końcowy MQTT jest używany jako miejsce docelowe, jest to maksymalna liczba komunikatów do wysłania przed oczekiwaniem na potwierdzenie.

Zachowaj życie

Możesz ustawić interwał utrzymania aktywności dla klienta MQTT przepływu danych. Interwał utrzymania aktywności to maksymalny czas bezczynności klienta przepływu danych przed wysłaniem komunikatu PINGREQ do brokera. Wartość domyślna to 60 sekund.

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane , a następnie użyj pola Zachowaj żywość , aby określić interwał utrzymania aktywności.

Bicep

mqttSettings: {
  keepAliveSeconds: 60
}

Kubernetes

mqttSettings:
  keepAliveSeconds: 60

CloudEvents

CloudEvents to sposób opisywania danych zdarzeń w typowy sposób. Ustawienia CloudEvents służą do wysyłania lub odbierania komunikatów w formacie CloudEvents. Usługi CloudEvents można używać w przypadku architektur opartych na zdarzeniach, w których różne usługi muszą komunikować się ze sobą u tych samych lub różnych dostawców chmury.

Dostępne CloudEventAttributes opcje to Propagate lubCreateOrRemap. Aby skonfigurować ustawienia cloudEvents:

Portal

Na stronie ustawienia punktu końcowego przepływu danych środowiska operacji wybierz kartę Zaawansowane, a następnie użyj pola Atrybuty zdarzeń w chmurze, aby określić ustawienie CloudEvents.

Bicep

mqttSettings: {
  CloudEventAttributes: 'Propagate' // or 'CreateOrRemap'
}

Kubernetes

mqttSettings:
  CloudEventAttributes: Propagate # or CreateOrRemap

Poniższe sekcje zawierają więcej informacji na temat ustawień cloudEvents.

Propagacja ustawienia

Właściwości CloudEvent są przekazywane dla komunikatów zawierających wymagane właściwości. Jeśli komunikat nie zawiera wymaganych właściwości, komunikat jest przekazywany w następujący sposób.

Nazwisko	Wymagania	Przykładowa wartość	Wartość wyjściowa
specversion	Tak	1.0	Przekazywane w formacie jest
type	Tak	ms.aio.telemetry	Przekazywane w formacie jest
source	Tak	aio://mycluster/myoven	Przekazywane w formacie jest
id	Tak	A234-1234-1234	Przekazywane w formacie jest
subject	Nie.	aio/myoven/telemetry/temperature	Przekazywane w formacie jest
time	Nie.	2018-04-05T17:31:00Z	Przekazywane tak, jak to jest. Nie jest wypoczęty.
datacontenttype	Nie.	application/json	Zmieniono typ zawartości danych wyjściowych po opcjonalnym etapie przekształcania.
dataschema	Nie.	sr://fabrikam-schemas/123123123234234234234234#1.0.0	Jeśli schemat przekształcania danych wyjściowych zostanie podany w konfiguracji przekształcania, dataschema zostanie zmieniony na schemat wyjściowy.

Ustawienie CreateOrRemap

Właściwości CloudEvent są przekazywane dla komunikatów zawierających wymagane właściwości. Jeśli komunikat nie zawiera wymaganych właściwości, zostaną wygenerowane właściwości.

Nazwisko	Wymagania	Wygenerowana wartość, jeśli brakuje
specversion	Tak	1.0
type	Tak	ms.aio-dataflow.telemetry
source	Tak	aio://<target-name>
id	Tak	Wygenerowany identyfikator UUID w kliencie docelowym
subject	Nie.	Temat wyjściowy, w którym jest wysyłany komunikat
time	Nie.	Wygenerowany jako RFC 3339 w kliencie docelowym
datacontenttype	Nie.	Zmieniono na typ zawartości danych wyjściowych po opcjonalnym etapie przekształcania
dataschema	Nie.	Schemat zdefiniowany w rejestrze schematów

Następne kroki

Aby dowiedzieć się więcej na temat przepływów danych, zobacz Tworzenie przepływu danych.
