Konfigurowanie tunelu użytkownika zawsze włączonej sieci VPN dla usługi Virtual WAN

2024-06-13

Funkcja Always On została wprowadzona w kliencie sieci VPN systemu Windows 10. Zawsze włączone jest możliwość obsługi połączenia sieci VPN. W przypadku opcji Zawsze włączone aktywny profil sieci VPN może łączyć się automatycznie i pozostać połączony na podstawie wyzwalaczy, takich jak logowanie użytkownika, zmiana stanu sieci lub aktywny ekran urządzenia.

Bramy z funkcją Always On można używać do ustanawiania trwałych tuneli użytkownika i tuneli urządzeń na platformie Azure.

Zawsze włączone połączenia sieci VPN obejmują jeden z dwóch typów tuneli:

Tunel urządzenia: łączy się z określonymi serwerami sieci VPN, zanim użytkownicy zalogują się do urządzenia. Scenariusze łączności logowania wstępnego i zarządzanie urządzeniami korzystają z tunelu urządzenia.
Tunel użytkownika: łączy się tylko po zalogowaniu się użytkowników do urządzenia. Za pomocą tuneli użytkownika można uzyskiwać dostęp do zasobów organizacji za pośrednictwem serwerów sieci VPN.

Tunele urządzeń i tunele użytkowników działają niezależnie od profilów sieci VPN. Można je połączyć w tym samym czasie i mogą używać różnych metod uwierzytelniania i innych ustawień konfiguracji sieci VPN, zgodnie z potrzebami.

Wymagania wstępne

Należy utworzyć konfigurację punkt-lokacja i edytować przypisanie koncentratora wirtualnego. Aby uzyskać instrukcje, zobacz następujące sekcje:

Konfigurowanie tunelu użytkownika

Zainstaluj certyfikaty klienta na kliencie systemu Windows, jak pokazano w tym artykule dotyczącym klienta sieci VPN typu punkt-lokacja. Certyfikat musi znajdować się w bieżącym magazynie użytkowników.
Klienta zawsze włączonej sieci VPN można skonfigurować za pomocą programu PowerShell, programu Configuration Manager lub usługi Intune, postępując zgodnie z instrukcjami w temacie Konfigurowanie zawsze włączonych połączeń sieci VPN klienta systemu Windows 10 lub nowszego.

Przykładowa konfiguracja tunelu użytkownika

Po skonfigurowaniu bramy sieci wirtualnej i zainstalowaniu certyfikatu klienta w magazynie komputera lokalnego na kliencie systemu Windows skonfiguruj tunel urządzenia klienckiego, korzystając z poniższych przykładów. Należy pamiętać, że te przykłady zostały zweryfikowane w systemie Windows 10.

Skopiuj następujący tekst i zapisz go jako usercert.ps1:

Param(
[string]$xmlFilePath,
[string]$ProfileName
)

$a = Test-Path $xmlFilePath
echo $a

$ProfileXML = Get-Content $xmlFilePath

echo $XML

$ProfileNameEscaped = $ProfileName -replace ' ', '%20'

$Version = 201606090004

$ProfileXML = $ProfileXML -replace '<', '&lt;'
$ProfileXML = $ProfileXML -replace '>', '&gt;'
$ProfileXML = $ProfileXML -replace '"', '&quot;'

$nodeCSPURI = './Vendor/MSFT/VPNv2'
$namespaceName = "root\cimv2\mdm\dmmap"
$className = "MDM_VPNv2_01"

$session = New-CimSession

try
{
$newInstance = New-Object Microsoft.Management.Infrastructure.CimInstance $className, $namespaceName
$property = [Microsoft.Management.Infrastructure.CimProperty]::Create("ParentID", "$nodeCSPURI", 'String', 'Key')
$newInstance.CimInstanceProperties.Add($property)
$property = [Microsoft.Management.Infrastructure.CimProperty]::Create("InstanceID", "$ProfileNameEscaped", 'String', 'Key')
$newInstance.CimInstanceProperties.Add($property)
$property = [Microsoft.Management.Infrastructure.CimProperty]::Create("ProfileXML", "$ProfileXML", 'String', 'Property')
$newInstance.CimInstanceProperties.Add($property)

$session.CreateInstance($namespaceName, $newInstance)
$Message = "Created $ProfileName profile."
Write-Host "$Message"
}
catch [Exception]
{
$Message = "Unable to create $ProfileName profile: $_"
Write-Host "$Message"
exit
}
$Message = "Complete."
Write-Host "$Message"

Skopiuj następujący tekst i zapisz go jako VPNProfile.xml w tym samym folderze co usercert.ps1. Edytuj następujący tekst, aby był zgodny ze środowiskiem:

<Servers>azuregateway-1234-56-78dc.cloudapp.net</Servers> <= Can be found in the VpnSettings.xml in the downloaded profile zip file
<Address>192.168.3.5</Address> <= IP of resource in the vnet or the vnet address space
<Address>192.168.3.4</Address> <= IP of resource in the vnet or the vnet address space
<PrefixSize>32</PrefixSize> <= Subnet mask

 <VPNProfile>
   <NativeProfile>
 <Servers>azuregateway-b115055e-0882-49bc-a9b9-7de45cba12c0-8e6946892333.vpn.azure.com</Servers>
 <NativeProtocolType>IKEv2</NativeProtocolType>
 <Authentication>
 <UserMethod>Eap</UserMethod>
 <Eap>
 <Configuration>
 <EapHostConfig xmlns="http://www.microsoft.com/provisioning/EapHostConfig"><EapMethod><Type xmlns="http://www.microsoft.com/provisioning/EapCommon">13</Type><VendorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorId><VendorType xmlns="http://www.microsoft.com/provisioning/EapCommon">0</VendorType><AuthorId xmlns="http://www.microsoft.com/provisioning/EapCommon">0</AuthorId></EapMethod><Config xmlns="http://www.microsoft.com/provisioning/EapHostConfig"><Eap xmlns="http://www.microsoft.com/provisioning/BaseEapConnectionPropertiesV1"><Type>13</Type><EapType xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV1"><CredentialsSource><CertificateStore><SimpleCertSelection>true</SimpleCertSelection></CertificateStore></CredentialsSource><ServerValidation><DisableUserPromptForServerValidation>false</DisableUserPromptForServerValidation><ServerNames></ServerNames></ServerValidation><DifferentUsername>false</DifferentUsername><PerformServerValidation xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">false</PerformServerValidation><AcceptServerName xmlns="http://www.microsoft.com/provisioning/EapTlsConnectionPropertiesV2">false</AcceptServerName></EapType></Eap></Config></EapHostConfig>
 </Configuration>
 </Eap>
 </Authentication>
 <RoutingPolicyType>SplitTunnel</RoutingPolicyType>
  <!-- disable the addition of a class based route for the assigned IP address on the VPN interface -->
 <DisableClassBasedDefaultRoute>true</DisableClassBasedDefaultRoute>
   </NativeProfile>
   <!-- use host routes(/32) to prevent routing conflicts -->
   <Route>
 <Address>192.168.3.5</Address>
 <PrefixSize>32</PrefixSize>
   </Route>
   <Route>
 <Address>192.168.3.4</Address>
 <PrefixSize>32</PrefixSize>
   </Route>
 <!-- traffic filters for the routes specified above so that only this traffic can go over the device tunnel -->
   <TrafficFilter>
 <RemoteAddressRanges>192.168.3.4, 192.168.3.5</RemoteAddressRanges>
   </TrafficFilter>
 <!-- need to specify always on = true -->
 <AlwaysOn>true</AlwaysOn>
 <RememberCredentials>true</RememberCredentials>
 <!--new node to register client IP address in DNS to enable manage out -->
 <RegisterDNS>true</RegisterDNS>
 </VPNProfile>

Uruchom program Powershell jako Administrator.
W programie PowerShell przejdź do folderu, w którym znajduje się plik usercert.ps1 i VPNProfile.xml , a następnie uruchom następujące polecenie:
```

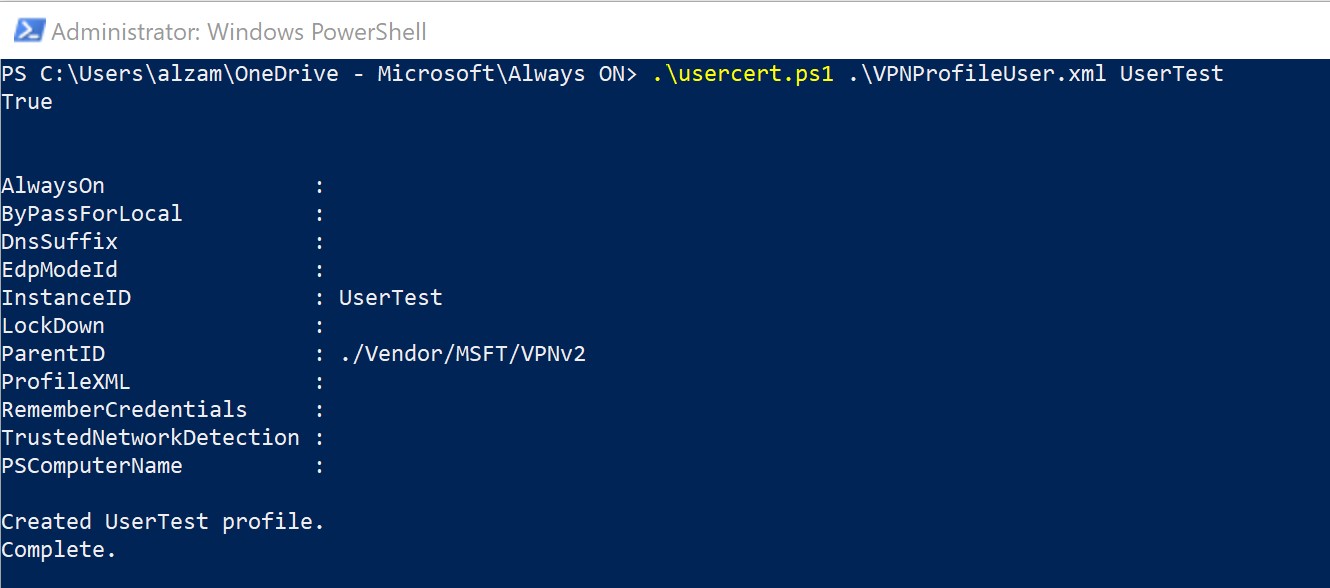

C:\> .\usercert.ps1 .\VPNProfile.xml UserTest
```
W obszarze Ustawienia sieci VPN wyszukaj wpis UserTest , a następnie wybierz pozycję Połącz.
Jeśli połączenie powiedzie się, pomyślnie skonfigurowano tunel użytkownika Always On.

Aby usunąć profil

Aby usunąć profil, wykonaj następujące kroki:

Uruchom następujące polecenie:
```

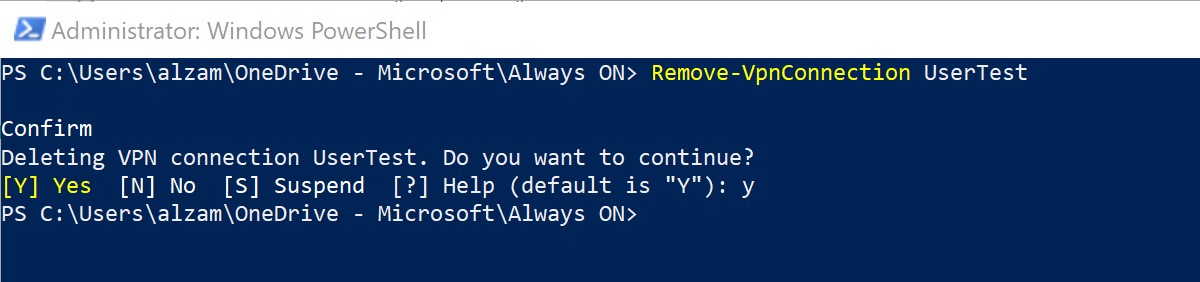

C:\> Remove-VpnConnection UserTest
```
Odłącz połączenie i wyczyść pole wyboru Połącz automatycznie .

Następne kroki

Aby uzyskać więcej informacji na temat usługi Virtual WAN, zobacz często zadawane pytania.
