Używanie usługi Private Link w wirtualnej sieci WAN
Usługa Azure Private Link to technologia, która umożliwia łączenie ofert platformy jako usługi platformy Azure przy użyciu łączności prywatnych adresów IP przez uwidacznianie prywatnych punktów końcowych. Usługa Azure Virtual WAN umożliwia wdrożenie prywatnego punktu końcowego w jednej z sieci wirtualnych połączonych z dowolnym koncentratorem wirtualnym. Ten link prywatny zapewnia łączność z dowolną inną siecią wirtualną lub gałęzią połączoną z tą samą usługą Virtual WAN.
Zanim rozpoczniesz
W krokach w tym artykule przyjęto założenie, że wirtualna sieć WAN została już wdrożona z co najmniej jednym koncentratorem i co najmniej dwie sieci wirtualne połączone z usługą Virtual WAN.
Aby utworzyć nową wirtualną sieć WAN i nowe centrum, wykonaj kroki opisane w następujących artykułach:
Tworzenie punktu końcowego łącza prywatnego

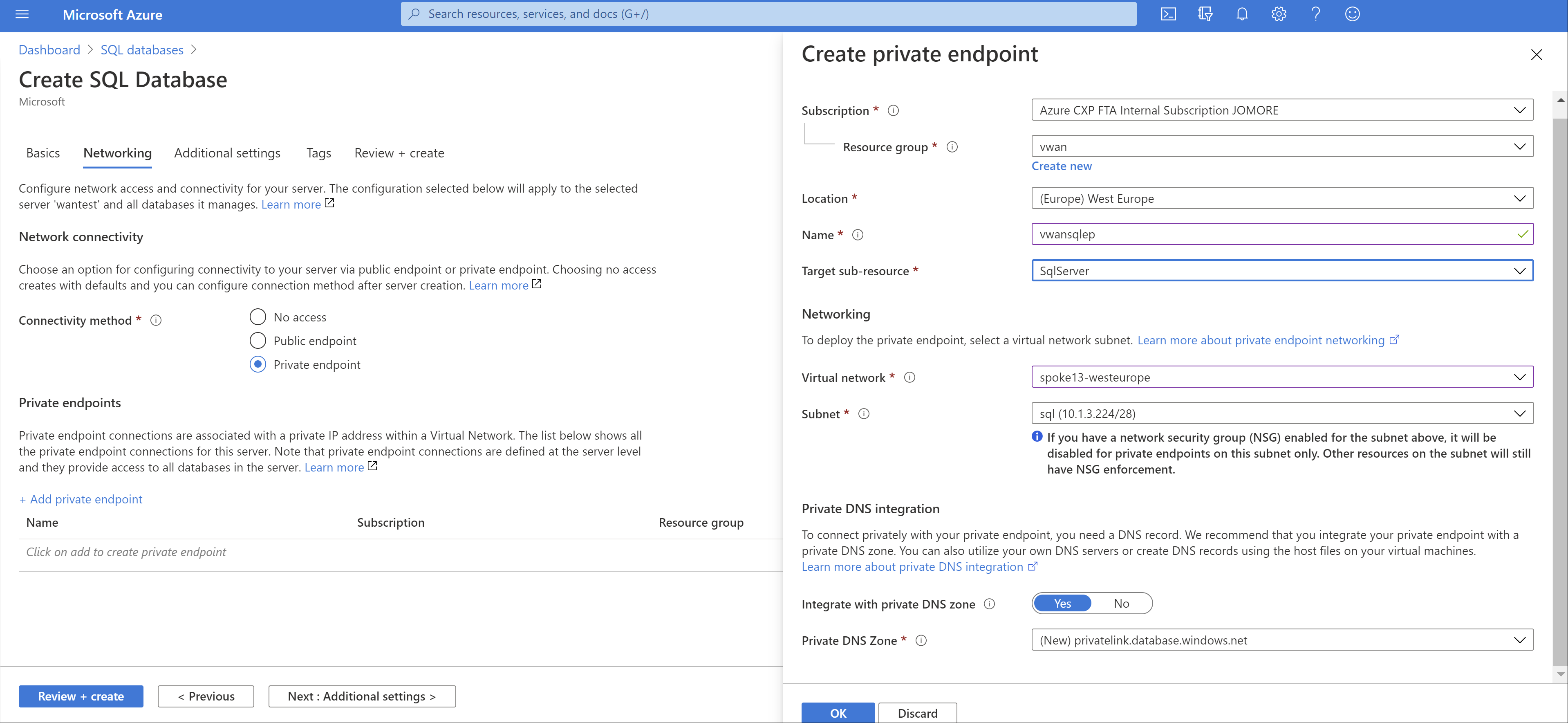

Możesz utworzyć punkt końcowy łącza prywatnego dla wielu różnych usług. W tym przykładzie używamy usługi Azure SQL Database. Więcej informacji na temat tworzenia prywatnego punktu końcowego dla usługi Azure SQL Database można znaleźć w przewodniku Szybki start: Tworzenie prywatnego punktu końcowego przy użyciu witryny Azure Portal. Na poniższej ilustracji przedstawiono konfigurację sieci usługi Azure SQL Database:

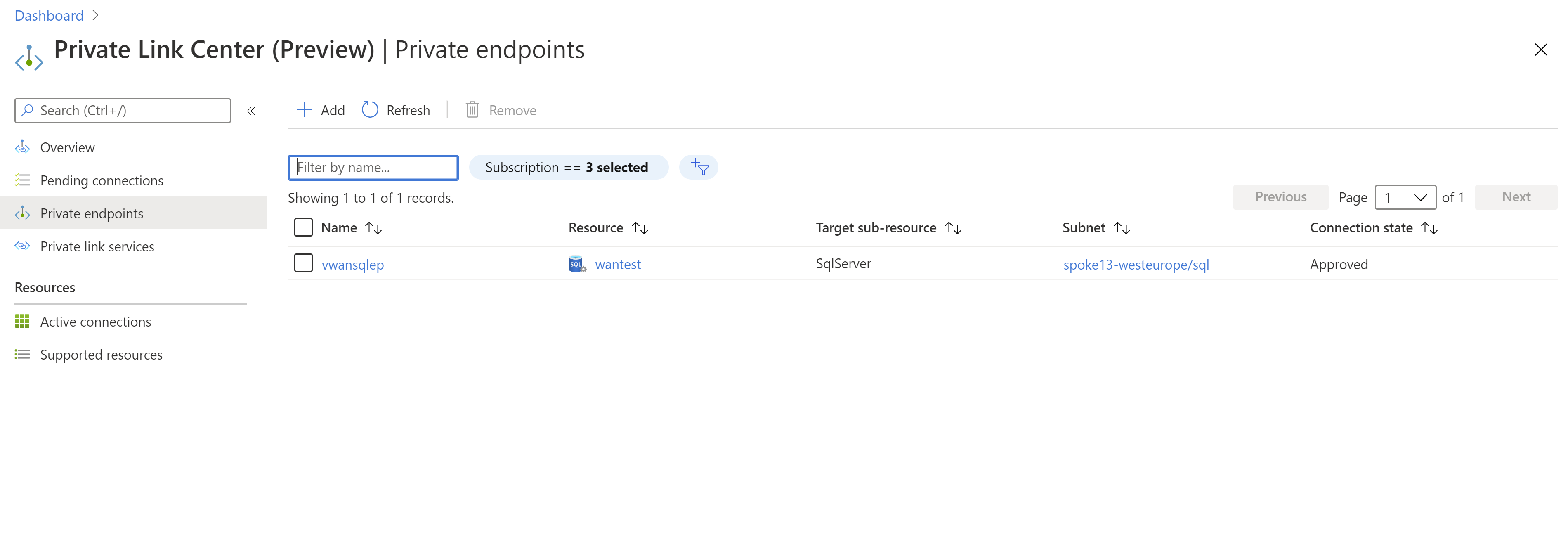

Po utworzeniu usługi Azure SQL Database możesz zweryfikować prywatny adres IP punktu końcowego przeglądający prywatne punkty końcowe:

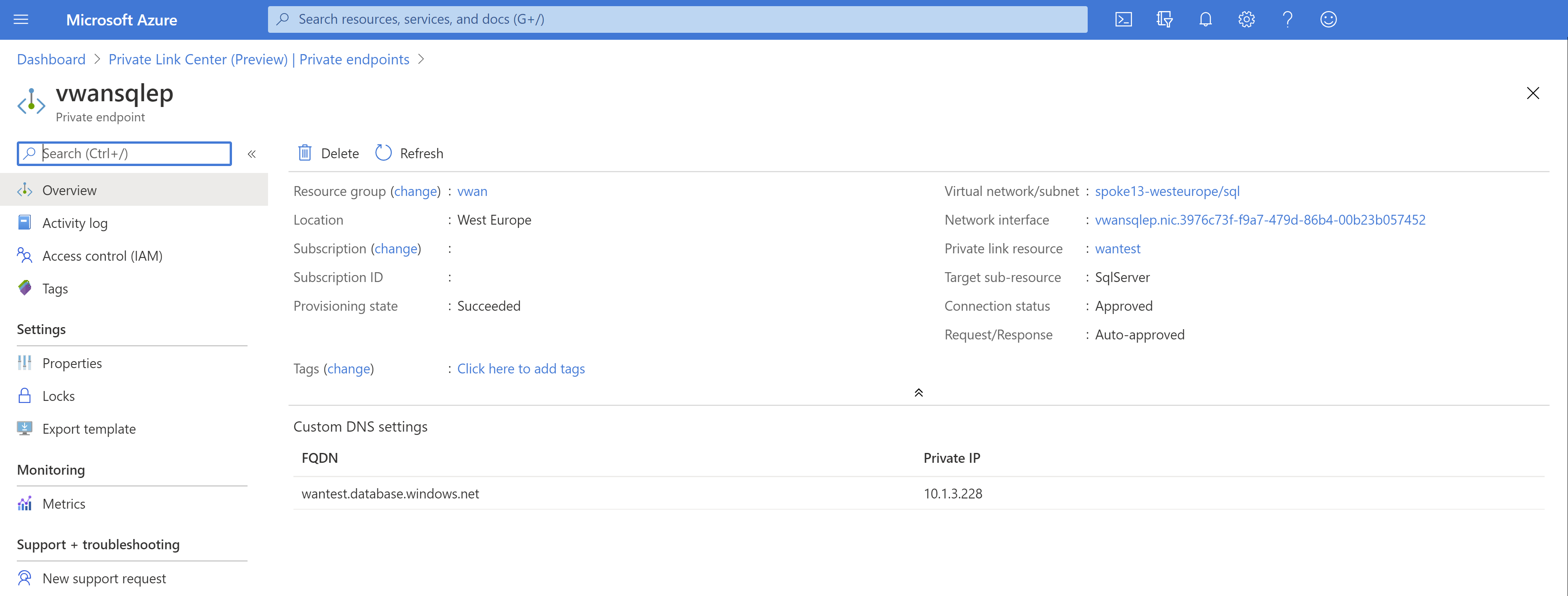

Po kliknięciu utworzonego prywatnego punktu końcowego powinien zostać wyświetlony jego prywatny adres IP i w pełni kwalifikowana nazwa domeny (FQDN). Prywatny punkt końcowy powinien mieć adres IP w zakresie sieci wirtualnej, w której została wdrożona (10.1.3.0/24):
Weryfikowanie łączności z tej samej sieci wirtualnej
W tym przykładzie zweryfikujemy łączność z usługą Azure SQL Database z maszyny wirtualnej z systemem Linux za pomocą zainstalowanych narzędzi MS SQL. Pierwszym krokiem jest sprawdzenie, czy rozpoznawanie nazw DNS działa, a w pełni kwalifikowana nazwa domeny usługi Azure SQL Database jest rozpoznawana jako prywatny adres IP w tej samej sieci wirtualnej, w której wdrożono prywatny punkt końcowy (10.1.3.0/24):
nslookup wantest.database.windows.net
Server: 127.0.0.53
Address: 127.0.0.53#53
Non-authoritative answer:
wantest.database.windows.net canonical name = wantest.privatelink.database.windows.net.
Name: wantest.privatelink.database.windows.net
Address: 10.1.3.228

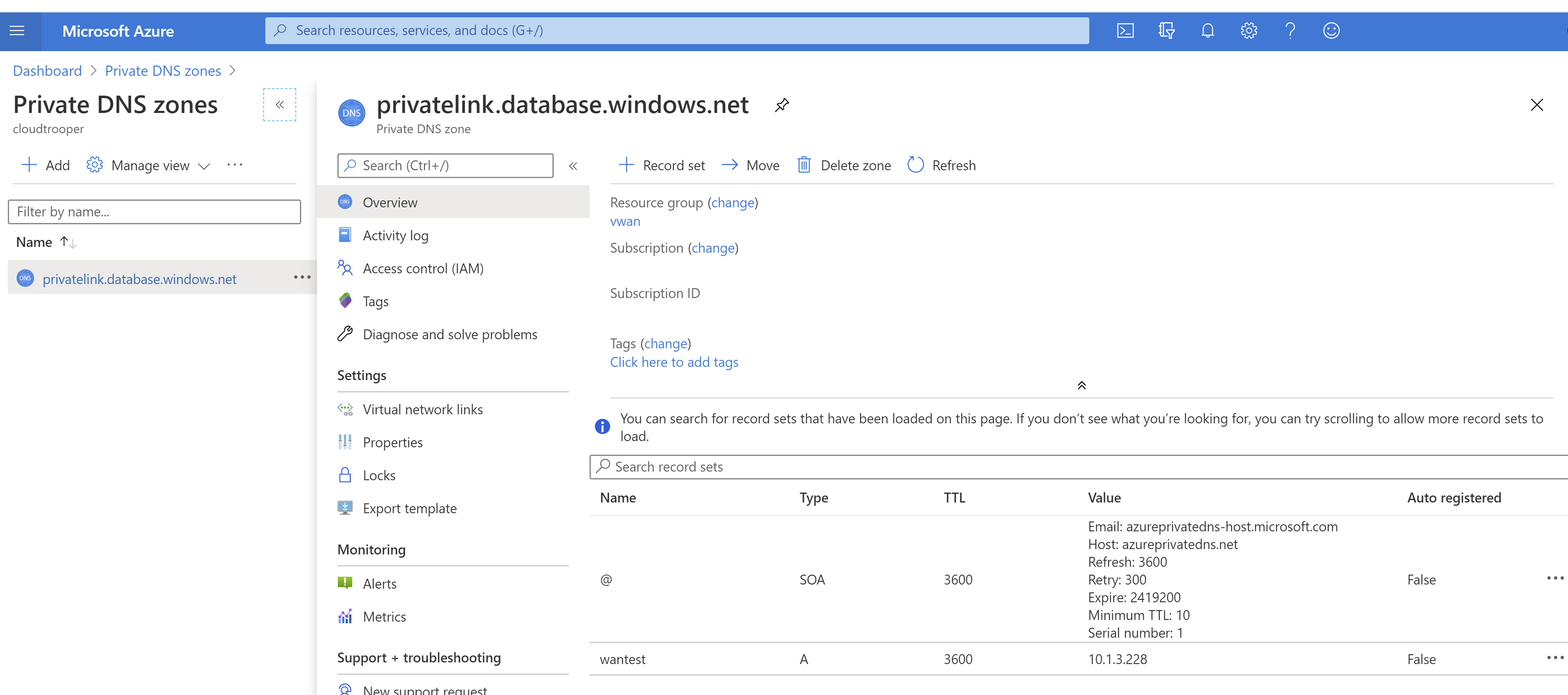

Jak widać w poprzednich danych wyjściowych, nazwa FQDN wantest.database.windows.net jest mapowana na wantest.privatelink.database.windows.net, że prywatna strefa DNS utworzona wzdłuż prywatnego punktu końcowego zostanie rozpoznana jako prywatny adres 10.1.3.228IP . Zaglądanie do prywatnej strefy DNS potwierdzi, że istnieje rekord A dla prywatnego punktu końcowego zamapowanego na prywatny adres IP:
Po zweryfikowaniu prawidłowego rozpoznawania nazw DNS możemy spróbować nawiązać połączenie z bazą danych:
query="SELECT CONVERT(char(15), CONNECTIONPROPERTY('client_net_address'));"
sqlcmd -S wantest.database.windows.net -U $username -P $password -Q "$query"
10.1.3.75
Jak widać, używamy specjalnego zapytania SQL, które daje nam źródłowy adres IP widoczny przez serwer SQL od klienta. W takim przypadku serwer widzi klienta z prywatnym adresem IP (10.1.3.75), co oznacza, że ruch przechodzi z sieci wirtualnej bezpośrednio do prywatnego punktu końcowego.
Ustaw zmienne username i password dopasuj poświadczenia zdefiniowane w usłudze Azure SQL Database, aby przykłady w tym przewodniku działały.
Połączenie z innej sieci wirtualnej
Teraz, gdy jedna sieć wirtualna w usłudze Azure Virtual WAN ma łączność z prywatnym punktem końcowym, wszystkie inne sieci wirtualne i gałęzie połączone z usługą Virtual WAN mogą mieć również dostęp do niej. Aby wymienić dwa przykłady, musisz zapewnić łączność za pośrednictwem dowolnego z modeli obsługiwanych przez usługę Azure Virtual WAN, takich jak scenariusz Any-to-any lub scenariusz z siecią wirtualną usług udostępnionych.
Po połączeniu sieci wirtualnej lub gałęzi z siecią wirtualną, w której wdrożono prywatny punkt końcowy, należy skonfigurować rozpoznawanie nazw DNS:
- Jeśli łączysz się z prywatnym punktem końcowym z sieci wirtualnej, możesz użyć tej samej strefy prywatnej, która została utworzona w usłudze Azure SQL Database.
- W przypadku nawiązywania połączenia z prywatnym punktem końcowym z gałęzi (sieć VPN typu lokacja-lokacja, sieć VPN typu punkt-lokacja lub usługa ExpressRoute) należy użyć lokalnego rozpoznawania nazw DNS.

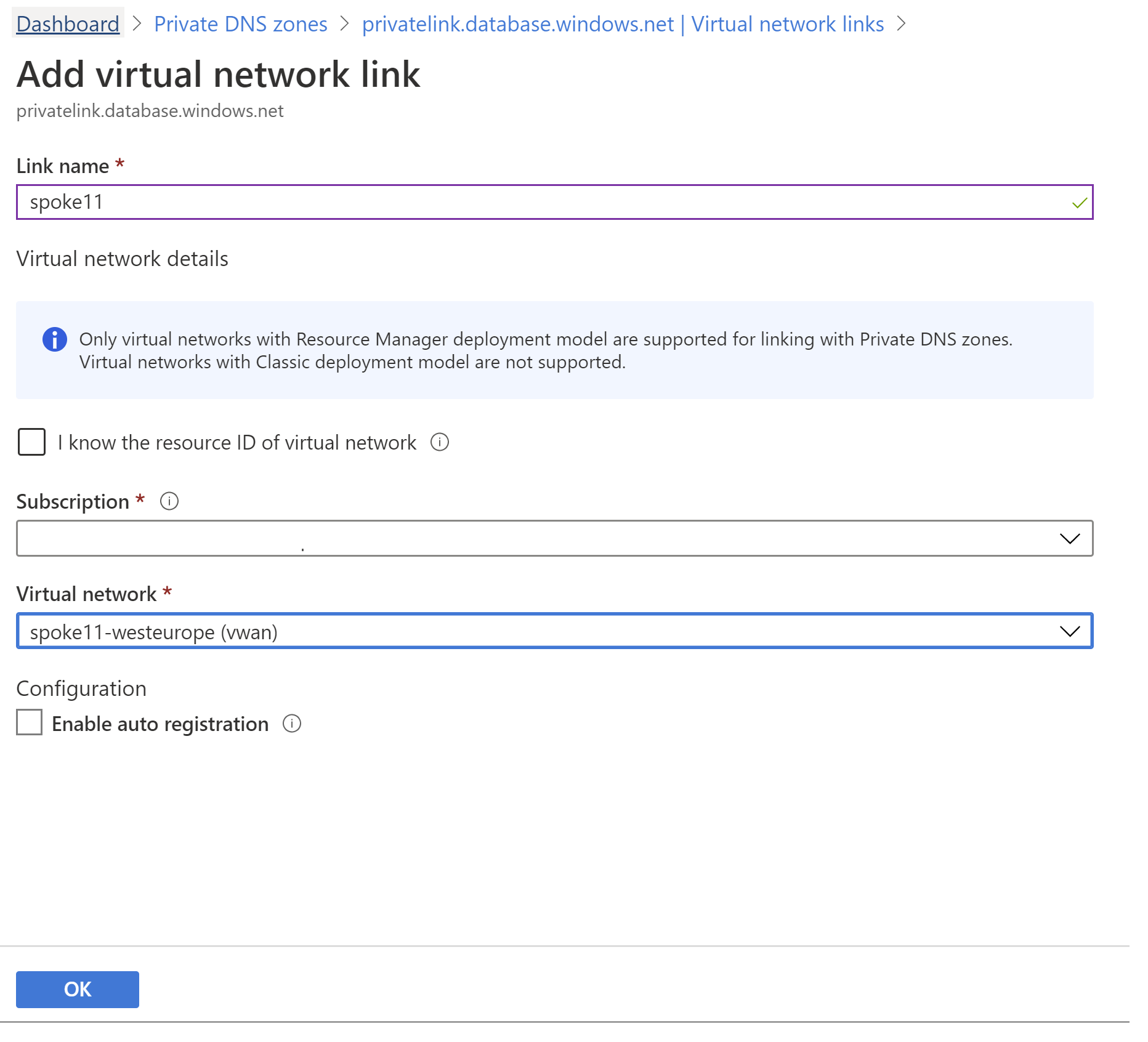

W tym przykładzie nawiązujemy połączenie z innej sieci wirtualnej. Najpierw dołącz prywatną strefę DNS do nowej sieci wirtualnej, aby jej obciążenia mogły rozpoznać w pełni kwalifikowaną nazwę domeny usługi Azure SQL Database do prywatnego adresu IP. Odbywa się to przez połączenie prywatnej strefy DNS z nową siecią wirtualną:
Teraz każda maszyna wirtualna w dołączonej sieci wirtualnej powinna poprawnie rozpoznać nazwę FQDN usługi Azure SQL Database na prywatny adres IP łącza prywatnego:
nslookup wantest.database.windows.net
Server: 127.0.0.53
Address: 127.0.0.53#53
Non-authoritative answer:
wantest.database.windows.net canonical name = wantest.privatelink.database.windows.net.
Name: wantest.privatelink.database.windows.net
Address: 10.1.3.228

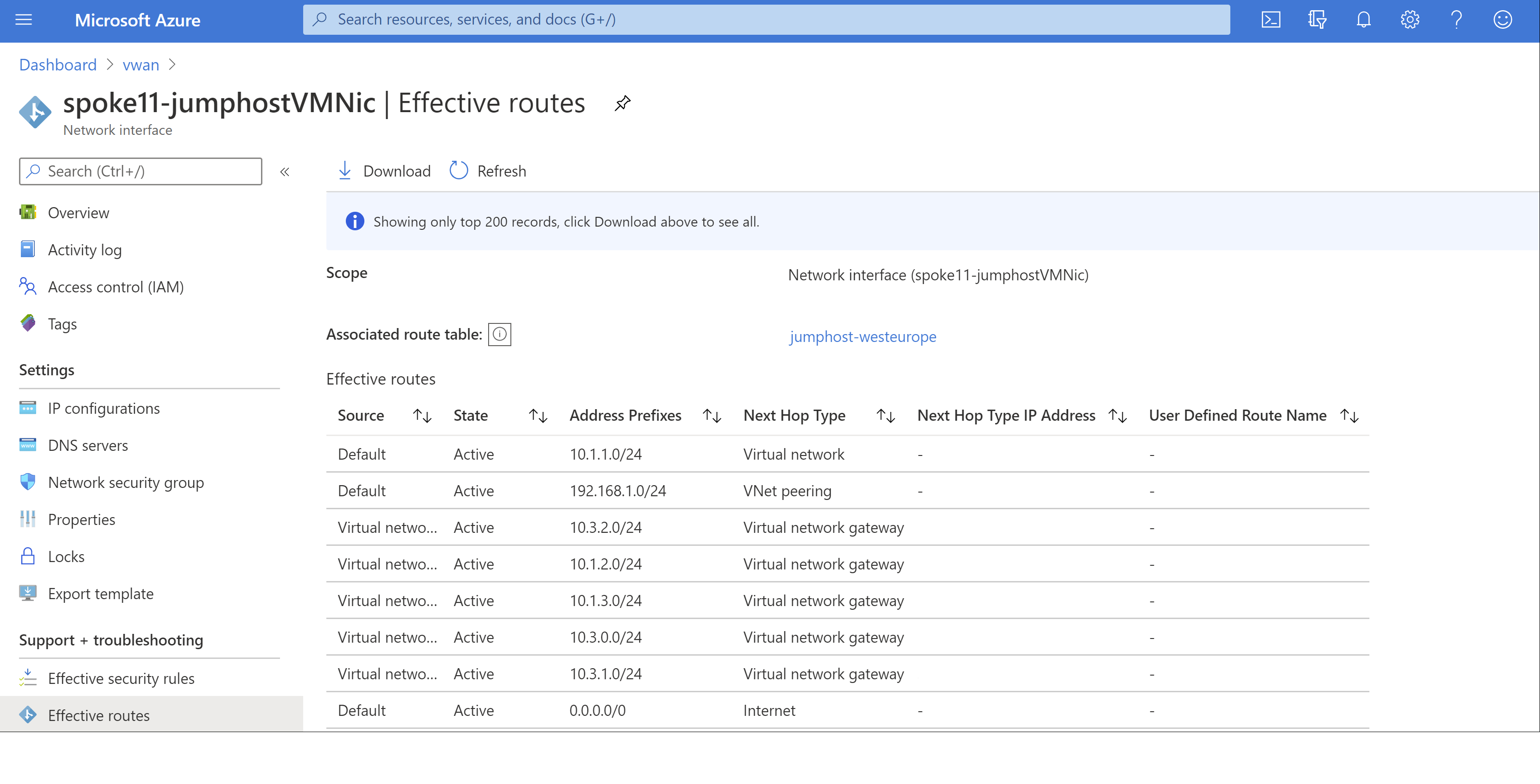

Aby dokładnie sprawdzić, czy ta sieć wirtualna (10.1.1.0/24) ma łączność z oryginalną siecią wirtualną, w której skonfigurowano prywatny punkt końcowy (10.1.3.0/24), możesz sprawdzić obowiązującą tabelę tras na dowolnej maszynie wirtualnej w sieci wirtualnej:
Jak widać, istnieje trasa wskazująca sieć wirtualną 10.1.3.0/24 wstrzyknięta przez bramy sieci wirtualnej w usłudze Azure Virtual WAN. Teraz możemy wreszcie przetestować łączność z bazą danych:
query="SELECT CONVERT(char(15), CONNECTIONPROPERTY('client_net_address'));"
sqlcmd -S wantest.database.windows.net -U $username -P $password -Q "$query"
10.1.1.75
W tym przykładzie pokazano, jak utworzyć prywatny punkt końcowy w jednej z sieci wirtualnych dołączonych do wirtualnej sieci WAN zapewnia łączność z resztą sieci wirtualnych i gałęzi w usłudze Virtual WAN.
Następne kroki
Aby uzyskać więcej informacji na temat usługi Virtual WAN, zobacz często zadawane pytania.
