Szybki start: tworzenie zapory aplikacji internetowej platformy Azure w wersji 2 w usłudze Application Gateway przy użyciu aplikacji Bicep

2025-04-03

W tym szybkim starcie używasz Bicep do utworzenia zapory sieciowej aplikacji internetowych Azure w wersji 2 na Application Gateway.

Bicep to język specyficzny dla domeny (DSL), który używa składni deklaratywnej do wdrażania zasobów platformy Azure. Zapewnia zwięzłą składnię, niezawodne bezpieczeństwo typów i obsługę ponownego użycia kodu. Bicep oferuje najlepsze środowisko tworzenia rozwiązań infrastruktury jako kodu na platformie Azure.

Wymagania wstępne

Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.

Przejrzyj plik programu Bicep

Ten plik Bicep tworzy prosty Web Application Firewall v2 w usłudze Azure Application Gateway. Obejmuje to publiczny adres IP frontonu, ustawienia HTTP, regułę z podstawowym nasłuchiwaczem na porcie 80 i pulę zaplecza. Plik tworzy również politykę WAF z regułą niestandardową w celu blokowania ruchu do puli zaplecza na podstawie typu dopasowania adresu IP.

Plik Bicep używany w tym szybkim starcie pochodzi z Szablonów szybkiego startu Azure.

@description('Admin username for the backend servers')
param adminUsername string

@description('Password for the admin account on the backend servers')
@secure()
param adminPassword string

@description('Location for all resources.')
param location string = resourceGroup().location

@description('Size of the virtual machine.')
param vmSize string = 'Standard_B2ms'

var virtualMachines_myVM_name = 'myVM'
var virtualNetworks_myVNet_name = 'myVNet'
var myNic_name = 'net-int'
var ipconfig_name = 'ipconfig'
var publicIPAddress_name = 'public_ip'
var nsg_name = 'vm-nsg'
var applicationGateways_myAppGateway_name = 'myAppGateway'
var vnet_prefix = '10.0.0.0/16'
var ag_subnet_prefix = '10.0.0.0/24'
var backend_subnet_prefix = '10.0.1.0/24'
var AppGW_AppFW_Pol_name = 'WafPol01'

resource nsg 'Microsoft.Network/networkSecurityGroups@2021-08-01' = [for i in range(0, 2): {
  name: '${nsg_name}${(i + 1)}'
  location: location
  properties: {
    securityRules: [
      {
        name: 'RDP'
        properties: {
          protocol: 'Tcp'
          sourcePortRange: '*'
          destinationPortRange: '3389'
          sourceAddressPrefix: '*'
          destinationAddressPrefix: '*'
          access: 'Allow'
          priority: 300
          direction: 'Inbound'
        }
      }
    ]
  }
}]

resource publicIPAddress 'Microsoft.Network/publicIPAddresses@2021-08-01' = [for i in range(0, 3): {
  name: '${publicIPAddress_name}${i}'
  location: location
  sku: {
    name: 'Standard'
  }
  properties: {
    publicIPAddressVersion: 'IPv4'
    publicIPAllocationMethod: 'Static'
    idleTimeoutInMinutes: 4
  }
}]

resource myVNet 'Microsoft.Network/virtualNetworks@2021-08-01' = {
  name: virtualNetworks_myVNet_name
  location: location
  properties: {
    addressSpace: {
      addressPrefixes: [
        vnet_prefix
      ]
    }
    subnets: [
      {
        name: 'myAGSubnet'
        properties: {
          addressPrefix: ag_subnet_prefix
          privateEndpointNetworkPolicies: 'Enabled'
          privateLinkServiceNetworkPolicies: 'Enabled'
        }
      }
      {
        name: 'myBackendSubnet'
        properties: {
          addressPrefix: backend_subnet_prefix
          privateEndpointNetworkPolicies: 'Enabled'
          privateLinkServiceNetworkPolicies: 'Enabled'
        }
      }
    ]
    enableDdosProtection: false
    enableVmProtection: false
  }
}

resource myVM 'Microsoft.Compute/virtualMachines@2021-11-01' = [for i in range(0, 2): {
  name: '${virtualMachines_myVM_name}${(i + 1)}'
  location: location
  properties: {
    hardwareProfile: {
      vmSize: vmSize
    }
    storageProfile: {
      imageReference: {
        publisher: 'MicrosoftWindowsServer'
        offer: 'WindowsServer'
        sku: '2019-Datacenter'
        version: 'latest'
      }
      osDisk: {
        osType: 'Windows'
        createOption: 'FromImage'
        caching: 'ReadWrite'
        managedDisk: {
          storageAccountType: 'StandardSSD_LRS'
        }
        diskSizeGB: 127
      }
    }
    osProfile: {
      computerName: '${virtualMachines_myVM_name}${(i + 1)}'
      adminUsername: adminUsername
      adminPassword: adminPassword
      windowsConfiguration: {
        provisionVMAgent: true
        enableAutomaticUpdates: true
      }
      allowExtensionOperations: true
    }
    networkProfile: {
      networkInterfaces: [
        {
          id: resourceId('Microsoft.Network/networkInterfaces', '${myNic_name}${(i + 1)}')
        }
      ]
    }
  }
  dependsOn: [
    myNic
  ]
}]

resource myVM_IIS 'Microsoft.Compute/virtualMachines/extensions@2021-11-01' = [for i in range(0, 2): {
  name: '${virtualMachines_myVM_name}${(i + 1)}/IIS'
  location: location
  properties: {
    autoUpgradeMinorVersion: true
    publisher: 'Microsoft.Compute'
    type: 'CustomScriptExtension'
    typeHandlerVersion: '1.4'
    settings: {
      commandToExecute: 'powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path "C:\\inetpub\\wwwroot\\Default.htm" -Value $($env:computername)'
    }
  }
  dependsOn: [
    myVM
  ]
}]

resource myAppGateway 'Microsoft.Network/applicationGateways@2021-08-01' = {
  name: applicationGateways_myAppGateway_name
  location: location
  properties: {
    sku: {
      name: 'WAF_v2'
      tier: 'WAF_v2'
      capacity: 2
    }
    gatewayIPConfigurations: [
      {
        name: 'appGatewayIpConfig'
        properties: {
          subnet: {
            id: resourceId('Microsoft.Network/virtualNetworks/subnets', virtualNetworks_myVNet_name, 'myAGSubnet')
          }
        }
      }
    ]
    frontendIPConfigurations: [
      {
        name: 'appGwPublicFrontendIp'
        properties: {
          privateIPAllocationMethod: 'Dynamic'
          publicIPAddress: {
            id: resourceId('Microsoft.Network/publicIPAddresses', '${publicIPAddress_name}0')
          }
        }
      }
    ]
    frontendPorts: [
      {
        name: 'port_80'
        properties: {
          port: 80
        }
      }
    ]
    backendAddressPools: [
      {
        name: 'myBackendPool'
        properties: {}
      }
    ]
    backendHttpSettingsCollection: [
      {
        name: 'myHTTPSetting'
        properties: {
          port: 80
          protocol: 'Http'
          cookieBasedAffinity: 'Disabled'
          pickHostNameFromBackendAddress: false
          requestTimeout: 20
        }
      }
    ]
    httpListeners: [
      {
        name: 'myListener'
        properties: {
          firewallPolicy: {
            id: AppGW_AppFW_Pol.id
          }
          frontendIPConfiguration: {
            id: resourceId('Microsoft.Network/applicationGateways/frontendIPConfigurations', applicationGateways_myAppGateway_name, 'appGwPublicFrontendIp')
          }
          frontendPort: {
            id: resourceId('Microsoft.Network/applicationGateways/frontendPorts', applicationGateways_myAppGateway_name, 'port_80')
          }
          protocol: 'Http'
          requireServerNameIndication: false
        }
      }
    ]
    requestRoutingRules: [
      {
        name: 'myRoutingRule'
        properties: {
          ruleType: 'Basic'
          priority: 10
          httpListener: {
            id: resourceId('Microsoft.Network/applicationGateways/httpListeners', applicationGateways_myAppGateway_name, 'myListener')
          }
          backendAddressPool: {
            id: resourceId('Microsoft.Network/applicationGateways/backendAddressPools', applicationGateways_myAppGateway_name, 'myBackendPool')
          }
          backendHttpSettings: {
            id: resourceId('Microsoft.Network/applicationGateways/backendHttpSettingsCollection', applicationGateways_myAppGateway_name, 'myHTTPSetting')
          }
        }
      }
    ]
    enableHttp2: false
    firewallPolicy: {
      id: AppGW_AppFW_Pol.id
    }
  }
  dependsOn: [
    myVNet
    publicIPAddress
  ]
}

resource AppGW_AppFW_Pol 'Microsoft.Network/ApplicationGatewayWebApplicationFirewallPolicies@2021-08-01' = {
  name: AppGW_AppFW_Pol_name
  location: location
  properties: {
    customRules: [
      {
        name: 'CustRule01'
        priority: 100
        ruleType: 'MatchRule'
        action: 'Block'
        matchConditions: [
          {
            matchVariables: [
              {
                variableName: 'RemoteAddr'
              }
            ]
            operator: 'IPMatch'
            negationConditon: true
            matchValues: [
              '10.10.10.0/24'
            ]
          }
        ]
      }
    ]
    policySettings: {
      requestBodyCheck: true
      maxRequestBodySizeInKb: 128
      fileUploadLimitInMb: 100
      state: 'Enabled'
      mode: 'Prevention'
    }
    managedRules: {
      managedRuleSets: [
        {
          ruleSetType: 'OWASP'
          ruleSetVersion: '3.1'
        }
      ]
    }
  }
}

resource myNic 'Microsoft.Network/networkInterfaces@2021-08-01' = [for i in range(0, 2): {
  name: '${myNic_name}${(i + 1)}'
  location: location
  properties: {
    ipConfigurations: [
      {
        name: '${ipconfig_name}${(i + 1)}'
        properties: {
          privateIPAllocationMethod: 'Dynamic'
          publicIPAddress: {
            id: resourceId('Microsoft.Network/publicIPAddresses', '${publicIPAddress_name}${(i + 1)}')
          }
          subnet: {
            id: resourceId('Microsoft.Network/virtualNetworks/subnets', virtualNetworks_myVNet_name, 'myBackendSubnet')
          }
          primary: true
          privateIPAddressVersion: 'IPv4'
          applicationGatewayBackendAddressPools: [
            {
              id: resourceId('Microsoft.Network/applicationGateways/backendAddressPools', applicationGateways_myAppGateway_name, 'myBackendPool')
            }
          ]
        }
      }
    ]
    enableAcceleratedNetworking: false
    enableIPForwarding: false
    networkSecurityGroup: {
      id: resourceId('Microsoft.Network/networkSecurityGroups', '${nsg_name}${(i + 1)}')
    }
  }
  dependsOn: [
    publicIPAddress
    myVNet
    myAppGateway
    nsg
  ]
}]

W pliku Bicep zdefiniowano wiele zasobów platformy Azure:

Microsoft.Network/applicationgateways
Microsoft.Network/ApplicationGatewayWebApplicationFirewallPolicies
Microsoft.Network/publicIPAddresses : jeden dla bramy aplikacji i dwa dla maszyn wirtualnych.
Microsoft.Network/networkSecurityGroups
Microsoft.Network/virtualNetworks
Microsoft.Compute/virtualMachines : dwie maszyny wirtualne
Microsoft.Network/networkInterfaces : dwa dla maszyn wirtualnych
Microsoft.Compute/virtualMachine/extensions : do konfigurowania usług IIS i stron sieci Web

Wdróż plik Bicep

Zapisz plik Bicep jako main.bicep na komputerze lokalnym.

Wdróż plik Bicep przy użyciu interfejsu wiersza polecenia platformy Azure lub programu Azure PowerShell.

CLI
PowerShell

az group create --name exampleRG --location eastus
az deployment group create --resource-group exampleRG --template-file main.bicep --parameters adminUsername=<admin-user>

New-AzResourceGroup -Name exampleRG -Location eastus
New-AzResourceGroupDeployment -ResourceGroupName exampleRG -TemplateFile ./main.bicep -adminUsername "<admin-user>"

Uwaga

Zostanie wyświetlony monit o wprowadzenie hasła adminPassword, czyli hasła do konta administratora na serwerach zaplecza. Hasło musi mieć długość od 8 do 123 znaków i musi zawierać co najmniej trzy z następujących znaków: wielkie litery, małe litery, cyfrę cyfrową lub znak specjalny.

Po zakończeniu wdrażania powinien zostać wyświetlony komunikat informujący o pomyślnym wdrożeniu. Ukończenie wdrożenia może potrwać 10 minut lub dłużej.

Weryfikowanie wdrożenia

Chociaż usługi IIS nie są wymagane do utworzenia bramy aplikacji, jest ona zainstalowana na serwerach zaplecza w celu sprawdzenia, czy platforma Azure pomyślnie utworzyła zaporę aplikacji internetowej w wersji 2 w bramie aplikacji.

Użyj IIS, aby przetestować bramę aplikacji:

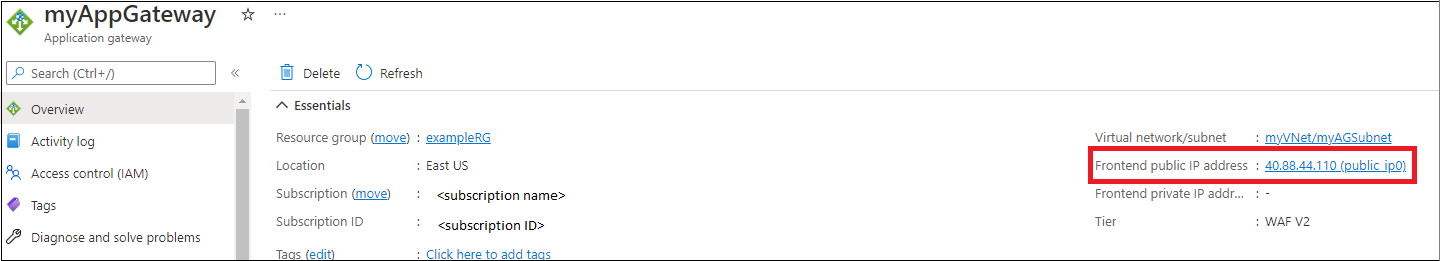

Znajdź publiczny adres IP bramy aplikacji na stronie Przegląd .
Skopiuj publiczny adres IP, a następnie wklej go na pasku adresu przeglądarki, aby przeglądać ten adres IP.
Sprawdź odpowiedź. Odpowiedź 403 Zabronione weryfikuje, czy zapora aplikacji internetowej została pomyślnie utworzona i blokuje połączenia do puli serwerów.

Zmień regułę niestandardową na Zezwalaj na ruch przy użyciu programu Azure PowerShell.


$rgName = "exampleRG"
$appGWName = "myAppGateway"
$fwPolicyName = "WafPol01"

# Pull the existing Azure resources

$appGW = Get-AzApplicationGateway -Name $appGWName -ResourceGroupName $rgName
$pol = Get-AzApplicationGatewayFirewallPolicy -Name $fwPolicyName -ResourceGroupName $rgName

# Update the resources

$pol[0].CustomRules[0].Action = "allow"
$appGW.FirewallPolicy = $pol

# Push your changes to Azure

Set-AzApplicationGatewayFirewallPolicy -Name $fwPolicyName -ResourceGroupName $rgName -CustomRule $pol.CustomRules
Set-AzApplicationGateway -ApplicationGateway $appGW

Odśwież przeglądarkę wiele razy i powinieneś zobaczyć połączenia zarówno z myVM1, jak i myVM2.

Czyszczenie zasobów

Jeśli nie potrzebujesz już zasobów utworzonych za pomocą bramy aplikacji, użyj witryny Azure Portal, interfejsu wiersza polecenia platformy Azure lub programu Azure PowerShell, aby usunąć grupę zasobów. Spowoduje to usunięcie bramy aplikacji i wszystkich powiązanych zasobów.

CLI
PowerShell

az group delete --name exampleRG

Remove-AzResourceGroup -Name exampleRG

Następne kroki

Samouczek: tworzenie bramy aplikacji z usługą Web Application Firewall przy użyciu witryny Azure Portal
