Tworzenie wizualizacji mapy kształtów w programie Power BI Desktop (wersja zapoznawcza)
DOTYCZY: program Power BI Desktop usługa Power BI
Uwaga
Wizualizacja usługi Azure Mapy jest teraz ogólnie dostępna. Po otwarciu raportu z istniejącą wizualizacją mapy, jeśli dla twojej organizacji jest włączona usługa Azure Mapy, zostanie wyświetlony komunikat zachęcający do uaktualnienia map i wypełnionych map na platformę Azure Mapy. W przyszłej wersji usługa Power BI planuje wycofać starsze wizualizacje mapy i migrować istniejące raporty do usługi Azure Mapy. Możesz teraz konwertować mapy i wypełnione mapy na wizualizacje Mapy platformy Azure.
Utwórz wizualizację mapy kształtów, aby porównać regiony na mapie przy użyciu koloru. W przeciwieństwie do wizualizacji Mapa mapa kształtów nie pokazuje dokładnych lokalizacji geograficznych punktów danych na mapie. Zamiast tego jej głównym celem jest porównanie regionów na mapie przez kolorowanie ich inaczej.
Wizualizacja mapy kształtów jest dostępna tylko w programie Power BI Desktop, a nie w usługa Power BI ani na urządzeniach przenośnych. Ponieważ jest ona dostępna w wersji zapoznawczej, należy ją włączyć, aby można było z niej korzystać. Aby włączyć mapę kształtów, wybierz pozycję Opcje plików > i funkcje > Ustawienia Opcje > w wersji zapoznawczej, a następnie zaznacz pole wyboru Wizualizacja mapy kształtów. Po wybraniu opcji należy ponownie uruchomić program Power BI Desktop.
Uwaga
Udostępnianie raportu współpracownikowi usługi Power BI wymaga posiadania indywidualnych płatnych licencji usługi Power BI lub zapisania raportu w pojemności Premium.
Tworzenie mapy kształtów
Możesz przetestować kontrolkę Mapa kształtu z mapami dostarczonymi w tej wersji zapoznawczej lub użyć własnej niestandardowej mapy, o ile spełnia ona wymagania opisane w poniższej sekcji o nazwie Używanie map niestandardowych. Wizualizacje mapy kształtów są oparte na mapach, które można znaleźć w Internecie, utworzyć siebie lub przekonwertować na format TopoJSON. Aby dowiedzieć się więcej, zobacz poniższą sekcję. Przykłady map niestandardowych to: geograficzne, układy miejsc siedzących, plany pomieszczeń i inne.

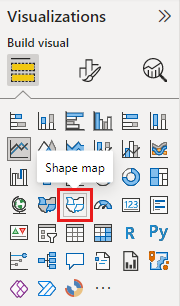

W programie Power BI Desktop po włączeniu wizualizacji mapy kształtów wybierz ikonę Mapa kształtu w okienku Wizualizacje .

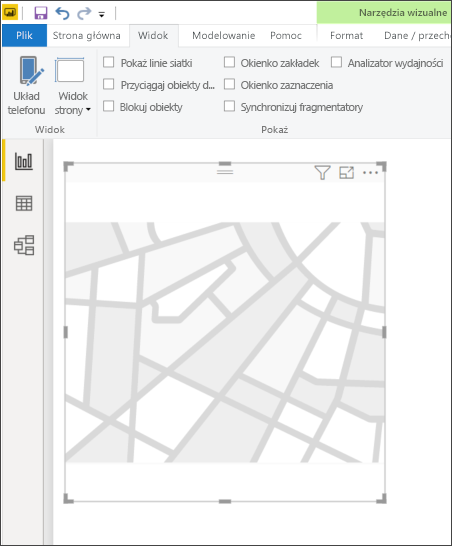

Program Power BI Desktop tworzy pustą kanwę projektu wizualizacji mapy kształtów.
Wykonaj następujące kroki, aby utworzyć mapę kształtu:
Uwaga
W sekcji Klucze regionów na końcu tego artykułu znajdują się tabele kluczy regionu mapy, których można użyć do wykonania tych kroków.
W okienku Pola przeciągnij pole danych zawierające nazwy geograficzne (lub skróty) do zasobnika Lokalizacja , a pole miary danych do zasobnika Nasycenie koloru.
W okienku Format rozwiń węzeł Ustawienia mapy i zmień typ mapy. W tym przykładzie wybrano pozycję Włochy, a renderowanie jest wyświetlane, jak pokazano na poniższej ilustracji.
Aby wyświetlić klucze mapy aktualnie wybranej mapy, wybierz pozycję Wyświetl klucz typu mapy. W tym przykładzie używamy mapy Meksyku, a klucze mapy wyświetlają wartości używane do kompilowania mapy.
Wybierz sposób wyświetlania obiektu trójwymiarowego (ziemi) jako mapy dwuwymiarowej przy użyciu listy rozwijanej Projekcja .
- Równokątne: projekcja walcowa, która konwertuje globus na siatkę z każdą prostokątną komórką o takim samym rozmiarze, kształcie i obszarze.
- Mercator: projekcja walcowa z równikiem przedstawiona jako linia tangencji. Obszary polarne są bardziej zniekształcone niż projekcje równoczesne.
- Orthographic: projekcja z nieskończonego punktu, jakby z głębokiej przestrzeni. Daje iluzję trójwymiarowego świata
Aby uzyskać bardziej szczegółowe informacje, zobacz artykuł projekcji map ESRI
Następnie możesz zmodyfikować mapę przy użyciu opcji Formatowanie, takich jak Kolor domyślny, Powiększenie i inne. Możesz również dodać kolumnę danych kategorii do zasobnika Legenda i sklasyfikować regiony mapy na podstawie kategorii.
Korzystanie z map niestandardowych
Możesz używać map niestandardowych z mapą kształtu, o ile są one w formacie TopoJSON. Jeśli mapa jest w innym formacie, możesz użyć narzędzi online, takich jak Map Shaper, aby przekonwertować pliki kształtów lub mapy GeoJSON na format TopoJSON.
Aby użyć pliku mapy TopoJSON , dodaj wizualizację mapy kształtów do raportu. W obszarze Ustawienia mapy w okienku Format wybierz z listy rozwijanej pozycję Mapa niestandardowa , a następnie wybierz pozycję Dodaj typ mapy.
Przykładowa mapa niestandardowa

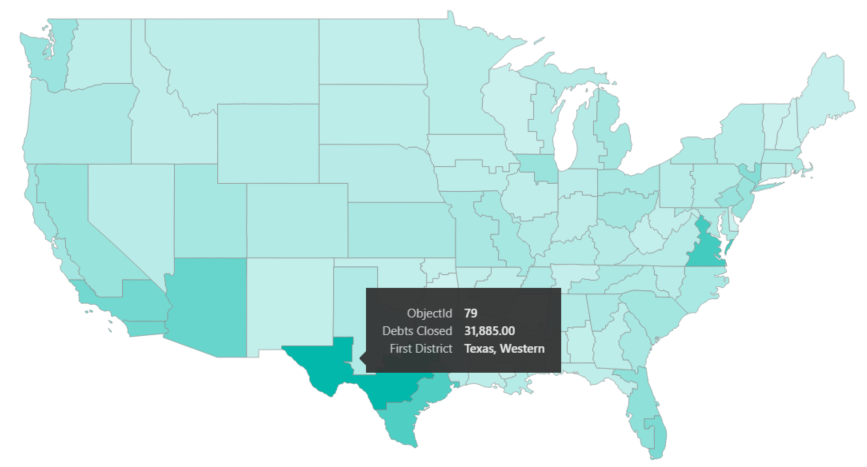

Biura Stany Zjednoczone Attorneys wydają roczny raport fiskalny na temat ich sporów sądowych i danych ładunku sprawy. Przekonwertowaliśmy niektóre dane regionalne na pliki json i dodaliśmy je do tego przykładowego pliku PBIX.
Pokaz niestandardowej mapy kształtów. Plik PBIX
Jeśli chcesz eksperymentować z mapami niestandardowymi, pobierz ten plik PBIX i postępuj zgodnie z instrukcjami.
W programie Power BI Desktop wybierz pozycję Plik>Otwórz raport.
Ponieważ stany można podzielić na wiele okręgów, musimy użyć niestandardowej mapy kształtów dla okręgów. Importując mapę TopoJSON okręgów sądowych USA do programu Power BI Desktop, możemy następnie zwizualizować roczne dane prokuratora okręgowego. Na poniższej ilustracji użyto niestandardowej mapy o nazwie 2000_districts_extra_simplified_CONUS.json .
Możesz również wykonywać interesujące czynności z poszczególnymi mapami stanów i wyświetlać więcej szczegółów na podstawie zawartych w nim okręgów.
Pobieranie danych mapy
Aby szybko uzyskać dane do modelu w celu przetestowania mapy kształtów, możesz skopiować jedną z tabel na końcu tego artykułu, a następnie wybrać pozycję Wprowadź dane na wstążce Narzędzia główne.
W tym przykładzie wybraliśmy dane dla Meksyku i wklejaliśmy je do pulpitu przy użyciu funkcji Wprowadź dane. Górny wiersz jest automatycznie identyfikowany jako nagłówek.
Możesz wprowadzić nową kolumnę po prostu, wpisując nową nazwę kolumny (w pustej kolumnie po prawej stronie), a następnie dodać wartości w każdej komórce, tak jak można to zrobić w programie Excel. Po zakończeniu wybierz pozycję Załaduj , a tabela zostanie dodana do modelu danych dla programu Power BI Desktop.
Uwaga
Podczas pracy z krajami lub regionami użyj trzyliterowego skrótu, aby upewnić się, że geokodowanie działa prawidłowo w wizualizacjach mapy. Nie używaj dwuliterowych skrótów, ponieważ niektóre kraje lub regiony mogą nie być prawidłowo rozpoznawane.
Jeśli masz tylko dwuliterowe skróty, zapoznaj się z tym zewnętrznym wpisem w blogu, aby dowiedzieć się, jak skojarzyć dwuliterowe skróty kraju/regionu z trzyliterowymi skrótami kraju/regionu.
Zachowanie i wymagania dotyczące wersji zapoznawczej
Istnieje kilka zagadnień i wymagań dotyczących tej wersji zapoznawczej mapy kształtów:
- Wizualizacja mapy kształtów jest dostępna w wersji zapoznawczej i musi być włączona w programie Power BI Desktop. Aby włączyć mapę kształtów, wybierz pozycję Opcje plików > i funkcje > Ustawienia Opcje > w wersji zapoznawczej, a następnie zaznacz pole wyboru Wizualizacja mapy kształtów.
- Obecnie należy również ustawić zasobnik Nasycenie koloru, aby klasyfikacja Legenda działała prawidłowo.
- Wizualizacja mapy kształtów wykreśli maksymalnie 1500 punktów danych.
Klucze regionów
Użyj następujących kluczy regionów w tej wersji zapoznawczej, aby przetestować mapę kształtów.
Australia: Stany
ID | Abbr | ISO | Nazwisko | Pocztowych |
---|---|---|---|---|
au-wa | WA | AU-WA | Australia Zachodnia | WA |
au-vic | Vic | AU-VIC | Stan Wiktoria | VIC |
au-tas | Tas | AU-TAS | Tasmania | TAS |
au-sa | SA | AU-SA | Australia Południowa | SA |
au-qld | Qld | AU-QLD | Queensland | QLD |
au-nt | NT | AU-NT | Terytorium Północne | NT |
au-nsw | NSW | AU-NSW | Nowa Południowa Walia | NSW |
au-act | USTAWY | AU-ACT | Terytorium Stolicy Australii | USTAWY |
Austria: Państwa
ID | ISO | Nazwisko | Name-en | Pocztowych |
---|---|---|---|---|
at-wi | AT-9 | Wien | Wiedeń | WI |
at-vo | AT-8 | Vorarlberg | Vorarlberg | VO |
at-tr | AT-7 | In tirol | Tyrol | TR |
at-st | AT-6 | Steiermark | Styria | SKLEP |
at-sz | AT-5 | Salzburg | Salzburg | SZ |
at-oo | AT-4 | Oberösterreich | Austria Górna | OO |
at-no | AT-3 | Niederösterreich | Dolna Austria | NIE |
at-ka | AT-2 | Kärnten | Karyntii | KA |
at-bu | AT-1 | Burgenland | Burgenland | BU |
Brazylia: Stany
ID |
---|
Tocantins |
Pernambuco |
Goias |
Sergipe |
Sao Paulo |
Santa Catarina |
Roraima |
Rondonia |
Rio Grande do Sul |
Rio Grande do Norte |
Rio de Janeiro |
Piaui |
Parana |
Paraiba |
Para |
Minas Gerais |
Mato Grosso |
Maranhao |
Mato Grosso do Sul |
Distrito Federal |
Ceara |
Espirito Santo |
Bahia |
Amazonas |
Amapa |
Alagoas |
Hektarowej |
Strefa litigated 1 |
Strefa litigated 2 |
Strefa litigated 3 |
Strefa litigated 4 |
Kanada: prowincje
ID | ISO | Nazwisko | Pocztowych |
---|---|---|---|
ca-nu | CA-NU | Nunavut | NU |
ca-nt | CA-NT | Terytoria północno-zachodnie | NT |
ca-yt | CA-YT | Yukon | YT |
ca-sk | Ca-SK | Saskatchewan | SK |
ca-qc | Ca-QC | Quebec | QC |
ca-pe | CA-PE | Wyspa Księcia Edwarda | PE |
ca-on | CA-ON | Ontario | ON |
ca-ns | CA-NS | Szkocji | NS |
ca-nl | CA-NL | Nowa Fundlandia i Labrador | NL |
ca-nb | CA-NB | Nowy Brunszwik | NB |
ca-mb | CA-MB | Manitoba | MB |
ca-bc | CA-BC | Kolumbia Brytyjska | BC |
ca-ab | CA-AB | Alberta | AB |
Francja: Regiony
IDENTYFIKATOR | Nazwisko | Name-en |
---|---|---|
Auvergne-Rhone-Alpes | ||
Bourgogne-Gia-Comte | ||
Bretagne | Bretagne | |
Centre-Val de Loary | Centre-Val de Loary | Centre-Val de Loary |
Corse | Corse | Korsyka |
Grand Est | ||
Gwadelupa | ||
Hauts-de-France | ||
Ile-de-france | Île-de-France | Ile-de-france |
La Reunion | ||
Majotta | ||
Normandie | Normandie | |
Nouvelle-Aquitaine | ||
Occitanie | ||
Pays de la Loary | Pays de la Loary | Pays de la Loary |
Prowansja-Alpes-Cote d'Azur | Prowansja-Alpes-Côte d'Azur | Prowansja-Alpes-Cote d'Azur |
Niemcy: Stany
ID | ISO | Nazwisko | Name-en | Pocztowych |
---|---|---|---|---|
de-be | DE-BE | Berlin | Berlin | BE |
de-th | DE-TH | Thüringen | Turyngii | TH |
de-st | DE-ST | Sachsen-Anhalt | Saksoński-Anhalt | SKLEP |
de-sn | DE-SN | Sachsen | Saksonii | SN |
de-mv | DE-MV | Mecklenburg-Vorpommern | Mecklenburg-Vorpommern | MV |
de-bb | DE-BB | Brandenburg | Brandenburg | BB |
de-sh | DE-SH | Schleswig-Holstein | Schleswig-Holstein | SH |
de-sl | DE-SL | Saarland | Saarland | SL |
de-rp | DE-RP | Onialand-Pfalz | Nadrenia-Palatinate | NP |
de-nw | DE-NW | Nordrhein-Westfalen | Nadrenia Północna-Westfalia | NW |
de-ni | DE-NI | Niedersachsen | Dolna Saksońska | NI |
de-he | DE-HE | Hessen | Hesji | HE |
de-hh | DE-HH | Hamburg | Hamburg | GG |
de-hb | DE-HB | Bremen | Bremen | HB |
de-by | DE-BY | Bayern | Bawarii | BY |
de-bw | DE-BW | Góra-Württemberga | Góra-Wurttemberga | BW |
Irlandia: Hrabstwa
ID |
---|
Wicklow |
Wexford |
Westmeath |
Waterford |
Sligo |
Tipperary |
Roscommon |
Offaly |
Monaghan |
Meath |
Mayo |
Louth |
Longford |
Limerick |
Leitrim |
Laoighis |
Kilkenny |
Kildare |
Kerry |
Galway |
Dublin |
Donegal |
Cork |
Clare |
Cavan |
Carlow |
Włochy: Regiony
ID | ISO | Nazwisko | Name-en | Pocztowych |
---|---|---|---|---|
it-vn | IT-34 | Veneto | Veneto | VN |
it-vd | IT-23 | Aosty | Dolina Aosta | VD |
it-um | IT-55 | Umbria | Umbria | UM |
it-tt | IT-32 | Trentino-Alto Adige | Trentino-South Poland | TT |
it-tc | IT-52 | Toscana | Toskania | TC |
it-sc | IT-82 | Sicilia | Sycylia | LZ |
it-sd | IT-88 | Sardegna | Sardynii | Odchylenie standardowe |
it-pm | IT-21 | Piemonte | Piemont | PM |
it-ml | IT-67 | Molise | Molise | ML |
it-mh | IT-57 | Marche | Marche | MH |
it-lm | IT-25 | Lombardia | Lombardia | LM |
it-lg | IT-42 | Liguria | Liguria | LG |
it-lz | IT-62 | Lazio | Lazio | LZ |
it-fv | IT-36 | Friuli-Giulia | Friuli-Giulia | FV |
it-er | IT-45 | Emilia-romagna | Emilia-romagna | ER |
it-cm | IT-72 | Kampania | Kampania | Chassis Manager (CM) |
it-lb | IT-78 | Calabria | Calabria | LB |
it-bc | IT-77 | Basilicata | Basilicata | BC |
it-pu | IT-75 | Apulia | Puglia | PU |
it-ab | IT-65 | Abruzzo | Abruzzo | AB |
Meksyk: Stany
ID | Abreviatura | ISO | Nazwisko | Name-en | Pocztowych |
---|---|---|---|---|---|
mx-zac | Zac. | MX-ZAC | Zacatecas | Zacatecas | ZA |
mx-yuc | Yuc. | MX-YUC | Yucatán | Yucatan | YU |
mx-ver | Ver. | MX-VER | Veracruz | Veracruz | VE |
mx-tla | Tlax. | MX-TLA | Tlaxcala | Tlaxcala | TL |
mx-tam | Tamps. | MX-TAM | Tamaulipas | Tamaulipas | TM |
mx-tab | Zakładka. | KARTA MX | Tabasco | Tabasco | TB |
mx-son | Syn. | MX-SON | Sonora | Sonora | SO |
mx-sin | Grzechu. | MX-SIN | Sinaloa | Sinaloa | SI |
mx-slp | S.L.P. | MX-SLP | San Luis Potosí | San Luis Potosi | SL |
mx-roo | Q.R. | MX-ROO | Quintana Roo | Quintana Roo | QR |
mx-que | Qro. | MX-QUE | Querétaro | Queretaro | QE |
mx-pue | Pue. | MX-PUE | Puebla | Puebla | PU |
mx-oax | Oax. | MX-OAX | Oaxaca | Oaxaca | OA |
mx-nle | N.L. | MX-NLE | Nuevo León | Nuevo Leon | NL |
mx-nay | Ba. | MX-NAY | Nayarit | Nayarit | NA |
mx-mor | Mor. | MX-MOR | Morelos | Morelos | MR |
mx-mic | Stanie michigan. | MX-MIC | Michoacán | Michoacan | MC |
mx-mex | Méx. | MX-MEX | Estado de México | Stan Meksyk | MX |
mx-jal | Jal. | MX-JAL | Jalisco | Jalisco | JA |
mx-hid | Hgo. | MX-HID | Hidalgo | Hidalgo | HI |
mx-gro | Gro. | MX-GRO | Guerrero | Guerrero | GR |
mx-gua | Gto. | MX-GUA | Guanajuato | Guanajuato | GT |
mx-dur | Dgo. | MX-DUR | Durango | Durango | DU |
mx-dif | CDMX. | MX-DIF | Ciudad de México | Meksyk | DF |
mx-col | Płk. | MX-COL | Colima | Colima | CL |
mx-coa | Coah. | MX-COA | Coahuila | Coahuila | CA |
mx-chh | Chih. | MX-CHH | Chihuahua | Chihuahua | CH |
mx-chp | Chis. | MX-CHP | Chiapas | Chiapas | CP |
mx-cam | Camp. | MX-CAM | Campeche | Campeche | Chassis Manager (CM) |
mx-bcs | B.C.S. | MX-BCS | Baja California Sur | Baja California Sur | BS |
mx-bcn | PNE. | MX-BCN | Baja California | Baja California | BN |
mx-agu | Ags. | MX-AGU | Aguascalientes | Aguascalientes | AG |
Holandia: prowincje
ID | ISO | Nazwisko | Name-en |
---|---|---|---|
nl-zh | NL-ZH | Zuid-Holland | Holandia Południowa |
nl-ze | NL-ZE | Zeeland | Zeeland |
nl-ut | NL-UT | Utrecht | Utrecht |
nl-ov | NL-OV | Overijssel | Overijssel |
nl-nh | NL-NH | Noord-Holland | Holandia Północna |
nl-nb | Równoważenie obciążenia sieciowego | Noord-Brabant | Północna Brabant |
nl-li | NL-LI | Limburg | Limburg |
nl-gr | NL-GR | Groningen | Groningen |
nl-ge | NL-GE | Gelderland | Gelderland |
nl-fr | NL-FR | Fryslân | Friesland |
nl-fl | NL-FL | Flevoland | Flevoland |
nl-dr | Nl-DR | Drenthe | Drenthe |
Wielka Brytania: Kraje/regiony
ID | ISO | Nazwisko |
---|---|---|
gb-wls | GB-WLS | Walii |
gb-sct | GB-SCT | Szkocji |
gb-nir | GB-NIR | Irlandia Północna |
gb-eng | GB-ENG | Anglii |
USA: Stany
IDENTYFIKATOR | Nazwisko | Pocztowych |
---|---|---|
us-mi | Michigan | MI |
us-ak | Alaska | AK |
us-hi | Hawaje | HI |
us-fl | Floryda | FL |
us-la | Luizjana | LA |
us-ar | Arkansas | rozrachunki z odbiorcami |
us-sc | Karolina Południowa | LZ |
us-ga | Gruzja | Ogólna dostępność |
us-ms | Missisipi | RN |
us-al | stanowi Alabama | AL |
us-nm | Nowy Meksyk | NM |
us-tx | Teksas | TX |
us-tn | Tennessee | TN |
us-nc | Karolina Północna | NC |
us-ok | Oklahoma | OK |
us-az | Arizona | AZ |
us-mo | Missouri | MO |
us-va | Wirginia | aktywacja zbiorcza |
us-ks | Kansas | KS |
us-ky | Kentucky | KY |
us-co | Kolorado | CO |
us-md | Maryland | MD |
us-wv | Wirginia Zachodnia | WV |
us-de | Delaware | DE |
us-dc | Dystrykt Kolumbii | Kontroler domeny |
us-il | Illinois | IL |
us-oh | Ohio | OH |
us-ca | Kalifornia | CA |
us-ut | Utah | UT |
us-nv | Newada | NV |
us-in | Indiana | IN |
us-nj | New Jersey | NJ |
us-ri | Rhode Island | Wystąpienie zarezerwowane |
us-ct | Connecticut | CT |
us-pa | Pensylwania | PA |
us-ny | Nowy Jork | NY |
us-ne | Nebraska | NE |
us-ma | Massachusetts | MA |
us-ia | Iowa | IA |
us-nh | New Hampshire | NH |
us-or | Oregon | LUB |
us-mn | Minnesota | MN |
us-vt | Vermont | VT |
us-id | Idaho | ID |
us-wi | Wisconsin | WI |
us-wy | Wyoming | WY |
us-sd | Dakota Południowa | Odchylenie standardowe |
us-nd | Dakota Północna | ND |
us-me | Maine | ME |
us-mt | Montana | MT |
us-wa | Waszyngton | WA |
Powiązana zawartość
Opinia
https://aka.ms/ContentUserFeedback.
Dostępne już wkrótce: W 2024 r. będziemy stopniowo wycofywać zgłoszenia z serwisu GitHub jako mechanizm przesyłania opinii na temat zawartości i zastępować go nowym systemem opinii. Aby uzyskać więcej informacji, sprawdź:Prześlij i wyświetl opinię dla
