Personalizar os elementos visuais dos dashboards do Azure Data Explorer

Os dashboards do Azure Data Explorer são uma coleção de mosaicos que apresentam uma representação visual suportada por uma consulta de Linguagem de Pesquisa Kusto (KQL) subjacente. Este artigo explica como editar as visualizações e consultas de um mosaico do dashboard e fornece uma descrição geral das propriedades de personalização específicas de cada tipo de visualização.

Todas as visualizações criadas no contexto do operador de composição estão disponíveis em visualizações do dashboard, juntamente com alguns elementos visuais específicos do dashboard.

Pré-requisitos

Personalizar elementos visuais

Para fazer alterações no dashboard:

  1. No menu superior, selecione Ver e mude para Modo de edição .

    Captura de ecrã a mostrar a introdução do modo de edição nos dashboards no Azure Data Explorer IU da Web.

  2. No mosaico que pretende personalizar, selecione o ícone Editar . Edite a consulta subjacente ou as propriedades da visualização.

    Captura de ecrã a mostrar como editar um mosaico em dashboards no Azure Data Explorer IU da Web.

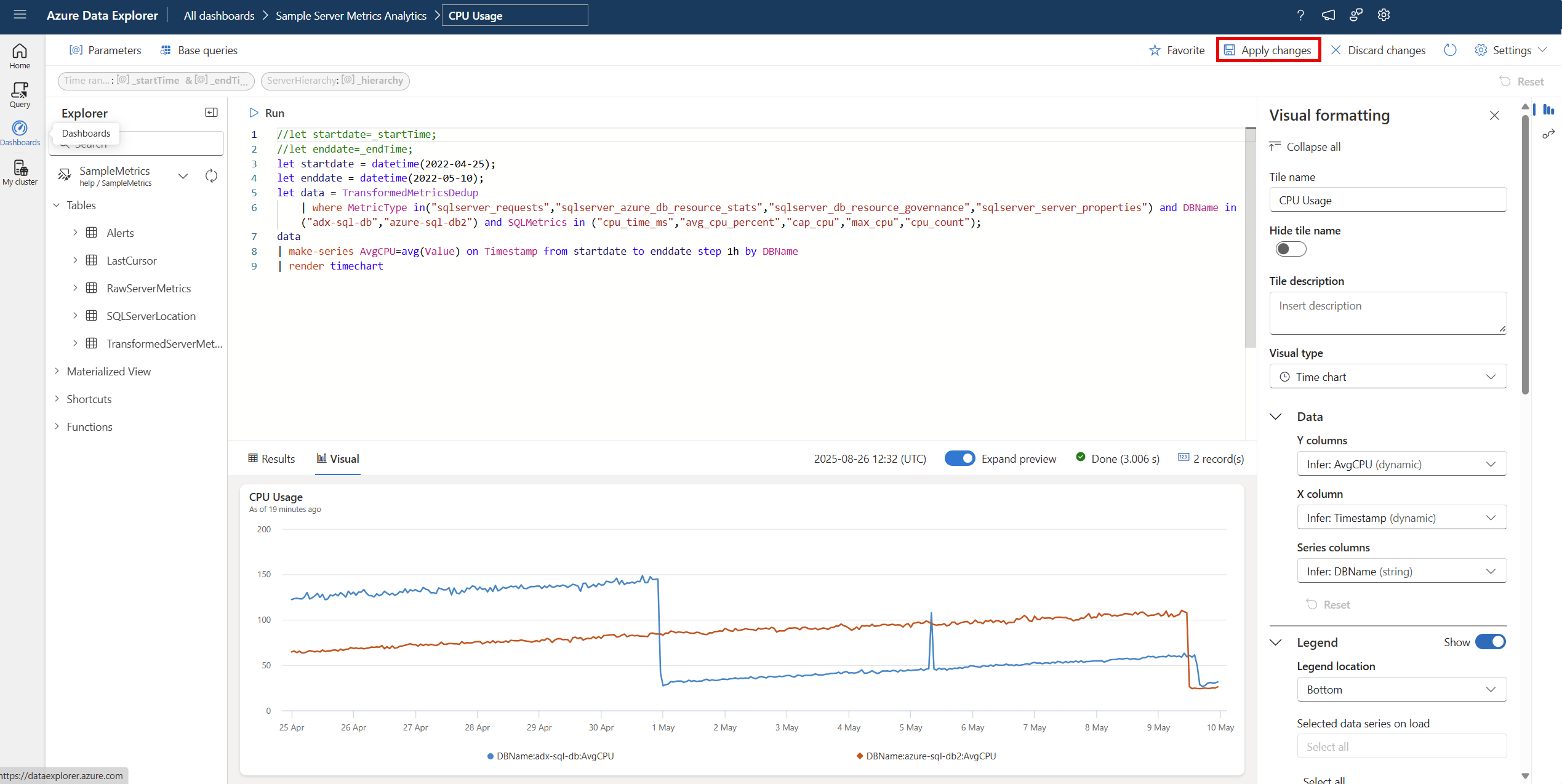

  3. Para guardar as alterações e regressar ao dashboard, selecione Aplicar alterações.

    Captura de ecrã a mostrar como guardar as alterações ao mosaico do dashboard no Azure Data Explorer IU da Web.

Definir propriedades de personalização

A tabela seguinte descreve as propriedades de personalização disponíveis, categorizadas alfabeticamente por secção e especifica quais os elementos visuais que suportam a propriedade especificada.

Section Propriedade Descrição Tipos visuais
Cores Paleta de cores Determina o conjunto de cores a utilizar para o mapa térmico. Mapa térmico
Formatação condicional Ocultar ou Mostrar Uma opção de alternar para desativar ou ativar a formatação condicional. Para obter mais informações, veja Aplicar formatação condicional. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Tabela, Gráfico de tempo
Dados Colunas Y As colunas que fornecem dados para o eixo vertical. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
Coluna X A coluna que fornece dados para o eixo horizontal. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
Colunas de série As colunas utilizadas para categorizar dados em séries diferentes. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
Coluna categoria A coluna que determina as categorias de dados. Gráfico de funil, mapa térmico, gráfico circular
Coluna Etiqueta Atribui etiquetas a cada bloco com a coluna designada. Estatísticas Múltiplas
Coluna de valor A coluna que fornece dados para a visualização. Gráfico de funil, Estatística múltipla
Valor A coluna numérica que serve de variável primária para o mapa térmico. Mapa térmico
Coluna numérica A coluna que fornece o valor numérico para a categoria de dados. Gráfico circular
Definir localização por Determina o método utilizado para definir a localização: Inferir, Latitude e longitude ou Ponto geográfico. Mapa
Opções de visualização Encomendar por Como ordenar os resultados no gráfico: Nome, Tamanho ou Nenhum. Gráfico circular
Maiores N Opção para mostrar apenas secções para os valores n mais altos no gráfico. Gráfico circular
Geral Orientação da apresentação Determina a orientação do ecrã: Horizontal ou Vertical. Estatísticas Múltiplas
Tamanho do texto Determina o tamanho do texto: Recomendado, Pequeno ou Grande. Estatística Múltipla, Estatística
Formato visual Determina o formato do gráfico. Para gráficos de área, barras e colunas, o formato pode ser padrão, empilhado ou empilhado a 100%. Para gráficos circulares, o formato pode ser circular ou em anel. Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico circular
Esquema Configuração do bloco Personaliza o esquema de grelha com opções que variam entre 1 coluna e 1 linha (1 ranhura) e 5 colunas por 5 linhas (25 blocos). Estatísticas Múltiplas
Legenda Ocultar ou Mostrar Oculta ou mostra uma legenda a explicar séries de dados no gráfico. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Tamanho Ocultar ou Mostrar Ativa ou desativa o dimensionamento dos pontos de mapa. Mapa
Coluna Tamanho A coluna utilizada para determinar o tamanho do ponto de mapa. Mapa
URLs Aplicar ligação na coluna Quando ativada, a seleção de um valor nesta coluna direciona para o URL especificado na coluna URL. Tabela
Coluna de URL A coluna que contém valores de URL. Tabela
Eixo X Etiqueta Define uma etiqueta personalizada para o eixo horizontal. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Valor da linha vertical Especifica um valor no eixo horizontal para linhas de referência verticais. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Escala do eixo X Ajusta a escala do eixo horizontal para linear ou logarítmica. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Estatística Múltipla, Gráfico de dispersão, Tabela, Gráfico de tempo
Eixo Y Etiqueta Define uma etiqueta personalizada para o eixo vertical. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Valor máximo Define o valor máximo no eixo vertical. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Valor mínimo Define o valor mínimo no eixo vertical. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Linhas de referência Marca um valor no gráfico como uma linha de referência para orientação visual. Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo

Incorporar imagens

Pode incorporar imagens nos mosaicos do dashboard com texto markdown.

Para obter mais informações sobre o GitHub Flavored Markdown, veja GitHub Flavored Markdown Spec (Especificações do GitHub Flavored Markdown).

  1. Abra um dashboard.

  2. No menu superior, selecione +Adicionar>texto para abrir um mosaico de texto.

    Captura de ecrã do friso do dashboard a mostrar o menu pendente do botão Adicionar.

  3. No painel de consulta, cole o URL de uma imagem localizada num serviço de alojamento de imagens com a seguinte sintaxe:

    ![](URL)

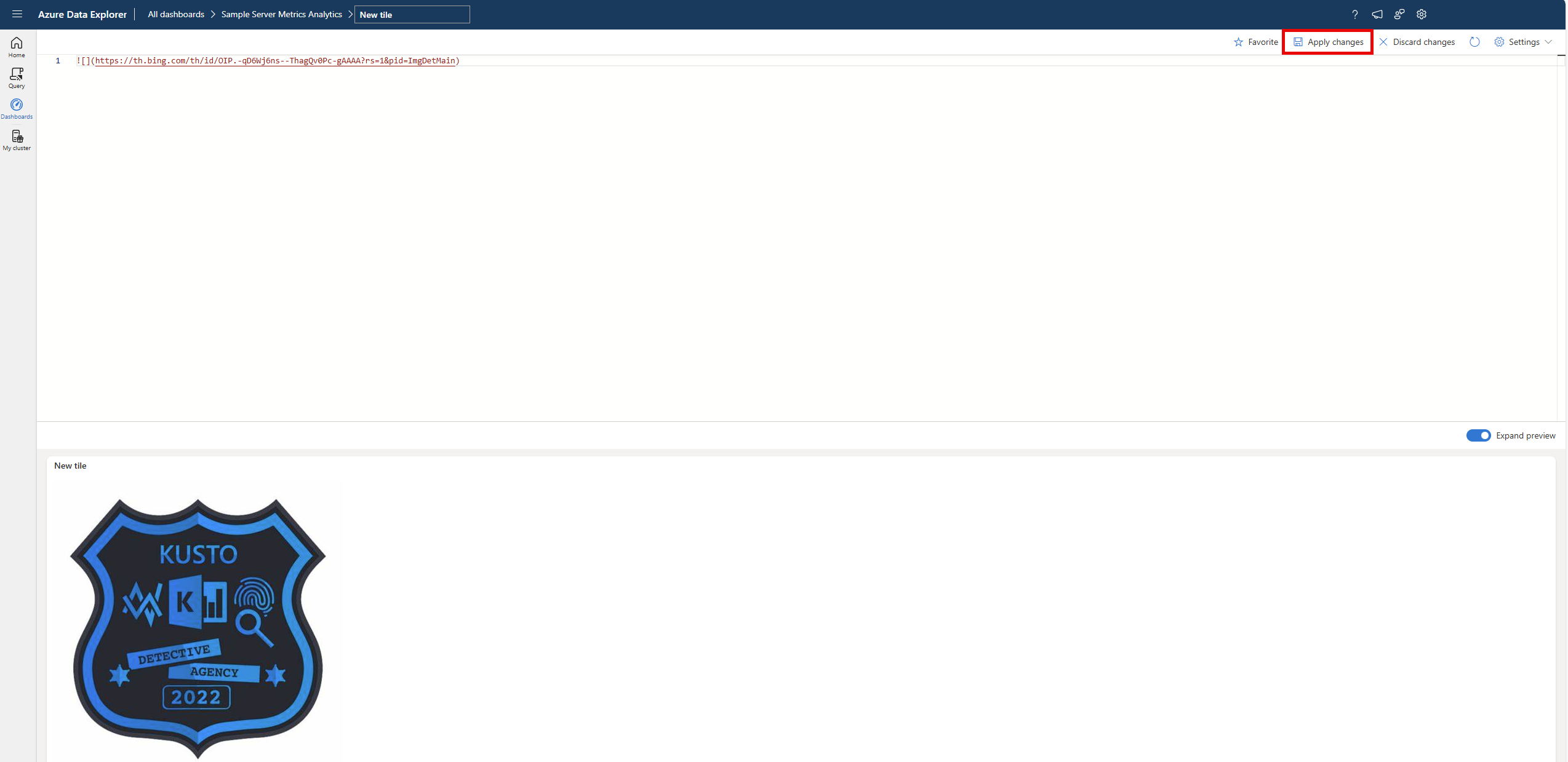

    A imagem é composta na pré-visualização do mosaico.

    Captura de ecrã do painel de consulta do dashboard a mostrar a sintaxe da imagem no texto de markdown.

  4. No menu superior, selecione Aplicar alterações para guardar o mosaico.

Para obter mais informações sobre a sintaxe da imagem no GitHub Flavored Markdown, consulte Imagens.
