Elementos visuais específicos do dashboard

Todas as visualizações criadas no contexto do operador de composição estão disponíveis nas visualizações do dashboard. No entanto, as seguintes visualizações só estão disponíveis nos dashboards do Azure Data Explorer, Real-Time Dashboards ou na IU web do Azure Data Explorer e não com o operador de composição.

Para saber como personalizar elementos visuais do dashboard, veja Personalizar elementos visuais do dashboard do Azure Data Explorer

Para obter informações gerais sobre dashboards no Azure Data Explorer, veja Visualizar dados com dashboards do Azure Data Explorer.

Gráfico de funil

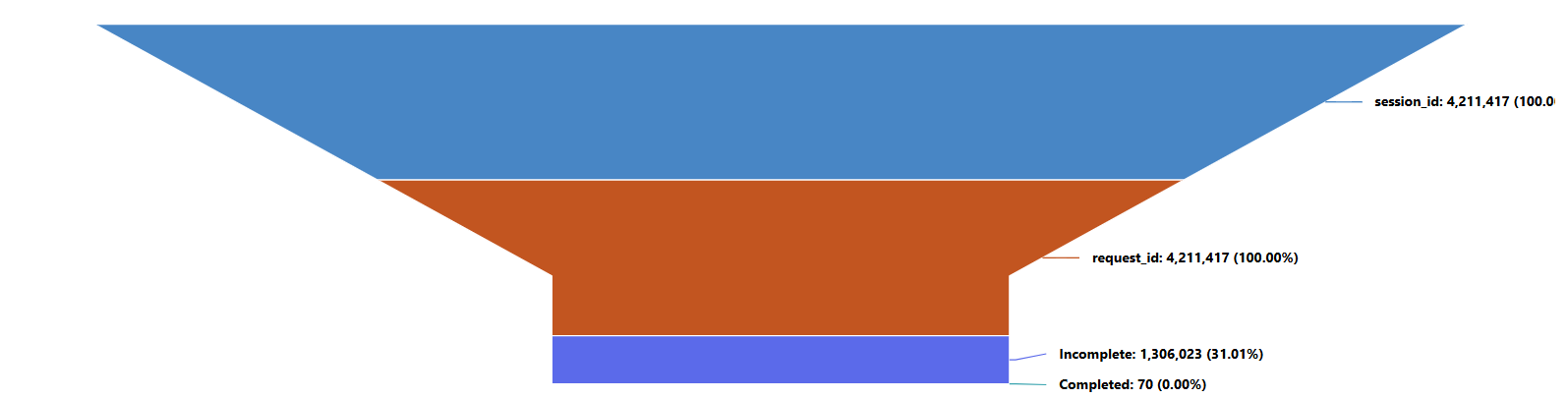

Um gráfico de funil visualiza um processo linear que tem fases sequenciais e ligadas. Cada fase do funil representa um ponto percentual do total. Assim, na maioria dos casos, um gráfico de funil tem a forma de um funil, sendo a primeira fase a maior e cada fase subsequente mais pequena do que a antecessora.

O exemplo seguinte utiliza dados da base de ContosoSales dados do cluster de ajuda publicamente disponível para mostrar o número de vendas de máquinas de lavar e secar no Canadá da soma total de vendas em 2007.

Consulta de exemplo

let interestingSales = SalesTable
| where DateKey between (datetime(2007) .. datetime(2008))
| join kind=inner Products on ProductKey;
let totalSales = interestingSales
| summarize sum(SalesAmount)
| extend Name="Total";
//totalSales
let homeAppliancesSales = interestingSales
| where ProductCategoryName == "Home Appliances"
| summarize sum(SalesAmount)
| extend Name="Home Appliances";
//homeAppliancesSales
let washersAndDryersSales = interestingSales
| where ProductCategoryName == "Home Appliances"
| where ProductSubcategoryName == "Washers & Dryers"
| summarize sum(SalesAmount)
| extend Name="Washers & Dryers";
//washersAndDryersSales
let canadaSales = interestingSales
| where ProductCategoryName == "Home Appliances"
| where ProductSubcategoryName == "Washers & Dryers"
| where Country == "Canada"
| summarize sum(SalesAmount)
| extend Name="Canada";
//canadaSales
totalSales
| union homeAppliancesSales
| union washersAndDryersSales
| union canadaSales
| project Name, SalesAmount=sum_SalesAmount
| sort by SalesAmount desc

Mapa térmico

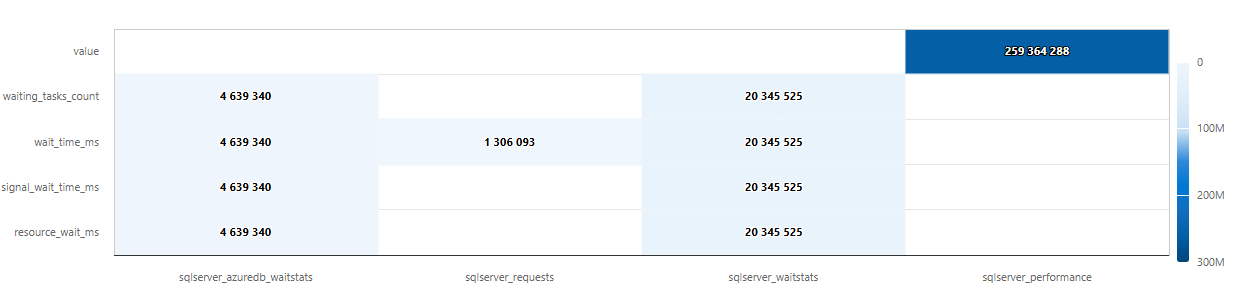

Um mapa térmico mostra valores para uma variável de interesse principal em duas variáveis de eixo como uma grelha de quadrados coloridos.

Para compor um mapa térmico, a consulta tem de gerar uma tabela com três colunas. Os dados utilizados para o campo de valor têm de ser numéricos. As colunas que serão utilizadas para valores x e y utilizam as seguintes regras:

• Se os valores na coluna x estiverem no string formato, os valores na coluna y têm de estar no string formato.
• Se os valores na coluna x estiverem no datetime formato, os valores na coluna y têm de ser numéricos.

Nota

Recomendamos que especifique cada campo de dados, em vez de permitir que a ferramenta infera a origem de dados.

Consulta de exemplo

StormEvents
| summarize count(EventId) by State, EventType
