Adicionar e modificar uma visualização de consulta na IU da Web

Neste artigo, irá aprender a criar e personalizar elementos visuais a partir dos resultados da consulta, utilizando a IU como a que se encontra no Azure Data Explorer Dashboards. Estes elementos visuais podem ser mais manipulados e podem ser afixados num dashboard. A adição ou modificação destes elementos visuais não requer a nova execução da consulta, o que pode ser especialmente útil para consultas pesadas.

Para obter uma lista completa dos elementos visuais disponíveis, veja Visualização. Para elementos visuais que só estão disponíveis na IU da Web ou dashboards, veja Elementos visuais específicos do dashboard.

Pré-requisitos

• Uma conta Microsoft ou uma identidade de utilizador Microsoft Entra. Não é necessária uma subscrição do Azure.
• Um cluster e uma base de dados do Azure Data Explorer. Utilize o cluster de ajuda publicamente disponível ou crie um cluster e uma base de dados.

Adicionar um elemento visual a uma consulta

1. Execute uma consulta na IU da Web do Azure Data Explorer. Por exemplo, pode utilizar a seguinte consulta:

   Executar a consulta

   StormEvents
   | where State == 'KANSAS'
   | summarize sum(DamageProperty) by EventType


2. Na grelha de resultados, selecione + Adicionar elemento visual.



   É aberto um painel no lado direito, com o separador Formatação Visual selecionado.

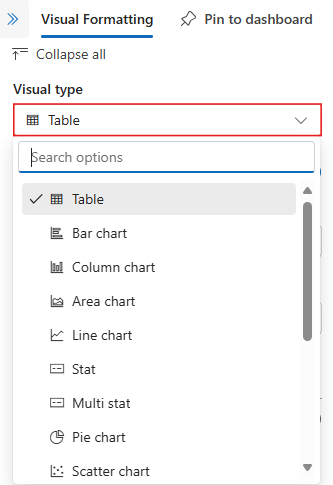

3. Selecione o Tipo de elemento visual na lista pendente. Para obter uma lista de visualizações disponíveis, veja Visualizações.



Definir propriedades de personalização

A tabela seguinte descreve as propriedades de personalização disponíveis, categorizadas alfabeticamente por secção e especifica quais os elementos visuais que suportam a determinada propriedade.

Section	Propriedade	Descrição	Tipos visuais
Cores	Paleta de cores	Determina o conjunto de cores a utilizar para o mapa térmico.	Mapa térmico
Formatação condicional	Ocultar ou Mostrar	Uma opção de alternar para desativar ou ativar a formatação condicional. Para obter mais informações, veja Aplicar formatação condicional.	Gráfico de anomalias, Gráfico de área, gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Tabela, Gráfico de Tempo
Dados	Colunas Y	As colunas que fornecem dados para o eixo vertical.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
	Coluna X	A coluna que fornece dados para o eixo horizontal.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
	Colunas de série	As colunas utilizadas para categorizar dados em séries diferentes.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Gráfico de linhas, Gráfico de dispersão, Gráfico de tempo
	Coluna categoria	A coluna que determina as categorias de dados.	Gráfico de funil, Mapa térmico, gráfico circular
	Coluna etiqueta	Atribui etiquetas a cada bloco com a coluna designada.	Estatística Múltipla
	Coluna de valor	A coluna que fornece dados para a visualização.	Gráfico de funil, Estatística múltipla
	Valor	A coluna numérica que serve como a variável primária para o mapa térmico.	Mapa térmico
	Coluna numérica	A coluna que fornece o valor numérico para a categoria de dados.	Gráfico circular
	Definir localização por	Determina o método utilizado para definir a localização: Inferir, Latitude e longitude ou Ponto geográfico.	Mapa
Opções de apresentação	Encomendar por	Como ordenar os resultados no gráfico: Nome, Tamanho ou Nenhum.	Gráfico circular
	Maiores N	Opção para mostrar apenas secções para os valores n superiores no gráfico.	Gráfico circular
Geral	Orientação da apresentação	Determina a orientação do ecrã: Horizontal ou Vertical.	Estatística Múltipla
	Tamanho do texto	Determina o tamanho do texto: Recomendado, Pequeno ou Grande.	Estatística Múltipla, Estatística
	Formato visual	Determina o formato do gráfico. Para gráficos de área, barras e colunas, o formato pode ser padrão, empilhado ou empilhado a 100%. Para gráficos circulares, o formato pode ser circular ou donut.	Gráfico de área, Gráfico de barras, Gráfico de colunas, gráfico circular
Esquema	Configuração do bloco	Personaliza o esquema de grelha com opções que variam entre 1 coluna por 1 linha (1 ranhura) e 5 colunas por 5 linhas (25 blocos).	Estatística Múltipla
Legenda	Ocultar ou Mostrar	Oculta ou mostra uma legenda a explicar séries de dados no gráfico.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
Tamanho	Ocultar ou Mostrar	Ativa ou desativa o dimensionamento dos pontos de mapa.	Mapa
	Coluna Tamanho	A coluna utilizada para determinar o tamanho do ponto de mapa.	Mapa
URLs	Aplicar ligação na coluna	Quando ativada, a seleção de um valor nesta coluna direciona para o URL especificado na coluna URL.	Tabela
	Coluna de URL	A coluna que contém valores de URL.	Tabela
Eixo X	Etiqueta	Define uma etiqueta personalizada para o eixo horizontal.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
	Valor da linha vertical	Especifica um valor no eixo horizontal para linhas de referência verticais.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
	Escala do eixo X	Ajusta a escala do eixo horizontal para linear ou logarítmica.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Estatística Múltipla, Gráfico de dispersão, Tabela, Gráfico de tempo
Eixo Y	Etiqueta	Define uma etiqueta personalizada para o eixo vertical.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
	Valor máximo	Define o valor máximo no eixo vertical.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
	Valor mínimo	Define o valor mínimo no eixo vertical.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo
	Linhas de referência	Marca um valor no gráfico como uma linha de referência para orientação visual.	Gráfico de anomalias, Gráfico de área, Gráfico de barras, Gráfico de colunas, Estatística Múltipla, Gráfico de dispersão, Gráfico de tempo

Alterar uma visualização existente

Existem duas formas de utilizar o painel de formatação visual para alterar uma visualização existente.

Elemento visual criado com IU

Se tiver adicionado um elemento visual através da IU, pode alterar este elemento visual ao selecionar o separador Editar elemento visual na grelha de resultados.

Elemento visual criado na consulta

Se tiver criado um elemento visual com o operador de composição, pode editar o elemento visual ao selecionar Visual na grelha de resultados.

Importante

Repare que o painel de formatação visual alterou a representação visual, mas não modificou a consulta original.

Afixar ao dashboard

Depois de formatar o elemento visual, pode afixar este elemento visual a um dashboard novo ou existente.

1. No painel de formatação visual, selecione Afixar ao dashboard.

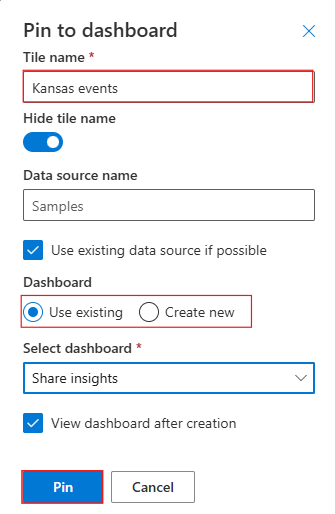

2. É aberta a caixa de diálogo afixar ao dashboard. Introduza um Nome do mosaico para este elemento visual e selecione um dashboard novo ou existente.



3. Selecione Afixar.
