A NC2 fornece clouds privadas baseadas na Nutanix no Azure. As implantações de hardware e software de nuvem privada são totalmente integradas e automatizadas no Azure. Implemente e gere a cloud privada através do portal Azure, CLI ou PowerShell.
Uma nuvem privada inclui clusters com:
- Servidores dedicados bare-metal provisionados com hipervisor Nutanix AHV
- Nutanix Prism Central para gerir Nutanix Prism Element, Nutanix AHV e Nutanix AOS.
- Rede definida por software Nutanix Flow para VMs de carga de trabalho Nutanix AHV
- Armazenamento definido por software Nutanix AOS para VMs de carga de trabalho AHV da Nutanix
- Nutanix Move para mobilidade de carga de trabalho
- Recursos na subposição Azure (necessários para conectividade e para operar a nuvem privada)
As nuvens privadas são instaladas e gerenciadas em uma assinatura do Azure. O número de nuvens privadas dentro de uma assinatura é escalável.

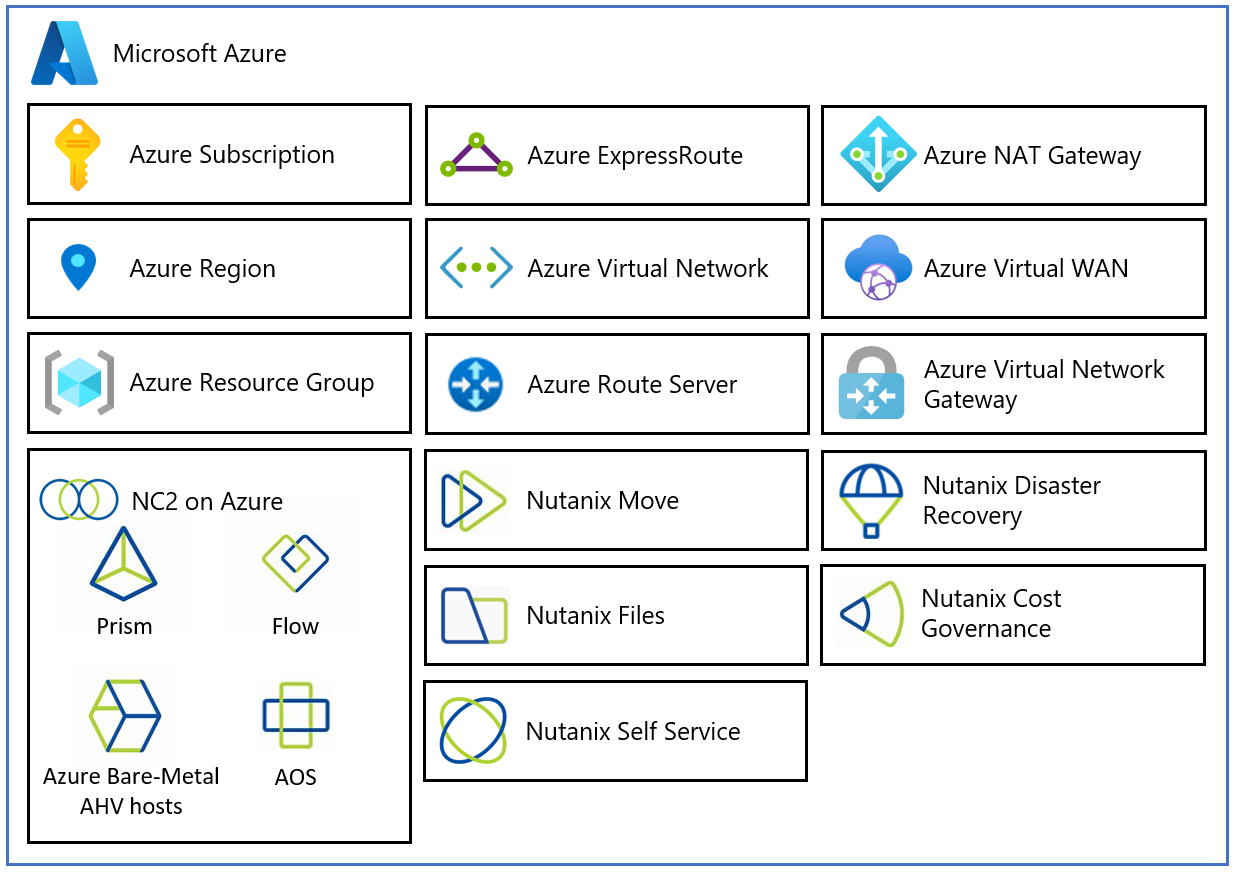

O diagrama seguinte descreve os componentes arquitetónicos do NC2 no Azure.
Cada componente arquitetónico NC2 no Azure tem a seguinte função:
- Subscrição Azure: Usada para fornecer acesso controlado, gestão de orçamento e quotas para o serviço NC2 no Azure.
- Região Azure: Locais físicos em todo o mundo onde agrupamos os centros de dados em Zonas de Disponibilidade (AZs) e depois agrupamos os AZs em regiões.
- Azure Resource Group: Contentor usado para colocar serviços e recursos do Azure em grupos lógicos.
- NC2 no Azure: Utiliza software Nutanix, incluindo Prism Central, Prism Element, Nutanix Flow software defined networking, Nutanix Acropolis Operating System (AOS) armazenamento definido por software, e hosts Azure bare-metal Acropolis Hypervisor (AHV) para fornecer recursos de computação, rede e armazenamento.
- Nutanix Move: Fornece serviços de migração.
- Nutanix Disaster Recovery: Fornece serviços de automação e replicação de armazenamento em caso de recuperação de desastres.
- Ficheiros Nutanix: Presta serviços de arquivo.
- Nutanix Self Service: Fornece gestão do ciclo de vida da aplicação e orquestração na cloud.
- Nutanix Cost Governance: Fornece otimização multicloud para reduzir custos e melhorar a segurança na cloud.
- Rede Virtual do Azure (VNet): Rede privada usada para ligar hosts AHV, serviços Azure e recursos entre si.
- Azure Route Server: Permite que os appliances de rede troquem informações dinâmicas de rotas com redes Azure.
- Rede Virtual do Azure Gateway: Gateway entre instalações para ligar serviços e recursos Azure a outras redes privadas usando IPsec VPN, ExpressRoute e VNet para VNet.
- Azure ExpressRoute: Fornece ligações privadas de alta velocidade entre centros de dados Azure e infraestruturas on-premises ou de colocation.
- WAN Virtual do Azure (vWAN): Agrega funções de rede, segurança e encaminhamento numa única Rede de Área Larga unificada (WAN).
Casos de uso e cenários suportados
Aprenda sobre casos de uso e cenários suportados para o NC2 no Azure, incluindo gestão de clusters, recuperação de desastres, elasticidade on-demand e lift-and-shift.
Experiência em gestão unificada - gestão de clusters
Que as operações e a gestão do cluster sejam quase idênticas às on-premises é fundamental para os clientes. Os clientes podem atualizar capacidade, monitorizar alertas, substituir hosts, monitorizar o uso e muito mais, combinando as respetivas forças da Microsoft e da Nutanix.
Levantar e deslocar
Mude as aplicações para a cloud e modernize a sua infraestrutura. As aplicações movem-se sem alterações, permitindo operações flexíveis e tempo de inatividade mínimo.
Recuperação após desastre
Use o Azure como site de recuperação de desastres para provisionar nós e fazer failover nas suas VMs e cargas de trabalho Nutanix. O hardware está disponível sob demanda e na cloud, sem necessidade de investir em pré-provisionamento de um ambiente secundário de data center.
Elasticidade sob demanda
Aumenta e escala como quiseres. Oferecemos a flexibilidade que significa que não precisa de adquirir hardware por si próprio – com apenas um clique pode obter nós adicionais na cloud quase instantaneamente.
Exemplo de implantação

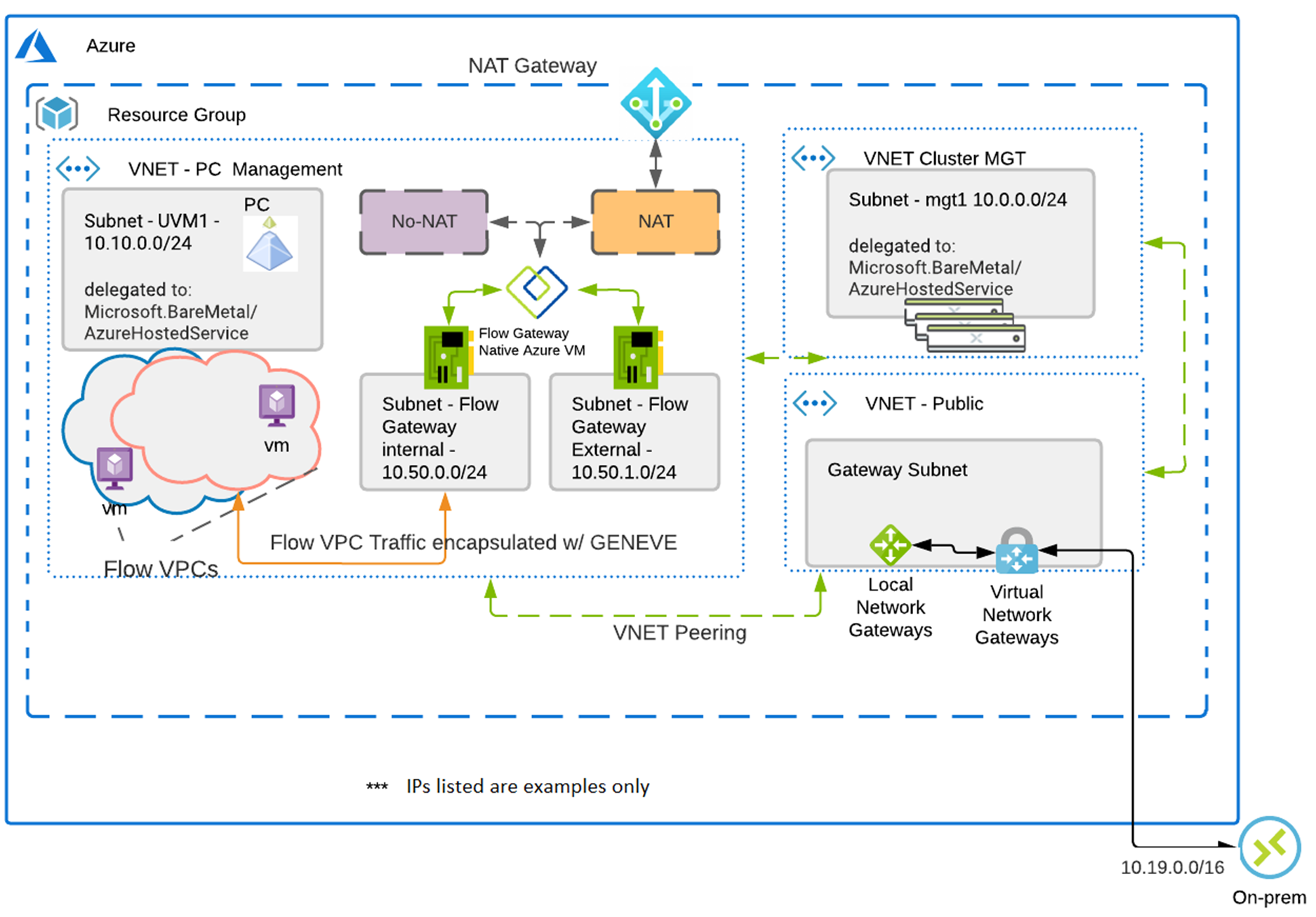

A imagem nesta secção mostra um exemplo de uma implementação NC2 no Azure.
Rede virtual de Gestão de Clusters
- Contém os nós prontos da Nutanix
- Os nós residem numa sub-rede delegada (construção especial BareMetal)
Rede virtual do hub
- Contém uma sub-rede de gateway e um Gateway de VPN
- Gateway de VPN é o ponto de entrada do local para a cloud
Rede virtual de PC
- Contém o Prism Central - o dispositivo de software da Nutanix que permite funcionalidades avançadas dentro do portal Prism.
Ligue da cloud para on-premises
A ligação a partir da cloud para o local é suportada por dois produtos tradicionais: Express Route e Gateway de VPN. Um exemplo de implementação é ter um gateway de VPN na rede virtual do Hub. Esta rede virtual está em modo de peering com a rede virtual do PC e a rede virtual de Gestão de Clusters, o que proporciona conectividade entre toda a rede e o site no local.
Topologias suportadas
A tabela seguinte descreve as topologias de rede suportadas por cada configuração de características de rede do NC2 no Azure.
| Topology | Supported |
|---|---|
| Conectividade à Infraestrutura BareMetal (BMI) num VNet local | Sim |
| Conectividade ao IMC num VNet peered (Mesma região) | Sim |
| Conectividade ao IMC num VNet peered (Cross region ou peering global) com VWAN | Sim |
| Conectividade ao IMC num VNet peered (Cross region ou peering global) sem VWAN* | No |
| Conectividade on-premises à Subnet Delegada via Global e Local ExpressRoute | Sim |
| Conectividade on-premises para BMI num VNet spoke sobre gateway ExpressRoute e peering VNet com gateway transit | Sim |
| ExpressRoute (ER) FastPath | No |
| Conectividade local para Subnet Delegada via Gateway de VPN | Sim |
| Conectividade on-premises para BMI num VNet spoke over gateway VPN e peering VNet com trânsito gateway | Sim |
| Conectividade através de Gateways VPN Ativos/Passivos | Sim |
| Conectividade através de Gateways VPN Ativos/Ativos | No |
| Conectividade em gateways redundantes de zona ativa/ativa | No |
| Conectividade de trânsito via vWAN para VNETS Delegados de Spoke | Sim |
| Conectividade local à sub-rede delegada via vWAN associada SD-WAN | No |
| A VWAN permite a inspeção de tráfego via NVA (Secure vWAN)** | Sim |
| Rotas definidas pelo utilizador (UDRs) no NC2 em sub-redes Azure-delegadas | Sim |
| Conectividade do BareMetal para endpoints de serviço ou endpoints privados numa Vnet spoke diferente ligada a vWAN | Sim |
| Conectividade do BareMetal para endpoints service ou endpoints privados na mesma Vnet em sub-redes delegadas por Azure | No |
| Conectividade de VMs de utilizador (UVMs) em nós NC2 para recursos Azure | Sim |
* Pode ultrapassar esta limitação definindo uma VPN Site-to-Site.
** Se usar Intenção de Roteamento, deve adicionar ou o CIDR da sub-rede delegado completo ou um intervalo CIDR mais específico como secção "Prefixos Adicionais" na página de Intenção de Roteamento e Políticas de Encaminhamento no portal
Restrições
A tabela a seguir descreve o que é suportado para cada configuração de recursos de rede:
| Features | Suporte ou Limite |
|---|---|
| Subrede delegada por VNet | 1 |
| Grupos de Segurança de Rede no NC2 em sub-redes delegadas Azure | No |
| Balanceadores de carga para NC2 no tráfego do Azure | No |
| Rede virtual com suporte a dupla pilha (IPv4 e IPv6) | Apenas IPv4 suportado |
