Gráficos de medidores radiais no Power BI

Aplica-se a:✅ Power BI Desktop e serviço Power BI

Um gráfico de medidor radial usa um arco circular para mostrar como um único valor progride em direção a uma meta ou a um KPI (Key Performance Indicator). A linha do calibre (ou agulha) representa o objetivo ou o valor alvo. O sombreamento representa o progresso em direção ao objetivo. O valor dentro do arco representa o valor de progresso. O Power BI distribui todos os valores possíveis uniformemente ao longo do arco, desde o mínimo (valor mais à esquerda) ao máximo (valor mais à direita).

O exemplo a seguir mostra um gráfico de medidor radial para acompanhar as vendas de carros.

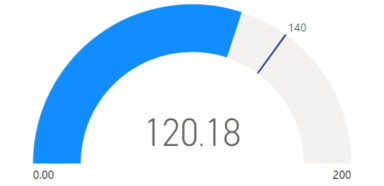

Captura de ecrã de um gráfico de indicador radial no Power BI.

Neste exemplo, um revendedor de automóveis está a acompanhar as vendas médias mensais da equipa de vendas. A agulha do indicador representa a meta de venda de 140 carros. A média mínima de vendas é zero e a máxima é 200. O sombreamento azul mostra que a equipe está com uma média de aproximadamente 120 vendas neste mês. Eles têm mais uma semana para atingir a meta.

Quando usar um medidor radial

Os medidores radiais são uma ótima opção em muitos cenários:

  • Mostrar progresso em direção a um objetivo.
  • Representar uma medida de percentil, como um KPI.
  • Mostrar a saúde de uma única medida.
  • Apresente informações fáceis de analisar rapidamente e compreender.

Nota

Para partilhar conteúdo ou para um colega sem direitos de edição visualizar conteúdos fora do seu espaço de trabalho pessoal, ambos os utilizadores precisam de uma licença Power BI Pro ou Premium Per User (PPU), OU o conteúdo deve residir num espaço de trabalho com capacidade (Fabric F64+ ou Power BI Premium (P)). PPU desbloqueia funcionalidades premium para o utilizador de PPU, mas os utilizadores da versão gratuita só podem consumir conteúdos alojados numa capacidade.

Descarregar os dados de exemplo

Para acompanhar o procedimento, baixe o arquivo Excel de exemplo financeiro. Em seguida, você pode abri-lo no Power BI Desktop ou no serviço do Power BI. Consulte o artigo Baixar a pasta de trabalho do Excel de exemplo financeiro para o Power BI para obter detalhes.

Criar um gráfico de indicadores

Vamos começar criando um gráfico de medidor radial simples no Power BI. Podemos acompanhar as vendas brutas usando dados do arquivo Excel de exemplo financeiro.

  1. No Power BI Desktop, selecione Ficheiro>Abrir relatório.

  2. Procure e selecione o arquivo Excel de exemplo financeiro e, em seguida, selecione Abrir.

    O ficheiro Excel Exemplo Financeiro abre na vista de relatório.

  3. Na parte inferior, selecione o ícone do símbolo de adição para adicionar uma nova página ao relatório.

  1. No painel Dados, expanda financeiros e selecione a caixa de verificação Vendas brutas.

    Por padrão, o Power BI cria um gráfico de colunas clusterizadas para exibir os dados. No painel Visualizações>Criar visual, a opção eixo Y está alinhada com o valor Vendas brutas. Observe que, por padrão, o Power BI usa o valor de soma para o campo selecionado.

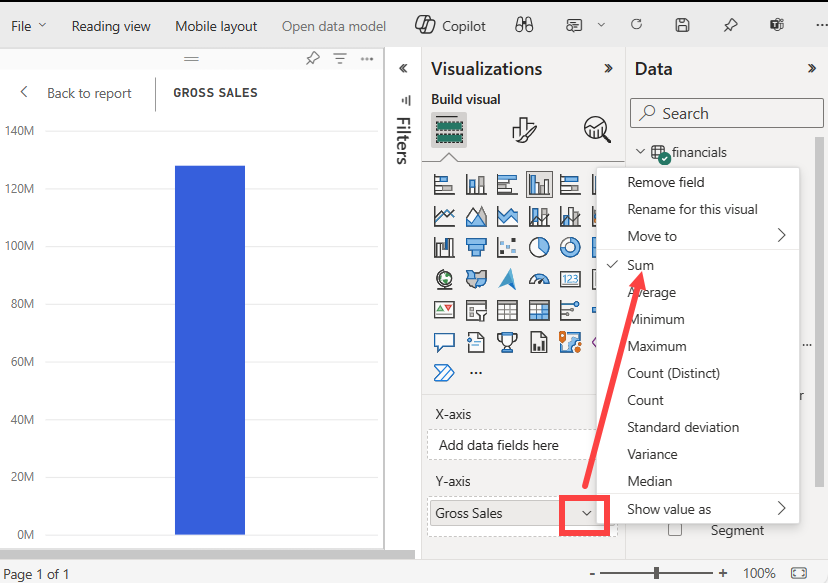

    Captura de tela que mostra o gráfico de colunas de cluster padrão para o campo de dados selecionado.

  2. No painel Visualizações, abra o menu suspenso para o valor de Vendas brutas na opção Eixo Y e selecione Média.

    Essa ação altera a agregação do gráfico para usar a média das vendas brutas em vez da soma.

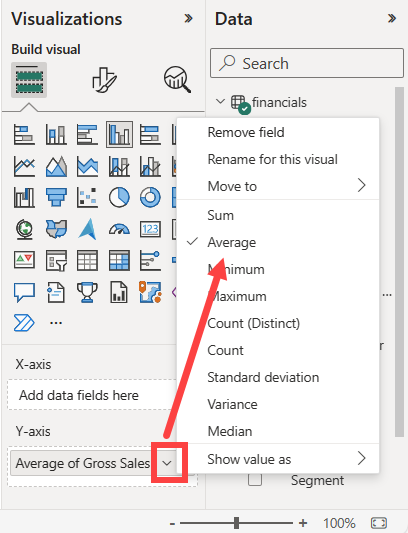

    Captura de tela que mostra como alterar a exibição de agregação do gráfico para usar a média dos valores brutos de vendas.

    Você pode converter o gráfico de colunas agrupadas visual em um gráfico de medidor.

  3. Selecione o gráfico visual e, em seguida, selecione Medidor no painel Visualizações .

    Observe as alterações no painel Visualizações . O valor Média das Vendas Brutas encontra-se agora na opção Valor. Várias outras opções de valor são listadas, incluindo Mínimo, Máximo e Destino.

    Por padrão, o Power BI define o valor atual (neste caso, Média de Vendas Brutas) como a metade do medidor. Como a média do valor de vendas brutas é 184,21 K, o ponto inicial no medidor (valor mínimo) é definido como 0. O ponto final no medidor (valor máximo) é definido como o dobro do valor atual.

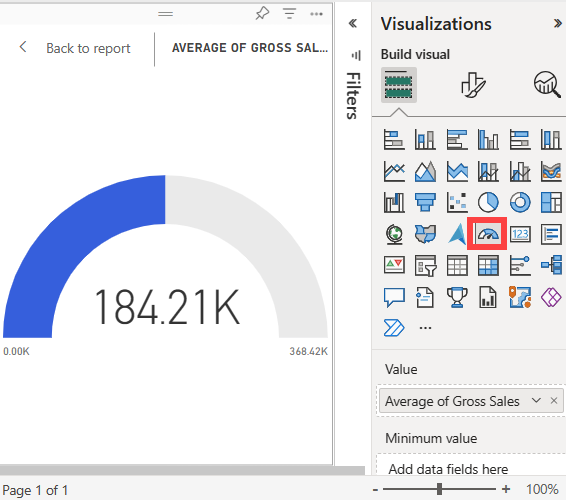

    Captura de ecrã do gráfico de indicador inicial no Power BI que mostra a média das vendas brutas como o valor do medidor.

    Nota

    Dependendo de quando você baixar o arquivo Excel de exemplo financeiro, seu gráfico pode mostrar valores diferentes.

Adicionar um valor de destino

Pode modificar o gráfico de indicador para mostrar um valor-alvo. Esta ação cria uma agulha no gráfico de medição para identificar o alvo.

  1. No painel Dados, selecione e arraste o campo COGS para a opção Valor de destino no painel Visualizações>Criar visual.

    O Power BI altera a vista do gráfico para mostrar Média de Vendas Brutas e COGS (Soma).

  2. No painel Visualizações, na opção Valor, abra o menu suspenso para a Soma do valor COGS e selecione Média.

    Por padrão, o Power BI calcula a média dos dois valores Vendas Brutas e COGS para determinar o valor de destino. O Power BI adiciona uma agulha ao indicador para representar a meta.

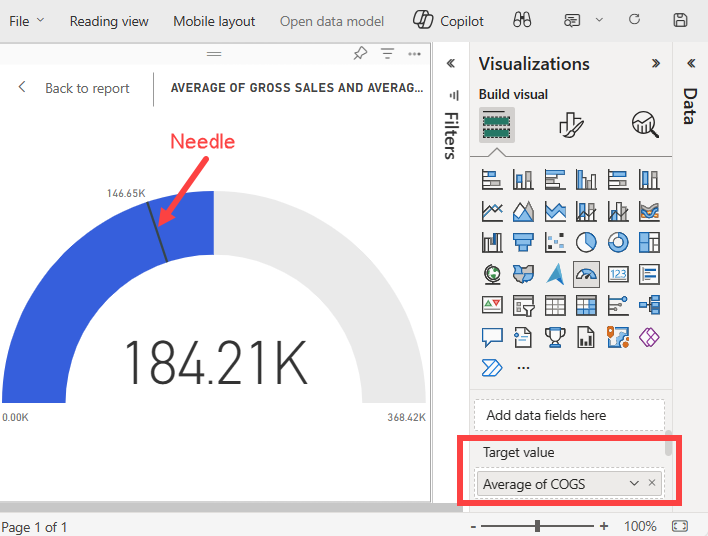

    Captura de tela que mostra o gráfico de medidor atualizado com uma agulha que representa o valor de destino.

    O Power BI calcula o valor de destino como 146,65 K. A posição da agulha do medidor mostra que a média dos valores de Vendas Brutas e COGS excede a meta.

    Nota

    Você pode especificar manualmente um valor de destino em vez de usar o cálculo do Power BI. Para obter mais informações, consulte a seção Usar opções manuais para definir valores .

Definir um valor máximo

O Power BI usa o campo Valor no painel visual Criar visualizações>para definir automaticamente os valores mínimo e máximo para o medidor. Você pode confiar nos cálculos do Power BI ou definir seus próprios valores.

Vamos ver como você pode definir o valor máximo para o maior número bruto de vendas em seu modelo semântico.

  1. No painel Dados, selecione e arraste o campo Vendas brutas para a opção Valor máximo no painel Visualizações.

  2. No painel Visualizações, na opção Valor máximo, abra o menu suspenso do valor Vendas brutas e selecione Máximo.

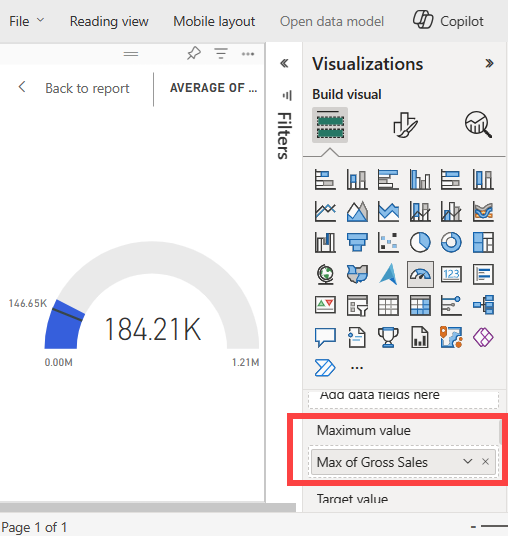

    Captura de tela que mostra como definir o valor máximo para o gráfico de medidor.

    O indicador é redesenhado com um novo valor final de 1,21 milhões em vendas brutas.

  3. Guarde o relatório.

Usar opções manuais para definir valores

Você também pode usar configurações manuais no Power BI para configurar os valores máximo, mínimo e de destino para seu gráfico de medidor.

  1. No painel Visualizações, remova o valor > da opção Valor máximo no Criar visual.

  2. Selecione o ícone do pincel para abrir a secção visual Formato.

  3. Expanda a opção Eixo do medidor e introduza valores para as definições Min e Max. No nosso exemplo, definimos os valores como 100.000 e 250.000.

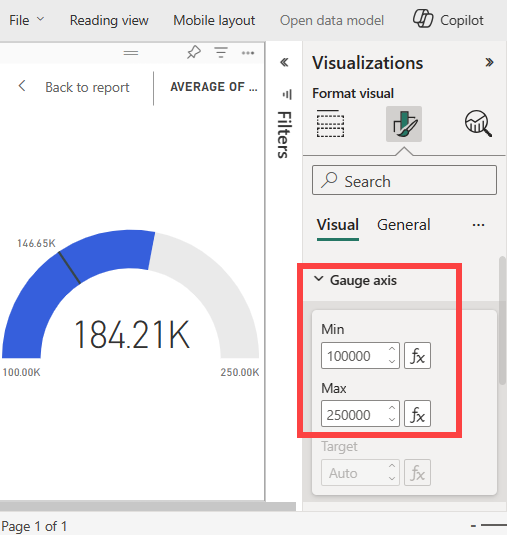

    Captura de tela que mostra como formatar os valores mínimo e máximo para o eixo do medidor.

  4. No painel Dados, desmarque a caixa de seleção COGS para remover o valor de destino.

    Esta ação disponibiliza para configuração o valor Destino do > no painel Formato.

  5. No painel visual Visualizações>Formato, introduza um valor para Destino na opção Eixo do indicador. No nosso exemplo, definimos o valor-alvo para 200.000.

  6. Ajuste outras opções de formatação de acordo com suas preferências, como as cores e rótulos do gráfico, e salve o relatório.

Quando terminar, terá um gráfico de gauge semelhante ao exemplo seguinte:

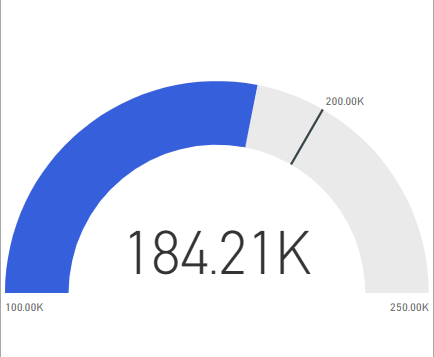

Captura de ecrã que mostra um gráfico de indicador personalizado no Power BI com uma agulha no valor de destino de 200.000.
