Руководство. Подготовка к развертыванию шлюза Azure Data Box

  • Статья

Это первое руководство из серии руководств по развертыванию, необходимых для полного развертывания Шлюза Azure Data Box. В этом руководстве содержатся сведения о подготовке портала Azure для развертывания ресурсов Шлюза Azure Data Box.

Чтобы завершить процесс установки и настройки, вам потребуются права администратора. Подготовка портала займет менее 10 минут.

В этом руководстве описано следующее:

  • Создать новый ресурс
  • Скачивание образа виртуального устройства.
  • Получение ключа активации.

Начать

Чтобы развернуть Шлюз Data Box, ознакомьтесь с руководствами ниже в заданной последовательности.

# Шаг Документы для изучения
1. Руководство: подготовка к развертыванию Шлюза Azure Data Box (предварительная версия) Создайте и настройте свой ресурс Шлюза Data Box перед подготовкой виртуального устройства Шлюза Data Box.
2. Подготовка Шлюза Data Box в Hyper-V


Руководство. Подготовка к работе Шлюза Azure Data Box в VMware		 Для Hyper-V: подготовьте виртуальное устройство Шлюза Data Box к работе и установите подключение к нему в главной системе под управлением Hyper-V на платформе Windows Server 2016 или Windows Server 2012 R2.


Для VMware подготовьте и подключитесь к виртуальному устройству шлюза Data Box на узле под управлением VMware ESXi 6.7, 7.0 или 8.0.
3. Connect, set up, activate the Data Box Gateway (Подключение, настройка, активация Шлюза Data Box) Подключитесь к локальному пользовательскому веб-интерфейсу, выполните настройку устройства и активируйте устройство. Затем подготовьте к работе общие папки SMB.
4. Руководство по передаче данных с помощью службы "Шлюз Azure Data Box" (предварительная версия) Предоставьте общий доступ, подключитесь к общим ресурсам через SMB или NFS.

Теперь можно приступать к настройке портала Azure.

Необходимые компоненты

Здесь вы найдете настройки, необходимые для вашего ресурса Шлюза Data Box, устройства Шлюза Data Box и сети центров обработки данных.

Для ресурса шлюза Data Box

Перед тем как начать, убедитесь в следующем.

  • Подписка Microsoft Azure включена для ресурса Azure Stack Edge. Убедитесь, что используется поддерживаемая подписка, например, подписка с Соглашением Microsoft Enterprise (EA), подписка в рамках программы Поставщик облачных решений (CSP) или подписка со спонсорским предложением Microsoft Azure.
  • У вас должен быть доступ с правами владельца или участника к Azure Stack Edge или Шлюзу Azure Data Box, Центру Интернета вещей и ресурсам службы хранилища Azure.
    • Для создания ресурсов Azure Stack Edge или Шлюза Azure Data Box необходимы разрешения с правами не ниже участника, действующие на уровне группы ресурсов. Необходимо также убедиться, что зарегистрирован поставщик Microsoft.DataBoxEdge. Сведения о том, как выполнить регистрацию, см. в разделе о регистрации поставщика ресурсов.
    • Чтобы создать ресурс учетной записи хранения, также необходимы разрешения с правами, начиная с участника, действующие на уровне группы ресурсов. Хранилище Azure по умолчанию является зарегистрированным поставщиком ресурсов.
  • У вас есть права администратора или пользователя на доступ к API Microsoft Graph. См. сведения о разрешениях Microsoft Graph.
  • Имеется учетная запись хранения Microsoft Azure и данные для доступа к ней.

Для устройства Шлюза Data Box

Перед развертыванием виртуального устройства нужно выполнить указанные ниже условия.

  • У вас есть доступ к хост-системе под управлением Hyper-V в Windows Server 2012 R2 или более поздней версии или VMware ESXi 6.7, 7.0 или 8.0, которые можно использовать для подготовки устройства.

  • Главная система должна быть в состоянии выделить указанный ниже объем ресурсов для подготовки виртуального устройства Data Box.

    • Минимум четыре виртуальных процессора.
    • Не менее 8 ГБ ОЗУ. Мы настоятельно рекомендуем не менее 16 ГБ ОЗУ.
    • Один сетевой интерфейс.
    • Диск ОС на 250 ГБ.
    • Виртуальный диск размером 2 ТБ для системных данных.

Для сети центра обработки данных

Перед тем как начать, убедитесь в следующем.

  • Сеть в центре обработки данных настроена в соответствии с требованиями к сетевым характеристикам устройства Шлюза Data Box. Дополнительные сведения см. в статье о системных требованиях для Шлюза Data Box.

  • Для нормальной работы Шлюза Azure Data Box вам понадобится следующее:

    • пропускная способность не менее 10 Мбит/с для скачивания, чтобы обеспечить обновление данных на устройстве;
    • выделенная пропускная способность не менее 20 Мбит/с для передачи и скачивания файлов.

Создать новый ресурс

Если у вас есть ресурс Шлюза Data Box для управления виртуальными устройствами, пропустите этот шаг и перейдите к получению ключа активации.

Чтобы создать ресурс Шлюза Data Box, выполните следующие действия на портале Azure:

  1. Используйте свои учетные данные Microsoft Azure для входа на один из этих порталов Azure:

  2. Щелкните + Создать ресурс.

    Screenshot of Azure Data Box Gateway's Create a Resource button.

  3. Введите Шлюз Data Box в поле поиска и нажмите клавишу "ВВОД".

    Screenshot showing the location of the Search box for the Data Box Gateway service.

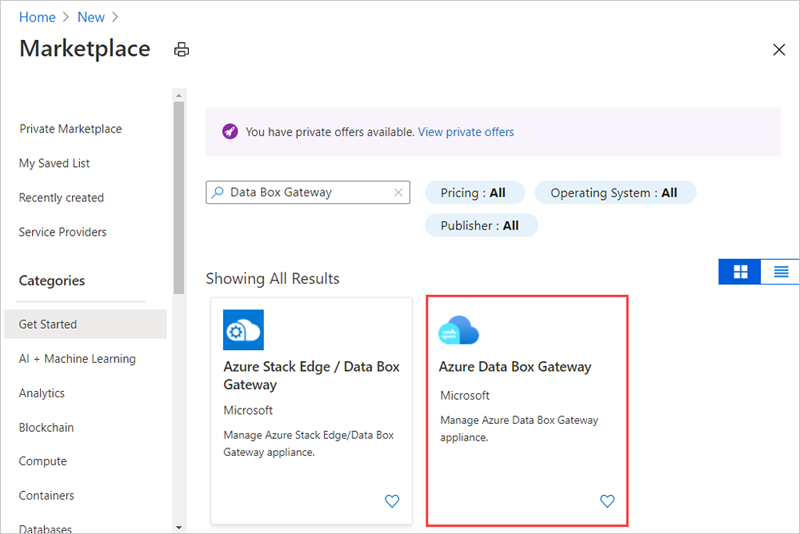

    Затем выберите шлюз Azure Data Box.

    Screenshot showing the Azure Data Box Gateway included in the Azure search results.

  4. Нажмите кнопку создания.

    Screenshot showing the location of the Create button used to create the Data Box Gateway resource.

  5. На вкладке Основные сведения сделайте следующее.

    Введите или выберите следующие сведения о проекте.

    Параметр Значение
    Отток подписок Выберите подписку, которую вы хотите использовать для устройства Шлюза Data Box. Подписка привязана к учетной записи для выставления счетов.
    Группа ресурсов Создайте группу или выберите имеющуюся.
    Узнайте больше о группах ресурсов Azure.

    Введите или выберите следующие сведения об экземпляре.

    Параметр Значение
    Имя. Понятное имя для идентификации ресурса.
    Имя включает от 2 до 50 символов, содержащих буквы, цифры и дефисы.
    Имя должно начинаться и заканчиваться буквой или цифрой.
    Регион Выберите регион, в котором требуется развернуть ресурс. Выберите расположение, ближайшее к географическому региону, в котором вы хотите развернуть устройство.
    Список всех регионов, в которых доступны ресурсы "Шлюз Data Box" или Azure Stack Edge, приведен на странице Доступность продуктов по регионам.
    При использовании Azure для государственных организаций доступны все регионы для государственных организаций, указанные на странице Регионы Azure.

    Наконец, нажмите кнопку "Рецензирование" и "Создать ", чтобы просмотреть заказ.

    Sreenshot of a Project and Instance detail entry for a Data Box Gateway order.

  6. На вкладке Просмотр и создание просмотрите сведения о ценах, условия использования и подробные сведения о ресурсе. Нажмите кнопку создания.

    Screenshot of the Data Box Gateway resource details displayed for review.

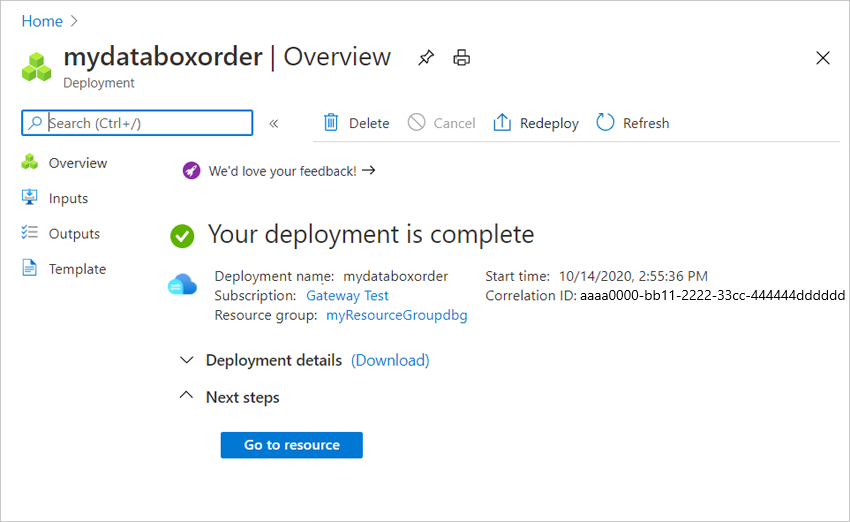

Создание ресурса займет несколько минут. После успешного создания и развертывания ресурса вы получите уведомление. Выберите Перейти к ресурсу.

Screenshot of a completed Data Box Gateway order

Скачивание образа виртуального устройства.

После создания ресурса Шлюза Data Box вам потребуется скачать образ соответствующего виртуального устройства для подготовки к работе виртуального устройства в хост-системе. Образы виртуальных устройств зависят от операционной системы.

Важно!

Программное обеспечение, выполняемое на шлюзе Data Box, может использоваться только с ресурсом шлюза Data Box.

Выполните следующие действия на портале Azure, чтобы скачать образ виртуального устройства:

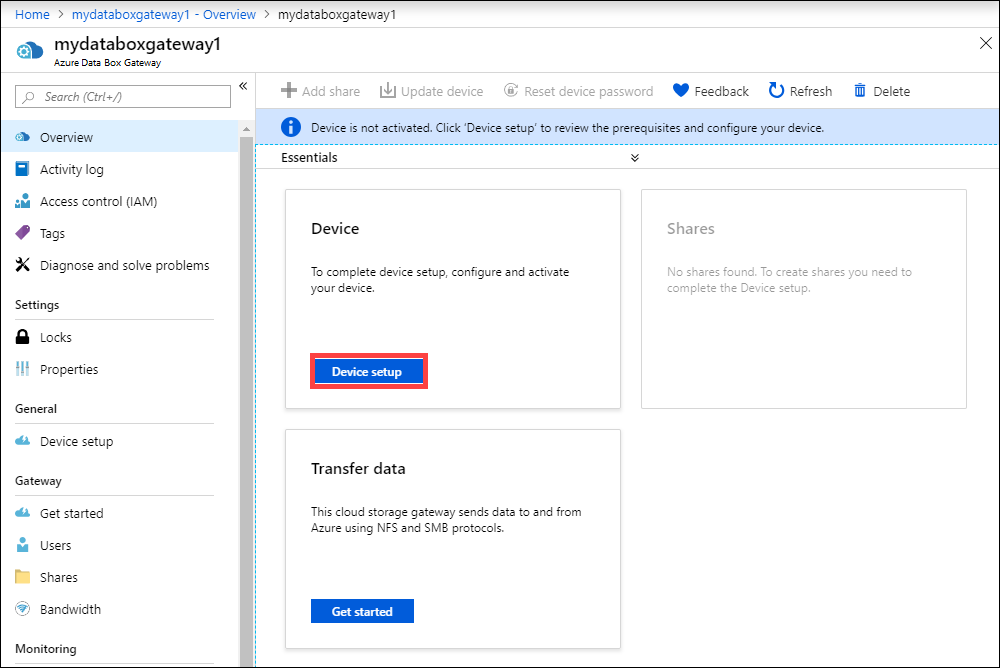

  1. Выберите созданный вами ресурс, а затем — Обзор. Если у вас есть ресурс Шлюза Azure Data Box, выберите его и перейдите к элементу Обзор. Выберите Настройка устройства.

    Screenshot of a new Data Box Gateway resource.

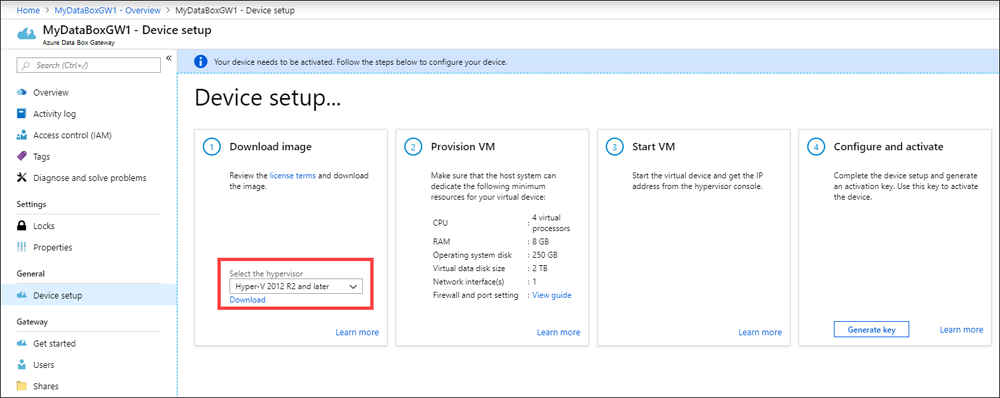

  2. На плитке Скачать образ выберите образ виртуального устройства, соответствующий операционной системе сервера узла, используемого для подготовки виртуальной машины. Размер файла образа составляет около 5,6 ГБ.

    Screenshot showing the location of the link used to download a Data Box Gateway virtual device image.

  3. Скачайте файл и распакуйте его на локальный диск, запомнив, где находится распакованный файл.

Получение ключа активации.

После того как ресурс Шлюза Data Box будет настроен и запущен, вам потребуется получить ключ активации. Этот ключ используется для активации устройства Шлюза Data Box и его подключения к ресурсу. Этот ключ можно получить, пока вы находитесь на портале Azure.

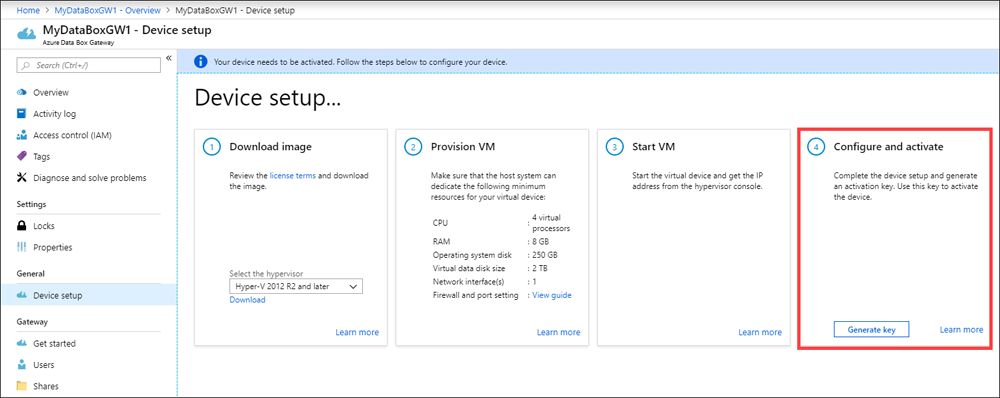

  1. Выберите созданный вами ресурс, а затем — Обзор. В области Настройка устройства перейдите к плитке Настройка и активация.

    Screenshot illustrating the location of the Configure and activate tile.

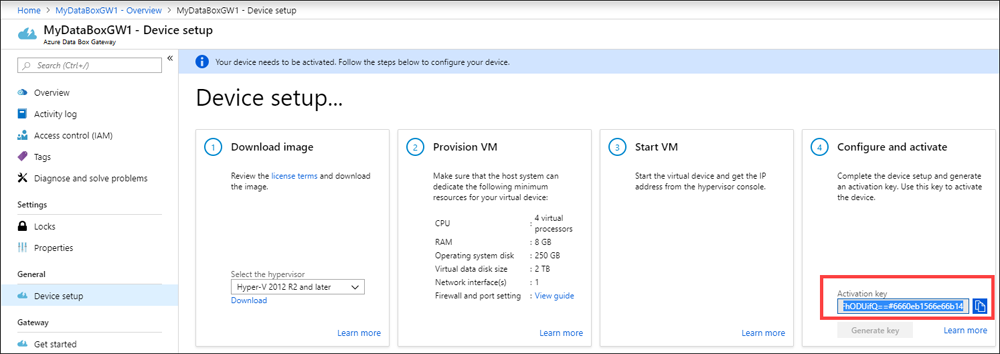

  2. Щелкните Создать ключ, чтобы создать ключ активации. Щелкните значок копирования, чтобы скопировать ключ и сохранить его для последующего использования.

    Screenshot showing the location of the Activation key after it has been generated.

Важно!

  • Срок действия ключа активации истекает через три дня после создания.
  • Если срок действия ключа истек, создайте другой ключ. Ключ с истекшим сроком действия является недействительным.

Следующие шаги

В этом руководстве вы изучили такие темы о шлюзе Data Box:

  • Создать новый ресурс
  • Скачивание образа виртуального устройства.
  • Получение ключа активации.

Перейдите к следующему руководству, чтобы узнать, как подготовить виртуальную машину для Шлюза Data Box. Инструкции зависят от используемой ОС сервера виртуальных машин.

Подготовка Шлюза Data Box в Hyper-V

ИЛИ

Руководство. Подготовка к работе Шлюза Azure Data Box в VMware
